Reprise du message précédent :

Les engineer pa xx ou iwiss 2820 c'est top une fois que t'as le coup de main. Le seul truc que ça ne fait pas bien c'est les "Dupont" qui nécessitent une matrice cylindrique côté gaine.

Ca tombe bien, j'ai une pince Berg pour les "DuPont".

Une astuce pour arriver à souder un fil sur le disque externe de ce piezo? Les deux disques internes (pourquoi deux d'ailleurs? 2 fréquences de résonance différentes??) acceptent l'étain, le disque externe pas du tout. En haut à gauche on voit les résidues de flux de ma tentative (dont pinceau à fibre de verre).
Evidemment je n'ai aucune doc, c'est de la récup.

Si c'est de la récup il devrait y avoir des traces de soudure donc j'en déduit que ta rien a souder a l'extérieur et qu'il faut utiliser les 2 ronds interne

Ah euh... En effet. Très bonne déduction.

Je vais resortir le GBF et voir si je trouve la fréquence de résonance. Pour info, entre le disque externe et celui au centre le plus de bruit c'est vers 2,5kHz.

EDIT: Bah je sais pas trop... Avec les deux disques internes je ne trouve pas de point de résonance à l'oreille, ce n'est pas très bruyant le truc. Avec le disque externe utilisé ce l'est *beaucoup* plus. ->???

alors peut etre que le contact était fait de façon mécanique au montage, et du coup les 2 disques c'est pour un "bi-ton" comme tu pensais.
Dans ce cas je te conseille de décaper à l'acide une partie du disque.
tu peut aussi essayer de "l'attaquer" avec un fil de cuivre en court circuit 25-30V juste pour faire des étincelles et provoquer des rugosité pour l'étain (technique de barbare pour souder les accus sans les cramer)

Faut voir la matière du disque. Tu peux toujours tenter le plaquage cuivre à base de cuivre dissout dans l'acide chlorhydrique

Pour braser un métal difficile (ex inox, acier ou alliage ) l'utilisation d'acide phosphorique permet une brasure à l’étain facile:mettre une goute d'acide sur la surface à braser et venir braser 'dans' la goute avec la panne du fer à l’étain comme un brasure classique, cela permet un brasage rapide et propre, au contact de la panne l'acide va chauffer et activer la surface et permettre ainsi une belle brasure, ne pas respirer la fumée dégagée. L'acide phosphorique se trouve dans les anti rouilles  du commerce. On brase pas mal de support inox au taff ainsi.

Ça fonctionnerait pour l’alu aussi apparemment, ce qui serait fort pratique.

Merci pour vos conseils. Compliqué cette histoire.

acide * > Heu... Non merci. Je ne doute pas que ça fonctionne, mais le rongeur n'est pas fan de chimie et encore moins de fumées corrosives... Je vais éviter.

étincelles > J'en ai fait (et j'espère que je n'ai pas endommagé mon alim), mais l'étain ne tient toujours pas. Peut-être il faut beaucoup plus d'étincelles pour avoir suffisamment de surface de contact, mais j'ai peur pour mon alim... Je vais voir pour une solution mécanique.

Pfffff, en temps normal direction Ali le lot de 10 pour 3€, mais là... Bon, soit.

Ressort to the rescue.


Attend que les mesures soient en place, les grosses plateformes devraient récolter la TVA à l'achat et dédouaner.

En tout cas la poste a l'air de prendre ça au sérieux parceque j'ai eu des délais anormaux récemment sur des colis

En parlant de ça ils ont/vont baisser les frais de dédouanement chez la poste :

Avant c’était 15€

https://aide.laposte.fr/contenu/com [...] illet?t=rc

https://aide.laposte.fr/contenu/pou [...] nement?t=a

Pas de détail précis sur quoi coûtera 2 ou 5€

Bref il faut demander à l’expéditeur que le numéro de téléphone soit renseigné sur le label (j’imagine que c’est par SMS que la poste contactera le destinataire pour payer la TVA+frais comme le font DHL et co) pour se faire extorquer le moins possible.

Moi qui aime bien utiliser Oshpark je leur ai envoyé un email à ce sujet :

Ce qu’ils ont répondu :

Pour donner un exemple sur une commande de 12€ qui arrive en 3 enveloppes de 3, 3 et 6€, meme si ça ne coute que 2€ de frais fixes par colis c'est quand meme pas la joie (et si c'est 5 ou 8 c'est la cata).
Et il ne ma rien dis à propos de collecter la TVA, si vous utilisez Oshpark je vous invite à leur envoyer un e-mail pour les pousser à faire ça.

Hello!

Je cherche à me faire 2 PCB comme ça (les cotes sont vraiment approximatives), pour faire 2 bouttons box pour un simu d'avion.

J'ai déjà utilisé JLCPCB jlcpcb.com qui sont bien mais fallait commander genre 10/20 pcb d'un coup à chaque fois (ce qui m'intéressait mais pas pour ce projet )



Du coup, vers qui je peux me tourner pour genre 2/3 pcb de chaque max au moins cher, possiblement double couche (mono déjà trèèès bien) ?

Merci!

Essaie de comparer sur https://pcbshopper.com/ mais c’est pas dit que t’aura moins cher que JLCPCB.

Les surfaces en blanc c'est des énormes trous?


Merci.

[Edit] Effectivement JLCPDB reste le moins cher.

Oui tout à fait le but c'est de faire ça :

Le 1er c'est le contour rouge mais mis à plat et le 2nd le bleu.

J'ai déjà réussi à faire ça

J'ai utilisé un arduino pour l'écran car je ne trouve pas de 8 chars à points assez petit.

Ca ne serait pas plus simple de faire des bandes que tu viens ensuite fixer sur un cadre ?
Parce que là, tu vas payer cher en circuit imprimé pour un intérêt de le faire en monobloc qui ne me parait pas évident.

C'est une idée oui, je n'avais pas pensé à ça. A voir car je n'ai jamais le même nombre de boutons par bande aussi, de 3 à 8/9.

Oui, +1 pour des bandes sur un cadre.
JLC c'est mini 5 pcs de mémoire, mais prudence avec les douanes dont on parlais encore (merci pour les infos d'ailleurs).

edit: Je ne retrouve plus la conversation, mais regarde les plaques de PVC. C'est facile à travailler et plutôt solide, ça pourrait vous être utile, vous les bricoleurs de panneaux de contrôle (à budget maîtrisé ).

Je n'ai pas spécialement d'outil, j'ai qu'une imprimante 3D, et j'ai pas envie de souder 100 cables sur des boutons de 25mm²

Justement ces plaques de PVC un bon cutter, une règle métallique et une lime et c'est bon. Après ce n'est qu'une idée.
Oui, câbler X boutons/LED/... c'est chiant... Tu veux utiliser directement les PCB avec une finition noire ou il y aura un truc imprimé en 3D par-dessus? Dans ce cas tu peux voir pour fabriquer une espèce de "PCB universel", tu en fais faire 5 ou 10 (ou 15, j'ai eu un cas où 15 c'était moins cher que 10!?!) et tu soudes ce qu'il faut selon l'endroit.

Il y aura une coque imprimé par dessus, donc la couleur du pcb m'importe.

Je peux faire des plaques oui justement, après faut pas non plus que ça soit trop chiant à faire car faut bien calculer son coup coté écartement et surtout le branchement...

J'ai fait une demande sur le topic Arduino justement pour la question des matrices de boutons.

Tu peux faire des bandes de la longueur la plus importante (genre pour 8 boutons) mais avec une conception pour pouvoir retailler à la bonne longueur.
Tu fais en sorte de router les boutons sur des connecteurs à broches 2,54 mm (pour connecteur dit "DuPont" ).
Tu mets du double rangée (donc 2 x 8) et tu ne brases que le nombres de contacts utiles.

Admettons que tu veuilles une bande de 3 boutons, tu recoupes après le 3ieme bouton puis tu ne brases que 3 x 2 connecteurs.

Je te ferais un paint si c'est pas clair.

Un truc du genre comme ça? (Les pistes ne sont pas bonnes je sais )

Ca peut se découper facilement un PCB sans risque de casser à coté?

[edit] Ha mais non ça ne va pas de toute façon, l'écartement entre les boutons n'est pas le même... Faut que je vois pour faire 5/10 pcb sécable en plusieurs parties distinct au pire.

Si l'écartement n'est pas identique, alors effectivement, mon truc ne conviendra pas.
Et pour les pistes, il ne faut pas que les boutons soient connectés en série. Mais c'est un peu le principe.

Salut, vous connaissez des connecteurs adaptés à ce genre de montage ?

En recherche rapide :
https://www.avx.com/products/connec [...] narlinear/
https://www.molex.com/molex/product [...] connectors

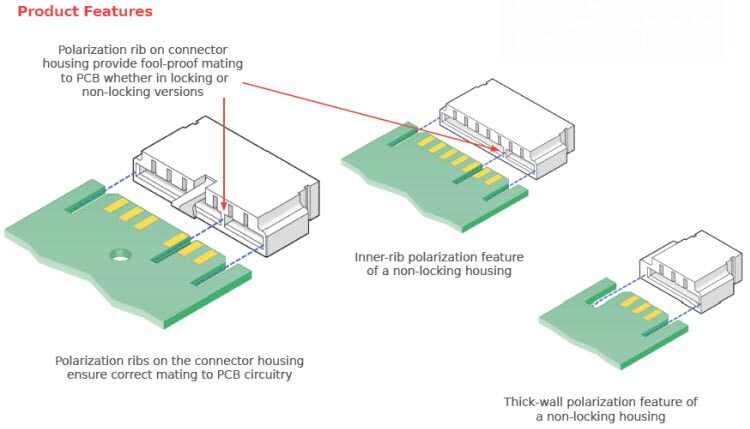

https://www.te.com/usa-en/plp/stand [...] Y30nr.html
https://edac.net/products/card-edge-connectors/1

Et ceux-ci m'ont l'air tout à fait dans le thème :

Merci

J'ai édité.
La gamme AVX me semble plus mieux.

Merci, c'est pas mal, d'autant que c'est bien du simple face... seul soucis, la carte fait environ 1,8mm d'épaisseur et AVX est prévu pour 1,6mm.

Je vais continuer de fouiller, en tout cas, tu m'as fait gagner des heures juste en me proposant ces liens.

1,8 mm ? C'est un circuit imprimé sur support métallique (Metal Clad PCB) ?

oui, j'imagine pour dissiper la chaleur des led qui sont dessus.

Je conçois un driver LED boost (MP3431), mais uand il est alimentée par mon alim (ruideng dps5020) il n’est pas stable à partir de 4~5A en sortie, alimenté par un accu pas de problème ce qui est tant mieux puisque c’est pour utiliser dans une lampe torche. Cela dit l’alim c’est plus pratique pour faire des tests, j’utilise déjà des fils assez gros de ~35cm (je pourrais raccourcir peut être), est-il possible d’y faire quelque chose ? Ajouter un condo proche du driver ?

Ouep

De quel type ? Genre un électrolytique 100uF recup d’une alim ?


Oui, un gros machin électrolytique qui compensera à peu près l'impédance des câbles. D'habitude je dimensionne large (100uF pour 1A bouffé) pour ne pas me poser de questions.

Il y a aussi un risque (rare) que l'alim de labo oscille si la capa de sortie est trop élevée et trop près du feedback (capa énorme à faible ESR juste au cul de l'alim ou "retour distant" aux bornes des énormes capas avec du câble inductif ).

J'aurais besoin d'un coup de main pour identifier une empreinte de potar.

Je dois le remplacer car il merde complètement mais j'ai du mal à trouver un modèle de remplacement.



Si vous pouviez m'orienter vers la bonne empreinte pour mes recherches.
Merci

Tu as moyens de le sortir proprement ?
Il y a surement un marquage sur la face inférieure. Ca te donnera peut être le fabricant.

J'ai réussi à trouver entre temps : RK11K.

Je ne peux pas le sortir proprement, je vais couper les pates pour les déssouder ensuite. Je voulais etre sur de pouvoir le remplacer avant.

EDIT: bon bah pas de remplacement pour le moment. Il est en rupture partout jusqu'à octobre au mieux

RK11K c'est une série chez Alps apparemment mais reste à trouver (mesurer) la valeur.
Et la variante précise, apparemment le 4e pin peut être un rien du tout, ou bien le point central.

S'il est si dur à trouver, pas moyen de le remplacer par une ref plus facile à trouver ? Quitte à le déporter sur fils ou un truc du genre ?
