Reprise du message précédent :
 merci pour ces infos!Tant que je tiens des connaisseurs, j'en profite pour une autre question sur les condensateur céramiques multicouches;Il y a t-il une bonne pratique pour choisir le composant en fonction du courant AC qui le traverse ?Ex:https://www.researchgate.net/profil [...] verter.png Un beau class E inverter Le courant I0 passe en totalité à travers C2, en amont une partie est splitée entre le mos et C1.Comment choisir les composants C2/C1 en fonction du courant qui va les traverser en techno céramique ?Il y a bien la littérature Murata qui répond laconiquement à base d'essais de montée en température (en gros ne pas dépasser +20C de rise). Pour l'estimation il s'agit alors d'estimer les pertes diélectriques ainsi que l'esr pour voir ce qui va être dissipée dans le composant mais ensuite pas de valeur simple comme un Rja pour estimer la montée en température.
Bref si vous avez des tips de pro j’achète

Tu prends les courbes techniques directement chez le constructeur, tu peux souvent trier par différentes specs, après avoir filtré ce qui est en stock chez octopart et éviter un design au top mais avec les composants dispo dans 52 semaines
Par exemple chez TDK: https://product.tdk.com/en/search/c [...] C226M250AC
Ou chez Taiyo Yuden:
https://ds.yuden.co.jp/TYCOMPAS/or/ [...] &cid=C&u=M

Idem chez tous les fournisseurs connu, et ça bouffe vite du temps si tu pousses jusqu'à tester le model spice fourni.

En effet chez TDK la courbe temperature rise/current est disponible.Je ne l'ai pas trouvé chez Taiyo par contre.
Thanks


Ouai enfin économiser 50 cts sur les capa tout en mettant un µModule de Linear...

Les cartes d'éval c'est ceinture/bretelle la plupart du temps, ça n'a pas forcément été fait avec une industrialisation en tête. Surtout la partie alimentation, vu qu'il y a peu de volume et qu'ils veulent pas se faire chier, y a souvent des modules tout fait.




TDK c'est le plus simple, c'est rapide, les courbes sont dispo sur la page de la référence et y a les modèles spice et paramètre-S sur le côté.
Pour Samsung, c'est la même présentation que TDK, courbes sur la page et modèles spice et paramètre-S à côté : http://product.samsungsem.com/index.do

Chez Murata, avec l'outil SimSurfing, on retrouve les courbe et y a un niveau supplémentaire, on peut générer des modèles en fonction de paramètres : https://ds.murata.co.jp/simsurfing/ [...] lcid=en-us

Chez Kemet, y a des courbes sur la page d'une référence mais c'est moins bien présenté je trouve. Ils ont un outil de simulation/courbes : https://ksim3.kemet.com/

Il n'y a pas un sbc avec un petit FPGA et un environnement pour le programmer ?
Edit: pas grand chose à voir.

http://www.clifford.at/icestorm/

Icestorm, Treillis, ... J'ai déjà programmé du Lattice avec ça sans problème - par contre Verilog only, pas VHDL. Et les projets évoluent beaucoup, il vaut donc mieux voir il faut absolument compiler soit-même (et encore, je ne sais pas si tout ce monde est compatible Windows).

J'essaie de voir ce qu'on trouve sur le marché en régulateur buck sans prétention pour un projet éventuel, les dispo c'est folklo en ce moment

Ouai c’est un peu la lutte, l’autre jour j’avais un régulateur buck dans le panier, genre 6000 pièces en stock le matin, l’après midi quand je commande : zéro, avec 3 mois pour du nouveau stock, enfin il y a pire avec certain CI hors stock jusqu'à 2022...


Après tu as ceux qui copient les cartes d'eval pour leur projet en les bricolant un minimum pour les rendre moins chères. Par exemple en mettant un buck pachayr spec pour une capa de sortie max de 100uF. Non-seulement ils blindent de capas comme la carte d'éval, mais en plus ils mettent les fils de FB (local, vu la réponse de la boucle) sur les billes du chip.



Je prends souvent des trucs dans la série "simple switchers" de TI pour des trucs tous simples et des trucs au pif de Linear pour du plus compact/précis, mais en boitier soudable à la main.

Cyrob : RD6006, le coté obscur de sa limitation de courant...
https://www.youtube.com/watch?v=lV9f9G-jAw0

J'ai vu le vidéo je pense pas que ça joue pour la charge du li ion.
C'est un problème dynamique, on est en régime établi en charge..

ça rappel les plops des vieux amplis

Par contre dans les coms y'en a 1 dont la batterie c'est vidée dans l'alim et l'a grillé (du moins les fusibles cms) ^^ , j'hesitais à m'en prendre une d'alim, mais ça commence à faire beaucoup ...

edit+ essai elektor
https://www.elektormagazine.fr/news [...] 006-en-kit

Ouep, j'avais suivi les aventures de Boryç avec la RD6006. Ca ne m'a pas découragé un seul instant.
Ce genre d'alim réglable en tension et en courant, c'est quelque chose que je voulais depuis longtemps.
J'en ai eu ras le bol de jongler avec ouatdouzmil chargeurs et autres blocs transformateurs.

D'autant plus que j'ai quasiment la même alim que celle qui est vendue quand on prend le pack : j'avais
acheté ça pour tester un Yamakazi d'un forumeur d'Alsace. Ca n'a pas abouti car la panne n'était pas
"claire" = au final, mon truc est resté dans son carton depuis 2/3 ans, je l'ai jamais branché

Tout ça a rejoint les projets que j'ai commencé au fil du temps : horloge coucou, "cuip-cuip", mini-
lecteur MP3, petit écran pour Raspi-Arduino...
En attendant de trouver la baraque de mes rêves et pouvoir ENFIN m'installer un labo digne de ce nom.
C'est désormais chose faite, je m'y remettrai lorsque le déménagement sera terminé.

PS : je devrais avoir quelque chose comme 2 x 5 Ml pour mes loisirs info et électronique.
Fini de devoir tout ranger en fin de journée avec le peu de place à ma dispo ici. Je pourrai
enfin tout laisser trainer comme un porc

PS2 : j'avais commandé la RD6006 "simple" au prix indiqué. Ils m'ont envoyé le modèle avec module wifi...

Moi ça va etre le contraire , j'ai temporairement de la place , mais si je veut louer au bord de la mer , va falloir que je miniaturise le boxon ...

Je suis en train de repérer du mini-boxon deja ...
https://www.youtube.com/watch?v=aZPrMKYeSjw

https://fr.aliexpress.com/item/4000 [...] ThisSeller
https://www.youtube.com/watch?v=hUUjqyPdtN8
+repar mosfet ici au cas ou : https://www.youtube.com/watch?v=dkjqvor45U0

https://www.amazon.fr/gp/product/B0 [...] UJHT&psc=1

Boapfe franchement leur mode de charge li-ion ça me parait superflus.
Tu règle l'alim en mode "normal" avec 4.15 (ou 4.2 si tu a la foi) et une limite à 1 ou 1.5A et tu branche.
Quand tu voit que le courant atteint les 100mA tu débranche et c'est chargé.
Et ça ça fonctionne avec toutes les alims qui on un réglage de courant.

De toute façon si on a un usage intensif des 18650 autant acheter un mini chargeur dédié type Liitokala
https://www.google.com/search?q=lii [...] irefox-b-d

Je comprends. Cependant, tu es bien plus qualifié que moi pour pouvoir voir ce qui est dangereux ou non.
Je préfère, et de loin, utiliser un chargeur dédié dont c'est le rôle principal quelque part, à la différence
d'une alimentation.

J'ai effectivement un chargeur deux accus, mais un côté se met en défaut. De plus, lorsque j'ai posé
ma question au départ, j'avais oublié le dit chargeur à 200 bornes de chez moi

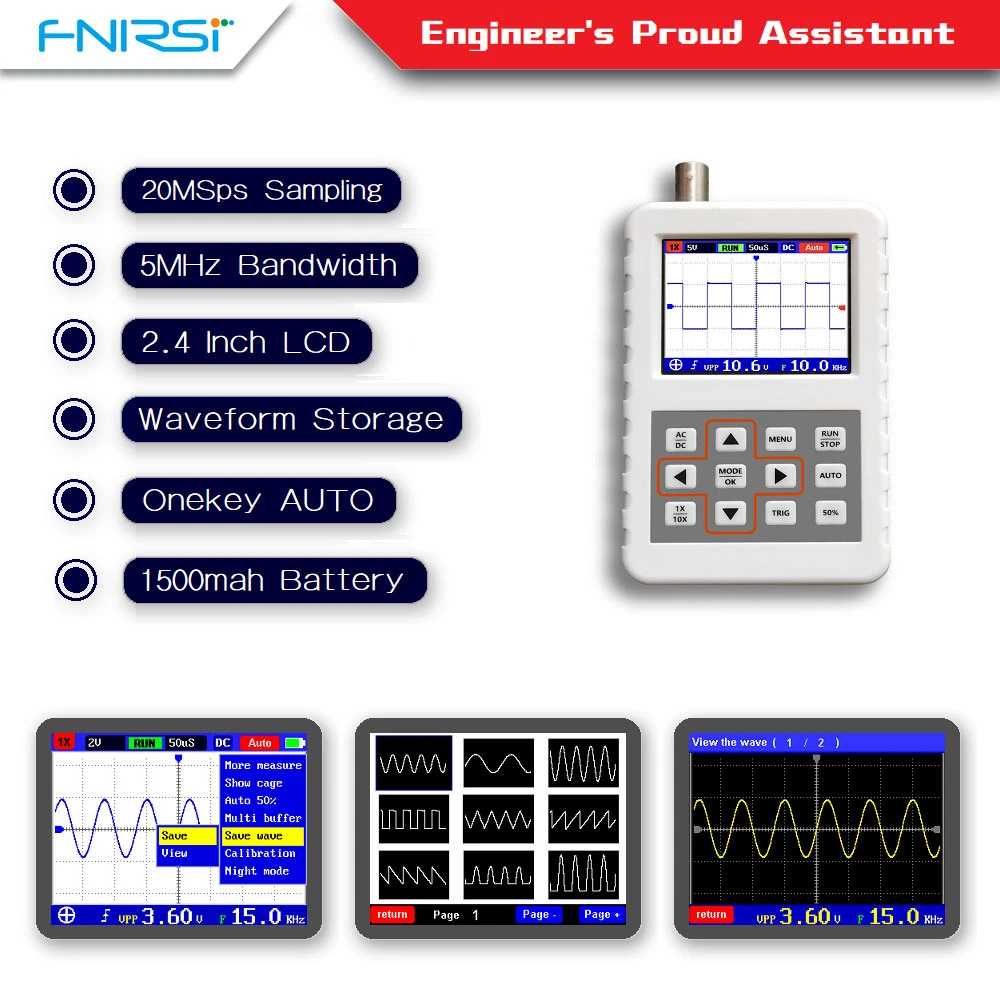

Si y'en a qui ont ce Dso/oscillo ...
https://fr.aliexpress.com/item/32973233356.html



un chti avis ... ?

Je sent que ce mois va m'etre couteux ...

C'est un peu de la merde , tout dépend ce que tu as besoin de savoir, il me semble que j'avais payé le mien 10 balles et j'avais pris environ une heure pour le souder & co

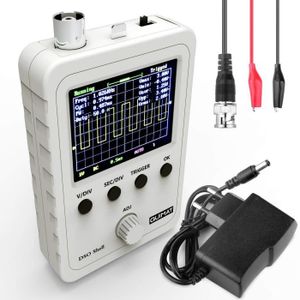

J'ai deja celui la , je le trouve attachiant

je travaillerais pas au dela des 20khz pour l'instant
Je sais pas si l'upgrade vaut le coup ,le pro à la batterie intégré au moins lui (j'estime le temps pedu+ le cout à bidouiller le vieux a 15€ , la le bouzin à 31 € ), mais si c'est juste un refresh de l'interface du vieux, bof...

Sur une video ,il fallait quand meme repasser derriere le pro, mais je sais pas si c'est la meme marque
Okite c'est la meme marque
https://www.youtube.com/watch?v=gCI0S3Bcofc

Ah mais ouais j'ai même pas vu mais j'ai le même modèle que toi , mais dans tout les cas je pense que ça reste la même méthode d'acquisition, soit pas super, pour ce qui est de la batterie intégrée, je me sers du mien avec une batterie 9V fixé derrière

oh bordel les videos de la chaine :
la douche suicide ...
https://www.youtube.com/watch?v=jo99U3nVCnA

(pareil pile 9v ou transfo , j"avais commencé a bidouiller un mieux niveau power supply, mais j'ai zappé )

bigclivedotcom en avait déjà parlé y'a plus de 5 ans

Mon avis c'est toujours le même: C'est un jouet. 5MHz de BP c'est déjà pas top, mais 20MSPS c'est ridicule et je ne cherche même pas la profondeur de la mémoire etc. Franchement, si tu en as vraiment besoin, un vrai scope numérique ça doit être 300 balles aujourd'hui. Rigol, Siglent etc, regarde chez eevblog. Après si c'est pour mesurer un signal MLI à 1kHz sur le terrain ok, ça peut servir, faut regarder les specs et le prix.

joli


Fais gaffe, je croyais ça aussi, y a 10 ans j'étais impatient d'avoir ma maison (150m² dont un étage entier dédié au bricolage, ouais ).
Bah aujourd'hui ça déborde de partout, avec plein de projets interrompus, boitiers, équipements et composants qui attendent de servir et je désespère de trouver où mettre tout ça. Ce qui me fait beaucoup défaut aussi, c'est le temps...

C'est vraiment pourri ces trucs, le seul avantage par rapport à un vrai oscillo c'est la masse flottante. Mais écran minuscule, BP à la ramasse, zéro fonctionnalités, une seule voie...
Autant les produits genre "nano vna" sont intéressants quand tu vois le prix d'un vrai, autant vu comment les oscillos se sont cassés la gueule, il vaut mieux mettre 350€ dans un DS1054, ou viser un peu moins haut et trouver une bonne occase sur du Rigol / Siglent.
Sauf si bien sûr ça représente vraiment une somme conséquente pour toi, là tu peux rester dans les trucs portatifs mais cherche au moins quelque chose avec un écran plus grand qu'une montre et une BP/SNR décents.

Tiens tant que j'y pense comme ça parlait chinoiserie, pour ceux pas au courant : au 01/07 la législation va changer, la TVA sera due pour tout colis qui arrive en Europe à partir du premier euro.

Les fdp avaient déjà pris un coup depuis un an, mais après ça normalement fini les colis à 130€ avec marqué dessus "value : 10€" par le vendeur pour esquiver les taxes, ou les connecteurs et CI à 2€ fdp in.

Ah oui
Je joue la carte "le risque zéro n'existe pas"

J'essaierai de me montrer raisonnable (pour une fois), et vu le trou perdu où je me retire, ça m'étonnerait
que je puisse récupérer beaucoup de "cartons HFR". Bon j'dis ça, j'en sais rien en fait.

Dans tout ce que j'ai HFR-récupéré ces 5 dernières années, y'en a les 3/4 qui partiront à la bellepou, car
la quasi-totalité fut donnée comme "j'sais pas si ça fonctionne encore" et "j'crois que ça marche pu" et
aussi "il me semble que le bord3l démarre pu du tout"
Exemples non exhaustifs ^^

En fait non, théoriquement le colis de 130€ devrait être exonéré de douane/TVA mais il faut qu'il soit déclaré comme il faut/où il faut par le vendeur si j'ai bien compris.

Le vrai problème dans tout ça, ne n'est pas tant la TVA mais de savoir à quel point le système sera bordélique, et si cela va ouvrir des possibilités supplémentaires aux transporteurs pour rançonner les destinataires avec des frais complètement fantaisistes, en toute impunité.

edit: Soit la source est pourrie, soit les textes ne sont pas clairs, il y en a d'autres qui la contredisent. J'ai vu aussi ailleurs que les colis de moins de 150€ seraient quand même taxés niveau TVA, c'est juste que le vendeur aurait la possibilité de faire la déclaration via la plate-forme adéquate (mais il la facture aussi   ).
Bref, à voir au moment de l'entrée en vigueur, ça promet de belles parties de rigolade cette histoire ...

Exactement, payer la TVA perso je suis pour, mais j’ai peur qu’on se fasse extorquer par les transporteurs, j’allucine toujours qu’il n’y a pas de régulations à ce sujet. Je sens aussi venir les délais absurdes de dédouanement.

Ce fameux seuil de 22€ n'existe pas et n'a jamais existé imho. Il s'agit tout au plus d'une tolérance. Je m'y suis intéressé dernièrement pour avoir des proches au UK.

Voici ce que dit la douane lien.



Il convient par ailleurs de distinguer la TVA applicable dès le premier euro, les frais de dossier que les prestataires de transport encaissent et les frais de douane applicables au-delà de 150€

Euh, oui, mais non. Ta source c'est le site des douanes françaises ... Mis à jour fin mars 2021 en fonction du changement à venir. Normal que le seuil des 22€ ait disparu, pas de négationnisme je vous prie.

"négationnisme" tu y vas un peu fort

Je lis un peu plus haut que les règles vont changer au 1er juillet 2021. Je montre que cette info n'est pas juste. De plus, je puis t'assurer qu'en début d'année, date de départ de l'UK de UE, ces règles étaient identiques. J'échange régulièrement avec de la famille. Désormais, si je veux envoyer un paquet de mouchoir, c'est déclaration en douane obligatoire, même pour un particulier.

J'ai entendu parler de cette histoire et comme vous dites, le vrai problème c'est pas les 2€ de TVA si on achète quelque bricoles, le vrai problème sera les 15€ de frais que le transporteur va demander pour encaisser la TVA - à moins que ce soit fait directement par Aliexpress. On vera bien, moi aussi je prévois un joli bazar.

Ouai bah ça s'appelle rémunérer le travail
Certes c'est probablement automatisé avec un logiciel, mais il faut bien le faire ce travail de déclaration. Rien ne vous empêche de le faire vous-même, bon courage.

Sinon y a des distributeurs type Digikey, Mouser, RS, etc. Ouai c'est un poil plus cher, mais on paie pas la douane (sauf exception sur quelque produits)

Les 25€ de DHL FedEx etc ça va bien plus loin que ”remunerer le travail”, on a pas le choix non plus à moins que j’ai loupé un truc.

Digikey c’est incorterms CPT, c’est pas dédouané. Sauf si t’es professionnel avec un n° de TVA.
Mouser oui.

Là j’aime bien utiliser Oshpark pour les PCBs, c’est bien abordable et même avec la TVA ça le sera encore pour les petits PCB que je fais, par contre s’il y a des frais, bah au revoir Osh. En alternative EU il y a quoi, Aisler en abordable ?, c’est plus cher quand même et pas d’aussi bonne qualité, ils ne respectent pas le délais annoncés en plus.

Edit : Ah bah voilà, la poste c’est 15€

Donc pour tout ce qui ne se trouve pas en UE ou à l’étrangé mais dédouané c’est foutu.

Rémunérer un travail, on peut dire ça si on est très très très tolérant.

Mais le truc c'est que le "travail" en question:
- d'une part il est souvent rémunéré plus cher que la prestation de transport.
- d'autre part c'est présenté comme un service pour pouvoir le facturer mais il n'est JAMAIS demandé par le client, qui n'a pas non plus validé d'éventuelles conditions générales (la personne qui mandate le transporteur, c'est l'expéditeur). Il est imposé.
- du coup, le faire soi-même, ce n'est même pas possible, vu qu'on te l'impose pour justifier une facturation supplémentaire.
- cerise sur le gâteau, le montant de la TVA/douane calculé est parfois (souvent ?) faux. Je te laisse deviner dans quel sens.

Non tu n'as pas le choix parce que les DHL, Fedex vendent un service de livraison rapide, ils ont des accords pour accélérer le process.

Ensuite pour m'y être intéressé, le dédouanement c'est vraiment pas quelque chose d'aisé au début.
Mais bon je comprend que passer 4-5h pour dédouaner un colis et attendre 2 semaines supplémentaires au lieu de payer 15-25e c'est préférable pour certains.
Ah oui faudra vous déplacer jusqu'à l'entrepôt de douane pour récupérer votre colis.

Digikey j'ai passé une commande perso en 2018 j'ai pas eu de frais de douane à payer.

Pour du PCB tu as Eurocircuits ou WEdirekt pour l'Allemagne.

Ah génial, la bonne nouvelle de la soirée.

Y'a qu'a automatiser tout ce bordel (si c'est pas déjà fait) ou alors Aliexpress prélève directement au niveau du client et voilà. 15€ c'est mort Aliexpress pour moi.

Ah et désolé, mais dire que Farnell et Co sont "un poil plus chers" c'est pas vraiment ça. Certes, on a la qualité etc (et encore, quand je vois le bordell avec Farnell lors de ma dernière commande...), mais rien que tout les modules élec (pour Arduino et autre) ils n'ont pas ça ou alors à des tarifs rédibitoires(??). Pour moi - du moins jusqu'à présent - je prenais des trucs critiques (tout ce qui est puissance et/ou 230V etc (edit: Et bien sûr tout un tas de CI qui sur Ali sont introuvables ou on reçoit du fake)) sur Farnell et les trucs non critiques sur Ali.

Non mais ça c'est si le colis est contrôlé et stoppé par la douane. Ca en représente combien ça ? 1 sur 10 000 ?

Par contre DHL qui d'office te sort une facture de 31€ dont 16€ de TVA pour un colis qui vaut une vingtaine d'euros, et qui n'a jamais voulu en démordre, normal ? Histoire vécue.

J'espérais une bonne évolution des bidules depuis 2ans ,mais apparemment non , y'a celui à 50€ qui est pas trop mal noté (enfin bon pour l'audio d'apres un youtuber mais pas maté la video encore)
'dit :
https://www.youtube.com/watch?v=VlPwo67W1ok

Cette marque a un machin +costaux dans la gamme des 150€ , mais qui vaut pas plus d'apres  les "big users" qui ont des rigol et cie ...

sinon oui budget d'un transylvanien moyen ... (et pas besoin de truc au dela de l'audio pour l'instant )

Le nano vna , y'a beaucoup de clone merdique apparemment mais sympa le bidule ...

Mais je crois que j'ai trouvé mon bonheur question gain de place... rapport/prix
http://hscope.martinloren.com/HS101-oscilloscope.html
https://www.martinloren.com/hs10x-diy-oscilloscopes/
