Reprise du message précédent :

Mais avec un swiss accent

Oui justement celle que j'ai a une longueur de 7.5cm (en enlever le boîtier), ce qui correspond à 4Ghz, alors qu'elle était vendu comme des 2.4Ghz/5.0Ghz


Ca dépend, il est vieux ton bloc ou pas ? Parce que les condensateurs RIFA qui ont posé problème à une époque c'était des condensateurs film en papier, ça ne doit plus être fabriqué depuis au moins 20 ans.


Mais si ça doit être encore produit pour les audiophiles

Bah 4GHz c'est plus ou moins la moyenne entre 2.4 et 5 donc ça colle

Oui il est vieux, il doit bien avoir 20 ans.

Bah c'est simple à tester: tu met sous tension. Si ça ne dégage pas la fumée magique dans l'heure qui suit c'est bon c'est en bon état.
Oui c'est surprenant quand ça se met à merder ces condos, une sacrée fumée mais peu de danger

Ok, il est sous tension. J'espère que ça ne va pas exploser.

Plusieurs fois par jour .

Aucun risque .

Au pire ton filtre va moins filtrer, mais le risque d'incendie est négligeable une fois qu'il n'y a plus rien à brûler .

Attention, le topic risque de déborder .

Ben en fait comme le polypropylène est meilleur à tous les points de vue, je pense que même les audiophiles n'en voudraient plus.

Disons que je suis équipé pour un départ de feu mais autant éviter si possible... Si 1h sous tension (et sous surveillance) suffit pour savoir c'est la solution simple.


FYP

Bon ben le filtre n'a pas explosé, je vais pouvoir câbler... Merci pour l'astuce.

edit: Je cherche une panne Hakko T18-B neuve. Pas dispo sur Amazon et la dernière fois ça venait du Japon donc prenait trois plombes. Dispo chez Digikey, il y a quelqu'un qui va faire une commande à laquelle je pourrais me joindre? C'est plutôt urgent, ma panne a mal pris mon bricolage avec du plastique, tout au bout elle ne prend plus l'étain.

Le pire c'est que c'est très probablement le raisonnement qu'ils ont suivi

En attendant que la nouvelle arrive, tu peux la poncer "délicatement" (j'utilise du grain 400, mais tu peux faire autrement), mais ça enlèvera le traitement de surface et la panne va vite s'oxyder. Je fais ça avec mon fer "crade" qui sert à un tas de trucs inavouables que je ne veux pas faire avec mon Metcal .

C'est pas sur ce topic que quelqu'un à posté récemment de la pâte "magique" pour refaire la pointe des fer ?

J'ai un vieux DD externe 2.5" Western digital de 2To qui claque, est-ce que quelqu'un le veux ? ou je le jette


Tu peux le proposer sur Le topik du vieux matos, Pentium3, Athlon and Co. Nostalgie, ça a de grandes chances de mordre si c'est un modèle avec un pont USB-SATA .



A l'image de zeql_ qui alimente l'élite en équipement de test, quelqu'un n'aurait il pas des plans, cette fois non pas pour récupérer gratos, mais pour racheter du matériel d'occasion à vil prix ?
Genre des gros oscillos R&S ou Lecroy ??

Si quelqu'un bosse dans une Cogip qui cherche a renouveler son matos, je suis intéressé

Leasametric ?


Par exemple
Mais je connaissais celui la, ils avaient un petit R&S pendant le confinement que j'aurais bien vu sur mon bureau chez moi mais ils m'ont répondu et maintenant il est plus au catalogue

J'avais posté un lien vers Farnell oui, mais j'ai pas pris le produit pensant avoir réglé le problème.

Ebay, LBC
Les loueurs de matos vendent de l'occaz mais ca reste cher.
Regarde chez Electrorent.

Suite de mon éclairage à LED:

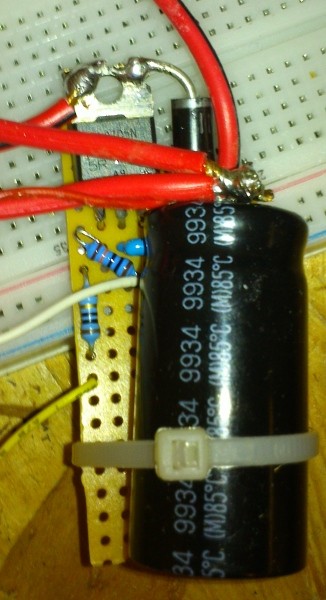

"module de puissance" fait proprement (enfin je dirai ):

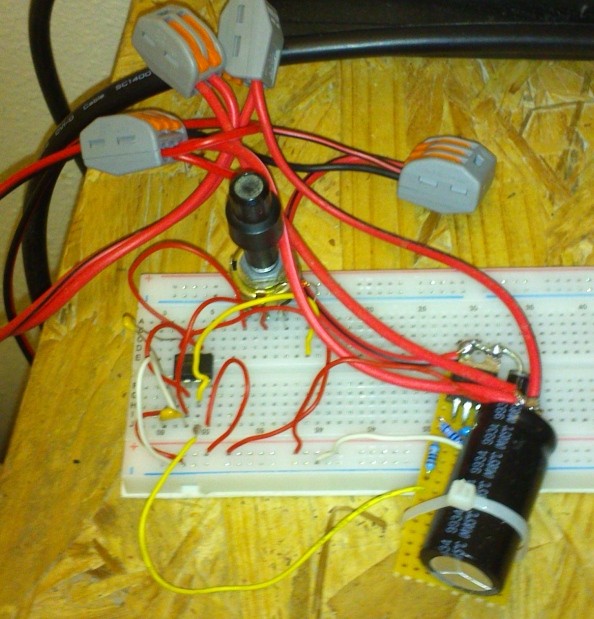

câblage et partie commande provisoire en attendant le boîtier commandé en Chine:


Pour rappel, à pleine puissance les rubans LED tirent 8A sous 12V. Le tout est commandé en PWM avec environ 100Hz avec un bon vieux NE555. 10 Ohm en série avec le Gate et 100kOhm vers la masse pour éviter des ennuis si le NE555 n'est pas alimenté ou autre. Déparasitage avec une 1N5822 || 100nF entre S et D. Sur le scope tout est super propre au niveau des fronts.

Et j'adore les Wago chinois, tellement pratique.

Enfin voila. </mylife>

vu de l'oeil d'un néophyte, ça donne pas confiance

Je lis : 8 ampères.
Je vois le bordel : j'ai peur.
Mais à priori, ça fonctionne au poil.
Je suis admiratif.

Tant que la section est bonne à 8A.
Quand c'est serré, je fous du kapton sur les conducteurs visibles perso.
Sur la 1ere version de la charge électronique que j'avais fait, c'était plus moche et j'avais testé à 5A je crois. Bon pas très longtemps, c'est vrai.

Ah ouais, vaut mieux pas se tromper de polarité avec des condo pareils

La puissance passe uniquement dans le module puissance (soudé proprement), sur le breadboard c'est la commande, c'est pratiquement 0 courant. Et le câblage, bah oui, c'est toujours un peu bordélique.

Quand je vois ioduremetallique qui te fait des machins de 1000W avec plein de fils volants, de composants en l'air et de colle thermique qui fonctionnent parfaitement moi je trouve ça super propre
(Premier exemple, juste en prenant au hasard une vidéo avec un nom prometteur sur sa chaîne : https://youtu.be/9Rz1I2fQnfQ?list=P [...] 50fH&t=616 )

Par contre effectivement faut veiller à tout bien dimensionner, sections des fils, pistes sur la veroboard à étamer, etc.

ha ouais xD


C'est une blague ce youtuber ?
Son montage est archi-dégueulasse mais quand tu vois la gueule des composants il a récupéré ça dans un grenier ou je sais pas où, il pose son montage sur une espèce de plaque en carton/poussière de bois, les fils sont à touche-touche. Bref un joli briquet...
Le pire c'est que derrière le mec te sors sur super sonde haut de gamme tektro pour la mesure des tensions élevées (j'ai la même au boulot...), pareil, multimètres Keysight, etc..

Le mec est peut-être super compétent, mais ne pas pouvoir prendre de recul pour montrer des montages relativement propres et pas un brouillon dégueu et dangereux, c'est franchement hallucinant.

Et vas-y que je viens de voir une autre vidéo avec un montage fait sur un morceau de carton...

ah mais vous découvrez le lascar ?

Bah ouai tu comprends, l'élite ne s'abaisse pas à regarder des vidéos sur youtube

L'élite devrait passer plus de temps sur le topic HB . L'idée, c'est qu'un prototype reste un prototype :

• MCU qui commande un moteur brushless ou une alim à découpage, debugger qui pause le MCU
• Panne du fer à souder qui arque parce que le neuneu qui bricole à oublié de déconnecter tous les rails d'alim
• Connecteurs Dupont plantés dans un DB25 au cul d'un PC puis dans un domino de l'autre côté
• Régulo linéaire un peu chiche à force de rajouter des périphériques "tiens ça serait cool de rajouter ça" qui finit par se dessouder
• Câbles de batteries (pas Li-PO ) dénudés avec les dents, torsadés et isolés au pistocolle puis scotch vinyle

Comme d'après un célèbre sketch de Smaïn : "Vas-y Momo, fais toucher les fils" .

Mais techniquement, les montages à fils volants sont clairement valables si c'est fait correctement et en connaissance de cause.

Après, le gars est un très bon bricoleur .

Il n'y a aucun courant qui passe sur les pistes du veroboard, les fils sont soudés directement aux pattes du MOSFET.

Bon sinon je viens d'apprendre quelque chose: Les électrolytiques peuvent se mettre en court-circuit franc. C'était dans la base de mon téléphone fixe, ça a coupé en pleine conversation.

Je ne dirai pas que j'ai d'abord pensé à une alim HS car j'ai mesuré en DC, sauf que c'est un transfo... Faut toujours bien lire les inscriptions. Enfin bon, finalement un condo neuf pris dans la réserve et voilà encore un appareil sauvé de la benne.


N'haïs pas sur celui qui possède le secret de l'éternelle jouvence

On dirait bien


Ses protos font peur à chaque fois, et du coup je trouve que ses explications en prennent un coup (sur schéma ça va, mais pour repérer quelque chose dans le montage réel c'est mort).
Par contre dans ses tests il porte des lunettes de protection, casque et cie, il bosse avec transfo d'isolement / sonde différentielle active, et ses projets finaux sont propres, il pense à tout.
Et clairement, quand il te faut des rétroingéniéries complètes d'alims de 1000W avec des topologies alambiquées, et il t'explique pas à pas la conception d'un PFC actif ou d'une alim à découpage 400W faite maison, tu peux être sûr qu'il maitrise son sujet à la perfection, à mon avis il en sait plus long sur l'électronique de puissance que >90% des gens sur ce topic.

J'ai besoin d'aide pour comprendre un schéma analogique vu que c'est pas du tout ma spécialité

(Vous pouvez vous moquer, je sais que je suis une quiche, je dois faire max 1 semaine d'analogique par an   )

La fonction globale du bouzin, c'est que ça recoit en entrée du -48V (d'où l'alimentation inversée) et la sortie 3V3 après l'opto passe à 0 quand le 48V est entre [27.5V-80V]. C'est un signal d'alarme de tension d'entrée trop faible.

Problème : l'optocoupler est un truc dans un boitier tout petit mais unique sur le marché et je cherche à le remplacer. Le souci c'est qu'il fonctionne avec un IF=1ma et que j'ai un remplaçant avec un IF=5mA. Il faut donc que j'augmente le courant qui passe dans la diode.
Sauf que personne en 10 ans au boulot s'est dit qu'on allait écrire dans un document la conception et les calculs de ce montage. Donc 0 infos sur le pourquoi du comment de ce montage.

J'ai du mal à retrouver des briques de base dans le schéma autour des 2 transistors et le shunt TL431 me perturbe. Si certains pouvaient décomposer les fonctions "basiques" utilisées pour que je puisse retomber sur des cas typiques ça serait sympa !

Tu es sûr des valeurs de commutation ?
Ca me parait étonnant de basculer entre 27,5 Vdc et 80 Vdc pour une alimentation -48 Vdc.

Le TL431 est monté en comparateur je pense. Voir la page 22 de la doc TI : https://www.ti.com/lit/ds/symlink/tl431.pdf

Par contre je ne suis pas convaincu de bien comprendre le schéma. L'alimentation me semble inversée. J'ai bien compris que c'est pour un rail -48 Vdc mais ton alimentation sur ton schéma spice, c'est une +48 Vdc inversée ou une -48 Vdc inversée ? Ton image cache le paramètre et je sens que ca me perturbe.

Déjà, le PS2913, il est pas limité à 1mA de If ?
Sur la datahseet (si c'est le bon), il est donné à Ifmax = 50mA.
Ensuite à If = 1mA, tu as un Vf de 1.1V typique.

edit: sauf si évident tu sais qu'ils ont limité à 1mA d'If...

edit2: D1 et U2 ne limitent pas la tension aux bornes de la diode de l'opto ?
