Reprise du message précédent :

Oh putaingueeeeee noooooon !!!
Ca vient de remonter dans ma mémoire, les cours d'éléctricité au lycée...
La FEM, la FCEM... ben en fait, encore aujourd'hui, je ne sais toujours pas/n'ai toujours pas
compris ce que c'est

Mais je pense pouvoir vivre encore quelques années en ignorant de le savoir


Le nom n'est pas très clair, en gros la FEM représente la tension à vide quand le truc tourne en générateur, et la FCEM représente la tension nécessaire pour faire tourner le moteur (souvent à cause d'hystérésis méca/magnétique/thermique et de frottements/résistance). En général la FEM n'a de sens que pour une vitesse de rotation donnée (c'est similaire sur des solénoides).
Il faut vraiment voir ça comme une analogie pour une conversion élec <-> méca (un peu bâtarde à mon goût).

Même aujourd'hui, étant adulte depuis un bout, je ne comprends toujours pas malgré tes
explications. Je te remercie d'avoir essayé.

En réalité, le seul truc que je comprends (que j'aie compris), c'est qu'un moteur électrique
conçu pour du 12 volts, tournera plus vite si on lui donne du 18 et moins vite si on le nourrit
avec du 9.

Depuis l'école, j'ai "optimisé" ( ) ces nouvelles connaissances, en faisant griller quelques
petits moteurs. Oui, car la théorie, c'est bien, mais essayer en pratique, c'est mieux

Anecdote : j'ai eu un circuit de bagnoles électriques, le machin avec des poignées qui servent
à mettre du gaz jus.
J'ai rapidement compris le principe : plus on appuie, plus on envoie du jus dans les pistes
du circuit "routier".
Je me suis encore plus rapidement demandé : "en fait, j'ai un autre vieux circuit qui traine, et si
je branchais sa vieille alim en série ? Waouh les bagnoles devraient décoller !!! "

Je l'ai donc fait : j'étais gamin, donc gros HB de cochon évidemment. Et ça a fonctionné du tonnerre !
Les bagnoles allaient si vite qu'il était quasiment impossible de prendre le moindre virage !

Mais je n'ai pas joué avec longtemps...non non les moteurs des bagnoles n'ont pas crâmé !


Bande de petit joueurs.
Moi après je refaisait les balais avec du fil de cuivre monobrin et ca repartait comme en 40
(De temps en temps je retombe sur un de mes bricolage de gosse j'étais sacrément patient et minutieux!)

C'est fini les fdp fournis à l'achat le week-end sur rs-particulier ?

Le panier m'affiche 10 balles de fdp (pour 4 balles de compos)

Il faut être connecté, chez moi ça marche

Awi c'est bien vu !

Les fdp offerts ne s'affiche que si on est connecté

C'est la 2ème fois en 2 mois : j'ai mis à jour la FP

En gras, comme ça je ne le manquerai plus

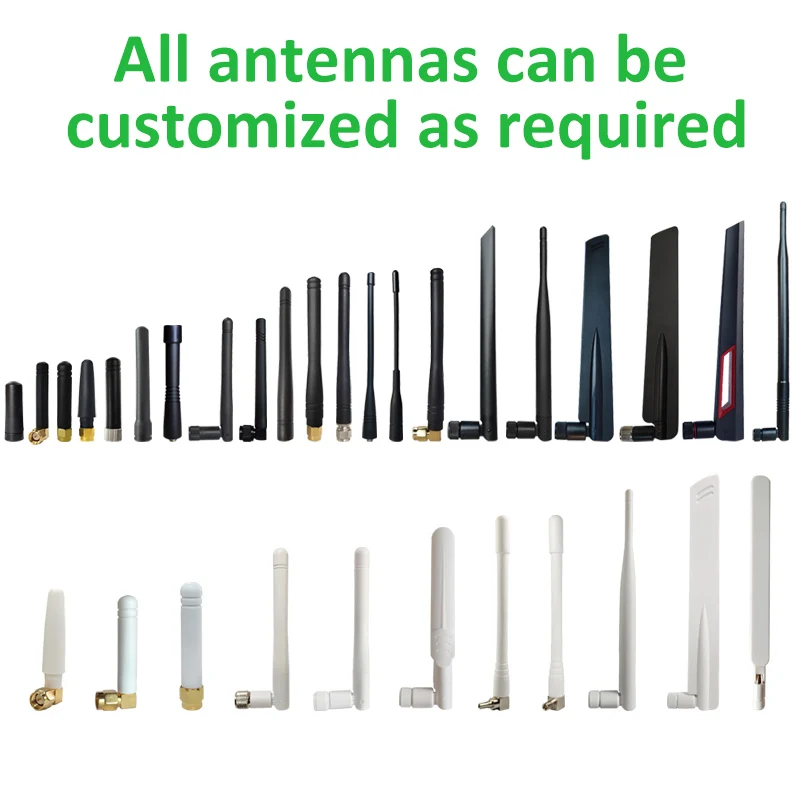

Lesquelles de ces antennes wifi sont les plus performantes ? Il faut forcément choisir les plus longues/épaisses ?

Celle-là
https://scanlime.org/2010/04/failed-antenna-design-101/

Pour les antennes, à part les minable petites, je parie une bière que ya la même chose dans toutes les autres
De toute façon la plus performante c'est la ricorée :

Tuto
http://xtof.free.fr/wifi/ricore.html

Oui les longues ça reste un dipôle quart d'onde classique planqué derrière le plastique à priori

et ça c'est pas trop de l'arnaque?
https://www.amazon.fr/Antenne-Direc [...] 701&sr=8-3

Ben c'est une antenne patch.
Par contre le gain est plus près des 7 dBi que des 10 dBi. Mais comme personne ne va le vérifier, ca passe.

130 euros l'antenne patch ?
On est d'accord que c'est juste un bout de pcb quand même !

Oh, une antenne patch c'est pas forcément fait avec un circuit imprimé. Ca peut aussi être de la tôle matricé et assemblée.


A ce tarif soit c'est fait main par des vierges nues soit la ferraille à l'intérieur est plaquée or 30µm

Il y a 20 m câble fourni avec qu'ils vendent séparément pour 65€.
Ca te donne une idée de la marge.

A oui forcément de la tôle matricé à ce prix là c'est donné


Tu oublies le boitier en plastique moulé. Ca doit chiffrer !

Du coup j'ai ouvert une antenne patch mono-bande Huber+Suhner pour voir quelle magie noire ils utilisent comment c'est construit.

Une plaque alu fine de chez fine comme support mécanique. Deux PCB en FR4 nu sans étamage ou autre dont un simple face. Des entretoises plastique pour espacer ce beau monde. Un connecteur N. Le tout dans un beau boitier en plastique moulé avec un joint caoutchouc custom pour l'étanchéité

Ben oui. Tu t'imaginais quoi ?

Qu'est-ce qu'il faut acheter alors comme antenne directionnelle pour un petit modem 4G qui capte mal à l'intérieur?

vous le connaissez? https://www.youtube.com/watch?v=A_BlNA7bBxo&t=166s

C'est juste un rigolo qui sait faire quelques trucs "DIY" et qui a de la monney youtube pour financer tout ça

Je les trouve plutot marrant ses bricolages à chaque fois,
et moi j'aurais clairement pas les moyens de faire ces conneries pour si peu d’intérêt

Il me dit quelque chose, c'est pas Bobby Furoncle qui a fini par changer de nom ?



Questions très basiques :

J'ai un ventilol de pc qui suce 0,06A sur 12V. Je veux le mettre en 7V pour qu'il fasse moins de bruit. On est bien d'accord qu'une bête résistance fait ça ?

Si oui, j'ai que des res 0,25W, je peux en mettre deux en parallèle avec les bonnes valeurs pour les soulager un peu ?

Tu l'utilises comment ton ventilateur ?
Tu ne peux pas modifier la consigne de la modulation à largeur d'impulsion ?
Sinon, oui, avec 3 résistances en parallèle, ca fera la blague.

Si t'as moyen mesure le courant consommé par le ventilateur à 7V pour avoir la bonne valeur et après tu calcule ta résistance en conséquence.

C'est un 40mm qui tourne en 12V dans un switch.

@Natopsie : c'est quoi la formule ?

Il n'y a pas de formule. Natopsi te conseille de vérifier que la consommation à 7 Vdc et identique que celle à 12 Vdc et d'adapter en fonction.

Genre si tu as un courant de 0,05 A à 7 Vdc, ben tu peux aussi bien utiliser 1 résistance plutôt que 2.

Bah là c'est un bête R=U/I et P=U*I pour la puissance. Tu connais ta tension puisque c'est 12-7. Le courant ça sera quelque chose qui sera probablement inférieur à 0.06A
A priori c'est assez linéaire donc tu peux prendre 7/12 de 60mA:
https://www.maximintegrated.com/en/ [...] /1784.html

ref : Madame Natopsi.

c'est pas toujours évident le PWM : me suis amusé à faire ça la semaine dernière.
à 7V mon ventilo (120mm) démarre et tourne à 860tpm.
pour avoir la même chose en PWM (en tpm), ça équivaut à une consigne de 26%.
sauf qu'à 26%, mon ventilo démarre pas (>34% pour ça).

Ah oui ?
Je pensais l'inverse ! Je testerai un jour.

Je m'étais amusé à faire un ventilo asservi en vitesse, l'intégrateur est assez efficace pour démarrer avec une faible tension .

C'est la même idée que les moteurs en chinoisium de quelques posts plus tôt, sauf que c'est dû au contrôleur BLDC et au fait que le ventilo déplace de l'air et a pas mal d'inertie par rapport au couple que son moteur peut fournir .

Je suis pas sûr de comprendre ton raisonnement. La construction du ventilo n'intervient pas dans mon questionnement.

Avec la régulation par modulation en largeur d'impulsion, tu donnes une consigne au contrôleur. Si le moteur est techniquement capable de démarrer et tourner à vitesse lente, il n'y a pas de raisons que la consigne ne soit pas capable de le faire démarrer à cette vitesse.

Quitte à ce que le contrôleur lance le moteur à plus haute vitesse puis réduise pour atteindre la consigne. J'ai déjà vu faire ca dans plusieurs application avec ventilateur (mais toujours piloté en en tension).
