Reprise du message précédent :
Bon , je vais peut etre pas virer mes vieux blocs d'alim tout de suite , je vais attendre encore 1 an ou 2

Powerful Bass Amplifier Using Triple 13007 Transistors From PC Power Supply
https://www.youtube.com/watch?v=xeK7du8vzcs

Un jour faudra que je fasse un classe A avec les FZ1200R33 que j'ai en stock

Tu as pris quelle reference exactement ?

Un XDS3064AE (sur Batronix).
Leur gamme est bordélique à souhait, notamment niveau options. Celui vendu par Batronix est équipé écran tactile et sortie VGA.

Est-ce que tu peux me le réserver jusqu'au début du mois prochain ?
Tu as combien de sondes? de quel type ?
Il y a des options ?



Et rapidement pour le moment tu en est content ?
Je n'ai jamais eu l'occasion de manipuler un oscillo Owon.

Owon n'a pourtant pas trop la cote sur eeevblog je crois non ?
Ils ont pourtant des trucs sympas sur le papier


hummmmm, ça ne me pose pas de problème mais un mec sur leboncoin m'a fait le même coup.
Je l'ai mis à 300€ et il me propose 250€ avec un paiement le 1er Mai

J'ai les 4 sondes d'origine ( des RP2200 ) avec tous les accessoires d'origine ( ressort, tournevis pour le réglage de la compensation, etc etc ) dans leur sachet d'origine.
Il est toutes options :

- SD-DS1000Z Serial Decoder
- AT-DS1000Z Advanced Trigger
- MEM-DS1000Z Memory Option
- REC-DS1000Z Record-Module

Donc je ne sais pas quoi faire

C'est évident, tu le réserves pour un collègue d'HFR
Et en plus tu feras une bonne action il sera utilisé dans un fablab

C'est à peu près à ce que je m'attendais: un hardware dans la moyenne mais qui souffre de quelques tares côté ergonomie logicielle et finition.

avec 200nf de cap d'entrée par transistor l'étage de gain en tension devrait être également couillu

Hello les electroniprofs

Je suis tombé sur ceci : http://www.honocorp.com/horloge3.html

Je me demande si vous pourriez identifier l'afficheur utilisé et m'indiquer quel nom il faut chercher
sur les sites ?
Je connais les trucs des réveils, à cathode/anode commune tralala itou, mais là, je ne vois pas
ce dont il s'agit vu le nom des pins


EDIT : on dirait bien que c'est ça https://www.banggood.com/MAX7219-Re [...] 07849.html

Quelqu'un saurait m'expliquer ce qu'ils veulent dire dans la derniere ligne des "notes" en fin de description ?

Je pose ça la c'est des condensateur compatible pour application de flash (genre appareil photo):
https://www.tdk-electronics.tdk.com [...] B43416.pdf

C'est duraille à trouver des condos spécifié flash apparemment ...


https://plaisirarduino.fr/max-7219/

Hello

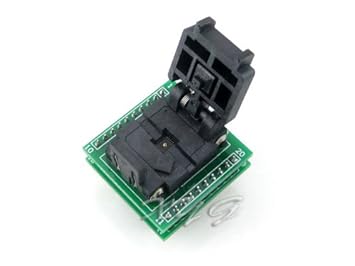

Vous sauriez pas où on peut trouver des adaptateur QFN20->DIP pour pas cher???
Il y en a sur aliexpress. Je trouve ca cher


Quoi, ça?

Ca veut dire que pour un 6051 (trèèès vieux processeur) il faut un pull-up quelque part, probablement parce que le µC n'a pas de sortie push-pull mais open-drain uniquement. Tu peux ignorer ça, t'as pas ce problème avec les AVR.

Hello forum !
 Quelqu'un ici utilise-t'il une loupe de tête (on dit aussi loupe serre-tête) qu'il pourrait recommander ? Cest une paire de loupes qui se rabaisse ou se lève devant les yeux.
J'ai peur que si la qualité est trop mauvaise cela abîme la vue . Et d'ailleurs est-ce que c'est pas dangereux pour la vue à long terme l'usage de ce genre d'outils ?
Connaissez-vous une boîte sérieuse qui en fabrique et une boutique qui les vende ? France ou étranger. Une maison sérieuse genre Batronix par exemple mais c'est pas leur créneau.
J'ai été voir vite fait sur manomano mais bon   je cherche des infos pour l'instant.

(Oui y a les loupes d'atelier sur bras articulé -ou pas- j'en ai une mais j'ai besoin de plus de souplesse.)


Qu'est que t'appelle cher ?
C'est peu utilisé donc peu produit donc normal que ca coute un peu.

En pro j'ai toujours vu les loupes binoculaires pour la soudure et les loupes sur bras ou oeilletons pour l'inspection.
Jamais cu de loupe serrr tête.

Regarde sur Radiospares ou Conrad.
Pour un fabricant bah faut se tourner vers les marques pour l'horlogerie. Mais tu vas payer une fortune.

Quand à la vue, c'est comme pour tout, avec excès oui il peut y avoir des soucis.

Il est à 50-75€ sur aliexpress.
Il y en a un suspect à 25€.

Mais pas grave, j'ai trouvé une autre solution.


Merci à vous deux !




Oui moi j'ai un truc comme ça, et ça fait d'ailleurs bien rigoler autour de moi lorsque je l'ai sur la tête.
C'est tout en plastique, il y a deux niveaux de grossissement via un "écran" qui se rabat ou non
sur le premier qui est fixe. En vision binoculaire = cool.
Plus une petite loupe qui ne va que sur un seul oeil, et elle n'est pas très pratique (je ne m'en sers jamais).

Pour moi ces machins sont des gadgets refilés dans les kits d'initiation ou pour quelques euros dans les boutiques un peu trop "grand public".
Je ne pense pas que ça soit fort utilisé dans le monde pro, hormis par les horlogers qui bossent à l'ancienne.

IMHO il vaut mieux par exemple
- Une grosse loupe articulée et éclairée 5 dioptries
- Une bonne loupe binoculaire ("loupe" donc le genre utilisé en géologie, pas un microscope qui est fait pour voir "au travers" d'une lame en verre par exemple)
- Pourquoi pas un bon microscope USB (donc pas un à 15€ )
- Ou évidemment un Mantis-like ou un bon vieux microscope 3D industriel

C'est bon-marché .

J'utilise des sockets BGA au boulot, ça tourne autour de 1kEUR/pièce, et ça arrive parfois d'écraser le chip dans le socket ou de fondre des billes (spec à 1A max, mais c'est optimiste), sans compter les quelques dizaines voir centaines de nH bonus sur chaque bille.

Pour 300-350€ (+TVA ) on peut avoir un microscope stéréo chinois tout à fait convenable. Sûr, c'est pas donné, mais c'est franchement utile.

Puisqu'on parlait microscope, voici un projet où le mien a encore bien servi: Thermomètre précis (+-0,15°C) à base de Si7051. Le processeur est un peu surdimensionné mais il est dispo pour pas grand chose en Chine et j'en avais en stock. Alimenté par n'importe quelle Powerbank.

mon oscillo usb owon, pour ce que j'en fais, me suffit


+- 0,15°C avec une sonde deux fils ?

La sonde c'est le petit QFN, un Si7051 qui sort une valeur numérique par I2C. Je ne vois pas le problème.

edit: https://www.silabs.com/products/sen [...] ice.si7051

Je m'a mal exprimé (c'est dimanche et j'ai merdé entre I²C et deux fils - mes excuses).

Je connais bien le SI7051, j'en ai un sur une carte client. Silabs est assez optimiste sur les performances.

Un moteur pas à pas qui veut pas tourner, qui fait un pas en avant un pas en arrière,

C'est quoi la solution?
Inverser les bornes d'une bobine? Inverser les 2 bobines? Permuter une borne des deux bobines?

Tout marchait bien avec d'autres moteurs, là c'est des micros moteurs avec une nappe, donc il va falloir que je gratte mon PCB pour modifier les connexions

Ça peut aussi être trop de courant, le circuit magnétique sature et tu te retrouve avec le rotor qui rebondit entre les pas.

J'ai essayé de tourner le limiteur de courant dans tous les sens,
soit il fait rien, soit il siffle, soit il fait ce tremblement, soit il chauffe à mort
J'ai supposé que la meilleure position est celle du tremblement
Même s'il chauffe pas mal là aussi

[Coup de gueule   ]

Décidément, des fabricants de composants, je trouve que c'est TI qui fait les datasheet les plus complets.

[/Coup de gueule   ]

Vous sauriez me dire si je peux utiliser les ports RX pour les signaux TX et inversement sur ce mux USB 3?
https://www.diodes.com/assets/Datas [...] B32212.pdf

En principe c'est qu'un analog switch donc par nature c'est bi-directionnel. Sur les puces de NXP, TI on peut inverser les ports, sur celles de TI, la polarité du bus différentiel également. Mais dans le datasheet de Diodes (Pericom), il n'y a rien noté.

Les plus rigolos, c'est les fabricants asiatiques qui te fournissent une application note minimaliste en chinglish ou carrément en chinois, avec juste un schéma type sans formule ni explications. C'est dingue le temps qu'on peut perdre avec ça quand tu tombes sur un machin fabriqué autour de ça et quand t'as besoin de comprendre comment c'est sensé fonctionner.
Et à propos de ton CI, aucune idée

Je comprends pas pourquoi tu veux détourner le truc. Tu as besoin d'un commutateur USB, tu prends le composant. Tu as besoin d'autre chose, tu prends autre chose.

C'est pas une question de détourner, mais de datasheet moisi .
C'est juste que ca me faciliterait le routage de pouvoir inverser RX et TX.
Pourquoi prendre celle de Diodes alors? Et bien parce qu'elle fait USB 3 et USB 2 en même temps tout en étant compact.

C'est pas une datasheet moisie, tu cherches à faire un truc débile qu'ils n'ont pas prévu. Donc ils ne l'ont pas documenté.

Comme si tu t'attendais à ce que Renault donne les performances des véhicule en marche arrière…

Ils donnent pourtant de quoi calculer la vitesse maxi en marche arrière (parfois ils mâchent le travail en donnant la vitesse avec le moteur à 1krpm sur chaque rapport dont la marche-arrière, et souvent ils donnent les rapports de boite, de pont et la dimension des pneus).

Son truc ressemble à un MAX232 en un peu compliqué, ça m'arrive souvent de swapper des lignes pour corriger une boulette ou pour simplifier le routage.
Sur son truc, les lignes RX et TX ont l'air d'avoir les mêmes specs, IMO ça passe (mais il ne faut pas confondre la polarité ni séparer des signaux différentiels).


Y a pas toujours toutes les infos dans les datasheet, parfois y a des guidelines qui sont discutables techniquement. Il faut voir la datasheet comme un document "légal" qui donne les performances garanties, le reste c'est du bonus.

Concernant ton chip, même s'il est vendu pour de l'USB, il est indiqué qu'il peut passer d'autres protocoles, donc analog switch, donc potentiellement on s'en fout du sens. Je partirai sur le fait que oui tu peux inverser TX et RX, le mieux serait de conacter un FAE mais bon en tant que particulier je doute que tu aie une réponse. A toi de voir si tu prends le risque ou pas.
Si tu prends ce modèle, sans USB2 : https://www.diodes.com/assets/Datasheets/PI2USB3212.pdf bah y a pas de TX / RX, donc ils réinventent pas tout à chaque fois, donc le design du switch est similaire je suppose.


J'avoue que je n'ai même pas ouvert la doc technique et mon analogie avec Renault, n'était pas forcément bonne.
J'aurais du m'abstenir de répondre, comme d'hab.


Il me semble que TX/RX sont les termes de la norme USB3. C'est pour ca qu'ils sont repris dans les docs. J'imagine que ca n'implique par forcément que les broches du commutateur soient polarisées.

Du coup tu te la joue à la top gear : tu commande quelques exemplaires du CI et fait des test avec, voir si ça passe ou pas.
