Reprise du message précédent :
Bonjour,

Je suis en train de réfléchir à un circuit. Le but est d'avoir une tension 12V régulée à partir d'une tension comprise entre 11 et 14v. En fonction du seuil, je souhaite couper ou non le 12V régulé.

Afin d'éviter l'utilisation d'un relais encombrant, je me demandais si je ne pouvais pas utiliser un DCDC step down converter du type MP2307 et j'ai vu qu'il y avait le PIN 3 qui pouvait être intéressant :

PIN 3 - SW : Power Switching Output. SW is the switching node that supplies power to the output. Connect the output LC filter from SW to the output load. Note that a capacitor is required from SW to BS to power the high-side switch.

Pensez-vous que mon idée est réalisable ?

D'autre part, est ce que le fait que la tension d'entrée  dépasse les 12V et donc on serait plutôt dans l'utilisation d'un step-upconverter ? J'imagine que c'est plus le fonctionnement d'un régulateur, mais j'imagine qu'il n'en existe pas permettant de couper la sortie ?

Mon idée est peut-être complètement utopique

Merci.

Marre de depioter du vieux fil telephonique , on verra ce que ça donne :
https://www.banggood.com/200m-0_55m [...] rrency=USD

Je suis moyennement sur de mon coup , mais c'est pas cher  (j'ai lu 2 pages ,les yeux ont eu mal ... , c'est une référence mais juste tres vieille )
http://tsf.resto.free.fr/bibliothe [...] ressed.pdf

Bonjour à tous

Je voudrais réaliser un petit effet lumineux pour ma voiture RC.
Je vais utiliser d'une part l'astuce de cette vidéo :
https://www.youtube.com/watch?v=6VYb0JLu_AU
En ajoutant toutefois une résistance en série de chaque "canal" de DELs pour ne pas les cramer... Je sais que les DELs se régulent en courant et non en tension.
Je n'ai pas encore fixé le nombre de DELs dans chaque "canal".

Je compte piloter les DELs pour qu'il y ai une alternance d'éclairage de chaque "canal" :


En gros ce que je souhaite obtenir :
D1 à 0 : "canal1" à 0 et "canal2" à 1.
D1 à 1 : "canal1" à 1 et "canal2" à 0.
(Ça peut être l'inverse, tant qu'il y a une alternance des canaux...)

Est-ce que ce montage est bon ?
Les composants sont-ils judicieux ?
Je me noie dans la pléthore d'optocoupleurs qui existent. Quels sont ceux que je pourrait utiliser pour un courant max de 500mA par canal ?

Merci pour vos réflexions

sinon y'a ça :
https://www.youtube.com/watch?v=o3qn5jcKaTI

y'a des variantes ou on peut modifier la vitesse de clignotemet

Achète une carte à base de NE555 sur Ali. Ca sera plus simple.
Sinon un circuit astable avec deux transistors et quelques résistances et condensateurs feront l'affaire.

Détourner une carte de pilotage d'une bobine pour réveil matin, c'est de la connerie à mon avis.

La c'est un peu trop poussé, je ne compte pas fondre une puce dans mon garage


Et la on est beaucoup trop électronique à papa à ce que j'ai survolé

En fait je cherche de la littérature traitant notamment des problématiques en "haute fréquence" pour ne pas trop se tromper quand il faut brasser du signal à plusieurs MHz.

En ce cas , mais pas specifique au transis (pas lu non plus ):  Edit : Mouais pas tip top
http://sylvain.larribe.free.fr/liv [...] _I_ocr.pdf

Peut etre celui la en piste , mais en anglais : (trouvable en pdf)
https://www.amazon.fr/Radio-Frequen [...] 0750672811

Pourquoi pas tout simplement The Art of electronics? Si tu n'en as pas déjà une copie c'est de toute façon un must-have pour qui fait de l'électronique à n'importe quel niveau. Tu as 2 chapitres sur les transistors, un sur les filtres, un sur les applications de précision, parmis tant d'autres. Globalement c'est plein de règles du pouce pour ne pas trop se tromper sans faire les maths.

Si ton plusieurs MHz se transforme en plusieurs centaines de MHz, là il va falloir regarder les ouvrages spécialisés comme le Handbook of blackmagic, qui commence malheureusement un peu à dater.


Euh... Handbook of blackmagic c'est sur l'intégrité du signal (Signal Integrity) pas sur le comportement en "haute" fréquence d'un transistor.
D'autre part il commence à dater mais est toujours valable. La physique n'a pas trop changée aux dernières nouvelles


Natopsi, tu cherches quoi exactement ?
J'ai des bouquins de Marcel Mounic chez mes parents, ça date des années 60, donc ça revient aux bases de l'électronique version maths mais y a quelques sujets qu'on aborde que très rarement aujourd'hui.
J'ai plusieurs bouquins mais pas forcément toute la collection.

Voici le sommaire des 2 tomes sur les semiconducteurs, dans le 2e ça traite des transistors en RF : https://www.carnets-tsf.fr/docs/mounic.pdf

Pourtant ça semble possible: https://twitter.com/szeloof
(Tu connais le CIME à Gre? )



Il me semble bien avoir lu des bouts d'une bible qui parlait de trucs de ce genre


C'est un très bon livre pour apprendre, mais ce n'est pas trop fait pour dépasser le MHz .

J'ai fais parti des derniers de mon école a y faire du TP. Donc bon photo-lito-dépôt-gravure-diffusion j'ai quelques bases

Oui mais du coup je ne peux pas avoir ET le clignotement très rapide ET l'alternance, puis y'a "beaucoup" de composants pour pas grand chose...



Ben, en méthode simple, peu encombrante et à moindre coût pour générer une tel oscillation, je vois pas vu mes connaissances limitées...


C'est pour ça que je vous demande conseil d'ailleurs.
Je veux bien utliliser autre chose que l'horloge de mère-grand qui est malade, mais faut que ça fasse ce que je veux, hors la, une alternance imbriquée avec une grosse fréquence de clignotement, les trucs simples ne le font pas.
(ou alors faut acheter des trucs tout faits, et je voulais m'amuser à le fabriquer moi-même

Du coup, le schémas il est juste ou à jeter ?
Si vous avez d'autres idées je suis ouvert à tout.
Mais faut que le montage génère une alternance de clignotement très rapide.


[Edith]
Bon, j'ai trouvé ça sinon, beacoup moins fun...
https://www.youtube.com/watch?v=9VlcLqDe_kc
[/Edith]

[Edith2]
Une autre piste avec un patern compact:
https://www.youtube.com/watch?v=3h6s3BV9B1Y
[/Edith2]

C'est bien ce que j'avais dit, du NE555 et basta.



Quelqu'un serait capable de dire par quelle valeur de potar standard remplacer les deux multitours de ce circuit svp ?
C'est un module alim, avec réglage tension et courant.


c'est en general sur les marquages genre 204 = 200k

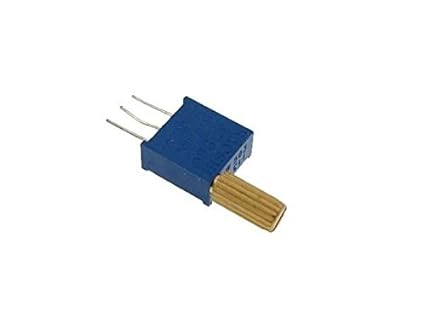

Bordel , j'avions pas vu ce genre de trimmer :

 , fini les allez retour infernaux avec le petit tournevis qui derape 15 fois de suite ...

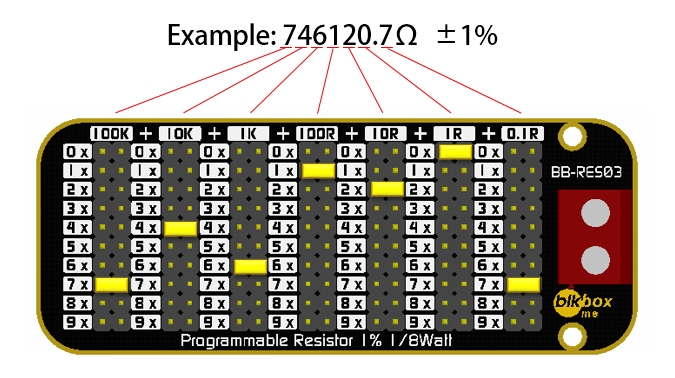

Me suis d'ailleurs ,fendu la semaine derniere d'une decade à resistance ,pour la mirifique somme de 2.80€
https://www.ebay.fr/itm/1R-9999999R [...] :rk:1:pf:0


Dans les commentaires, un gars dit qu'il a remplacé les deux par des potars 250 K. Perso, je ne connais que les
"normaux", j'aimerais utiliser la bonne valeur.

il devait pas avoir de 200k , sans doute qu' il a pris du 250k par defaut , apres  c'est du chinois ptet que les marquages sont ... un peu faux aussi , tout est possible dans la 4e dimension chinoiserie

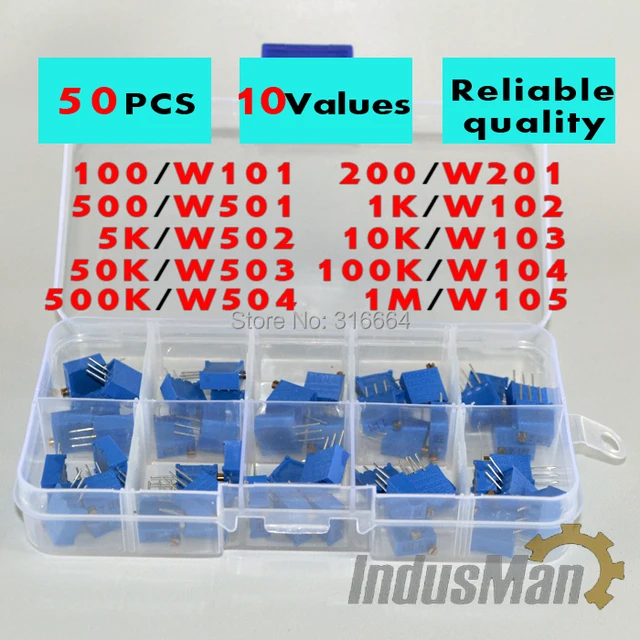

c'est le chiffre apres le W qui semble faire foi :

Ma foi, je te remercie

Vla le module : https://www.banggood.com/DC-DC-8A-A [...] 69195.html

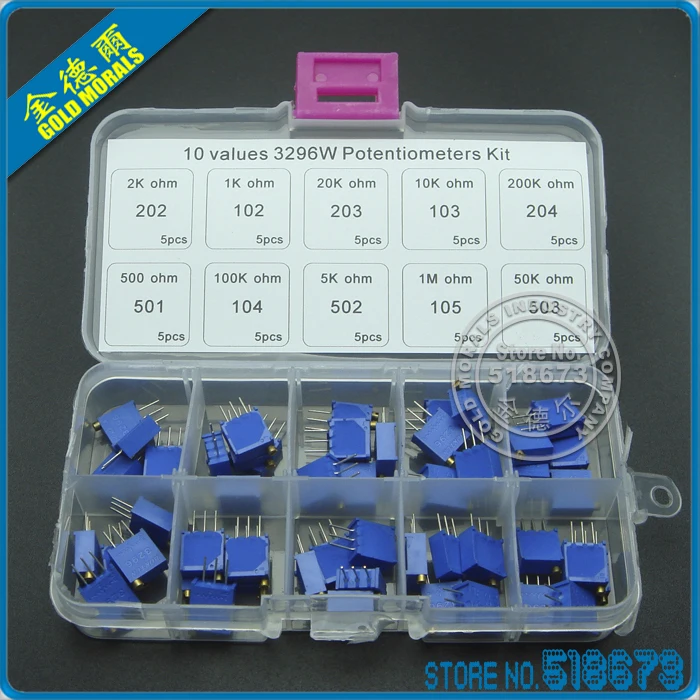

Bah...j'ai lu trop vite, ce sont apparemment bien des 200K :


J'avais lu celui-ci en fait    : (page 13 des coms)


Aurais-tu un lien pour des "trimmers" 200 K ?


Question sur ce type de matériel, c'est fiable d'un point de vue précision ?
Ils annoncent 1% mais avec les jumpers et tout on tien vraiment ce type de précision ?

Les résistances sont à 1%, le reste ça ne doit pas être quantifié. Mais à mon avis passé 100 ohm les résistances parasites deviennent négligeables.


Ok, c'est plus ou moins ce que j'avais en tête. Réellement utile au dela de 100 ohms, à vérifier en dessous quand tu cables.

Partout

https://www.ebay.fr/sch/i.html?_fro [...] 5573.m1684

https://fr.rs-online.com/web/c/pass [...] 4294136377

Se rappeler que les trimmers vieillissent mal (une centaine d'aller retour)


Le lien ebaille me montre des modèles à vis, puis des pièces pour bagnoles
Le RS, ce ne sont que des modèles à vis aussi

A mais tu veut des trrimer à 'molette'. j'ai chercher avec trimmer hand resistor sous gogo le image. Bein je trouve plus

Targeted
https://www.ebay.com/itm/200k-Ohm-M [...] 1621034144

c'etait handle le mot clef ...

Je cherche a identifier un composant sur un module HF, émetteur en 433.92 MHZ FM.

Le module est HS. Pas d'émission. Si je colle un petit tournevis sur une des pattes de ce truc, çà remarche...    Apparemment le tournevis sert d'antenne... Par contre si je soude un petit fil, çà marche pas !! Va comprendre ???

J'aurais bien voulu trouver le datasheet de cette chose, mais bon avec seulement comme info 100 ou 001 je vais pas bien loin...

Voilà la carte. Le composant recherché est entouré en jaune ... Une idée ?


On dirait un résonateur céramique. Je n'ai pas l'impression que ce soit une antenne céramique, mais c'est dur à dire.

Regarde si tu n'as pas une soudure sèche quelque part. Je me dis que lorsque tu poses le tournevis dessus, ca doit un peu appuyer sur le composant et améliorer le contact électrique alors que lorsque tu soudes le fil, ben il n'y a aucune force dessus donc forcément ca ne change rien.

Edith me dit que ca pourrait nous aider de poster une photo de l'autre face.

Bon sinon je me suis gouré de ref sur ma dernière commande. Si ça intéresse quelqu'un j'ai un lot de 10x antennes u.FL 868MHz de chez anaren (66089-0806), 4€ pièce.

Ça taxe comme reglette


Je peux t'envoyé une photo de l'autre façe, mais il n'y a aucun composants dessus...
Il y a simplement marqué la fréquence ( 433.92 Mhz - FM )

C'est bien possible que ce soit une résonateur céramique de 100 Mhz ?
Par contre, comment se fait la fréquence d'émission à 433 ??? Il s'agit ici d'un émetteur et  je ne vois pas de quartz ... Possible qu'il soit HS ? J'ai un simple oscillo de 50Mhz, pas sur que je vois vraiment quelque chose...

Poste la ici. C'est pour vérifier s'il y a une piste avec via dessus ce composant.
Si ce n'est pas le cas, alors ce n'est pas un résonateur qui a au moins 3 broches à connecter.

Des tournevis pour pas trimer avec les trimmers ...

Ils ont en à pas cher chez rs...
https://www.rs-particuliers.com/Web [...] 32479.aspx  (au lieu d'environ 6€ sur la bay)

Bon, merci à Aliexpress pour avoir prélevé chaque montant (<1€), séparément, ça me fait 1,7€ de frais de la part de ma banque pour les payements en dollar. Si on met le site en Euro il prélèvent des Euro ou toujours des Dollar?

Tiens donc, les Chinois qui ont tout ne semblent pas en vendre, ou j'utilise pas les bons termes...


Je paie toujours en €uros chez les chinois d'Ali.
Pourquoi tu as laissé la devise en Dollar$ ?

Bonne question. La prochaine fois ça sera en €.


C'est moins cher

+1

Moins cher en USD qu'en EUR.

Ki c'est qui fait le malin maintenant

Pas avec les frais bancaires. En tout cas pas avec ma banque.
