Reprise du message précédent :


C'est réparé

https://img.super-h.fr/dm/HGD2/IMG_20200220_212531.jpg

J'ai bien shunté la partie "Alim" comme conseillé.
Les 2 masses ont été regroupées, idem pour les 5V.

Après, je suis allé au pif pour connecter les 2 au niveau des 2 fils venant de la prise Euro
J'ai risqué quelque chose ?

Donc la partie jack est encore censée fonctionner.

Niveau longueur des fils, ça allait. C'est relativement propre (sauf les gouttes d'étain )
Fils refermés à la gaine thermo-rétractable

Pour le remplacement du connecteur, j'y ai pensé.
Mais entre Ali le rapide coronavirusé et mon inexpérience sur les "vraies" réparations, laisse tomber

Merci à vous topic

Je vais terminer ma soirée sur une VICTOIRE !!!

J'ai essayé de dessouder le régulateur, au fer à souder.
Les deux pattes : ok.
Le boitier lui-même : nope.

Bon, avec les deux pattes en l'air, je me suis dit que ça irait.

J'ai essayé de brancher la ptite alim après l'avoir réglée à 3.20 V.
Masse sur la pin 1, et Vout sur la grosse patte avec des fils de récup RJ45

Ca ne fonctionne pas, la tension s'écroule à 2.60 V mais je m'en doutais un peu.

Ensuite, réglage du buck truc à 3.20 V aussi.
Branchement et youpiiiiii ! La led bleue du moniteur s'allume. Après une 20aine de secondes, elle
passe à l'orange.

Je pense que ça valide un régulateur défectueux...?

Maintenant, il reste deux choix :
- soit je fous le buck dans un coin et ça reste comme ça le temps que ça tiendra ;
- ou j'essaie de remplacer le regulateur.

Je préfère la solution 2, mais où trouver le bon composant ?

sur aliexpress tu le trouveras pour 1€, mais peut être que tu peux aussi le trouver sur une carte d'alim d'un autre écran. Ces régulateur de tension en 3.3, 5 et 12v il y en a souvent a ce format

Oui, j'ai un peu regardé depuis tantôt.
Chez ali, y'en a, mais avec le virus en balade, vlà les délais de livraison...

J'en ai trouvé une floppée chez RS, mais je ne sais pas lequel prendre, ce n'est pas la
même référence

Si une bonne âme qualifiée pouvait jeter un oeil et me passer un lien, je lui en serais
très reconnaissant.

Lequel je pourrais prendre dans tout ça ? https://fr.rs-online.com/web/c/semi [...] 03.3V%205A

Celui-ci ? https://fr.rs-online.com/web/p/regulateurs-ldo/5339319/

J'ai un NIKOS L1084G-33 d'occasion mais dans un boîtier plus grand à priori (10x8mm le boîtier noir). Si tu le veux, 1,5€ en lettre prioritaire par Paypal.
Par contre pour désouder l'ancien il te faudra de l'air chaude.

@Aline : Trop gros et traversant. C'est un boîtier TO-220. Il te faut du SMD / CMS.

Edit : Et que le brochage corresponde bien sûr.

Si le brochage est bon ça serait celui-ci plutôt, mais il me semble que le tiens est plus petit, à revérifier. https://fr.rs-online.com/web/p/regulateurs-ldo/5339280/

Je suis un amateur comparé à la plupart des pointures ici ; cependant, je n'ai pas peur
de bidouiller, de manière honteuse si nécessaire

Du coup, un composant qui est traversant à la place d'un cms, c'est pas ça qui va
m'arrêter. Ca doit pouvoir se souder en surface aussi.

Je me dis qu'à partir du moment où j'ai le brochage de la nouvelle pièce pour comparer
avec l'ancienne, il doit y avoir moyen d'adapter, quitte à foutre des bouts de fils partout

Ensuite, l'écran était en don puisque en panne : partant de là, si je le fais crâmer, ça
m'empechera pas de dormir.
Je pourrais aussi couper au plus court et chercher en Chine un kit tout fait pour récupérer
la dalle

Le truc, c'est que j'adore bricoler et bidouiller, j'apprends plein de trucs et ça c'est bon, c'est
un chouette hobby

Tenez, pendant que vous postiez, j'ai sorti le fer à souder, et j'ai récup quelques pièces :
- des grosses diodes 1N5408
- une grosse diode 1N5822
- des trucs à 3 pattes : STK0765, PJ7912, PJ7812 (vu les datasheets, il serviront à rien ici).

Je vais attendre ce w-e pour les fdp gratuit et commander le truc chez RS. Il est plus grand mais
osef, j'adapterai d'une façon ou d'une autre.

Quant à dessouder le cul du vieux regul, ca finira à la pince coupante parce que je n'ai pas d'air chaud.
J'vais ptetre y flanquer un bon coup de laser, ça lui fera les pattes !

Note : sinon, bah je le laisserai en place, il va pas gêner des masses je pense.

Pouet

Je reviens solliciter un ptit coup de main : j'ai ouvert un vieil écran Iiyama.
Je ne sais pas s'il fonctionne ou pas, vu que je l'ai reçu sans son alim externe.

Je pense qu'il y a un regul qui pourrait remplacer le mien, dessus c'est inscrit :

AIC
1084-33CM
341B8

Et il est maousse, bien plus grand que le foutu.

Je peux tenter ?

Il faut revérifier le pinout mais en principe c'est bon. http://www.penguin.cz/~utx/hardwar [...] ic1084.pdf

Oui, le pinout correspond à celui que j'ai.

Une petite question à propos de ce "nouveau" : ça dit qu'il est ajustable, mais je n'ai pas à
m'en soucier, c'est juste ?
Typiquement, je vire le vieux, et je soude le "nouveau" à la place, et c'est tout ?

Ah...il faut obligatoirement une station à air chaud pour souder/dessouder proprement ces
composants, ou il y a une méthode plus à ma portée d'amateur ?

Non, ce modèle (-33) n'est pas ajustable, il sort 3,3V comme l'ancien. Sinon tu ne pourrais pas l'utiliser!

Pour le désoudage je vois pas autre chose que l'air chaud.

Je te remercie beaucoup

Aurais-tu une station à air chaud dans une gamme de qualité/prix abordable à me conseiller ?

Sinon, je pense m'en sortir à coups de "dremaile", ça sera pas beau à l'arrivée mais tant que ça
fonctionnera, ça m'ira.

Fais une recherche sur le topic dédié matos: https://forum.hardware.fr/hfr/elect [...] _372_1.htm

Ok, j'suis en train de lire un peu à partir de la fp.

Que penses-tu de ça ? https://www.amazon.fr/KKmoon-Num%C3 [...] ref=sr_1_1
En sachant que je me moque du fer, je suis déjà équipé de ce côté-là.

Au risque de me faire incendier (ce qui serait un comble, vu qu'on parle de chaleur   ), je me demande si
une connerie comme ça, ça ferait pas l'affaire pour pas cher, et vu que ça me servira une fois toutes
les années bissextiles ? https://www.amazon.fr/dp/B07HC3L7PP [...] k_detail_0

Après, c'est un peu compliqué de faire une recherche sur le topic "matos"

Les stations 858D sont une bonne référence

Bon. J'ai lu les 18 pages en intégralité

J'ai noté qu'avant la première utilisation, il est de bon aloi d'ouvrir la bestiole et de vérifier le
cablage de la prise secteur. Je ferai ça.

Une autre question : vu que le 1084 a la sortie sur son dos, comment ça se soude ?
Et sur toute cette surface, ou simplement sur la partie "externe" ?
(ca sera une premiere pour moi)

+1 pour une 858D. L'autre truc Amazon ne semble pas être réglable ni au niveau température ni au niveau flux d'air, pas bon.
Faut comparer les prix entre Ali, Ebay, Amazon etc pour trouver le bon truc au niveau prix et délai selon tes préférences.

PS: Prends du tape capton aussi pour protéger les composants autour et des pinces de Bruxelles (??) si tu en as pas.

Le "dos" du 1084 se soude à la pâte à souder (solder paste), mais cette dernière ne se garde que quelque mois selon le fabricant. Je pense que si tu étammes la surface avec un fer et de l'étain tu dois pouvoir souder le nouveau composant à l'air chaud. Pas testé.

Bon, j'ai un problème aussi.

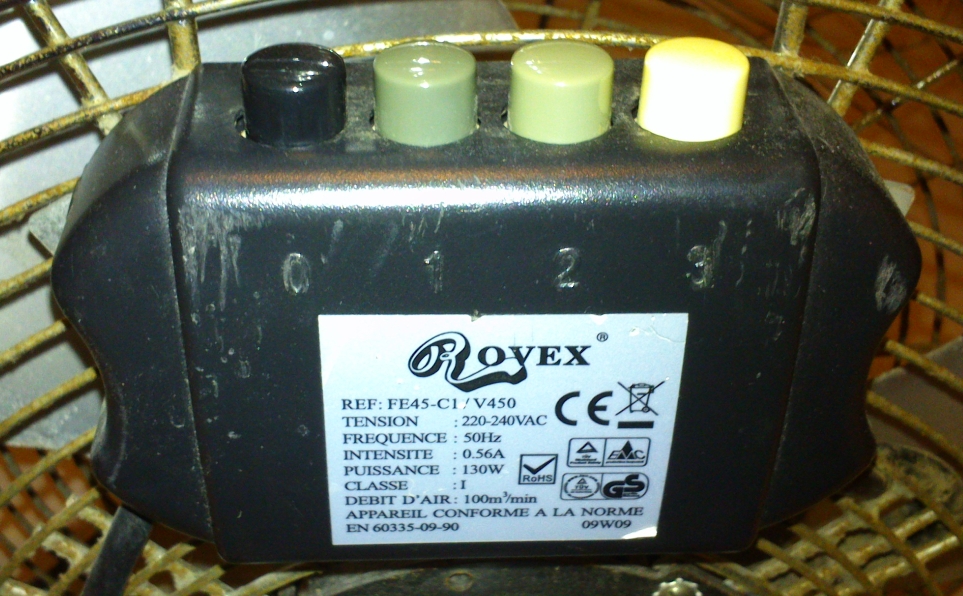

Je cherche le nom de cet interrupteur multi-positions pour un ventilateur non-chauffant. En gros on appuye un bouton, il reste enfoncé jusqu'à appuyer sur un autre - en théorie, en pratique il faut forcer et tenter dix fois pour que ça reste enfoncé. J'avais démonté et mis du lubrifiant, ça a aidé pour quelque jours seulement.

Comment on appelle ce truc et où en trouver à pas cher? Si nécessaire je peux démonter la boîte et faire d'autres photos. Il y a un condensateur aussi quelque part, du coup je sais pas trop comment l'interrupteur fonctionne exactement, mais si quelqu'un peut déjà me donner le nom...


Ouaip, j'ai vu pour le kapton.
La pince dont tu parles, c'est "brucelles". Ou tweezers en anglais.

Pour l'air chaud, ça m'ennuie clairement de prendre ça chez les Pékinois ( ) dans la mesure
où ça prend du temps à arriver chez nous, et également du retard supplémentaire induit par un virus alakon.

Tes boutons-clavier, j'en ai aussi, mais je n'ai aucune idée du comment ça s'appelle.

@Rat de combat : Radio button ?

https://twitter.com/harrybr/status/1107210406085488640

https://www.physicsforums.com/threa [...] ns.956716/

PS : Bon courage pour filtrer tout ce qui concerne le HTML/CSS...

Oui, le moteur de recherche ne retourne que ça et sur Ali et Ebay je trouve que des trucs pour autoradio. Je peux pas voir le machin Twitter.

Merci quand même, si quelqu'un a une autre idée...

interlock push switches

Je ferais un HB avec un commutateur circulaire :

https://fr.aliexpress.com/item/4000 [...] lsrc=aw.ds

ce qui importe le plus c'est le nombre de circuits nécessaires, du moment qu'il y a au moins 4 positions.

Oui ça va se terminer avec un truc comme ça je pense, merci. Après avec le virus les délais de livraison depuis la Chine...

Merci aussi à Natopsi.

Par contre ton lien est plein de cochonneries tracking.

Salut, pouvez vous m'aidez sur ce problème de batterie?

1) Marque : Robusta

2) Modèle : aspirateur SpeedClean S10

3) Date de la panne : ya 3 mois

4) Cause de la panne : inconnue

5) Problème rencontré : la batterie 22.2V ne charge plus et n'alimente plus l’aspirateur.
les cellules sont a 4V chacune ,24.33v entre bat+ et bat-, l'aspirateur fonctionne avec une autre batterie que je n'ai plus, j'ai une troisième batterie mais les cellules sont a 0.2V donc HS(j'ai dessouder les batterie)
la batterie se charge avec un chargeur 27v 0.64A sans passer par l'aspirateur.
quand je branche le chargeur le témoin de charge l'allume mais aucun ampérage ne circule.( je débranche le chargeur de la prise murale et le témoin reste allumer pendant 40 seconde)
j'ai pas détecter de composant mort ,toutes les diodes sont ok
j'ai des tensions fantaisiste entre M- et P+ rien de stable de 3v a 0.1v
entre P+ et GND 23.75V
entre p- et GND les mème tensions fantaisistes

6) Votre niveau de compétences en réparation/bricolage : 15/20

7) Votre niveau d'équipement en outils : tout sauf oscilloscope

8) Photos de votre appareil/panne : voici la photo de la 3eme batterie sans les batteries

https://i.ibb.co/D8YCN56/IMG-20200302-134549.jpg

ps: j'ai récupérer l'aspirateur car Robusta en a envoyer un neuf a mon cousin

En bas à droite,  avec le "Z", le fusible, tu l'as vérifié?



Suite et fin du réparagement de l'Asus 24 pouces, from HFR récup

J'ai eu la flemme de commander une station à air chaud. Pis j'ai pas mal de frais sur ma calèche
ce mois-ci, j'en suis déjà à ~700 eurals.

J'avais acquis un decap-hot chez Lidèlle, je lui ai collé la plus petite buse dispo, et j'ai entrepris de
dessouder le régulateur de l'écran donneur.
Il était plutot isolé dans son ptit coin à lui, donc j'y suis allé à basse vitesse, et il a fini par sortir.

L'Asus, là j'y suis allé au disque à tronçonner avec ma drémaile Lidèlle, des ptites entailles partout et il
a fini par exploser.

Long story short : j'ai pu le ressouder au fer, bien qu'il soit un peu plus grand que le naze.
Remontagement de tout le bordel : bam, il fonctionne impeccablement !

MERCI à tous ceux qui m'ont assisté dans cette réparation de n00b

Note : c'est la toute première fois que je répare quelque chose en faisant des mesures sur le vif.
Et ça m'a donné envie de continuer, d'aller au-delà du simple remplacement de condos bombés.

oui fusible Ok

Q5 et Q1 ?

Q1 = cs100n03
Q5 = 15n04aepg pas trouver de datasheet mais il est cabler de la meme maniere que Q2 a gauche Q9435

je ne sais pas comment les tester Q5,

je peux essayer de prendre Q1 et Q5 sur la carte sans accus et les remplacer.

merci pour ton aide

Quand tu essaies de charger une batterie branchée sur la carte via une alimentation et via le connecteur, faut voir si les transistors restent en open. Si c'est le cas, soit une protection empêche la charge, soit la commande ou le transistor est mort en open.
Je vois pas d'autres "gros" transistors.
Enfin ça peut être une piste.

j’ai dessouder les deux transistor et ils réagissent correctement comme sur cette video https://www.youtube.com/watch?v=zzvYsq4KCVc

mes cours d'électronique remonte a plus de 15 ans
du coup ce que j'ai compris la fonction de Q1, c'est de fermé le circuit entre le source et le drain avec la commande Gate

du coup j'ai mesurer la tension entre:
P+ et drain 0V
P+ et GATE 24v
P+ et source 24v
mème valeur avec le chargeur brancher

le gate du transistor va vers la puce U2 R16 pate 3
U2 = pt6007v aa

il faut quel tension sur le gate de Q1 pour qu'il ferme le circuit?

Regardes la ref de Q1 et trouve la dataheet.
Tu auras la tension de seuil.

ils disent +-20v, j'ai 0v donc le signal de commande ne marche pas
le U2 = pt6007v qui commande le transistor, le datasheet est en chinois

du coup si je branche un nouveau BMS comme celui la en paralelle:
https://www.ebay.fr/itm/BMS-6S-15A- [...] 3209309354

j’abaisse le voltage du chargeur a 25.5V et je charge la batterie par l'intermédiaire de ce nouveau BMS

ça devrais résoudre mon problème?

pour rappel cette carte de batterie a deux problème :
elle ne charge pas
et elle n'alimente plus l'aspirateur ( je suppose car les batteries sont a 4v donc charger a plus de 50%)

20V en tension de seuil, c'est pas la bonne valeur (VDS ?)
Pour un NMOS, ça tourne entre 1 et 2V (VGS)

Si les MOS sont bons, la partie BMS peut être défaillante si les accus sont bons. Essaie d'en trouver un avec équilibrage intégré.



La batterie de mon aspirateur à main est en fin de vie, il faut que je la remplace.
Je me demandais s'il était possible d'overclocker un aspirateur à main.

Actuellement il fonctionne avec 4 éléments "C" soit 4,8V, et c'est un peu molasson.
Ce serait jouable de lui mettre 5 éléments pour atteindre 6V ?
Est-ce qu'il faut également upgrader aussi le bloc d'alim ?

L'appareil en question est un Electrolux Rapido ZB4104, équipé d'éléments 1300mAh NiCd.

Merci

Le système de charge ne fonctionnera pas correctement si tu n'as pas le même nombre (et type) de cellules.
Et c'est pas dit que ton aspirateur aspire mieux (il y a peut être un régulateur de tension quelque part).
Je doute que ca soit une bonne idée.

si tu mets 5 éléments, il te faudra un chargeur plus gros, c'est sûr. Tu peux aussi gagner en puissance en le faisant fonctionner avec 2 cellules 18650, mais pour la charge il te faudra un BMS, et aussi la place de mettre tout ça

J'ai démonté l'engin, finalement c'est de la Ni-Mh 1300, c'est pas plus mal car plus courant et moins cher.
Par contre, le bloc d'alim fourni est spécifié 12V

Photo de la carte mère, tout est là, est-ce que vous voyez un circuit de régulation ?
