Reprise du message précédent :
DEEE -> déchets des équipements électriques et électronique (ou du genre)

BMS -> battery management system, l'électronique de sécurité dans la batterie (un petit circuit imprimé)

Crosspost avec le topic des vieilleries audio

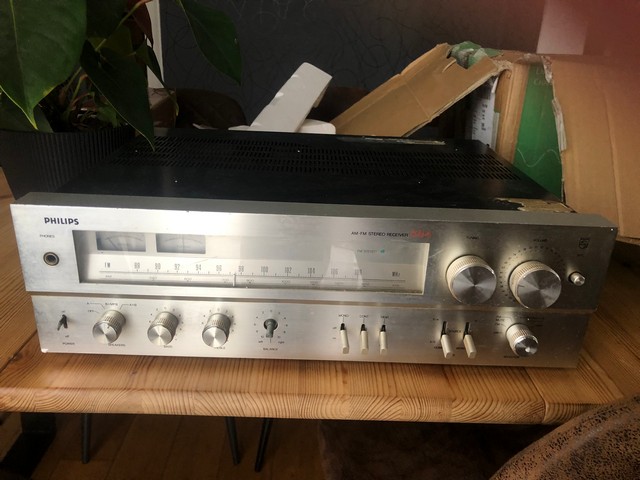

je viens de récuperer un vieux tromblon , Philips 22HR 684,

annoncé comme "s'allume, mais pas de son"

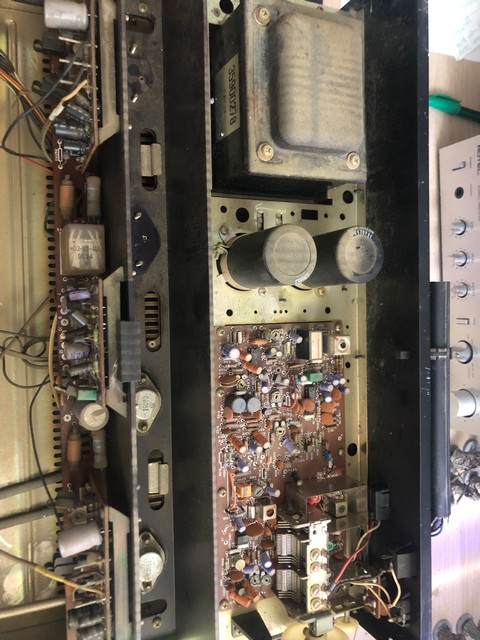

J'ouvre la bete, et, oh, suprise...

Il manque de 2 transistors de puissance, forcement, ca marche moins bien

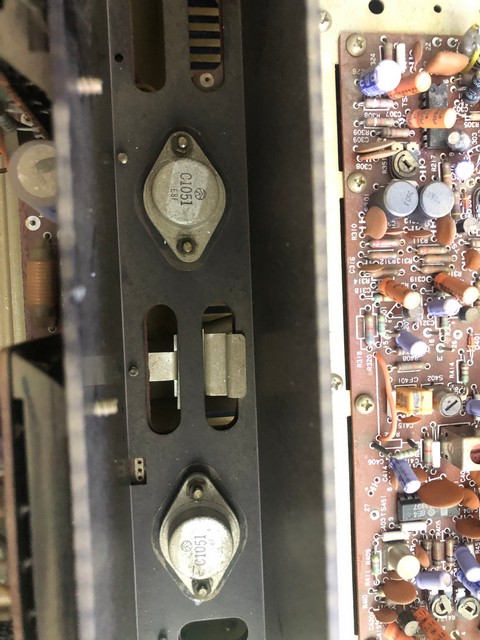

Voila la reference que je peux lire sur le dos


C1051, si je cherche juste ca, ce sera la bonne ref, vous pensez ?

Ajoute 2s : 2sc1051
Transistor bipolaire de puissance npn 150V 5A hfe 60
On en trouve à 5€ piece
Par contre je doute qu'il n'y ait que ça de cassé.

Si les transistors ont dégagé, possible que ce qui pilote en amont soit mal en point aussi. Et si tu remplaces les transistors normalement il y a des réglages à refaire pour avoir une polarisation juste sans se retrouver avec du DC ou de la distorsion.
Après, peut être que celui qui s'est barré avec ait juste eu envie de récupérer deux transistors en bon état pour sauver un appareil de valeur supérieure...

Juste pour info, les transistors de puissance faut surtout pas les prendre chez Ali, Ebay et similaire. Garanti de recevoir des fakes.

Pas de son du tout ? Les deux transistors de puissance, c’est pour une voie. Les deux restants devraient fournir du son sur le canal approprié.
Ça se dépanne facilement ce type d’ampli. Faut aussi vérifier et changer probablement le driver, qui semble ici clipsé entre les deux transistors de puissance. Résistances qui alimentent, fusibles …
Schéma >>ici<<

Merci et si, toujours par curiosité, je voudrais en acheter, vous me conseillerez quel site ?

J'imagine que ce site est plus fiable qu'ali-ebay ?
https://www.retroamplis.com/TR-2SC1051

Sinon faut trouver un équivalent qui se fabrique encore et le commande un we chez rs-particulier

Pas sûr. C'est domicilié en Espagne (ce qui n'est pas un soucis), mais les CGV traduites par machine n'inspirent pas confiance je trouve...

Les transistors en boitier TO-3 on dirait que ça ne se fait plus en neuf

TO-204...


Bonsoir,

Petit retour concernant ma batterie hs bosh 12 v.

J'ai compris que ma batterie était hs avec vos messages et je me suis permis de l'ouvrir grâce à des tutos yt.
https://youtube.com/playlist?list=P [...] TkO6FizbmO

Comme d'habitude, on ne doit pas vivre dans le même monde. J'ai bataillé ferme et je l'ai "charclé" et si elle n'était pas hs avant, maintenant, elle l'est.

Je n'ai pas pris de photo tellement j'ai honte.

Bref, j'ai contrôlé mes accus et j'ai trouvé deux accus à 0.7 V et la deuxième à 0.5 V environ.

Merci d'avoir pris le temps de me répondre.


Écran reçu.
Monté en 20s.
Fonctionne, les couleurs ont l'air OK, même si celui là pour le coup parait techniquement (emplacement du CI et pcb souple) un peu différent des 2 autres, et il n'a pas de référence imprimé au dos.
Fournit avec 4 bouts de double face 3M pré découpés, en théorie ça doit pouvoir être étanche

J'ai fait une partie de super digestion moose et j'ai même battu mon high score => cet écran ne doit pas être mauvais

Edit : Je viens de mettre le double face 3M, je ne sais pas si c'est du vrai mais clairement il colle beaucoup plus que celui de l'autre écran

Hello,

J'ai un autoradio qui s'allume et fonctionne correctement hormis la sortie du son qui coupait par intermittence (de plus en plus) en chatouillant la prise derrière ça remarchait parfois. Maintenant le son ne sort plus du tout.

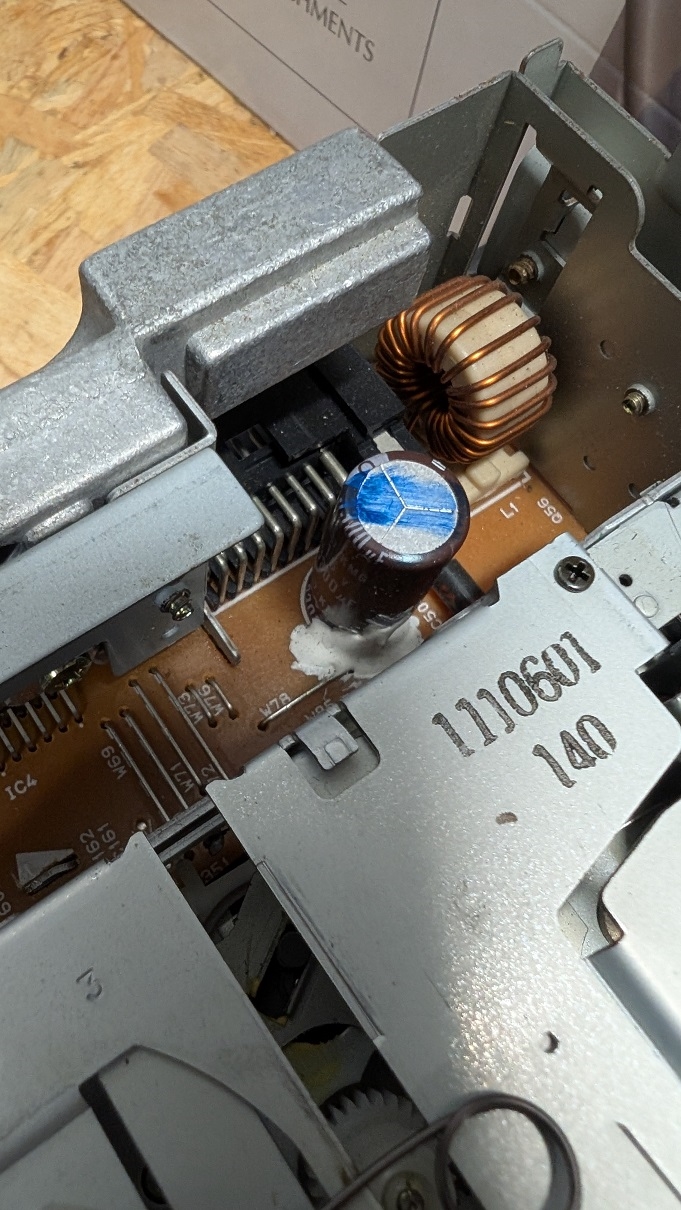

Les soudures sur la connexion à l'arrière de l'autoradio est OK, les continuités OK, par contre je me demande si ce condo est pas HS



Est-ce que ça pourrait venir de ça ? Merci

C'est de la colle, mais attention, certaines colles peuvent devenir corrosives (et bouffer des pistes/broches). Il date de quand cet appareil?

Sinon un condo HS est souvent gonflé, mais pas tout le temps. Ton histoire me fait plus penser à un faux contact. Un multimètre en ohmmètre est trop "lent" pour détecter ça en tortillant les fils/fiches, il faut se mettre en mode continuité/beepeur!

Ce condo est sur l'alimentation, ce n'est pas lui le soucis (ou alors tu aurais d'autres soucis que juste le son)
Effectivement si ça revenait en secouant c'est clairement un mauvais contact.
Peut etre une soudure seche sur le connecteur DIN de sortie.
Tu n'a pas précisé si le son se coupait sur un haut parleur ou tous ?
Est-ce que l'autoradio continu à fonctionner normalement quand le son est coupé ?

L'autoradio a bien 20-25 ans.

Le condo n'est pas gonflé et ne semble pas ouvert pour ça que j'avais un doute. Tous les haut-parleurs cessent de fonctionner, le reste est toujours fonctionnel.

J'ai bien testé en mode continuité sur les broches de l'autoradio. Je n'ai pas testé sur la prise câblée cependant...


a... c'est cheloud comme symptômes :-/


une chose commune à tous les HP:  le retour masse.



Bien vu, c'est quoi le model de l'autoradio ?

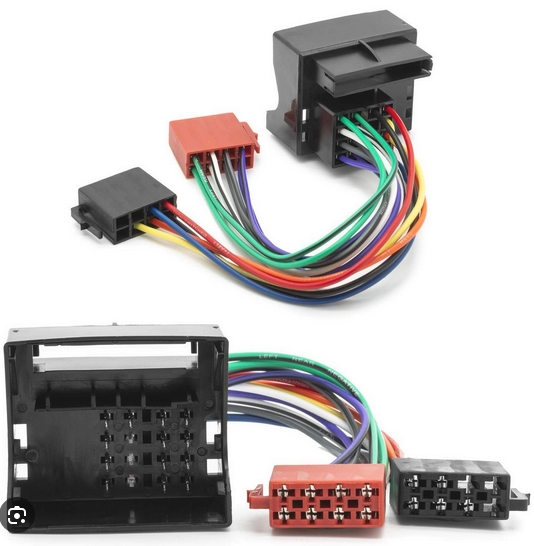

C'est une prise spécifique à la voiture ou un adaptateur DIN ?

J'ai testé avec un seul haut-parleur puis un autre, pas mieux.
J'ai le manuel avec tous les schémas électroniques et références, ça pourrait être l'ampli de l'autoradio, ça se trouve pour une 15 aine de balles livré mais aucune idée de comment tester ça, ça va finir en autoradio d'occasion je crois...

Kenwood KRC-279RA, prise spécifique en sortie d'autoradio, ensuite j'avais tout câblé en direct (dominos, j'ai déjà vérifié à ce niveau là) car c'est une vieille voiture.

4*26W RMS donc ampli en pont donc que des fils indépendants pour les 4 haut parleurs.
Par contre je ne comprends pas quand tu dit que tous les HP se coupent mais que tu n'a testé qu'avec un à la fois.
Peux tu le brancher dans la voiture, mettre de la musique avec les 4 (ou 2 ?) haut parleur branchés.
Et la tu nous dit si ya 1 seul HP dont le son se coupe ou tous, et si quand tu secoue la prise ça reviens sur un ou tous ?

Nb : très bon choix d'autoradio pour l'époque, je kif les kenwood

Ps : si tu peux essaye de faire une photo "en situation" c-a-d branché, notamment la prise de derrière.

Qu'il y ait un ou plusieurs hauts parleurs raccordés aucun son ne sort même pas les beep des touches. J'ai testé avec un seul HP au cas où il y aurait un fouteur de merde dans le lot
Agir sur la prise ou les fils n'a plus aucun effet, tapoter sur l'autoradio non plus.

A, mince ça va être moins facile du coup.
L'ampli qui est dedans est certainement un tdaxxxx c'est plutôt increvable.
Il faudrait sortir l'oscilloscope pour mesurer si un signal audio arrive sur l'entrée de l'ampli et aussi voir si la commande de mute n'est pas active.
Bref ça fait beaucoup quand tu dois pouvoir trouver l'équivalent à pas cher sur le bon coin




J'ai pour habitude d'utiliser une ampoule (230V 60W) en série sur l'alimentation des amplis que je bricole pour limiter la casse en cas de "surprise" à la remise sous tension.

Mais cas particulier ici, je suis sur un appareil US en 120V (que j'alimente via un transfo 220/120 qui doit dater des années 60...).

La question à 100 balles: L'ampoule en série avant, après le transfo 220/120 ou oseb ?



Si ça réagit aux sollicitations mécaniques, ça sent quand même très fort la soudure sèche. Trouver toutes celles le long du circuit audio : ampli intégré, connecteurs... Et repasser un coup dessus. Ca ne demande pas de compétences de diagnosticien et c'est un bon départ !

L'ampoule doit etre au plus près de l'appareil a tester, donc entre l'ampli et le transfo de conversion
Nb : je pense que tu peux garder l'ampoule 230/60w, sur le 120V ça sera comme une ampoule de 30W

Bonjour, ce n'est pas pour une réparation que je viens ici, mais pour des conseils des bricoleurs avisés.

J'aimerai mettre un lave vaisselle dit "pose libre" a l'emplacement d'un lave vaisselle encastrable. Je veux juste pouvoir le mettre et le reprendre plus tard  (look, jeux, plainte...je m'en fou, c'est du temporaire). Le plateau s'enlève dessus ?

En règle générale oui il s'enlève, j'ai eu le cas pendant 10 ans

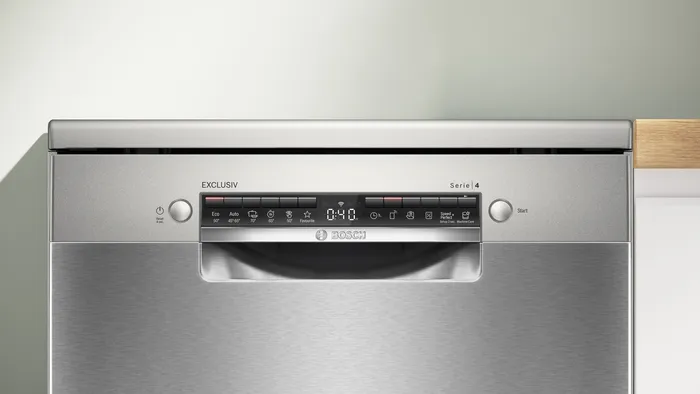

https://media3.bsh-group.com/Produc [...] 3_def.webp

Cette photo me met le doute. Quelqu'un en a un en pose libre ? si oui quelle est sa hauteur sans plateau ?

Type d'installation: ..............................................................Pose libre
Hauteur avec top amovible: ......................................................30 mm
Dimensions de l'appareil (HxLxP): ...................... 845 x 600 x 600 mm
Profondeur porte ouverte à 90°: .......................................... 1155 mm
Pieds réglables: ................................................................... Oui - tous
Réglage maximum de la hauteur des pieds: ............................. 20 mm
Plinthe réglable: ........................................................................... Non
https://media3.bsh-group.com/Docume [...] ELI06F.pdf

Salut daniel-12,

Mon expérience chez Bosch/Siemens, le plateau s'enlève.

• Hauteur avec plateau 85 cm
• Hauteur sans plateau 82,5 cm

Salut

Je poste ici par hasard, je ne vois pas sur quel topic poser ma question.

Est-ce que l'un(e) de vous fait de la soudure TIG ?
Est-ce que la marque VEVOR vous parle ? Est-ce que c'est sérieux ?

J'ai trouvé un poste TIG pas trop cher, mais ne connaissant rien je préfère demander avant de me lancer dans un truc débile
https://www.vevor.fr/soudeuse-tig-c [...] 0276120854

Ce serait pour un bouffadou en laiton de ce type : https://www.moinat.ch/en/chenets-pa [...] canne.html
La tête s'est dévissée du manche, et le pas de vis est foutu. Je me suis dit que c'était la bonne occase pour envisager un poste de soudure TIG
Celui du lien ci-dessus a l'air de convenir, mais le manuel est famélique et j'ai du mal à piger le fonctionnement du bidule.
En particulier p.9, que doit-on brancher au point G (pas de blagues svp ) "TIG Gaz interface" ?

Merci d'avance à ceux/celles qui répondront

Bah faut que t'ai une bouteille d'argon avec un détendeur/régulateur de débit a brancher sur cette entrée. Ca te coûtera plus cher que le poste

Je me disais bien qu'il y avait anguille sous roche

Mais sinon c'est sérieux Vevor ou à éviter ?

C'est une marque chinoise qui rebadge du chinois plus ou moins sélectionné. C'est assez entrée de gamme et un peu rustique.

Le truc c'est que je me vois mal acheter un truc trop cher pour ce que j'aurais à en faire.
Y a le bouffadou, mais ça peut servir à autre chose, sait-on jamais.
Comme je me suis mis à la forge, j'aurais peut-être besoin de souder une barre d'acier pour simplifier la frappe. A la pince seule c'est vite casse-gueule.
Et sait-on jamais si je me mets au damas un de ces jours (c'est bô de rêver ), ce sera bien pratique pour souder les plaques.

C'est d'autant plus hors sujet que la question aurait été mieux ici : https://forum.hardware.fr/forum2.ph [...] =0#t478336

Vevor c'est une marque chinoise qui travaille avec plusieurs fabricants partenaires. Leurs produits sont distribués dans le monde entier depuis plus de 15 ans maintenant donc ils essaient de maintenir une certaine qualité pour ne pas saloper l'image de la marque, contrairement à d'autres qui vendent de la merde avant de disparaitre. Mais ça n'en reste pas moins du matériel à visée low cost. Un peu le parkside chinois quoi

Il y a Cyrob, un youtuber français électronicien et bricoleur régulier qui a testé pas mal de leur matériel (toute proportion gardée vu le catalogue énorme), et qui je pense s'efforce d'être objectif dans ses vidéos.


Presque toujours ça s'enlève, avec un système du genre 2 vis planquée dans la cuve à retirer puis on coulisse en arrière pour déboîter le truc. Regarde la notice, cherche "amovible", "plateau", "top"... Et les dimensions.
Tu peux aussi jouer sur la hauteur des pieds.
Par contre si ton emplacement est vraiment millimétré vaut mieux vérifier pour éviter les soucis.

Ok c'est un peu la réponse que j'imaginais, et ça a l'air de coller à peu près à l'utilisation peu soutenue que je pourrais avoir.

Désolé d'avoir posté ici, mais comme je te tiens, tu sais si ça dure longtemps une bouteille d'argon ?
J'irais demander sur l'autre topic si c'est trop HS.
