Reprise du message précédent :
Et du clavier mecanique DIN IBM par paquet de 30

DIN to PS2 to USB

Ca marche ça ?

Din to PS2 oui en tout cas : https://www.amazon.com/SF-Cable-Fem [...] B0016RTMQE

Ça c'est du PS2 To Din

c'est ce qu'il faut, le 386 a un din femelle non ? (sauf si c'est un ibm)

Au passage, c'est un 386SX ou un DX ? (sur les SX les barettes SIMM vont par paire, sur le DX par 4)


Euh tu peux mettre la quantité que tu veux ...

Sur le 386DX 40Mhz que j'avais assemblé a l'époque, j'avais qu"une SIMM de 4 Mo ...


Une simm 32bits precise, les simm 8bits doivent etre un multiplicateur du bus externe, 16bits sur sx et 32bits sur dx

Il y un 386 DX-25 et un SXL-33

Je sais pas ce que je vais en faire mais là c'est dérouillage et nettoyage complet car stockés dans une grange ;(
Mais les intérieurs sont plutot bien conservé étonnemment.

La chance : Pile tadiran externe !!! aucun coulage !

L'une des carte mère a 4 barettes mémoire (4x256) sur picot et non slot

C'est pas du cache ?

le L de SXL c'est low conso un truc du genre.

le cache il y a 8 ou 9 puces non ?

C'est bizarre j'avais jamais vu ça de ma toute ma vie vivant


bigre, meme ibm n'a pas osé sortir un truc pareil

elle est énormément chargée en composant, tout doit etre intégrée dessus.

Ouais ça vaut pas grand chose.
Par contre la DDR2, ça s'achète pas ça, ça se donne !

Si tu as 2x 2 go de DDR2 PC6400  en rab je prends


Tu veux plutôt dire que les gros circuits intégrés n'intégraient pas suffisamment de fonctions et qu'ils ont du intégrer pleins de petits circuits intégrés pour pouvoir intégrer tout ce qui est nécessaires à l'intégration du 386 ?

perso je connais des trucs comme ça, il n'y a rien dessus, donc tout doit etre ajouté via des cartes filles.

PS: 386SX donc cpu soudé.

Ok tu parle des trucs genre port série et contrôleur de disque...
Vue la tete de la mobal du vieux 386 m'est avis que rien n'est intégré dessus.

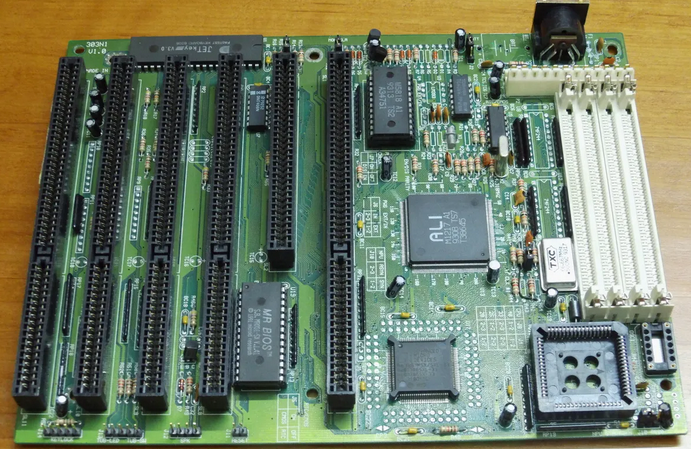

Pour simplifier l'ensemble des composants servent à faire ce que fait le gros chips ALI sur ta photo.

ouai je pense savoir ce qu'ils ont fait, ils ont pris le design d'une mobo 286 et lui ont collé un 386, peut etre une des premiere mobo 386.

Les 386 avaient a dispo des trucs full intégré comme sur ma photo. (full intégré c'est entre guillement, car au final il y a juste : bios, clock, clavier, rtc, ram, isa)

Aller petit retour sur le sauvetage du 386 SXL 33

Je pars donc de ça :



Y'a pas mal de rouille... Mais surtout à l'exterieur !


J'ai rezingué l'intérieur de toute la carcasse..


C'est parti pour le remontage


Disque dur rack de 40 Mo Seagate... celui là me plait


Et voilà le résultat extérieur...


Evidemment qu'il boote, vous en doutiez  ?? ^^

ça démarre sur un logiciel de taxation, je ne sais pas à quoi il sert... Mais il ne fonctionne pas sans la clé de protection branchée sur le port //

C' est à dire ?

J'imagine que ça veut dire qu'il a refait le traitement de surface.
C'est possible à faire en diy ?

Tel est l'objet de ma question

d'ailleurs il faut configurer tout sur msdos 6.22 et tout a la fin lancer memmaker, ça fait des miracles d'optimisation dans l'espace 640ko


Peinture au zinc pour garder les contacts électrique mais stopper l'oxydation surtout
Mais le probleme c'est de la peinture qui reste molle rien à voir avec du vrai zingage à électrolyse.
Je fais ça surtout pour éviter la rouille.



D'ailleurs, n'y aurait-il pas un pack DOS 6.22 optimisé 'de base' en FR zippé quelque part directement à poser sur le HDD et ensuite on ajuste pour l'ajout carte son, SCSI ou autres ??

  Mais j'en suis pas encore à l'utiliser, j'en ai un autre à nettoyer, et ça me prend un max de temps avec tous les détails car je démonte intégralement tout ce qui est démontable



edit : le logiciel c'est de cette boite : https://www.cieme.com/notre-histoire.html

Le Haswell 4770k a plus de 10 ans !

C'est donc un vieux clou. Mais le mien, je l'ai acheté fin janvier 2014.

Ça reste une bonne machine dont les circuits AVX2 rendent de bons et loyaux services. Je ne compte pas changer.

Je l'ai aussi (4790) lol

Mon 3790x aussi se qualifie

J'ai

Pentium 4 (mobo msi neo en dual ddr)
Core2 (un dell xps e6600 et un assemblé q9550)
I7 Haswell

Et mon actuel 5700x bien sur

Autant j'utilise le q9550 et l'haswell, mais les 2 autres pourrissent.

Je n'ai que l'haswell et un netbook de 2009 mais j'en suis content.

J'ai viré mon haswell 4770 y a qqes semaines remplacé par un 13700


RDV dans 10 ans

Alors tu ne crois pas si bien dire !

Il s'agit vraisemblablement d'une carte mère format AT, initié par ... L'IBM AT (voir ici pour des photos de la carte mère https://theretroweb.com/motherboard [...] -1-6133920 )

À ne pas confondre avec le Baby AT que tout le monde s'est mis à appeler "AT" par habitude, mais le véritable format AT c'est celui-là.

Erreur 404


https://theretroweb.com/motherboards/2912


Je vous informe que suite à une défaillance simultanée de 2 condos tantales de merde    qui font chier le vieux matos, 2 courts circuits ont envoyé du 12v dans le 5 ou le 3.3 et du coup la CM, le disque dur la carte vidé et même le lecteur disquette ont grillés
J'avais nettoyé intégralement l'alim qui est de loin la plus complexe que j'avais eu à nettoyer (2 PCB ultra denses et des cartes filles verticales).

De rage , j'ai tout jeté à la dechet.


Pas facile d'utiliser le bon jargon car il y a plein de CM qui sont ambigues :
clavier DIN, carte mère géante avec I/O et specifique au boitier (ou l'inverse) mais j'ai des carte mère AT avec clavier PS2
clavier DIN seulement sur la CM, pas d'I/O, genre baby AT
ATX : CM avec alim ATX mais y a des carte mère AT avec alim AT et ATX





oh noon

j'aurais bien aimé un dump des ROMs car cette carte est totalement inconnue sur Theretroweb (+ des photos, osef si la carte marche ou pas pour une photo )



J'avoue que ça peut rendre assez confus, après je ne me base pas sur les connecteurs pour définir le format de la carte mère. Sinon on pourrait confondre un XT avec une cm baby AT (c'est pratiquement la même chose en fait), sauf que si on branche un clavier AT dedans, ça marche pas

(PS j'ai réparé le lien sur mon post, Kyjja a trouvé le bon après ceci dit)

Sinon, laissez-moi vous présenter cette carte mère Acer de 2001



Elle ne paie pas de mine (chipset SiS ), mais elle a une valeur sentimentale importante pour moi car c'est la carte mère de notre premier PC, acheté en 2001. Et surtout j'ai envie de l'utiliser pour répondre à des questions "et si".
Comme "Et si mon père avait acheté une vraie carte graphique PCI plutôt que de laisser l'igp moisi ?" (Il m'a dit y avoir réfléchi à l'époque mais ne l'a pas fait au final).
Ou bien "Et si on avait upgradé le celeron 633 d'origine avec un p3 1GHz ?"
Ou encore "Et si on avait installé windows XP plutôt que de le laisser sous Windows 98 ?"

Le problème, c'est qu'elle est gravement blessée, voici ce qu'on peut observer au dos :


Comment c'est arrivé ? Je ne sais pas vraiment, il faut que je raconte un peu plus son histoire avant.
Vers 2006 l'ordinateur dans lequel elle se trouvait commençait à planter aléatoirement, et plus ça allait et plus ça empirait. Et puis en 2008 on l'a remplacé par un Core 2 Quad Q6600 flambant neuf.
Du coup quelques années plus tard, alors que je commençais à venir lurker par ici (probablement vers 2012-2013), j'ai appris l'histoire de la capacitor plague des années 2000 alors je me suis dit que j'allais y jeter un œil, et quand je l'ai ouvert ça n'avait pas raté !

Du coup j'avais commencé à les remplacer (notamment avec des condos piqués sur des cm socket A HS )

Sauf que je crois qu'il me manquait les valeurs des condos proches des deux MOSFETs en bas à gauche du socket du CPU. Du coup je l'ai rangée et ensuite j'ai dû les commander, et enfin je les ai changés tous les trois eux aussi.

Et c'est quand j'ai voulu tester la carte mère qu'elle n'a plus donné de signe de vie et que j'ai observé cette méchante éraflure sur le dos

Depuis elle dormais dans une boîte, attendant patiemment que j'acquière les skills nécessaires pour la réparer une nouvelle fois.


Ce jour est arrivé Je me suis acheté une loupe binoculaire pour faire de la soudure plus précise et c'était l'exercice parfait !!

Du coup voici un petit aperçu de la progression de la réparation


J'ai aussi acheté du vernis de PCB à faire sécher aux rayons UV d'une petite lampe torche






(j'en ai bien chié pour les deux pistes à droite qui font une courbe )


Et voici le résultat final !!


Du coup avec impatience je la branche et ...

Court circuit, l'alim s'éteint immédiatement.

J'ai pourtant bien fait attention à vérifier que chacune des pistes ne touchent pas (puis en plus ça ressemble à des pistes de signaux, pas d'alimentation)


Au final c'était juste la paire de cavaliers "siamois" en bas à droite de la cm qui contrôlent la taille de la ROM qui étaient tournés à 90° et qui causaient le court circuit


Cette fois-ci plus de court-circuit, je m'empresse de mettre une carte de POST dedans.
La CM bipe plusieurs fois et la carte de POST affiche ceci


C'est très très prometteur tout ça !!

Sans plus attendre je met de la RAM et branche un écran





Malheureusement l'histoire ne se finit pas là ...

Plus tard j'essaie de la rallumer pour essayer d'aller plus loin et éventuellement rebrancher le disque dur de l'ordi (que j'ai toujours, sans lui cette réparation aurait moins de saveur, car là je pourrais retrouver l'install qu'on avait quand on l'a stoppé en 2008) et là c'est le drame ...

Un autre court circuit ...


Je recheck un peu partout à la recherche du court circuit.


Il s'avère que l'un de ces deux MOSFETs (celui du haut) a décidé de mourir aujourd'hui (sans doute que passer au moins 2 ans avec des condos de merde, branché à une alim de merde qui était ridiculement petite et qui quand j'y repense me fait un peu flipper vu la tronche qu'elle avait, a endommagé ces MOSFETs à petit feu, et ensuite redémarrer après 15 ans a fini de l'achever).

C'est officiel, cette carte mère me trolle

Mais je ne compte pas encore lâcher l'affaire, j'ai aussi l'outillage pour remplacer ces choses là

Je ferais une suite dès que j'aurais reçu les nouveaux que je viens de commander, c'est à dire vers mi septembre ...

Beau travail


Superbe!

Tu partais vraiment de loin! Tu as réussi à éliminer quasi toutes les traces de corrosion, peinture intérieur au top, pour le bouquet final, une peinture extérieur du capot avec un jolie beige AT et même une tentative sur la façade pour un rendu comme neuf!
