Reprise du message précédent :


Su ?

Tempus c'est un modèle de Fujitsu ?



j'ai cru que c'etait une commande linux
























je te suis













pas de trop pret

j'ai ressorti du placard mon haswell et vous savez quoi... ba il marche lol

par contre c'est un HP, mais il a la bonne idée d'etre en micro atx avec une vrai alim atx... sauf que tout est monté a l'envers, en gros comme si le pc était posé a l'envers  (en gros l'alim est en haut et le cpu tout en bas avec le ventilo extraction tout en bas), curieuse idée qu'ils ont eu...


Est-ce que ça veut dire que la mobale est à gauche du boitier avec les ports PCI/PCI-E en haut ?
C'est curieux mais certains assembleurs ont toujours aimé les bizarreries .

il a rien de particulier, il est juste posé a l'envers

En gros, l'alim est en haut du boitier, alors que la logique voudrait qu'elle soit en bas en retournant le boitier.

Par contre ça interdit une alim avec fan de 120mm sinon le ventilo se retrouve contre la tole..


me semble que sur ce modèle la façade est enclipser, tu retourne le boitier tu remet la façade et voila le tout a l'endroit

il faudrait peindre le dessous du boitier en noir par contre

C'est juste du BTX

non, le BTX les ports PCIE seraient de l'autre coté.

La c'est vraiment un micro atx dont on pose le pc a l'envers, rien d'autre.

Et en btx le ventilo du gpu est tourné vers le cpu.

Tient j'en ai fait une vidéo de mon pc BTX https://odysee.com/@ClankGeek:c/dellxps710:5

C'est simplement du reverse-ATX. Il y a eu des boitiers pour assemblage comme ça de vendus aussi. Par exemple chez Lian-Li.


ah voila le bon nom cool

par contre ça n'a aucun interet ? a part ajouter des inconvéniant bien sur (sens de la chaleur... alim a l'envers donc compliqué a changer)


Je ne serais pas surpris que certains fabricants de boitiers fassent ça par économie d'échelle pour partager convertir un boitier ATX en BTX en changeant un minimum de pièces ou pour partager un maximum de pièces entre un boitier desktop et tour.

On voyait des trucs du même genre avec des boitiers Baby-AT et Micro-ATX, où il y avait tous les perçages sur la plaque où vient la mobale et le constructeur changeait juste la plaque où viennent se fixer les équerres de cartes PCI et l'IO shield (ou connecteur DIN de clavier).

Mais du coup l'intérieur du boitier était bordélique avec parfois l'alim à l'envers, le refroidissement et le cable management mal foutus.


34 kg

il donne toujours l'impression d'etre collé au sol

mais en finition il est impressionnant ce dell

Bon vu le bruit d'aspirateur... les perf de merde c'est uniquement pour collection un truc pareil.


Les deux conceptions ont émergées presque en même temps et ce HP reprend en fait un positionnement adopté également par Lian Li sur le V1000 (par exemple, mais l'alim est en bas).
C'est juste du micro ATX avec l'ouverture sur la droite (PC de face). La carte mère est donc inversée pour que les connecteurs restent orientés vers l’arrière.
C'est pas idiot comme principe, puisque ça permet d'avoir un CPU plus bas, ne subissant plus l'éventuelle chaleur du GPU.


Bonjour à tous,

J'aurais besoin de vos lumières.
J'ai récupéré récemment quelques vieilles unités centrales.
Pour la plupart je sais bien ce que c'est (des UC à base de Pentium II et III, j'ai commencé avec ça donc ça va   ).

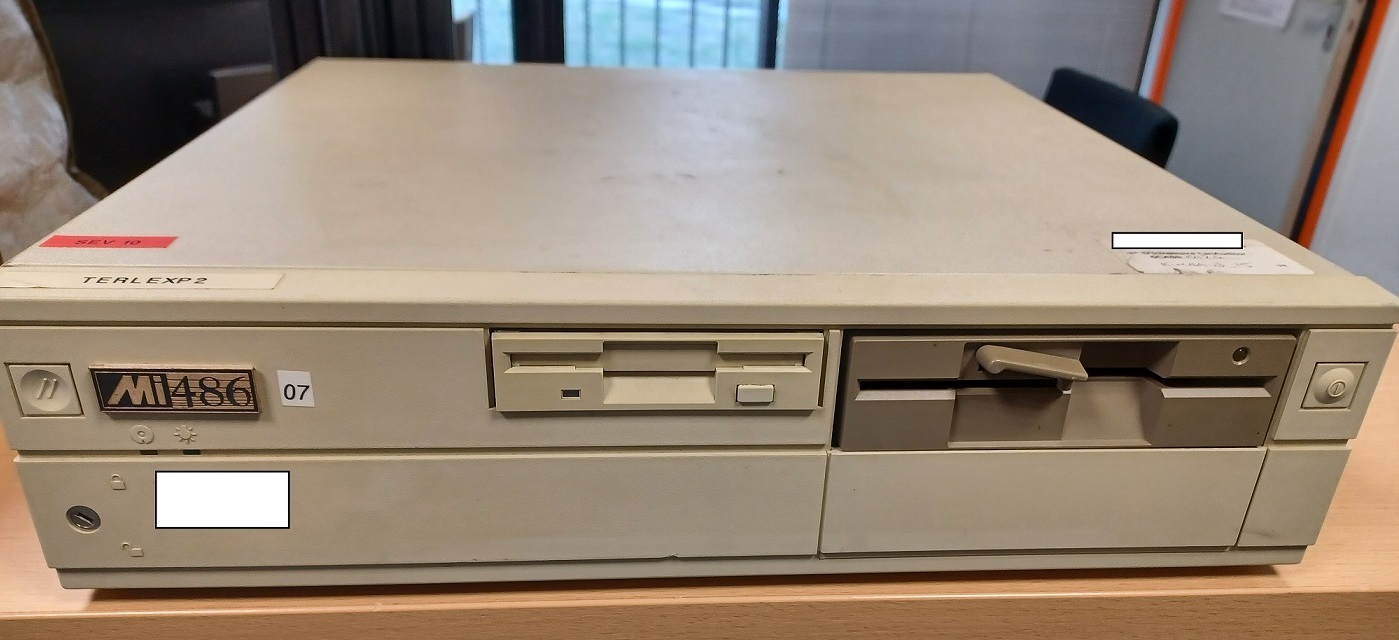

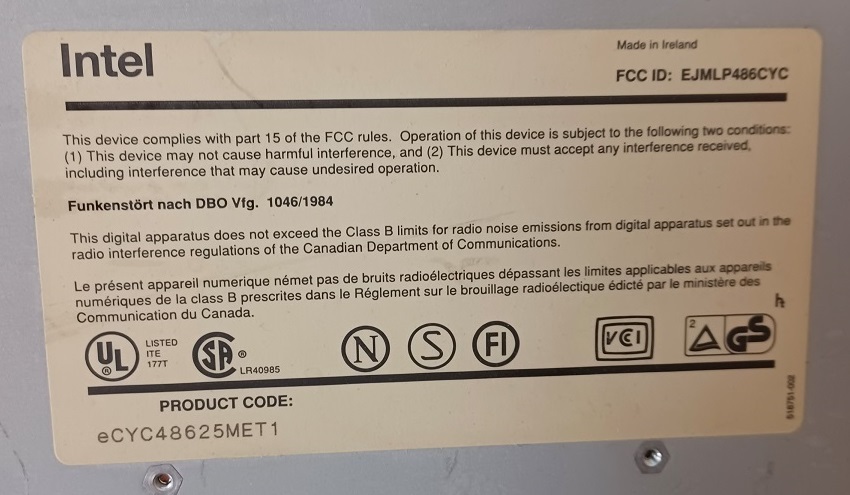

Mais pour une je sèche un peu, en voilà deux photos (façade et l'étiquette collée dessous) :





Vu le nom de la bête je me doute qu'elle doit être à base de CPU Intel i486.
Mais pour le reste, notamment le constructeur de la bête, pas moyen de trouver d'info sur le net.

Donc si quelqu'un connait ce modèle et peut m'en dire un peu plus ce serait super.

Merci par avance.

Hello

on ne voit pas tes photos


https://fcc.report/FCC-ID/EJMLP486CYC


Maître Chris a été plus rapide, la classe habituelle

@It_Connexion : Ha mince je vais reuploader les photos si ça fonctionne pas, enfin visiblement que chez toi vu que chriskenoby a réussi à les voir

@chriskenoby : merci de ta réponse. Pour tout t'avouer cette page je l'avais trouvée, mais je ne vois pas trop quoi en tirer

En fait j'aurais voulu notamment savoir quelle était à l'époque la configuration de la machine pour voir ensuite si celle que j'ai correspond (du genre quantité de ram, disque dur...).
Mais ça doit être trop vieux pour avoir été documenté sur le net à un moment.


Est-ce que tu peux identifier la mobale avec quelque chose sur cette page : https://arvutimuuseum.ee/th99/m/m486_5.htm ?

Je pense fortement à un 486, le nom, les 2 lecteur de disquettes...
Tu peux ouvrir et faire une photo ?
NB : si c'est bien un 486 garde le précieusement ça a pris de la valeur ces trucs.
Un 486 complet fonctionnel ça vaut 200€ !
---------------- https://www.computerworld.es/archiv [...] s-sistemas -----------------------------
29 JANVIER 1993

La filiale espagnole de Metrologie Internacional et distributeur exclusif des systèmes Intel a décidé de donner un nouveau nom à ses produits. Ainsi, ces systèmes, actuellement intégrés en trois familles, seront distribués cette année sous leur propre nom dans toute l'Europe : MI486. Selon le directeur général de l'entreprise en Espagne, nous continuerons à proposer les mêmes systèmes et plates-formes que nous distribuons depuis 1988 ; la seule chose qui changera est leur nom, ce ne seront plus des systèmes Intel, mais des systèmes MI486 basés sur la technologie Intel.

Le premier produit sous ce nouveau nom a été annoncé au SIMO'92. Il s'agit du X-Press MI486, un appareil disponible au format de bureau et doté toujours d'un processeur 486 préparé pour son remplacement par l'Intel P5 (Pentium) lorsqu'il était disponible au deuxième trimestre de cette année. Actuellement, il a des versions DX/33, DX2/50, DX/50 et DX2/66.


   Wahou cette page, merci, je vais tâcher de chercher.

S'il y en a que ça intéresse voilà aussi une photo de l'intérieur de la bête (encore touché à rien mais faudra probablement que j'enlève les cartes pour identifier toute la carte mère) :


Pour le moment je m'intéresse déjà à le remettre en marche mais c'est certains que je ne vais pas le jeter, quand je l'ai vu je me suis dit chouette, je connais pas
Du coup j'ai fait une photo de l'intérieur.
Il y a un disque dur sur la photo mais à mon avis HS car pas détecté par le bios, donc le système ne boot pas.
Mais sinon la bête démarre, j'accède au bios.
Apparemment il y a 64Mo de ram mais je ne sais pas si c'est d'origine ou pas.


Cool, ça pourrait bien être ça.
Je vais essayer de voir dans le bios si je peux préciser le modèle du CPU.


Le chassis ressemble beaucoup à ce qui se faisait chez Tandy à l'époque

Et 64Mo de RAM sur un 486, c'est sûr que ce n'est pas d'origine, à cette époque le standard c'était 4Mo, 8Mo pour les plus avancés, et 16Mo pour les plus fortunés


Hello, merci de ta précision car c'est moi qui ai en effet mal lu puisque ça a plutôt l'air d'être 8Mo de ram. Il y a marqué 7168K de ram et forcément mon cerveau câblé en dizaines de Ko a cru lire 71000k de ram    :
Les photos au démarrage et dans le bios (pas très causant le bios de l'époque) :






Et visiblement d'après la photo du CPU, c'est un 25Mhz :


Visiblement c'est celuici : https://www.cpu-world.com/CPUs/8048 [...] SX-25.html
Mais du coup ça colle pas à l'article qui parle des X-press MI486...

Ca avance, merci à tous de vos précieux conseils.

Bah le sx-25 étant un modele avec des performances à peine supérieures aux meilleurs 386 (dx40) il n'était jamais mis en avant dans les article de presse.
En tout cas un socket pour mettre un autre cpu donc c'est évolutif
Je te conseil de regarder la pile du bios, si elle commence à couler/s'oxyder il faut l'enlever avant que ça ne mange des pistes de la carte mère.

Merci du conseil, je vais de ce pas la chercher, je n'ai pas encore réussi à la repérer.

Et sinon @man-x69 : dans le lien avec la liste des cartes mères, le plus ressemblant que j'ai trouvé c'est ça https://arvutimuuseum.ee/th99/m/I-L/32526.htm

mais c'est pas tout à fait ça... elle n'est visiblement pas dans la liste.

d'un coté, la seule différence entre un 386DX et un 486SX, c'est 8ko de cache (et ça a boosté a mort les perfs)

pour rappel, sur un 386, SX = bus externe 16bits, DX = bus 32bits, sur un 486, ils ont tous un bus externe 32bits, mais, SX = pas de fpu, DX = copro FPU.

Je ne trouve pas de pile moderne sur la carte mère (en tout cas de type cr2032).
Se pourrait-il que ce soit ça ? :




oui c'est ça et tu as un bol monstre que ça ne soit pas une Dallas de merde...

Oh! c'est cool ça, la pile était externe dés le début donc la carte mère est nickel !

Bon ben je vais tâcher de me mettre en chasse d'une pile de ce type.
Pas évident, je ne trouve pas de modèle avec la même référence (tadiran tl-5206/W).
Et je vais essayer de ne pas jouer aux apprentis sorciers parce qu'en effet la carte mère a l'air du coup en bon état j'aimerais pas la crâmer en lui collant une mauvaise pile...

Faut aussi que je trouve un disque dur qui va bien car celui dans la machine a l'air HS, je vais regarder ce que c'était.


achète un support de cr2032 et basta


Bizarre, le boitier et le code FCC mentionnent Intel, mais c'est curieux d'y trouver un chipset Opti à l'intérieur.
Pas d'inquiétude pour le modèle exact du CPU, c'est presque plug and play entre tous les 486 DX/SX et DX2/SX2. (Solder and play dans le cas présent). On trouvait souvent le haut-de-gamme avec un 486DX en socket dans les pubs et le bas-milieu de gamme avec du 486SX soudé sans trop besoin d'en parler.

TH99 est vraiment un super moyen pour identifier des vieilleries .



Il y a de grandes chances que la batterie d'origine soit rechargeable. Tu peux la remplacer par une seule pile bouton 3V ou deux ou 3 piles AAA ou AA mais il faudra mettre une diode en série pour éviter que ça coule à la longue (ou que ça soit plus gênant avec du lithium ). Normalement la puce RTC accepte 2 à 5V sans problèmes.

Déja laisse le allumé quelque heures, peut etre que la pile/batterie d'origine marche encore.
Vu qu'elle est externe ça ne craint pas si elle coule !
Pour le disque dur est-ce qu'il fait du bruit ?
Le truc le plus sympa que j'ai trouvé pour remplacer c'est de mettre un adaptateur avec une carte compact flash, c'est plus facile à trouver (ya des cartes compact flash d'occase sur leboncoin en 512mo / 1-2go) et ça va plus vite (c'est un peu comme lui mettre un SSD)
Surtout que pour les "vrais" hdd il faut pas en mettre un trop grand/récent sinon le bios risque de ne pas le reconnaitre. (exemple j'ai des soucis avec un 20go sur un pentium 166 alors sur un 486 :-/ )

Voici mon adaptateur :
https://www.amazon.fr/Likai-Compact [...] 016&sr=8-7

Arrêtez d'utiliser TH99 C'est dépassé aujourd'hui

Voici la carte en question : https://www.ultimateretro.net/fr/motherboards/10011

@drunivers est-ce que tu pourrais prendre une photo de la carte mère sortie du boîtier avec rien de branché dessus, pour remplacer celle qui est sur le site actuellement (qui est de piètre qualité) ?

Je serais également intéressé par un dump du bios. Tu peux le faire avec cet outil en le mettant sur une disquette DOS : http://cd.textfiles.com/microhaus/ [...] GETROM.ZIP

D'ailleurs sur le site y'a aussi deux màj pour le bios si jamais tu as des problèmes avec la version que tu as actuellement. Y'a moyen que le bios que tu as actuellement ait une limitation pour les disques durs de 503Mo max. La dernière màj a des chances de corriger ça si jamais c'est gênant pour toi.

Sinon ça veut dire que tout le PC a été conçu par Intel !

Le fait que le chipset soit fait par opti n'est pas si étonnant, Intel à l'époque débutait à peine avec ses chipset. Un de leur premier chipset était simplement un chipset VLSI rebadgé d'ailleurs. Ils ne se sont vraiment établis en tant que maître des chipset qu'avec le pentium (et encore sur le pentium en socket 4 c'était assez ardu, c'est plus à partir du socket 5 ou 7 avec le i430FX, i430HX, i430VX et i430TX qu'ils se sont imposés).

Super, merci à tous pour vos réponses.

Malheureusement je pars en vacances 10 jours demain donc les prochains tests attendront mon retour.

Comme conseillé je le laisserai tourner un peu pour voir si la pile repart.

@dxceor2486 : à mon retour je tâcherai aussi en effet de le démonter complètement, je prendrai des photos.
Merci pour le lien pour l'outil, je testerai ça.
