Reprise du message précédent :
Bonsoir,
Un moyen simple de créer un texte en 3D à partir d'une image du texte? Genre en utilisant le contraste entre le fond et le texte?
Merci


Passer par un soft de conversion vectorielle puis importer dans Fusion

Merci... Une suggestion ? J'y connais rien de ce côté

Tiens, tout est là : https://www.lifewire.com/turn-2d-im [...] model-2293

Parfait merci beaucoup à vous deux

Bonjour, Il existe une methode simple pour faire un engrenage ou pignon cylindrique à dent?


Je viens de googler, j'ai trouvé le tuto ci-dessous, j'ai testé, j'ai les larmes aux yeux tellement c'est simple et bien foutu :

https://www.instructables.com/id/Th [...] usion-360/

Tu choisis le type d'engrenage, le matériau, le nombre de dents, il te sort un truc parfait.

Merci!! je test ça dès que possible

Sinon il y a aussi une extension pour créer des sketch d'engrenages : dans les add-ins tu lances SpurGear.

L'utilisation de l'insertion depuis McMaster-Carr fonctionne également super bien pour les pièces standard, c'est également très utile pour tout ce qui est visserie.

C'est ce que j'ai préconisé juste au dessus.

Oui, c'etait justement pour appuyer ta solution

Bonjour, je signale le forum officiel Fusion 360 en français qui est ici: http://forums.autodesk.com/t5/fusi [...] s/bd-p/331

bon je remonte le topic pour une question toute bête mais qui ne me gênait pas jusqu’à présent

quand on sélectionne un component les autres passent en mode transparent a 50%. mais comme cette fois ci je m'en sers de modèle j'aurais besoin qu'ils restent a 100%
c'est bete mais comment on fait?


c'est plus trop lisible la



trouvé la solution: https://youtu.be/AAndtFm5I3o
dans les settings même si j'aurais aimé qqchose de "manuel" aussi

Drap

D'autre personne que moi galère avec la licence STARTUP de Fusion 360 ?
Je suis bloqué depuis 1 bonne semaine, j'en peux pluuuuus

Normalement tu prends la license hobbyist et t'es pas embêté


disons que j'avais déjà un compte startup ( suis une entreprise... )
mais là ça fait 1 semaine que je suis bloqué, relou....


Qu'est ce qui te bloque? as-tu un message d'erreur? c'est arrivé au renouvellement ou d'un coup ?

Il faudrait peut etre plus d'infos que "je suis bloqué" pour que l'on puisse t'aider

Je n'avais pas compris ton problème, aucune idée pour cette license...


hey cet oeil me dit qq chose, t'étais pas sur le forum lesnumeriques / photo ?

Plus d'infos :
-> j'ai rempli 2 fois le formulaire startup mes-cou****
-> ça fait une semaine que ma demande est en process
-> je peux m'amuser avec f360 mais je ne peux pas sauvegarder ou exporter en STL.


J'essaie de faire un bouchon qui tient avec deux ergots.
J'aimerais faire un loft entre deux surfaces en suivant une courbe le long du cylindre, mais je ne parviens par à créer des rails qui fonctionnent.



J'ai créé un arc de cercle en sketch et j'essai de bouger une des extrémités sur un point de mon autre surface, mais les points ne coincide pas et du coup ça ne fait pas un rail acceptable pour mon loft.
Vous auriez une idée de comment faire ?

Bon bah finalement j'ai fait un loft droit entre les deux surfaces et j'ai ré-extrudé la surface droite vers l'extérieur.
Ce n'est pas parfait mais bon, ça fera (enfin on verra j'imprimerais ça demain).

Sur Creo j'ai l'habitude d'avoir pas mal de contrôles pour avoir des surfaces tangentes que je ne retrouve pas sur Fusion (y a bien quelques cases à cacher mais je n'arrive pas à les faire fonctionner).

Je ne suis pas certain de comprendre mais si tu veux faire ce que je pense, tu t'en tirerais plus facilement avec un sweep de la face de gauche + rail en arc de cercle.

Les deux côtés de mon "channel" (je ne sais pas comment appeler ça) n'ont pas la même taille, d'où le loft.
Et aussi, c'est pour créer ce rail en 3d qui va d'un point à l'autre que j'ai du mal, du coup aurais le même problème pour le sweep.

Ha oui si la taille change, le sweep ne marche pas.
Pour le sketch en 3D, c'est pas évident au départ mais quand on a pigé le principe, ça va vite. Il faut juste créer l'arc de cercle sur un plan et ensuite ajuster la 3eme dimension. A l'époque je m'étais entraîné a modéliser des bagnoles entièrement avec des sketchs en 3d dans l'environnement patch. J'avais eu du mal sur le premier modèle et ensuite ça allait tout seul. Par exemple:  https://www.thingiverse.com/thing:3342144

J'aimerais tellement savoir faire ça mais j'ai plus le temps de me coltiner les tutos

Yep, c'est ça que j'ai essayé de faire sans succès.
J'ai essayé "Move point to point" en sélectionnant le point là où il est comme origine, et le point où j'aimerais qu'il aille en target, mais il ne me le met pas exactement où je veux, juste quelques dixièmes de millimètres à côté.
J'ai essayé de le bouger avec les coordonnées (en reprenant celles de mon point de destination) mais il refuse de le bouger à cet endroit.

Grosse grosse update aujourd'hui : l'intégration de la partie design de PCB suite au rachat de Eagle.

Et ca a l'air ultra puissant

Surtout on a la possibilité d'éditer très facilement la forme du PCB pour l'adapter au design et de modifier ensuite le routage. Ceux qui ont déjà eu à faire des PCB avec des formes spécifiques pour rentrer dans certains endroits vont adorer

Autodesk a racheté Cadsoft et donc Eagle en 2016, ils viennent d'en faire une intégration dans fusion 360.
Eagle est toujours disponible en standalone (encore heureux parce que dans fusion 360 bonjour le changement d'interface)

Est ce qu'il y a des utilisateurs de Fusion qui s'y connaissent un peu ici?

J'essaie de reproduire quelque chose qui ressemble a ca, la partie rouge:

Visible ici: https://www.youtube.com/watch?v=-f4 [...] e=emb_logo

J'ai le modele 3d de la manette dessous (https://github.com/ValveSoftware/IndexHardware) mais je n'arrive pas a appliquer une "couche" dessus, que je percerai ensuite.

Une idée de comment faire?


 J’aurai un stl à modifier mais c’est la misère pour moi

Je voudrais modifier cette pièce au niveau des trous oblong



Histoire de prolonger ces trous oblong en forme de plot pour pouvoir faire reposer cette carte pour qu’elle ne soit pas en contact avec les fils et autres câbles




Les trous oblong correspondent aux trous sur la carte
j'ai reussi a extruder quelques elements mais ça reste du bidouillage et je voudrais surtout donner de épaisseur a cette surface
je voulais creer un cotour en m'appuyant sur le contour du haut , creer un 2eme contour offseté  de la valeur correspondant a mon epaisseur et extruder ces 2 contours mais je galere deja a creer le contour du haut

hello à tous!

Débutant avec Fusion 360, je me lance dans la modélisation d'un établi (une table quoi:o), a priori tout bête

Je voudrais que mon modèle soit paramétrable pour faire varier les sections de bois utilisées. Comment dois-je faire pour que les pièces restent accrochées entre elles lorsque je modifie un paramètre ?
J'ai tenté des joints mais ça marche pas

Exemple tout con : je modélise la structure de base et je change ensuite la longueur depuis les paramètres => les pieds ne suivent pas le plateau

merci pour vos lumières

C'est compliqué d'expliquer comme ça. La conception paramétrique, c'est comme de la programmation, il faut être assez rigoureux et logique.
Si les pieds ne suivent pas, il manque des coincidences dans l'esquisse ou dans l'assemblage.

merci. je vais continuer à creuser.

Joint précis pour un pied, et distance paramétrique pour les 3 autres par rapport au premier?

il y a 11 ans j'ai fait pas mal de 3d pour le plaisir en cours, sur 3dsmax, jamais retouché depuis (le choix de m'orienter vers le web n'était pas vraiment passion mais très judicieux quand même )

là je me relance sur fusion pour faire de l'impression. les réflexes reviennent vite même si j'ai du faire quelques recherches pour des trucs basiques.

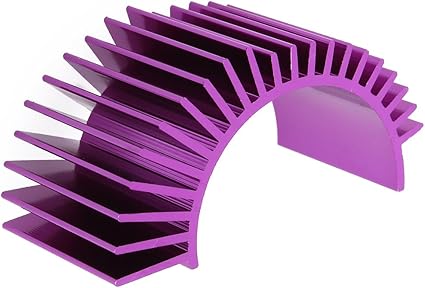

par ex, j'ai un cylindre avec un pattern répété tout autour, pour faire des ailettes de refroidissement d'un moteur électrique. le pattern est ok mais je veux ensuite sélectionner les arrêtes pour les chanfreiner, j'ai fini par reussir avec la selection libre mais c'était assez laborieux.

comment vous feriez pour sélectionner efficacement toutes les arrêtes longitudinales exterieures sur ce genre d'objet ?

Perso je prendrais le problème à l'envers:
Je créé une ailette et ensuite une fois qu'elle est formée je la reproduit.

Je peux te faire un screencast si tu veux avoir un exemple.

en effet j'ai regardé pas mal de tutos et fait des essais, j'ai une reflexion trop organique et pas par "feature" comme fonctionne fusion, donc je sais comment résoudre mon problème mais merci pour la propale !

Ok super

J'ai aussi bossé sur 3DSmax il y a 20 ans, la logique est complètement différente sur Fusion mais si tu as compris les features tu devrais t'en sortir.

Hello,

  je tente de fabriquer une pièce en impression 3D avec un filetage. Les filetages ISO métriques sont trop fins pour ma machine. Je ne trouve pas comment faire un gros pas de vis de barbare, bien grossier. le métrique 20*3 allait pas trop mal mais je veux descendre à 20 de diamètre.

 une autre façon de faire ? j'ai testé tous les autres standards proposés et je vais peut-être tenté un ACME, faute de mieux.

merci
