# Autodesk Fusion 360 # CAO pour les imprimeur 3D (entre autres)

n°1191843
nikos69
Posté le 31-05-2025 à 17:00:18  profilanswer


Reprise du message précédent :

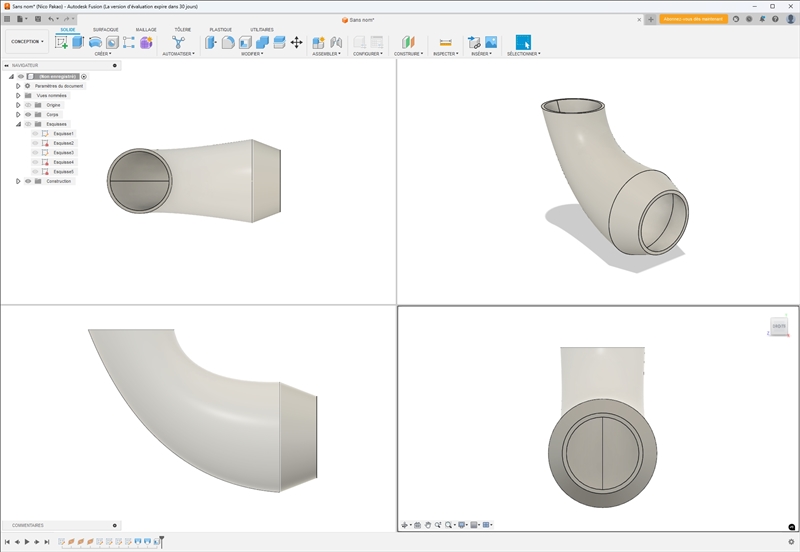

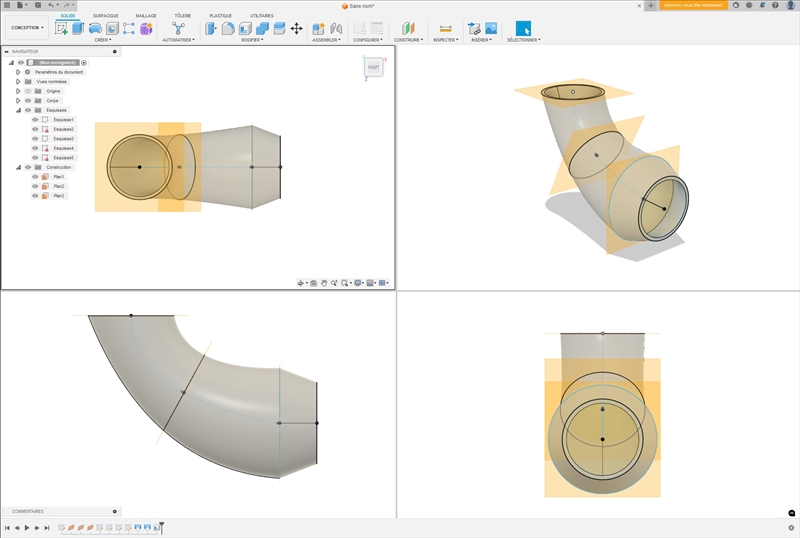

Voilà ce que ça donne vite fait.
https://rehost.diberie.com/Picture/Get/r/398275
https://rehost.diberie.com/Picture/Get/r/398277


Message édité par nikos69 le 31-05-2025 à 17:04:18
mood
Publicité
Posté le 31-05-2025 à 17:00:18  profilanswer


n°1191844
TheCreator
zwiiiii and then shbrouk tak 2
Posté le 31-05-2025 à 17:03:40  profilanswer


l'evidement si jdis pas de betise c'est l'outil shell et faut que tu selectionne les deux faces rondes


---------------
C'est super ! Vous pouvez arrêter ?
n°1192289
SuperSic
Posté le 23-04-2026 à 23:58:25  profilanswer


:hello: bonjour

J'ai un petit souci avec Fusion. Je débute.
J'essaye de renforcer ce "support" et en mettant une "poutre" perpendiculaire (en vert au niveau du cercle rouge).
https://i.ibb.co/LXmG0WG4/livebox-erreur01-C.png

Pour ça, j'ai fait une esquisse sur la face et j'ai fait une analyse de section (à 0 mm) pour ne pas être gêné par ce qui est déjà construit.
En orange, j'ai ajouté 2 lignes (trait d'axe, orange en pointillé) pour m'aider à center la poutre.
https://i.ibb.co/DP2G2qm2/livebox-erreur01-B.png

Après, je place un rectangle à l'aide du centre que j'ai trouvé mais les 2 cotes restent bleus, j'arrive pas à les "fixer" (= couleur noire) alors que j'ai bien indiqué 2 longueurs. Ca donne ça en zoomant dessus.
https://i.ibb.co/gFRn0qNx/livebox-erreur01-A.png

Une idée de mon erreur ? :??:

Merci :jap:


---------------
"Les soldats vivent. Et se demandent pourquoi." Toubib (La Compagnie noire) | [TU] Pronomoo
n°1192290
pich_mu
Posté le 24-04-2026 à 03:19:28  profilanswer


Tu as quoté la longueur du rectangle mais pas sa largeur, c’est pour ça que les côtés ne sont pas référencés correctement. Ajoute une quote entre ton trait d’axe et un des côtés du rectangle et ça devrait aller.

n°1192291
M4vrick
Mad user
Posté le 24-04-2026 à 10:28:56  profilanswer


J'aurais plutot fait une esquisse sur la face du dessus, dessiné un rectangle entre les deux barres et fait une extrusion de l'épaisseur voulue.


---------------
--== M4vr|ck ==--
n°1192292
SuperSic
Posté le 24-04-2026 à 12:31:47  profilanswer


merci à vous 2

effectivement, c'est plus simple vu du haut (ça évite de travailler avec une section)
- j'ai fixé une distance pour le trait de construction, il est passé de orange à noir
- mais là, je fixe largeur (10mm) et longueur (202 mm) mais ça reste bleu :/


https://i.ibb.co/fzmpXXp4/livebox-erreur01-E.png
https://i.ibb.co/Xxy7hrs9/livebox-erreur01-F.png


---------------
"Les soldats vivent. Et se demandent pourquoi." Toubib (La Compagnie noire) | [TU] Pronomoo
n°1192293
nikos69
Posté le 24-04-2026 à 12:39:13  profilanswer

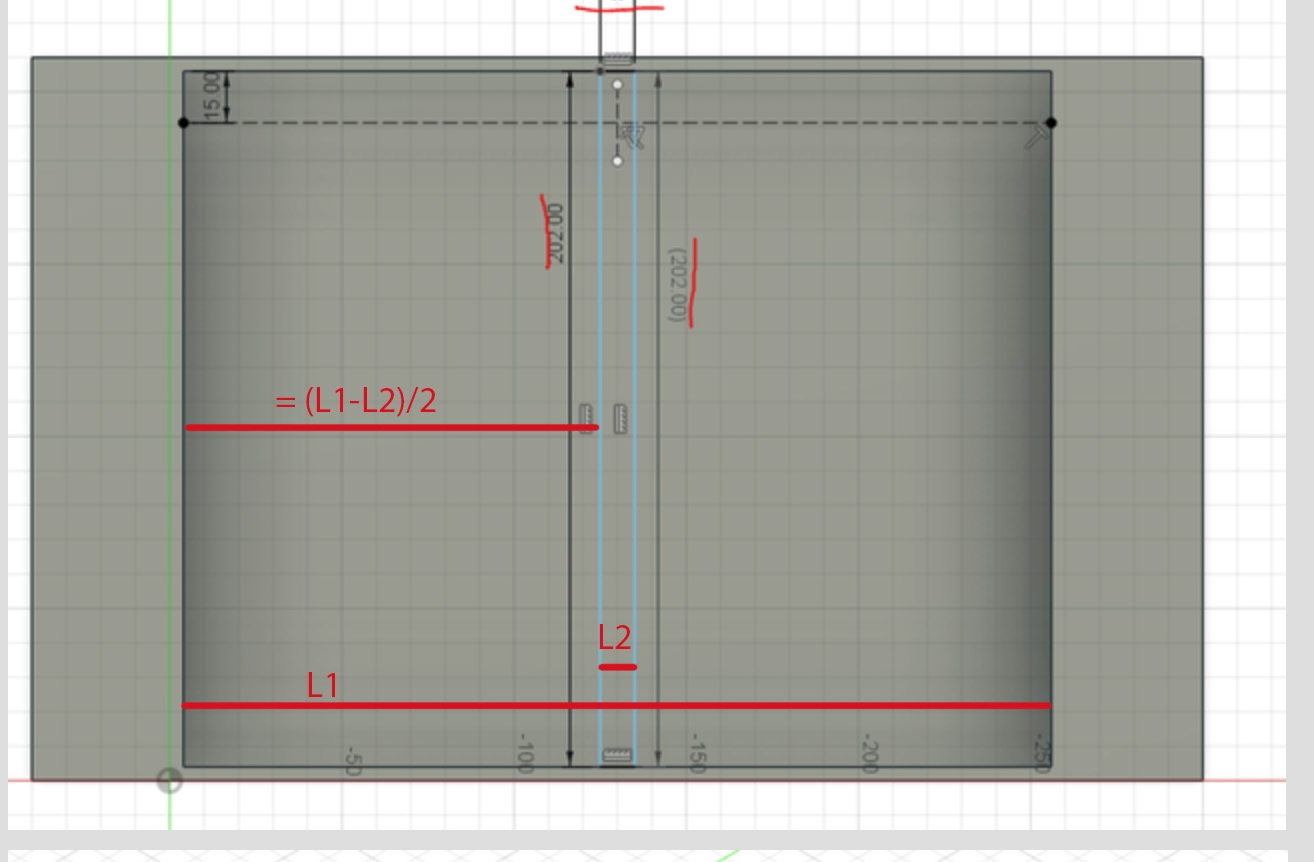

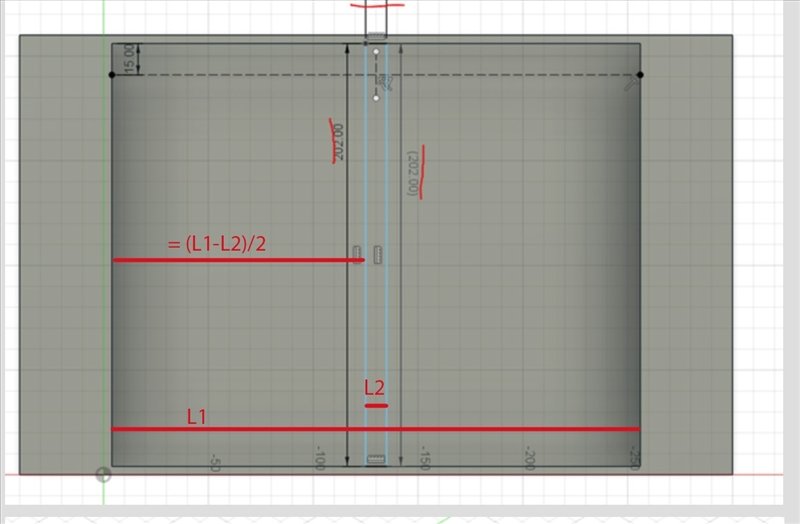

Ta position en X ne doit pas être verrouillée/cotée.
Je ferai un truc dans le genre, ne pas mettre de valeurs absolues, pour avoir quelque de non figé et qui s'adapte tout seul si tu changes tes cotes.
https://rehost.diberie.com/Picture/Get/r/508895


Message édité par nikos69 le 24-04-2026 à 12:46:46
n°1192294
SuperSic
Posté le 24-04-2026 à 13:17:34  profilanswer


Ah oui, c'était ça. Mais j'ai utilisé la symétrie axiale comme j'ai placé 2 traits de construction pour ça :)

https://i.ibb.co/V0x32MC6/livebox-erreur01-G.png

Merci  [:charlest]

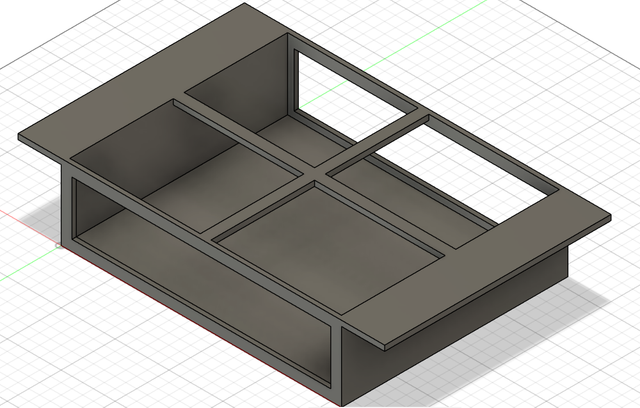

Edit : Mes 2 belles poutres :whistle:
https://i.ibb.co/CKjFR3dF/livebox-v01.png


Message édité par SuperSic le 24-04-2026 à 13:26:47

---------------
"Les soldats vivent. Et se demandent pourquoi." Toubib (La Compagnie noire) | [TU] Pronomoo
n°1192295
pich_mu
Posté le 25-04-2026 à 04:51:48  profilanswer


Top  [:charlest]

n°1192297
SuperSic
Posté le 25-04-2026 à 09:37:10  profilanswer


Un "support" de livebox. Mais je me suis rendu compte d'un truc hier... Pour l'impression, je suis limité à 256mm x 3 mais mon modele est bcp trop gros :lol:


---------------
"Les soldats vivent. Et se demandent pourquoi." Toubib (La Compagnie noire) | [TU] Pronomoo
mood
Publicité
Posté le 25-04-2026 à 09:37:10  profilanswer


n°1192299
SuperSic
Posté le 25-04-2026 à 10:01:15  profilanswer



j'y connais rien, si tu penses que c'est trop faible, tu penses que je dois renforcer quoi ?
(si j'ai mis des "poutres", c'est bien que j'ai l'impression qu'il faut le support soit rigide)


---------------
"Les soldats vivent. Et se demandent pourquoi." Toubib (La Compagnie noire) | [TU] Pronomoo
n°1192301
SuperSic
Posté le 25-04-2026 à 15:52:11  profilanswer



Je parle de ce modele de box : https://assistance.orange.fr/equipe [...] y-sagemcom
Vissée sous un bureau (pas encore fait les trous de percage sur la 3D).


---------------
"Les soldats vivent. Et se demandent pourquoi." Toubib (La Compagnie noire) | [TU] Pronomoo
n°1192303
SuperSic
Posté le 25-04-2026 à 19:17:03  profilanswer



Oui parce que sur le bureau, on préfère mette autre chose de plus utile (comme le scanner/imprimante).


---------------
"Les soldats vivent. Et se demandent pourquoi." Toubib (La Compagnie noire) | [TU] Pronomoo
n°1192304
Skopos
Posté le 25-04-2026 à 19:34:07  profilanswer


en regardant le matos je ne suis pas certain (à part l'arrière il semble) de ce qui est purement déco et de ce qui permet la ventilation de la box mais prend ça en considération pour le design du support/tiroir.



Concernant le design actuel selon moi les renforts sont probablement superflus, d'autant plus si t'imprimes le truc à la verticale.


Message édité par Skopos le 25-04-2026 à 19:37:02
n°1192305
SuperSic
Posté le 25-04-2026 à 19:54:57  profilanswer


J'ai pas encore fini le design mais je prévois de percer les côtés et le sol pour laisser passer l'air. Je sais que ça chauffe un peu ce genre d'appareil.


---------------
"Les soldats vivent. Et se demandent pourquoi." Toubib (La Compagnie noire) | [TU] Pronomoo
n°1192306
Romn
Posté le 26-04-2026 à 09:37:24  profilanswer


Tu peux t'inspirer des nombreux supports pour Mac Mini que l'on trouve sur Makerworld. Le principe est le même.


---------------
Ludothèque: BGG
n°1192309
dafunky
Posté le 18-05-2026 à 08:45:53  profilanswer


La croix n'est pas délirante, mais dans le contexte d'une impression additive c'est un problème.



Autant s'en passer.



Si tu perces pour aérer, pense au sens d'impression, et en dernier recours tu actives l'option "rendre les overhang imprimables" dans le slicer, ça compensera.


Message édité par dafunky le 18-05-2026 à 08:47:48

---------------
xPLduino, la domotique DIY deluxe - - - - Sigma 85mm F1.4
n°1192310
SuperSic
Posté le 18-05-2026 à 08:47:36  profilanswer


Pardon, j'ai oublié de répondre mais projet en standby (flemme+prob perso) pour l'instant.


---------------
"Les soldats vivent. Et se demandent pourquoi." Toubib (La Compagnie noire) | [TU] Pronomoo
n°1192313
tinc
Posté le 21-05-2026 à 12:19:53  profilanswer


Bonjour,

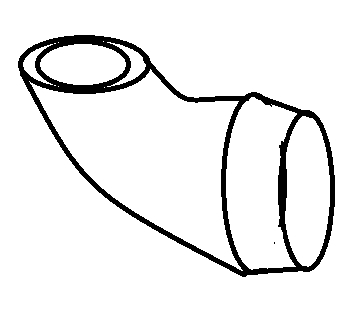

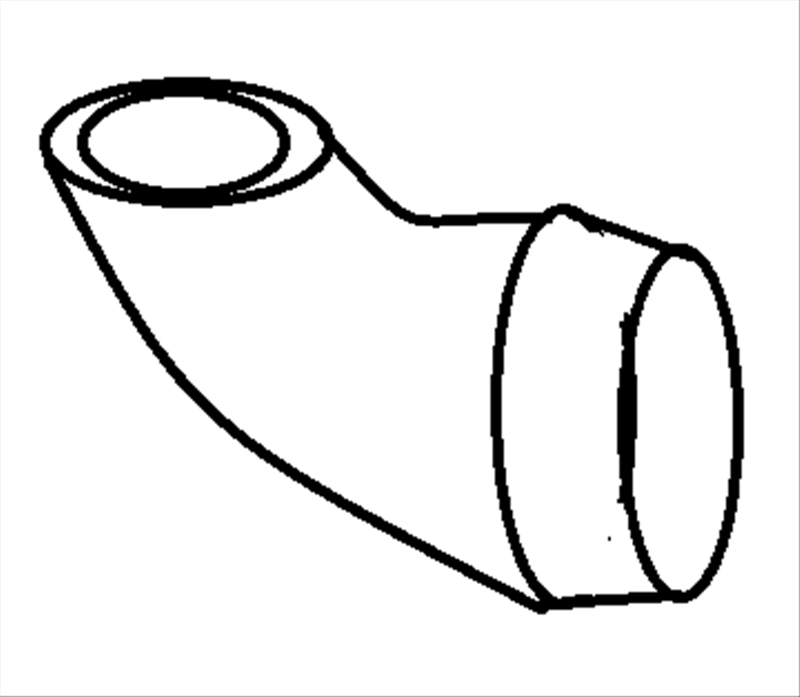

Je voudrai modéliser un coffin, mais j'y arrive pas  :D

https://rehost.diberie.com/Picture/Get/r/515737

J'ai essayé en surfacique, j'arrive bien sûr à faire un tube elliptique, mais je ne sais pas comment le refermer à l'extrémité.

J'ai essayé de faire un profil et de faire un balayage ou une révolution sur une ellipse, mais ça ne fonctionne pas.

J'arrive à la limite de ce que je sais faire... Si jamais quelqu'un a une piste, y compris vers le type de tuto à regarder pour apprendre, ça m'intéresse !

Merci.

n°1192316
dafunky
Posté le 22-05-2026 à 09:14:03  profilanswer


Tu trouveras des tutos vidéo avec ces mots clé :




Dans Autodesk Fusion, il y a plusieurs façons de faire une extrusion dont la section change progressivement selon un profil.



Le plus souvent, ce que tu cherches correspond à :



une extrusion avec dépouille (taper)



un loft entre plusieurs profils



ou un balayage (sweep) avec guide



1. Extrusion avec changement de dimension linéaire (dépouille)



Si tu veux simplement que la forme s’élargisse ou rétrécisse pendant l’extrusion :



Fais ton sketch.



Créer > Extrusion



Sélectionne le profil.



Dans la fenêtre d’extrusion :



règle la distance



utilise Angle de dépouille (Taper Angle)



angle positif → la forme s’élargit



angle négatif → elle se rétrécit



C’est la méthode simple pour faire un cône, une pyramide tronquée, etc.



2. Changement de forme selon un profil précis : Loft



Si tu veux contrôler exactement la dimension à plusieurs étapes :



Crée plusieurs sketches sur différents plans.



ex :



cercle de 20 mm



plus loin cercle de 40 mm



puis rectangle



Créer > Loft



Sélectionne les profils dans l’ordre.



Fusion interpole automatiquement entre eux.



Tu peux aussi ajouter :



des rails/guides



des courbes de contrôle



pour maîtriser la transition.



3. Extrusion suivant une trajectoire avec variation : Sweep + guide



Si la forme doit suivre un chemin :



Crée :



un profil



une trajectoire



Créer > Sweep



Sélectionne :



le profil



le chemin



Puis active :



Guide Rail



ou Twist/Taper



pour faire évoluer la taille/orientation.




---------------
xPLduino, la domotique DIY deluxe - - - - Sigma 85mm F1.4
n°1192317
nikos69
Posté le 22-05-2026 à 09:28:10  profilanswer


J'essayerais de faire un lissage avec 3/4 profils. Ensuite tu rajoutes le filetage et la forme "rectangulaire" dessus.

Message cité 1 fois
Message édité par nikos69 le 22-05-2026 à 09:33:02
n°1192319
tinc
Posté le 25-05-2026 à 11:22:53  profilanswer





dafunky a écrit :

Tu trouveras des tutos vidéo avec ces mots clé :


Dans Autodesk Fusion, il y a plusieurs façons de faire une extrusion dont la section change progressivement selon un profil.





nikos69 a écrit :

J'essayerais de faire un lissage avec 3/4 profils. Ensuite tu rajoutes le filetage et la forme "rectangulaire" dessus.



Merci pour vos réponses, je regarde ça quand je rentre chez moi (si la température me donne envie d'utiliser fusion  :D )
(cela dit il n'y a pas de filetage  ;)  )


Message édité par tinc le 25-05-2026 à 18:07:29
n°1192320
Moundir
Posté le 25-05-2026 à 12:30:23  profilanswer


Bonjour,
existe t-il des IA qui arrivent à transformer des stl simples en f3d ?
on ne sait jamais...

merci

n°1192321
TheCreator
zwiiiii and then shbrouk tak 2
Posté le 25-05-2026 à 14:11:35  profilanswer


pourquoi IA ? ça a l'air d'être un truc faisable

https://www.lesimprimantes3d.fr/for [...] tl-en-f3d/


---------------
C'est super ! Vous pouvez arrêter ?
n°1192322
tinc
Posté le 25-05-2026 à 18:42:42  profilanswer


dafunky a écrit :

Tu trouveras des tutos vidéo avec ces mots clé :


Dans Autodesk Fusion, il y a plusieurs façons de faire une extrusion dont la section change progressivement selon un profil.


2. Changement de forme selon un profil précis : Loft

Si tu veux contrôler exactement la dimension à plusieurs étapes :

Crée plusieurs sketches sur différents plans.

ex :

cercle de 20 mm

plus loin cercle de 40 mm

puis rectangle

Créer > Loft

Sélectionne les profils dans l’ordre.

Fusion interpole automatiquement entre eux.

Tu peux aussi ajouter :

des rails/guides

des courbes de contrôle

pour maîtriser la transition.




Le loft fonctionne très bien, je l'utilisais mal. J'ai trouvé ce tuto assez clair.

En revanche, il y a quelques bugs bien relou sur fusion ! Je veux déplacer mon rail par rapport à une autre esquisse, à chaque fois que je zoome, il masque l'esquisse qui m'intéresse...


Message édité par tinc le 11-06-2026 à 10:43:46
n°1192328
tinc
Posté le 11-06-2026 à 10:50:27  profilanswer


Bonjour,

J'ai une autre question  :D

Je veux faire un trou latéral sur un cylindre. Jusque là, rien de bien compliqué.
Mais j'aimerai pouvoir déplacer facilement ce trou radialement, pour modifier facilement un prototype.

Edit : et ben j'ai trouvé...
Plan tangeant, point sur ce plan, et en éditant le plan je peux en modifier l'angle, et le trou se déplace radialement.
Désolé pour le dérangement...

Message cité 1 fois
Message édité par tinc le 11-06-2026 à 10:56:15
n°1192329
nikos69
Posté le 11-06-2026 à 10:58:56  profilanswer


tinc a écrit :

Bonjour,

J'ai une autre question  :D

Je veux faire un trou latéral sur un cylindre. Jusque là, rien de bien compliqué.
Mais j'aimerai pouvoir déplacer facilement ce trou radialement, pour modifier facilement un prototype.

Edit : et ben j'ai trouvé...
Plan tangeant, point sur ce plan, et en éditant le plan je peux en modifier l'angle, et le trou se déplace radialement.
Désolé pour le dérangement...



Les plans sont souvent sous-cotés ( :o ). Il y en a une multitude qui sont vraiment super utiles pour les constructions.

Message cité 1 fois
Message édité par nikos69 le 11-06-2026 à 10:59:51
n°1192330
TheCreator
zwiiiii and then shbrouk tak 2
Posté le 11-06-2026 à 11:00:37  profilanswer


yes, vraiment pratique de pouvoir faire un plan n'importe où comme référence !


---------------
C'est super ! Vous pouvez arrêter ?
n°1192331
tinc
Posté le 11-06-2026 à 11:00:38  profilanswer


nikos69 a écrit :



Les plans sont souvent sous-cotés ( :o ). Il y en a une multitude qui sont vraiment super utiles pour les constructions.



Oui, faut trouver le bon plan  :o

n°1192332
nikos69
Posté le 11-06-2026 à 11:10:32  profilanswer


[:mafaldolf:4]
Un bon pré dredi  :o

n°1192333
dafunky
Posté le 11-06-2026 à 14:01:43  profilanswer


Mon premier design fusion360 100% réalisé par ia



https://www.thingiverse.com/thing:7367258



C'est pas un truc compliqué, mais l'IA n'a pratiquement pas fait d'erreur.



Elle a même mis des congés cohérents sans que je demande.



Avec l'avantage d'avoir l'historique pour d'éventuels ajustements dans l'app.



J'ai poussé l'exercice jusqu'au bout, ce design a été imprimé et est en utilisation sans que j'ai eu besoin d'intervenir sur le modèle dans fusion.


---------------
xPLduino, la domotique DIY deluxe - - - - Sigma 85mm F1.4
n°1192334
Moundir
Posté le 11-06-2026 à 21:24:59  profilanswer


dafunky a écrit :

Mon premier design fusion360 100% réalisé par ia

https://www.thingiverse.com/thing:7367258

C'est pas un truc compliqué, mais l'IA n'a pratiquement pas fait d'erreur.

Elle a même mis des congés cohérents sans que je demande.

Avec l'avantage d'avoir l'historique pour d'éventuels ajustements dans l'app.

J'ai poussé l'exercice jusqu'au bout, ce design a été imprimé et est en utilisation sans que j'ai eu besoin d'intervenir sur le modèle dans fusion.




avec le plugin Adam ?

n°1192335
dafunky
Posté le 12-06-2026 à 00:38:42  profilanswer


Non, c'est super simple, il y a une option native où tu ajoutes un script situé sur ton ordinateur, c'est du python. Tu lances le script et zou.


---------------
xPLduino, la domotique DIY deluxe - - - - Sigma 85mm F1.4
n°1192336
tinc
Posté le 18-06-2026 à 14:43:27  profilanswer


stenvy a écrit :

Bonjour à tous, pour la plupart, où achetez vous vos imprimante 3D



Tu auras les bonnes réponses dans le topic adapté : https://forum.hardware.fr/hfr/elect [...] t_10_1.htm  :jap:

n°1192337
tinc
Posté le 18-06-2026 à 14:43:54  profilanswer


Fusion qui plante à chaque fois que je sauve, ça va vite être pénible...

n°1192356
tinc
Posté le 01-09-2026 à 16:52:00  profilanswer


Bonjour,

Il y a (encore) un truc qui m'échappe dans Fusion...

Je veux couper une pièce cylindrique déjà modélisée en deux pour la rendre démontable, avec un filetage pour l'assemblage. Le filetage a un décalage de 1mm au début et à la fin, laissant un plat sur le tube (et à l'intérieur également)
Ça ne me paraissait pas très compliqué a mettre en oeuvre mais j'ai un soucis de taille :
Le taraudage d'un côté (en M24x1) donne un diamètre interne inférieur à ce que j'obtiens avec un filetage en M24x1 de l'autre côté. Donc forcément, ça rentre pas.

Qu'est-ce que je rate ?

Merci !

n°1192357
TheCreator
zwiiiii and then shbrouk tak 2
Posté le 01-09-2026 à 16:59:15  profilanswer


tu parles de diametre dans la modélisation ou une fois imprimé ?


---------------
C'est super ! Vous pouvez arrêter ?
n°1192358
nikos69
Posté le 01-09-2026 à 17:07:47  profilanswer


Les taraudages et filetages sont bien modélisés (et pas juste la texture moisie de base) ?

n°1192359
tinc
Posté le 01-09-2026 à 17:10:44  profilanswer


TheCreator a écrit :

tu parles de diametre dans la modélisation ou une fois imprimé ?



Dans la modélisation, je n'ai pas encore imprimé puisque l'analyse de section montre bien le problème de dimensions.


nikos69 a écrit :

Les taraudages et filetages sont bien modélisés (et pas juste la texture moisie de base) ?


Oui, bien modélisés.

Merci, je ne m'attendais pas à avoir des réponses si rapides  :D


Message édité par tinc le 01-09-2026 à 17:10:59
n°1192360
nikos69
Posté le 01-09-2026 à 17:14:09  profilanswer


Ta prise de cote est bonne ? des fois on a vite fait d'avoir une mesure "en biais" (un des points pris n'est pas bon), sans s'en rendre compte suivant l'angle de vue qu'on a et du coup plus longue que prévue  [:tinostar]
Je sais pas si je suis bien clair  :o

Message cité 1 fois
Message édité par nikos69 le 01-09-2026 à 17:14:50
n°1192361
tinc
Posté le 01-09-2026 à 17:16:36  profilanswer


nikos69 a écrit :

Ta prise de cote est bonne ? des fois on a vite fait d'avoir une mesure "en biais" (un des points pris n'est pas bon), sans s'en rendre compte suivant l'angle de vue qu'on a et du coup plus longue que prévue  [:tinostar]
Je sais pas si je suis bien clair  :o



Non, pas de soucis à ce niveau  :D

mood
Publicité
Posté le   profilanswer


 Page :   1  2  3  4  5  6  7  8  9  10  11  12  13  14

Aller à :
Ajouter une réponse


Sujets relatifs
Problème Indesign fusion de données(Photoshop) Calque et masque de fusion
Renseignement Autodesk Inventor[Résolu] Révolution 3D - obtenir une couleur sur 360 dégrée
Faire tourner une maison dans Autodesk RevitProblème de freeze au lancement autodesk Showcase 2013
[photoshop] - Plusieurs masque de fusion dégradés ?[autodesk-inventor]Problème mise en plan
Besoin d'aide pour modéliser le logo de la Xbox 360Masque de fusion
Plus de sujets relatifs à : # Autodesk Fusion 360 # CAO pour les imprimeur 3D (entre autres)


Copyright © 1997-2025 Groupe LDLC (Signaler un contenu illicite / Données personnelles)
