# Autodesk Fusion 360 # CAO pour les imprimeur 3D (entre autres)

n°1191091
Zaib3k
Posté le 13-01-2024 à 08:46:40  profilanswer


Reprise du message précédent :
Salut

J'aimerai rigidifier une pièce en utilisant la fonction âme. je n'y arrive pas.

Ma forme est un simple cône évidé, comme un gobelet :D J4ai l'impression que c'est la forme conique qui gène la fonction.

Vous avez une idée ?

Au pire, je garde la forme conique à l'extérieur et je creuse un cylindre à l'intérieur pour éviter le conique, mais j'aimerai éviter.

mood
Publicité
Posté le 13-01-2024 à 08:46:40  profilanswer


n°1191093
dafunky
Posté le 14-01-2024 à 07:52:15  profilanswer


Je suis très basique sur fusion, donc je ne pense pas pouvoir t'aider, en tout cas avec zéro screenshot de ton design c'est dur de te conseiller.


---------------
xPLduino, la domotique DIY deluxe - - - - Sigma 85mm F1.4
n°1191094
nikos69
Posté le 14-01-2024 à 08:12:58  profilanswer


Tu peux aussi la faire toi même, avec une esquisse de la forme que tu veux avec comme plan le centre du cone, que tu extrudé de façon symétrique avec la fonction "jusqu'à l'objet"?

Message cité 1 fois
Message édité par nikos69 le 14-01-2024 à 08:13:27
n°1191095
Zaib3k
Posté le 14-01-2024 à 08:39:50  profilanswer


nikos69 a écrit :

Tu peux aussi la faire toi même, avec une esquisse de la forme que tu veux avec comme plan le centre du cone, que tu extrudé de façon symétrique avec la fonction "jusqu'à l'objet"?



c'est sans doute ce que je vais faire. A priori, vu le message d'erreur, ce que je voulais faire n'est pas possible avec Ame.

merci

n°1191096
Zaib3k
Posté le 14-01-2024 à 08:48:42  profilanswer


https://rehost.diberie.com/Picture/Get/f/246446

en fait non :o
je continue :D

n°1191097
nikos69
Posté le 14-01-2024 à 09:20:08  profilanswer



On comprend pas grand chose  :O

n°1191098
Zaib3k
Posté le 14-01-2024 à 09:23:18  profilanswer


comme c'est conique, l'âme n'est pas jointive sur la partie la plus large.

j'ai triché et j'ai fini par faire conique à l'extérieur et cylindrique à l'intérieur. Ca fera du plastique en plus mais au moins l'imprimante 3D tourne.

n°1191099
nikos69
Posté le 14-01-2024 à 09:37:29  profilanswer


Ah oui j'avais pas vu. C'est étrange quand même, c'est pas la fonction âme mais une extrusion manuelle qu'on voit sur ton image ?

n°1191100
Zaib3k
Posté le 14-01-2024 à 09:46:57  profilanswer


la fonction ame ne fonctionnait pas, j'ai alors tenté l'extrusion manuelle, sans succès.

n°1191102
tinc
Posté le 14-01-2024 à 10:16:00  profilanswer


En dessinant des rectangles sur ton cylindre intérieur et en les extrudant jusqu'au cône ?

mood
Publicité
Posté le 14-01-2024 à 10:16:00  profilanswer


n°1191103
nikos69
Posté le 14-01-2024 à 10:16:04  profilanswer

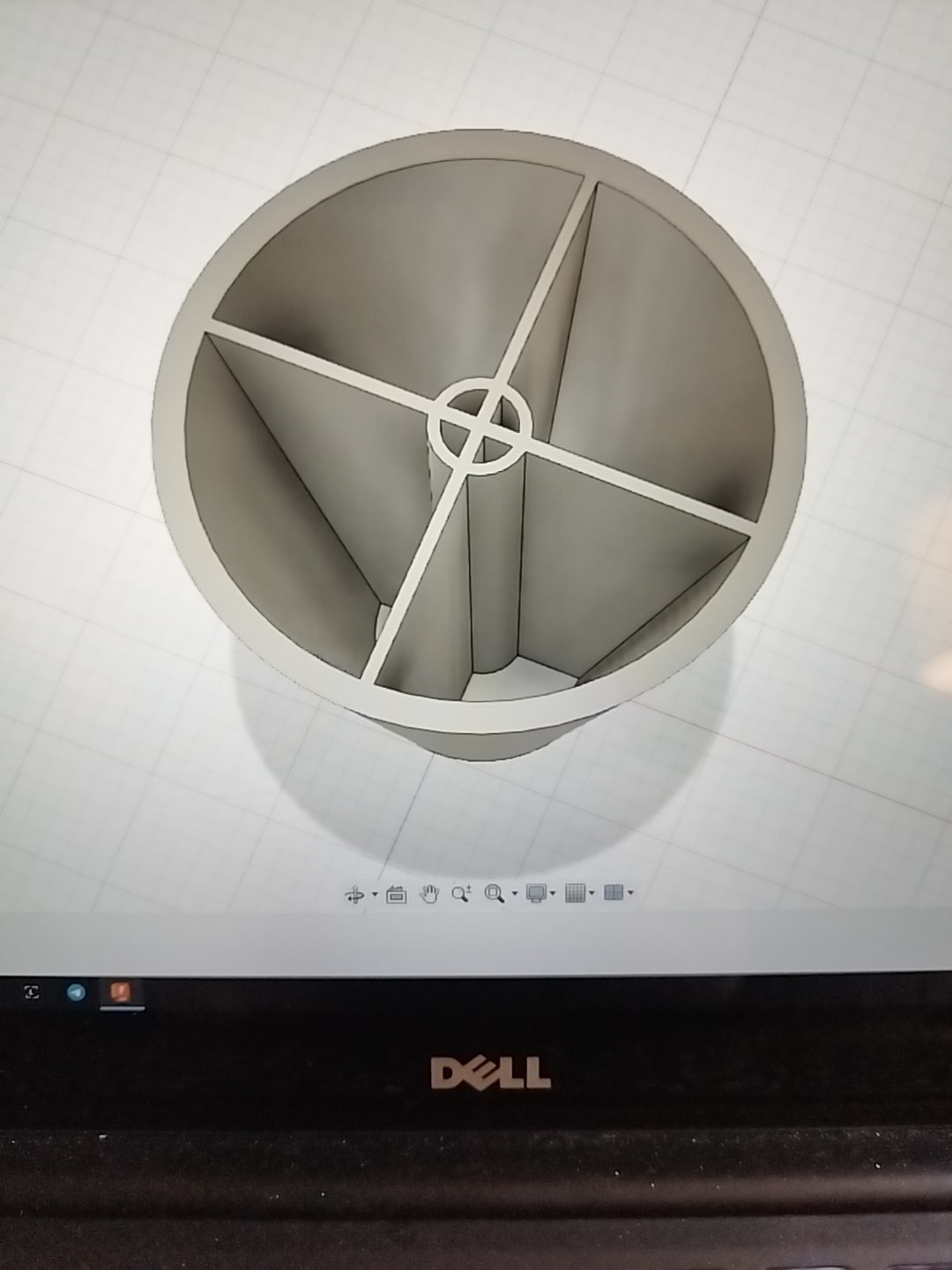

Pour moi ça marche, j'ai bidouillé vite fait un cone avec la fonction âme et ça donne ça.
https://rehost.diberie.com/Picture/Get/t/246452

n°1191104
nikos69
Posté le 14-01-2024 à 10:22:45  profilanswer

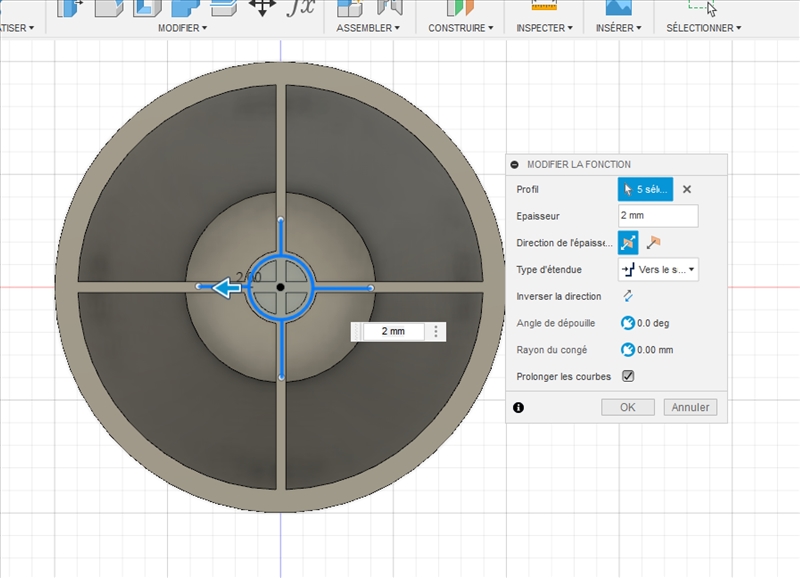

J'ai fait une esquisse à l'arrache pour la forme de l'âme, mais ça ressemble à ça.
https://rehost.diberie.com/Picture/Get/r/246454

n°1191105
Zaib3k
Posté le 14-01-2024 à 10:34:31  profilanswer


:/ moi ça voulait pas. Faudra que je refasse de zéro pour tester.

Ma pièce par de 66mm de diam et monte à 70mm, pour 40mm de haut. de tête.

n°1191106
nikos69
Posté le 14-01-2024 à 10:44:54  profilanswer


J'ai exagéré volontairement la différence de diamètre pour être sur que ça fonctionnait.
Refais un essai de 0 comme tu dis, ça prend 2 min.
Mon cone est fait à partir de 2 esquisses sur plans décalés, mais je doute que ça vienne de la.


Message édité par nikos69 le 14-01-2024 à 10:47:05
n°1191107
Zaib3k
Posté le 14-01-2024 à 11:22:06  profilanswer


mon cône est fait à partir d'un profil et d'une révolution, c'est peut-être une piste.

n°1191108
dafunky
Posté le 14-01-2024 à 11:42:28  profilanswer


Ah oui.
Plutôt essayer une extrusion conique si ça convient


---------------
xPLduino, la domotique DIY deluxe - - - - Sigma 85mm F1.4
n°1191109
nikos69
Posté le 14-01-2024 à 11:48:01  profilanswer


Le corps est identique au final, je vois pas ce que ça changerait.

n°1191110
dafunky
Posté le 15-01-2024 à 18:51:36  profilanswer


Les primitives de chacune de ces méthodes sont sur un plan perpendiculaire à l'autre.



Donc l'extrusion peut être plus naturelle avec l'une qu'avec l'autre.



Je suis noob, je fais des conjectures.


---------------
xPLduino, la domotique DIY deluxe - - - - Sigma 85mm F1.4
n°1191111
nikos69
Posté le 15-01-2024 à 20:06:08  profilanswer


Moi j'en bouffe en ce moment au taf, c'est bon pour l'auto formation  :O

n°1191136
Moundir
Posté le 30-01-2024 à 18:42:44  profilanswer


Bonjour,
j'ai une question générale: imaginons que je veuille designer un stand pour un iphone 13 par exemple dans le but de l'imprimer en 3d. Quelle est la bonne démarche ?
-prendre des mesures avec un pied à coulisse ?
-trouver un modèle 3d de l'iphone 13 et le charger sur fusion 360
-Redesigner un iphone 13 tant bien que mal puis construire mon stand autour ?

merci

n°1191137
nikos69
Posté le 30-01-2024 à 18:55:47  profilanswer


Alors si t'arrives pas à faire un pseudo iPhone sur fusion, on parle juste du gabarit la, il va falloir bosser un minimum les bases  :O
Mais c'est le mieux je pense, au moins tu te fais un truc à ta sauce.

n°1191138
tinc
Posté le 30-01-2024 à 19:18:47  profilanswer


Moundir a écrit :

Bonjour,
j'ai une question générale: imaginons que je veuille designer un stand pour un iphone 13 par exemple dans le but de l'imprimer en 3d. Quelle est la bonne démarche ?
-prendre des mesures avec un pied à coulisse ?
-trouver un modèle 3d de l'iphone 13 et le charger sur fusion 360
-Redesigner un iphone 13 tant bien que mal puis construire mon stand autour ?



merci



Ce que je ferais, c'est prendre les cotes d'un iPhone, dessiner (même sommairement) sur un papier l'objet à faire, y placer les cotes puis le modéliser.



J'ai trouvé que l'étape "dessin technique" sur papier m'aide bien à concevoir l'objet à faire, et que la modélisation ensuite est plus facile.



Mais ce qui marche pour moi ne fonctionne pas forcément pour un autre  ;)

n°1191139
latruffe
Bdovore
Posté le 30-01-2024 à 20:03:32  profilanswer


Moundir a écrit :

Bonjour,
j'ai une question générale: imaginons que je veuille designer un stand pour un iphone 13 par exemple dans le but de l'imprimer en 3d. Quelle est la bonne démarche ?
-prendre des mesures avec un pied à coulisse ?
-trouver un modèle 3d de l'iphone 13 et le charger sur fusion 360
-Redesigner un iphone 13 tant bien que mal puis construire mon stand autour ?

merci



Perso je prendrais les cotes des différents éléments et design direct dans fusion.


---------------
« Lorsque le bûcheron pénétra dans la forêt avec sa hache, les arbres se dirent : ne nous inquiétons pas, le manche est des nôtres. » | Gérez votre collection de BD en ligne !
n°1191140
Moundir
Posté le 30-01-2024 à 21:20:04  profilanswer


nikos69 a écrit :

Alors si t'arrives pas à faire un pseudo iPhone sur fusion, on parle juste du gabarit la, il va falloir bosser un minimum les bases  :O
Mais c'est le mieux je pense, au moins tu te fais un truc à ta sauce.



En effet, l'exemple de l'iphone était très mauvais. En réalité, je pensais à une PS5 qui est bien plus complexe à modéliser.

Donc selon toi, il vaut mieux avoir en 3d l'objet pour lequel on souhaite modéliser des accessoires plutôt que de se contenter de mesures au pied à coulisse ?

Message cité 1 fois
Message édité par Moundir le 31-01-2024 à 14:20:14
n°1191141
nikos69
Posté le 30-01-2024 à 21:31:30  profilanswer


Moundir a écrit :



En effet, l'exemple de l'iphone était très mauvais. En réalité, je pensais à une PS5 qui est bien plus complexe à modéliser.

Donc selon toi, il vaut mieux avoir en 3d l'objet pour lequel on souhait modéliser des accessoires plutôt que de se contenter de mesures au pied à coulisse ?


Ca permet de mieux te rendre compte mais c'est pas indispensable. Vu le temps à passer pour modéliser un modèle simplifié, autant ne pas s'en priver.

n°1191216
davidmarli
Posté le 27-03-2024 à 20:57:11  profilanswer


Bonjour,

j'ai un gros pb avec fusion 360.
J'ai un accés enseignant depuis plusieurs années.
J'ai renouvellé l'accès en octobre. J'ai un mail m'indiquant que le compte est valable jusqu'en novembre 2024.
Ce soir impossible de me connecter au logiciel.
Le site autodesk m'indique que cette adresse mail n'est pas reconnue..
Idem avec une seconde adresse mail (j'avais crée un autre compte).

Le site m'a demandé de me réinscrire.
Evidemment le nouveau compte (avec l'ancienne adresse mail) m'ouvre fusion, mais je n'ai plus AUCUN fichier !!! Toutes mes compositions ont été supprimées.

C'est déjà arrivé à quelqu'un ?

J'ai laissé un message sur le support autodesk, mais j'ai bien peur d'avoir perdu des centaines d'heures de travail...



---------------
Matheux Fou - https://afficheur-tempo.fr - TEMPO BOX pour abonnés TEMPO EDF - Routeur Solaire
n°1191217
nikos69
Posté le 27-03-2024 à 21:02:36  profilanswer


Impossible non plus de te connecter sur le site d'autodesk avec ces identifiants ?

n°1191218
davidmarli
Posté le 27-03-2024 à 21:04:14  profilanswer


non, justement le site m'indique que ces adresses mails n'existent pas .
La seule solution cliquer sur créer un compte avec l'adresse indiquée : ce que j'ai fait. Mais je n'ai plus mes documents ...


---------------
Matheux Fou - https://afficheur-tempo.fr - TEMPO BOX pour abonnés TEMPO EDF - Routeur Solaire
n°1191219
davidmarli
Posté le 27-03-2024 à 22:14:28  profilanswer


Bon, il devait y avoir une co##lle dans le pâté côté serveur autodesk. Maintenant le compte est de nouveau reconnu, tous mes projets sont revenus ...


---------------
Matheux Fou - https://afficheur-tempo.fr - TEMPO BOX pour abonnés TEMPO EDF - Routeur Solaire
n°1191402
tchou@happ​y
Posté le 25-06-2024 à 16:49:05  profilanswer


Hello,
dites j'ai une question au niveau de la transformation d'un .stl en solide.

Si je récupère un fichier STL ( libre de droit) comment faire pour le convertir en "solide" dans fusion360 ?

Je n'y arrive pas, il me semble qu'il faut l'abonnement payant ou je suis juste une tanche ?

J'arrive bien à "convertir le maillage" mais ensuite il m'es impossible d'en faire quoi que ce soit.

Si je fait un regroupement de face je me retrouve avec des faces bien distinctes, plus un ensemble de triangles, mais je ne peux sélectionner aucunes faces pour en faire des esquisses.

Vous connaissez une solution pour arriver à rendre un stl modifiable sous fusion360 ?  :??:  :??:  :??:

n°1191403
Yann_421
Posté le 25-06-2024 à 17:14:08  profilanswer


Ça fait un moment que je n'ai pas fait la manip mais de mémoire il fallait désactiver l'historique des modifications en bas de l'écran pour que cela fonctionne.


---------------
Flick r
n°1191404
M4vrick
Mad user
Posté le 25-06-2024 à 18:07:13  profilanswer


Autodesk a justement sorti une petite vidéo pour parler de ça il y a quelques jours :
https://youtu.be/d-U-_HPDGsY?si=keiQeBccvhpT1Yka


---------------
--== M4vr|ck ==--
n°1191406
tchou@happ​y
Posté le 29-06-2024 à 14:56:22  profilanswer


c'est une fonction payante non ?

J'arrive à rendre modifiable mon .STL mais il conserve tous ses facettes à triangle. il faut avoir accès à la fonction prismatique non ?

n°1191407
edwong
Posté le 29-06-2024 à 17:05:19  profilanswer


tchou@happy a écrit :

c'est une fonction payante non ?

J'arrive à rendre modifiable mon .STL mais il conserve tous ses facettes à triangle. il faut avoir accès à la fonction prismatique non ?



Oui.

Maintenant tu peux peut-être t'en sortir sans, la fonction de base laisse tout les triangles, mais si tu repasse en mode solide, que tu clic que l'un d'eux et que tu fait suprr, le logiciel va essayer de reconstruire la face sans les triangles, inconvénient : ça marche pas à tout les coup et ça peut déformer la géométrie.
Tu le fera pas sur tout l'objet, mais si les modifications qui t’intéressent se font sur une face simple, ça peut passer.

n°1191420
davidmarli
Posté le 06-07-2024 à 18:50:39  profilanswer


Bonjour,

quelqu'un pourrait-il m'aider à refaire cette pièce ?

Je ne sais pas comment faire tourner le cylindre lorsque je travaille sous fusion.

Pour info le cylindre a un diam ext de 22mm et un diamètre intérieure de 18.2.
La partie plate fait 27mm de long, la demi-sphère (enfin 1/4 de sphère)  rayon 11mm. hauteur 10mm

Pour les trous, pas de soucis (diam 3mm entraxe 10mm)

Merci bp pour votre aide.

https://ibb.co/yds6DDJ
https://ibb.co/xqb6339
https://ibb.co/dfCpmRV

Moi j'en suis là : j'ai fait un rect avec le demi cercle. J'extrude sur 10mm de haut, puis avec l'outil congé (10mm)

https://ibb.co/888Tdp7


---------------
Matheux Fou - https://afficheur-tempo.fr - TEMPO BOX pour abonnés TEMPO EDF - Routeur Solaire
n°1191421
M4vrick
Mad user
Posté le 06-07-2024 à 19:53:02  profilanswer


Je serais parti différemment.

Tout d'abords la section entière de chaque morceau du "L" (on voit pas trop bien mais la section qui remonte semble plus grande/pas ronde).
Ensuite un plan de coupe pour faire la base
Puis les arrondis en bout
Et enfin les parties techniques secondaires (percages, mortaises etc).


---------------
--== M4vr|ck ==--
n°1191422
davidmarli
Posté le 06-07-2024 à 20:05:01  profilanswer


j'essaye un autre truc :

je fais le profil avec 2 lignes :


\
 \
  \-------------

Je place un cercle en haut à gauche et je suis le tracé...

Ensuite je couperai. Je vais voir si j'y arrive.



---------------
Matheux Fou - https://afficheur-tempo.fr - TEMPO BOX pour abonnés TEMPO EDF - Routeur Solaire
n°1191424
davidmarli
Posté le 06-07-2024 à 20:32:00  profilanswer


Ca donne ça ...

https://ibb.co/PxBcvmH


---------------
Matheux Fou - https://afficheur-tempo.fr - TEMPO BOX pour abonnés TEMPO EDF - Routeur Solaire
n°1191425
M4vrick
Mad user
Posté le 06-07-2024 à 21:21:25  profilanswer


C'est ce que j'ai tenté d'expliquer :D



Ça semble bien, il te manque quelque chose ?


---------------
--== M4vr|ck ==--
n°1191426
davidmarli
Posté le 06-07-2024 à 21:55:02  profilanswer


ah, ok je n avais pas compris.

Oui en théorie il faudrait faire un trou pour une vis, sur le cylindre. mais je ne vois pas comment dire à fusion 360 de prendre la plan tangent sur le dessus de la face latérale du cylindre.
on aperçoit un epartie de ce trou sur les photos, mais là piece étant cassée a cet endroit, ce n est pzut etre p1s évident.


---------------
Matheux Fou - https://afficheur-tempo.fr - TEMPO BOX pour abonnés TEMPO EDF - Routeur Solaire
n°1191427
M4vrick
Mad user
Posté le 06-07-2024 à 22:32:08  profilanswer


Je suis pas sûr de comprendre mais je pense qu'avec un plan de construction tangeant au cylindre ça devrait le faire.


---------------
--== M4vr|ck ==--
mood
Publicité
Posté le   profilanswer


 Page :   1  2  3  4  5  6  7  8  9  10  11  12  13  14

Aller à :
Ajouter une réponse


Sujets relatifs
Problème Indesign fusion de données(Photoshop) Calque et masque de fusion
Renseignement Autodesk Inventor[Résolu] Révolution 3D - obtenir une couleur sur 360 dégrée
Faire tourner une maison dans Autodesk RevitProblème de freeze au lancement autodesk Showcase 2013
[photoshop] - Plusieurs masque de fusion dégradés ?[autodesk-inventor]Problème mise en plan
Besoin d'aide pour modéliser le logo de la Xbox 360Masque de fusion
Plus de sujets relatifs à : # Autodesk Fusion 360 # CAO pour les imprimeur 3D (entre autres)


Copyright © 1997-2025 Groupe LDLC (Signaler un contenu illicite / Données personnelles)
