Reprise du message précédent :
A les appnotes de microchip

+1 pour l'AN Microchip citée. Mais sinon je pense que tu prend le truc par le mauvais bout. Tu veux faire quoi exactement? De mémoire on avait déjà causé interfaçage de télécommande ici, c'était toi?

ça dépend, tu consommes du courant sur ce 3V ?

On avait déjà causé interfaçage de télécommande et µC et assimilé, il ne faut pas brancher un GPIO en parallèle au bouton existant ou du moins pas sans précautions. Mais je me souviens plus qui avait posé la question.

C'était bien moi et ma télécommande DEA à la con qui fonctionne et des fois non.
Pendant ce temps, la Somfy ne bronche absolument pas.
Je continue mes tests pour rétroingénieurer ce merdier.

Je ne sais pas si t'est au courant mais somfy utilise une fréquence 433Mhz un poil différente ce qui fait que le matos générique ne fonctionne pas avec somfy.
Une histoire de 433.42 et 433.92Mhz.
Très facilement visible avec un dongle USB TV et AIRSPY (ex SDRSHARP)

Je te conseille d'ouvrir un sujet dédié en étant le plus clair possible et en donnant le max d'informations:
-Photos (nettes et pas trop grandes)
-Schémas si dispos
-Texte bien formaté/écrit
-...

Par "ne bronche pas" je voulais dire qu'elle fonctionne comme elle devrait: un GPIO imite la fermeture du circuit (pressage du bouton) et le controleur envoie le signal.

t'as pas un pb de timing du coup ?
tu sais combien de temps tu dois maintenir le niveau ?

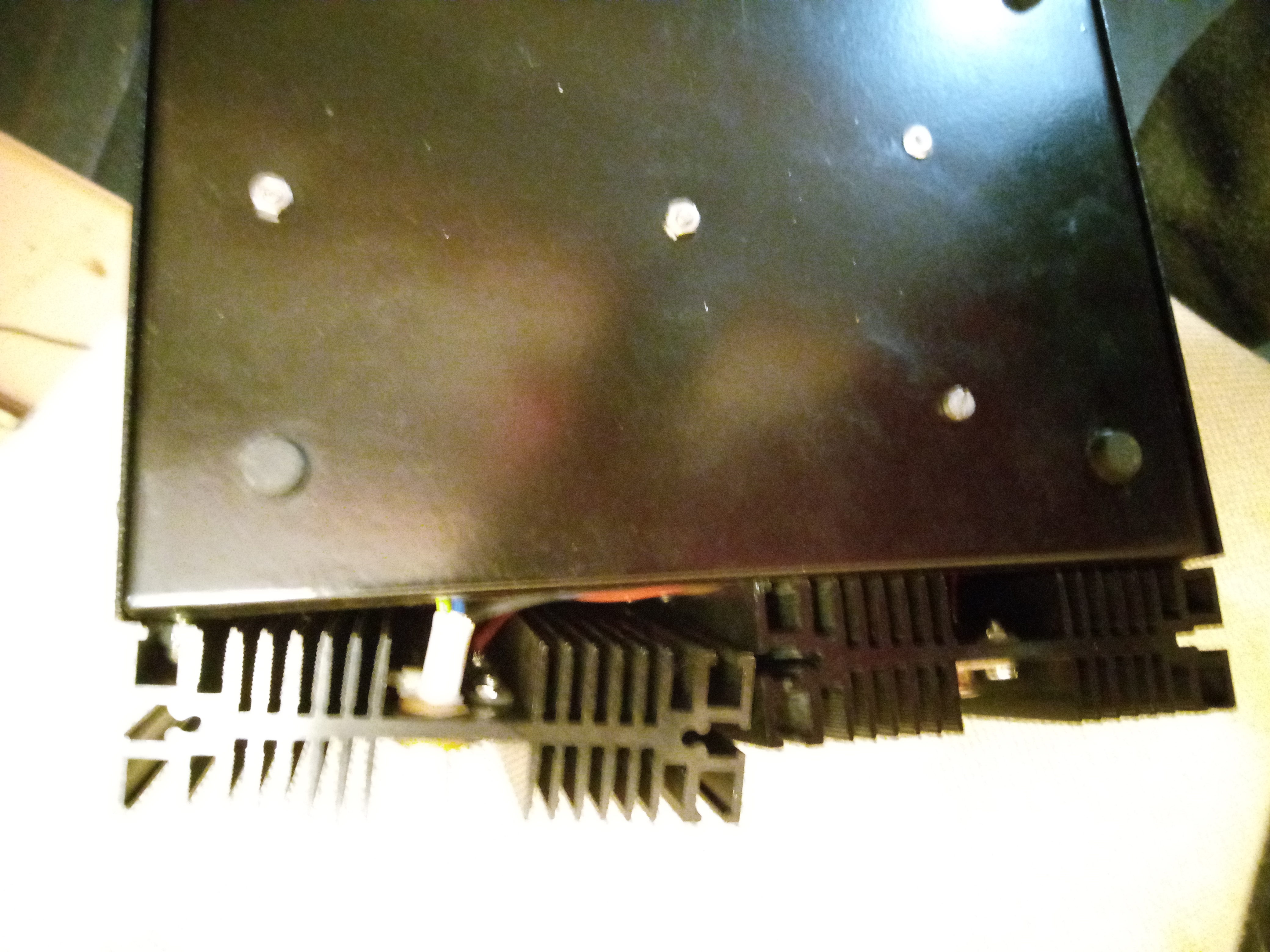

Alors, Alim Leboncoin n°1 arrivé defoncé , d'un aute coté le mec n'a pas du tout protegé, avec un carton à raz la touffe ...

Pas encore ouvert testé ,mais y'a des plaques bakelites à l'interieur apparemment

[img]Bon c'est que la tole qui a pris , apparemment l'alim doit dater de fin 70/debut 80 ,plaque bakelite + circuit intégré tout metal, alim de CiBi mais variable de 4 à 15v , doc introuvable (apres à 15€ le bignou)

La marque CTE est bien orienté cibiste
http://www.citizen-band.fr/CTE/CTEGalaxy1000.htm

Suspens pour la triple que je recupere demain

Vu le poids de ces ancêtres et la capacité qu'ont les livreurs à jouer au foot avec les colis, jamais je n'achèterai ce genre de matériel d'occasion par correspondance.

J'ai déjà eu trop de mauvaise surprise en pro pour tenter en perso.

Elle est étonamment pas si lourde, dans les 4kg (elle a aussi de petit condos, taille genre bouchon en liege)

La une fois la tole redréssé on voit rien de trop louche

La seconde alim qui est vraiment de labo et  + cher , j'ai demandé explicitement une bonne protection, diplomatiquement, mais demandé

Pour la première t'as surtout intérêt à ouvrir un litige leboncoin .

C'est pas insurmontable de protéger correctement un colis, j'ai déjà reçu du matos fragile de 20kg qui est arrivé entier. Faut juste que le vendeur ne soit pas trop con fasse preuve d'un peu de bon sens et de volonté.
Une alim de ce genre c'est pas le plus compliqué à emballer.

Bonne chance pour sa grande sœur.

j'ai signalé à l'arrivé des fois que, mais comme tout fonctionne et que la tole est redréssé , c'est réglé

Le bonhomme s'est excusé, mais  il a du avoir une petite heure de stress le temps que verifie tout/photos

Pour en avoir eu, et vu autrefois, je te confirme que c'est un modèle que les cibistes utilisaient par chez nous.

Ce qui me fait penser que j'ai encore deux postes qui trainent quelque part, des 40 canaux avec les sup' (soit 80 canaux en tout). 4 watts en sortie
si je me souviens bien.
Ce qui était interdit, on n'avait droit qu'à 22 cailloux    et 500 millis de puizzance !

bein le vendeur avait un petit poste cb et un ampli cibi (a tube) de 10kg ,j'aurais bien pris l'ampli (mais deja vendu), mais quand je vois l'emballage chez moi, je crois que j'ai rien loupé
http://www.citizen-band.fr/CTE/CTESpeedy.htm

L'alim cb m'a supris autant ils ont clairement rogné sur la qualité de la tole autant l'electronique avec le circuit intégré est une bonne surpise je m'attendais à un machin simplifié avec 3/4 transistors qui se battent en duel

Sinon donc alim de labo reçu en bonne etat , mais l'emballage bien qu'un peu plus évolué c'était pas ça... 4 couches de papier craft autour de l'alim, une couche de papier à large bulle d'epaisseur 1 cm (3/4 des bulles mortes ) peut etre, en haut, et en bas et hop dans le carton

c'est ce modele, j'aime bien le coté "petit format"
https://www.tokopedia.com/qshopindo [...] fined=true

Savez vous quoi utiliser comme composant pour diminuer l’ampérage d'un courant ?
j’imaginais un régulateur de tension avec une molette a tourner de type poteintiometre, mais même sur google image je vois rien qui corresponds, peut être que ça porte un autre nom ?

Tu cherche quelquechose qui n'existe pas.
On ne diminue pas un courant car c'est la charge qui l'impose, souvent en fonction de sa tension d'alimentation.
Typiquement I = U / R
Donc peut etre qu'il te faut simplement diminuer la tension d'alimentation.

Tu peux aussi nous dire de quoi il s'agit on pourra ainsi plus facilement t'aider

Oui +1, quel est ton soucis / que cherches tu à faire exactement?

Est-ce que tu cherches ?

https://www.microsemi.com/document- [...] -datasheet

On peut faire des sources de courant fixes ou réglables de plein de façons différentes (JFET, opamp, BJT + diodes, miroir de courant).
Comme Crazytiti l'a écrit, la tension et le courant sont liés, limiter le courant dans une charge limitera forcément la tension à ses bornes, et le circuit limitant le courant devra dissiper ce "surplus" de tension.

Bonjour,

Petite question un peu "spéciale" et j'espère être sur le bon topic (il y en a plusieurs qui parlent de PCB) : Comment enlever l'odeur d'urine (de chat) sur une carte mère ? (suite accident)

De manière générale j'utilise de la terre de sommière (sur les textiles par exemple) : mais là je me demande si ça passe sur un PCB et les puces qui s'y trouvent (sans agresser le tout) ?

J'ai déjà vu des gens plonger leurs ordis dans de l'eau déminéralisée ou de l'huile alors je sais que qu'on doit pouvoir faire quelque chose à base de fluides, mais bon tout ce qui est acide doit être proscrit j'imagine ?

Il y a autre chose que la terre de sommière : bicarbonate de soude, eau oxygénée, citron, alcool ménager, vinaigre blanc, huiles essentielles (source).

Note : sur le plastique le vinaigre d'alcool a fonctionné, moins sur le boîtier métallique (sur lequel je vais tester l'alcool ménager ou les huiles essentielles).

T'as pas quelqu'un avec un bain à ultrasons et les produits qui vont avec dans le coin?

Les acides sont à proscrire, en effet.

Alors surtout rince bien tout de suite.
L' urine de chat est très corrosive et défonce les pistes à vitesse grand V

J'ai essuyé directement, mais "rincer" ? Avec quoi ?

(C'est pas une flaque sur la carte mère, mais 1-2 gouttes, ce qui suffit à sentir…)

Eau du robinet, liquide vaisselle, brosse.
Pour le séchage essuie tout, force centrifuge (pour enlever la flotte sous les BGA), air comprimé (pareil), four à 80~100c pendant 1~2H.
C'est comme ça que je passe de carte dégueulasse à un résultat quasiment neuf
Un peu plus en détails ici :
https://youtu.be/p3YZfff0CS4?si=eaFo8uLm7xrR7Kd1

Le four pour sécher c'est un four conventionnel (celui de la cuisine en gros) ?

Si possible rincer à l'eau déminéralisée.

Et dans ton cas limite le nettoyage à la zone touchée par les gouttes pour réduire les risques.

Le four c'est n'importe quel four avec idéalement chaleur tournante, je dirais de viser 85°C vu que c'est la température max de fonctionnement des composants électroniques les plus pourris

La température de séchage dépend aussi de la présence de connecteurs. Certains ont une temperature de fusion assez basse.

Perso, vu la régulation en température hasardeuse des fours de cuisine à basse température, je me contenterais de 50 à 60 degré C.

FYP . Ça ne fond pas, mais ça ramollit seulement .

Mais je plussoie, la régulation des fours et les connecteurs sont un bon piège .

Mon mauvais. Je ne suis pas essspert du sujet !

C'était quoi déjà la phrase, "Quelqu'un qui a deux montres ne sait jamais quelle heure il est" ou du genre?

Bah moi j'ai deux capteurs de luminosité et les deux mesures différentes fortement.

Les deux petits modules sont côte à côte et pointent vers le plafond (vieux rubans LED, j'en avais parlé dans le sujet matos)
VEML7700: gain 1/4; 100ms integration time -> 625 Lx
BH1750: meas time 83 donc un facteur de presque 1 entre la valeur brute et les Lux -> 825 Lx

Le bazar est branché sur un mega328P, le tout en 3,3V; les résistances I2C sont présentes et la com' en soit est ok, les signaux sont très propres (scope) etc etc. Faut que je relise les docs, mais j'ai tendance à croire le VEML7700... Faut dire que la doc (datasheet) du BH1750 est affreuse à mon avis...

Edith voudrait savoir si ça peut venir de la sensibilité différente des deux capteurs en fonction de la longeur d'onde? Je peux mettre les graphiques.

Faut que tu trouve une source lumineuse monochromatique de 555nm dans le vide pour comparer
Puis en théorie ça va aussi dépendre de la capacité du merdier à moyenner correctement le flux lumineux reçu sur un certain angle solide toussa.

Tu veux que je t'envoie des TCS3200D pour être encore plus perdu?

Met ton téléphone en luxmètre a côté
Honnêtement 625 et 830 je trouve ça homogène

Je crains que j'ai pas les sous pour une source de calibration. Autant acheter un Luxmètre commercial digne de ce nom, mais je voulais éviter justement car manque de place et besoin ponctuel...
Les TCS3200D ont l'air intéressants, mais non merci, j'ai trop de bazar déjà...


J'ai pas de smartphone...
Perso un facteur x1,32 entre les deux capteurs je trouve pas ça homogène du tout. Je m'attend pas à une mesure au micropoil près, mais quand même. Enfin dans le doute ce BH1750 partira aux DEEE et je garde que le VEML7700 qui me paraît mieux, du moins au niveau doc.

De ce que j'ai vu la mesure de luminosité c'est très compliqué et ça varie de beaucoup pour pas grand chose.
Déjà essaye avec une source plus homogène qu'un bandeau de leds.
Par exemple un abat jour diffus. Ou tout simplement la pièce éclairé par le soleil

Édit oui la sensibilité en fonction de la longueur d'onde joue

Je rajoute une piste : la méthode/temps d'intégration. Avec une source continue ça ne devrait pas poser de problème, par contre avec des LED, sauf à être sûr qu'elles soient éclairées en continu, y'a moyen que ça mette le bazar. Le mieux c'est quand même de tester avec le soleil, si possible pas en direct pour avoir une lumière la plus diffuse possible. Si ça ne règle pas le problème, ça sortira de mes compétences

Le truc de base c'était pas de voir si c'était mieux avant/après ? Et non d'avoir une mesure ultra précise ?


Fig 1. La calibration

Calibration/Calibrage est un anglicisme qui n'a pas de sens en métrologie française (on parle d'étalonnage ou d'ajustage).
Calibrer n'a pas le même sens, il est question de classer par groupe d'ordre de grandeur et non pas mesurer. Genre calibrer des pommes (grosses, moyennes, petites).

Sinon un luxmètre a 20€ et ça roule

Je vais voir pour sortir les capteurs (l'air frais leur fera le plus grand bien ), le ciel est uniformément gris. Ca devrait le faire...

J'ai jamais dit ultra précise, mais tant qu'à faire si les capteurs sortent une mesure avec une unité bien définie j'aimerai avoir des valeurs qui correspondent à peu près...

Désolé, j'ai pas compris ce que tu veux dire...

Seulement si il est bien calibré. Nan, je veux éviter, besoin ponctuel et trop de bazar. Les modules / Le module si l'un deux part aux DEEE prend "beaucoup" moins de place.
