Reprise du message précédent :
 I tried finding Hidden Gems on AliExpress AGAIN! (SPECIAL Part 10) GreatScott!
https://www.youtube.com/watch?v=BcUzuwP-WPI

Dites, je viens de me prendre un robot tondeuse gardena sileno d'occase sur leboncoin.
Je me demande comment ces robots font pour suivre le fil périphérique et le fil guide.
Vous auriez un article / video à me conseiller ?
Je ne veux pas un tuto sur comment le poser dans mon jardin
Je veux savoir quel signal est envoyé dans le fil, comment le robot le detecte, comment il fait pour trouver le sens (à priori il sait faire ça sur le fil guide)...
Le côté nerdogeek du truc quoi

Tu trouveras quelques éléments de réponse mais pas tous dans cette vidéo

(qui m'avait dissuadé d'acheter un tel engin )

Ah, j'ai encore appris un mot!

Comme je disais, trop de bordel déjà. Mais merci pour le nom, ça peut servir. Pour mon problème je vais partir sur une cosse mâle que je "sertis" sur rien du tout (donc pas de fil) et que je coupe en bas à raz le connecteur. Ca devrait le faire...

Oh génial !
Merci en plus j'adore les vidéos de deusexS

how to make night lamp with old mobiles display
https://www.youtube.com/shorts/-ffP [...] ture=share

mais c'est fonctionnel

Pour ceux qui comprennent la langue de Goethe, vidéo intéressante sur les ATS == automatic transfer switch; autrement dit les machins qui basculent une charge automatiquement d'un réseau électrique vers un générateur p.ex. en cas de coupure. C'est pas aussi banal qu'on pourrait croire. Dans la vidéo c'est un modèle Ali visiblement et c'est pas top, mais en principe ça fonctionne.

https://www.adlerweb.info/blog/2024 [...] er-switch/

Robot Arm Gives Kids The Roller Coaster Ride Of Their Lives

Franchement impressionant, mais y'a une vive discussion sur le site (Hackaday) concernant la sécurité de tout ça... Quand on regarde les deux vidéos du projet le gars sait ce qu'il fait visiblement; par contre je veux pas connaître les prix rien que des lasers de sécurité...

Je reviens sur mon robot tondeuse.
J'ai compris que le signal envoyé dans le fil "antenne" est asymétrique et que le robot arrive à reconnaitre le sens du fil grâce à ça.
Je ne comprends pas comment ça marche : un récepteur il ne donne que l'amplitude du signal reçu, peu importe son orientation ce sera le même signal ?

Il n'y a pas que l'amplitude du signal qui peut-être mesurée, mais aussi sa phase.

Ensuite, il y a des astuces comme l'atténuation, le temps de propagation, ou même la mesure du déphasage entre plusieurs signaux.
Tous ces trucs bougent avec la distance et la vitesse (interférences).

Les vitesses de consigne de certains métros sont données par des signaux à une fréquence/phase spécifique au sol, qui sont captés par une antenne sur le train. Ça ressemble à ton truc .

As-tu pensé à observer les signaux émis par ton antenne ?

Ok, non pas encore, j'ai juste eu le temps de lui passer un coup d'eau et de brosse.
Je ne suis même pas sur d'avoir le temps de l'installer avant mes prochaines vacances.

Ca a l'air intéressant (et compliqué ), tu peux en dire plus / mettre un lien?

Plop

C'est moi ou les Attiny45/Attiny85 n'existent pas en boîtier JEDEC SOIC 0.150" ? D'après la doc et mes recherches y'a que le -25 qui existe. En fait je cherche une alternative au Attiny13A qui a le même boîtier mais plus de FLASH (et dans l'idéal une possibilité de faire des màj software, donc une possiblité "self programming" ). Je sais pas encore combien de FLASH il me faut réellement; mais avec le "self programming"/bootloader-bidule et la nouvelle version du code application 2ko ça risque d'être juste...

C'est pour du bricolage privé donc pas au dixième de centime près et je veux pas refaire des PCB, j'en ai pleins avec une empreinte pour t13A. Y'a une autre alternative? Des AVR y'en a tellement qu'on s'y perd...


Je pensais à différents systèmes de trains/métros :

• [1] Matra puis Siemens PA 135, répandu sur le métro de Paris
• [2] CBTC, comparable aux systèmes de Matra (VAL + métro D de Lyon)
• [3] LZB, utilisé surtout en Allemagne, sur des trains et des métros

[1]Le bouzin a un signal modulé dans le temps et aussi dans l'espace, avec des figures géométriques sur un tapis, ou une paire de fils croisés avec un intervalle variable.
Le bouzin permet la communication unidirectionnelle voie -> train, mais la détection des trains se fait avec un autre système, par "cantons" (capteurs fixes pour compter les essieux, ou mesure de résistance entre les deux rails court-circuités par les essieux d'un train).
Ça permet une conduite semi-automatique : annonce des signaux/vitesses en cabine, freinage automatique en cas de défaillance.

[2]La communication voie <-> train est bidirectionnelle et permet la détection des trains "continue" par odométrie et balises fixes, et transmises par une antenne au sol.
Le bouzin permet un pilotage automatique complet, et des cantons de taille variable (les trains peuvent se rapprocher s'ils roulent plus lentement sans être contraints par des installations fixes).

[3]Le LZB est similaire au CBTC. Ça permet un pilotage semi-automatique : annonce de signaux, cruise-control, freinage automatique, mais est rétro-compatible avec d'autres systèmes de signalisation et permet de rouler vite (ICE à ~300km/h).

Je ne trouve pas de liens plus détaillés que Wikipedia, mais j'avais pu visiter des ateliers de maintenance de métros et de trains qui montrent pas mal de choses.

Salut les nerds.

J'ai 40 ans et l'occaze de construire la perfect play-room / man cave pour moi et mes petits gars.

J'essaie d'y placer un peu d’électronique (forcément) et j'aimerai une box FOSS sur le modèle de Alexa qui contrôle un tas de choses.

Des pistes ?

(s'il faut coder ou souder c'est "envisageable" : j'ai 7 mois !)

Une Alexa sans cloud c'est pas possible, ça ne rapporte pas de fric ni de données aux grosses boîtes.

Sérieusement, va plutôt demander sur le topic domotique. Regarde aussi sur Hackaday et Github.

Petits achat mamazon pas trop cher :
Pate à souder à 7€39 ,bien noté dans les commentaires
https://www.amazon.fr/dp/B0CW9QKBG6 [...] asin_title

Petite pince coupante  sans pretention - 1.95€
https://www.amazon.fr/dp/B0CQYN4QNZ [...] title&th=1

C'est de la brasure basse température, à base de bismuth.

J'espère que tu l'as commandée en connaissance.

c'est plutot un test ,mais j'ai besoin de basse t° je doit souder directement sur un cms (apparement ça aime pas les vibrations , ça sera pas un soucis )

Ah ouais ça a l'air bien casse nouille la basse t°
https://www.mainpcba.com/fr/pourquo [...] -utilisee/

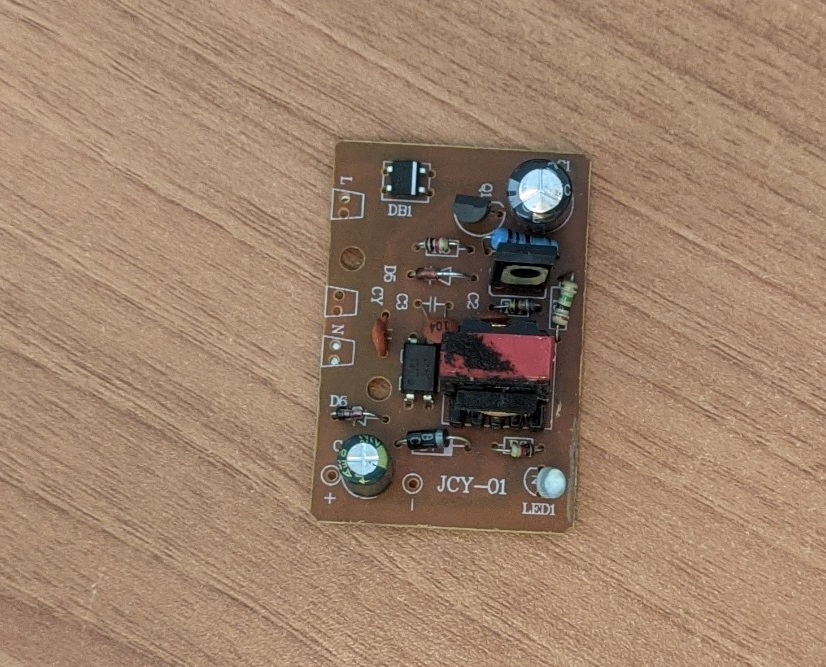

C'est le circuit d'un transfo 12V 2A chinois.
En marron, en haut à gauche: j'ai arraché les fils de phase et neutre du courant de secteur entrant.
En marron, en bas: les fils arrachés du DC en sortie.

J'ai ouvert le machin car il n'y avait plus de tension en sortie.
Les composants de l'autre côté semblent en bon état. En revanche, on voit bien que ça a chauffé au niveau du courant d'entrée.
Quel est le plus probable? Le circuit primaire n'était pas calibré pour recevoir autant de courant que le secondaire en consommait, ça a chauffé au niveau du PCB accueillant le 230V, fondu à un endroit et coupé le circuit?

Aie, bonjour la piste qui part de travers et fout en l'air toute la distance d'isolation primaire-secondaire. Pour moi cette alim est (était) dangereuse.

Sinon faudrait une photo de l'autre côté. Ca pourrait avoir été une surtension transitoire qui a fait griller quelque chose.

Vers le trou la piste est volontairement étroite et tortilleuse pour faire fusible.
A tout les coups le pont de diode est en court circuit.

Les traces noires sur le bloc rouge sont les reste d'une mousse collée là possiblement pour maintenir le circuit dans le boitier.



Le condo dans le coin en haut à droite me semble gonflé

Alim de merde. Aucun filtrage en entrée et soucis de distance de séparation comme je disais voir d'isolation au niveau du transfo. A mettre aux DEEE. C'est pas pour rien que je déconseille tout le temps d'acheter des alims sur Ali et Cie...

Le condensateur Y non conforme

Ca je le craignais vu le pas de l'empreinte... Bien vu. Vraiment dangereux ce truc.

Quelles sont les marques conseillables et le prix normal pour une 12V 2A?

Ca par exemple:
https://fr.rs-online.com/web/p/adap [...] 17156?gb=s

Mean Well, XP Power, Delta, TDK, CUI pour ne citer que les principaux.

Et pour répondre directement
Eh oui, c'est "plus cher" que chez Ali, mais c'est pas la même qualiteuh que le truc no-name à 2€, il y a une doc très bien faite (75mW de conso sans charge c'est impressionant par ailleurs), le truc respecte ce qui est dit dans cette dernière, c'est pas un brouilleur radio potentiel et surtout: On ne risque pas de choc électrique... Après perso j'ai un chargeur USB Ali "UGREEN" et il fait son boulot, mais c'est une - entre guillemets! - "marque" plus ou moins sérieuse et SURTOUT j'ai au moins vérifié les bases, autrement dit l'isolation @1kV DC et le signal de sortie (DC+AC). Malheureusement je ne suis pas équipé (€€€€€€) pour vérifier la CEM.

En parlant d’alims USB, il y a une chaîne YouTube qui démonte et liste les composants, je trouve ça intéressant, exemple : https://youtu.be/_7opMa-gcro?si=5KzgNcbleYqNvAQP

Merci , ils ont un site web https://www.chargerlab.com aussi pour ceux qui préfèrent. Je vais y jeter un oeil.



Je ne crois pas que ce soit déjà passé : DeS a sorti une video dans laquelle il compare une batterie Daille-Zone officielle avec
une copie chinoisette.
Avec du Riz au Bi aussi dedans.

Grosso-merdo, il trouve que c'est pas trop mal fichu, et dans le premier cas, ça coûte environ 3 x moins cher qu'une originale.

Bonjour,

pouvez vous me dire si les deux groupe extérieurs communiquent avec les unités murales (En liens) ?

(Puissances à chaud)
Groupe 12kw
RAMG1110N5HAE

Unités murales
VJ18RHAE X 3 (2.5Kw)
XJ35RHAE X 1 (4Kw)

Si vous avez des meilleurs prix hésitez pas, voici ce que j'ai trouvé :

Groupes :
https://climaled.fr/unite-exterieur [...] ur-airhome
https://www.maison-energy.com/clima [...] 25149.html

Unités murales :
https://climaled.fr/clim-monosplit- [...] me-600-2kw

https://gilius.shop/en/air-conditio [...] k-xj35rhae

Merci.

Je pense que tu t'es trompé de serveur
Ici on parle électronique, pas clim


Justement les pièces électroniques communiquent si elles se reconnaissent entre elles.

On va faire un peu de prévention avant que quelqu'un ait le malheur de chercher à t'aider.
Tu nous as déjà suffisamment saoulé sur le topic Dépannage il y a quelques mois avec tes élucubrations sur ta clim, les gaz réfrigérants et les bricolages électriques. Là vu ta question je sens qu'on va repartir dans les même délires, donc on va mettre un terme TOUT DE SUITE à l'échange.
Va sur un forum spécialisé.

N'y a-t-il pas un spécialiste pour tout sur HFR?
