Reprise du message précédent :

Tu peux changer la langue en haut à gauche

Selon Aliexpress ce serait bien ça ouais
https://fr.aliexpress.com/i/1005004459304864.html
https://fr.aliexpress.com/item/1005005828482632.html

Pour la chambre de ma fille j'ai une guirlande led qui consomme quedale, pilotable en bluetooth, avec un mode qui réagit à la musique.
Et ça coûte quedalle :
https://fr.aliexpress.com/item/1005 [...] pt=glo2fra

Encore moi, autre sujet. J'aimerais bien tester du bricolage avec des cellules silicium amorphe (type calculatrice). Sauf que sur ali, ils vendent cela par paquet de 10 à 30€ grosso modo. Quand une calculette solaire coute 2€
Cela m'ennuit un peu de phagocyter des calculettes dont je ne saurais pas forcément quoi faire. Quelqu'un a une référence pour acheter directement les cellules ?

Merki

Cela m'a permit de rajouter "allemand technique" sur mon CV

Bien vu, c'est sur pile ou USB ?


Si jamais les cm artillery sont globalement pas fiable du tout, sur les miennes elles ont toutes claquées à la suite.
Si le projet est de passer le bordel sous klipper, tu trouve des skr pico dans les 20€



Non, on veut juste la remettre en marche pour le moment.
On a un deuxième soucis du coté du 3Dtouch mais pas encore réussi à le diagnostiquer

En USB, dans la chambre de ma fille sur une batterie USB qui contient 1 seul 18650 ça tient plus qu'une nuit.
Clique sur le lien ya une photo avec la prise USB en gros, et tu aura le choix de la longueur.
Après je ne sais pas si on peut en connecter plusieurs à la fois sur le même telephone.
Edit : sur l'appli "LOTUS LAMP" en tout cas c'est clairement présenté pour en connecter plusieurs
https://play.google.com/store/apps/ [...] tled&hl=fr

Pour un truc chinois à pas chère j'ai trouvé l'appli et la qualité globale du truc plutôt bonne.
Nb : la bande de led est autocollante


Si c'est le bltouch artillery il est excessivement pourris aussi, je t'invite vivement a le remplacer en préventif plutôt que le relancer


Il s'initialise bien, donc à priori mécaniquement il fonctionne. Il faut que l'on vérifie s'il recoit bien la commande pour se déployer pour déterminer si c'est lui qui est HS ou alors la CM.

[quotemsg=443837,16446,10593]

En USB, dans la chambre de ma fille sur une batterie USB qui contient 1 seul 18650 ça tient plus qu'une nuit.[/quote]

Ok, ensuite je referais l'interface, donc la partie de base m'interesse pas trop. Merci pour le tips

Au pire cale un switch de fin de course sur le z ?

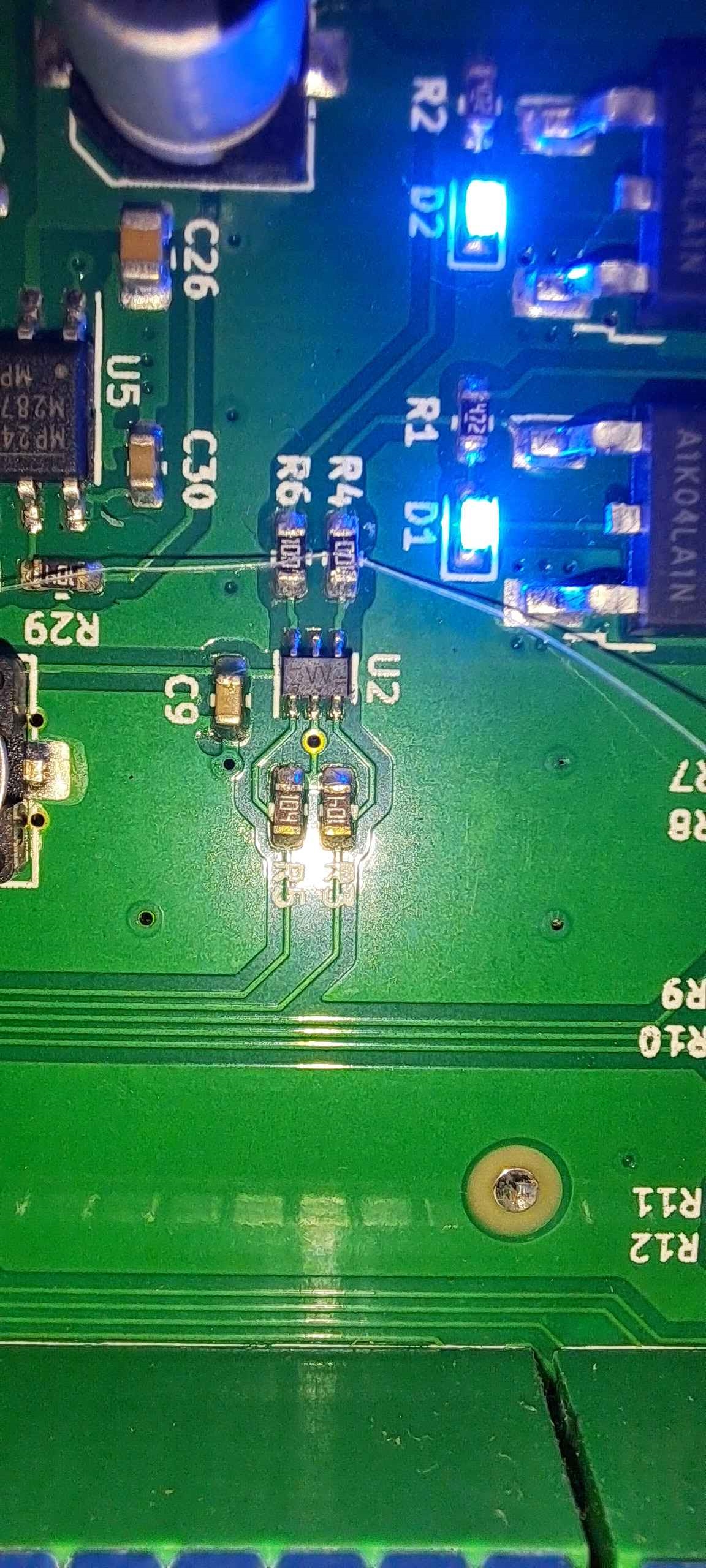

Expérience "vernis à ongles pour pseudo-tropicaliser un PCB" en cours. Purée qu'est-ce que ce truc pue le solvant!! Pour m'en souvenir, c'est du "MISSDEN Vernis durcisseur à l'extrait de bambou et vitamine B5"... Je suis sûr que la vitamine B5 fera le plus grand bien au PCB.

Le produit à enlever le vernis à ongles sent exactement comme l'acétone.
Tu m'étonne qu'après avoir enlevé le vernis, les ongles sont défoncés et on a juste envie d'en remettre !

C'est ou du moins c'était de l'acétone, je crois que ça a été remplacé par je sais pas quoi (quelqu'un?).

Ca dépend des dissolvants. J'ai deux bouteilles là :
- Une pour des vernis semi permanents, c'est à base d'acétone mais y'a pas la phrase H336 ni le picto point d'exclamation, donc ça doit pas non plus être trop dosé en acétone.
- Une classique sans acétone, moins inflammable que l'autre, à base d'éthyl acétate et alcool. Zéro trace d'acétone dans les ingrédients, c'est une odeur plus proche de l'alcool que de l'acétone. PAs de phrase H336 donc probablement pas trop dosé en éthyl acétate non plus, sûrement + d'alcool, ce qui expliquerait l'odeur + alcool que fruitée.

Dommage pour vous parce qu'il y a quelques mois j'ai éliminé les produits de tropicalisation bien dégueus pour la santé des collègues, et qui sont probablement impossibles ou presque à acheter pour des particuliers

Sur ebay ça se trouve très facilement, mais j'ai l'impression que c'ets toujours au RU.
Aurait on une législation européenne qui est sensé les bloquer pour les particuliers ?
https://www.ebay.fr/itm/26416761256 [...] R4ChhdSFZA

Edit : j'en trouve sur amazon mais plutôt en tant que loisir créatif pour fabriquer des bijoux
Edit2 : mais sinon vu qu'on a tous une imprimante 3d résine dans son garage : il suffit de tremper le pcb dedans puis de le mettre au soleil.
En plus on aura le choix de la couleur !

C'est surtout que le transport de matières dangereuses, c'est une règlementation particulière, donc j'imagine que les vendeurs ont pas envie de s'embêter à gérer ça pour les particuliers qui commandent 2 bouteilles

De l'acétone ça se trouve(ait??) en GSB voir en hypermarché. Peut-être que ça a changé par contre.

C'est un précurseur d'explosif, ça va bien finir interdit un jour

Ne parle pas de malheurs...

Comme s'il y avait besoin de trucs chimiques compliqués pour faire péter des trucs .

Using 3D printer UV resin to make a PCB
https://www.youtube.com/watch?v=QRlDGPiPdvw

P'tite anecdote domestique :
Il y a quelques temps j'allume mon PC de télétravail, j'entends comme un très faible grésillement près du bureau qui finit par disparaitre après quelques minutes.
Lendemain rebelote, là je me décide à chercher la cause.
Je finis par découvrir ça en débranchant tout. Pourtant y a qu'un PC portable et un écran. Et les prises murales sont des Legrand Céliane.
Cet hiver il y avait un radiateur électrique sur le même bloc adaptateur par contre, possible que ça ait commencé là.

Ca a dû bien chauffer quand même vu les traces de jaunissement et de déformation sur le plastique. Dans le doute je vais changer la prise murale.
Pourtant l'adaptateur (bloc une prise vers 3) était bien enfoncé à fond, il avait quelques mois, et les contacts n'inspirent pas particulièrement la méfiance.

Bien content que ça soit arrivé sur un appareil où je pouvais me rendre compte et pas sur de l'électroménager qui consomme beaucoup et qui fait sa vie tout seul.

C'est tout le problème des prises domestiques, c'est censé pouvoir passer 16A, sauf qu'en pratique sur de la durée ça doit être dans les 8A il me semble.
On a le même souci pour les charges de voitures électriques, soit tu mets une prise renforcée, soit tu passe sur du plus costaud ( j'ai mis une P17).

Pour l'anecdote, quand avec madame on a refait notre appartement, toutes les prises étaient complètement cramées, j'avais même des câbles dans les murs avec la gaine isolante qui avait fondu... L'ancien propriétaire avait branché partout des radiateurs électriques d'appoint.

Plus le fait que les alims à découpage ça fait de sacrés pointes de courant quand elles ne sont pas PFC actif.
Donc par exemple ton mauvais contact a commencé léger mais je pense que à chaque allumage le contact étant mauvais l'alim du pc potable a tiré beaucoup plus d'amp en pointe que ce qui était prévu aggravant le soucis à chaque fois.

une prise 16A elle est prévue pour 16A sur X temps, 13A  sur XX temps etc c'est dans le détail de la certif des prises

donc oui, 16A à fond, ça fond (comme le dis Tronklou avec l'exemple des voitures à piles)

Un petit projet de switch gigabyte :
https://blog.brixit.nl/making-a-lin [...] rk-switch/

Bonjour,

Je suis en train de m'imprégner du projet OpenEVSE, j'ai importé le brd et le sch dans EasyEDA, et j'essaie de reconstituer la BOM qui n'est pas fournie.

J'ai plusieurs questions

1/ Fusible :
J'ai été surpris à la lecture du schéma de la présence de deux fusibles, un sur la phase, un sur le neutre. Personnellement j'en aurai mi qu'un seul sur la phase :


Petite question à chatGPT pour le fun, qui va dans mon sens :


Vous confirmez ?

2/ Cette alimentation double sortie m'ennuie : ABF-04D125

Elle est pratiquement impossible à trouver, et les alternatives ne court pas les rues non plus.

Le fonctionnement principal de la carte est du 5VDC, et le 12V est juste une boucle faible courant pour envoyer / recevoir les ordres provenant du véhicule. Je me disais alors qu'il serait plus pertinent de mettre un convertisseur AC/DC 5V, et un step up 5=>12V pour la communication. Pour le 220VAC/5VDC, soit

• a) Un module sur PCB comme l'alimentation actuelle, ce qui laisse une carte autonome avec l'alimentation par l'AC arrivant dans le chargeur
• b) Un port USB et un chargeur de téléphone, ça me plaisait bien surtout pour la phase de test, mais cela implique d'ajouter une prise 220V dans le boitier pour connecter le chargeur de téléphone.
• c) Une douple implantation afin de pouvoir utiliser les deux options

Vous en pensez quoi ?

3/ J'ai a peu près identifié tous les connecteurs (à l'aide des indications sur la figure précédente), sauf le noir 4 pins en bas à droite, vous avez une idée des mots clés pour le trouver ? Il a l'air étrange en plus au niveau des pins, comme si il y avait un décallage pour jouer le role de détrompage ?

Mais si ça me saoule, cela sera remplacé par un bornier car les sondes de courants sont vendues sans connecteur non plus, donc il faut trouver le connecteur antagoniste !

4/ La varistance rouge, je la choisie comment ? J'ai aucune info dessus !

5/ Quelques composants non disponibles sur LCSC, le but était de le faire monter par eux, j'hésites car j'ai pas trop le matos pour faire du CMS, mais je suis quand même tenté de m'initier là dedans.
En indispo :

• PANASONIC AQH1213A : https://www.lcsc.com/product-detail [...] 19702.html
• HCPL-2731-000E : https://www.lcsc.com/product-detail [...] 66712.html
• Microchip Tech TC1044SEOA : https://www.lcsc.com/product-detail [...] 47877.html

Bon, ils sont trouvable sur radiospares par exemple, mais des tarifs qui piquent un peu par exemple pour l'optocoupleur, et je serais contrain de souder du CMS.
Sinon aliexpress...

6/ Quelques doutes sur le choix des capacité, il faut que je refasse une passe, par exemple je viens de voir sur le schéma que C4, C13 et C14 sont des capacités polarisés, en 1206. Je ne connaissais pas, dans le schéma il est indiqué CAP_POL1206 (CAP_POL).
Je n'ai pas réussi a en trouver.

Voilà, si vous avez quelques pistes je suis preneur pour avancer


PS : Les infos / schéma hardware ici : https://github.com/OpenEVSE/OpenEVS [...] _PLUS_v5.5

Hm, faire du reverse pour un truc potentiellement dangereux c'est pas sans risques pour ainsi dire... Si le truc est Open Hardware tu peux pas demander le BOM sur github?

Sinon les composants Ali tu oublieras pour cet usage!!

J'ai une alim 220v > 12v 5A 60w pour alimenter des éléments chauffants en 12v dans une boîte qui sera à l'extérieur.

Au démarrage ça tire 85 puis ça chute rapidement. Au final quand tout est chaud ça tire 10w.
L'alim sera coupée et allumée par une prise connectée, en fonction de la température interne (piloté par home assistant).

A votre avis est-ce que ça peut tenir 2 mois ? (entre le moment où il va faire froid et où je vais revenir).

Je regarderai pour trouver une plus grosse alim, mais je ne peux le faire là car je suis à l' étranger pour quelques jours seulement (impossible de recevoir une commande à temps). Je reviendrai début novembre.

Ça met 5s pour passer sous 60w.

5s c'est beaucoup, mais en même temps ça doit être une alim à découpage qui se met visiblement pas en sécurité. Par contre tu mesures côté secondaire ou primaire tes 85W? Au secondaire 85W au lieu de 60W ça fait une grosse surcharge quand même. Peut-être l'alim n'est même pas protégée? Aie.

C'est clair. Mais le radiateur est un petit modèle (bain d'huile d'appoint réglé généralement à la première position genre 800W, et fonctionne par intermittence), je ne chauffe quasiment pas la maison l'hiver donc je l'ai juste à côté de moi pour le télétravail ) donc même les 13A on en est loin.

C'est vrai aussi, mais c'est un petit portable (bloc de 65W seulement, donc même avec le courant d'appel ça ne doit pas aller chercher loin. Et puis il y a peut être une NTC à l'entrée même si sur un petit bloc comme ça on peut faire sans).

Là je penche plus pour une contamination sur la surface du contact qui a cramé (vu que c'est uniquement d'un côté), ou bcp moins vraisemblablement un défaut de la prise Legrand, sachant qu'avant cet adaptateur il y a eu pas mal d'autres trucs branchés dessus sans jamais de problème.
J'ai pas encore démonté la prise pour la changer même si j'ai sa remplaçante, je vais voir si la chaleur s'est propagée aux fils quand je le ferai, j'aimerais autant que non .

Côte 220v, avec une prise qui mesure avec affichage lcd.

Ok, donc faut prendre en compte la précision (ou pas ) de la mesure et le rendement de l'alim. Mais même en supposant un (très) médiocre 85% on serait toujours à 12W ou 1A sous 12V de trop côté TBT...

PS: On est en 230V depuis une éternité.

Donc c'est trop ?
Le risque est que l'alim grille ?

C'est celle ci :
https://www.amazon.de/gp/product/B0 [...] UTF8&psc=1

Je vais commander l'autre modèle à 150w, mais je ne pourrai la changer qu'en novembre quand je reviendrai.

Si l'alimentation ne bronche pas le risque est faible qu'elle grille. Faut pas oublier que les 60W c'est une puissance continue probablement à 40 ou 50°C.

Par contre ton réchauffeur risque de consommer encore plus au démarrage par temps froid, ça serait con que l'alimentation se mette instantanément en protection.

Merci les gars.

Je vais débrancher un des éléments chauffant en attendant novembre.


En fait la partie "sensible" est embarquée dans le véhicule, on apelle ça des chargeur, ou wallbox, mais ce n'est pas très adapté. Cette électronique n'est là que pour commuter la tension, et récupérer des infos, un peu de sécurité sur la vérification de la connexion à la terre par exemple. Mais le chargeur et conversion de puissance est bien dans le véhicule.

Pour moi, les plus gros risques, c'est que cela ne charge pas.

Mais je reste surpris sur ce choix de double fusible sur l'entrée AC.

Il n'y a pas grande discussion sur le github, je vais tenter le forum OpenEVSE.

J'avoue que je ne connais rien à ce monde, mais tu dis que le bidule fait notamment inter diff si je comprend bien, donc en cas de défaut faut que ça fonctionne sinon danger... Donc je maintiens ce que je disais, du moins pour les composants Ali.

Événement redouté: la borne de recharge envoie un signal PWM erroné correspondant à une capacité de charge supérieure à celle supporté par la borne
Conséquence: le véhicule se met à consommer un courant supérieur à la capacité de la borne, la borne de recharge chauffe et prend feu
Contremesure: protéger le départ ligne avec un disjoncteur calibré de manière à protéger la borne

Événement redouté: défaut d'isolation non détecté par la borne de recharge
Conséquence: risque d'électrisation mortelle pour l'utilisateur
Contremesure: protéger le départ ligne avec un différentiel adapté

Événement redouté: défaut d'isolation entre la partie au potentiel secteur et la partie petit signaux
Conséquence:  risque d'électrisation mortelle pour l'utilisateur, risque d'incendie
Contremesure: appliquer l'état de l'art en terme d'isolation électrique renforcée (c.a.d. utiliser les optocoupleurs recommandés ou équivalent en terme de barrière d'isolation), protéger le départ ligne avec un différentiel adapté

etc. etc.

L'alimentation tu peux prendre ce genre de chose, a mon avis le mieux est de prendre du 12V et tu crée le 5V avec un abaisseur:
https://fr.rs-online.com/web/p/alim [...] 57865?gb=s
