Reprise du message précédent :


La durée de vie?

Je dépanne pas mal de circuits des années 80.
Ils utilisaient assez souvent des tantales, ceux en forme de goutte. Ils ont tendance à "glitcher" de temps en temps (même quand ils étaient neufs d'après mon vieux).
Sur un circuit audio, ça se traduit par un "pop" audible de temps en temps.
Sur un circuit numérique, genre le cpu de borne d'arcade avec ses centaines de 74xx, je te laisse imaginer combien de temps tu peux perdre si t'es pas au courant du problème

Dans le datasheet du LDO que j'utilise, il y a marqué ca:



Aucun temps perdu ?



Oui donc sur du LTE qui fonctionne à plusieur dizaine de MHz en fréquence de base, je vois pas ce que viendra faire le bruit d'une capa réservoir 33µF et plus.

Comme l'a dit 404 not found, le tantale c'est le meilleur rapport volume/capacité/tension au détriment de certains points faibles à bien connaitre : peu de tolérance aux surtensions notamment.
Genre au boulot pour notre alim 1V FPGA on utilise une capa tantale 680µF 2.5V dont la taille est plus ou moins une 1206/1210. Si tu prends une techno céramique, il te faut 5-6 1206 pour atteindre la même capacité.




1. A. Oui, tes protections servent à protéger des agressions extérieures. Si tu met tes protections loin du connecteur, la surtension va circuler dans la piste jusqu'à la protection et polluer (potentiellement) les autres signaux.
1. B. Schéma ?
Mettre trop de charge capacitive c'est pas forcément idéal. Quel est le but des 68µF ?

2. A. Vu la taille de la carte (10x10cm max), des 220µF peuvent être mises n'importe où sur la carte, néanmoins il vaut mieux les mettre sur le "chemin" du courant.
2. B. Osef. T'as mis plus d'1µF/10µF, ça devrait aller. La capa de sortie va influer sur le bruit (noise), qui résulte d'une stabilité insuffisante (le LDO est un système en boucle fermée).

3. Copper pour c'est pas le bon terme je trouve. On parle plutôt d'un plan en français et "power plane" en anglais. Pour moi copper pour ça fait trop "scientifique" trop anglais littéral généraliste.
Pour des capas de forte valeurs, un plan c'est très bien.

4. J'ai jamais mis de silkscreen sur mes cartes pro. Après tu peux normalement éditer un plan avec les références des composants qui te servira de "carte".
Si tu tiens au silkscreen, bah déjà dégage les références des capas de découplage 100nF, ça devrait faire un peu de place. Ensuite enlève les réfs des résistance PU/PD de 10kOhms, et ainsi de suite.



j'ai vu qu'on pouvait trouver des capas céramique stackées de plusieurs µF

Bonjour,

Je souhaiterai tester le bon fonctionnement d'un coupleur-séparateur de batteries. J'ai des doutes qu'il fonctionne correctement.
Je dispose d'un voltmètre.

Savez-vous s'il est possible de le tester sans avoir à le brancher à une batterie principale ?

https://www.mon-camping-car.com/art [...] eries-12-v


Je n'ai pas trouvé la notice, mais seulement celle du coupleur separateur de la même marque pour 3 batteries : http://www.acpasion.net/foro/archi [...] 636.attach

Bon j'ai remplacé les tantales 220uF par des alu au même format en 150uF (qui en bonus a un meilleur ESR, mais qui dans le cas de grosse capa n'est peut-être pas important!?!)

Bref, j'ai subitement un doute qui m'habyte .

Le "No exposed pattern", on est d'accord j'ai le droit de faire passer des traces sur la même couche n'est-ce pas?

Et les via (les normales, pas les burried ou uVia), j'ai le droit d'en mettre?
Si je rajoute une couche de film adhésif isolant avant soudure du connecteur, ca passe?

>coupleur-séparateur de batteries
Je sais pas exactement que fait ce truc, je suppose il change de batterie si la première est vide? Alors il y a de l'électronique, pour tester entièrement faudrait une alim réglable. Après tu peux toujours tester à l'ohmmètre si par défaut c'est bien la première batterie qui est reliée à la sortie (relais au repos).


Il permet de charger la batterie auxiliaire à partir de la batterie principale.

Faut regarder la datasheet du LDO. Un ESR plus bas n'est pas forcément meilleur dans ce cas, trop bas et ça engendre de l'instabilité.

J'ai commandé mes deux capacités pour tester, livraison DHL, apparemment quand on est pas là, on peut choisir un point relais pour une re-livraison!

Je ferais un retour si ça intéresse du monde!

Je peux lire ca où dans le datasheet??? (quelle caractéristique?)

C'est des 150uF 10V 10mOhm.

Autre question. Dans le datasheet d'un pin header classique (samtec), il y a ca:

Qu'est-ce qu'il veulent dire par "2 pins powered"???

Les valeurs en haut c'est bien par pin, non?


Perso j'ai jamais entendu parler d'ESR qui provoquait des instabilité de LDO. Le facteur principal c'est surtout la valeur de la capa. Mais avec une grosse capa avec un ESR fort, bah tu met une 100nF MLCC en parallèle et rulez.

Le 2 pins powered veut dire que le current rating par pin a été charactérisé en alimentant 2 pins.
A cause de l'élevation de température, si tu augmente le nombre de pins utilisées pour le power, le courant par pin va diminuer (mais tu passera plus de courant au global quand même).

https://blog.samtec.com/post/theres [...] -question/
Un rapport sur un connecteur PCI express : http://suddendocs.samtec.com/testr [...] _2_pwr.pdf  (Voir à partir de page 11 )
2 pins -> 28.9A par pin pour une élévation de 30°C max (et dérating de 20%)
8 pins -> 21.5A par pin pour une élévation de 30°C max (et dérating de 20%)

C'est pas toujours évoqué mais c'est un paramètre critique pour beaucoup de LDOs, beaucoup plus que la capacité. Certains sont prévus pour un ESR faible, donc rajouter un condensateur céramique en sortie ne pose pas de problème, c'est même recommandé. Mais pour beaucoup c'est une erreur fatale.

En voici un avec une doc bien conçue, ils en parlent page 14.

https://www.mouser.fr/datasheet/2/3 [...] 208708.pdf

Il y a marqué max 0.1Ohm pour le Cout

Attention à ne pas avoir une ESR trop faible non plus, si tu considère un filtre LC, sans résistance série là dedans t'as aucun amortissement donc ça résonne bien comme il faut, alors qu'en mettant une résistance série t'as une belle réponse sans résonance à la fréquence de coupure.
C'est possible que tu risque cette situation si ton ESR est trop faible.

Une valeur qui vous semble sure comme ça à vu de nez?

Y-a du 100uF en 40mOhm.
Sinon va falloir que je repasse sur du tantales pour avoir de l'ESR plus grand.

EDIT:
Ce qui est con c'est que les datasheet des modem M.2 préconisent d'utiliser des capa 220uF à faible ESR, mais ne disent pas combien.

j'ai reçu mes PCB \o/

la qualité est franchement propre!
mais deux soucis :
- la taille du trou des pastilles pour le holder des 18650 est pas assez gros mais ça je peux le corriger
- le modèle d'esp32 utilisé sur un autre PCB est incorrect (ça c'est ma faute j'ai pas vérifié), il est trop large donc j'ai 5 PCB qui servent à rien

Quelqu'un aurait ce "microscope" chinois?

D'après ce que je vois sur youtube ca a l'air acceptable. Un avis à l'usage?
https://www.ebay.com/itm/1-600X-4-3 [...] 2707086814


Je l'ai et il est vraiment top pour le prix.
La qualité d'image est excellente, la mise au point se fait sans trop de soucis même si ca bouge un peu.

Je peux travailler sur du très petit CMS sans soucis.

Tu arrives à souder dessous? Je pensais qu'il faut un microscope stéréo pour ça pour pouvoir estimer les distances? Ou c'est plus une question d'habitude?



Bon j'achète alors.


C'est une question d'habitude, mais le gros problème des microscope à caméra, c'est le décalage entre le réel et la vidéo.
J'ai bossé avec une petite caméra USB microscope, le décalage était vraiment gênant pour de la soudure sur des 0402.

Un bon microscope stéréo c'est cher, mais ça dure des dizaines d'années sans souci. Faut pas hésiter à regarder sur LBC.


Ca demande juste un peu d'adaptation, c'est moins confortable qu'une bino en effet.



Sur celui la en l'occurence il n'y a pas de décalage puisque c'est tout intégré. Avec une caméra USB il y a de la latence pour le traitement et le buffer de l'USB.

bonjour

certain on une idée du fonctionnement d'une cloture electrique ?

est ce que ce sont deux fils electrique torsadé qui ne se touchent pas, et c'est l'animal qui fait interrupteur quand il touche le fil ?

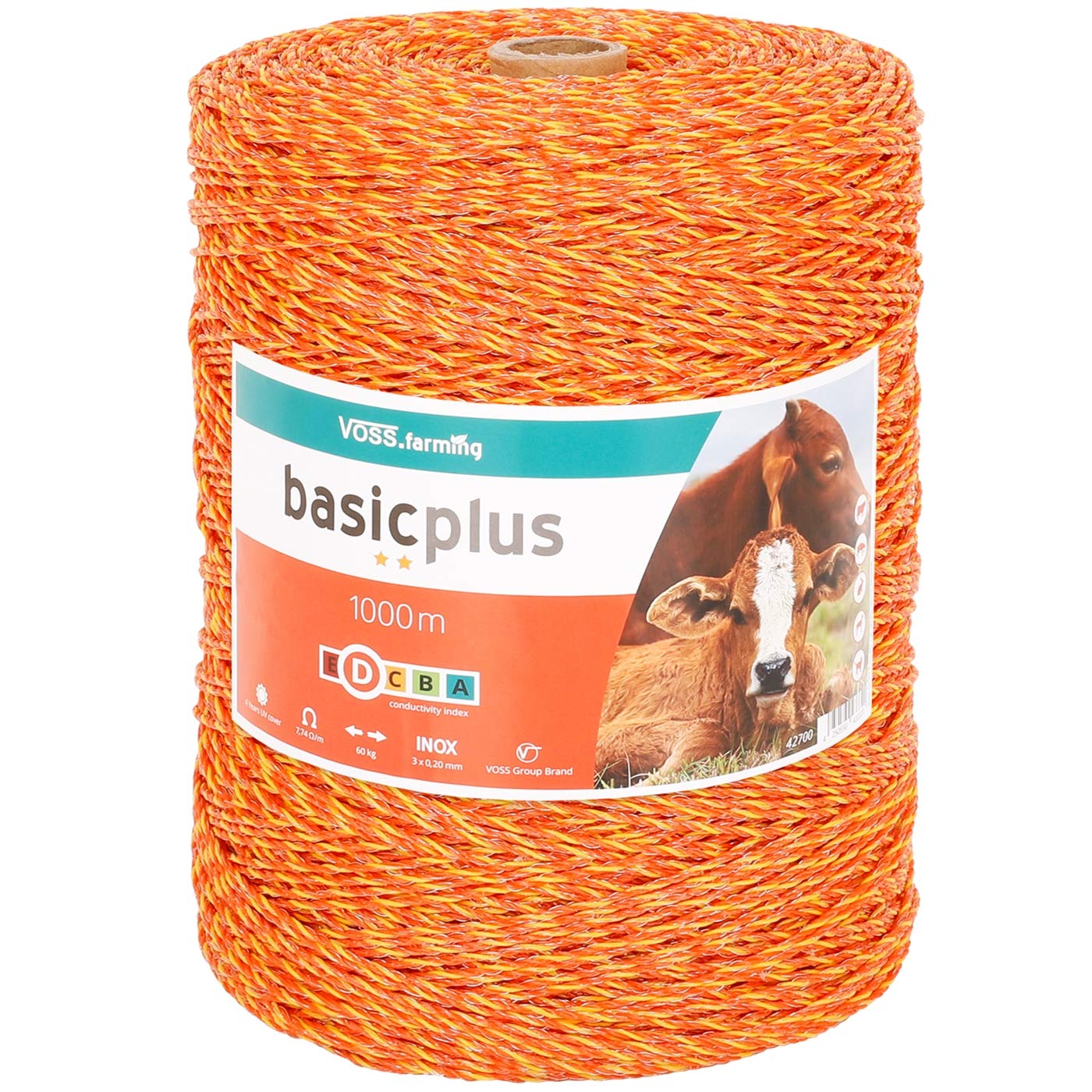

voila a quoi ça ressemble precisement :
https://images-na.ssl-images-amazon [...] L1400_.jpg



Non. Il n'y a qu'un conducteur sur la cloture, le retour c'est la terre. Si tu portes des chaussures isolantes, tu peux toucher la cloture sans risque de choc électrique.

Il y a des chinoiseries tout à fait convenables pour 300-350€. J'en ai un et j'en suis très satisfait.

clôture électrique: Il y a un boitier qui génère des impulsions de haute tension (aucune idée du voltage ni de l'énergie, ça doit dépendre de l'animal aussi). La masse est mise à la terre, le pol positif est sur la clôture. L'animal (ou l'humain stupide ) ferme le circuit et se fait mal.
edit: grillé...

ok merci ! car je fais une cloture anti limace autour de mon carrée potager, avec 2 fils de fer paralelle, quand la limance gluante et humide touchera les deux fils, elle fera interupteur, et se prendra une petite decharge pas mechante de 9v d'une pile rectangulaire ! sur la langue, ca fais son effet

Il faudra juste faire gaffe à tout ce qui peut fermer le circuit comme de l'herbe notamment

oui, et sous la pluie je pense aussi que ca va décharger rapidement la batterie avec ces contacts de goutte d'eau mais bon, je verrais

Si tu n'as pas trop de pluie, tu peux faire une frontière en sel. Les limaces et les escargots n'iront pas loin.
(Et s'il pleut, tes légumes seront déjà salés ).

Ouais enfin, saler les sols c'est pas ce qu'il y a de mieux pour les rendre fertiles ...

Petit retour rapide de ma commande de deux capacités pour 1,40€ chez ARROW.

Pas de minimum de commande, pas de frais de ports, TVA et douane incluse dans les prix.

Choix de la livraison DHL, commande effectuée le 21 mai, arrivé dans ma BAL le 27 mai, pas de signature nécessaire.

Bref, pour des petites commandes de composants à l'unité, c'est parfait!


Très bon à savoir.

Question idiote du jour

Est-ce qu'allumer/clignoter une LED 10mA, crée des "spikes" sur la ligne d'alim???
En d'autres termes, est-il conseillé de rajouter une capa 0.1uF en // ?

Non, sauf si l'alim est abominablement naze.


Mon voltmetre est dead. Vous avez un truc pas cher à commander rapidos sur Amz.


https://www.amazon.fr/Multim%C3%A8t [...] way&sr=8-3

par exemple.

Bonsoir

A quoi sert cette résistance de 1M sur ce hotswap controller???
Pour décharger le condensateur à la coupure???
