Reprise du message précédent :

Ca fait quoi habituellement ce genre de truc quand ça tombe en panne, plus rien ou la tension d'entrée en sortie?

C'est vrai que ça manque curieusement du mot "isolé" sur l'emballage

et comme les mosfet ont tendance a se mettre en court circuit en cas d'accident ...

A mon avis le premier truc à claquer dessus ça sera les condensateurs, après du coup faute de filtrage ça va se mettre à osciller et les composants de puissance en prendre plein la gueule pour finir par claquer.


Grenfell

Dites voir,

Sur un circuit fort simple constitué de deux batteries en séries, et d'une resistance, est il simple de faire un circuit qui régule la tension ?

Je m'explique c'est du 8v, sur 0.2ohm, soit 40A et donc 320w, mais c'est trop, je voudrais limiter la tension à 6v. Par contre le montage doit tenir dans un espace réduit, cylindre de 3cm de diametre sur 1cm de haut.

je précise que le voltage n'a pas besoin d'être fixe en fonction de ce que débite les batteries, qu'elle lui retire 25% ça suffit.

Voilà je suis nul en électronique, mes connaissances se limitent à U = RI et P = UI

Le but de ton montage c'est quoi au final, vider tes batteries?

Nan c'est une cigarette electronique mais mécanique, c'est à dire il n'y a aucun circuit de régulation, c'est juste résistance, accu, interrupteur.

Je peux l'utiliser avec un seul accu, et là pas de probleme, je fais mes résistances moi même, entre 0.06 ohms et 0.4 ohms.

Avec 2 accu en série, forcément ça passe à 7-8V. Mais la résistance est trop chaude pour que ce soit exploitable. J'aimerais bien descendre à 6v un peu près, sur 0.2ohms par exemple ca ferait 180w. Je cherche donc, si c'est possible, un petit circuit que je puisse intégrer dedans, qui passe de 7v-8v à 5.25-6V.

Si tu veux garder la configuration de ton bobinage mais l'utiliser avec deux accus, il te suffit de trouver un fil moins résistif

Un "simple" hacheur et c'est bon, le véritable problème est l'intégration.

Un fil plus résistif serait l'idéal alors

Le mieux serait de garder 1 seul accu dans ce cas, ou augmenter ta résistance en rajoutant du fil?
Rajouter une résistance en série pour dissiper l'excédent ça va être gros, et un peu bête pour un système sur batterie... Un convertisseur buck qui sorte 200W,ça m'étonnerait que ça rentre dans une clope électronique
Autre option: accus LiFePO4 qui sera un peu plus bas en tension et en général n'explosent pas.

Ça se fait, mais faut cramer quelques fets pour trouver les bons réglages et protections Mes essais sur des ampoules halogènes de 250W ont été intéressants: comportement très inductif du bazar, et sous 40A c'est fun à gérer: commutation trop rapide et on explose VDS, trop lent c'est le fet qui crame...

Mea culpa


c'est surtout que je veux garder la même valeur de resistance Pour qu'elle chauffe un poil plus fort. Et ça ne marcherait pas, enfin pour faire court : un fil plus résistif est plus fin, dans ce qu'on utilise pour faire les résistances de cigarette electronique (inox, kanthal, titane ou nickel). Pour retrouver 80w sur 8v, il faudrait une résistance de 0.8ohms. Il faut donc un fil tout fin pour ça, et 80w la dessus, la chauffe par mm² est bien trop forte, c'est aussi inutilisable, ça serait brulant, alors que 80w, avec une résistance 0.2ohms c'est assez tiède comme il y a une grade surface de fil à chauffer. Pourquoi utiliser des basses résistance ? pour le volume de vapeur

Bref, il y a des cigarettes electroniques avec régulateur, dailleurs c'est 99.9 % des ventes, et j'en ai moi même, donc techniquement c'est possible. C'est le même combat montre à quartz / montre mécanique en quelques sorte et pour terminer cet aparté. J'ai regardé du coté des régulateurs à découpage et j'ai rien trouvé dans ces plages de tension/ampérage (surtout)

Bref je me demandais si il y avait un moyen simple de faire ça.


Ça doit pouvoir se bricoler avec un NE555, un potard et un mosfet qui tienne la route, ça peut être compact au final.

C'est moi ou 80 watt , je trouve juste ça enorme pour une cigarette electro ...  oO

edit : la ils sont plutot dans les 8 watt
https://www.iclope.com/actu-cigaret [...] ot,98.html

re-edit : j'ai rien dit
http://e-liquide-shop.com/blog/fai [...] ctronique/

Vous pensez que cette fois c'était volontaire cet accident?

https://youtu.be/lT3vGaOLWqE?t=465

putain, comment il fait pour pas ce tuer ce mec


Toutes ses vidéos sont comme ça. Il se prend des (fausses/petites) chataignes à chaque fois

Je me demande s'il est pas maso en fait

Oui mais la sur le coup j'ai comme un doute que c'était prévu

A rajouter d'urgence: Mr Carlson's Lab. Fortement orienté analogique et vieilles électroniques, le gars est un crack, ultra clair et précis dans ses explications. Je le mets au même niveau que Shariar du Signal Path.

w2aew, ingénieur terrain chez Tektronix, est aussi un puits de science en électronique, et super didactique. Très orienté radio.

Un petit guide rapide de piles/batt 18650 :
http://www.ebay.com/gds/18650-Batt [...] 340/g.html

Assez interressant les fakes sur ces piles , y'a plein de videos tutube , je vous suggere  GIF ou les GTF comme mot clef  tutube ...

Edit , Test d'un chargeur 18650  low cost banggood :
https://www.eevblog.com/forum/proje [...] ally-safe/

Hello

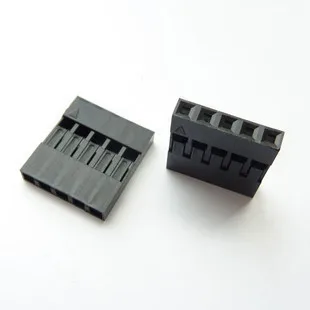

Est-ce que quelqu'un saurait me dire comment on appelle ce genre de connecteur pourtant si banal?


Sur le net on le trouve sous le nom "Dupont connector", mais sur Mouser nada, rien... bref

2.54mm connector ?
Y a sans doute plus officiel mais avec ça tu devrais déjà trouver des trucs.

http://www.te.com/usa-en/products/ [...] =pgp-story


Y a pas de nom spécifique

C'est un housing 2.54 mm donc ça nécessite des contacts à insérer et où le fil sera serti.

Personnellement j'aime bien utiliser le site de Samtec qui propose des images de leurs connecteurs et le site est rapide à utiliser. Donc quand tu sais pas trop, passe sur le site de samtec et fouille un peu, tu devrais pouvoir trouver une référence.

En moins de 2 min : https://www.samtec.com/cables/discr [...] /universal  ->série ISSM

Dispo sur banggood aussi

Je me disais bien

Oui j'en ai

Il y en a des pas cher sur ebay, j'en ai commandé il y a une semaine, mais ca risque de ne pas arriver à temps, et vu que j'allais passer commander sur mouser pour autres choses autant en prendre là, mais c'était la misère pour les trouver sur le site


Tu prend la référence samtec, par exemple ISSM, tu cherche sur mouser/digikey/farnell et tu récupère la catégorie et les caractéristiques de la référence et tu applique sur la recherche.

Par exemple les ISSM existent sur digikey (mais pas sur mouser), dans la catégorie Rectangular Connectors - Housings. Ensuite tu prend le pitch : 2.54mm (ou .100" ), Contact type : Female Socket, Mounting type : Free Hanging (In-Line), Contact type : Crimp.
Ensuite tu sélectionne d'autres options si besoins. Ca te sélectionnera pas les housings parfaits, mais ça réduira la recherche

Ouai je passe beaucoup de temps à chercher mes composants et autres connecteurs
C'est chiant par moment   ²

Je voulais générer du 12V à partir du 5V (USB)... c'est bien avec un module DCDC Boost que ça se fait ?

J'ai acheté ça chez ali:
https://fr.aliexpress.com/item/1pcs [...] 15396.html
Et j'ai toujours du 4.9V en sortie... je tourne pourtant la vis de la résistance variable dans tous les sens

Bon après j'ai déja eu des modules HS chez ali mais la ça commence à bien faire...

Normalement il faut que tu "devises" la vis , j'ai la version sans le micro USB mais avec les pad pour souder et ça fonctionne du tonnerre

Ok je vais essayer dans ce sens et insister ... mais j'ai lu 1v par tour hors moi sur 4-5 tour rien ne change...
Je teste à vide... je sais pas si ça pose pb non plus mais certains le font dans des commentaires et chez eux ça marche

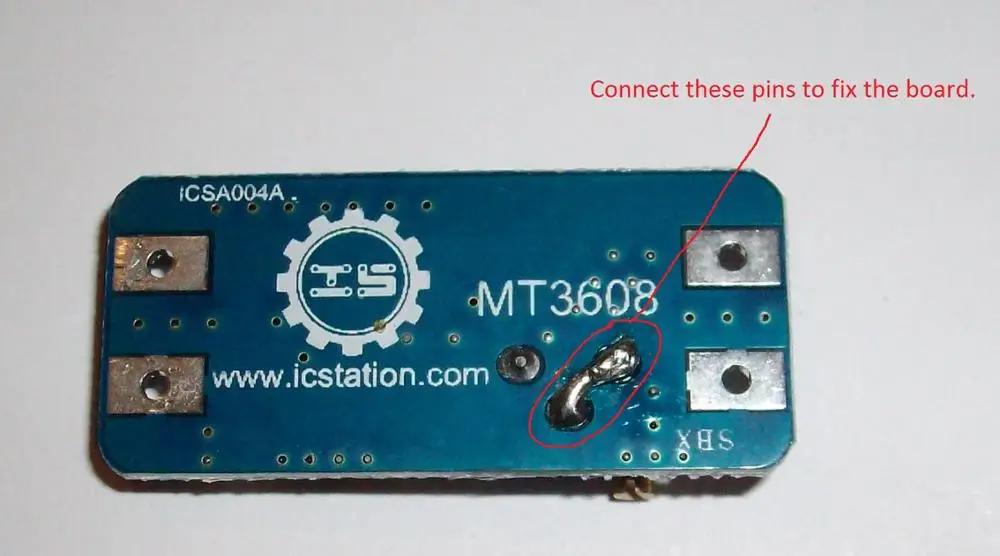

En cherchant un peu je remarque que certains disent qu'il faut faire un fix sur certaines board

Moi j'ai la même ref et pas de problèmes, sur les 18 que j'avais commandé y'en a au moins une dizaine qui fonctionnent (je l'ai ai pas toutes testés).
Pas de chance pour toi

ok... combien de tour tu peux faire environ ? J'ai l'impression de tourner dans le vide
EDIT: J'ai un tic à chaque fin de course, à l'ohmètre je vois que la valeur de la résistance variable varie... j'ai 0Ohm sur les 2 broches que certains indiquent comme Fixe... bref le pb semble ailleurs mais ça sent les modules HS

Bizarre, pas de chance pour toi

Alors ça c'est pour quand j'aurais le temps de lire :
http://www.sen-av.net/article.php3?id_article=4

J'ai voulu tenter la bonne affaire en achetant un ecran en panne (genre image qui apparait 1 ou 2 seconde puis + rien à l'ecran) ... j'en bave ... ( ce qui veut dire que c'est pas les condos facilito ... )

La recherche du modèle + panne sur google ne donne rien ?
Sinon je te dirais bien de mesurer les tension pour voir laquelle qui merde

non que tchi en doc , en plus elle est pas trop maintenance friendly ,obligé de sortir la carte de l'ensemble
edit enfin peu :
http://forums.futura-sciences.com/ [...] istor.html

Passé l'aprem dessus et ça commence à me ga... ,  ça va tout simplement se terminer par ça et ça sera moins cher que les composants exotiques (reste plus qu'eux en gros ) au final   :
https://www.banggood.com/4-Lamp-Uni [...] 81064.html

L'est bizarre, ton lien...

Celui-là fonctionne bien mieux : https://www.banggood.com/2f4-lamp-u [...] 81064.html

C'est une bonne démarche, et je te conseille, dans le même temps, d'en prendre un avec une seule sortie.
Pourquoi ?
Tout simplement parce qu'il faut (je l'ai testé maintes fois) charger toutes les sorties pour que ça fonctionne.
Donc, si par la suite, tu décidais de réparer des écrans de récup, il faut être capable de tester un néon à la fois.

Y'a de l'idée  , bon je suis en paysannie y'a pas trop d'opportunité niveau flux d'écran ,  1 tout les 6 mois ce sera beau ....

Ils ont sorti un petit boitier bleu de depannage justement
https://www.banggood.com/12V-DC-Inp [...] 77757.html
 , mais la jva attendre ... trop dépensé ce mois ci

En plus j'ai remarqué que paypal me rajoute quasi 1€ de plus par rapport au prix à chaque transaction sur Banggood
