Reprise du message précédent :

non, j'ai pas d'XP dans solidworks.

Bonjour,
Je me demandais sur quel(s) site(s) vous achetiez vos pièces méca (hors amazon) ?
Je vais avoir besoin de vis CHC, roulements, vis épaulées, entretoises, engrenages, etc. et je suis un peu perdu...

Sois je tombe sur du site chelou, sois des sites de confiances mais les prix sont exorbitant et les pièces vendues en volume.

Merci

J’ai rien de bien
Le top c’est McMaster-Carr aux US, mais ils livrent pas à l’étranger.
Mizumi ne livre pas aux particuliers
Après y’a Conrad, RS, etc. Mais c’est pas top.

Ebay et Aliexpress, mais je trouve souvent qu'Amazon est le plus simple. Souvent sur Ebay il y a plusieurs articles en un et trier par prix ne remonte que des trucs qui correspondent pas. Aliexpress, quand je trie par prix j'ai plus aucun résultat.

Conrad je trouve que les FDP gachent tout.

Sinon pour pas mal de truc simples on trouve chez LeRoy Merlin, Casto, etc.

https://www.vis-express.fr/fr/ ?
Je prends chez Emile Maurin https://fixation.emile-maurin.fr/fr/ aussi mais c'est parce qu'il y a une boutique pas loin.

Motedis éventuellement pour du profile alu etc.

Ah mince ! Hier soir j'ai cru trouver la perle rare avec Misumi! Je connaissais déjà la marque mais je croyais qu'ils ne faisaient que dans le roulement. Hier quand j'ai vu qu'ils vendaient de tout au détail à prix correct j'ai cru rêver. Mais du coup s'ils ne vendent pas aux particulier c'est cuit.
Chez RS ils ne vendent des CHC que par boites de 200    et j'ai pas réussi à trouver le reste pour un prix abordable malheureusement.




Merci, je vais regarder de plus près chez Emile Maurin. Je suis tombé sur ce site dans les recherches mais je ne savais pas si c'était fiable. Et tu as déjà passé commande chez vis-express?


PS : Je précise, je n'achète plus rien sur Amazon et n'achèterai jamais sur Aliexpress.

Au fait, pour un particulier c'est possible de commander sur RS ?

Il me semble qu'ils avaient refuser ma commande la fois où j'avais tester, mais ça remonte à au moins 5 ans de mémoire.

Merci encore.


Tu as le site rs-particuliers qui est spécifique pour ca.
Par contre tous les produits ne sont pas disponibles.

Tu as farnell aussi qui vend aux particuliers


Pour RS, il faut chercher les ref sur le site pro puis basculer avec les codes commandes sur le site particulier et passer commande le dimanche pour avoir les frais de dossier gratuits.

Regarde aussi HPC https://shop.hpceurope.com/fr/



Je n'ai jamais commandé chez vis-express mais certains l'ont fait avec satisfaction sur le topoc du bricolage ou make.

en tant que pros on commande au moins énormément chez Émile Maurin
Chez Bailly Quaireau / referencebatiment.com aussi

J'avais pris de la visserie chez bricovis.fr, c'est très bien et on commande ce qu'on veut en quantité. Pas souvenir que les tarifs soient particulièrement élevés. Et ils ont toutes les classes de visserie si on a des besoins de tenue en effort particuliers. Et aussi d'autres matériaux.

Pour les roulements et engrenages, t'as pas un magasin CIR près de chez toi ? C'est un peu leur métier (Compagnie Industrielle du Roulement)



Je viens donner des nouvelles si jamais ça peut aider quelqu'un d'autre.

Pour la visserie j'ai choisi vis-express qui a de tout en CHC dont des vis avec épaulement comme je voulais et aussi des vis tête basse. Le prix est dégressif et les lots proposées sont bien étalonnés.
Pour les roulements je me suis rabattu sur un gros vendeur français sur e-bay. Prix raisonnable et qualité.
Pour les engrenages je part finalement sur du custom imprimé en 3D.



Je reviens avec la CNC 3018 Pro. J'avais vaguement évoqué l'idée de l'agrandir, et bah j'avais laissé ça un peu de côté...

Jusqu'à hier, où, par le hasard des suggestions Tutube, je suis tombé sur un Québécois qui l'a déjà fait.
Mieux, il a donné le lien du kit tout fait.
On l'a commandé dans la foulée, et il est arrivé aujourd'hui.

Vlà le lien du kit en question. Pas pour puber, mais pour aider à donner une idée du truc : https://www.amazon.ca/Kit-dextensio [...] B08RYGQ28W

La vidéo : https://www.youtube.com/watch?v=FZV2bcTkZGc


Et je ne l'ai pas encore installé, mais j'ai étudié le truc : tout semble ok pour rajouter un 2ème kit dans la largeur pour obtenir encore plus de surface de travail.
Y'a simplement deux ou trois détails qui me chipotent...
- faudra refaire la face avant et la face arrière en plus larges ;
- les deux montants du portique porte-outils devront subir chacun un perçage supplémentaire (voir plus bas) ;
- le plateau d'usinage deviendra trop petit ;
- l'élargissement ne sera que de 8 cm.

Le pourquoi des perçages supplémentaires : les deux montants sont d'usine assemblés par 1 vis sur la barre alu. Or, le kit comporte des barres à deux trous.
Sur ma machine, j'ai déjà 3 trous de chaque côté, et les deux du haut vont pile-poil sur la barre à deux trous.
Celle du bas ne comporte qu'un seul trou, d'où la nécessité de repercer, au bon endroit, et bien droit.

Le côté bricolage ne me dérange pas, c'est cool. C'est juste que je me demande si ça vaut le coup de gagner 8 petits cm en largeur ???
Car côté longueur, c'est vraiment top, si vous avez le courage de jeter un oeil à la vidéo.

Qu'en pense le topic ?

C'est chère pour deux bouts de profilé, deux tiges et une tige filetée non?

Ca dépend.

Nous, on l'a eu avec 10 $ de réduc, je trouve que ça va encore. Ca nous fait à peu près 40 €, boah...
Certes, y'a un pwal moins cher chez AliTonkin, mais ça m'a saoulé de comparer les refs.

Je l'ai installé today, et ma foi, bah ça les vaut largement. Je posterai quelques photales un peu plus tard.

Pour l'idée d'élargissement, j'ai laissé tomber : après réflexion, je me suis aperçu que 8 cm de + en largeur, bah au final, ça
ne fait que 4 cm en + de chaque côté, quelque part.

J'en ai profité pour remonter un peu le portique, en ré-utilisant les deux anciens petits profilés : c'est nickel.

PS : dans le carton, il y a une doc Sainsmart de fort belle facture, avec anglais et allemand. Pas de français par contre. Bon, ça s'installe
plutôt facilement en prenant son temps et en réfléchissant un brin.



Et voici quelques photales...

La machine d'origine :



Le kit proprement dit  :



Une fois installé (et je n'ai pas eu besoin du cablage fourni dans le kit) :



Pis j'ai eu le droit de démonter...

Salut,
Je ne sais pas si je suis sur le bon topic ici.

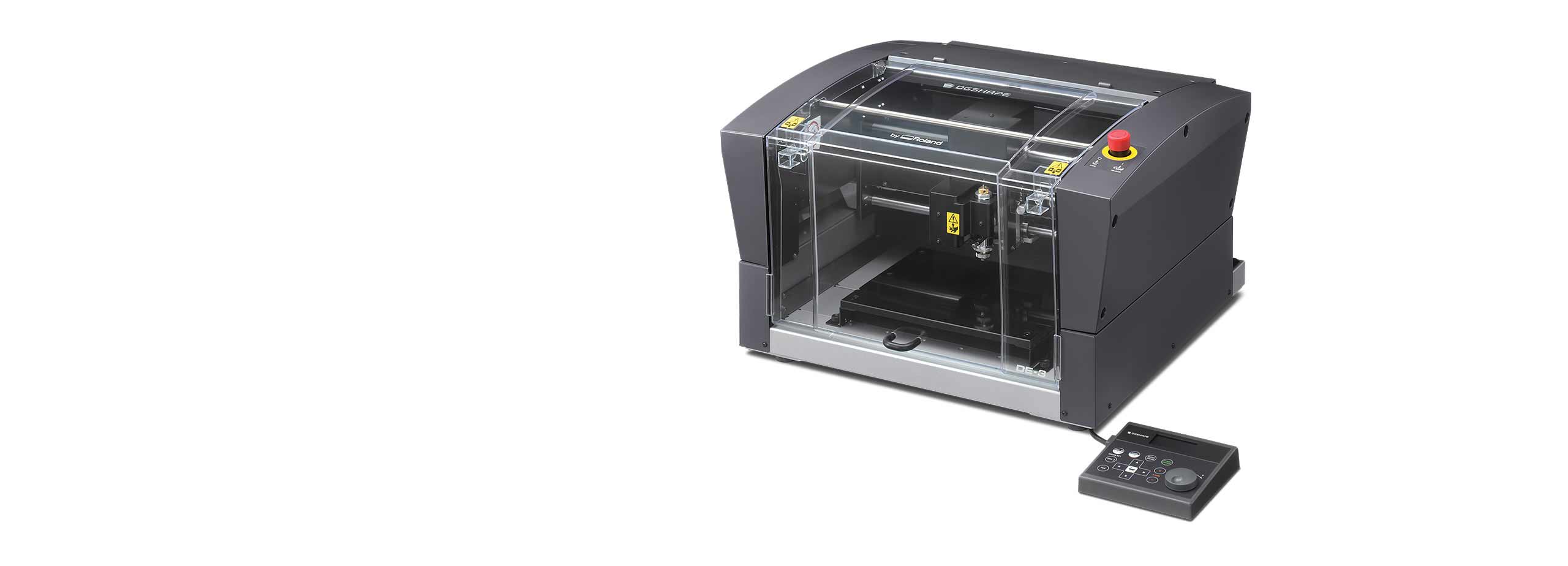

Je dispose d'une graveuse Roland DGSHAPE DE-3, vous pensez que c'est le bon endroit pour exposer mon problème ou y a un meilleur topic dédié ?

Merci bien

Salut, je pense que c'est le bon topic
Il se passe pas grand chose ici de tout manière

Alors en fait j'ai "récupéré" l'utilisation de cette machine car mon collègue qui à fait l'achat n'arrive pas à avoir une utilisation propre avec.

Le principe est simple, il y a un plateau en composite d'une surface de 305*230mm, sur ce plateau en composite on viens poser une interface "collante" ( plateau semi-adhésifs) et sur cette surface collante on position une plaque à graver dans laquelle on fait des étiquettes .
La plaque à graver est bicolore et à une épaisseur total de 1.6mm. La couche supérieure fait 0.35mm, et il faut la transpercer pour atteindre la seconde couleur.

Le problème est que le plateau d'interface n’est pas parfaitement plat, il a 3/10ème d'écart entre la partie la plus faible et la partie la plus épaisse. La profondeur de gravure se faisant à 0.45mm, il y a des parties qui ne sont pas gravée correctement.
ou alors il faut pousser la profondeur jusqu'a 0.7mm, mais bien sur des endroit sont donc gravé plus profond que d'autre et cela se voit.

Après achat on a fait remonter ce défaut à notre revendeur, et il nous a fait parvenir 2 autres plaque d'interface qui présentent le même défaut.
J'ai acheté une plaque d'interface chez un autre revendeur qui a le même défaut également.

Notre revendeur est incapable d'assurer le SAV, et n'a pas de solutions à nous apporter autre que de graver uniquement de petites étiquettes et de faire le Z leveling à l'endroit voulu ...

Pour le moment je ne sais trop quoi en faire non plus car graver la surface complète du plateau est impossible de façon propre et régulière.
J'ai cherché un peu ce soir et il semble exister un accessoire nommé " nez régulateur" sous la référence "DRN-20" , mais je n'ai pas trouvé à quoi il sert ni sont fonctionnement.
Il semblerai que cela serve à réguler la hauteur ???


Enfin bref, s'il y a des utilisateur de graveuse numérique, ça se passe comment chez vous pour réussir à graver proprement une plaque entière sans devoir ajuster le Z toutes les 5 minutes sur la zone à graver ?

En photo:
le plateau et la machine


Le tapis semi adhésif en jaune Et la plaque à graver en noir



La stratégie pragmatique du bourrin c'est de coller à demeure une plaque d'un matériau bois facile à usiner type MDF et demander à la machine de faire un surfaçage de cette plaque. Elle sera forcément plate par rapport à la fraise

En fait avec les CNC qu'on a ici, on grave (brule la surface) ou découpe en transversant tout, donc on a pas ces problèmes de Z!

T'es obligé de mettre l'interface? Tu peux essayer sans avec une chute?

T'as contacté la boite qui fait le Gravogrip? https://www.gravotech.com/

T'as regardé le manuel?
https://downloadcenter.rolanddg.com [...] ch_DCE.pdf

Page 117:


Est-ce qu'il faudrait pas faire ça sur le "gravogrip"?

edit: le temps de chercher et taper

Et si 4 plaques différentes présentent le même défaut ... est-ce que celui-ci ne serait pas sur le plateau de la machine ?

Alors je n'ai pas précisé, mais la table a déjà été surfacé deux fois.

Une fois à réception comme conseillé par le revendeur, et une deuxième fois après les premiers échecs avant de se rendre compte que c'était l'interface qui n'était pas plane.

La table est donc parfaitement plane, j'ai bien vérifié.

L'interface est malheureusement obligatoire, comment faire tenir une plaque en plastique de 1.6mm pour l'usinage sinon?
Impossible de je prendre dans un étau.

L'interface je les ai mesurées, les originales de Roland sont celles qui on le plus gros ecart. Cette plaque fait 3mm d'épaisseur, mais sur le côté le plus faible elle fait seulement 2,6mm ...

La gravogrip est moins mauvaise, mais a entre 2 et 3/10eme de mm d'écart.

J'ai lancé une demande directement via le constructeur car le revendeur est incapable d'assurer le suivis...
J'attends leur réponse, mais comme leurs plaques on toutes plus oui moins le même défaut je ne sais pas à quoi m'attendre du SAV.

Actuellement j'en suis au point de réfléchir à modifier la table avec une mini pompe à dépression pour me passer de cette plaque d'interface qui pose problème

Tu peux surfacer l'interface aussi. Sinon du scotch double-face pour tester sans l'interface, t'en mets la ou tu passes pas, genre dans les coins.

En fait je pense qu'il faut utiliser le réglage de “AUTO Z CONTROL”, page 87:
https://downloadcenter.rolanddg.com [...] ch_DCE.pdf


non l'interface est un truc vraiment trop mou, ça ne s'usine pas du tout

Dans un carton j'ai trouvé un espèce de nez en teflon, celui qu'il faut mettre justement en activant le auto-Z.
Le principe est simple, on libère la tête pour qu'elle puisse monter librement, on règle la profondeur d'usinage avec la pointe qui dépasse légèrement de la pièce d’appuis en téflon et la même pièce en téflon fait office de guide car elle appuie sur la plaque à découper.

Forcement la l'usinage est forcement toujours à la même profondeur

Ca permet de graver toute une plaque sans se soucier du décalage en Z lié à l'interface de support, Mais ça oblige aussi à démonter ce guide quand on veut faire la découpe des étiquettes, avec le guide la profondeur de coupe est obligatoirement limitée

Bref faut ensuite enlever ce guide, puis faire un vrai Z et ensuite relancer la découpe


clairement sur une machine de ce prix, je trouve cela incroyablement mal foutu
Dire qu'il y a des capteur de autoleveling sur les imprimante à  - de 200€...

Je vais me débrouiller comme cela, mais clairement c'est la déception

J'attends aussi une réponse du fabriquant pour voir s'il à une solution à m'apporter défois que j'ai loupé un truc dans les fonctionnalités de la machine

C'est pas une sorte de scalpel qui tourne ton truc? Ca devrait pouvoir usiner un truc mou non?

il y a eu une question sur ce post visiblement effacée, désolé de ne pas passer régulièrement

vous savez où je peux trouver des rails dont les patins ont des billes captives pour pas cher ? Pour pouvoir sortir les patins au cours de certains mouvements.

Ce week-end je me suis motivé à chercher l'origine des jeux sur ma 3018, à priori c'est les LM8UU de l'axe Z qui ont trop de jeu. J'ai commandé des patins polymère on va voir si ça améliore les choses.




Je crois que Igus veut me faire croire que je suis quelqu’un.

(Je vous file le contact commercial en MP, je sais pas trop s’il y a un risque de spam)

Je les croises souvent sur salon. La prochaine fois, j'irai tailler la bavette s'ils sont aussi généreux.

Ya ton nom sur la feuille!

Pas mal de grosses boîtes font ça, peut être un peu moins maintenant. Mais j'avais eu un dev kit TI et Arm m0 comme ça.


En même temps y'a son nom dans son pseudo et dans toutes les infos liés à son ex site en signature

Oui, pas de stress.

Haha en effet!

a voir les résultats

https://www.youtube.com/watch?v=4oRA4FaX0tE


Hello,

J'aimerais m'équiper d'une CNC pour travailler principalement des panneaux de CP, de MDF et épisodiquement de massif (en faible épaisseur). L'idéal serait de pouvoir faire toute ma cuisine  comme dans cette vidéo.
J'ai regardé ce qu'il existait et j'en suis arrivé aux cinq modèles suivants:

Shapeoko 4

• Surface utile: 33"(X) x 33"(Y) x 4"(Z)
• Temps d'assemblage: 5 heures
• Fonctionnement autonome: Non, pc nécessaire
• Transmission: Couroie
• Matérieau: Aluminium
• Waste board: Inclue
• XYZ touch probe: Inclu
• Prix (hors taxe mais fdpin): $2,822.82

X-Carve

• Surface utile: 30"(X) x 30"(Y) x 4"(Z)
• Temps d'assemblage: 5 heures
• Fonctionnement autonome: Non, pc nécessaire
• Transmission: Couroie
• Matérieau: Aluminium
• Waste board: Inclue
• XYZ touch probe: Inclu
• Prix (hors taxe mais fdpin): $1,984.60 (Avec l'affleureuse makita)

OneFinity X-35

• Surface utile: 32.25"(X) x 32.25"(Y) x 5.25"(Z)
• Temps d'assemblage: 15 minutes
• Fonctionnement autonome: Oui
• Transmission: Vis sans fin 16mm
• Matérieau: Acier
• Waste board: Non-inclue
• XYZ touch probe: Non-inclu
• Prix (hors taxe mais fdpin): $2,467.00

OneFinity Journeyman

• Surface utile: 48.15"(X) x 32.15"(Y) x 6.25"(Z)
• Temps d'assemblage: 15 minutes
• Fonctionnement autonome: Oui
• Transmission: Vis sans fin 16mm
• Matérieau: Acier
• Waste board: Non-inclue
• XYZ touch probe: Inclu
• Prix (hors taxe mais fdpin): $3,599.50

LongMill MK2

• Surface utile: 48"(X) x 30"(Y) x 4.8"(Z)
• Temps d'assemblage: 1 jour
• Fonctionnement autonome: Non, pc nécessaire
• Transmission: Vis sans fin 12mm
• Matérieau: Aluminium
• Waste board: Non-inclue
• XYZ touch probe: Non-inclu
• Prix (hors taxe mais fdpin): $2,060.99

Les OneFinity et en particulier le Journeyman sortent du lot mais pour 60% plus cher que chez LongMill. Est-ce que c'est justifié ?
Est-ce que vous auriez d'autres modèles à conseiller ?

Merci d'avance

J'ai dans l'idée de me fabriquer une petite CNC "DIY" pour de l'alu/cuivre (et bois dans une moindre mesure) à budget réduit 200~300€.
J'ai déjà un peu d'expérience dans l'impression 3D.
Au niveau de la carte de commande/contrôle des servos, est-ce qu'il existe des tout en un limite "plug and play" comme sur les imprimantes 3D type SKR etc ? J'aimerais si possible quelque chose que je pourrais accéder à distance via un Raspberry Zero par exemple (comme klipper sur ma SKR2 avec fluidd sur le Raspberry)
J'ai vu certains projets qui utilisent des profilés alus avec des roues en plastique pour le guidage, ça me semble pas suffisamment rigide pour une CNC alu/cuivre, non ? Ou bien il vaudrait mieux prendre des profilés 2x2 et doubler le nombre de roues ?
Les profilés alus sont-ils suffisants pour garantir la rigidité ? Ou bien faut-il trouver une plaque de métal (ou bois) comme base pour la CNC ?
Est-ce que les CNC souffrent de soucis similaires aux imprimantes 3D comme le ringing/les angles pas très droits ? Puisque le moteur est beaucoup plus lourd qu'un bloc extrudeur/chauffant d'imprimante 3D je pense ça risque d'être compliqué de contrôler l'outil avec suffisamment de précision... Ou bien puisqu'une CNC est beaucoup plus lente ces soucis ne sont pas présents ou très limités ?
