Reprise du message précédent :
Coucou les bricoleurs.

J'ai un petit souci, j'ai une enceinte colonne de salon Eltax Universe de 2012 (faisant partie d'un kit 5.0) qui grésille et dont 2 HP sur 3 ne fonctionnent plus. Celui du milieu fonctionne, celui du bas et celui en tweeter du haut non.

J'ai donc démonté le tout et je ne vois pas d'oxydation.
Mais un truc m'interpelle.

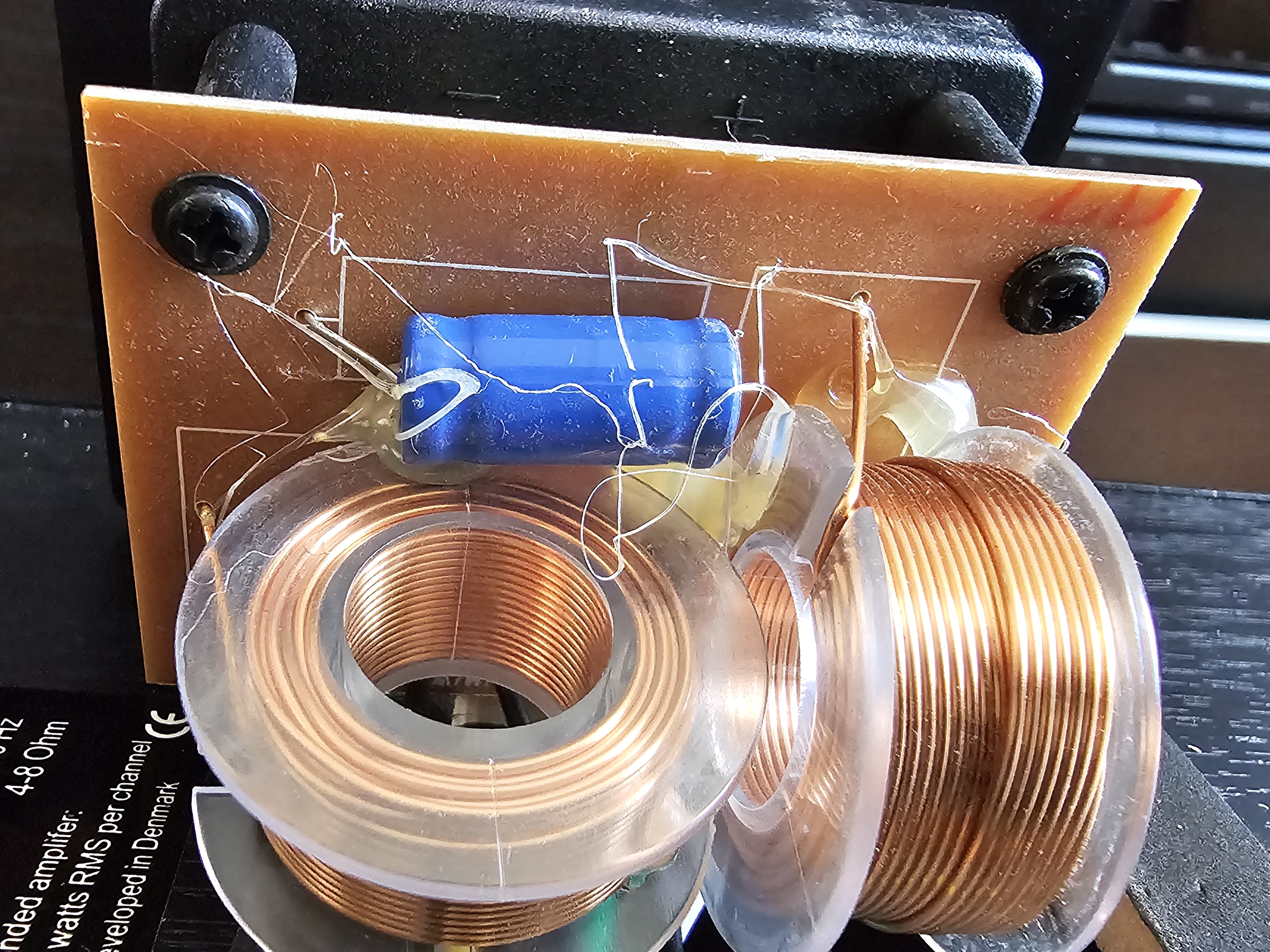

Sur la carte qui redirige le courant vers les Haut Parleur, je vois qu'il y a des connexions qui se font pas. Genre les deux câbles noir/jaune ne sont pas relié or, mon Tweeter qui ne fonctionne pas, qui est vert est relié par ce pont.

Je sens une relation. J'ai un moyen de faire des ponts sans machine à souder ? Genre avec une feuille d'alu que j’étalerai sur tous les connecteurs ?

https://i.imgur.com/wZl6PVol.png
https://www.darty.com/nav/achat/hif [...] _noir.html

https://i.imgur.com/qnAlCPbl.jpeg

https://i.imgur.com/4ApRec4l.jpeg
https://i.imgur.com/169xjKyl.jpeg

Salut,
Peux tu préciser "les connexions qui ne se font pas" ?
Tu as vu des pistes coupées ? des soudures qui ont du jeu, craquées ?
Pourrais-tu dévisser les 4 vis qui tiennent le circuit imprimé et nous faire une photo du dessous de celui-ci pour que l'on voit les pistes ?
De quel matériel dispose tu pour faire des tests ?

Salut,

il faudrait tester les hp non fonctionnels débranchés de l'enceinte (avec une mesure de résistance entres les bornes par ex).

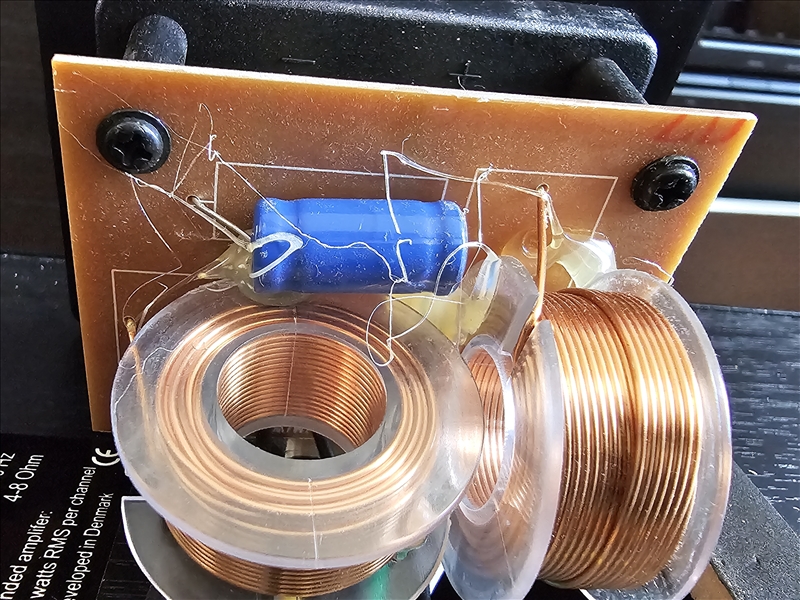

+1 pour plus de photos du filtre.

Ha oui, je voulais dire qu'on voit sur la photo de la carte, que certains sont reliés par un fil d'étain de soudure et d'autre pas.

Je me suis dit que ça venait peut-être de là ?

Ha oui, les tester en dehors de l'enceinte en elle-même.

Le seul moyen que j'aurais serait de débrancher le seul hp fonctionnel et tenter avec ceux qui ne fonctionnent pas.
Mais comme je ne suis pas très doué en bricolage, j'aimerai toucher à ce qui marche qu'en dernier recours

Je vais voir ce que je peux faire pour une photo de la carte.

Édit, sans même dévisser, on peut voir toute la carte, elle est très pauvre en faite.


T'as pas un multimètre qui traine dans un placard ?


On voit pas les pistes du C.I...

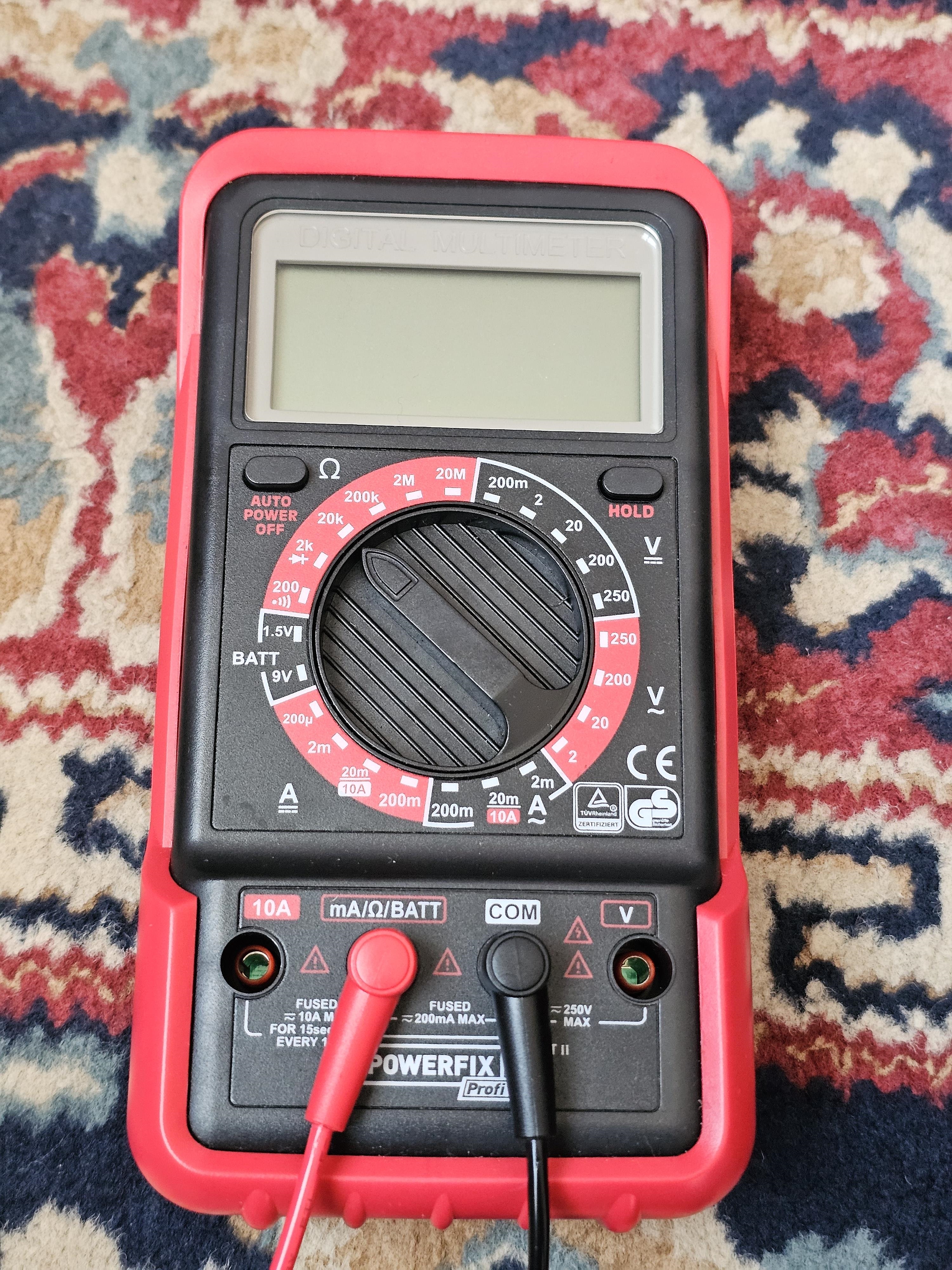

Yep j'ai ça !


Niveau piste, je pensais que ça passerait sur la photo, je vais la refaire tout à l'heure

Les pistes c'est les machins verdatre sur fond vert au dos de la carte donc sans démonter les 4 vis on ne pourra pas les voir.

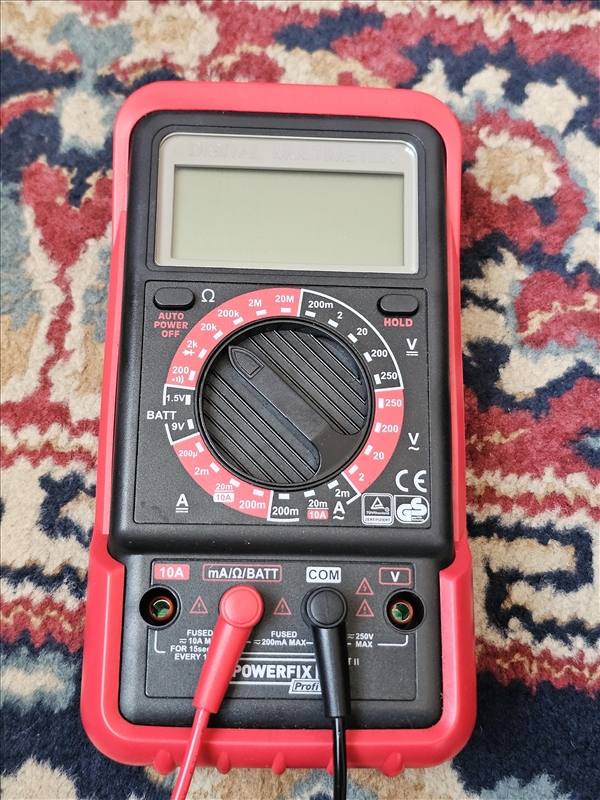

Si ta un multi c'est cool, prend le en photo aussi comme ça on pourra te guider précisement

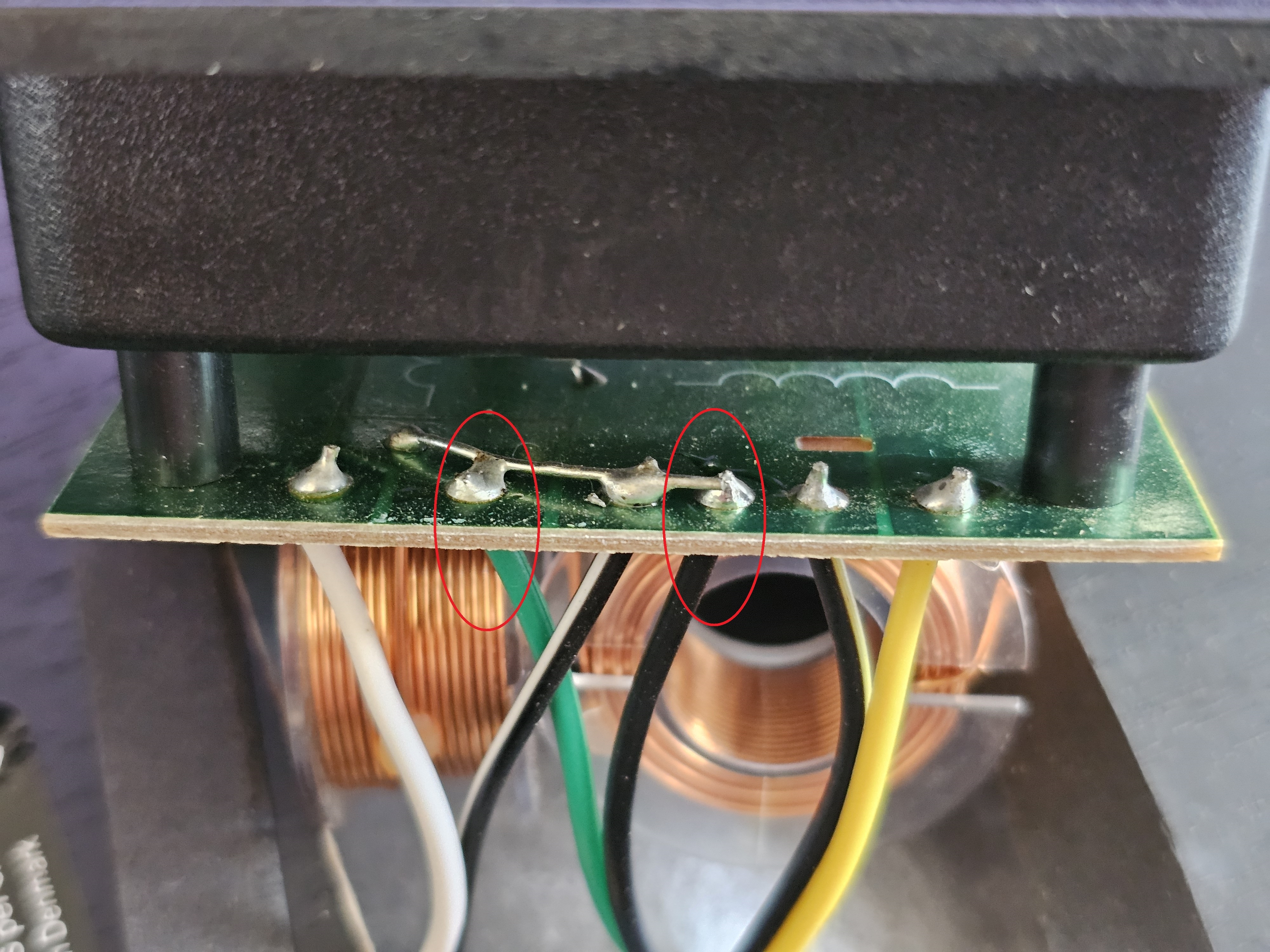

Cela me semble tout de même étrange que ces 2 fils soient reliés ensemble s'ils vont au même HP:

L'angle est mauvais, en faite ils ne se touchent pas. Je vais refaire la photo la prochaine fois.
D'ailleurs, je ne comprends pas que certains soient reliés et d'autres non.


Je ne peux pas démonter le circuit, je n'ai pas de quoi retirer ceci

Là je ne vais pas pouvoir aller plus loin (j'ai une obligation), mais je reviens dès que possible

Merci en tout cas, de votre aide ! J'aurais le multimètre avec moi pour le coup.

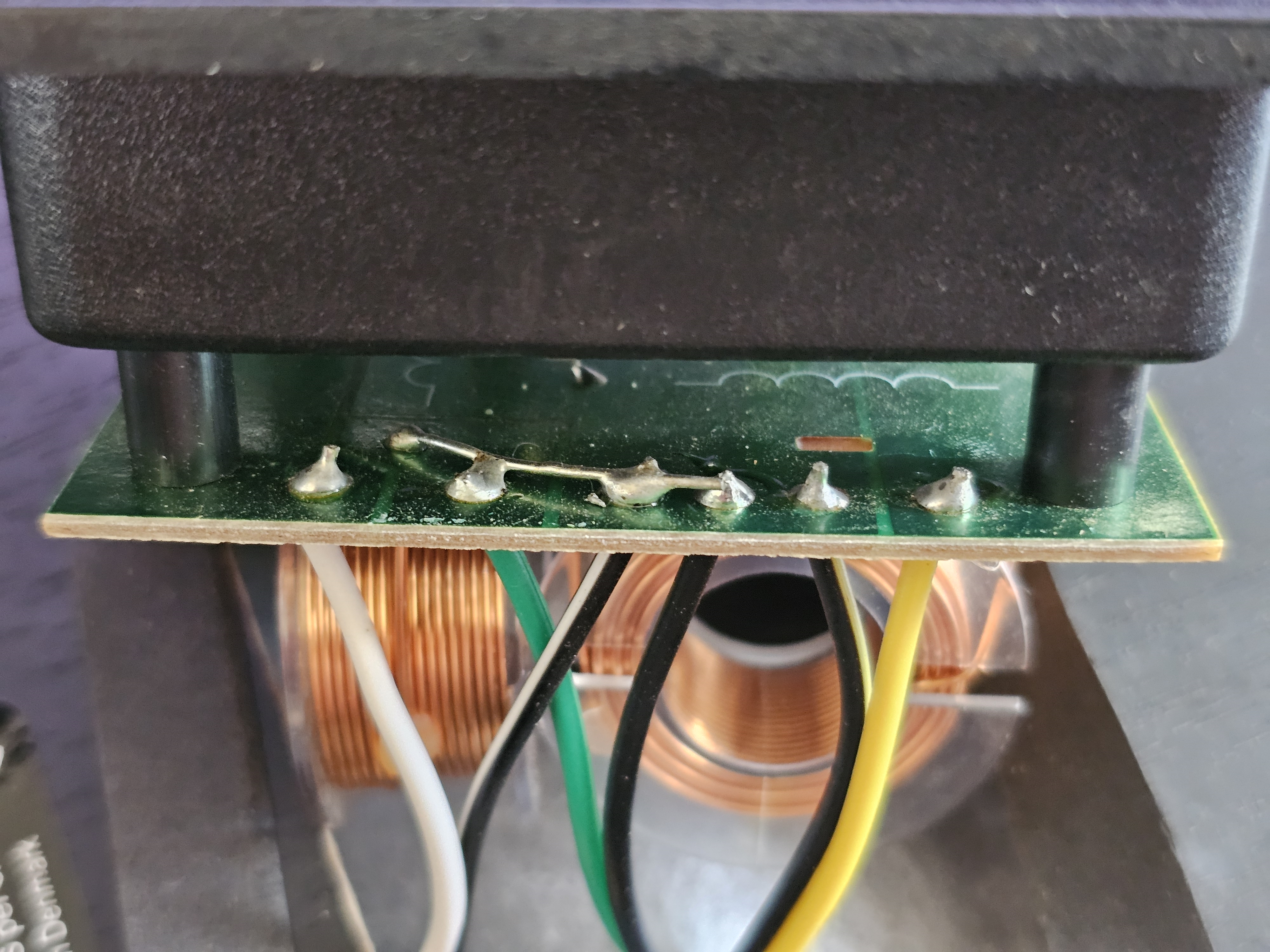

Oui, mais 3 semblent communs à la même piste du circuit imprimé (dont celui strappé au fil vert du woofer out w2+)

En faite, il n'y a que le vers et le Noir/blanc qui se touchent de souvenir et celle en haut à gauche.

Oui, mais on voit mieux sur cette dernière photo que ces 3 là semblent sur le même plan (ou piste):

Ce qui mettrait de facto les 2 fils (vert/noir-vert) allant au hp en CC

à moins que d'avoir loupé quelque chose... On en saura plus avec un coup de multimètre.

Bonjour,


le joint de mon frigo combiné de 2009 est légèrement craquelé, aussi bien la partie congélateur du bas que la partie frigo du haut.
J'ai fait le test de mettre une feuille A4 dans la porte puis de tirer, je détecte 2-3 endroits où la feuille ressort assez facilement, j'en déduis qu'il y a une légère fuite de chaleur à cet endroit. Il n'est pas ventilé / no frost et produit 2-3 cm de givre dans le congélo après quelques mois.


Le joint n'existe plus en pièce de rechange.


Vaut-il mieux:


1) que j'essaie d'acheter un joint "universel" découpable dans un magasin de bricolage (mais cela peut-il vraiment s'adapter sur mon frigo, je redoute que cela fasse encore plus de fuites que le joint actuel), ou


2) que j'essaie de colmater les fuites avec du joint mousse adhésif qui m'a servi pour colmater des fuites à une fenêtre ? Dans ce cas, il me parait plus esthétique et logique de le coller sur le joint existant sur la porte, ainsi la pression exercée sera plus forte. Qu'en pensez-vous ?


Merci !


Ton joint ne doit pas déjà supporter les grands froids ? Tu penses que ton joint mousse adhésif suffirait ?

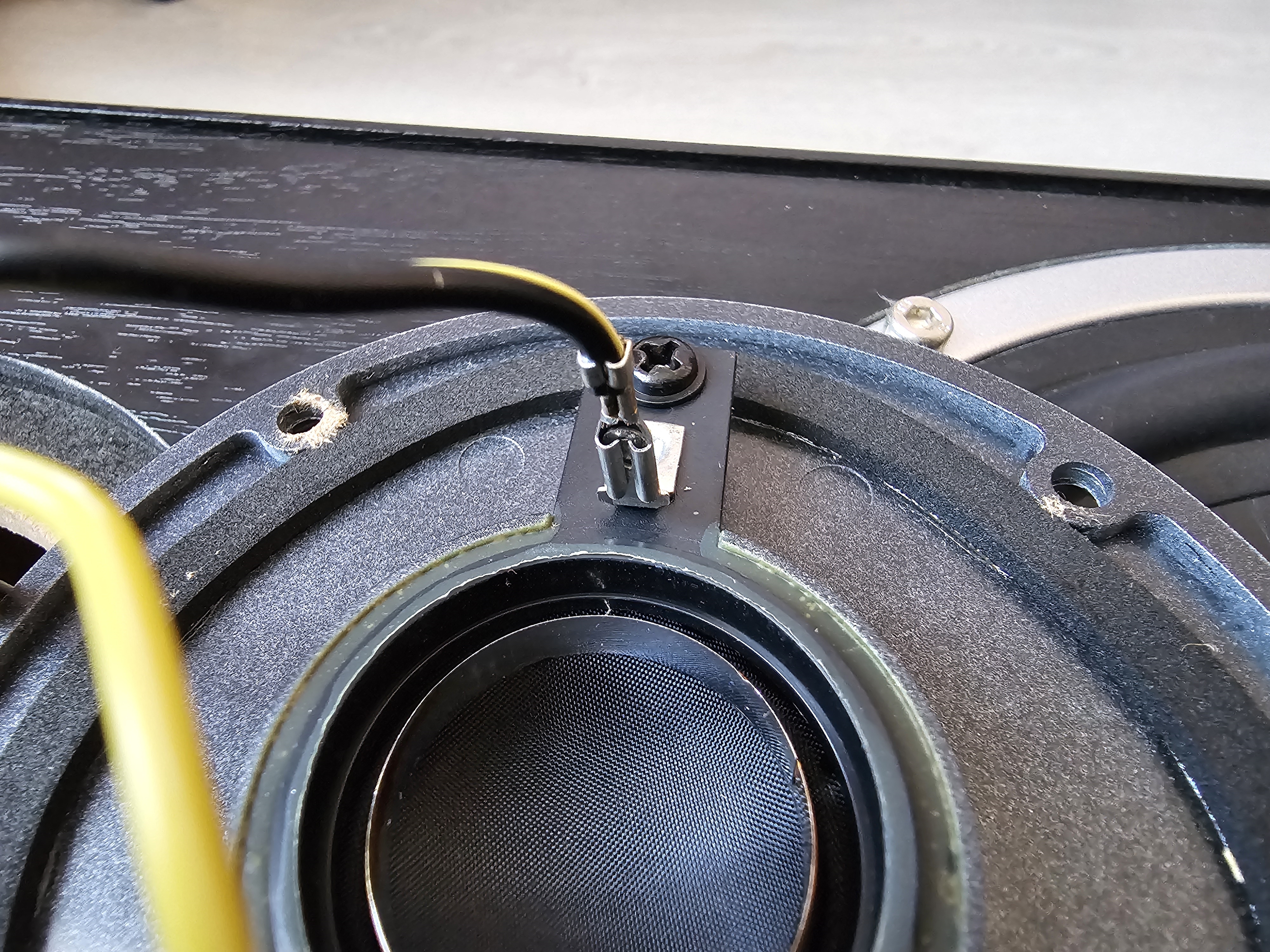

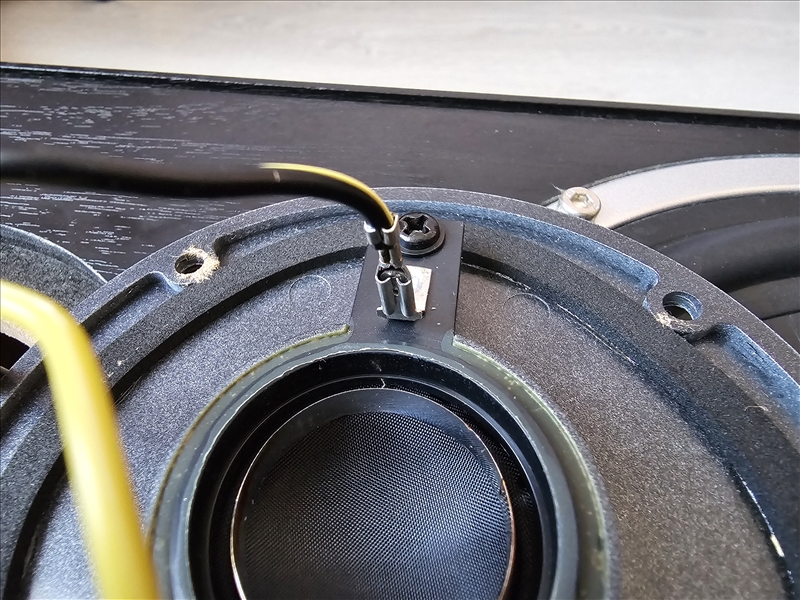

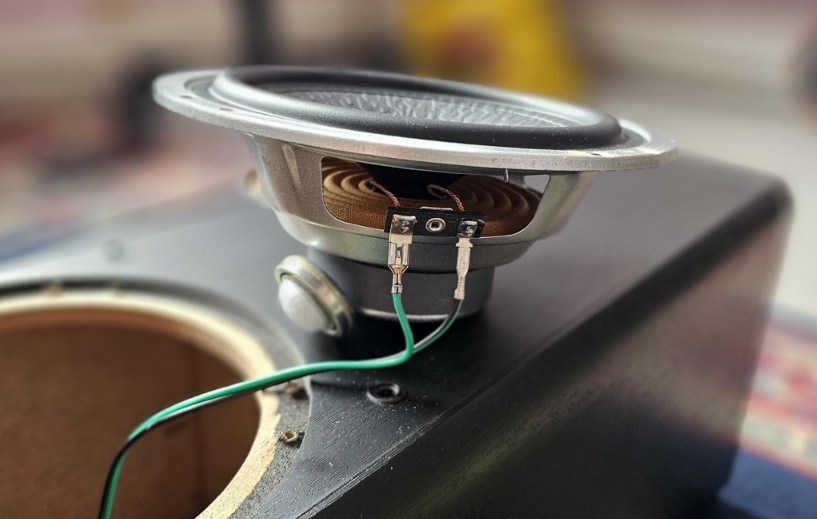

J'ai le multimètre et j'ai sorti les deux hp qui ne fonctionnent plus.

Ps : D'après l'enceinte, j'ai une impédance de 4-6 Ohm.

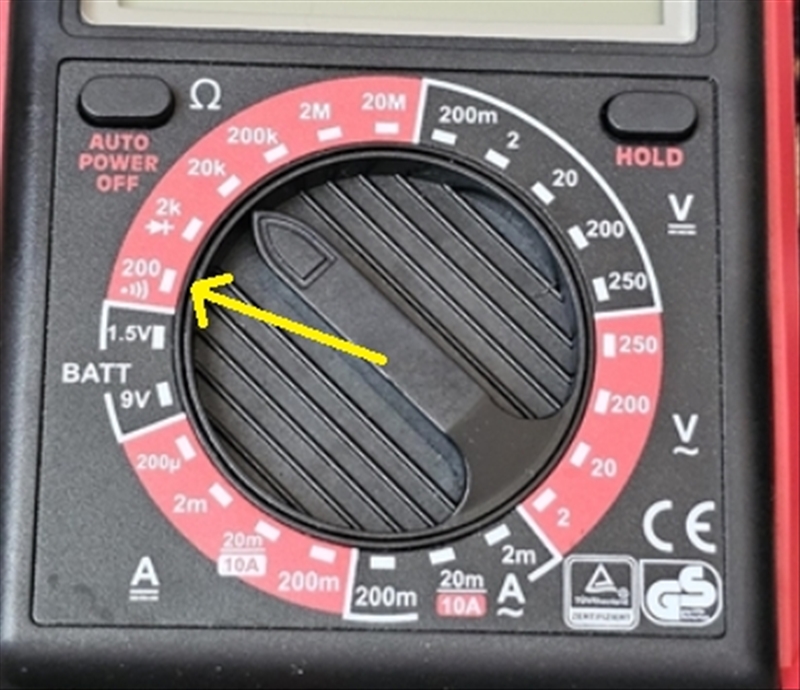

Multi sur ce calibre:

tu mesures entre les 2 bornes du hp en ayant au préalable débranché une cosse.

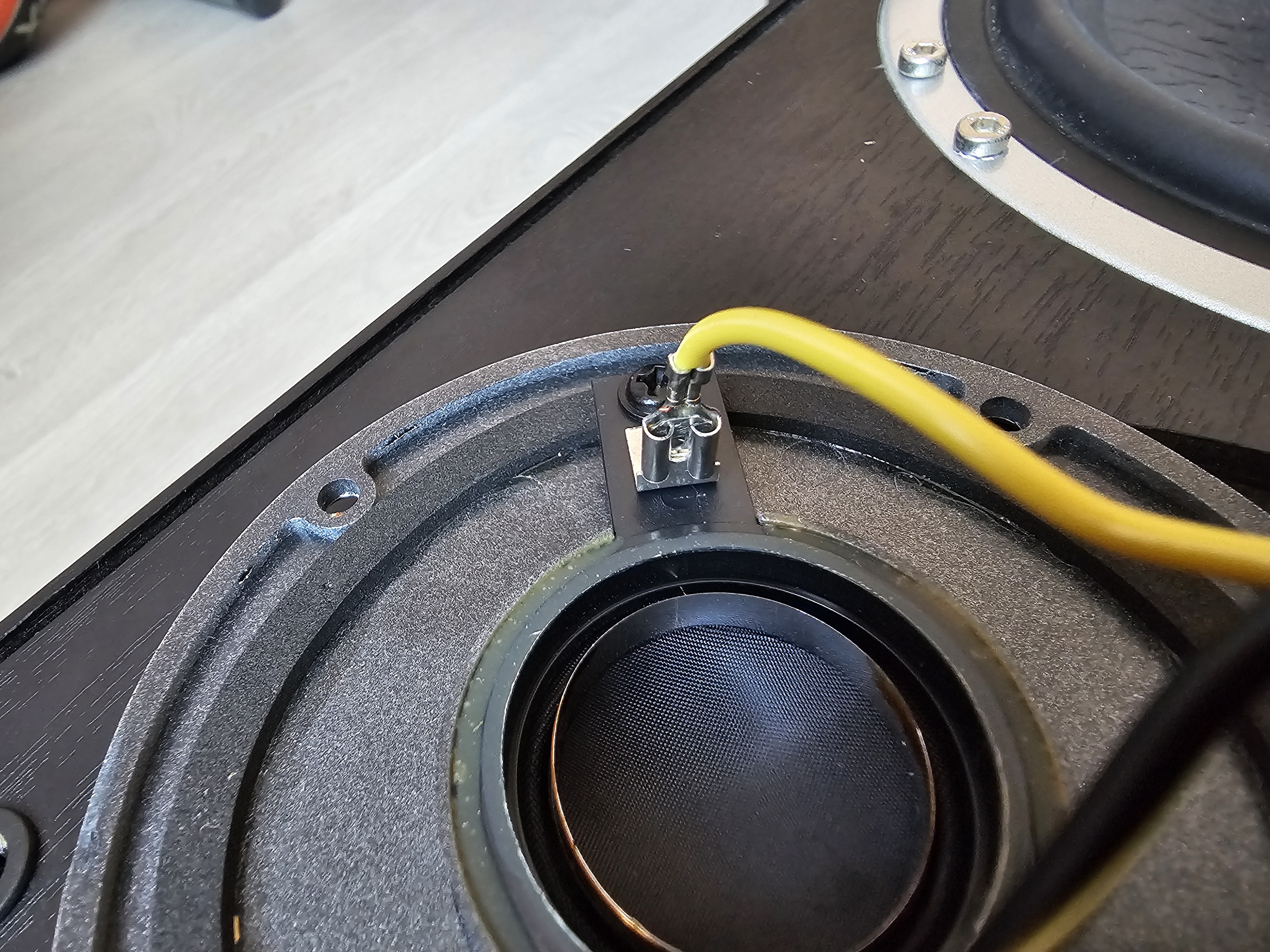

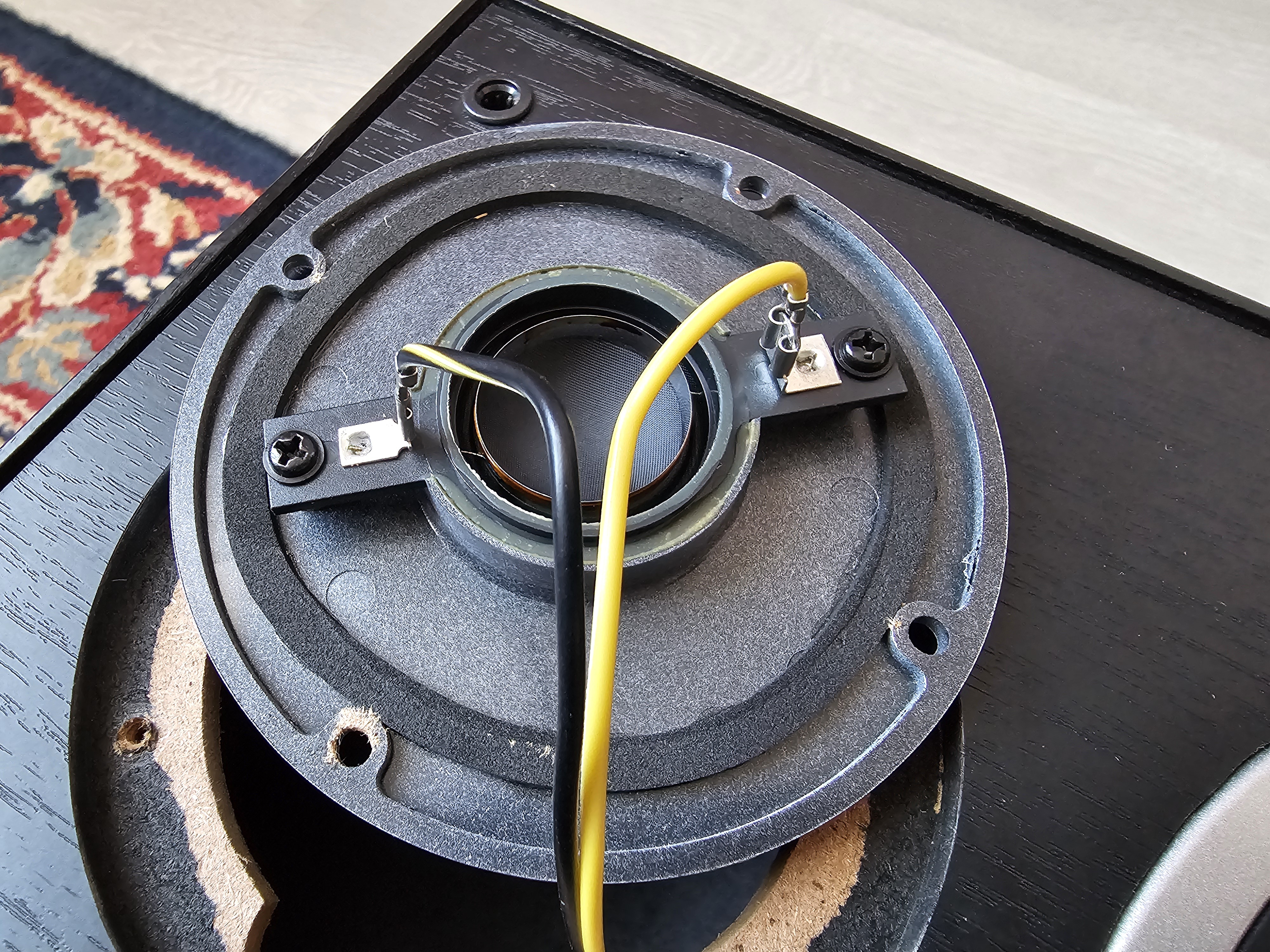

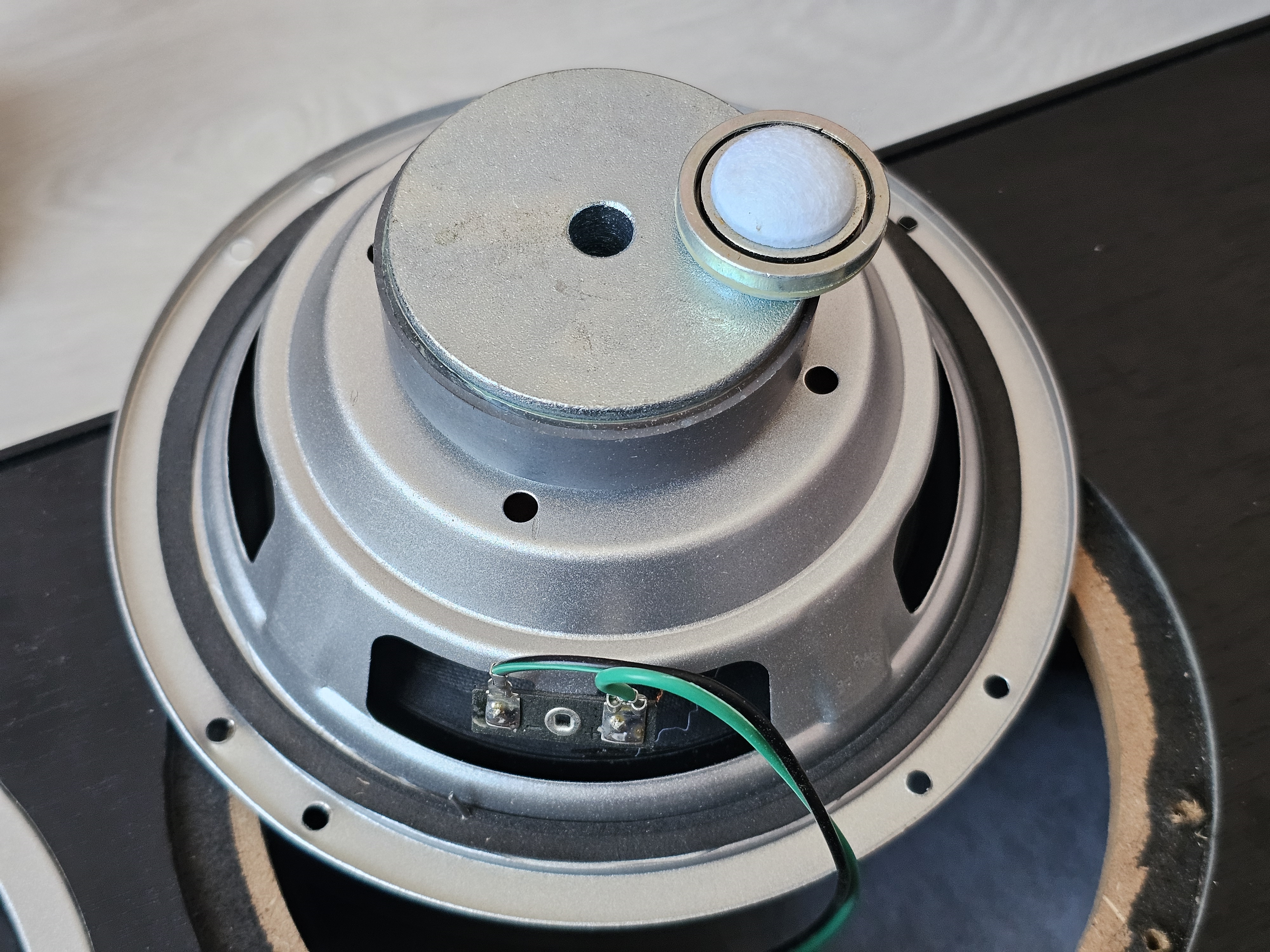

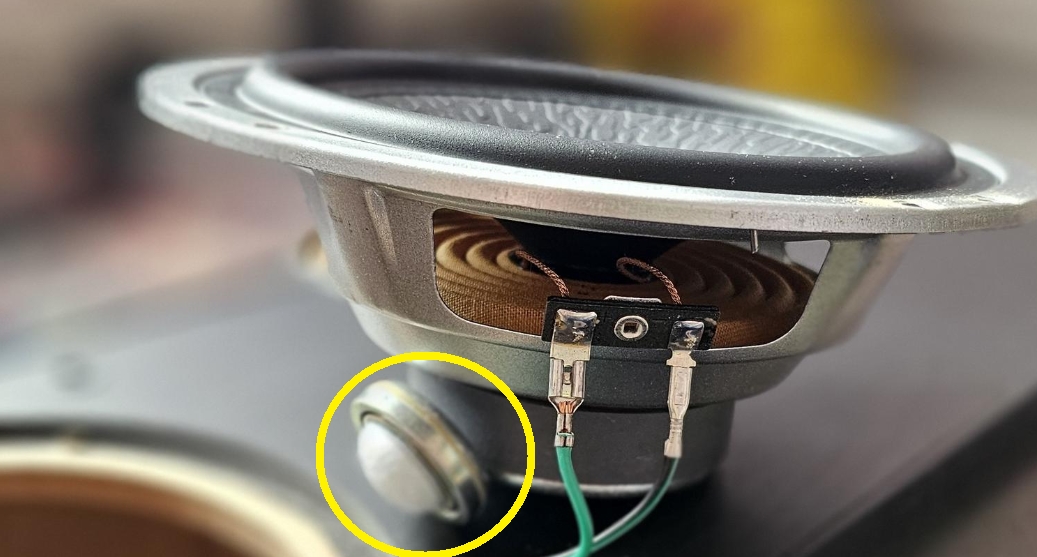

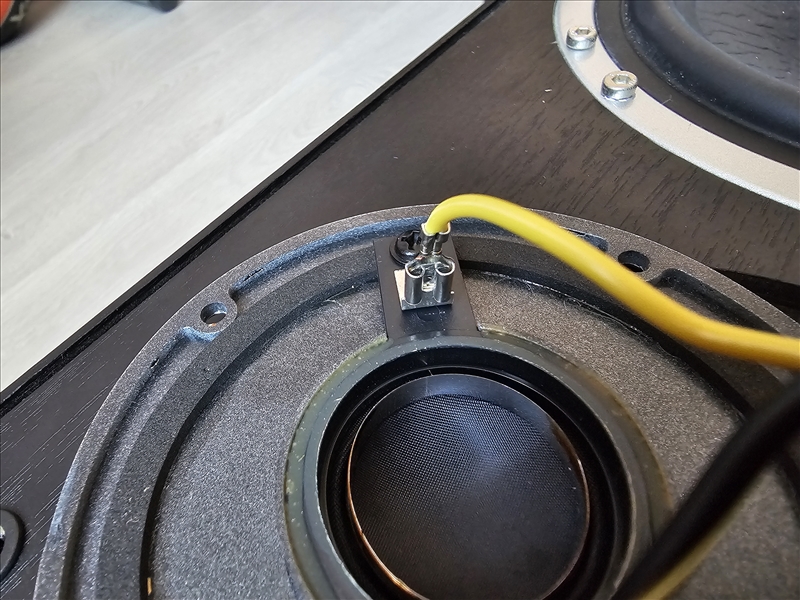

Ton tweeter ne risque pas de fonctionner..., il manque l'aimant qui s'est désolidarisé du reste !

Je me demandais justement quellle était cette chose accolée au woofer:


(tu peux quand même mesurer le tweeter, il sera P.E possible de réassembler l'aimant    )

Ho ! Mais c'est ça, ce truc ?
Alors en enlevant une cose, j'ai bien 6 Ohm (et ça sonne).

Et pour le HP du bas, j'ai 8 ohm.

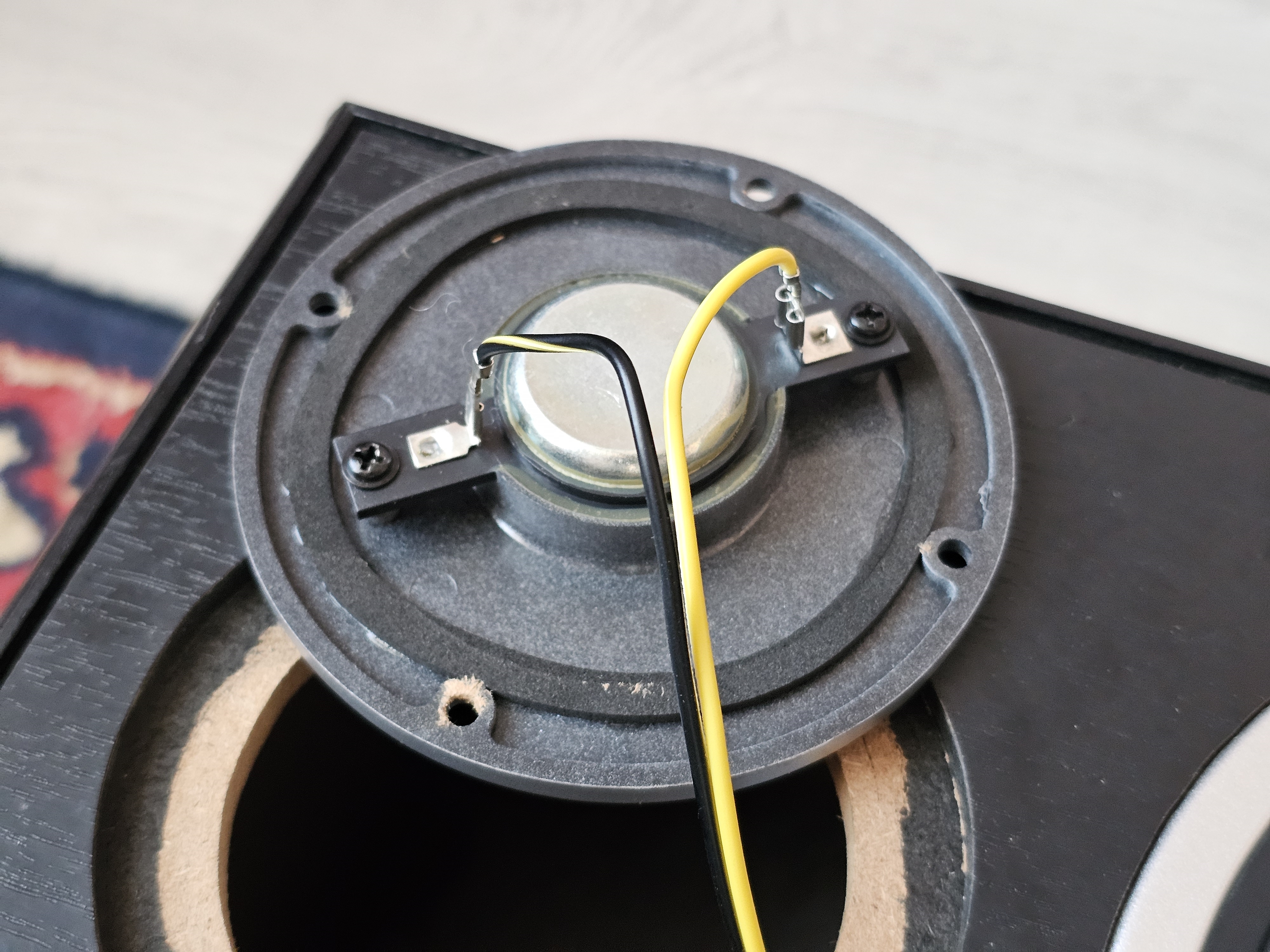

L'aimant se remet en effet dans le tweeter

Très bien, les hp ne sont pas "coupés".

il faudra sécuriser l'aimant (point de colle ?), & espérons que la bobine du tweeter n'ait pas morflé....

Peux tu mesurer entre les 2 fils qui vont au woofer (vert /noir-vert), toujours avec un des 2 débranché du hp ?

Pour être sûr que je m'y prends bien :

Alors j'ai débranché un des deux côtés (le vert).
J'ai mis la pointe noire du multimètre sur la cose du câble vert débranché.

J'ai mis la pointe rouge du multimètre sur la cose du câble noir/vert qui est toujours branché à l'enceinte.

J'obtiens 1 Ohm (0.9).



Oui, donc il est probable que le strap shunt les 2 fils.

Je ne comprends pas la présence de ce strap & difficile d'en dire + sans avoir une vue complète de l'envers du filtre.

Il faudrait jeter un oeil sur le filtre de l'autre enceinte "pour voir" comment c'est foutu.

Origine des enceintes ?


Ce sont des Eltax Univers 5.0 de chez Darty en 2012.
https://www.darty.com/nav/achat/hif [...] _noir.html

D'ailleurs, je viens de trouver un bout d'étain... Est-ce qu'effectivement il manque un pont en étain ?

Je remonte le tout pour ce soir, je dois me préparer pour aller bosser cette nuit. Je tente demain de voir tout ça. En tout cas, je tiens à te remercier pour ton aide (et aussi crazytiti ), j'ai pu récupérer mon tweeter et même qu'avec un HP sur 2 pour la gamme moyenne, ça s'entend pas

Ok, bon courage pour le taf.

Merci

J’ai peut être rater si tu l’as dit ou pas
Ta deuxième enceinte fonctionne t’elle correctement si ou peut être regarder dans celle ci comment le circuit imprime
Et peut être comparer les mesures avec celle des hp défaillants

Non mais attendez les gars
Ya une caméra caché ? c'est pour Daily dose of internet ?
Un filtre avec les fils des HP reliés entre eux déja ça annonce
Mais alors le tweeter qui a perdu son aimant qu'on retrouve collé sur le woofer
Et puis alors le remettre comme ça, bon si ya des repères qu'il n'y a qu'une seule position et que la bobine n'a subit aucun appui OK, mais ça fait beaucoup de SI quand même.

Wendigo tu peux nous dire ce qui s'est réellement passé ?
Genre déménagement + choc + "copain" qui a essayé de réparer ???

Bref ça fait beaucoup, déja là j'aurais très moyennement confiance dans le tweeter remonté.

J'ai mon enceinte droite qui fonctionne bien (c'est aussi pour ça que j'ai des réticence à y mettre les mains dedans. J'ai un niveau de bricole proche de zéro ). Je m'en suis servi pour vérifier les câbles reliant l'enceinte gauche à l'ampli. J'ai vu que même avec l'enceinte droite, elle grésillait, donc j'ai refait les fils et c'était mieux . Mais en remettant l'enceinte gauche, le tweeter et le HP du bas ne fonctionnait toujours pas.

Personne n'a jamais ouvert cette enceinte. Elle n'a d'ailleurs jamais bougé depuis mon emménagement dans la maison en avril 2021.
Elle a commencé à grésiller que récemment, genre vers fin juin.
Je l'ai déplacé chez Darty vers début aout car j'ai un abonnement Darty Max (il est parti à 100 km pour une réparation mais ils ne l'ont pas ouverte, ayant appelé Eltax qui leur a dit qu'ils ne faisaient plus ces HP), mais le tweeter et le HP du bas ne fonctionnait déjà plus.

Je n'ai pas d'enfants susceptibles de bousculer l'enceinte non plus et mes amis n'ont jamais touché à mes enceintes, déjà qu'ils prennent garde à ne pas toucher aux enceintes derrière mon canapé alors qu'ils sont sur des pieds.

Peut-être la colle qui a lâché après tout ce temps ?

Pour le coup, je suis super content que le tweeter refonctionne, car de base, les grésillements étaient assez infernaux, ce matin.
Comme j'ai acheté une visseuse dévisseuse Ryobi lors d'un deal Dealabs + des embouts, j'ai tenté de voir si un des embouts correspondaient à ceux de l'enceinte et bingo
Je m'étais dit qu'au pire, je rachèterai des enceintes mais bon, ça aurait été dommage

Voila pour le coup tout ce que je peux dire.

Ok c'est assez mystérieux
Oui la colle peut sécher mais je n'avais jamais entendu parler d'un tweeter perdant son aimant
Pour les grésillements je ne saurais quoi dire, tu dit qu'en rebranchant les cables ça c'est amélioré
Quand au hp du bas qui ne fonctionne pas, au vu de l’extérieur j'aurais pensé que c'est le même que l'autre et qu'ils étaient branché en parallèle.
Pourrais tu nous faire un schéma (à la rache sous paint) du branchement des HP sur le filtre ?
Si en plus tu me dit que tu ne pousse jamais l'ampli et les enceintes à fond mais plutôt en mode peinard musique d'ambiance je ne comprendrais vraiment plus rien

Edit : sur la photo on voit la colle bien lisse là où va l'aimant ça parait probable, mets y de la superglue.
Par contre j'aurais peur que l'autre fasse de même un de ces 4 :-/

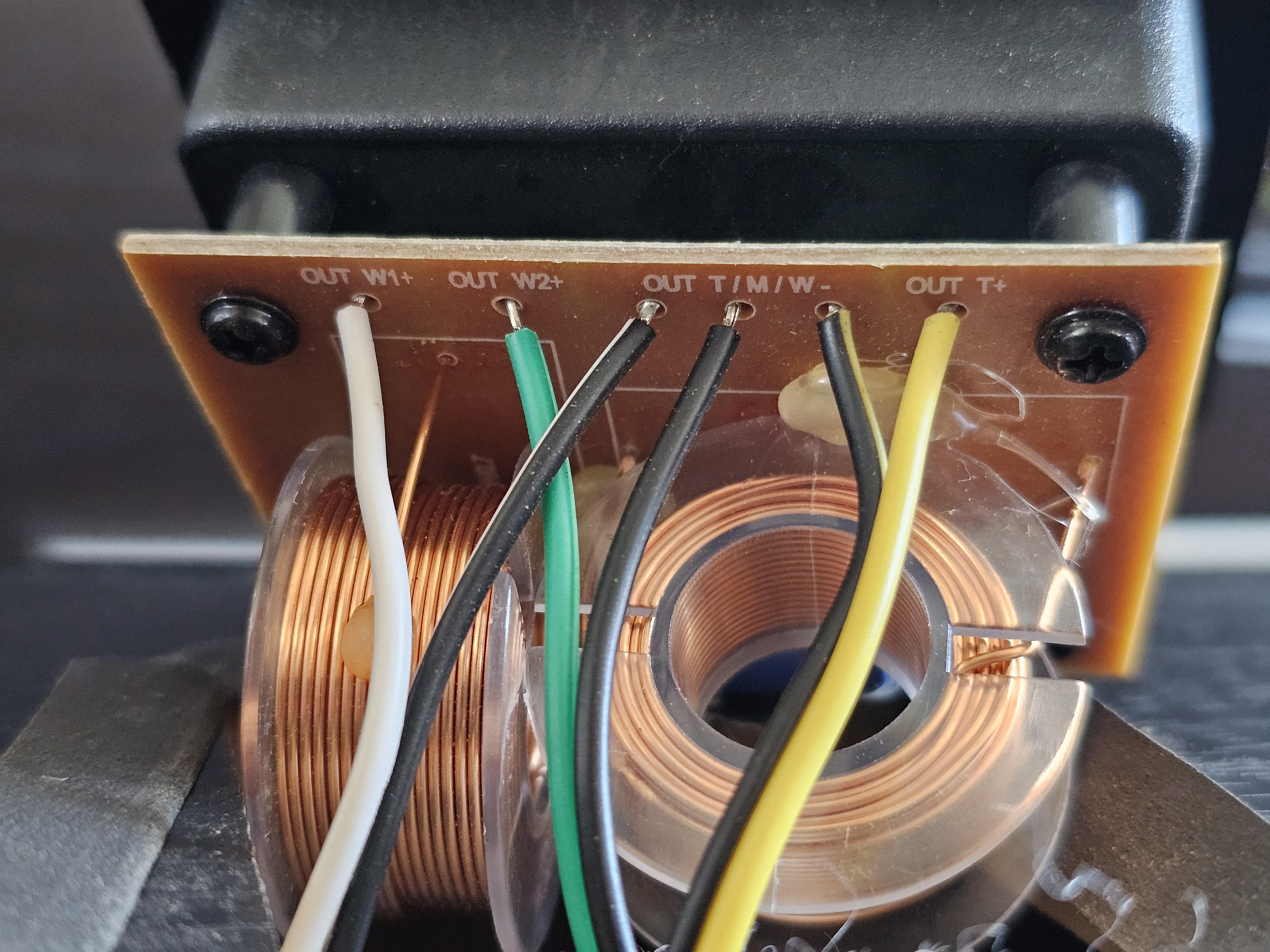

Sinon en regardant les photos je compte 8 connexions sur le filtre :
- les 2 bornes extérieures
- 2 fils pour le tweeter
- 2 pour le hp du haut
- 2 pour le hp du bas

Si j'ai bon cela veut dire que c'est un filtre 3 voies.
Les 2 "gros" hp ayant l'air d'avoir la même tete tu peux essayer de les inverser et tester (sans mettre trop fort au cas où ce ne serait pas tout a fait les même)
- si c'est toujours le même hp qui fait du son alors l'autre est KO
- si le son change de HP alors c'est le filtre qui a une sortie KO

Peux tu écouter, sur ton enceinte qui fonctionne, ces 2 hp de prêt et déterminer si un ferait plutôt les basses et l'autre les médium ?
Je te conseil de mettre une musique "remplie" c'est à dire avec des basses et des médium, pas besoin de mettre fort, au contraire même.
Dans le pire des cas tu peux utiliser un generateur de fréquence en ligne et tu testera de 60 à 1800Hz ça devrait suffire.
(attention baisse le son) https://www.szynalski.com/tone-generator/

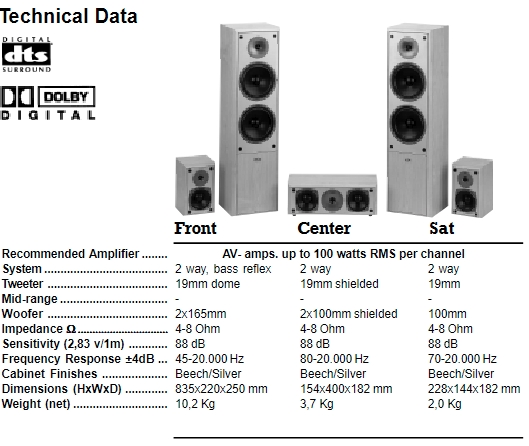

J'ai trouvé ça qui laisserait à penser que les 2 hp sont les mêmes et branchés ensemble.
Mais bon les specs sont foireuses (depuis quand 3 enceintes aux formes différentes contenant un assemblage différent de hp différents donnent exactement le même rendement ?)
Je penche pour de la fabrication plutôt entrée de gamme, et dans ce cas encore plus pour un filtre juste 2 voies.
Après une rapide recherche j'ai vu passer 150€ le pack à carrouf, c'était vraiment le cas ?
à 150 balles c'est déja bien d'avoir 5 boites en bois correctement assemblées, alors si en plus ça fait du son

Ouais, vraiment mystérieux cette histoire.

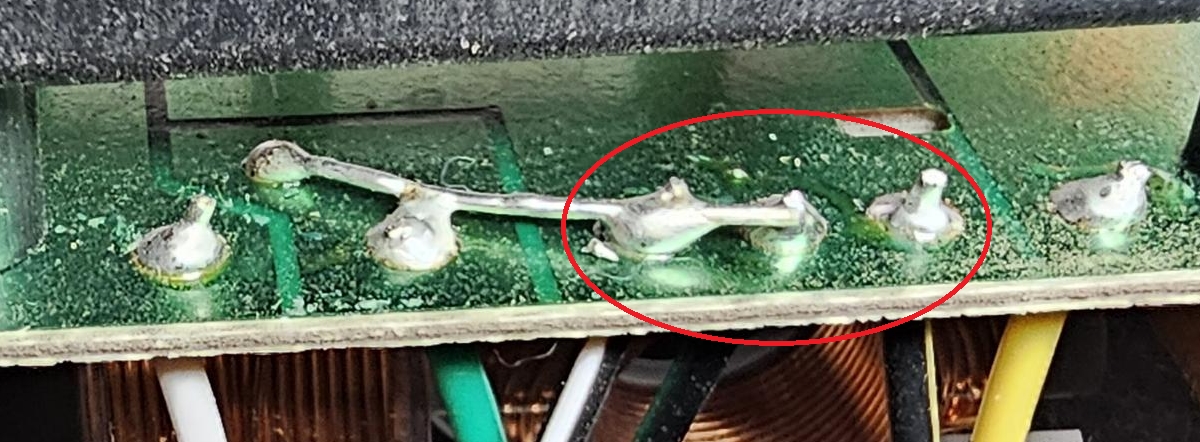

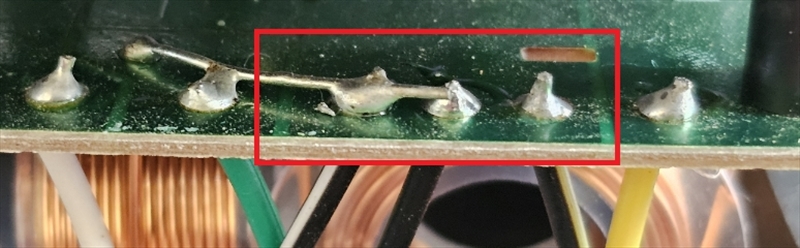

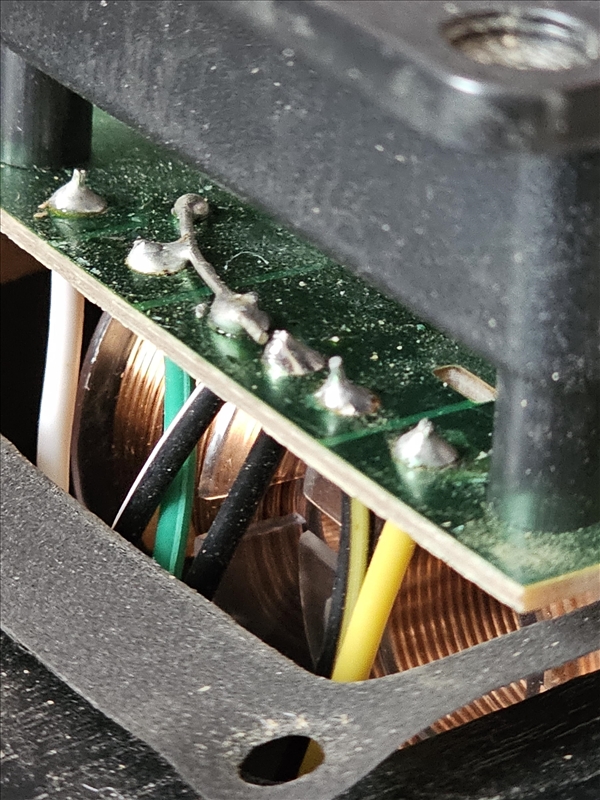

à y regarder de plus prés, ce n'est même pas un strap mais plutôt la queue de la self qui n'aurait pas été coupée au montage...

Cela n'engage que moi, mais je tenterai de couper ce machin qui amha n'a rien à faire là:



Je ne vois pas comment le hp relié aux fils vert/noir-vert a pu fonctionner un jour sur cette enceinte

Je crois que tu vas être obligé de regarder sur l'autre comment c'est fait...
Et je maintient si tu peux faire une photo du dos du filtre démonté on pourra tenter de retracer son schema pour comprendre.
Aussi que les autres tests dont j'ai parlé.

Alors j'ai démonté l'enceinte droite et en effet, aucun pont n'est fait




Si ça se trouve, le HP du bas n'avait jamais marché (faut dire, je n'ai jamais collé mon oreille dessus avant d'entendre les grésillements )

Hello
On peut aussi causer électricité d'outillage ?
J'ai un nettoyeur haute-pression Kränzle qui a subitement cessé de fonctionner en émettant un "clac" bien sonore.
Je soupçonne ce micro-switch d'avoir rendu l'âme.



ça se remplace pas trop difficilement
Replace micro switch aka pressure switch | Electrical troubleshooting Kranzle pressure washers


Mais où vais je trouver cette pièce ?
Pas envie de courir dans ma bousie les magasins spécialisés pour professionnels ouverts jusqu'à 17h30 ^^




Si c'est le bon modèle, en description, tu as un lien pour le commander

oui mais c'est au USA

Je trouve des modèle plus petits dans des sites de radio-modélisme.

ou sur Ali
https://fr.aliexpress.com/item/1005004842909229.html

j'aimerai un site réglo en Europe tant qu'à faire

Oublie Ali si le truc commute de la puissance!

Au pire tu regardes chez les grands distros et tu attend que quelqu'un d'autre ici y passe une commande à laquelle tu peux te joindre.

Edith dit qu'il faudrait quand même passer un coup de Ohmmètre sur le bidule peut-être.


Oh boudiou !
Bon n'empeche que pour le prix c'est difficile de faire mieux.
Bref oui vas y coupe.

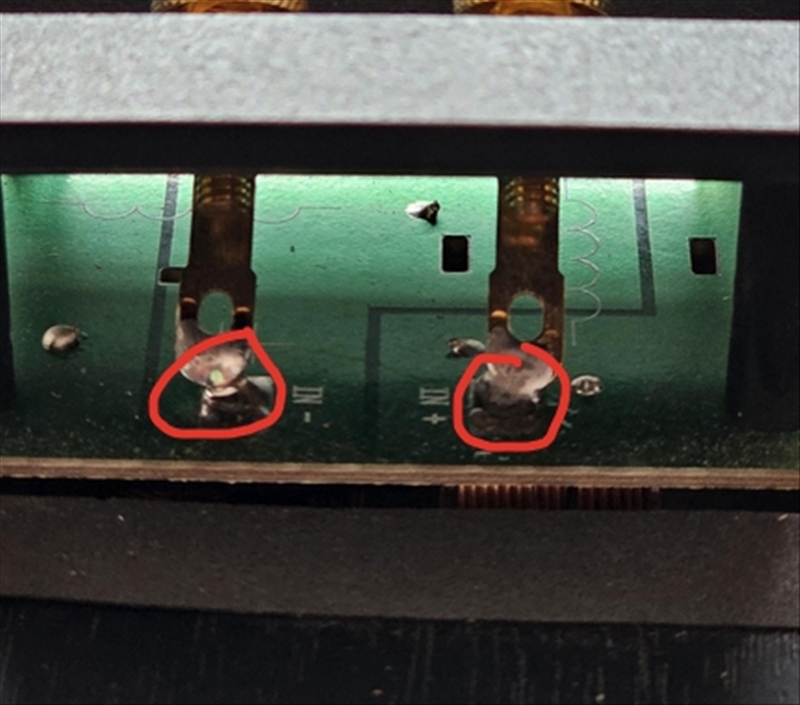

Et sinon je viens de comprendre que le bornier à l'air soudé au pcb donc même si t'enleve les 4 vis ça ne se démontera pas.

Oui, j'ai eu les 5 enceintes + un ampli Onkyo TX-nr 579 qui m'a été d'ailleurs remplacé par la version superieure (626) avant la fin de garantie chez Darty, pour 500 € en promo à l'époque, en 2012. J'ai rajouté un sub focal cub3 à 139 € et depuis, les films prennent un relief sympa

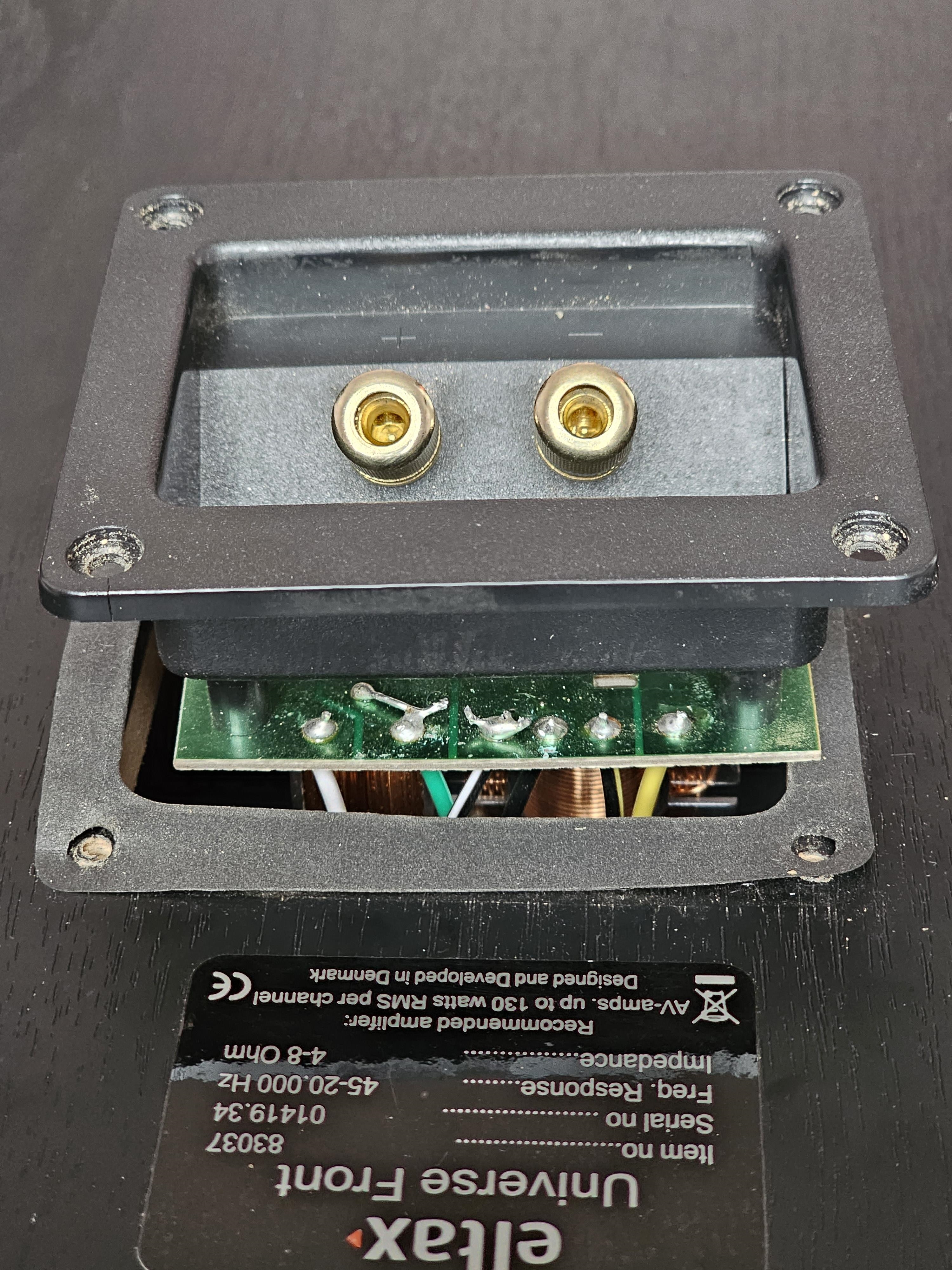

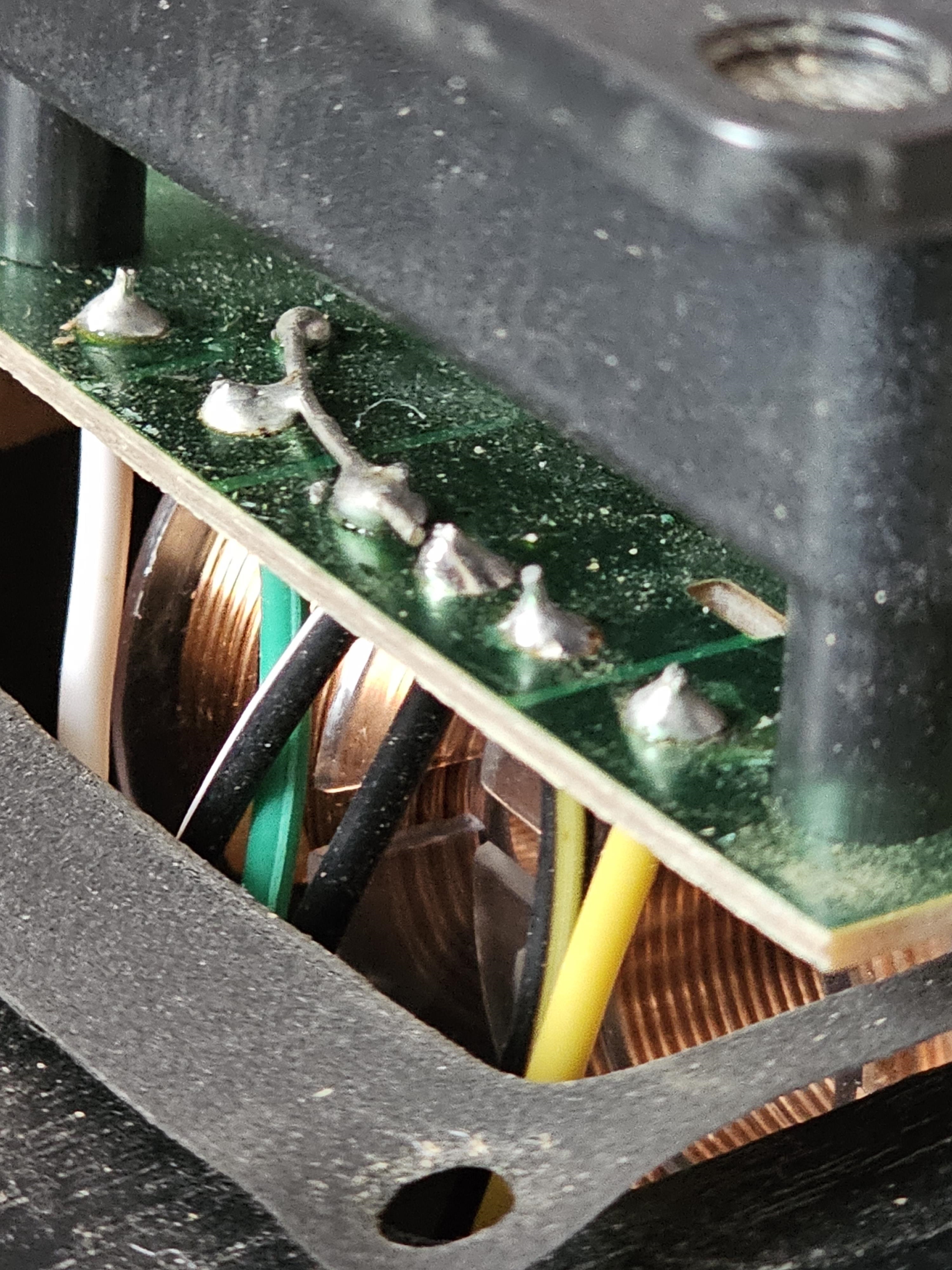

Voici d'ailleurs une photo de côté de l'enceinte de gauche. Pour montrer que le pont s'arrête plus tôt que ce que montre la photo de face d'hier :

En tout cas, ça semble toucher que le hp du bas.

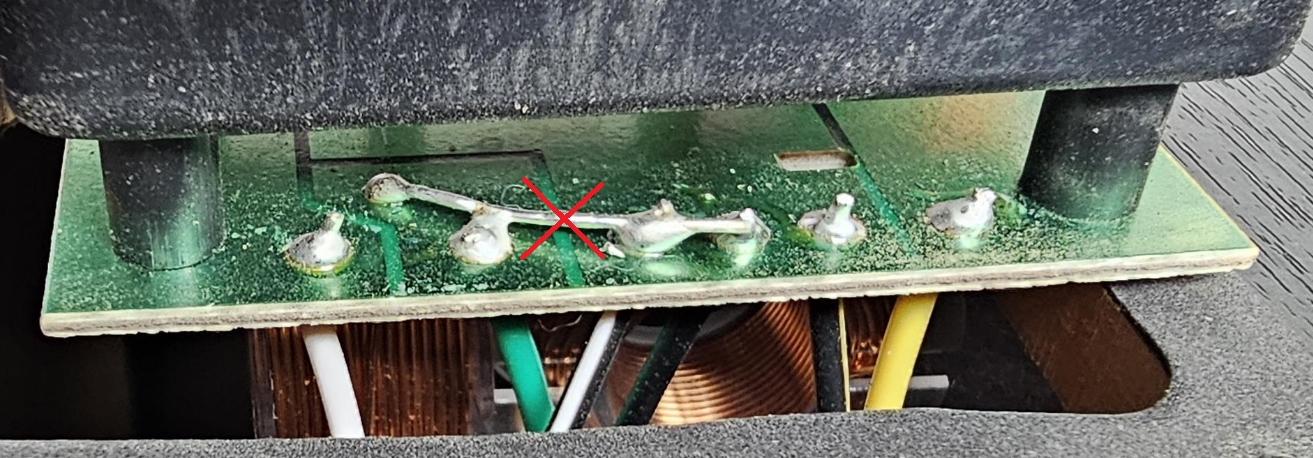

J'ai coupé qu'un pont sur les deux par prudence. Et...

Tout marche !!

Donc en faite, sans le savoir, j'avais un hp qui n'a jamais fonctionné.

Merci beaucoup pour votre aide, les copains !

Le form factor est important car il y a deux picots pour bien le positionner dans le boîtier étanche noir.

Et les caractéristiques ne sont pas les mêmes
Celui que tu linkes  est à 10A


+1  sur Rs pour trouver une ref puis cde sur le site pour particuliers le w.e pour le port offert.

J'en ai cherché un il y a quelques mois sur Rs, on trouve tout ce qu'il faut à condition de se farcir le moteur de recherche (merdique) & d'éplucher les datas des dizaines de modèles proposés... (je me suis finalement démerdé avec un que j'avais en stock avec quelques modifs)

Respecter le critère NO/NF (ici à priori Normalement Fermé d'après la photo) & l'ampérage...

edit: & P.E aussi l'IP par précaution vu qu'il s'agit d'un nettoyeur haute pression.

.
sinon il y a ce site:

https://dnddetailing.ie/products/ge [...] 8RzhGss6ZY

mais bon....


Cool !

incroyable qu'une merde pareille ait pu passer le Q.C (pour un peu qu'il y en ait-un...  )

C'est carrément un coup à flinguer l'ampli ces conneries !
