Reprise du message précédent :
Si la taille est bonne
https://www.rs-particuliers.com/Pro [...] ct=2475968
https://www.rs-particuliers.com/Pro [...] ct=1857321

Puis vu ou elle est foutue elle a l'air de servir à filtrer et pas à un convertisseur, du coup çà se tente de la remplacer par un fil voir si c'était la coupable
Edit: quoi que dessous y'a l'air d'avoir un circuit de puissance, c'est pas une bonne idée

Comprends pas.
Une résistance qui chauffe en général va voir sa valeur augmenter ou se couper.
Elle ne va généralement pas se mettre en court circuit et cramer une piste, ni dégueuler des trucs crados sur le circuit.

Là pour moi autre chose s'est passé et les résistances ne sont qu'un dégât colatéral, soit c'est un condo qui a rendu ses tripes et corrodé et court circuit tout ce qu'il y autour de lui, soit un truc a coulé d'ailleurs si c'est possible.

L'inductance est évidemment à remplacer mais c'est pas dit que ça fasse tout et il est crucial de bien nettoyer partout où qqch a coulé.

Merci pour les retours !

Internet :

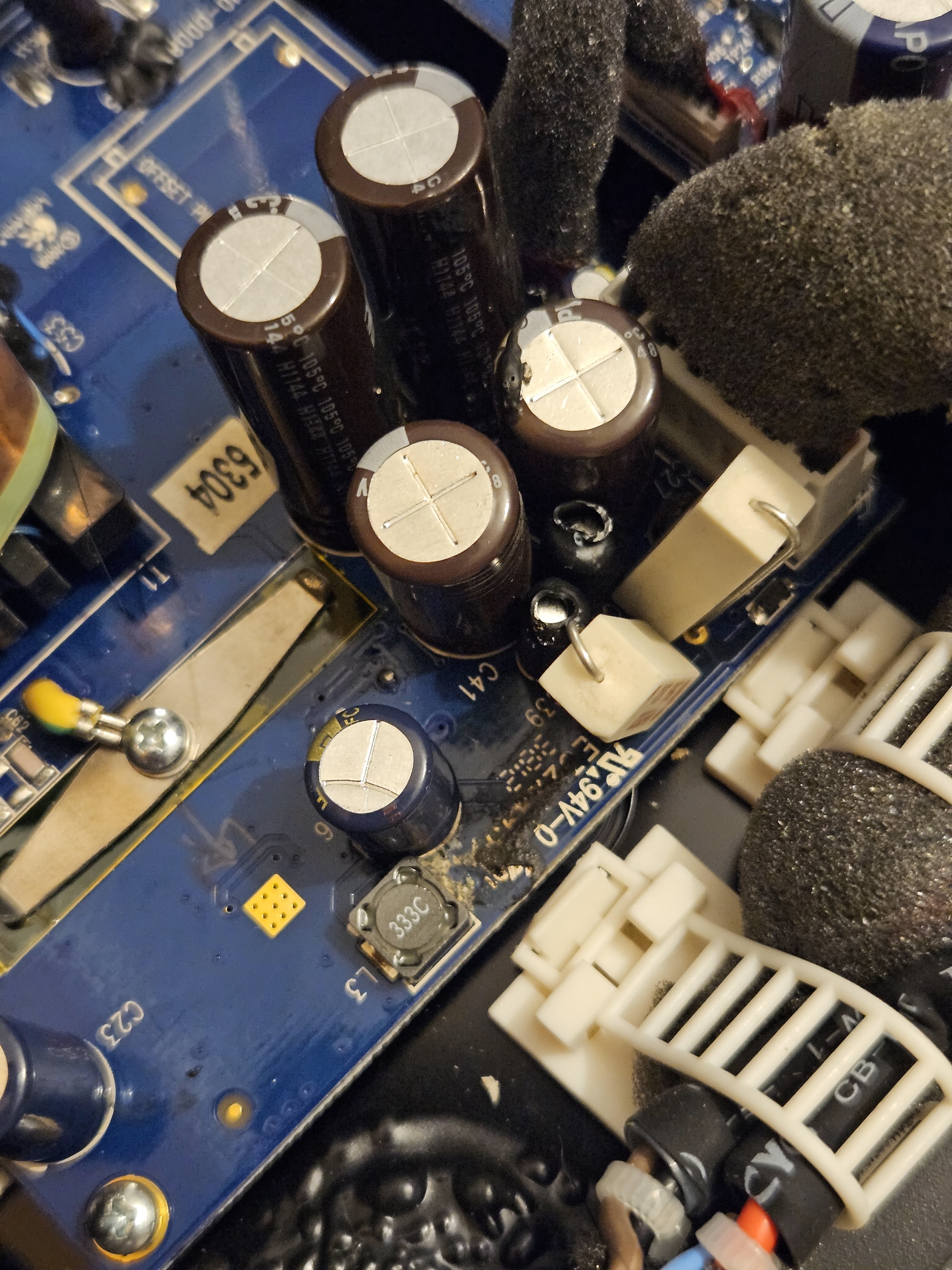

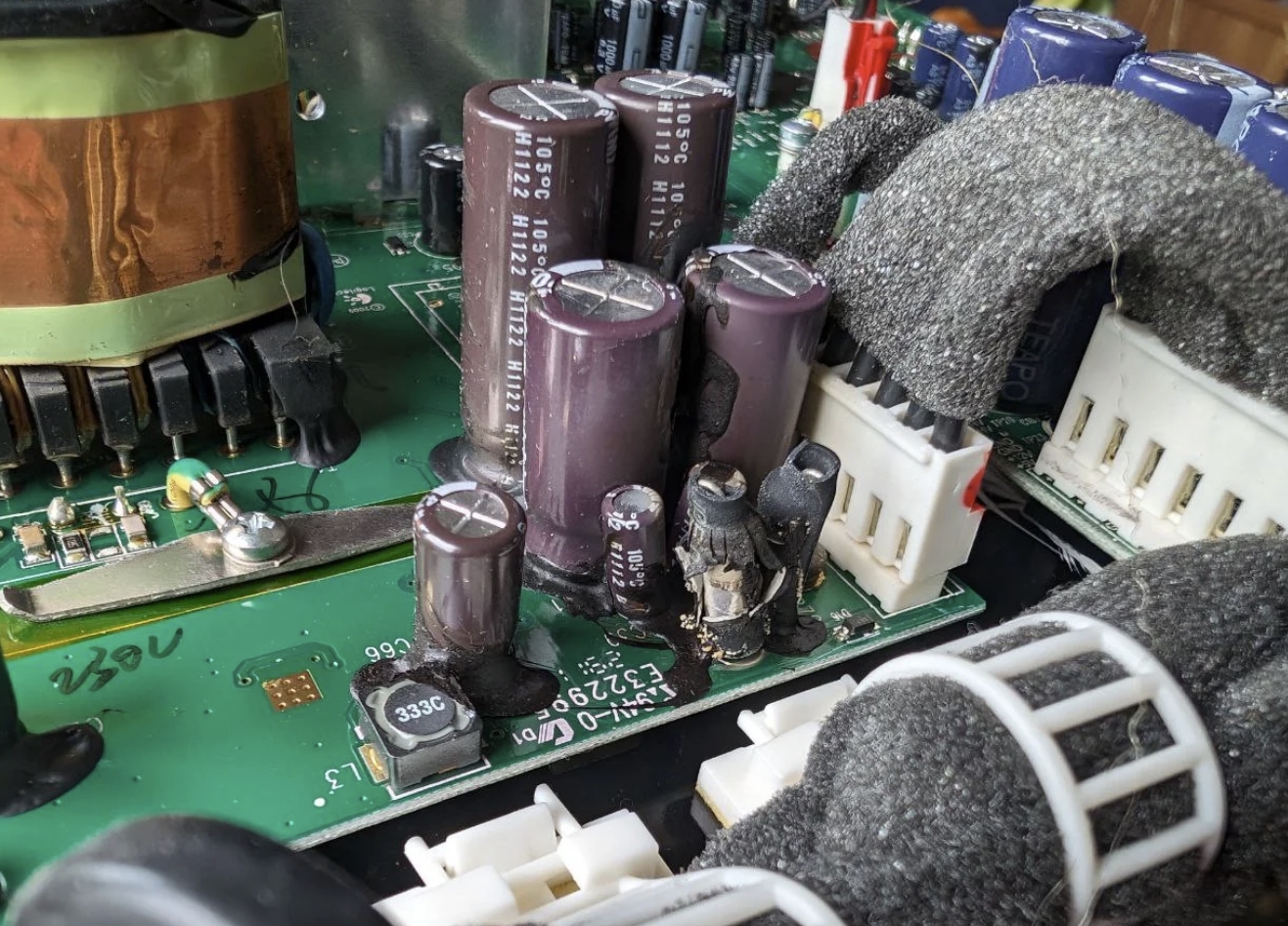

Les deux résistances avec leur "protection" désintégrée, les cartes sont remplies de colles noires + ou - difficiles à enlever.
J'ai l'impression que c'était du a un de ces deux trucs que ça s'est corrodé, vu la trace depuis la résistance sur la photo globale.

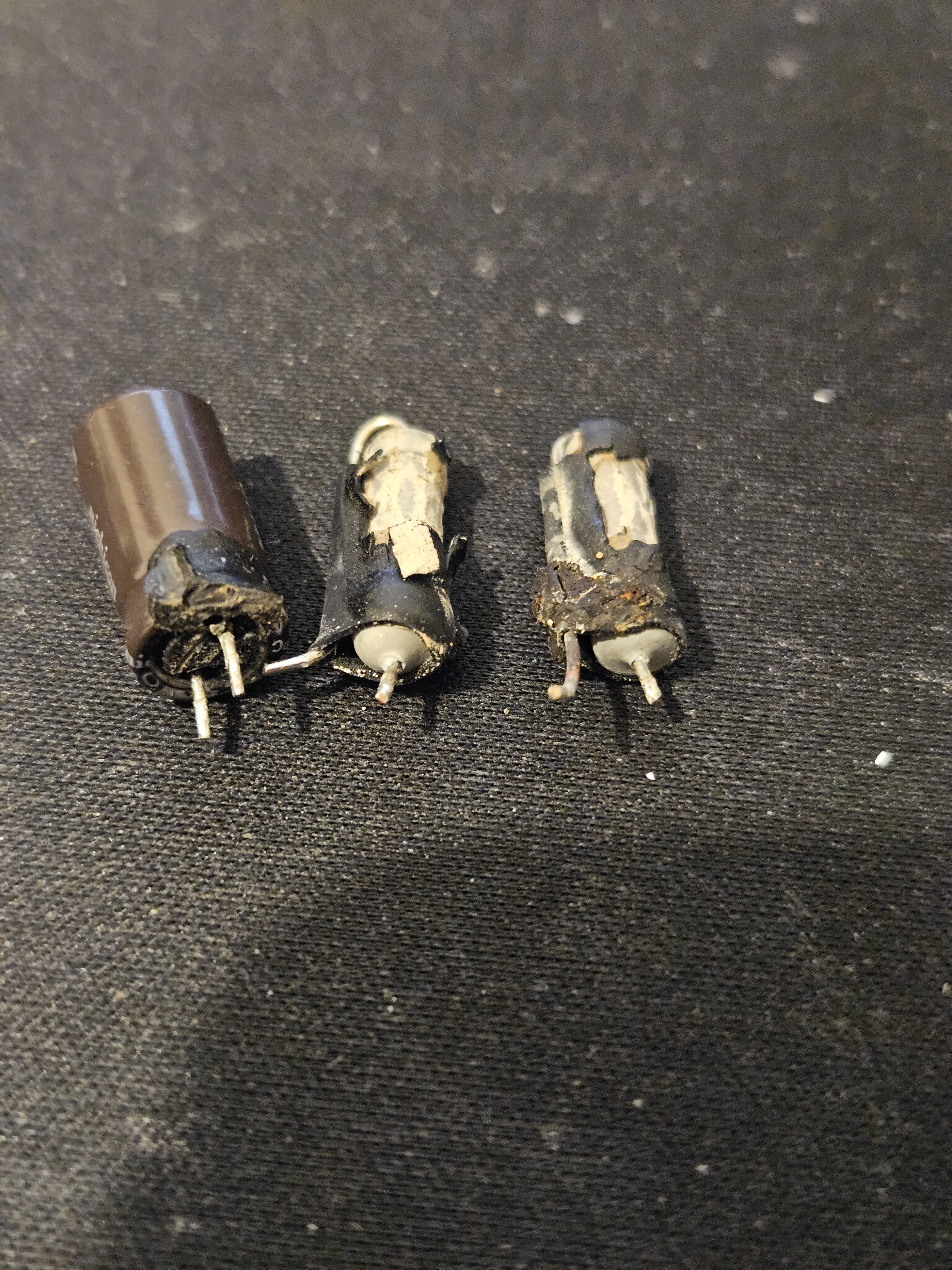

L'ancien condo semble pas trop pourri, bien qu'une de ses pattes sur le PCB était légèrement attaquée malgré tout (et un bout de colle noire, si c'est bien de la colle !)

C'est pas impossible, j'ai déjà vu sur des alims l'espèce de silicone blanc qu'ils utilisent se dégrader, changer de chimie et devenir conducteur. Evidemment ça fait des carnages. Par contre ça peut prendre 20 ans ou plus, je sais qu'il n'est pas neuf le kit logitech mais bon...

Vu la gueule des résistances je soupçonne quand même un autre souci ailleurs

La seule fois où j'ai vraiment constaté le phénomène c'est sur du matos Logitech justement
Bon je crois que de base c'était un machin blanc.

CC, kesako ?
Et pourquoi les fonctions son (alarme, sonnette), détection de vibration et télécommande fonctionnent si c'est la régulation de courant qui est foireuse ?
Comment s'en assurer et réparer si c'est ça ?

Tu vois ça sur les photos en grand format que j'ai postées sur la galerie imgur ?
Quand elle refonctionne, j'ai l'impression que toutes les leds s'allument, je démonterai à nouveau pour vérifier.

C'est bien en usb-c avec une batterie, visible sur les autres photos : https://imgur.com/a/FBVIwMe

Vu qu'en manipulant le pcb des led la lumière se remet à fonctionner provisoirement, comment réparer ça ?

D'avance merci pour votre aide

court circuit, mais je pense que ça parlais encore du bidule domotique.

Pour ton bidule éclairage, à part manipuler à la main (attention si tu portes une bague métallique au doigt etc, même si la batterie semble protégée), inspection visuelle, tapoter gentillement les endroits avec un truc non conducteur etc y'a pas de solution miracle.


Est ce que pr réparer ça :
[url=https://rehost.diberie.com/Picture/Get/f/427443]

Qui d’après les éléments qu’on m’a donné est l’embout d’1 chargeur de trottinette 54V 2A.

Je dispose de pléthores de chargeur de laptop (environ 20V et 3/4 A) sur lesquels je pourrai couper les 5 derniers centimètres avant le connecteur identique (5.5  2.1 ou 2.5) ressouder et mettre un bout de gaine thermo sur le chargeur d’origine.

La personne s’inquiète de la différence de voltage, pour ma part ça ne me poserait aucun probleme, mais je n’ai pas les connaissances pr en être certain


Aucun soucis, c'est passif comme truc. Faut juste regarder éventuellement le courant maxi.

Edith dit de faire attention à la polarité en recâblant.

99% du tps c’est le + au milieu

+1 avec le rat

edit : plutot 80-85%, juste histoire de cramer un truc de temps en temps parcequ'ils ont pas fait comme tout le monde !


En théorie c'est faisable facilement. En pratique ça peut être la merde parce que les câbles d'alimentation sont généralement coaxiaux donc c'est un poil la merde pour faire des épissures propres avec la gaine thermo.
Perso, je ne me ferai pas chier à récupérer un connecteur à quelques euros, j'en commanderai un directement chez RS avec en plus la garantie du fonctionnement sous la charge (courant max. temporaire et continue, pouvoir de coupure, etc.).

Gaffe à certaines fiches DC 5,5/2,5 Dell, un 3e contact peut se cacher. Ca ne saute pas forcément aux yeux.

C'est une liaison propriétaire. Il me semble qu'en son absence, l'intensité est limitée par l'équipement.

Salut,
Je tente a tout hasard...
J'ai une débroussailleuse greenworks qui marche en 48v.
La panne : le moteur s'arrête dès qu'il rencontre un petit obstacle, ou meme parfois tout seul a vitesse maximale. C'est une protection qui se met en route alors qu'elle devrait pas.

J'ai démonté le circuit est simple, batteries, contrôleur, moteur brushless.

Le circuit controleur est totalement noyé dans la résine ça s'enlève ce genre de truc?

Les batteries sont ok, j'ai 2 jeux et ça fait pareil.

Je me demande si ça vient plutôt du moteur ou du contrôleur?

Le contrôleur ressemble à ça :

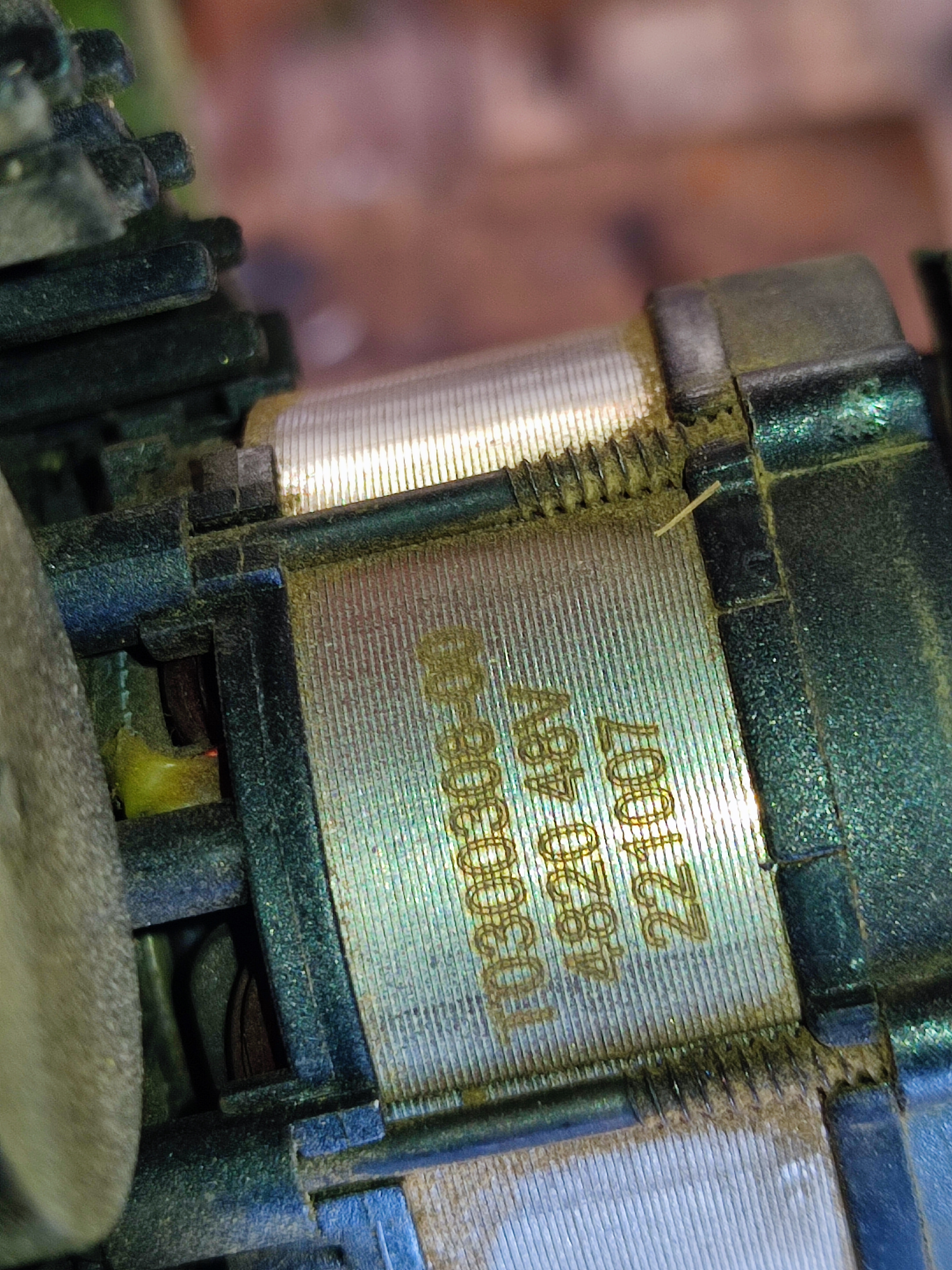

Référence du moteur:

Il doit y avoir une protection thermique sur le moteur. Ce serait pas lui qui surchauffe ?

Comment savoir ?
J'essaierai de tout démonter pour voir s'il est encrassé mais j'en doute
Ça ressemble plus a une détection d'arrêt ou de surconsommation du moteur

A tout hasard vérifie déja que mécaniquement c'est OK et pas coincé, grippé ou tordu

Oui c'est ok
Ca tourne parfaitement, et se coupe apres 15 secondes.
Je pense que le moteur a chauffé et consomme trop de courant

Des spires en court circuit peut être, donc une conso excessive ?

Cheloud...
Tu pourrais nous le mettre en vidéo ?

C'est ce truc là ?
https://youtu.be/UhBVapNw3nc?si=G00 [...] 7NTM&t=428

Tu as la variation de vitesse ? ça coupe aussi si t'essaye de tourner lentement ?

Oui variation de vitesse.
L'équivalent avec 2 batteries 24v.
Ca ne coupe qu'à pleine vitesse, sachant que le problème empire, au début ca ne coupait que quand je touchais un obstacle, maintenant ça coupe si ça tourne a pleine vitesse sans rien toucher
Greenworks m'a fourni une machine neuve, je pourrais la dessoser pour tester le moteur/le pcb sur celle qui déconne
Mais bon, on ne trouve pas les pièces donc...

Si c'est facile échange juste le controlleur brushless.
Ca me semble être le 1er suspect au vu de ce que tu as constaté.
Et comme en plus il est tout résiné c'est plutôt irréparable.
Par contre on devrait pouvoir bidouiller avec un contrôleur brushless DIY genre sur ali un truc pour gyropode.

Hello

Un proche m'a apporté un appareil (une boite Morphée) qui ne se recharge plus.
En y regardant de plus près le connecteur Micro USB type B est mort , c'est une infirmière qui a complètement défoncé le connecteur

Cela se change facilement un connecteur micro USB type B femelle ?
Il y a plusieurs types de connecteur Micro USB type B femelle ou c'est standard ?

c'est quoi une boîte Morphée?

Au niveau empreinte il a plusieurs types, faut bien regarder le connecteur existant et les photos sur Ali ou autre.

Le soucis sera surtout pour désouder, selon ton matos, ton expérience et le PCB du truc (multicouche ou pas, plan de masse, ...).

Donc: photos.

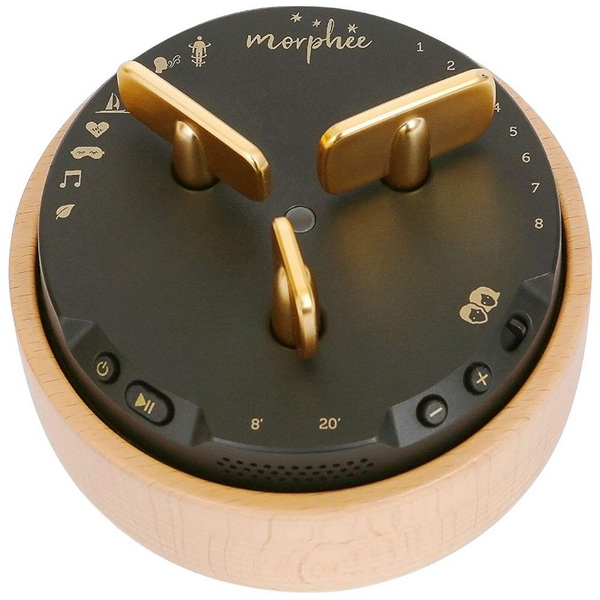

C'est ça , c'est pour s'endormir, je viens de regarder le prix, cela vaut 90-100€ neuf

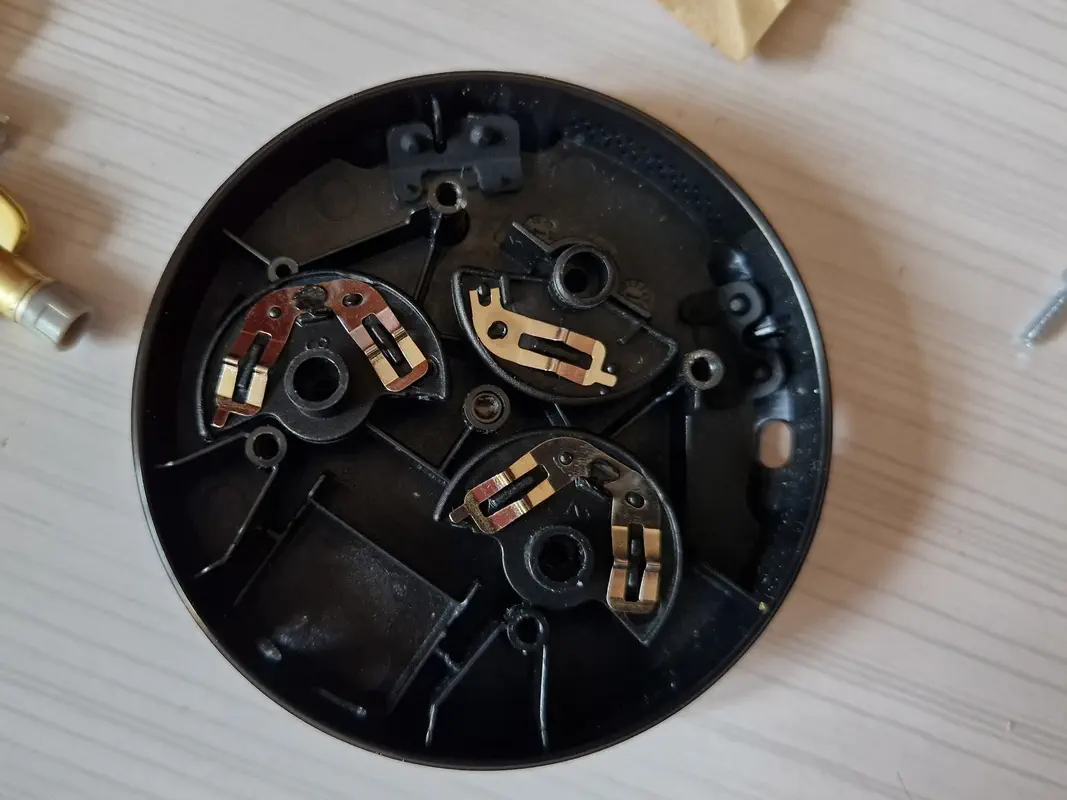

Je vais démonter le bouzin pour voir comment c'est foutu...


Si elle met en place les perfs et fait des prises de sang de la même manière...

.
il y en a....

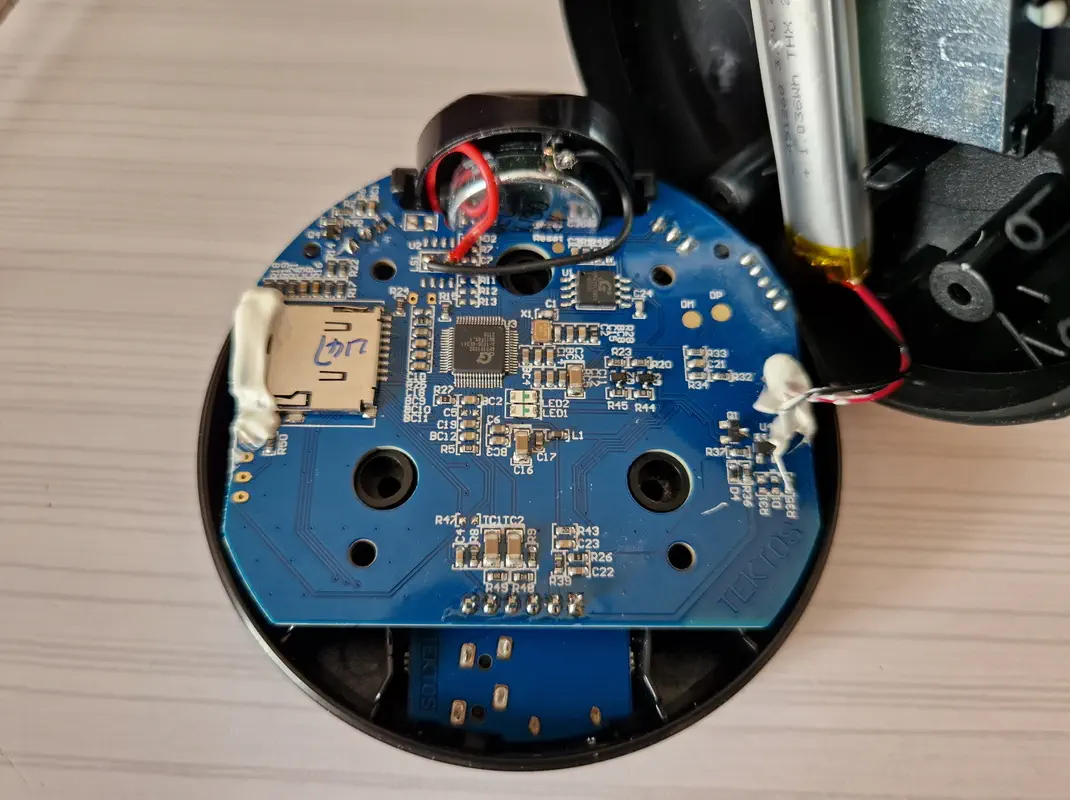

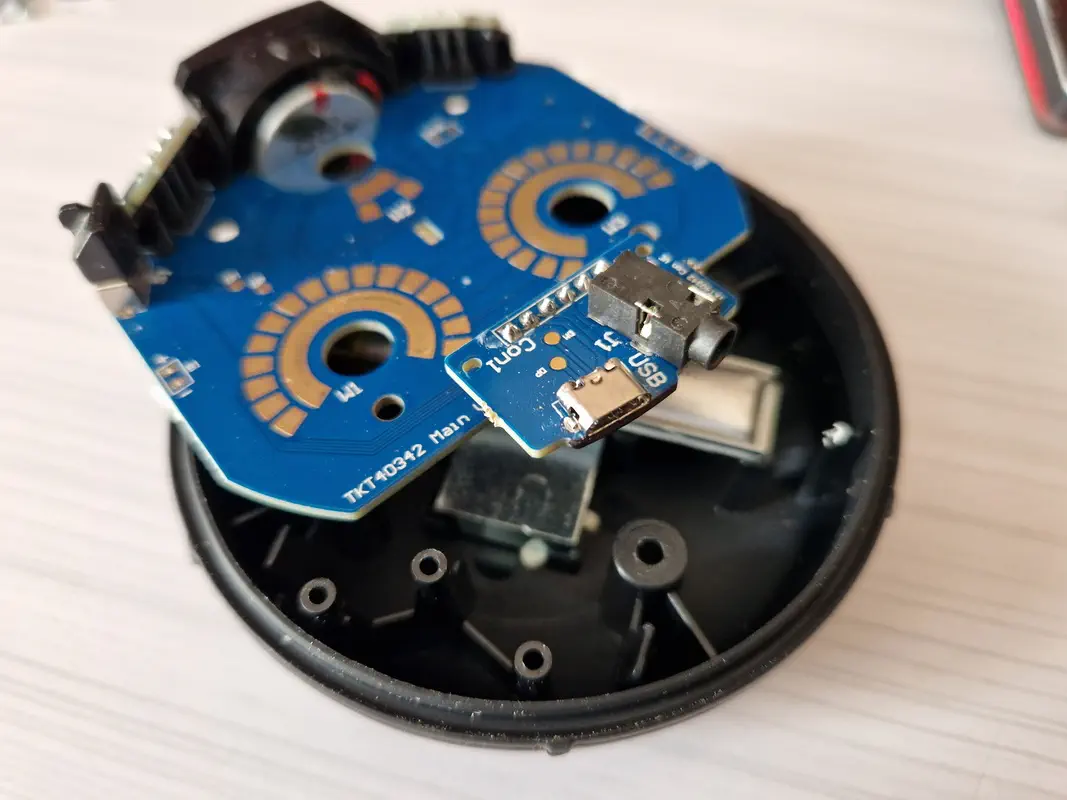

Démontage... le connecteur s'était carrément mis en biais
Je l'ai remis à plat, par chance il faisait toujours bien contact.
Ressoudé les deux pattes puis j'ai consolidé le dessous avec du bouchon de liège prédécoupé d'environ 3 mm d'épaisseur pour éviter qu'il se retorde.
Remontage... cela marche

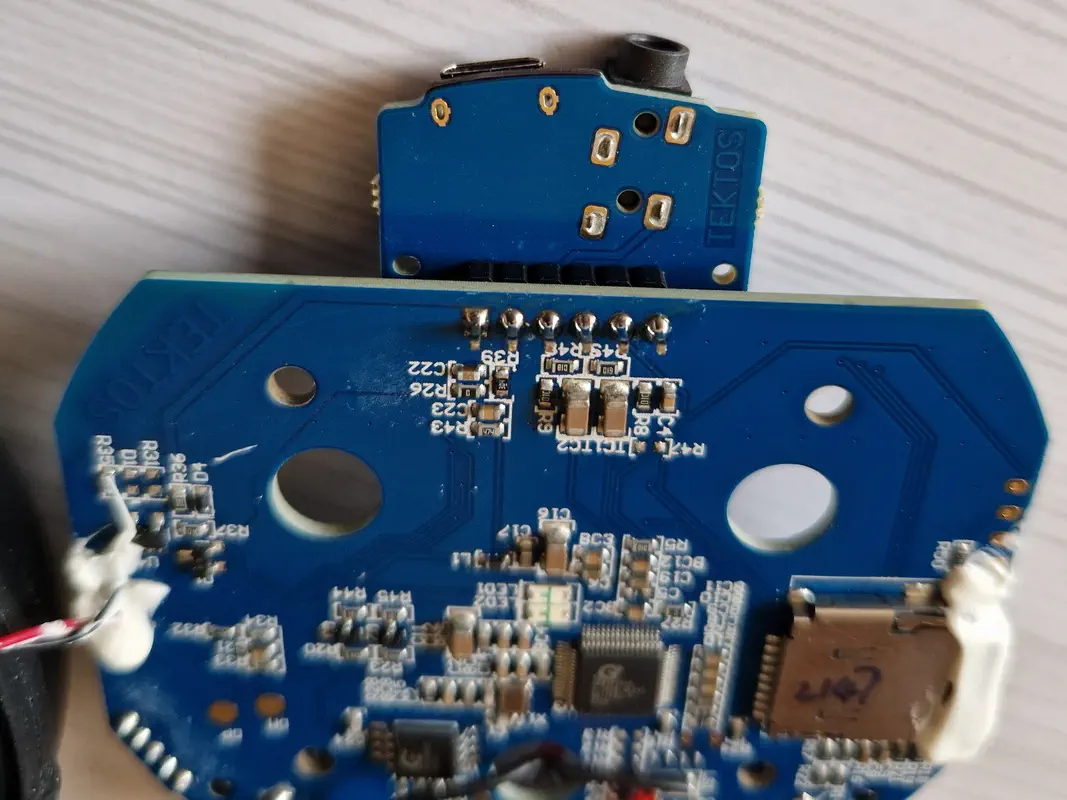

On voit dans le PCB un trou pour les pattes avant du blindage mais rien qui en sort, et côté jack c'est un peu mieux que là aussi ça a l'air de manquer de soudure. A mon avis ils ont foiré l'assemblage en usine, l'USB ne tient que par ses contacts arrière de signal et d'alim, donc si on engage mal la prise le truc ne demande qu'à se faire défoncer. T'as de la chance que les pads n'aient pas été arrachés, ça m'étonne.
Si t'as moyen de refaire les soudures ça serait bien je pense.

Ah, et y en a pour 5€ de composants dans ton machin à 100€

j'avais vu le manque de soudure pour le jack mais comme il ne sert pas

Hého c'est français c'est pour ça que c'est cher
Ils en donnaient aux patients dans un hopital ou j'accompagnais le proche.

Un truc cher qui sert à rien.
Mais c'est joli. Les machins qui tournent sont pas en metal, faut pas déconner
Par contre la boite est en bois.

C'est comparable à tous les trucs de dev perso & co, c'est le prix qui fait le job, pas le produit.

Ils ont ca dans la derniere clinique ou j'étais, libre accès aux patients.

oui d'ailleurs une des clés en plastoc qui tournent avait l'axe cassé
Entre le connecteur pas bien soudé , les clés en plastoc pas solides et la batterie d'une capacité ridicule de 280 mah , tout ça cumulé fait que la longévité du produit ne doit pas dépasser les 2-3 ans pour quelqu'un qui s'en sert régulièrement


Salut,

Désolé c'est sans doute pas le topic pour ça mais je cherche quelqu'un qui aurait le matos sur Lyon pour faire cette réparation:
Dell Latitude 7490 not charging, USB-C port replacement, ports replacement are not always easy!

Kronoob t'es toujours dans le coin ?
J'ai pas la station à air chaud et même un "pro" à l'air de galérer

Non il ne galère pas, l'opération reste facile
Il faut tout de même le matériel adéquat

J'ai le matos pour cette opération mais clairement pas le temps. Désolé.

ça va me donner l'occasion de pratiquer.
Ça fait longtemps que je dois acheter une station à air chaud.

Pour une première expérience j'éviterais quand même, ça reste simple lorsque l'on sait comment s'y prendre mais ça peut très vite tourner en pistes/pads arrachés si ce n'est pas suffisamment chauffé.

Carrément. Sans parler du risque d'avoir la moitié des pins en court circuit pour cause d'étamage trop généreux. Entraîne toi sur un machin à 5 euros plutôt qu'un portable à 500, ça t'évitera de finir la semaine roulé en boule dans un coin de la pièce

Et bonjour, je drapalise car je galère à dépanner un sèche linge Avantixx 8 de chez Bosch.

Il s'éteint tout seul quand on lance un cycle.

J'ai démonté tout le bloc arrière avec ventilo + bloc électrique et j'ai nettoyé, il semble que ça a duré plus longtemps mais ça continue à s'éteindre. J'ai l'impression que c'est un capteur qui coupe tout pour pas que le sèche linge crâme mais j'ai un niveau 0 en réparation.

Si certains sont experts et ont une petite idée je prends.

Merci à vous d'avance.

Cela me rappelle qu'il y a 2 semaines , la reum m'appelle pour me dire que son lave linge ne fonctionne plus
Quelques heures après j'arrive , je constate en effet qu'en appuyant sur le bouton power il ne se passe rien , pas de voyant qui s'allume ou autres.

Je commence par vérifier la partie alimentation , j'ouvre le placard ou sont situé les prises électriques et là je constate que la prise électrique du lave linge n'est pas clipsé à fond je pousse à fond et hop tout remarche

Le dépannage le plus rapide et le plus simple que j'ai eu à effectuer



Ca coupe quand ? Dès le démarrage ? Toujours au même moment ? Quelque soit le cycle ?
