Reprise du message précédent :
C'est gentil, hélas, je suis sur Lugdunum


Heureusement que j'ai étudié tout Astérix quand j'étais petite plus jeune

aspirateur Hoover TELIOS 2021 dead

Comment je peux essayer de réparer ça ?

en même temps ça me fera une excuse pour acheter un henry.

1) Marque (exemple : Phillips) : HOOVER

2) Modèle ou référence exacte (exemple : 32PFL7605H) : TE80PET

3) Date de la panne (si inconnu, donner une date approximative genre "début 2015" ) : Hier soir

4) Cause de la panne si connue (exemple : chute dans l'eau, foudre, surchauffe...) :  mystère.

5) Problème rencontré (soyez le plus précis et le plus bref possible) :  Cela dit le variateur ne fonctionnait que au 9/10e du curseur depuis quelques mois. Après le machin ne tournait pas du tout. Piste sans doute...

6) Votre niveau de compétences en réparation/bricolage (sur 20) : démontage/20

7) Votre niveau d'équipement en outils (exemples : J'ai une caisse à outils, un fer à souder, un microscope... :  fer à souder, multimetre (mais je sais pas m'en servir vraiment, sauf mesurer une borne + / -

8) Photos de votre appareil/panne (photos nettes et redimensionnées pas trop grandes svp ) : ça va arriver.

Je commencerai par utiliser un tournevis.
Mais avec autant de détails, je m'y perds.

Je viens de compléter

DÉBRANCHER, démonter (attention si il y a un ressort pour l'enrouleur de câble!), inspection visuelle et mesurer le potentiomètre derrière le bouton variateur.

  j'ai besoin d'un processus pour ça.

C'est con mais c'est comme ça

Comment régler le multi, où placer les bornes du multi ?

va être temps que j'apprenne ça...

De la matière

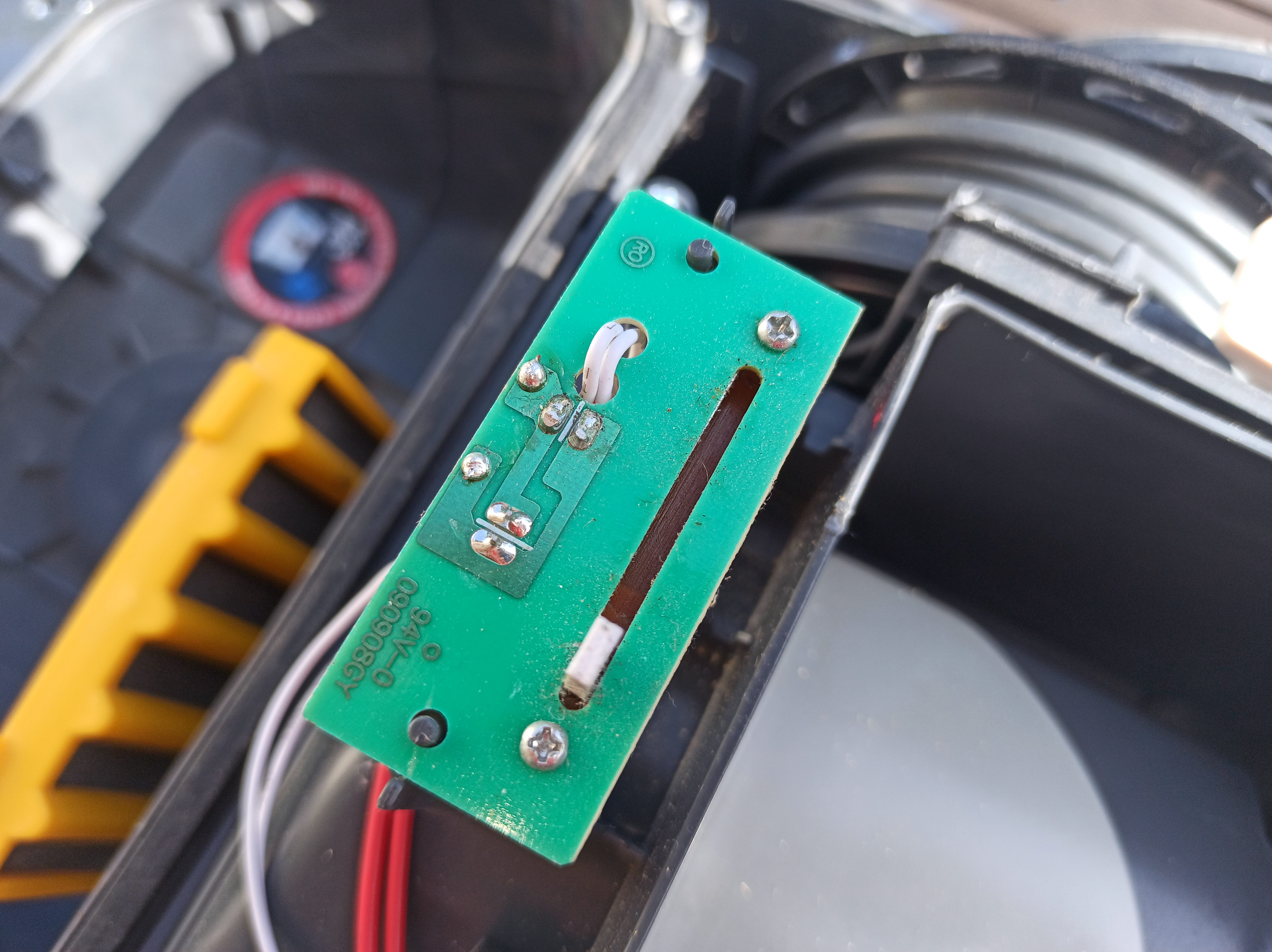

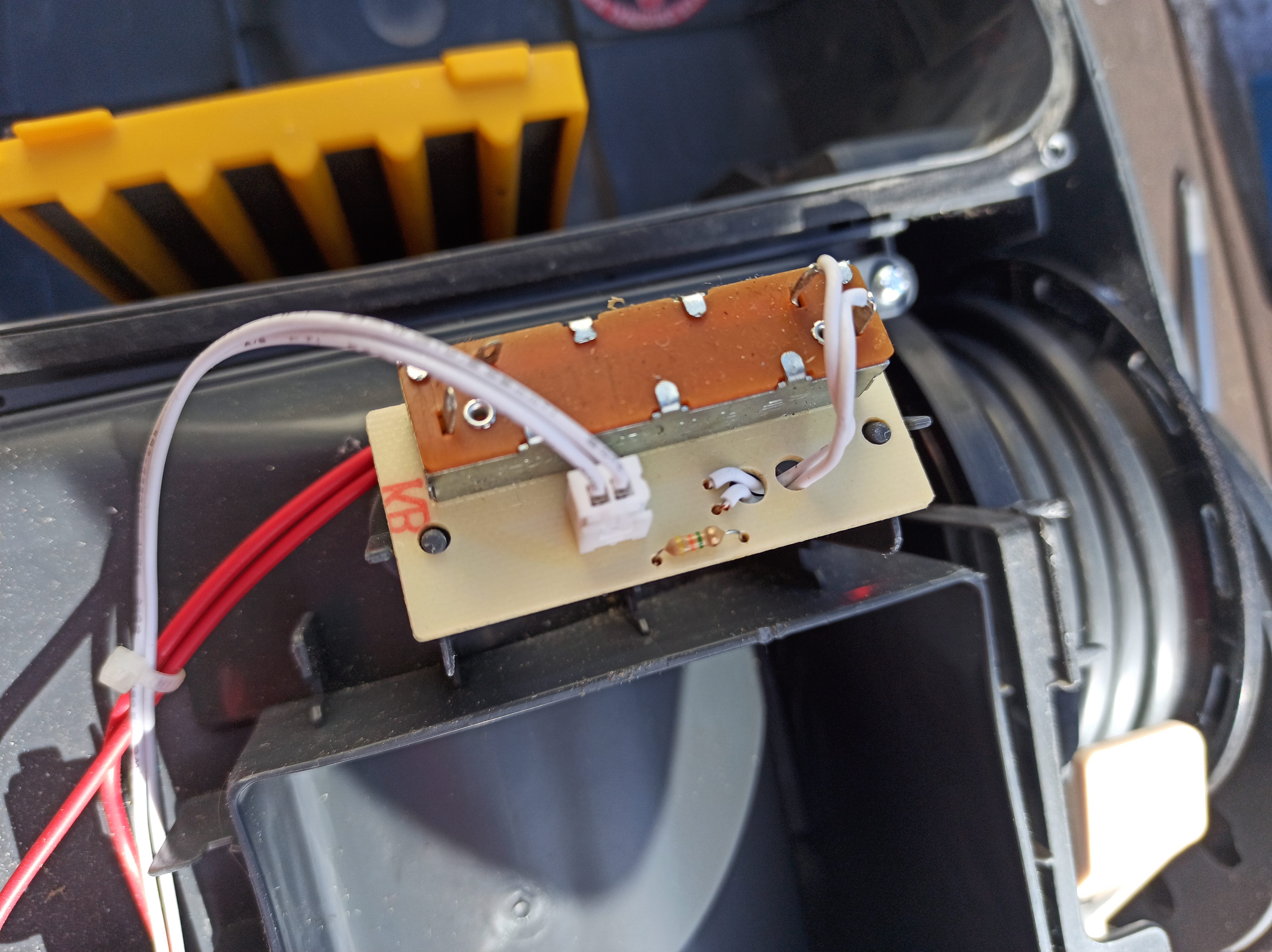

Le vario est un FUYOUWH20 470kohm-A

Je pense avoir trouvé la pièce SI  c'est ça qui merde.

https://fr.aliexpress.com/item/1759 [...] pt=glo2fra

Je commencerais par vérifier la continuité en partant de la prise secteur jusqu'à l'inter M/A.

Sur un modèle similaire: https://www.youtube.com/watch?v=hD3d4qzIibU  (fil coupé au niveau du stator... )

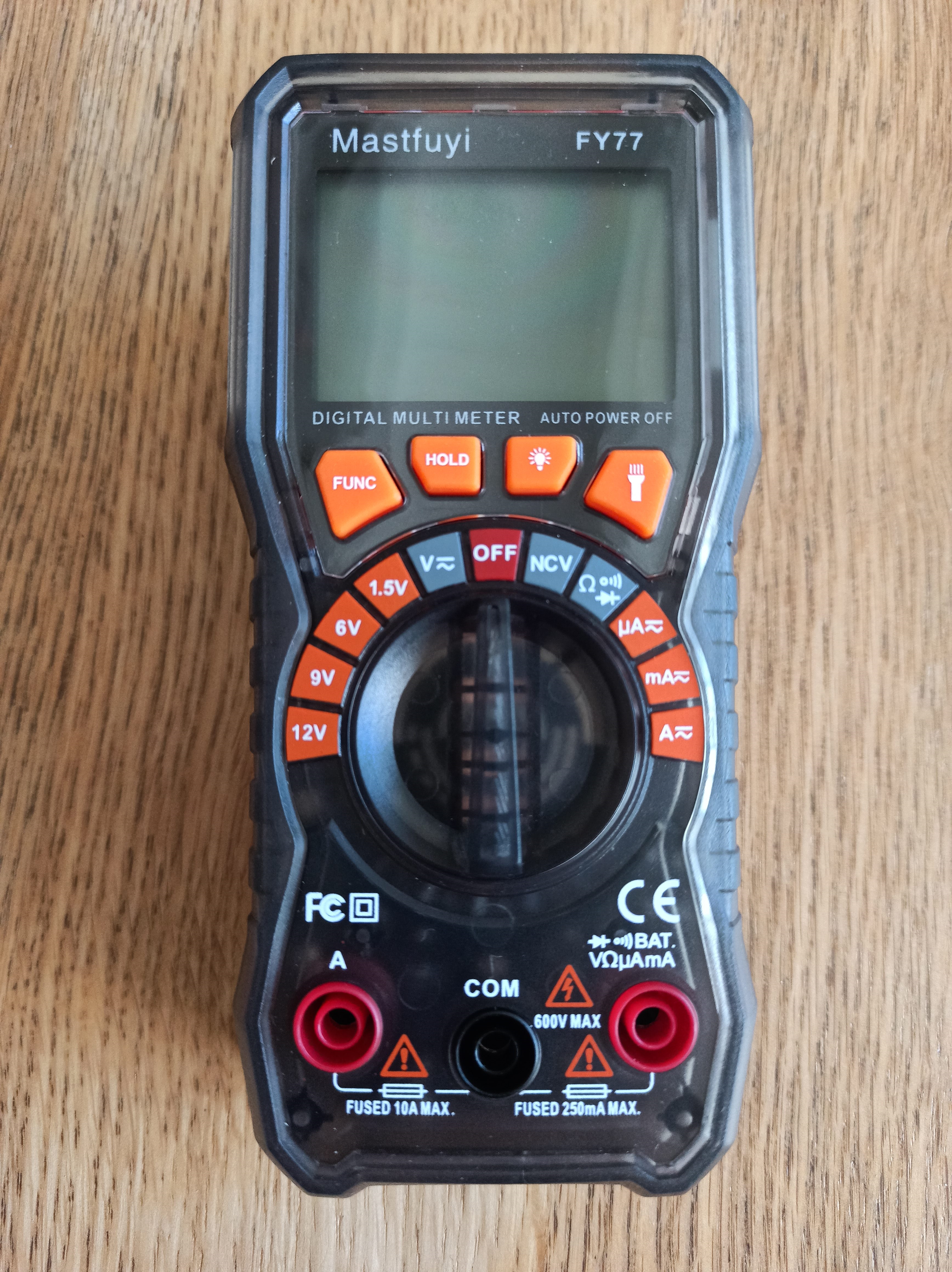

Tu as quoi comme multimètre? (modèle/photo?)

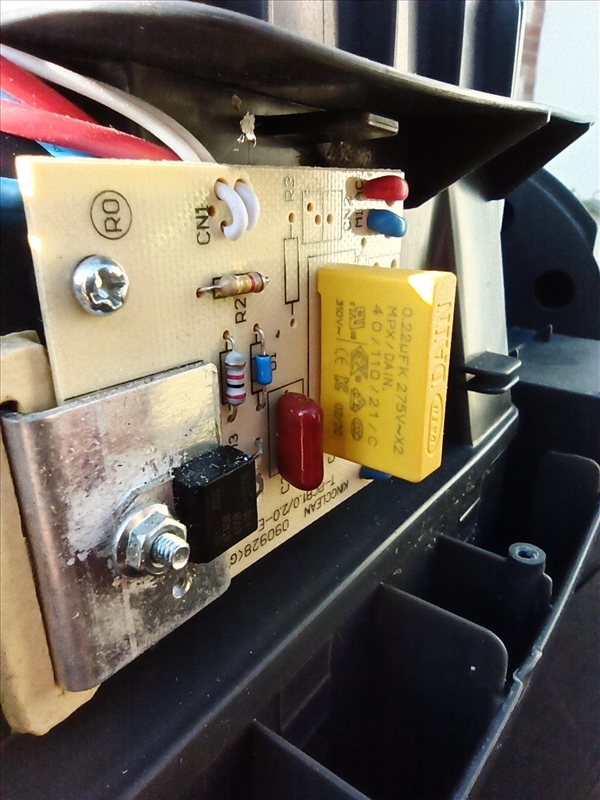

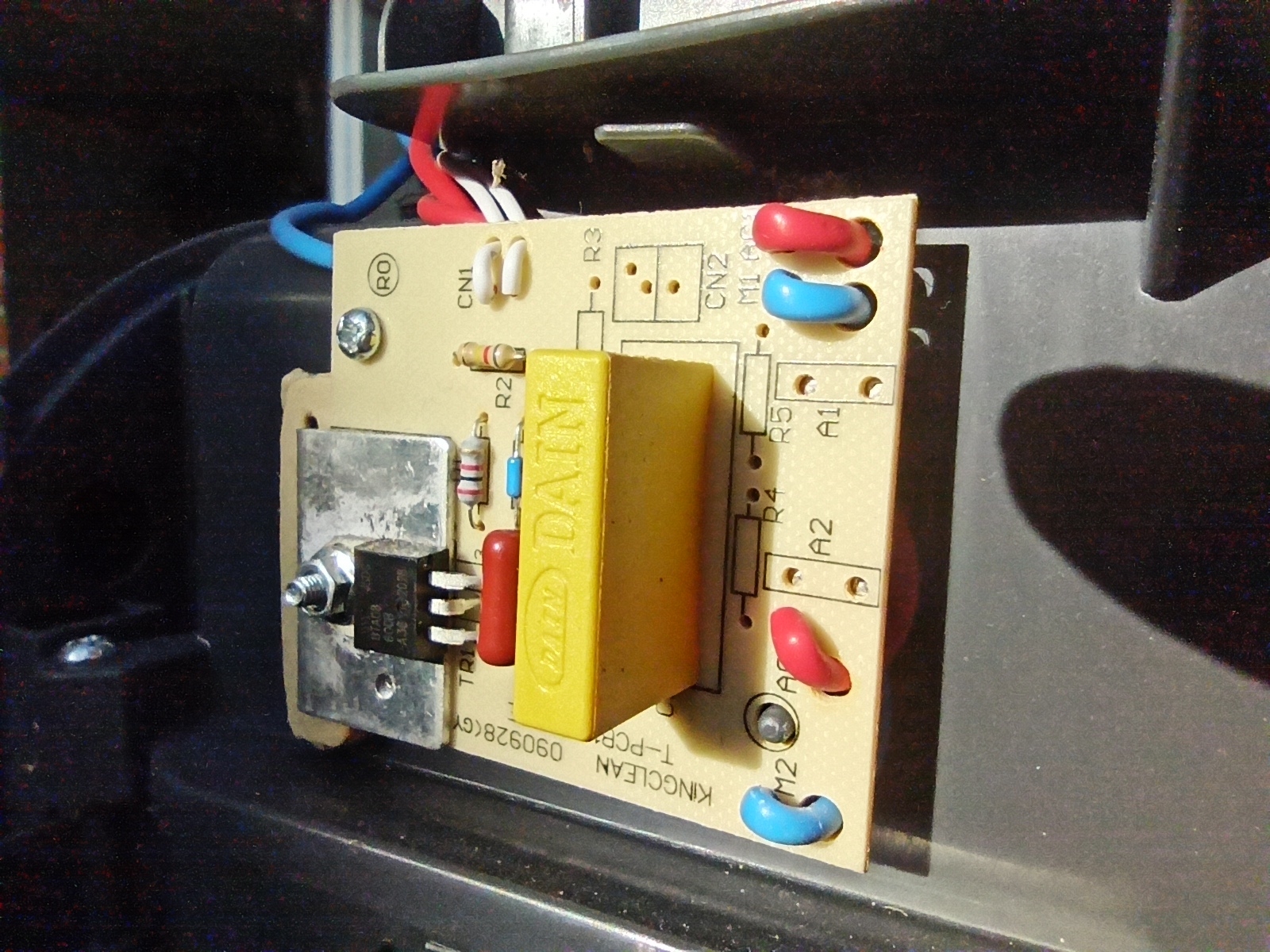

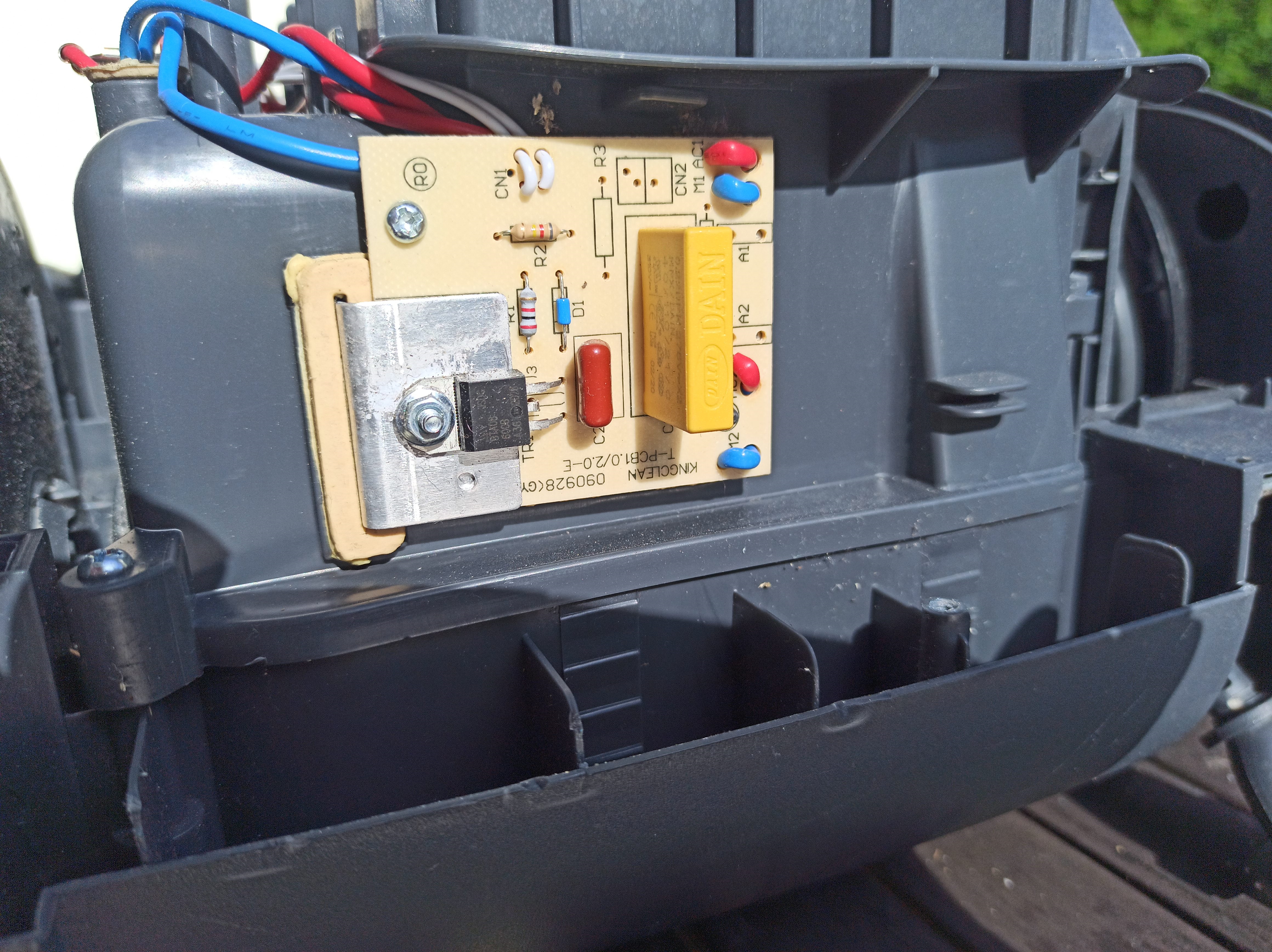

Déjà - si ton multi sait le faire - tu mesures HORS TENSION en mode capacimètre (Farad) le condensateur jaune.

Après tu mesures toujours HORS TENSION entre les deux fils blancs au niveau du potentiomètre en mode ohmmètre.

Edith dit que vérifier les continuités des fils c'est en effet une bonne idée aussi. HORS TENSION bien sûr.

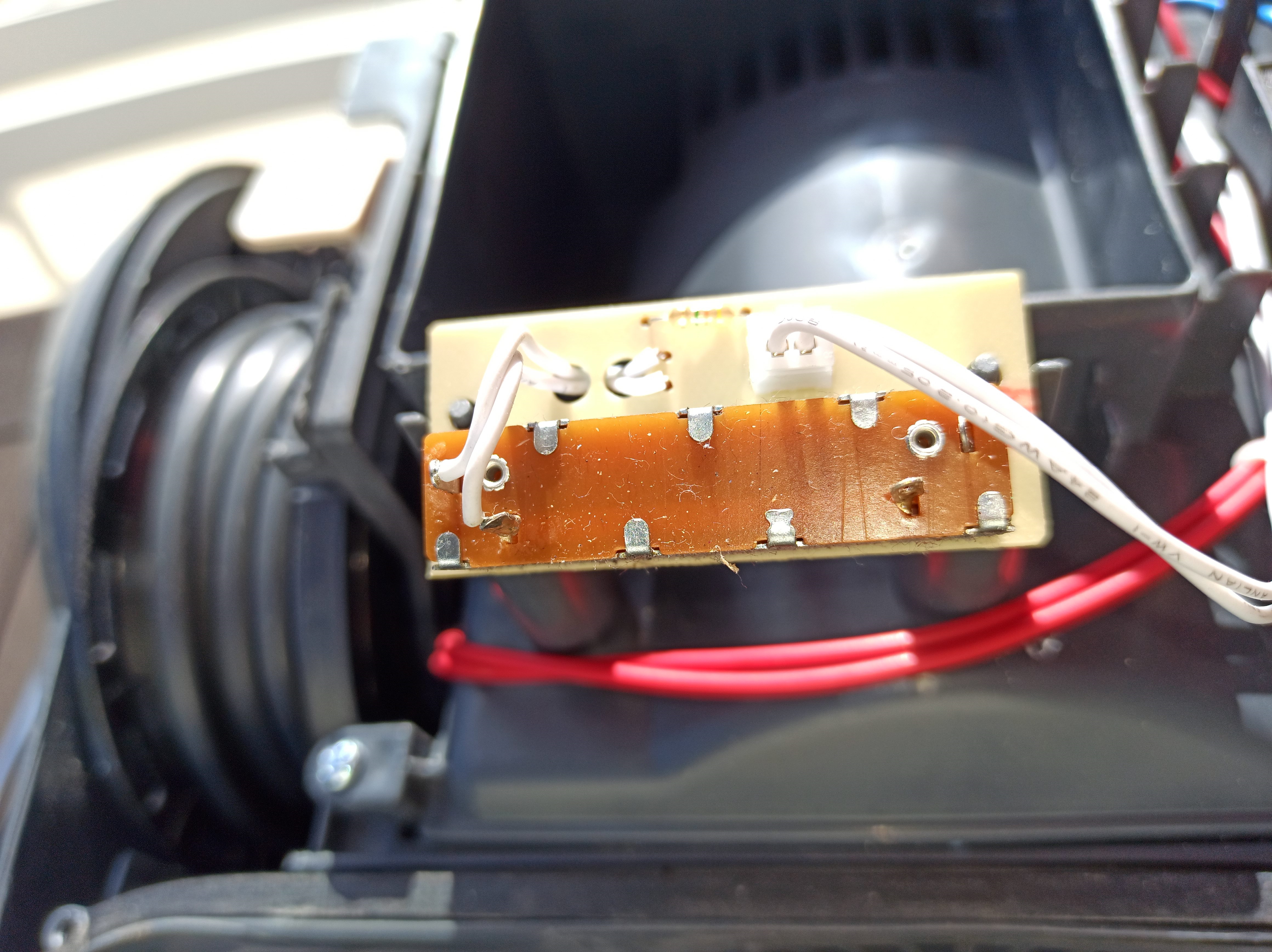

Déja tes photos sont biens, nettes et utiles, c'est un bon départ
Le potentiometre sera facile à mesurer tout seul en débranchant sa petite prise.
Effectivement avec le model de ton multi on pourra te faire un protocole de mesure (t’inquiète c'est simple).

Je vais manger et faire les tests

Très qualitatif le multi. Enfin je dis ça pour mettre en garde, pas touche au 230V avec ça! Pour le proto de mesure je laisse ma place pour l'instant, pas le temps dans l'immédiat.

Je vais pas mettre plus cher dans le multi que l'aspirateur

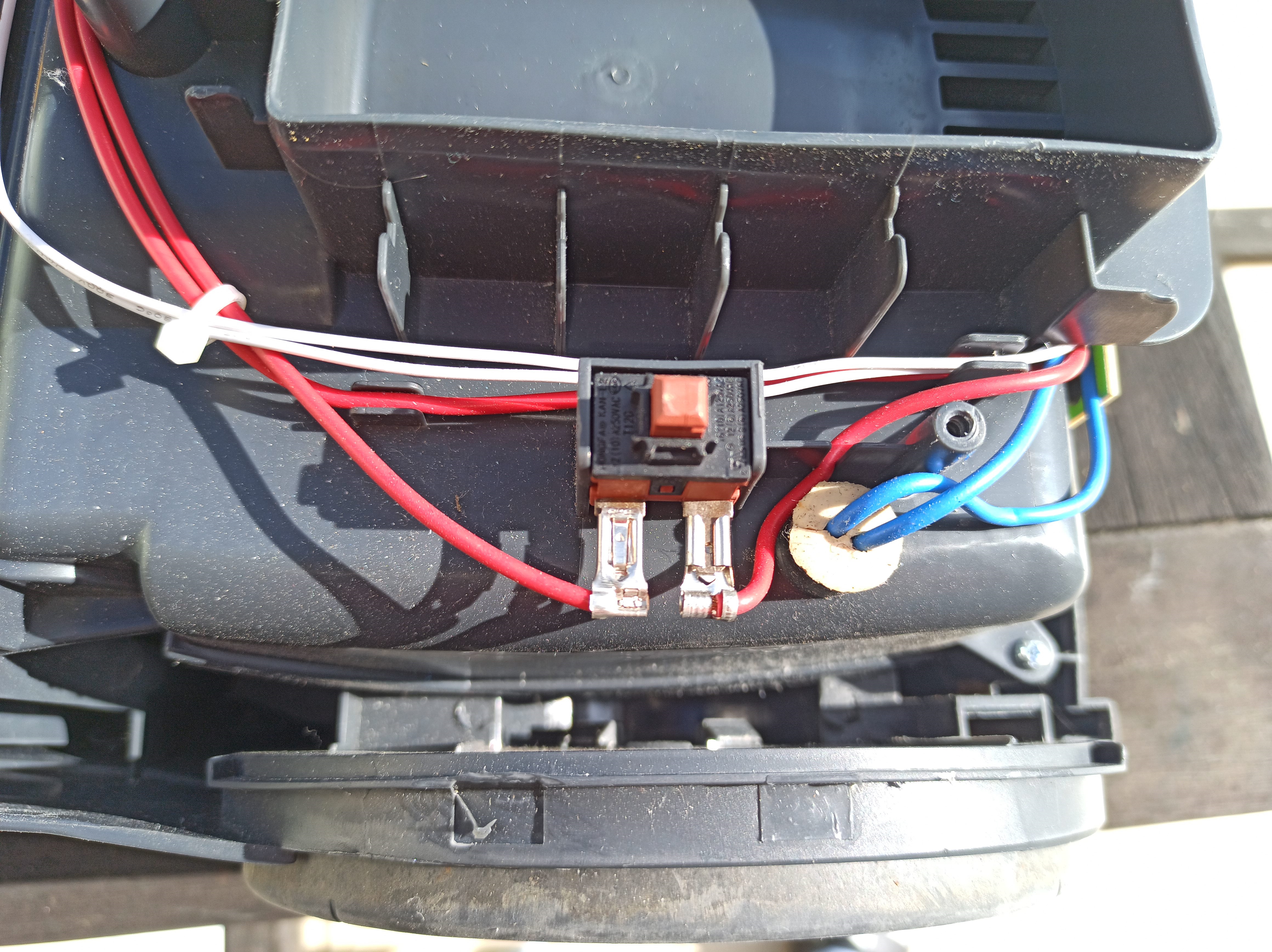

Le ON/OFF fonctionne

Je faisais la remarque pour mettre en garde que le truc n'est absolument PAS adapté au 230V. Après un multi (correct) ça peut servir, donc à voir si on veut investir.

Pour la continuité visiblement tu te débrouilles.

Pour mesurer le condensateur HORS TENSION tu mets en mode Capacimètre, donc le Oméga (entre NCV et µA) et tu appuyes autant de fois que nécessaire sur FUNC pour avoir un affichage "F" comme Farad. Une pointe sur chaque patte du composant et tu regardes si tu as 220n ou 0,22µ ou quelque chose de proche. Au pire tu appuyes HOLD pour geler l'affichage et tu fais une photo.

Pour la mesure du potentiomètre, tu débranches le connecteur avec les deux fils blancs et tu mesures pareil mais en mode Ohmmètre, donc le Oméga mais un affichage "Oméga" (je sais pas taper le symbole )  pour la résistance en Ohm.

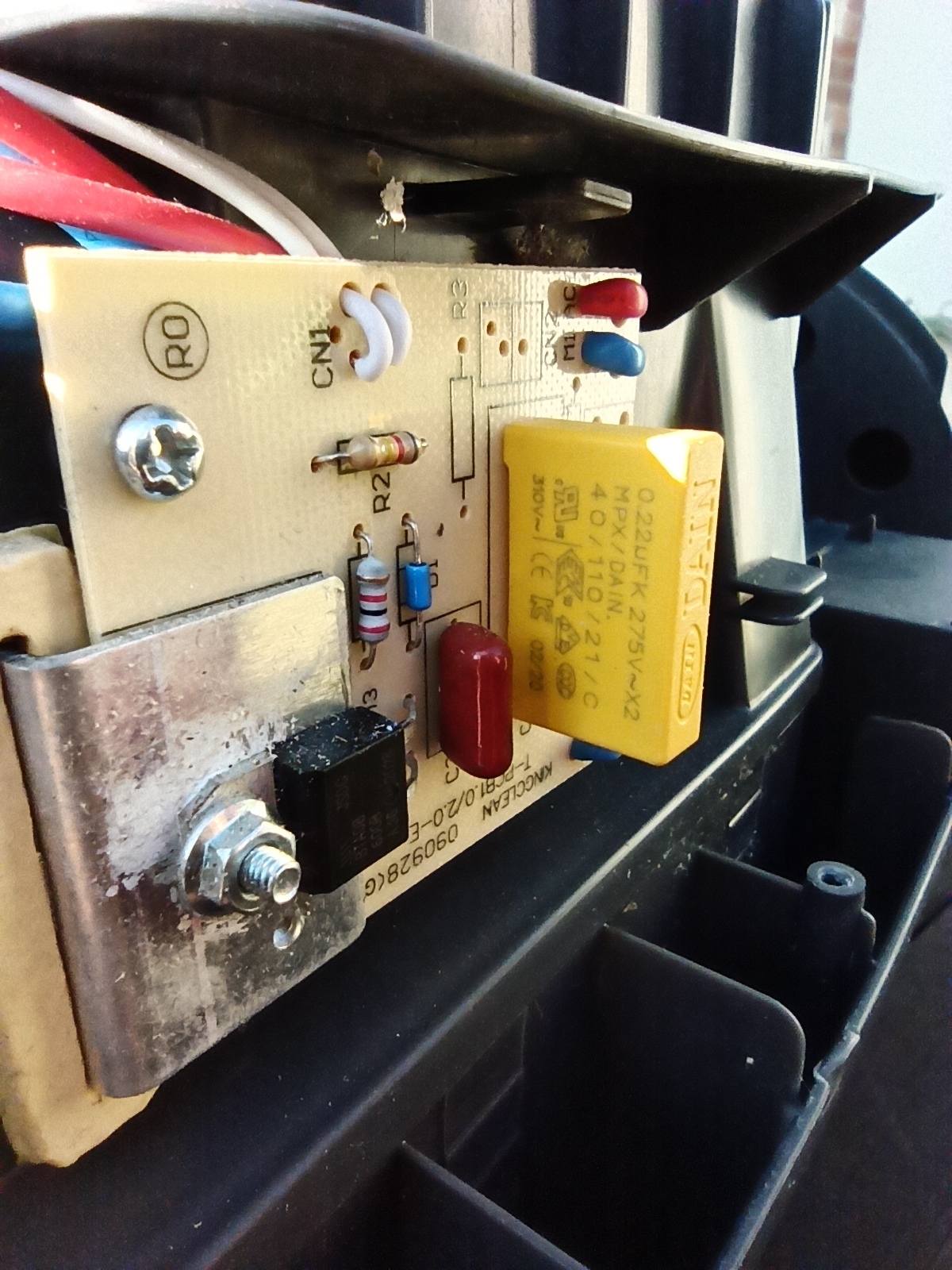

Edith dit de mesurer aussi le condo brun plus petit.

Au passage pourquoi pas adapté pour le 230 (factuellement, pas juste à sa tête de chinoisium)

Oui, j'allais poser la même question...

(cela fait bien plus de 30 ans que j'utilise des multimètres no-name 1er prix du genre à 5 balles de chez action & suis toujours en vie   )

Aucun marquage CAT et même si y'en avais un vu le no-name on peut supposer qu'il est faux. CAT = catégorie de surtension, en gros protection contre les transitoires qui existent sur le réseau 230V. Généralement un multi "5 balles" ça peut le faire, MAIS si on a "pas de chance" et le truc se prend une transitoire dans la gueule au pire ça peut exploser (au sens propre). Et ne parlons pas solidité des câbles de mesure, isolation, fusible HRC ou pas (un fusible 5x20 standard est donné pour un courant de coupure de 35A il me semble), protection contre les faux branchements ("Jack Alert" chez Brymen), ...

Sur un malentendu ça doit bien tenir le CAT II 300V, y'en faut pas plus pour du domestique

Merci pour ces précisions

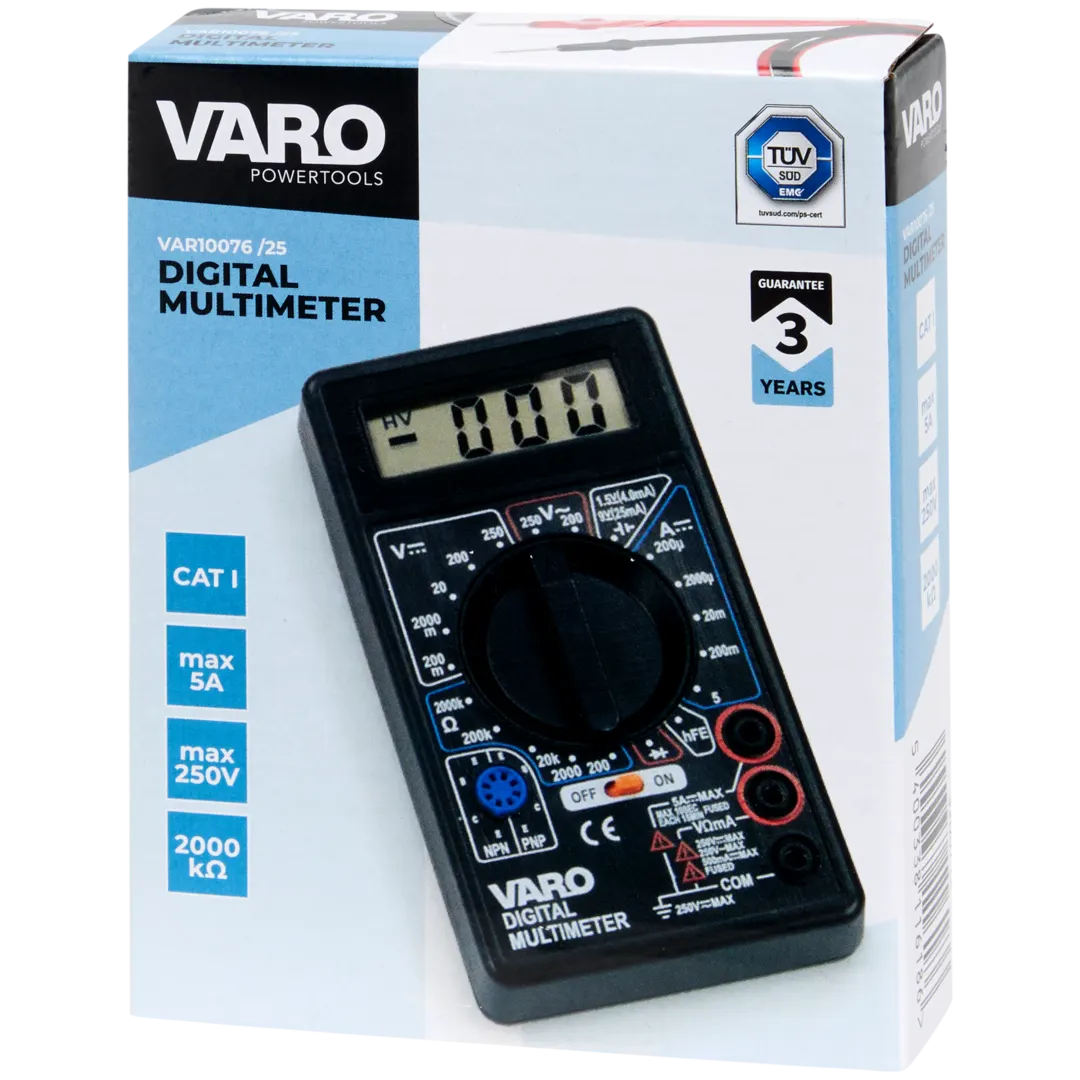

J'ai bien dû flinguer une dizaine de ces merdes dans ma carrière d' électro-amateur du dimanche:

https://asset.action.com/image/uplo [...] 90432.webp

J'irai avec plus d'appréhension à l'avenir lors de tensions potentiellement létales.



Ou pas, qui sait... Perso je joue plus avec ma vie sur ce genre de choses. J'ai du matos CAT IV entretemps (mais pas les habilitations pour jouer aux endroits où ce genre de choses est vraiment nécessaire ).


Attention ces trucs sont encore pires car il y a un testeur transistor. Selon comment c'est foutu en interne il peut y avoir du 230V (par rapport à la terre) sur les contacts pour la mesure transistor au moment où on mesure le secteur, donc gare si c'est pas IP2X (on peut toucher accidentellement à mains nues) et/ou si il reste un truc/transistor/bout de fil de branché.

Merci pour les explications sur 230

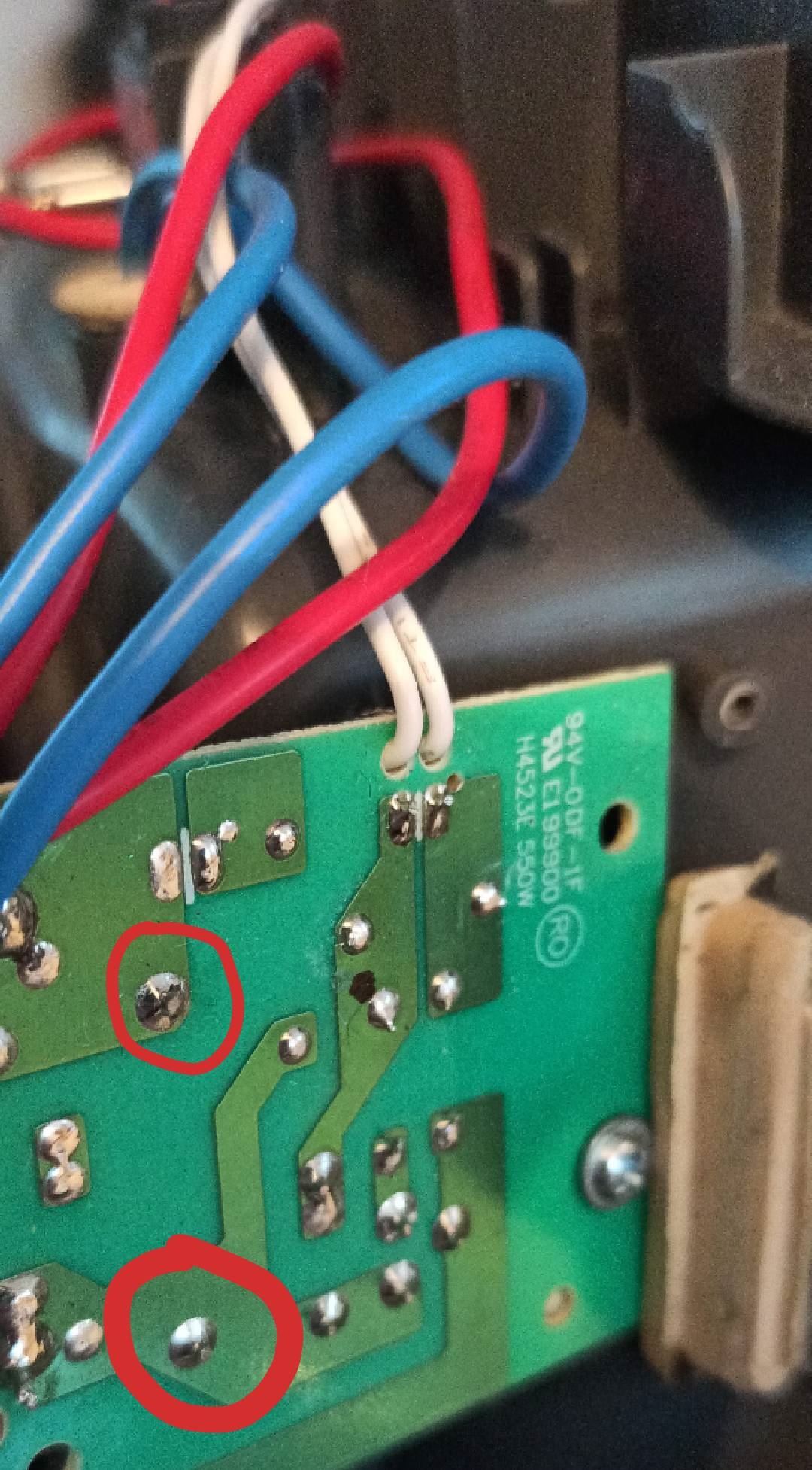

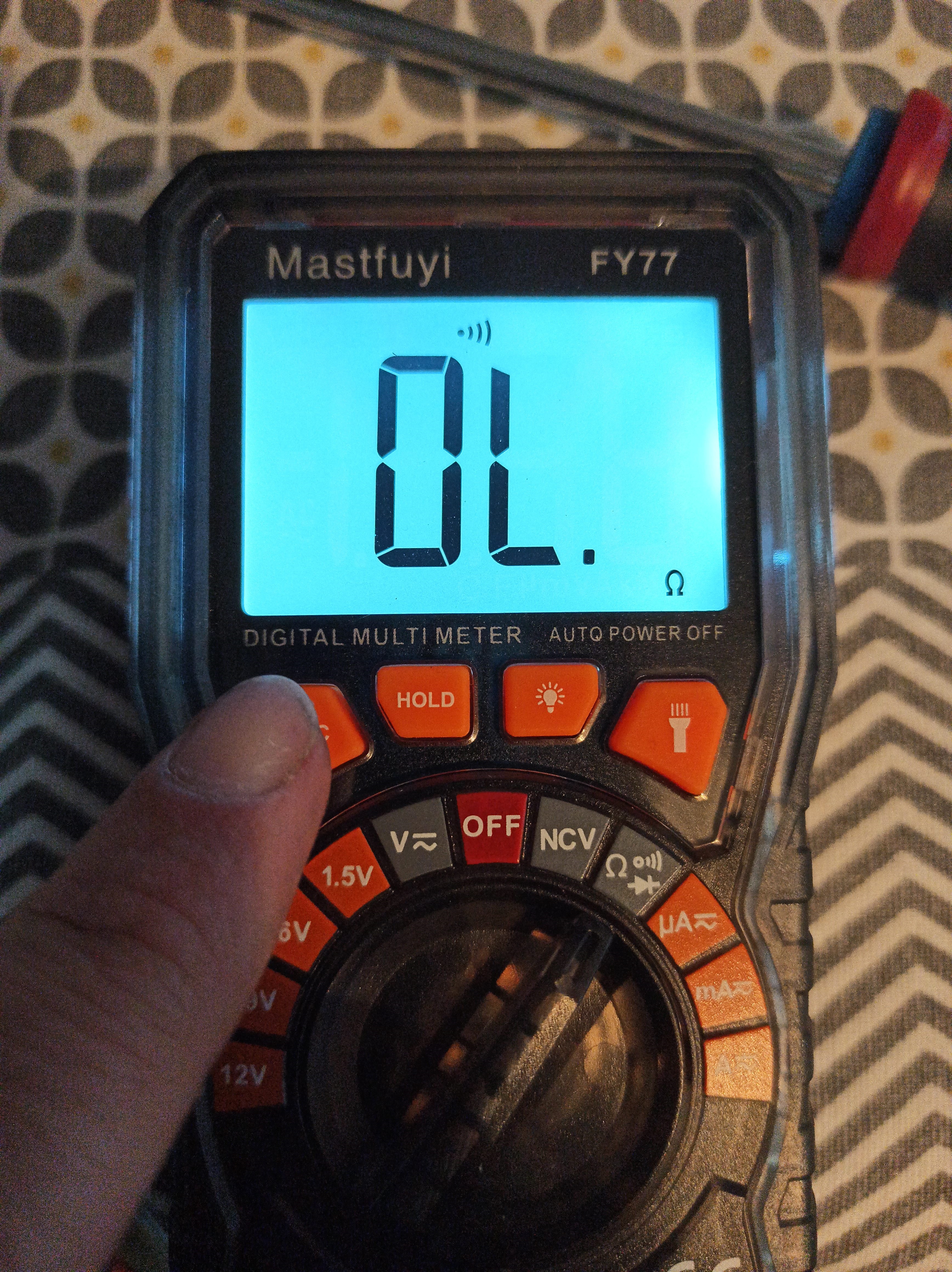

Je prend entre ces soudures mais rien ne s'affiche sauf ultra furtivement.

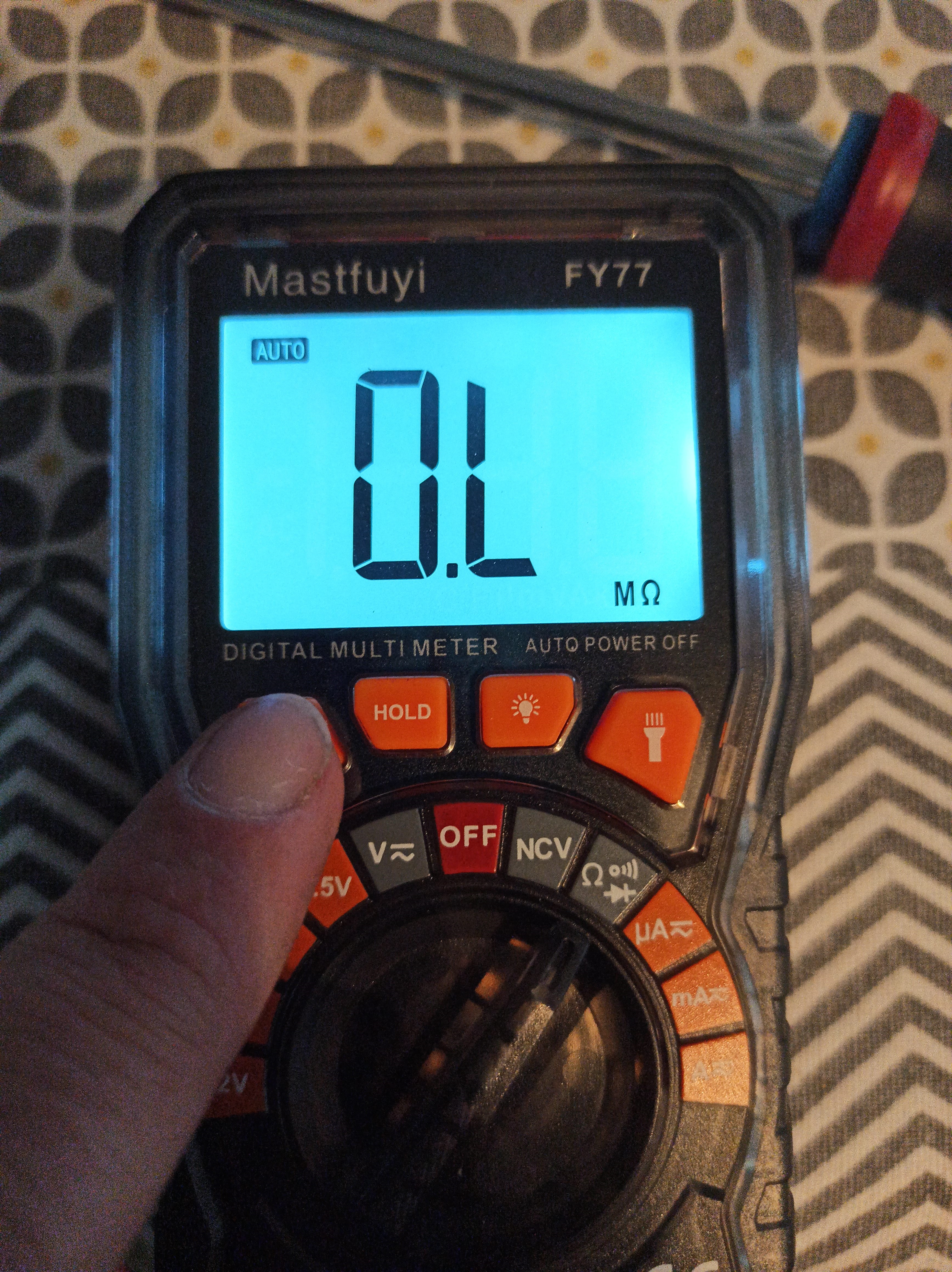

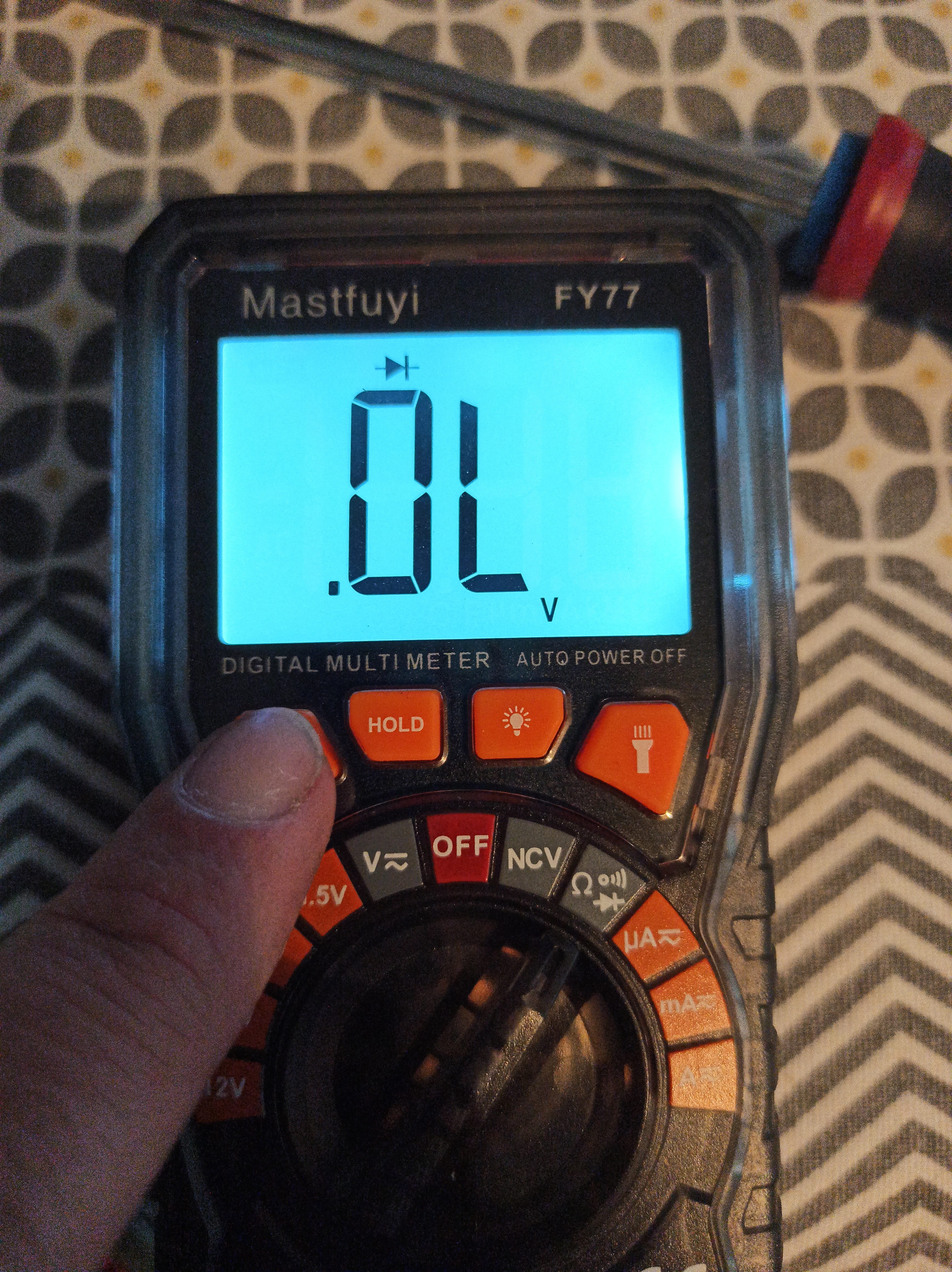

Sur la millimètre je n'ai que ces 3 modes :

Rien à propos de farad. Je pense soit AUTO soit "ohm" mais peut-être que je me trompe.

Non il ne fait pas la mesure de condensateur, l'autre fonction c'est le mode contrôle de Diode
Sur les petits multi de GSb c'est rare la capacité (je l'ai appris à mes dépens

Il est top ce multi, si jamais ça se passe mal il y aura une lumière à l’intérieur pour te le signaler

Trêve de plaisanterie, que tu veuille ou non mesurer la tension du secteur avec ne me regarde pas, pour mesurer le potar il est très bien, il est même auto-calibre

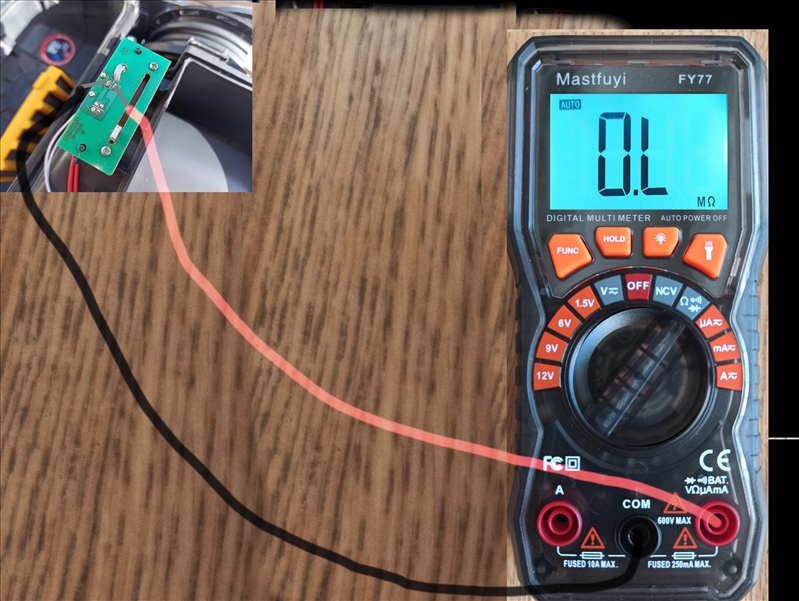

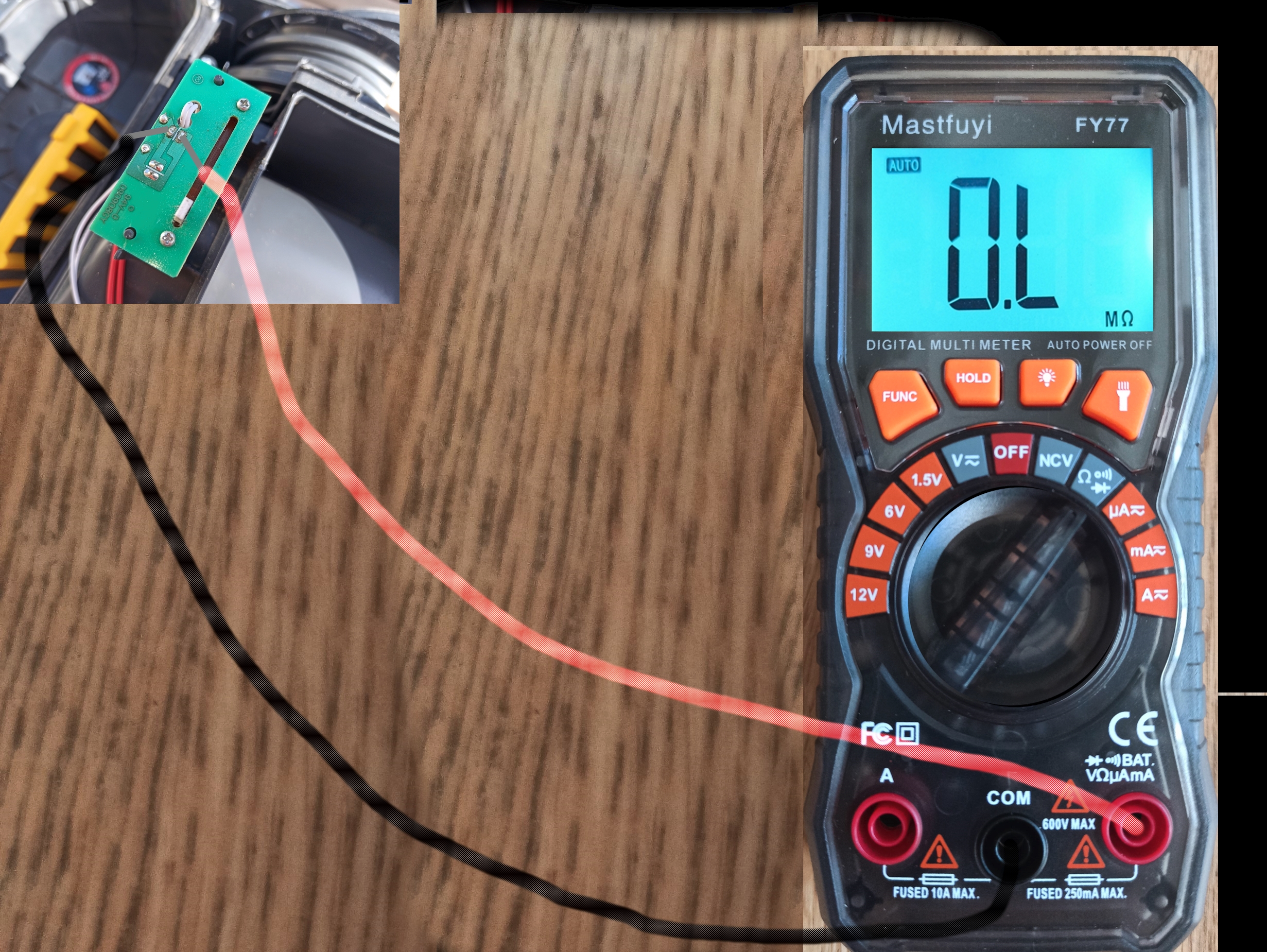

Voici le branchement que tu doit faire, puis tu fera plusieurs mesures avec le potentiomètre du plus bas au plus haut en relevant la valeur à 0/4 1/4 2/4 3/4 et 4/4.
Et tu reviens poster le résultat ici.
Normalement au mini tu devrait avoir 0 ohms et au maxi quelque chose dans les kilo ou centaine de kiloohms.
Entre les 2 ça devrait être linéaire. (proportionnelle au déplacement)

N’oublie pas de débrancher la petite prise blanche pour que ça l'isole du circuit.


Par rapport à la photo, potard en...
Haut
4.36 Mohm
97.5 kohm
0.306 Mohm
0.431 Mohm
0.501 Mohm
Bas

J'ai pas le ohm sur le clavier Android

je mesure les tensions à l'odeur

Et je me demande si ce multi mètre n'est pas fan de l'Olympique Lyonnais


Il y a un truc qui ne va pas. Tu es sur qu'à 3/4 haut tu as une mesure en kΩ et pas en MΩ ?

Arf, autant pour moi. Désolé, j'avais pas bien regardé.

Oui certain j'ai mesuré 3 fois.

Donc tu as déjà un bon coupable.

Comme indiqué précédemment ce machin déconnait déjà partiellement.

Il fonctionnait jusqu'à 90% de puissance et derniers pourcents rien, le moteur stoppait.

Coupable mais pas responsable ?
Tu peux toujours ponter les deux fils blancs pour voir si ton moteur démarre. Si c’est le cas, c’est le potar. Mais tu peux avoir un autre problème. Perso je commencerai par prendre le multimètre et regarder si le 220 arrive aux bornes du moteur. Si non, vérifier aussi à la sortie de l’enrouleur.

+1 pour ponter le potar et voir si ça marche.
Si tu est bien sur de tes mesures il est mort.
Nb : tu as les doigts sur les pointes de touche quand tu fait la mesure ?
Car s'il est coupé ça devrait plutot faire l'infini (OL) et 0.3 - 0.5Mohms ça ressemble à des doigts sec.

Oui, mais HORS TENSION et mettre sous tension que une fois le pontage provisoire fait et REMETTRE HORS TENSION avant de virer le pontage!

Non, ne pas ponter le potentiomètre. Vu les valeurs, je doute qu'il soit sensé être en court-circuit en position extrême (bas ou haut, ça n'a pas d'importance).

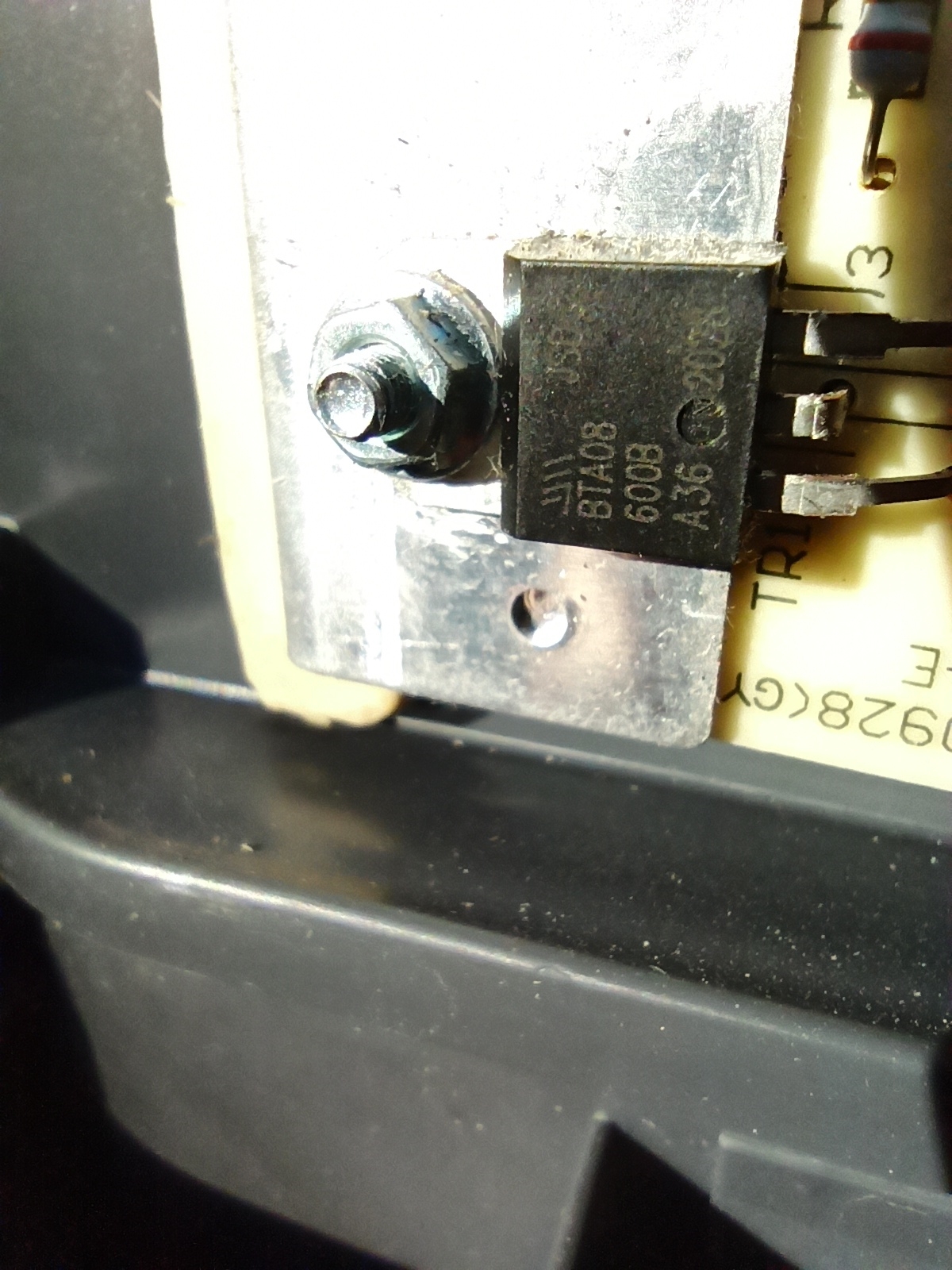

C'est un montage classique à diac - triac donc un pontage peut foutre le bordel dans le circuit RC de commande.

Edith me dit que mon message n'est pas clair. On peut anéfé ponter le potentiomètre mais pas la carte !
Il y a la résistance parallèle qu'il ne faut surtout pas court-circuiter.


Pour un potar lin de 470KΩ, mis à part les 4.36MΩ suspects en 1ère ligne, le reste me semble plutôt cohérent.

( 1 MΩ=1 000 kΩ )

Moui, en fait c'est la position "court-circuit" qui est merdique. Je me suis planté quand j'ai écrit mon message.
Il suffit peut être d'un coup de bombe contact pour nettoyer le potentiomètre et retrouver des valeurs cohérentes.

Mais la résistance parallèle devrait faire son boulot quand le potentiomètre est ouvert.
Donc le problème doit être ailleurs.

Alors pontage ou pontage

Sinon la bombe contact j'ai je vais tester
