Reprise du message précédent :
C'est un Brinkmann, un excellent intégré superbement musical
assez recherché, en plus, s'il n'est pas trop cher, fonce, c'est pas tous les jours...
edit: il n'y a qu'a voir les composants pour se rendre compte que c'est du HDG.
Condos, resistances, transistors triés, circuit imprimé (qualité "militaire" ) avec pistes deux ou trois fois plus épaisse que les standard japonais...
Transfo torique blindé avec pièce de laiton taillé dans la masse...etc...etc...

C'est clair que ça a de la gueule !

Ca doit avoir de la patate !

 je suis rassuré sur mon coup d'oeil  (vu que je ne connais pas du tout l'engin)

2 x 75 watts...
Tu as le droit de nous faire un petit CR...

Et si cela se trouve, l'alimentation est stabilisée.
 C'est tout à fait autre chose, pour l'avoir réalisé sur mes cinq amplis du système triphonique.

Bon, comme dit plus haut ca ressemble bien a du brinqueman
et en effet ça a l'air haut de gamme, donc fonce
http://wegavision.pytalhost.com/br [...] aerker.jpg
http://wegavision.pytalhost.com/br [...] aerker.jpg
PS, ce n'est peut être pas celui que je montre, mais bon, c'est du style

ça peut valoir combien ce genre d'ampli vintage ?

ca fait deux semaines que je suis inscrit sur ce forum et je n'aime pas beaucoup l'ambiance qui y regne.
mis a part quelques sujets qui se melent de tout et de n'importe quoi ou qui, je pense avoir affaire quand meme a une majorité de passionnés.
NOUS SOMMES PASSIONNES DE QUOI,?
1erement: ceux qui sont pasionnés de fric ou de speculation n'ont qu'a aller sur la section bourse.
2emement :ceux qui sont passionnés de prises de tete , n'ont qu'a aller sur un forum approprié.
3emement : ceux qui sont passionnés de materiel n'ont qu'a rester ici.... apres tout c'est un topic de materiel vintage et pas d'autre chose.
pour ma part on m'a toujours dit que le silence est le meilleur des mepris....
a bon entendeur !!!!
pour ma part si ce topic n'est pas revenu au fonctionnement normal je vais aussi aller voir sous d'autres cieux....
je ne suis pas la pour me prendre la tete mais pour partager une passion.

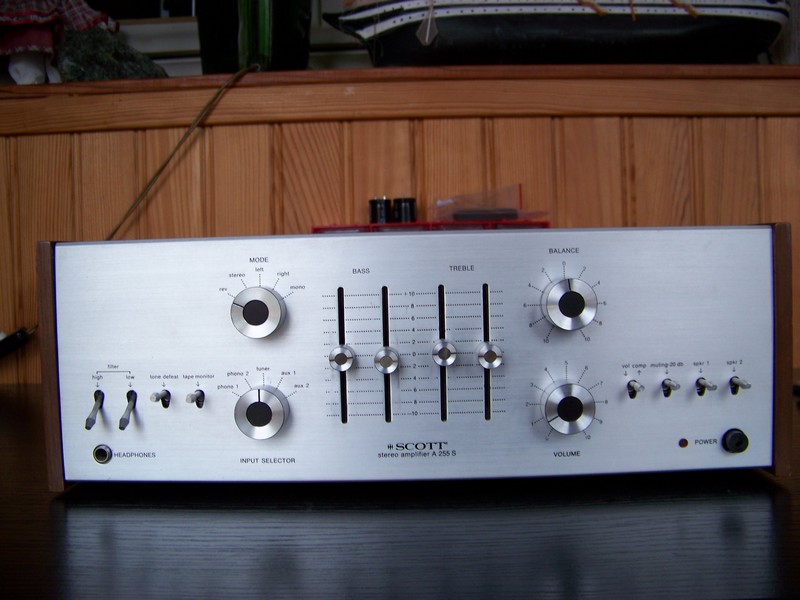

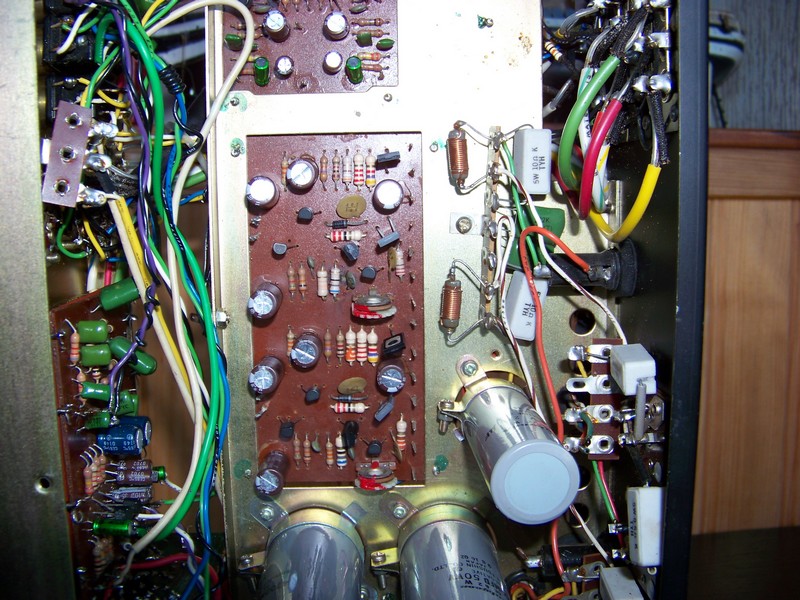

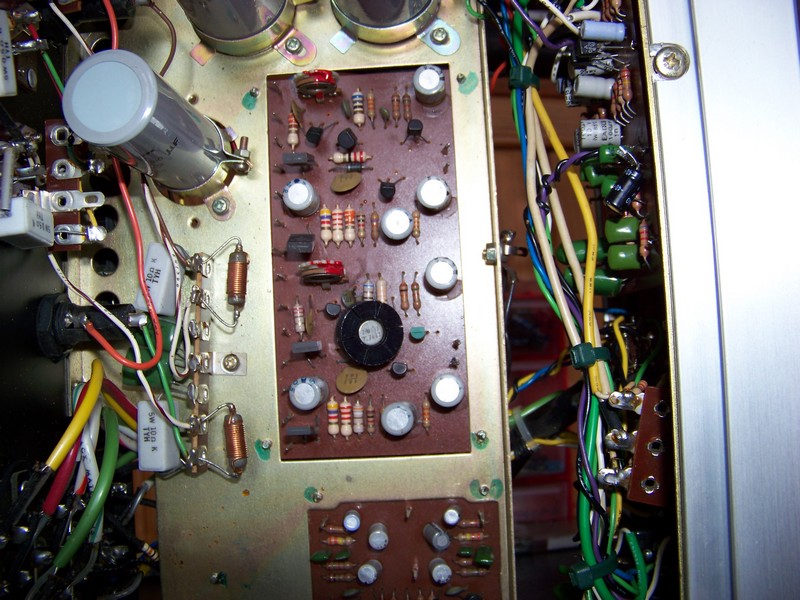

salut quelque photos sans commentaires d un scott que j ai retape



[URL=http://www.casimages.com]

ça va vous detendre un peu

Beau boulot,

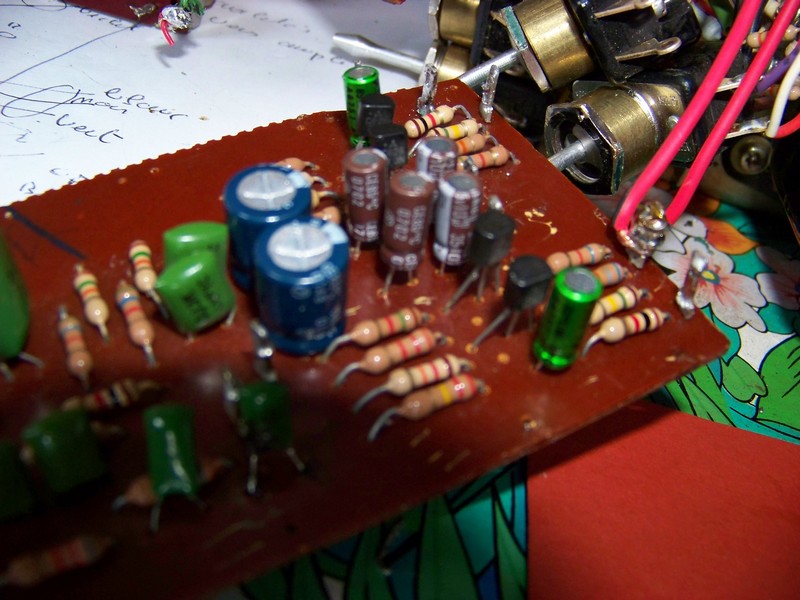

c'est quoi le CI avec du scotch sur la 3ème tof?

il etait monte en parallele sur le circuit de tonalite pourquoi?
je ne sais pas

Salut Mic

Bien joué, les photos parlent d'elles même! Je pense que c'est l'un des incontournables des seventies.


alors ?
un recapage valait le coup ?
combien € et heures au total ?

bravo pour le scott il est superbe. Moi je suis une truffe en électronique et un peu frustré de ne pouvoir me limiter qu'à du simple nettoyage de façade. peace.

Pareil Y a plus qu'a apprendre !

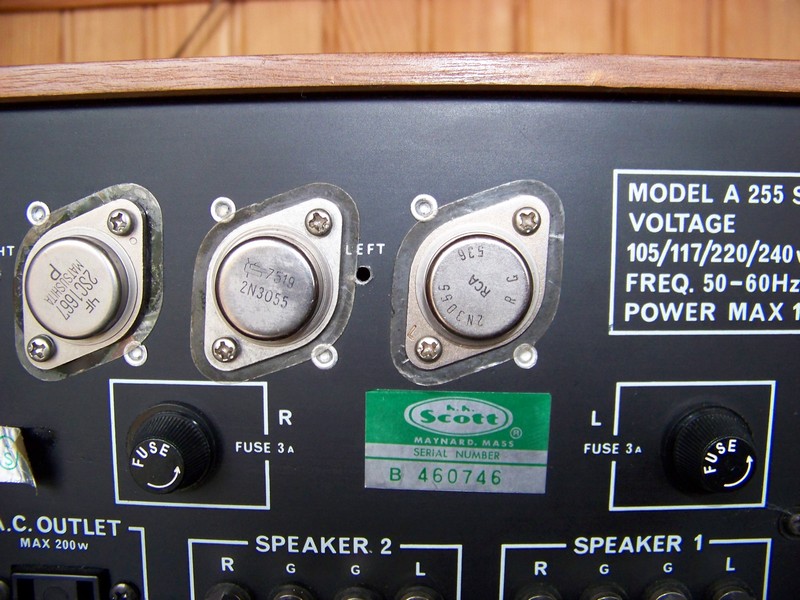

Pour le SCOTT 255S!!

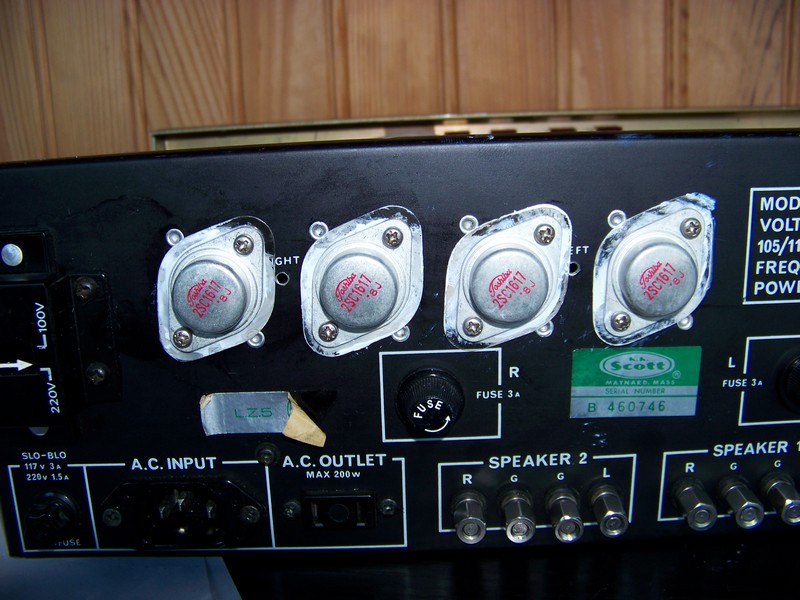

ATTENTION!!! Les transistors sont montés sur la plaque arrière et leur corps (collecteur) est à nu. Ce collecteur est au potentiel de l'alimentation.
 Il faut absolument les encapsuler dans un capuchon fait pour cela afin d'éviter tout court-circuit.
 Je pense qu'à l'origine, ces capuchons existaient.
 D'ailleurs, il me semble d'après la sérigraphie, qu'ils ont été montés sur l'arrière par commodité, mais ce n'est pas leur place d'origine
 ou est-ce un montage supplémentaire comme la carte scotchée? La plaque arrière n'est pas un refroidisseur efficace.
  Il a bien été bricolé cet engin.

je ne l ai pas ecoute avant recapage quand j ai vue le bricolage j ai prefere le reconditionner en euros 20 peut etre les heures j ai pa

la suite( j me suis plante)donc les heures j ai pas compte le son par contre superbe!

je sais bien il y a une grille a l origine mais elle n y etait pas!

En plus, il n'y a que des transistors NPN. Il devrait y avoir deux NPN et deux PNP!! (si c'est l'étage final)
 Il fonctionne actuellement? Cela m'étonnerait fortement.

d'après moi les transistors ont simplement pivoté sur leur axe
c'est pour cela qu'il reste les 8 trous initiaux
peut être quelques filetages foirés

Tout à fait daniel,tes totors sont bien à leurs place mais ont été pivotés (rapport au miens)

& il y a bien 4 npn d'origine...

en effet omme cellui ci
http://www.audiovintage.fr/?p=13

kikkok

il suffi de regarder le schema ce sont des  npn montes en push pul j ai mis des equivalents a ceux d origine qui etaient trop chers le marantz 1060 est aussi comme ça avec en + une sortie sur condos
maintenant si vous doutez de ce que je dis ca n a aucune importance

C'est tout a fait normal.
Cet ampli utilise des darlington en paires pseudo-complémentaire en sortie, et donc 4 transistors NPN (BD183 a l'origine)
On trouve souvent des 2N3055 montés en remplacement.

Bonsoir à tous, je suis à la recherche d'enceintes pour améliorer la qualité du son dans ma chambre, je ne privilégie aucune piste pour le moment (colonne, vintage, monitoring, bibliothèque, neuf, occaz ^^)

Bref je regarde sur le bon coin et j'ai trouvé ca

http://images.google.fr/imgres?img [...] N%26um%3D1

Vous pensez que ca peut être intéressant ou c'est à oublier ?

Il n'y a  pas des risque d'acheter une enceinte d'occaz? Par exemple devoir lui refaire les hps?

Merci

rien qua voir la marque et le prix, prends les, et reflechi après

celui la avait a la fois des 2n et des 2sc j ai prefere tout mettre en 2sc pour les drivers des bd on arrive toujours a retrouver des equivalences

Mais il a été bricolé.
 D'origine, il est équipé de transistors en boitier T220 2N6122 et il sont montés à l'intérieur sur un refroidisseur en L.
 OU alors, c'est une autre série????



Ca doit fonctionner tout aussi bien, ne t'en fais pas.

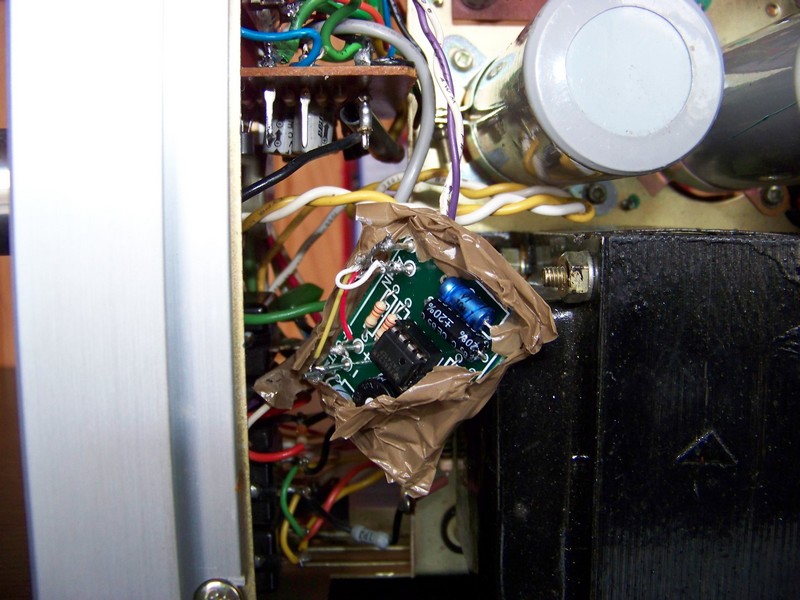

Par contre je suis intrigué par le bidouillage enveloppé dans le scotch.
On dirait un double ampli op de type TL072 avec une poignée de composants autour et un ajustable...
Peux tu nous dire précisément à quel endroit dans l'ampli il est connecté ?


Atttention!

les HP n'ont pas l'air d'origine!

Je trouve d'ailleurs que 110 € pour ces hauts-parleurs ça fait un peu cher

Salut tichu,

Mon exemplaire (une des premières versions) possède 4 Sanyo 2SC1051D & vu leurs tronches,je pensais qu'ils étaient d'origine...

Déjà entendu parlé de cette monte sur le 255s?

il etait connecte en parallele sur le circuit de corection de tonalite sur la voie gauche  le vendeur m avait dit qu il y avait un leger desequilibre sur les aigus
bon c est vrait que je l ai pas paye cher je ne plaind pas

D'accord, les hp ne sembles pas d'origine, à vois donc.

Au niveau visuel, à quoi peut on reconnaitre de bon hp ? (sans les écouter donc). N'ayant que très rarement écouter de la hifi, je n'ai pas vraiment de référence si je vais les écouter.

si elle sont trafiquées, alors mefiance
mais je ne trouve pas d'info sur elles

par contre 110€ pour es JMR, cela me semble très raisonnable

Il vaut mieux quand même prendre le temps d'aller en écouter et de les choisir et également de voir quelle capacité a ton ampli afin de pouvoir choisir des HP adaptés

Pour l'ampli j'ai un pionner sa-608 récupéré de mon père (il doit avoir 30 ans à peut près), c'est 4*65watts, même si je ne vois pas bien à quoi cela correspond.

Pour l'instant j'ai de veille enceintes récupérés d'une "chaine hifi" kenwood et une colonne toute moisie genre qu'on met dans les voitures et qu'on trouve à gifi pour 15 euros.

Dans une autre registre, et je penses que vous allez probablement me lancer des pierres, mais vous pensez quoi de ça (en tenant compte du prix ein... ^^)

http://www.leboncoin.fr/vi/76029243.htm?ca=16_s

svp.

ça va c'est correct


Non, c'est normal de trouver ces 3055; leur utilisation était courante à l'époque et ils ne sont quasiment jamais associés à des 2955. C'est par exemple le cas dans les revox A78 et NAD3020.
