Reprise du message précédent :


Longtemps c'est un euphémisme, depuis que Denis est parti !!

Sauf que c'est en achat immédiat et que ça ne va pas se vendre. Ça fait juste monter les prix des débiles qui pensent alors avoir de l'or au grenier...




Je ne parlais pas de cette vente (totalement absurde) en particulier.

crosstopic avec le topic de reparation électronique

je viens de récuperer un vieux tromblon , Philips 22HR 684,

annoncé comme "s'allume, mais pas de son"

J'ouvre la bete, et, oh, suprise...

Il manque de 2 transistors de puissance, forcement, ca marche moins bien


Voila la reference que je peux lire sur le dos


C1051, si je cherche juste ca, ce sera la bonne ref, vous pensez ?

2SC1051

Perso je miserais plutôt sur des 2SA1051. Les transistors manquants sont PNP je pense. Vu que les transistors restants sont des NPN .

On a bien  4 NPN (2sc1051) sur cet appareil.

https://elektrotanya.com/philips_22 [...] nload.html

Mais avant de remonter 2 Tr sur l'étage final, je pense qu'il serait prudent de contrôler tout ce qui se trouve en amont, (& plus généralement l'intégralité de l'appareil... ).

Pour le 2sc1051, plutôt que d'acheter de potentielles contrefaçons, je partirais sur de l'équivalent (du moins compatible avec ce schéma) de source sûr tel Rsparticuliers par ex.

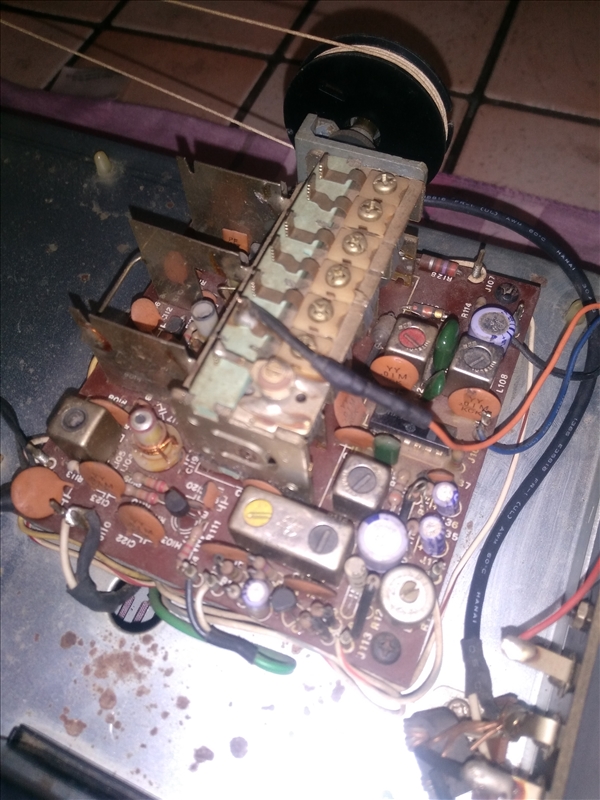

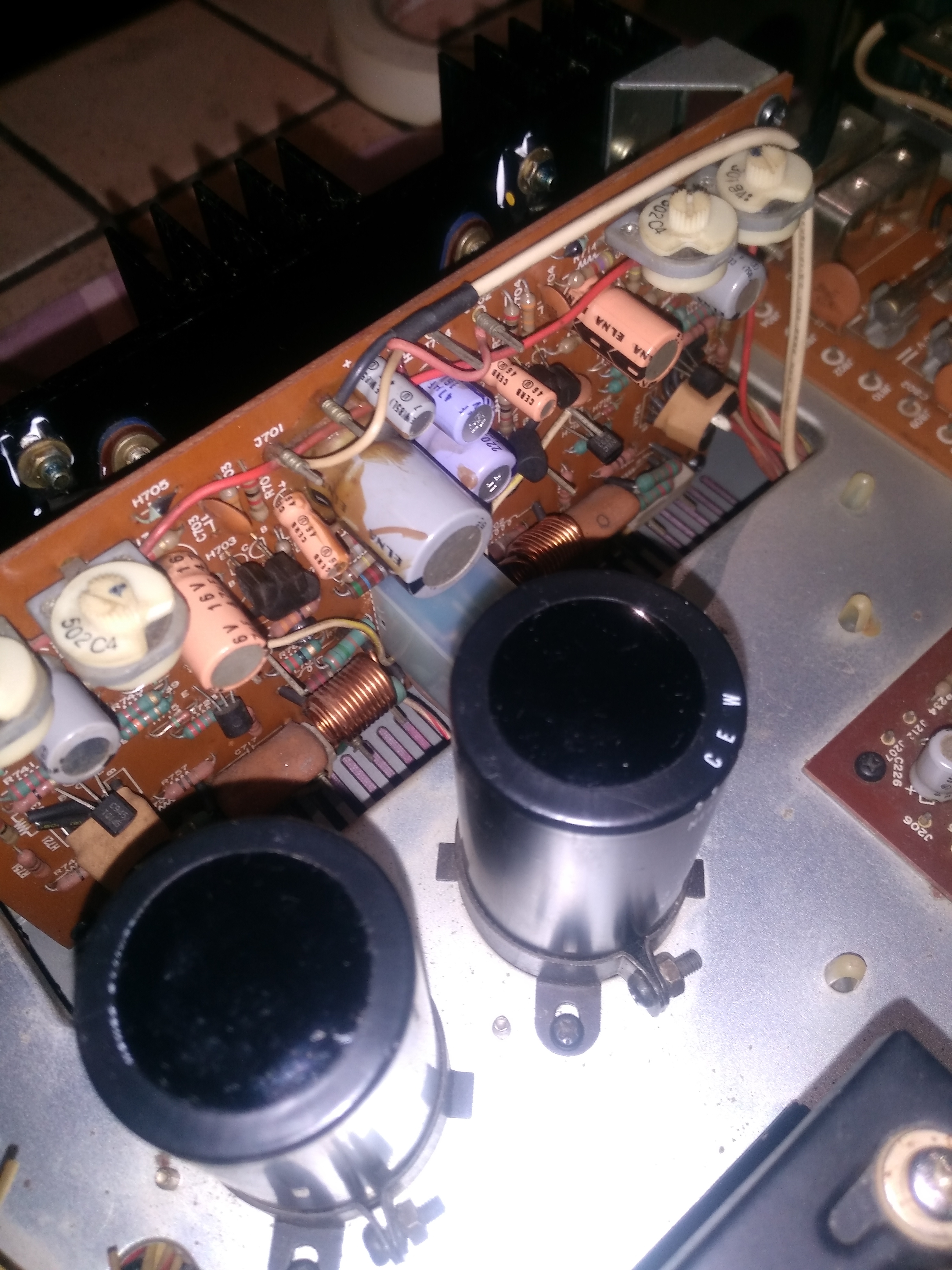

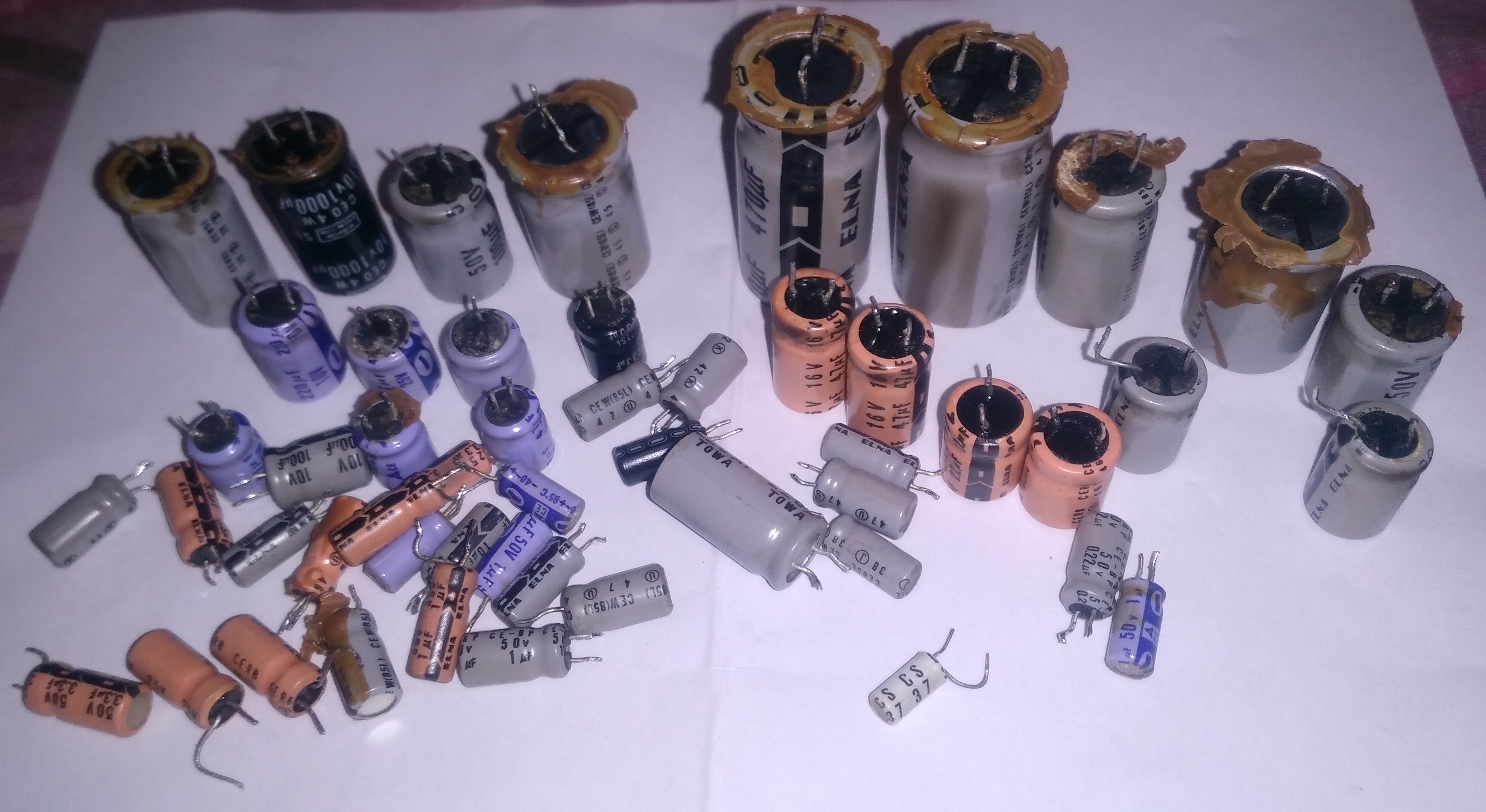

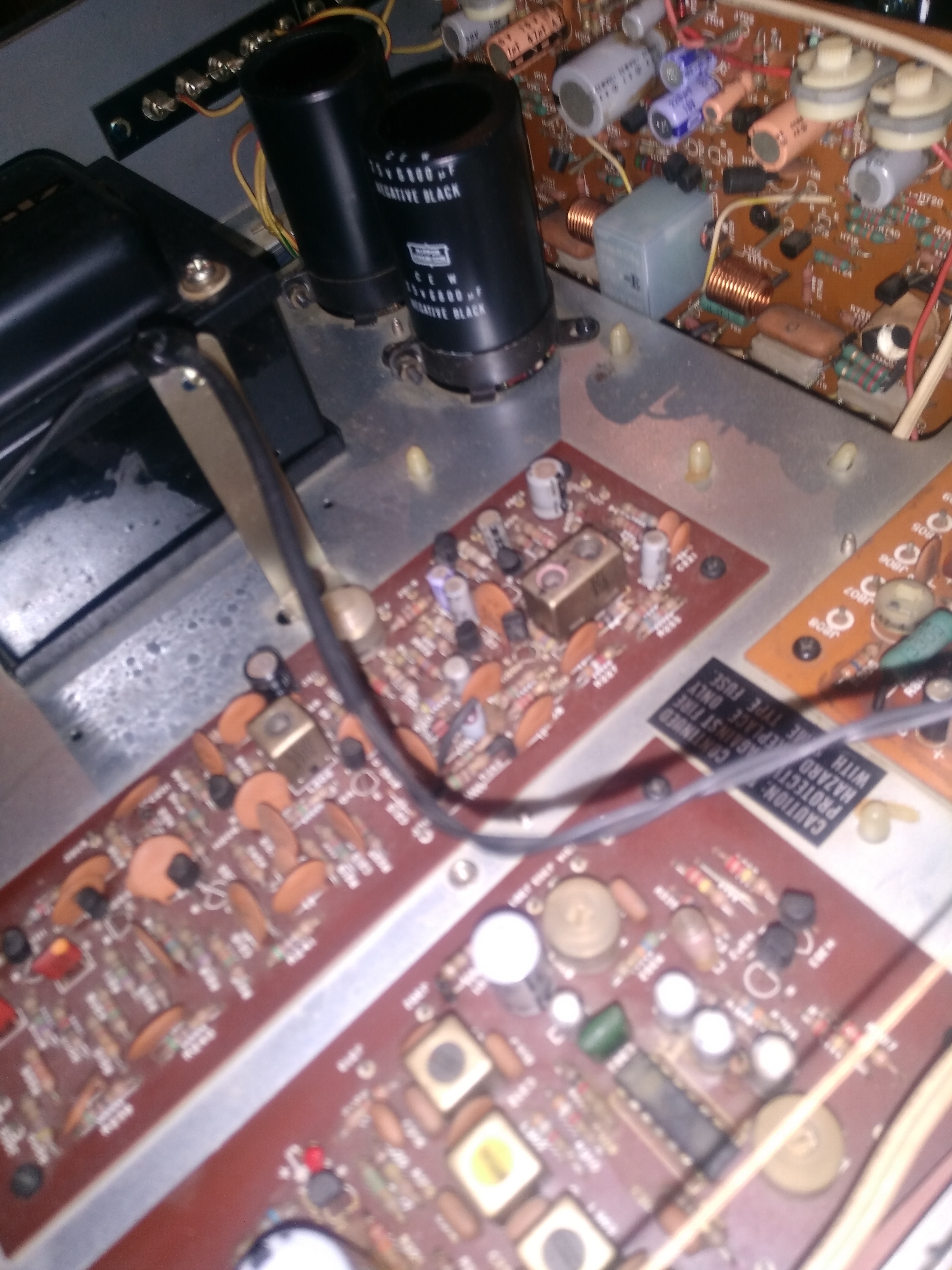

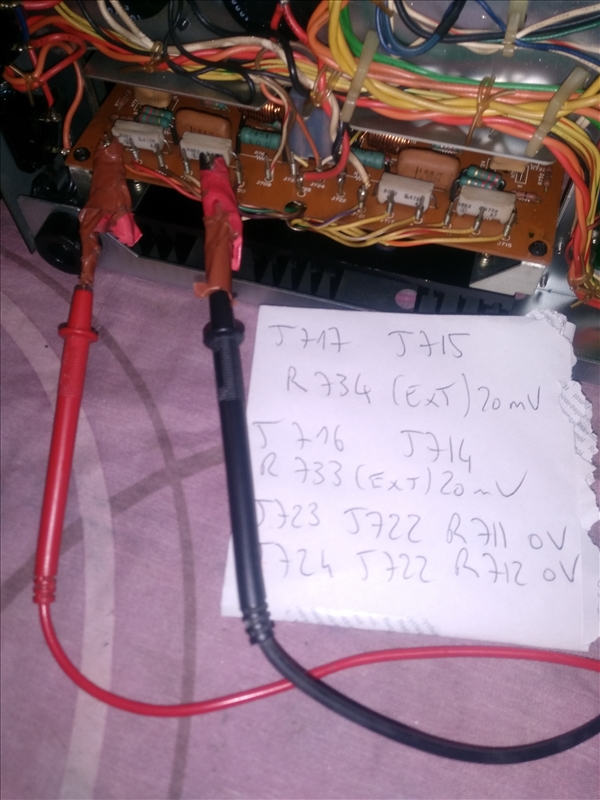

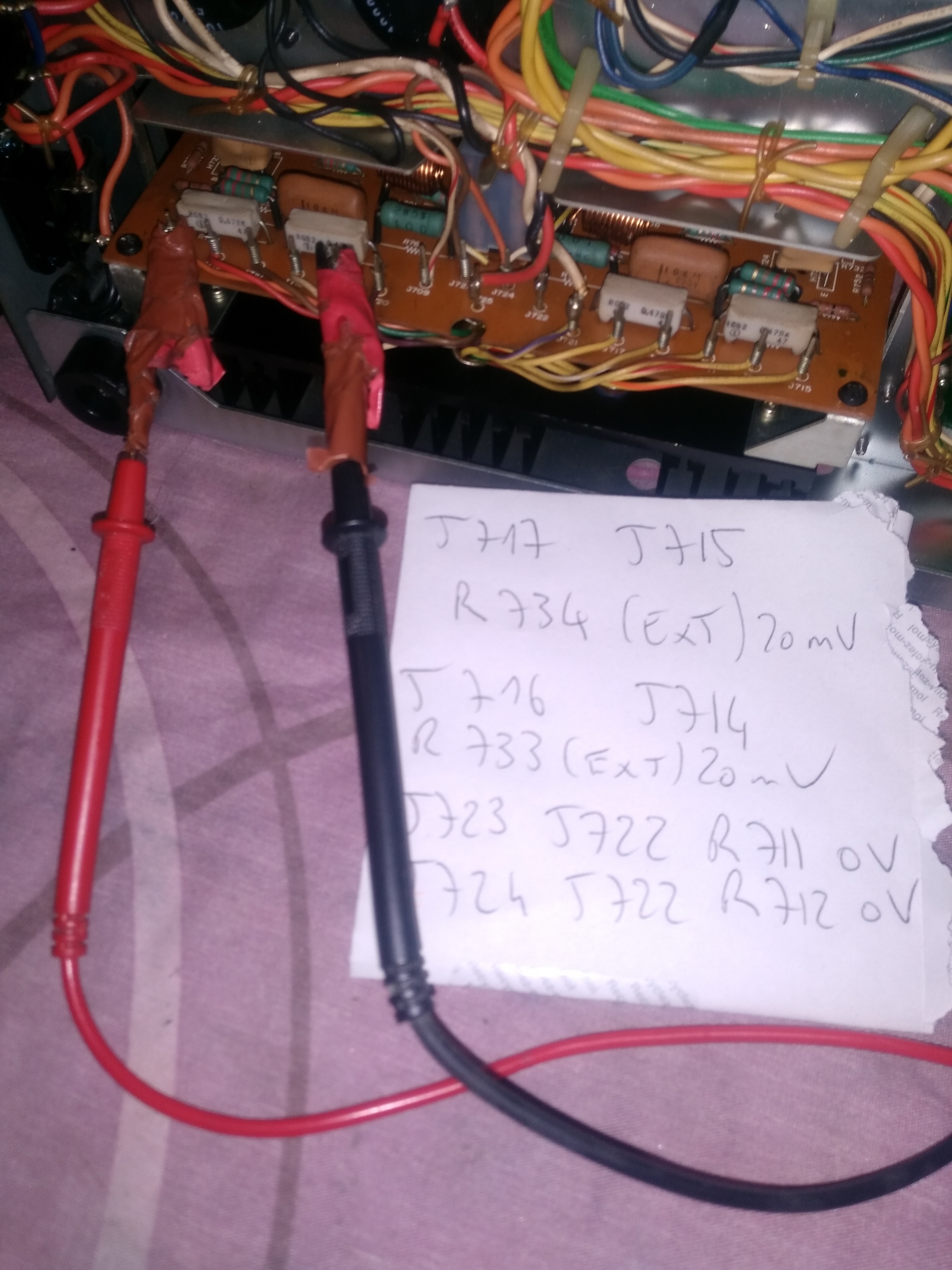

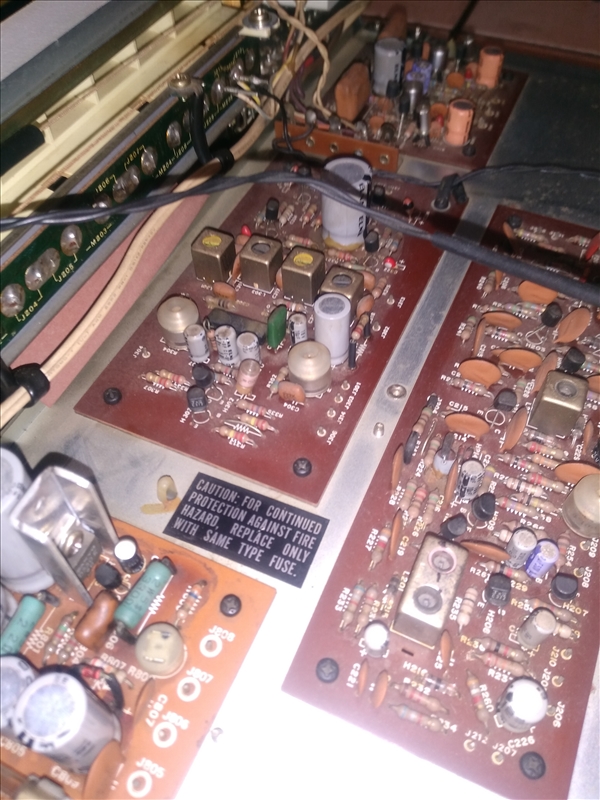

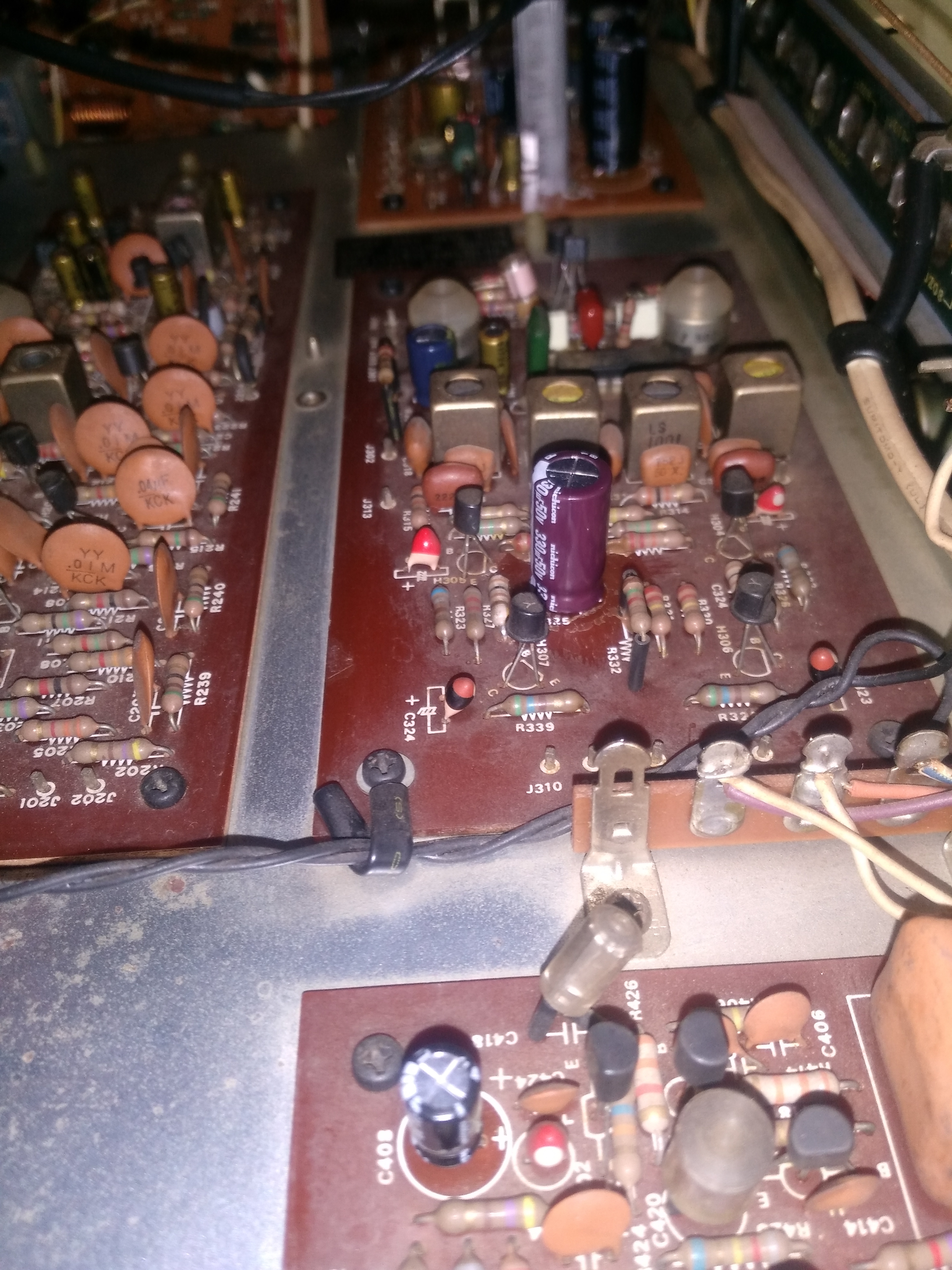

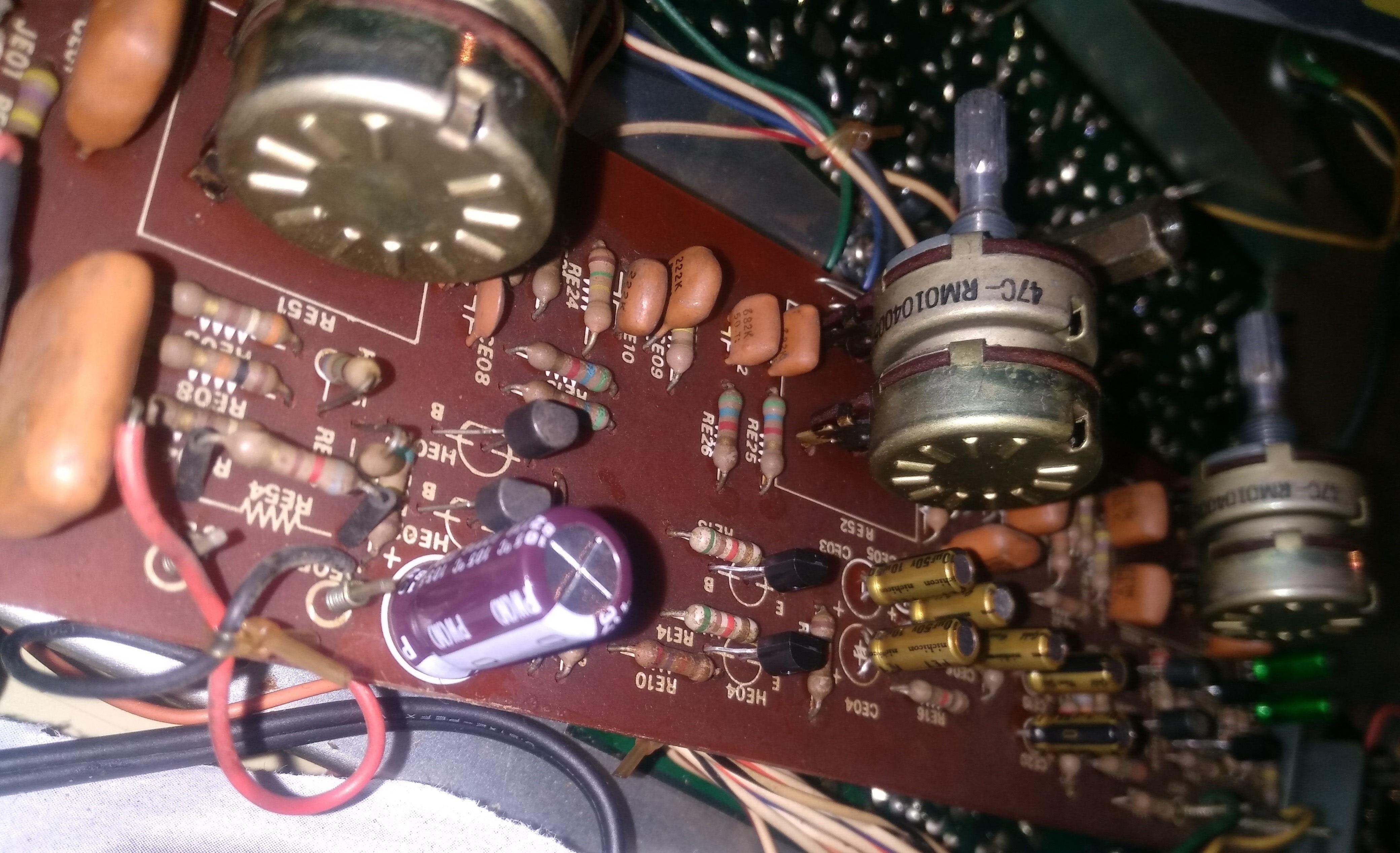

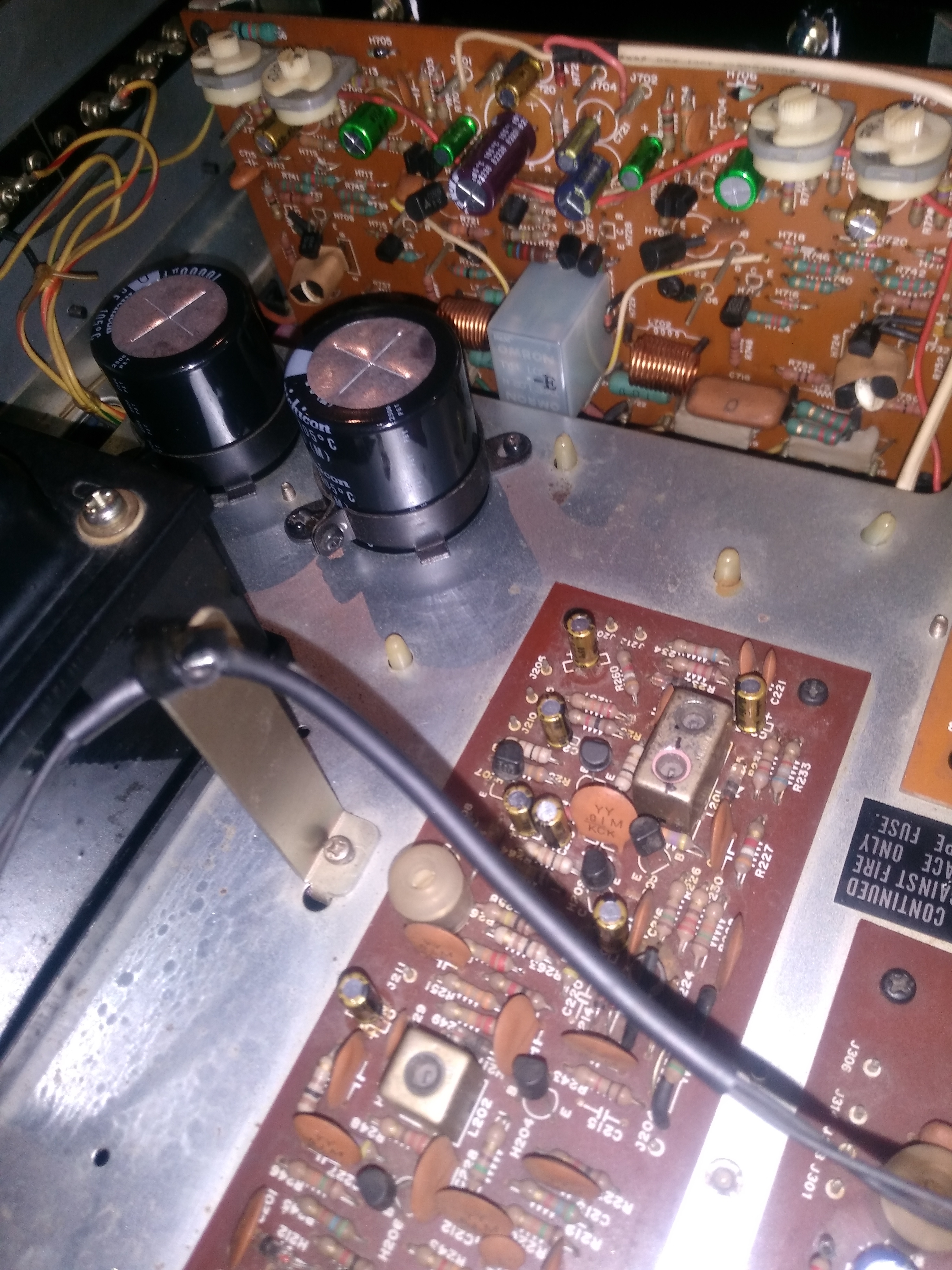

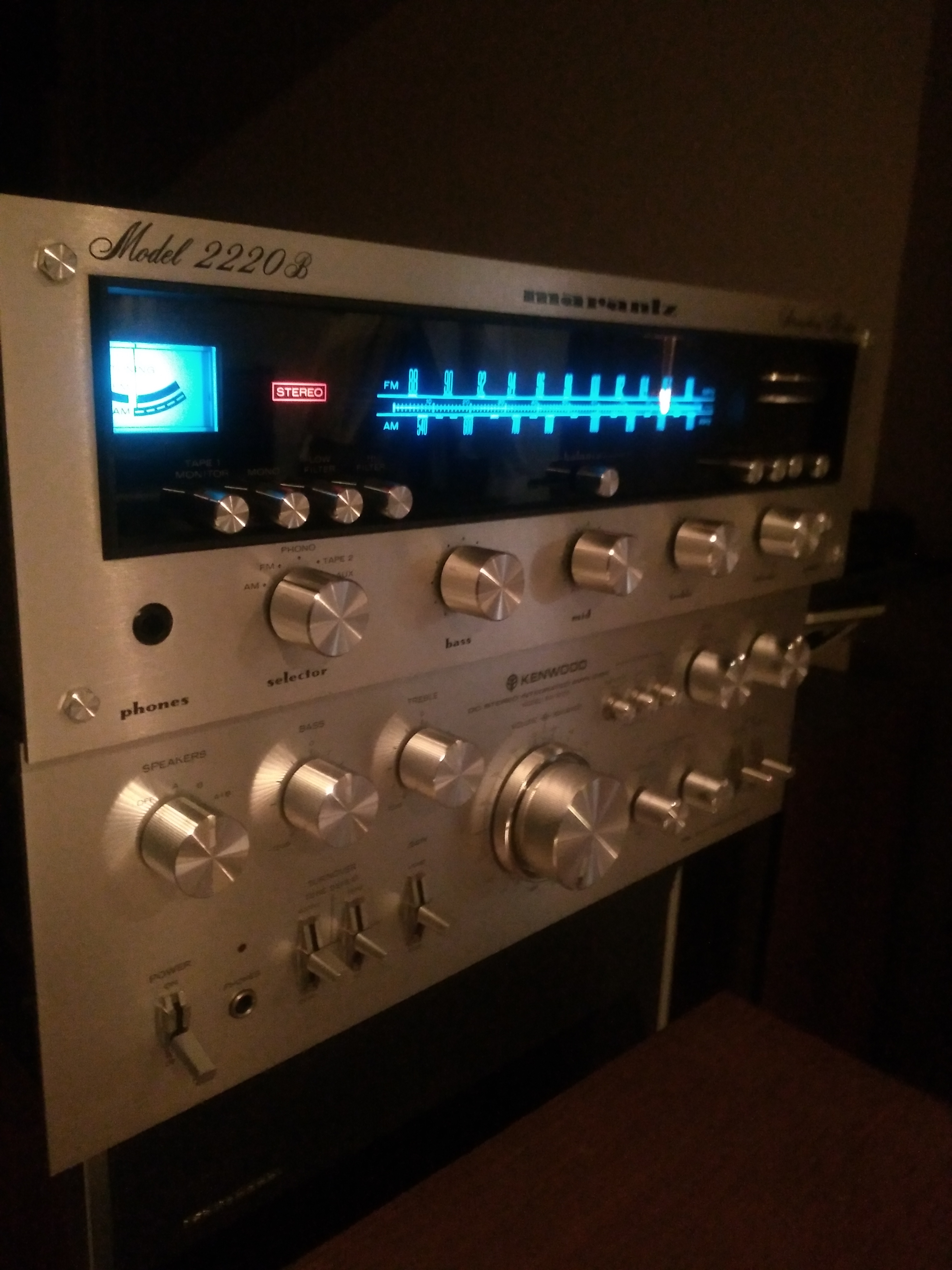

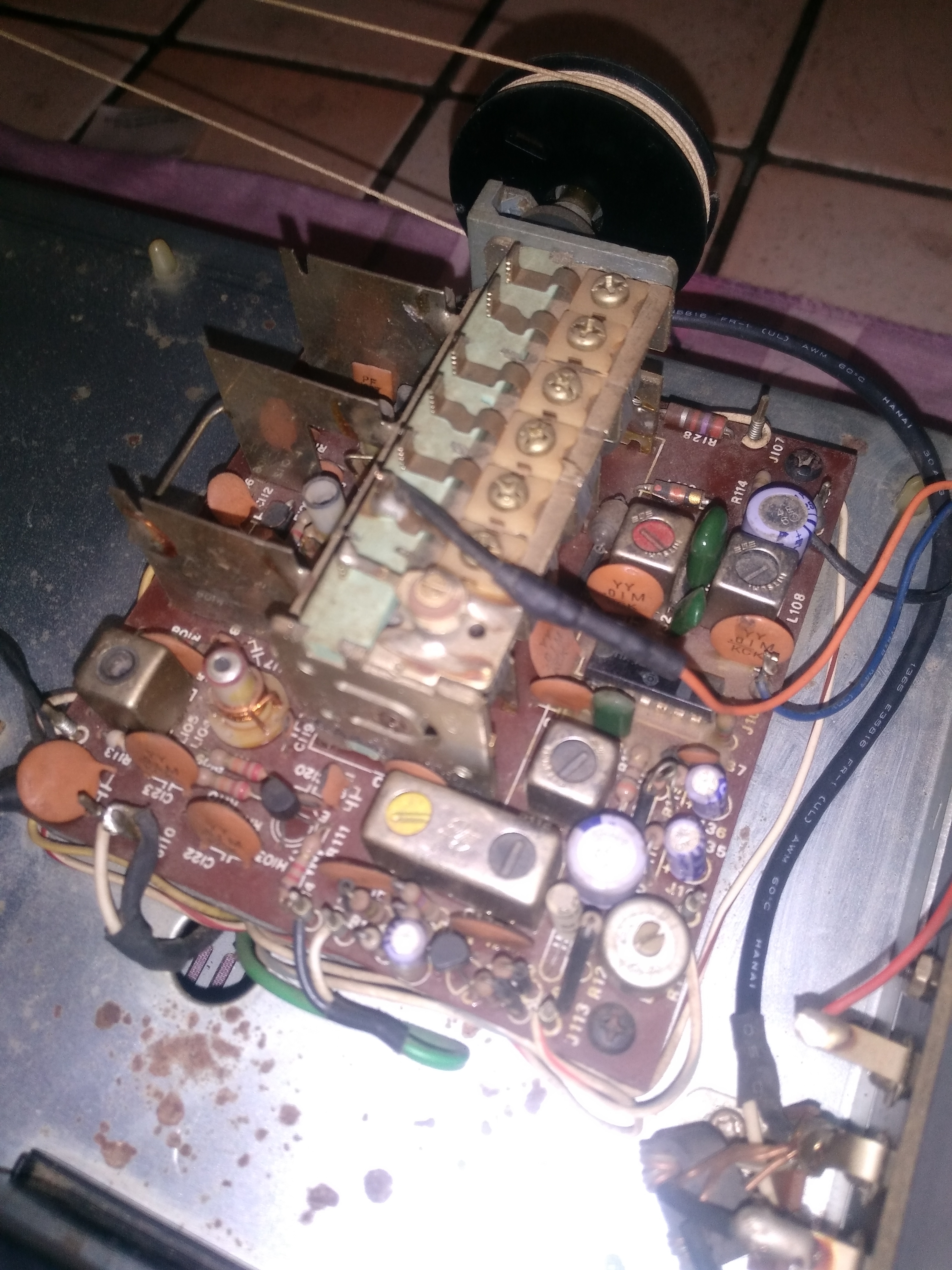

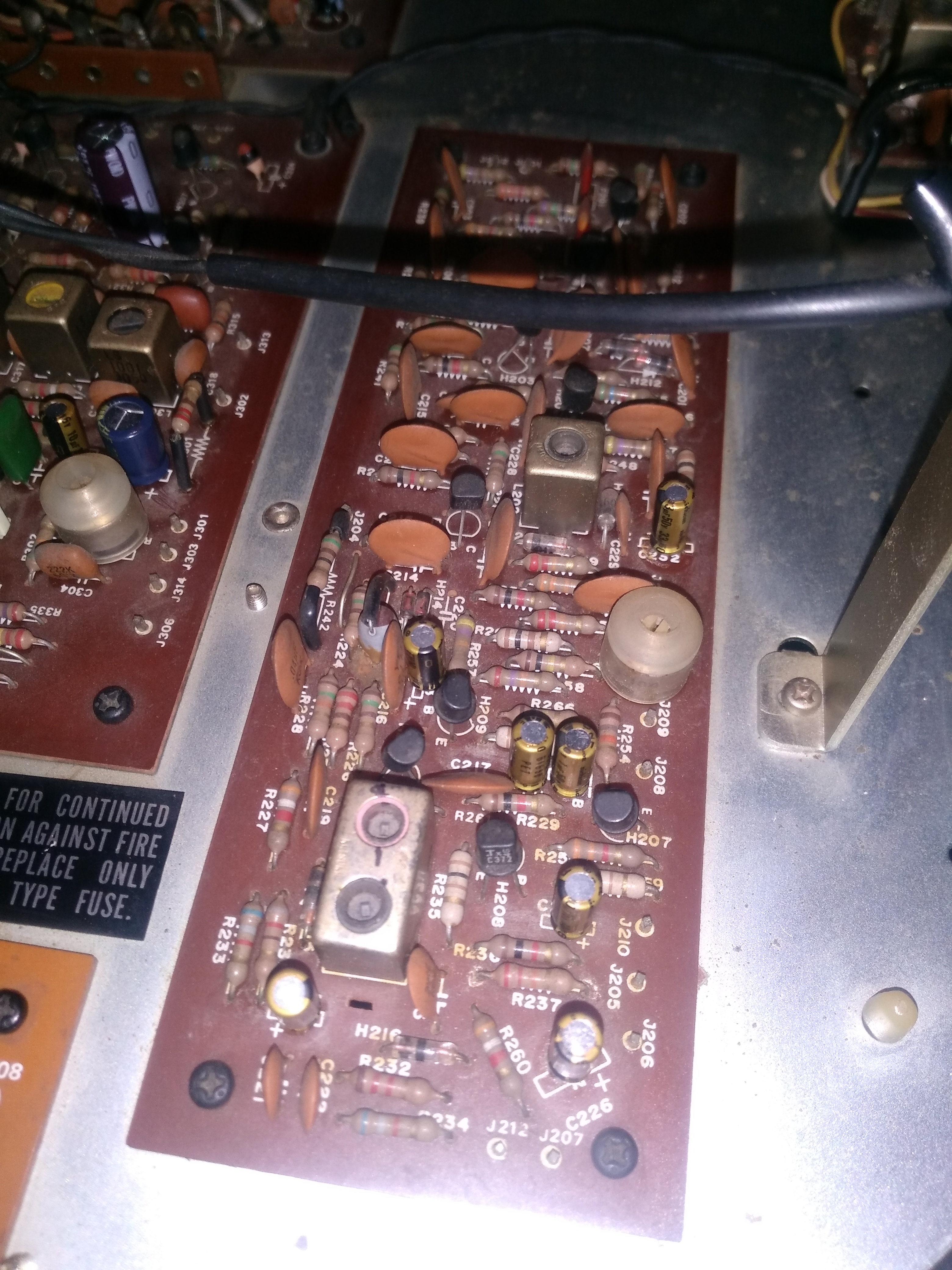

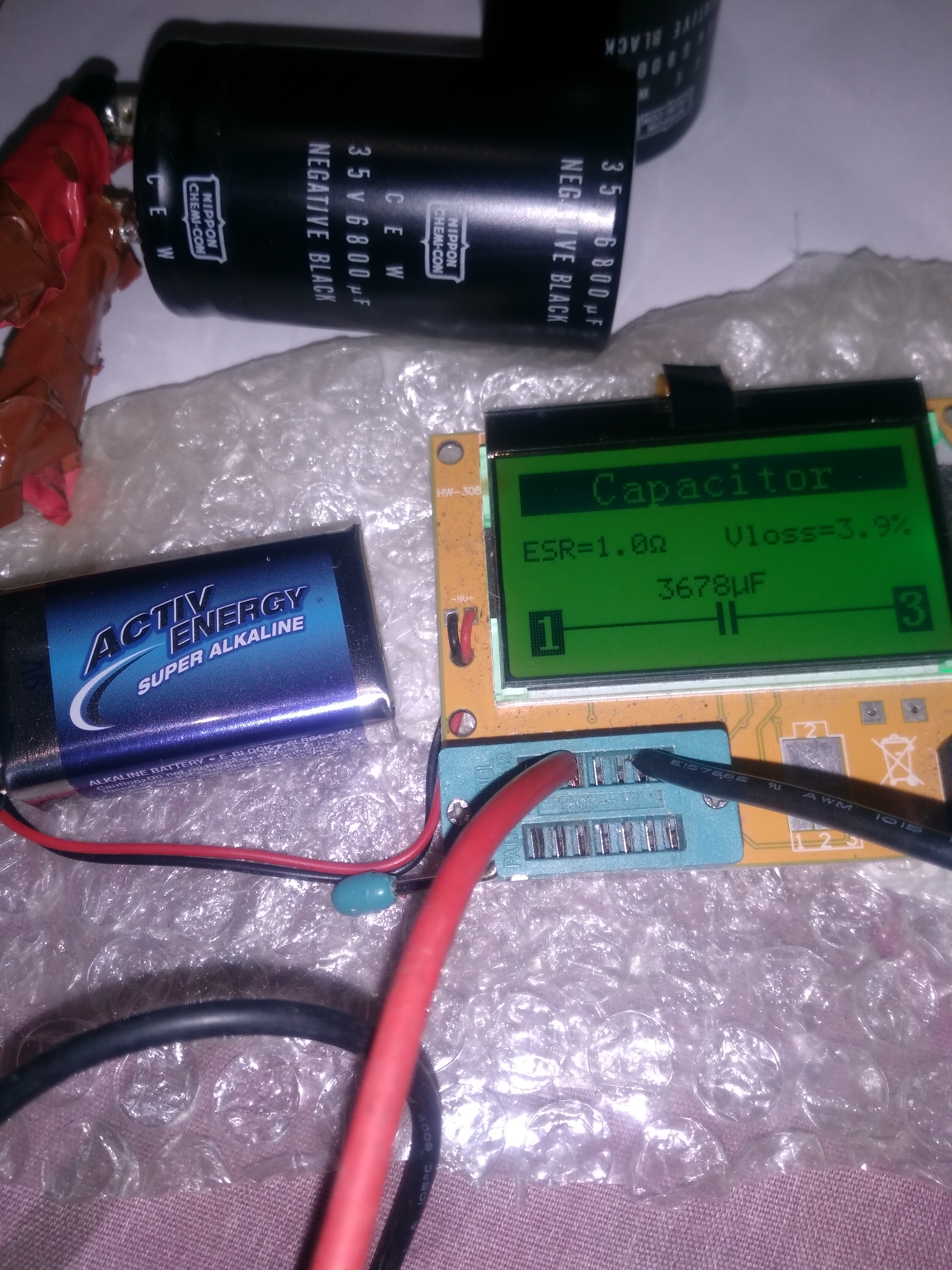

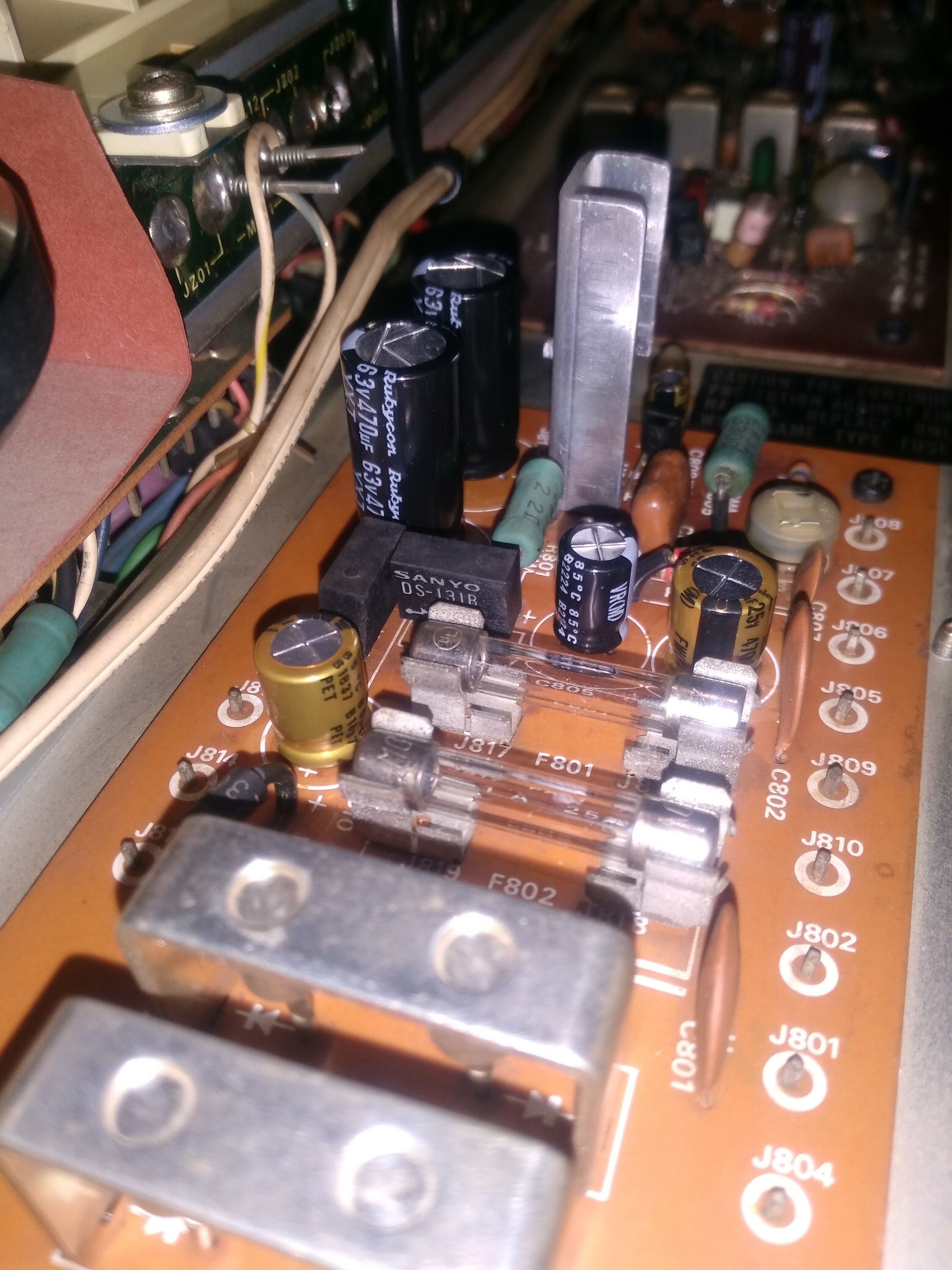

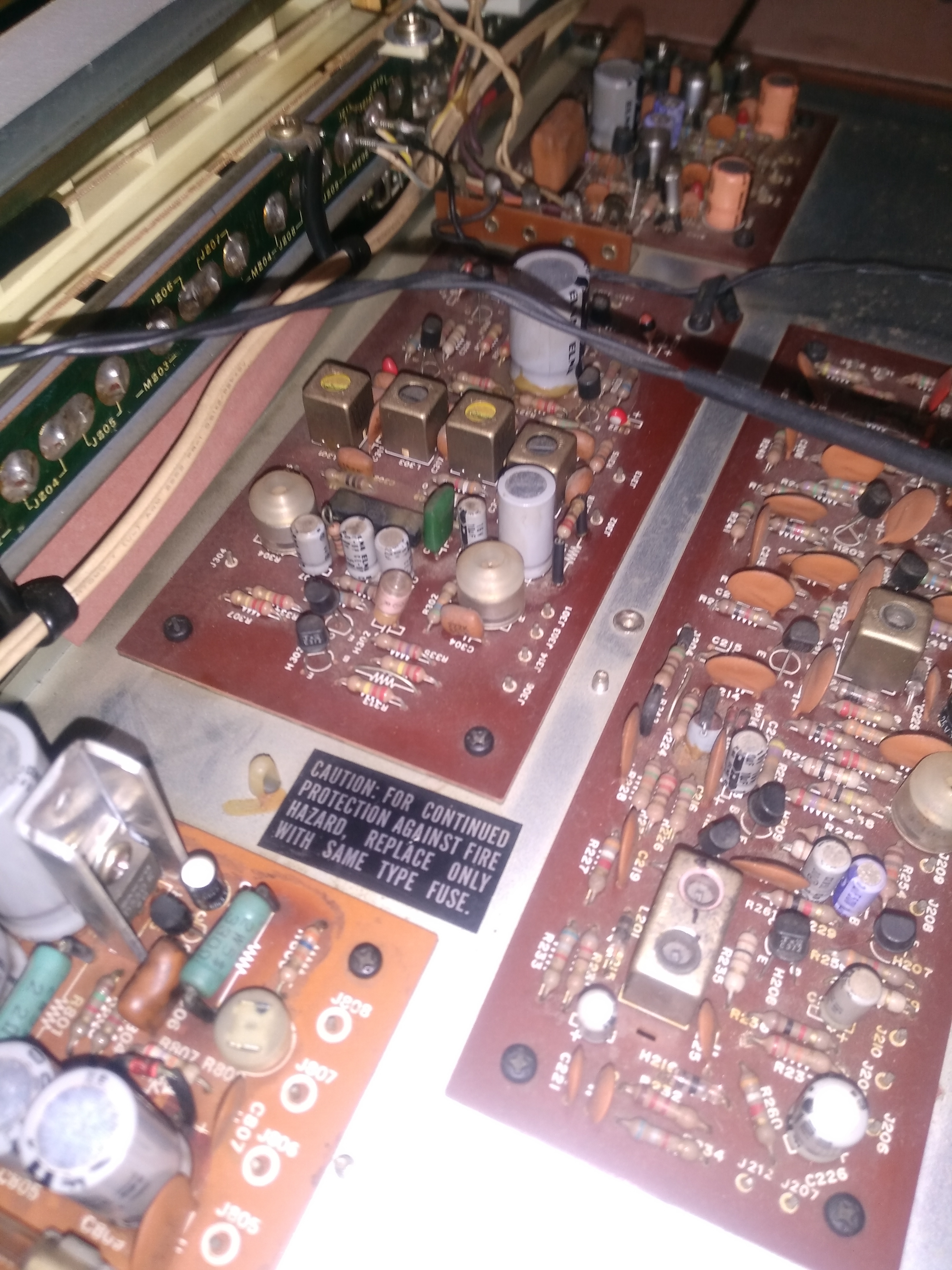

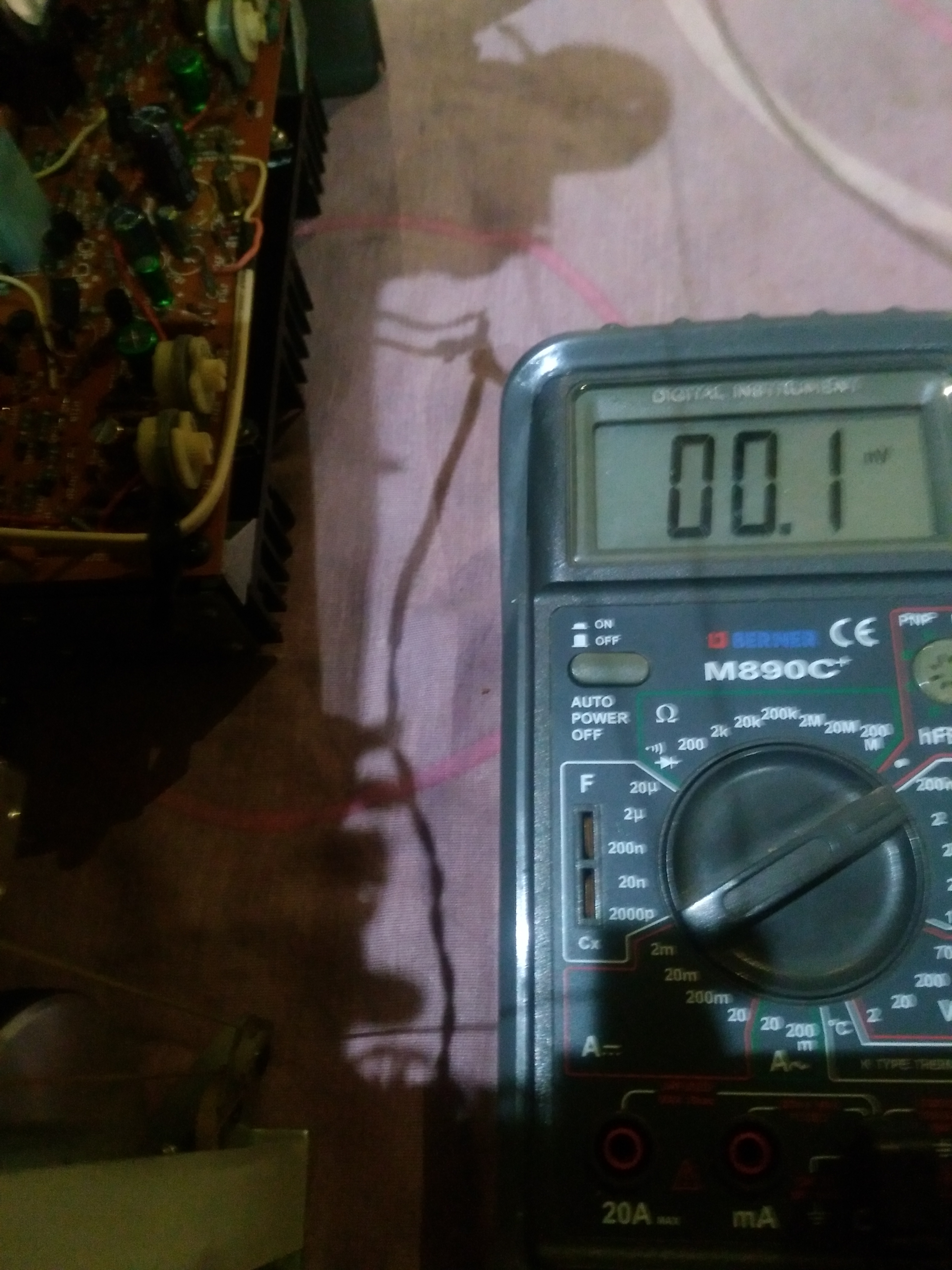

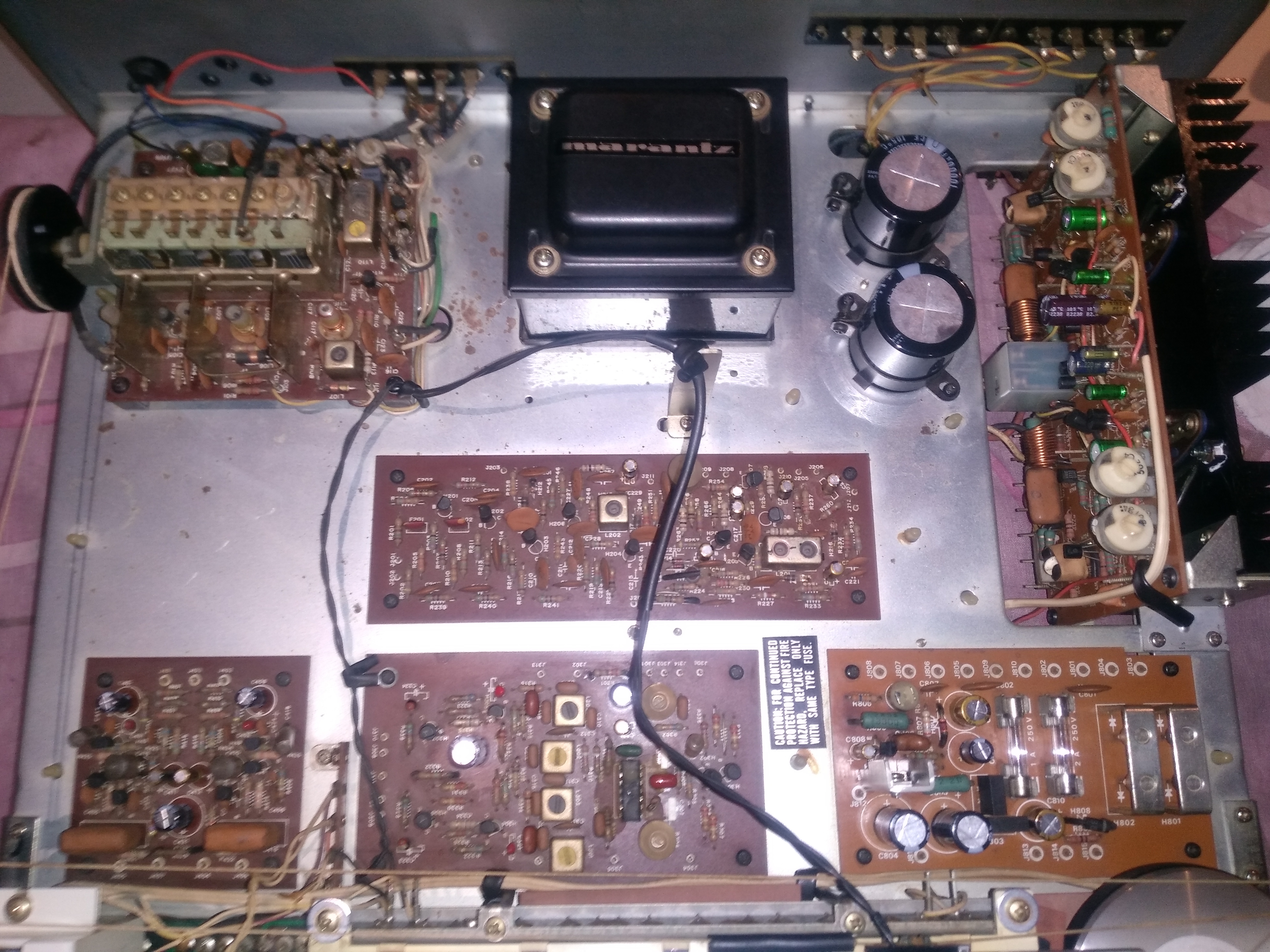

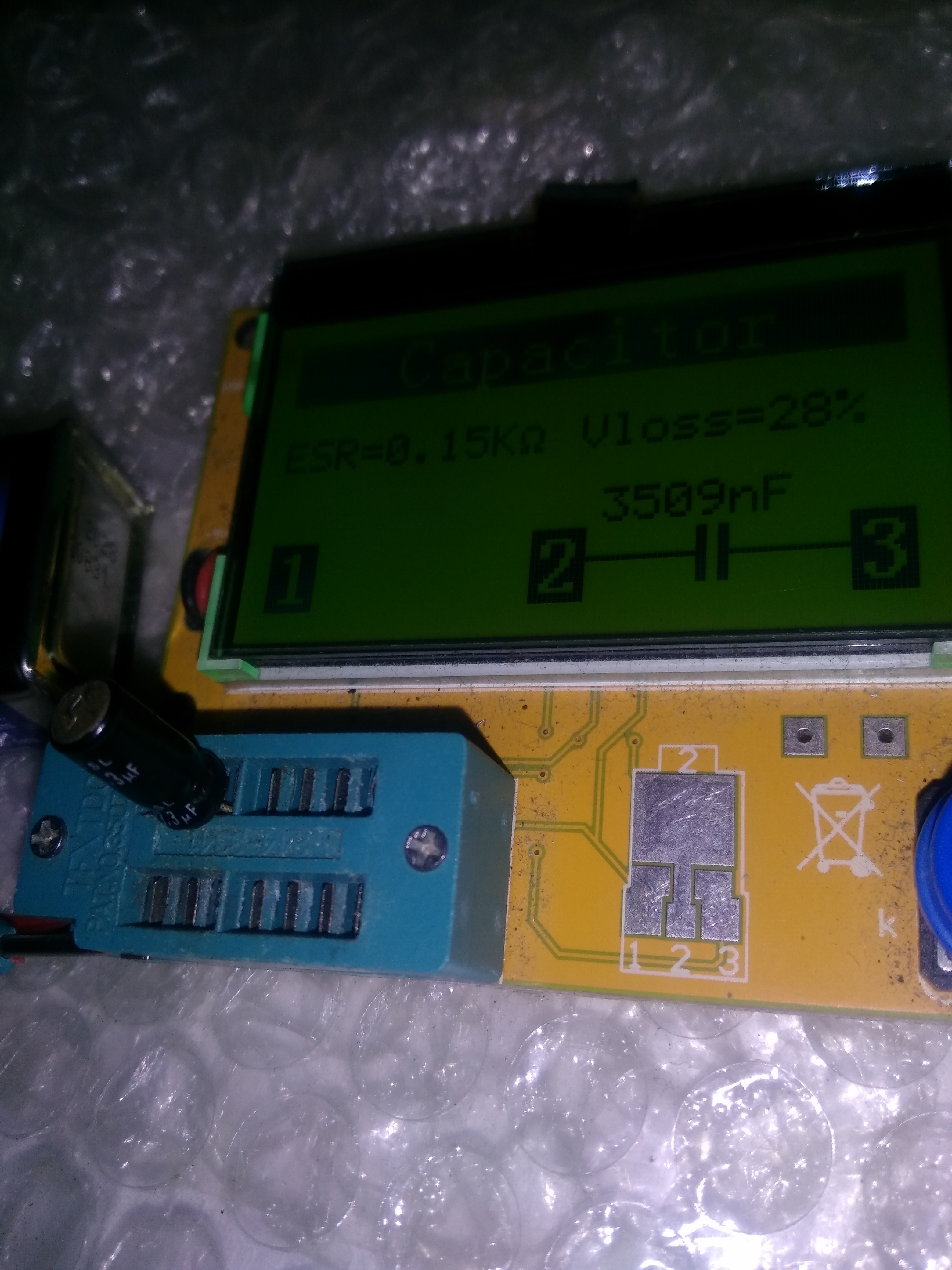

Histoire d' occuper les longues soirées d'automne... avec ce petit Marantz 2220B de 1974.

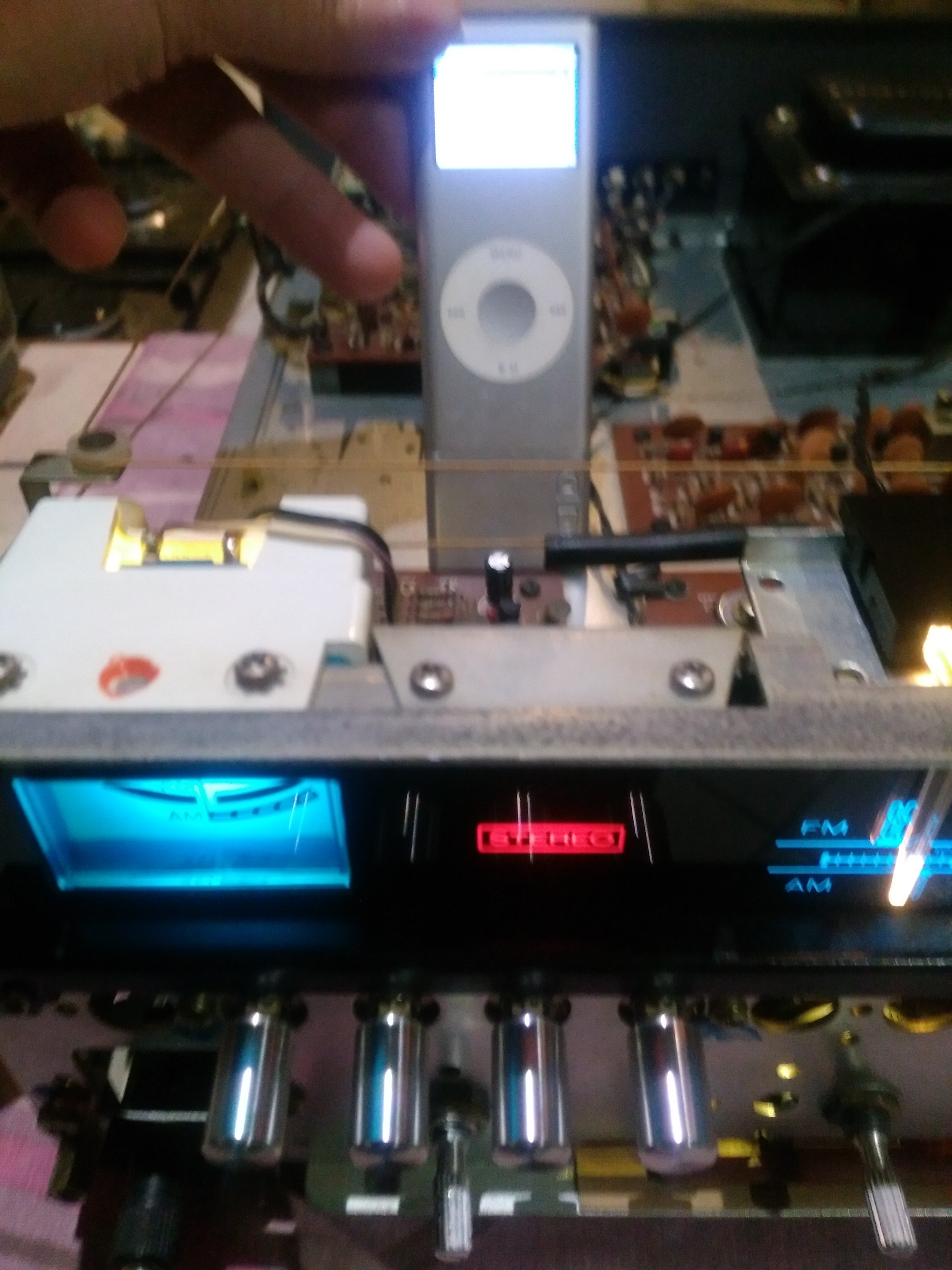

Ça joue !



Hello,

J'ai perdu mes accès à hifi engine et j'aimerais connaître les longueurs de courroie pour un ensemble pioneer z93 (k7 et tourne disque), quelqu'un peut vérifier pour moi si c'est indiqué dans les manuels ?

quel boulot !

toujours superbe une telle restau..

Ça donne quoi avec le DAB+


Je ne crois pas avoir jamais vu ce genre d'informations dans un manuel de service. En règle générale, on trouve juste une réf constructeur (utile...ou pas ).
Peut-être en mesurant toi-même à l'aide d'une ficelle ?

Sinon, y'a pas qu'Hfe pour la doc, 1er lien avec "pioneer dc z93 service manual" dans grogueule: https://elektrotanya.com/pioneer_dc [...] nload.html



DAB+ ?, qu'est-ce dont cette diablerie ?...


Bonjour,

Je possède un veux Pioneer SA-7800 qui a quelques signes de faiblesse.
Certains ici connaitraient un réparateur capable sur Grenoble?
Je pense que le pb viens des borniers enceintes mais vu que ce n'est pas du tout mon domaine en fait j'en sais trop rien

Merci



plein de bonnes volontés, mais je t'avoue que, dans lamesure ou l'ampli s'allume, et que je n'ai pas trouvé de fusibles   , je ne sais pas vraimetn quoi tester, les schemas electroniques sont encore trop complexes pour moi..
Tu me conseille de faire quoi ?


Personne à te conseiller, si ce n'est regarder sur leboncoin, un gars qui revendrait des amplis révisés..Quels sont les symptomes ?

Il y a un crachottement dans une enceinte.
Avec un autre ampli l enceinte est ok


ok, un peu de lectuere, c'est sans doute un souci mineur reglé en 10 min..
https://www.youtube.com/watch?v=u9_RKmg6pOI

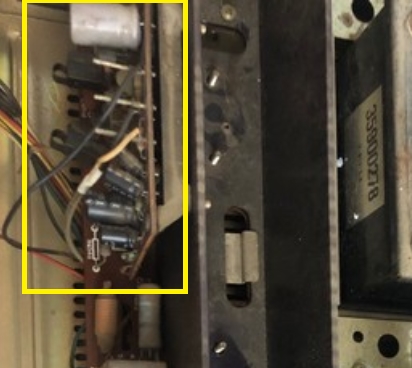

Tu peux déjà inspecter visuellement ce pcb à la recherche de résistances brulées:

J'aimerai être aussi optimiste que toi...

Un "crachotement" dans une enceinte, c'est un peu court comme description du problème.

Si c'est sur tous les canaux, c'est un bon candidat, si c'est sur un seul canal, par contre ça risque d'être plus profond (j'ai mon home cinéma récent qui me fait ça uniquement sur l'enceinte droite, ça me fait chier et je ne sais pas trop quoi faire, sachant que j'ai déjà test d'inverser les deux colonnes pour identifier si ça venait de l'ampli ou des enceintes)

Ca va probablement finir en ficelle oui, merci pour le lien


Merci je vais déjà essayer ça.

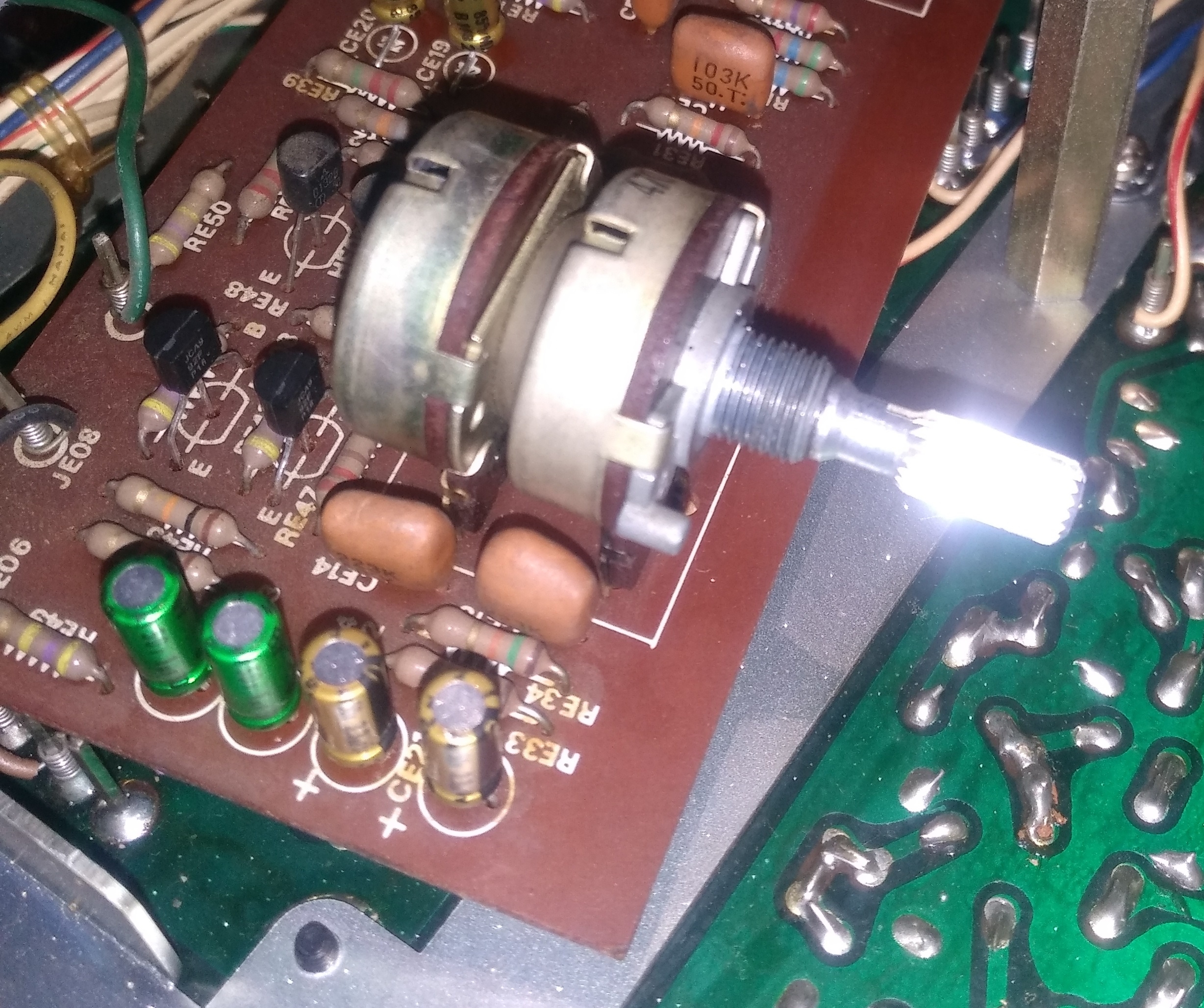

Je viens de visionner le "tuto", le mec asperge le potentiomètre de l'extérieur comme un goret en inondant l'appareil de produit, ce n'est pas vraiment ce que je recommanderais...

Quelques gouttes distillées à l'intérieur du potentiomètre par l'interstice présent au niveau des broches suffit généralement à décrasser les zones de contacts.

Noyer le potentiomètre risque de dissoudre la graisse présente au niveau du canon & rendre son utilisation très désagréable (voir même de le flinguer irrémédiablement... ).

My 2cts,


ah, merci de cet éclairage.
Je vais donc m'appliquer "dans le doute abstiens toi" et continuer a chercher un réparateur. Mais vu que je flippe de me faire avoir ça me crispe déjà.
Merci.

Bonjour !

Possesseur d'un très classique Sansui AU-117 hérité de feu mon père, je viens poser ici un drapeau si vous voulez bien m'accepter parmi vous

Je sais bien que cet ampli est loin d'être une perle rare mais cela fait bien 25 ans que je l'étrenne et que je le déménage partout avec moi. Je le trouve beau et j'aime son son
Seulement depuis un certain temps, il commence à avoir de menus ratés, notamment des petits crachotements (enceintes hors de cause) et des fois ce qui peut ressembler à de petits problèmes de puissance passagers.

J'ai prévu une restauration, avec en premier lieu un bon nettoyage des contacts, dépoussiérage en profondeur de l'intérieur, inspection des composants et soudures et remplacement des éléments faisant défaut le cas échéant.
Je ne connais pas encore grand chose au mon de la hifi mais j'ai quelques bonnes notions d'électronique de part mon métier et je ne suis donc pas effrayé par la technique, si on m'explique je pense comprendre les manips/mesures à faire.
Je pense avoir mis la main sur les schematics de la bête, ce qui sera déjà d'une grande aide.

À bientôt pour la suite

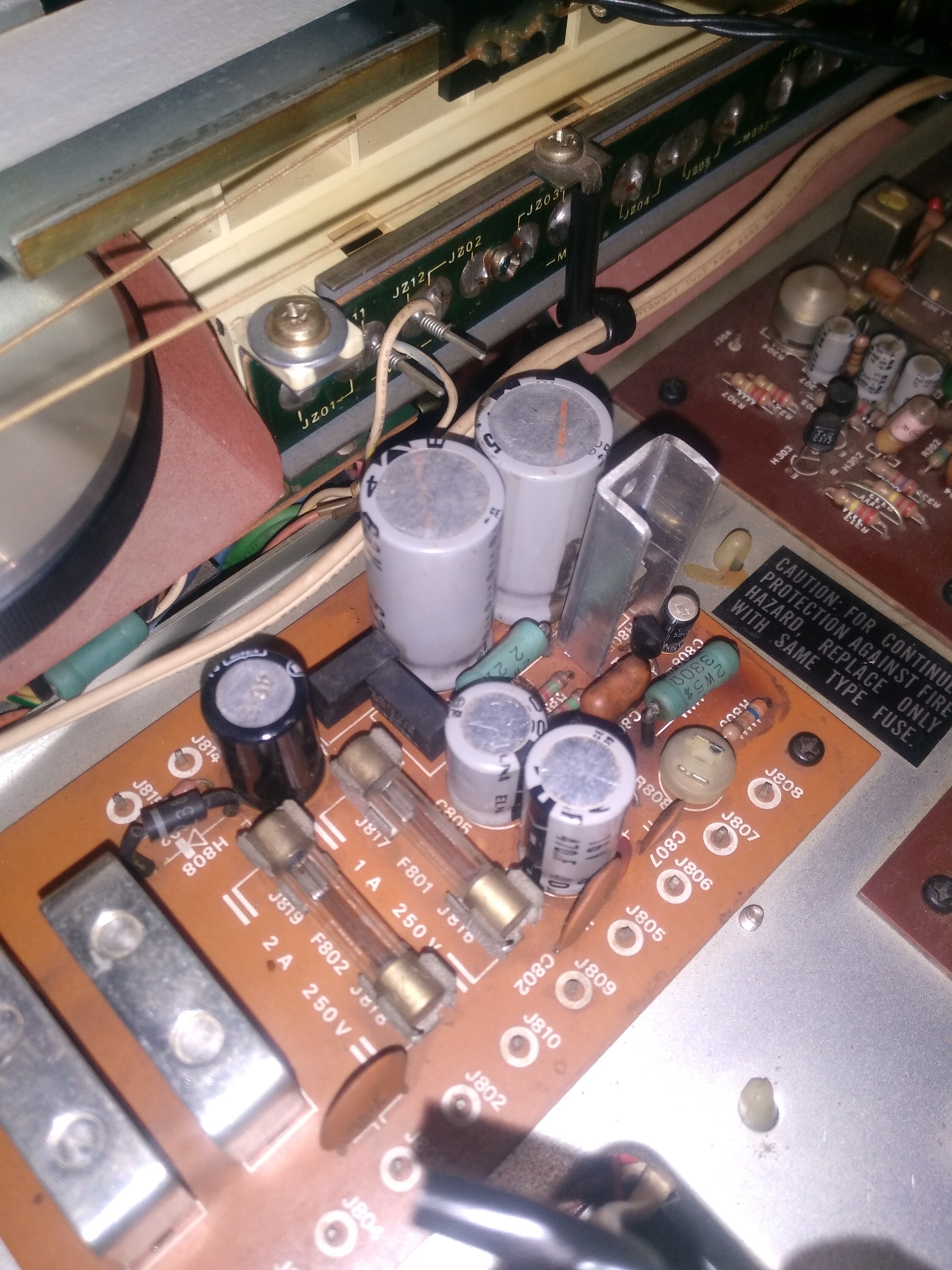

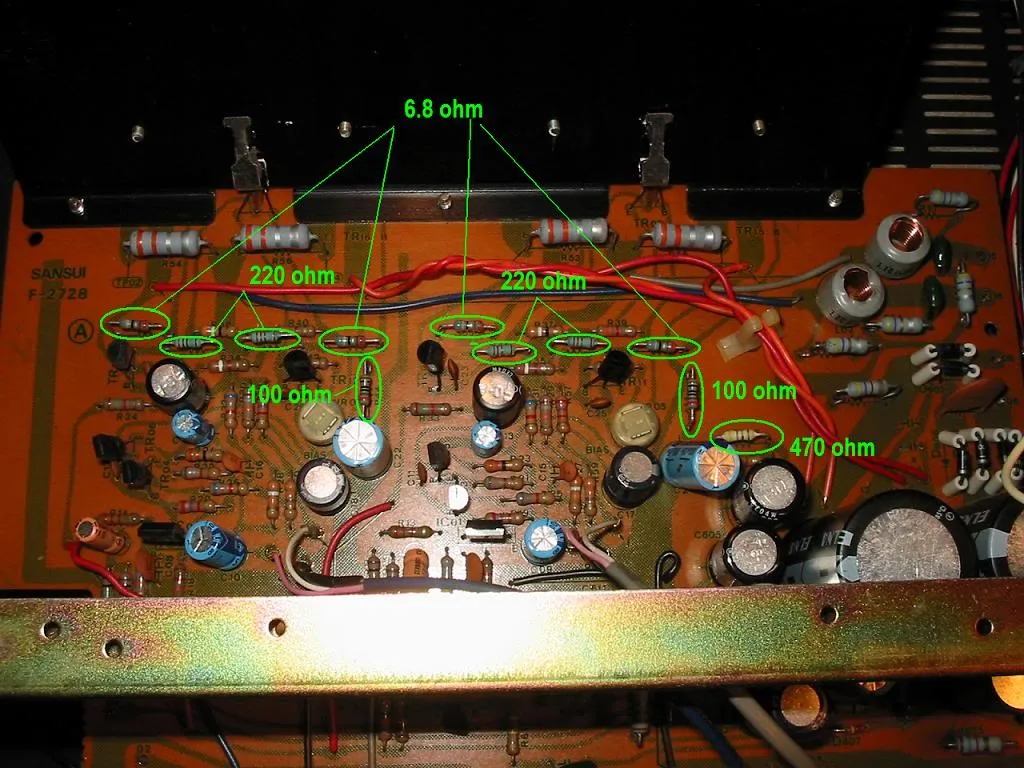

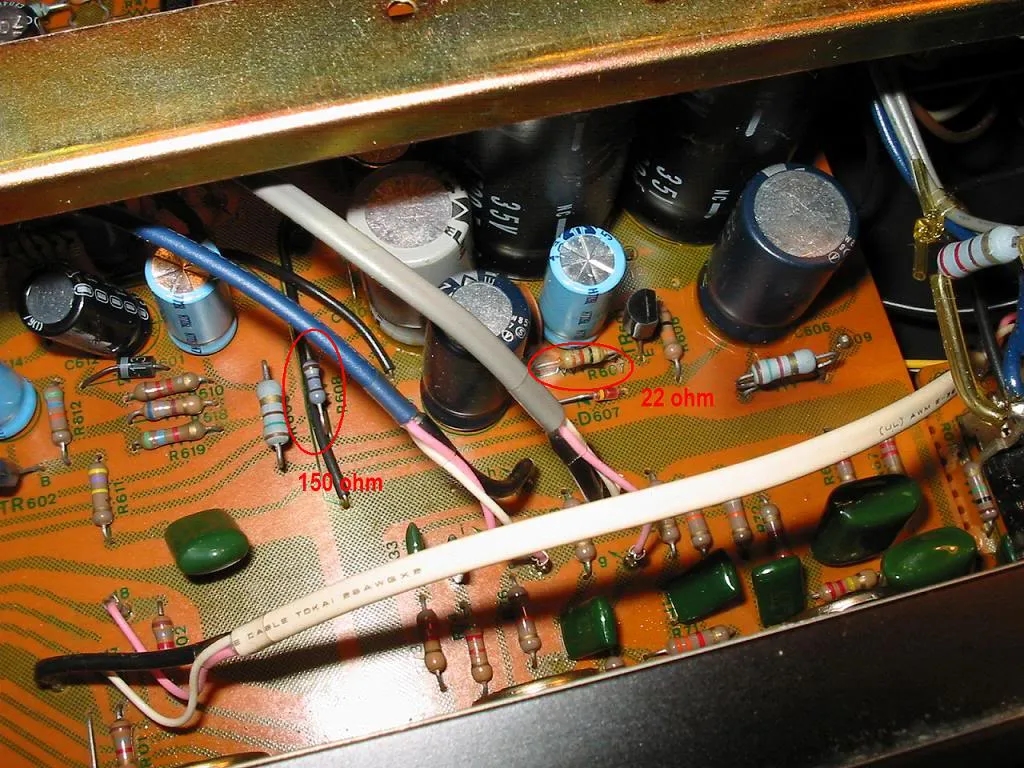

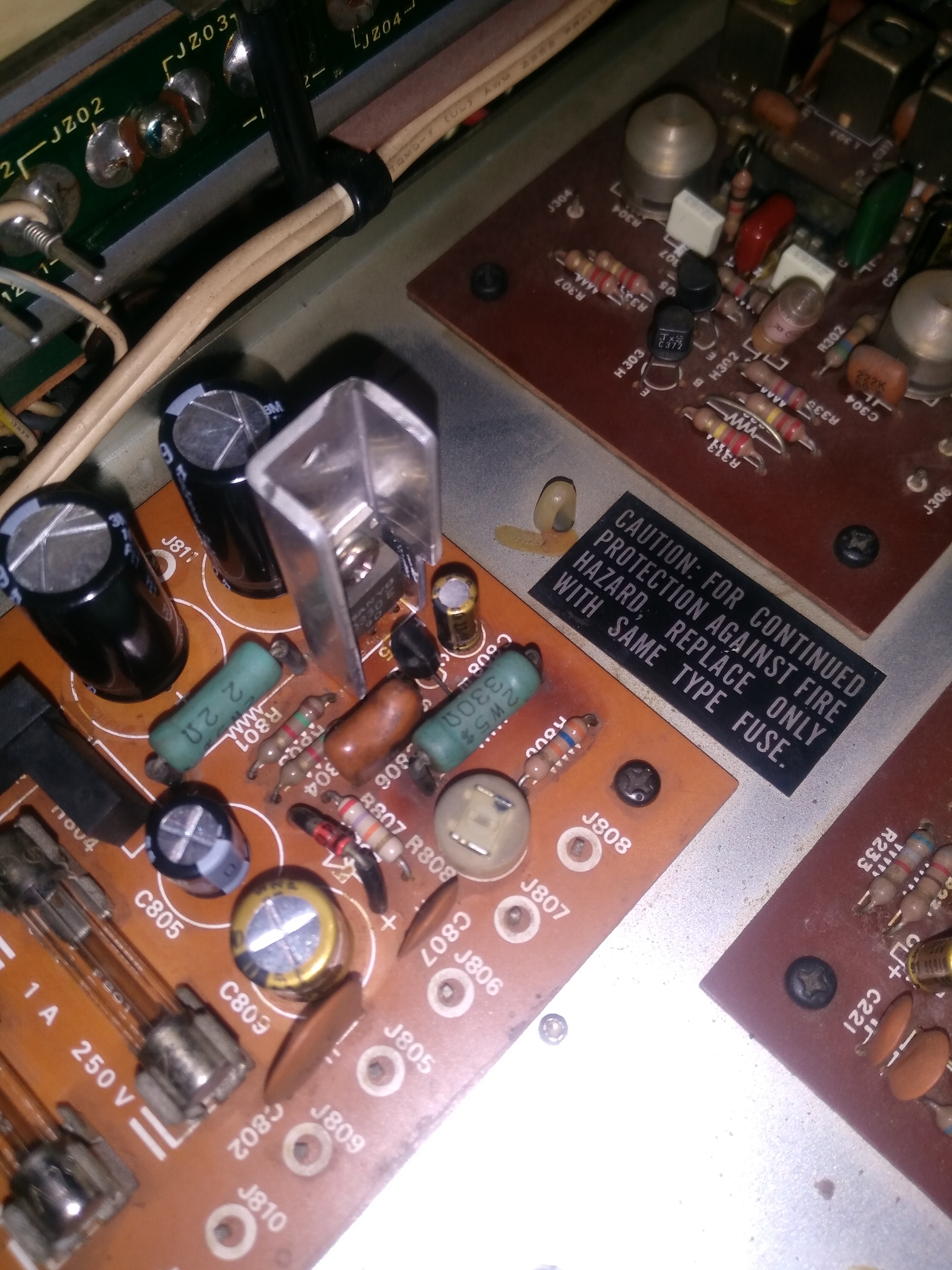

Tu peux déjà commencer par contrôler les résistances fusibles qui ont tendance à très mal vieillir dans  ces Sansui:

Il faudra à minima dessouder 1 patte pour une mesure fiable.

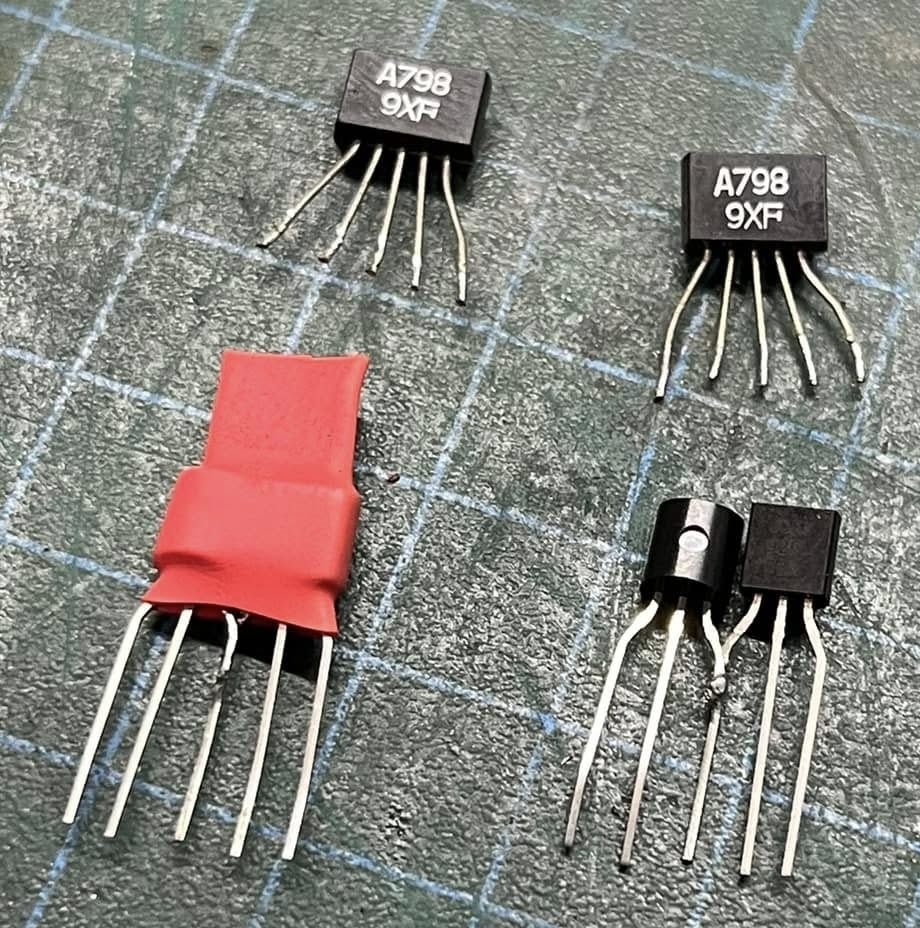

Les doubles PNP 2sa798 sont aussi de bon candidats aux problèmes rencontrés, on peut remplacer par 2 PNP (de préférence triés ou à minima issus du même batch) genre ksa992F:

OK, la discussion en chinois commence

Je vais aller me renseigner sur tout ça avant de revenir vous embêter avec des questions de noob

Merci beaucoup pour l'accueil en tout cas

Bonjour bonjour,

Bon j'ai ouvert la bête et nettoyé en gros la poussière (et les toiles d'araignée

Bien,

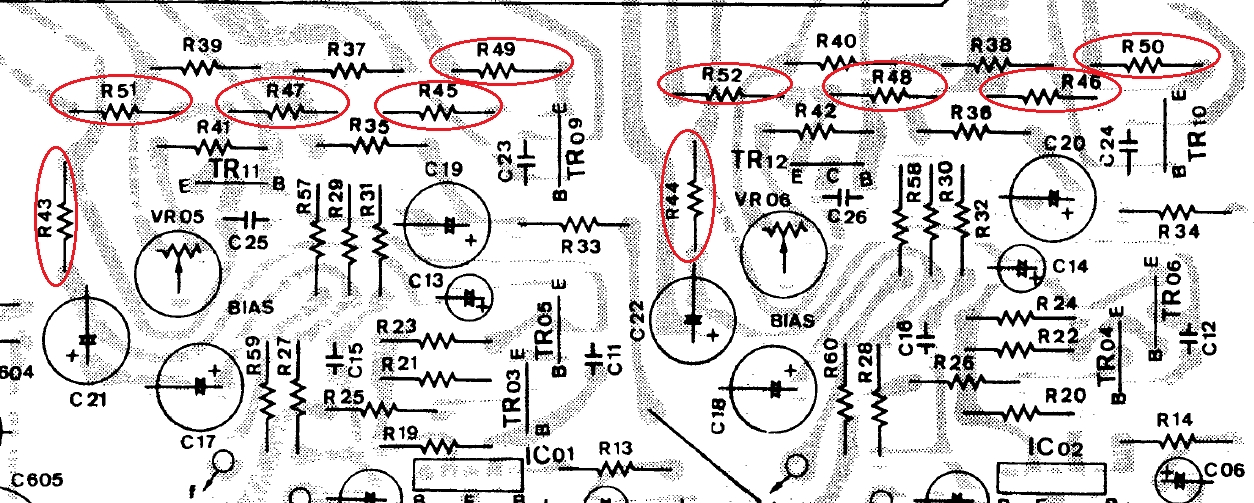

on peux maintenant s’intéresser R fusibles:


https://audiokarma.org/forums/index [...] st-5507551



Ah mince, mon message a totalement été coupé

Donc je disais, j'ai ouvert et  démonté ce que je pouvais pour y voir clair.
J'ai bien inspecté les brasures et composants à la loupe (littéralement) et rien de suspect à première vue (pas de craquelures, pas de composants noircis ou gonflés).

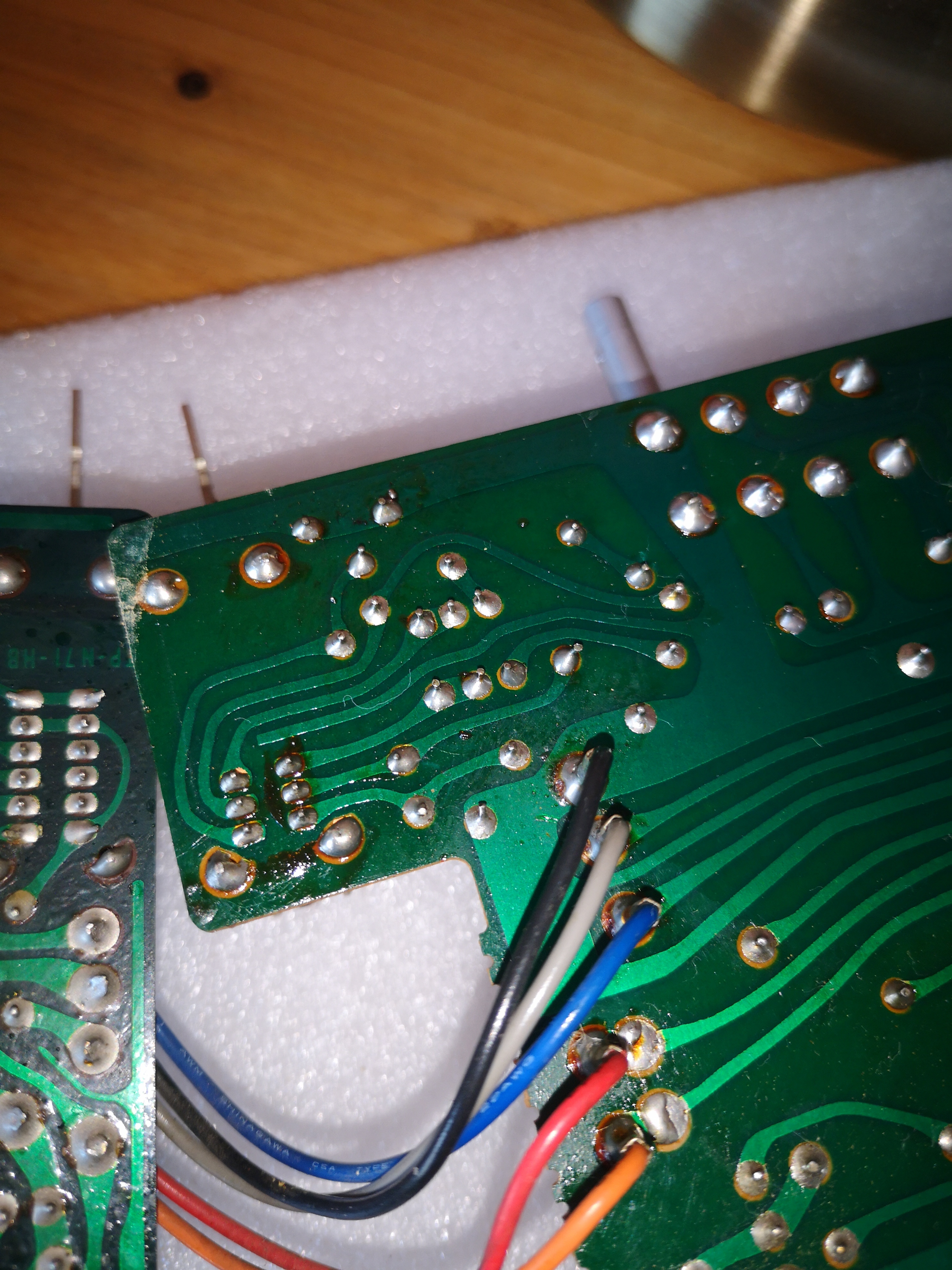

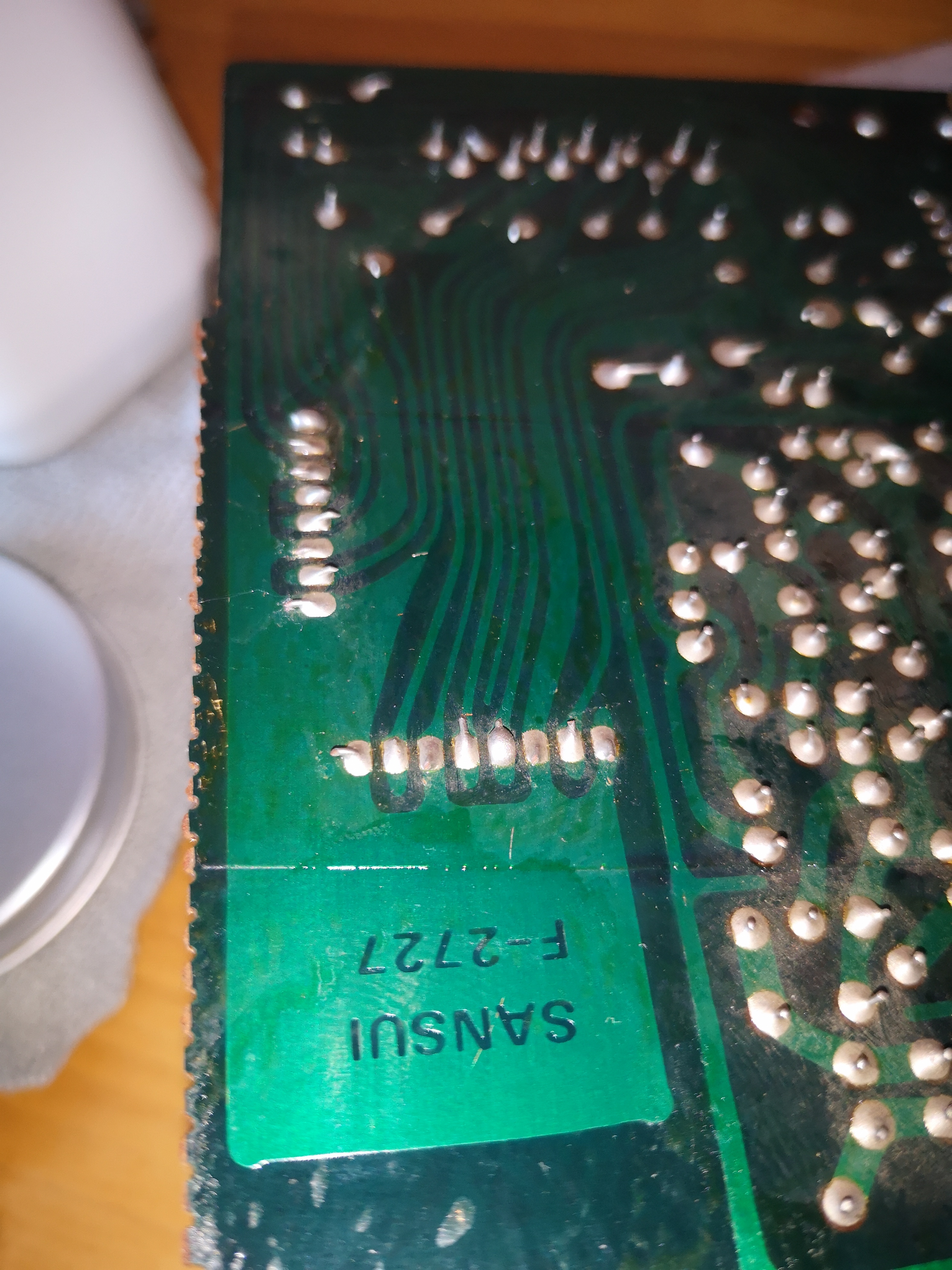

En revanche, il y a une sorte de dépôt sur le PCB, une sorte de vernis en relief qui jauni et fait des sortes de pâtés jaune/orange à certains endroits entre des brasures.
Ça semble partir à l'alcool isopropyl. Vous pensez que ça vaut le coup de bien nettoyer les PCB pour repartir sur un truc sain avant toute autre intervention ? Ou c'est cosmétique only?
Quite à remettre Un vernie à la fin pour protéger si c'est pertinent.

Sinon pour les fusibles et autres, je me renseigne pour les tests merci pour les pointeurs.

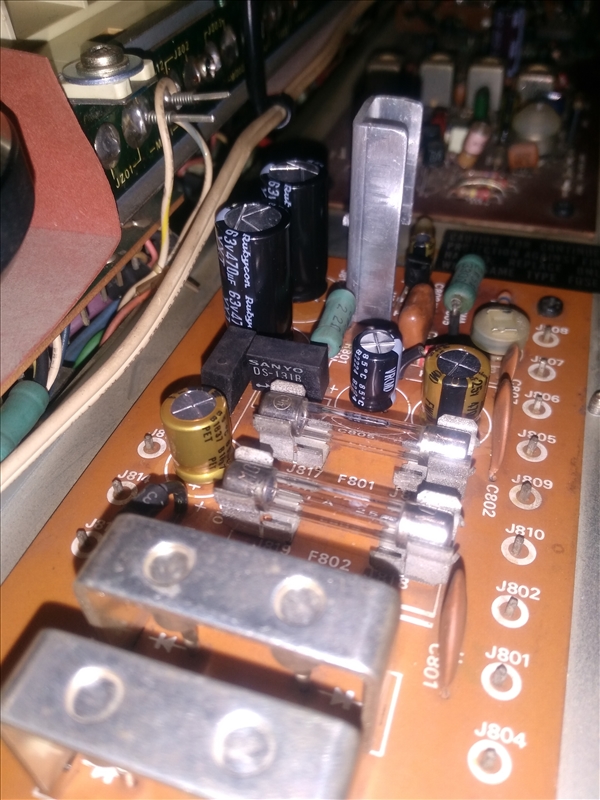

Edit: images d'illustration


C'est tout à fait normal, tu peux laisser tel quel.


OK merci
J'étais parti pour tout virer au coton tige pour que ça soit tout beau tout neuf
Ça va me faire gagner du temps

Pour les résistances fusible, si je comprends bien, ce sont des résistances qui coupent comme un fusible si surtension.

Du coup pour tester, il faut simplement un ohmmetre + continuité ?

Pourquoi dis-tu qu'il faut dessouder une pâte ? Si j'arrive à bien pointer aux bornes ça ne suffit pas ?

Ben si tu prends ta mesure sur les 2 pattes d'une résistance soudée au pcb & qu'un (ou plus...) autre composant y est relié, cela risque de fausser la mesure. (par ex 2 R en //...).

Heu..., c'est quoi ton métier au juste ?

mérité

Je fais surtout du dev logiciel embarqué, mais j'ai eu à me frotter à pas mal de micro-électronique / robotique.

Donc effectivement les grosses résistances comme ça, je n'en ai pas vu depuis les cours de techno du collège
J'exagère un peu, parce que j'en ai utilisé pour faire des montages proto mais je n'ai jamais eu à mesurer de vieilles résistances sur de vieux circuits, plutôt mesurer les composants nus avant montage pour être sur qu'ils n'étaient pas défectueux.

Mais je comprends que la mesure peut dans ce cas correspondre à celle de l'autre côté du circuit ? Et dans ce cas on aurait nécessairement la valeur de moindre réistance non ? Si je trouve une valeur en dessous ou égale à ce que je cherche, ça peut être trompeur parce que je ne mesure peut-être pas ce que je crois, mais si je trouve une valeur supérieure, c'est qu'il y a forcément un soucis. J'ai bon ?

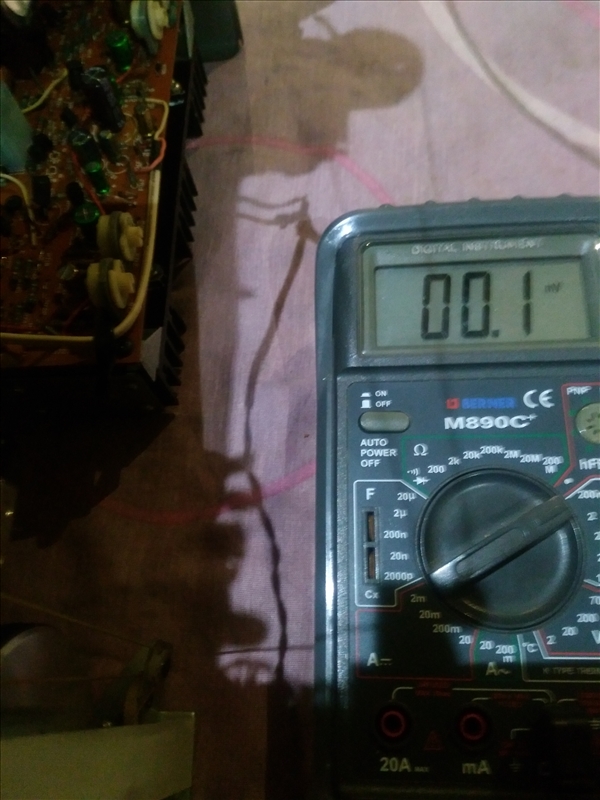

Quoiqu'il en soit, en mesurant directement sur le PCB, j'ai des mesures qui sont assez correctes, dans une plage de tolérance +-5%, plutôt plus que moins, à part une qui est à +50%, donc celle-ci serait suspecte.

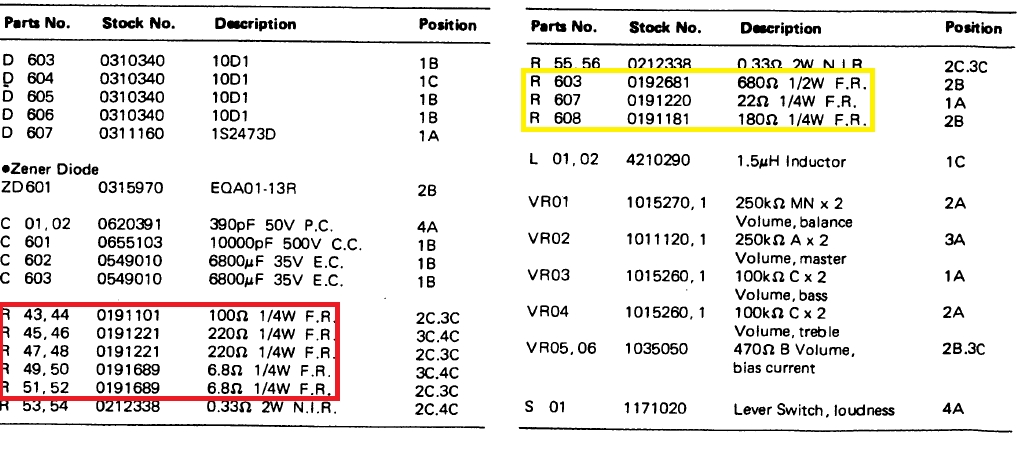

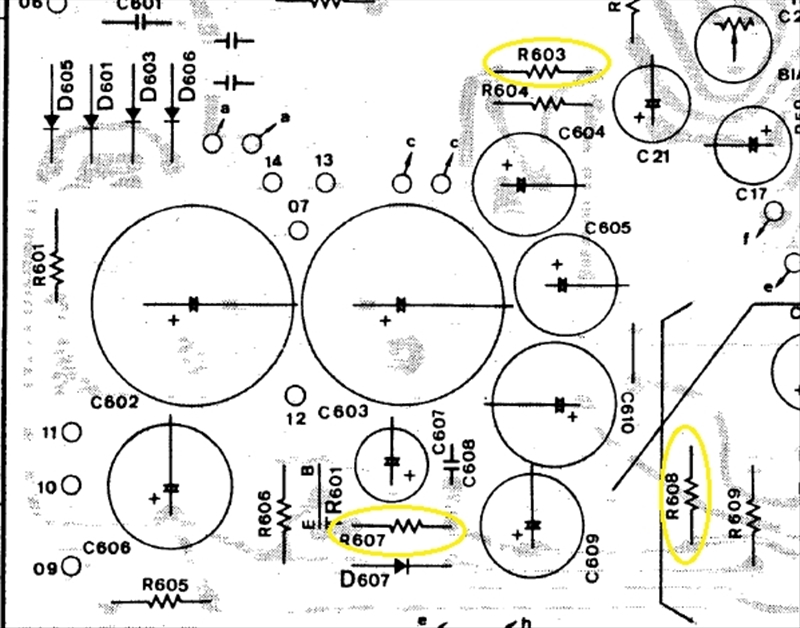

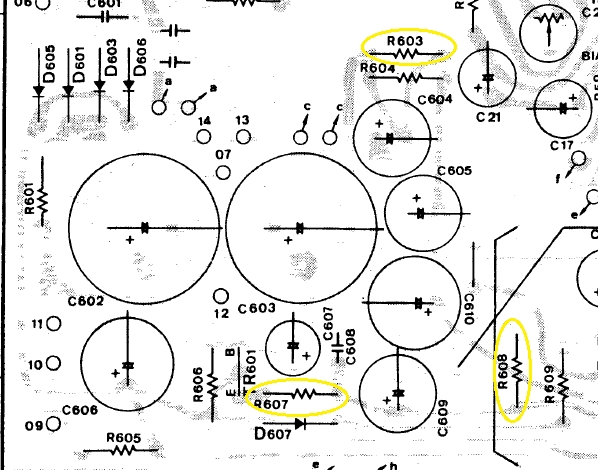

Bon, maintenant que j'ai identifié quelques problèmes (les R603 et R608), il va falloir que je commande les composants...

J'ai épluché les mouser, farnell et autre digikey et ils n'ont pas de ref de résistances fusible avec les bonnes caractéristiques (1/4W, 5%, etc.) en stock

Vous avez d'autres sources ?


vous utilisez quoi pour brancher des éléments hifi japonais anciens qui affichent "100V Max" ? les prises sont géométriquement américaines mais les convertisseurs pour appareils ricains font 110/120V
y'a des trucs exprès pour les appareils japonais ou y'a que le bidouillage maison voire le variac ?

Moi j'ai un petit truc pris sur eBay il y a une dizaine d'années. Faut pas y brancher un truc de plus d'une trentaine de watts, mais il fonctionne au poil.
Kashimura transformer TI-352
240 - 100V 50/60Hz

Variac, cette reference

bah si t'as pas de convertisseur fixe à la bonne tension, c'est la dernière solution à part bilouter soit même pour changer le transfo du matériel en question

on en trouve pour pas super cher aujourd'hui, mais c'est sûr que c'est pas WAF d'avoir ça pour alimenter sa vieille hifi japonaise
puis faut que personne touche le bouton une fois réglé, sinon, psch

y'a des kashimura sur LBC sinon

Kashimura, c'est LA référence pour avoir du 100V.
