Reprise du message précédent :
Une enceinte close est une enceinte qui n'a aucun résonateur et qui est complètement fermée : là y'a 3 évents, c'est donc un caisson bass reflex

Le module électronique est le SA-100 de chez Proton : http://www.audiocircuit.com/Home-Audio/Proton/SA-100
Possible que le caisson soit home-made.

La sortie SW du Q5 Pro est une sortie analogique mono, non amplifiée (avec un filtre passe-bas ?). Faut utiliser un câble coaxial.
Habituellement, en mono, faut le brancher sur le LINE-IN Left (parfois annoté Left/LFE ou gérée par une entrée dédié).
J'imagine que le DIRECT IN sert à y balancer un signal déjà filtré et qui va direct jusqu'à la partie amplification du module.

Le crossover c'est le filtre passe bas du caisson : le caisson devant prolonger la réponse en fréquence des enceintes, il faut le régler en fonction des enceintes (si les enceintes descendent à 60Hz à -3dB, tu règleras le crossover  à 60Hz).
Concernant la phase, c'est plus compliqué, le plus simple est de tester à l'oreille et de conserver le réglage avec les basses les plus propres. Par défaut, laisse à 0°.



Merci pour ta réponse rapide

Je vais voir si j'ai un câble coaxial (j'ai souvent du RCA avec sortie en Y, pour la stéréo analogique). Si je n'ai pas je peux prendre lequel qui ferait l'affaire ?
D'ailleurs si c'est le même type de câble qu'il faut pour l'entrée coaxiale située à sa gauche, il faudra que j'en prenne un second pour y brancher la sortie coaxiale spdif de mon écran.

Donc :
- je branche un câble coaxial sur la sortie SW du Q5 Pro relié à l'entrée LINE-IN Left du caisson : https://i.imgur.com/MW6pkH4.png
- je ne touche pas au bouton direct in ou je le mets sur off ?
- concernant le crossover et mes enceintes : ces dernières sont des Eltax Monitor III : https://www.eltax.com/product-page/monitor-iii
D'après ce que je lis, elles descendent à 50 Hz, il me faudra donc régler le crossover sur cette même fréquence
- pour la phase, d'accord je testerai à l'oreille.
C'est bien ça ?

Dans l'idée, si tu veux utiliser la sortie SW de ton ampli, ce serait effectivement ça. Pour le crossover, vu que c'est 50 à -4dB et que c'est sans doute un peu optimiste, je mettrais un peu plus genre 55Hz, voire 60. Dans l'idéal faudrait faire des mesures avec un micro, mais bon...

Ceci dit, je vois que tu as aussi sur ton caisson, une partie "high level". Ca c'est pratique quand ton ampli n'a pas de sortie sub et ça règle la problématique de la fréquence de coupure entre enceintes et caisson. L'idée c'est que le caisson se branche entre l'ampli et les enceintes, raison pour laquelle t'as 4 entrées IN (pour y brancher la sortie stéréo amplifiée de l'ampli) et 4 sorties OUT pour les enceintes. Pas besoin de câble coaxiale par contre niveau câble HP ça peut être un peu chiant selon le positionnement du caisson.
Ainsi, de cette manière :

• le caisson fabrique tout seul son signal mono basse fréquence (équivalent de la sortie SW de l'ampli)
• ça filtre le signal pour le caisson... mais aussi celui pour les enceintes ! Ainsi t'as la garantie qu'il n'y aura pas de "trou" de fréquence entre caisson et enceintes, ni de chevauchement. Et dans ce cas là on met une fréquence supérieure à la fréquence mini des enceintes (genre 70Hz dans ton cas)

Quelques schémas de son-video.com pour montrer ces 2 montages.
Le 1er montage qui exploite la sortie SW de l'ampli et l'entrée LFE du caisson, le plus simple surtout quand ampli et enceintes sont déjà en place et que tu te contentes d'ajouter un caisson :

Le 2ème qui permet d'exploiter la partie "high level" du caisson s'il en possède un (et c'est ton cas) et ne nécessite pas d'ampli avec sortie sub :

heu nan !
les entrées et sorties High Level des caissons HiFi actif n'ont généralement pas de filtre, dedans il n'y a qu'un dé-amplificateur branché en parallèle // au bornes et qui envoie un signal Line au reste de l'électronique, le reste étant le filtre passe-bas, volume et ampli
cette solution n'est qu'une roue de secours pour la HiFi qui n'a pas de sortie pre-out ou sub , il vaut mieux l'éviter !

il existe des caissons avec les filtres passe-bas et passe-haut, mais c'est des caissons passif conçu pour s'ajouter à des enceintes , par exemple les caissons des Bose Accoustimas ou comme mon B&W Solid

dans le cas ici il faut
- un câble RCA branché entre la sortie Sub de l'ampli à l'entrée du caisson, sur L mais ici ça pourrait être sur R
- direct sur off, ce bouton sert à désactiver le filtre passe-bas du caisson, pour ici il faut que ce filtre fonctionne !!
- freq, dépends des enceinte et ici je dirais entre 60 à 70Hz
- volume, fait à ton gouts

sur les entrées/sorties haut niveau des caissons il faut vérifier que les masses ne sont pas communes ...car si l'étage de puissance de l'ampli est un montage en  pont  ( c'est souvent le cas avec les classes D et les FDA (quand on veut de la puissance avec une faible tension d'alim on n'a pas le choix )) .... c'est cramage assuré...

Je viens de tester un SML SA 300 sur des JM LAB et des colonnes Mission : je suis très déçu par la qualité sonore sur les Mission et il ne fonctionne pas du tout avec les JM LAB. Il fonctionne cependant assez correctement avec des colonnes Davis.
De plus dans les caractéristiques je me demande bien comment il peut fournir 2x80w sous 4 ohms alors qu'il consomme 35w.

Grand merci Fouge, Dakans et jyves93 pour vos retours

Dans le doute, j'évite donc le branchement entrées et sorties High Level.

J'ai branché la sortie SW de mon Q5 pro à l'entrée line-in L (ou R, apparemment ça ne change rien) avec un câble stéréo RCA que j'avais (pas de mono-RCA sous la main, est-ce gênant ?) : https://i.imgur.com/Dk50i0L.jpg
Direct in sur off, phase sur off, et crossover entre 60 et 70Hz.

Cela fonctionne, mais je suis surpris d'une chose : même en mettant le volume du caisson de basse à fond, je trouve le volume des basses très discret. J'ai dû au début coller mon oreille au caisson pour constater qu'il fonctionnait. Est-ce normal ?

Question subsidiaire : concernant le positionnement du caisson, plutôt posé au sol, plutôt en hauteur ? Ses évents face à moi (accès facilité aux réglages) ou bien dos au mur (plus esthétique) ?




pour le volume il peut y avoir plusieurs raison
- fréquences
le caisson vient ajouter plus de profondeur vue qu'il ne rend que ce qu'il y a en dessous de 60Hz, toute les musiques ne sont pas forcément très démonstratif dans ces fréquences basse
il y a aussi la bande passante du caisson, il descend assez bas pour être utile ?!
à tester avec le caisson sur ON et sur OFF : https://youtu.be/M8gjsefNYpE
- puissance
l'ampli du caisson est annoncé à 100W RMS, ce n'est peut-être pas assez pour accompagner ton ampli

pour le placement, en général c'est au sol proche d'un mur avec la connectique vers le mur

Je viens de tester un ampli BT Mii B08+ : autant j'étais déçu par un SMSL 300 autant ici j'ai très bon son sur mes enceintes JM Lab.
On est cependant loin des 2x100w promis et de la qualité sonore de l'ampli Pioneer A656 d'origine mais pour la taille et le prix ce type d'ampli est bluffant.

Merci pour ton retour, je vais donc essayer ainsi.
Le fait que mon câble RCA utilisé pour brancher l'ampli au caisson soit stéréo au lieu de mono, cela a une quelconque incidence ici ou pas du tout ?

Je pose ça ici vu que je n'ai pas trop de retour sur le topic son pc

Je possède actuellement un ampli SMSL AD18 qui commence à montrer des faiblesses et dont la qualité globale ne me satisfait plus (perte de connexion aléatoire notamment) et j'ai envie de me faire plaisir en renouvelant mon ampli

Cet ampli est connecté à mon PC en optique (24bits/192Khz) couplé à des enceintes Dali  ZENSOR 1. Je souhaiterai disposer d'un ampli compact et de meilleure qualité que ce dont je dispose actuellement.

Je regarde les différents amplis stéréo et suis un peu perdu devant la multitude de références. L'usage principal est audio via PC et Spotify (via téléphone et/ou PC).
Actuellement mes choix portent sur la gamme NAD (pour sa compacité) et j'hésite entre les modèles suivants :
- NAD AMP1
- NAD D 3045
- NAD D 3020 V2
- Argon Audio SA1
- Denon PMA-60

Pouvez-vous m'aider à les départager et à m'orienter vers celui qui correspondrait le mieux à mon utilisation ?

A l'avenir je n'exclu pas de m'orienter vers des enceintes biblio plus haut de gamme (KEF Q350 par ex).

J'en profite pour faire une demande similaire
J'ai un FX Audio 802 branché sur une paire de Cabasse Farella 401 et j'en ai marre du souffle de l'ampli à faible volume ainsi que du manque de bluetooth. Une idée de remplacement ?

Idem    : je veux remplacer mon FX 802 qui donne des signes de faiblesse (la position"tone", la seule que j'utilise, fonctionnait de manière aléatoire puis plus du tout).
J'aimerais reprendre un FDA pour l'excellent rapport q/p. J'envisage de me tourner vers un ad18 V3 mais comme je ne suis plus ce topic avec autant d'attention qu'avant, je voulais savoir si il existait un produit du même type mais plus moderne
Merci

Ah bah j'en profite pour préciser mon besoin car la fonction TONE a un volume très élevé au minimum donc je ne l'utilisais pas mais même sans cette fonction le volume minimal reste trop fort donc j'aimerais aussi pouvoir corriger ça !

Là, je peux te répondre. Il y a une fonction non documentée : tu peux faire un appui long sur le touche "flèche bas" pour activer la fonction low gain. Ça devrait résoudre ton problème.
("Flèche haut" pour l'inverse, évidemment.)

Je cross post avec le topic hifi :

Hey,

Pour un cadeau, vous me feriez une config

Ampli + platine vinyle + HP pour un budget entre 600 et 700€ ?

Davis, Q acoustique, Focal, B&W.... Bref ce genre de HP sympa...

Platine classique faut un ampli phono ... Du coup plutôt platine preamplifiée...

Si l'ampli ou la platine gère le BT/WiFi c'est un plus.

---

Et en alternative, une config évolutive avec juste ampli + enceintes pour le même budget. J'ai peur que la partie vinyle grève le budget de la partie son.

Édit :

Un ampli qui ferait la liaison entre une paire de MT32 et une plateforme "USB" type AUDIO TECHNICA AT-LP60XUSBGM ? Classe D obligé vu le budget restant ? (Environ 250-300€)



https://www.leboncoin.fr/image_son/2094213382.htm, elles sont splendides, j'en ai quelques unes plus une paire de Q acoustique

J'en ai aucun doute. Mais comme c'est un cadeau commun, difficile de le faire entendre

elles sont réputées, c'est pour ça que je me suis permis de les proposer, et c'est rare d'en trouver

Je suis comblé par le SMSL Q5 Pro de mon installation secondaire.
J'aimerais opter pour le même type d'ampli pour mon installation principale (pas besoin de plus de puissance).
Existe-t-il un FDA compatible avec un service de streaming (ex. Spotify connect, Qobuz, Tidal ...) ou à minima DLNA UPnP ?

En vous remerciant !


peut-être un Elipson Connect 250 ?

Big bug,

Config : loxjie a30(neuf) / cabasse mc170 (occaz)

J'ai un soucis assez gênant, si je monte le volume j'ai une enceinte qui coupe, et qui émet un léger tic régulier : https://youtu.be/g2WnelJG6bo

- si je change le cablage en inversant les enceintes, le problème persiste sur la même enceinte !
- si je mets les enceintes sur mon ampli H/K AVR365 : RAS
- si je mets mes Chorus 826v sur le loxjie : RAS.

Une idée ?


Merci ! Malheureusement il lui manque une sortie sub …

ouai ça lui manque et surtout plus d'entrée, encore que les sorties ”sub” sur les ampli Hi-fi ...

Et puis la plupart des caissons actifs peuvent faire sans.

oui c'est aussi une possibilité, beaucoup de caisson actif HiFi/HC ont des entrées ”haut niveau” pour les intégrer à un ampli dépourvu de sortie RCA

parfois ils ont même des sorties pour y brancher les enceintes, mais malheureusement il y a rarement un filtre passe-haut sur cette sortie

Merci pour vos contributions.
Finalement j’ai profité des soldes et j’ai opté pour un Marrantz NR1200.

La comparaison avec le SMSL sera intéressante !

Ca devrait bien fonctionner, tiens-nous au courant.


Combien ?

20% sur l’ensemble de la facture (avec aussi du câblage, des Elipson 8B light oak et un caisson Jamo S810).

En extrapolant, l’ampli à 680 euros.

Bonjour,

je recherche une alimentation avec prise Euro :

OUTPUT : AC 10,5/11V - 700mA


peut-être ça
https://www.amazon.fr/BERLS-Aliment [...] =8-17&th=1

C'est du DC (courant continu)

peut-être
dans les commentaires il y a une photo du transfo et j’voie pas DC ni AC

edit: heuuu en faite non il n'y a pas de "peut-être", si c'était AC il n'y aurait pas d'inverseur de phase fourni dans le kit

un transfo de 10VA dans une boite suffirait sauf qu'on trouve du 12V pas du 11

bizarre cette tension de 11V. ça n'existe pas dans l'écosystème électronique habituel. ce pourrait aussi bien être du 10V que du 12V.
mais ça ne m'étonnerait pas que la tension dc soit n'importe quelle tension de 5V a 15V, les chinois n'aiment pas se compliquer la vie...
prend du 12V 1A ac, il y a un redresseur + régulation à l'intérieur du boitier produisant du continu, qui ne dépend pas de la tension d'entrée (si elle est suffisante). le risque serait que le régulateur chauffe voire grille parce qu'il serait mal conçu, mais ça ressemble surtout à une arnaque commerciale :
"on a le seul transfo qui convienne à cet appareil, un peu fragile, dommage hein, et il vaut à lui seul 80% d'un nouveau".

édit- et j'y pense, 11V AC pourrait être une mauvaise traduction. qu'est-ce qui est écrit exactement sur ton transfo et qu'est-ce qui se passe quand tu le branches ?

AC ADAPTER

Input : AC 220-230V (+/- 10%)

Output : AC 10,5V / 700mA

Model DGTF-1058

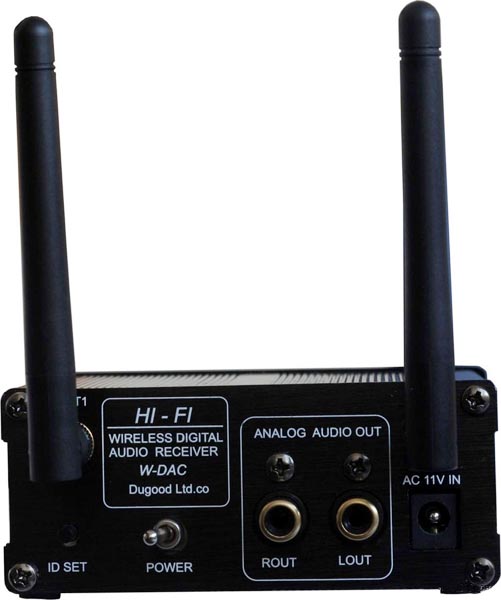

Une led s'allume quand je le branche : WDAC1

http://www.dugood.com/Engish/WDDC-1.htm

elle ne fonctionne plus? ou tu veux juste la remplacer? et dans ce cas pourquoi?

oui donc c'est du 10V ac, on en trouve mais à monter dans un boitier
https://www.befr.ebay.be/itm/274000700315
https://www.befr.ebay.be/itm/133568047141

Merci.

J'ai besoin d'un ampli pour alimenter une paire de Monitor Audio Bronze 100 (100 W, 8 ohms, 87 dB) avec juste une source ; donc avec 2 entrées RCA.

Budget entre 50, 100€.

Dans l'idée : FX-Audio FX1002A

J'ai regardé chez Audiophonics mais suis un peu perdu avec tous ces modèles

Des conseils sur quelques modèles
