Reprise du message précédent :
Grand merci pour l'info.
Mais la rangé de ports sata collés à la carte me sont inaccessibles à cause du manque d'espace avec mon bloc de rail hdd et ssd.
Je suis obligé de brancher mon nouveau ssd sur un des ports de la rangé extérieure de la carte mère.
Mais le principal est que maintenant le ssd de boot est sur l'emplacement 12

Coucou,
J'ai une z77 pro4 sur un i5-2500k
Je l'ai oc a 4.4 pour le moment.
Quoi que je face, cpu-z me donne un vcore de 1.312 à 1.328
Je baisse l'offset du cpu, j'ai testé différents réglages de tutos mais je n'arrive pas a faire baisser le Vcore.
Avez vous une idée?

j'avais tout laissé avec le turbo boost sur le 2500k à 4,2ghz il le semble, j'ai mis un 2600k je sais même plus si je l'ai oc ou pas vu que c'est ma femme qui s'en serr pour jouer.

Savez-vous, à l'arrière, quels sont les ports usb 3 asmedia et lesquels sont les Intel ?

Et j'avais cru comprendre dans le manuel que les ports à l'avant étaient de l'usb3 mais en testant je suis en usb2

A l'arrière, juste en dessous du bouton ClearCmos, tu as un jeu de connecteurs qui commence par un connecteur e-Sata rouge: ce sont les ports (dont les USB) gérés par le chipset Asmedia.

Pour l'USB 3.0, il faut un boitier disposant du connecteur associé pour la prise en façade. Il se trouve juste à côté des barrettes sous la prise ATX.

Si tu remontes un peu plus haut sur la page, c'est le connecteur marqué 9

Merci !

J'ai 2 nouvelles questions

Actuellement j'ai un I7 3770k OC en auto, et pour la ram "Crucial Ballistix Tactical 16 Go (2 x 8 Go) DDR3 1600 MHz CL8 ".

Quel est le plus gros CPU  ( si possible en K et bien exploitable sur cette CM) compatible avec notre CM ? (j'ai vu I7 en LGA 1155, mais il n'y a plus rien de dispo chez LDLC, par exemple, en LGA 1155).

Et pour la RAM, je pensais m'en reprendre 2 identiques pour passer à 32 Go, sauf que ce modèle précis n'existe plus...
Donc, pas de soucis pour mixer avec 2 autres barrettes 2x8 Go les plus équivalentes possible ?

Niveau CPU tu as déjà ce qui se fait de mieux pour ta carte mère.

Pour la ram tu peux mixer effectivement. Après à voir si tu as besoin de plus de 16Go. Pour le jeux, aucun intérêt.

Une autre idée pour augmenter les perfs c’est d’Ovck la ram ou de partir sur de la ram +perfs (2133 par exemple).

Là tu es en 1600, passer à 2000 m’avait donné un gain intéressant à l’époque.

Édit : ta ram devrait bien monter en fréquence. La crucial ballistix était dans le haut du tableau ! Peut être que juste en passant en cas 9 ou 10 et en montant un peu la vRam tu arriveras à du 2133.

Zut, j'espérais pouvoir améliorer un peu niveau CPU.

Merci

Hier je regardais pour remplacer ma 1080 Ti par une 3070, mais la différence de perfs n'est pas si élevée (je m'attendais à un gouffre les séparant), et surtout que sur notre CM c'est du PCIe3, la carte monte en 4.




Pour ca je pense passer sur de l'am4 3600x ou autre, j'ai encore une 7970 sur cette mobal, donc autant changer !

bonjour

je possede une asrock z77 extreme 4 et désire installer linux mint sur un nouveau ssd (windows est installé sur un autre ssd).

pour l'installation de linux il est demandé de mettre le secure boot sur disable dans le bios sinon ça ne marchera pas.

Mais je n'ai pas trouvé cette option dans le bios ...  et rien trouvé sur le net pour cette carte mère.

quelqu'un pourrait m'en dire plus ? si le secure boot existe bien (ou pas) sur cette CM et comment l'enlever ...

d'avance merci

cordialement

De mémoire ça ne me rappelle rien.

Après, il y a eu des évolutions de bios, peut-être que l'option est apparue ou a disparu au fil du temps.

Peut etre essayer de jouer avec les options USB  dans le bios ?

Legacy USB Support
Use this option to select legacy support for USB devices. There are four configuration options: [Enabled], [Auto], [Disabled] and [UEFI Setup Only]. The default value is [Enabled]. Please refer to below descriptions for the details of these four options: [Enabled] - Enables support for legacy USB. [Auto] - Enables legacy support if USB devices are connected.[Disabled] - USB devices are not allowed to use under legacy OS and UEFI setup when [Disabled] is selected. If you have USB compatibility is-sues, it is recommended to select [Disabled] to enter OS.[UEFI Setup Only] - USB devices are allowed to use only under UEFI setup and Windows / Linux OS.

Legacy USB 3.0 Support
Use this option to enable or disable legacy support for USB 3.0 devices. The default value is [Enabled].

bonjour

quelqu'un pourrait il me dire s'il a déjà essayé d'installé windows 10 sur cette carte mère avec le logiciel rufus ? (qui permet de faire une clé usb bootable avec windows dessus) ?

car j'ai des doutes sur un truc : la carte mère a t elle un vrai BIOS UEFI ?
car a bien y regarder, çaz ressemble quand même à un ancien BIOS mais avec une interface de configuration de type UEFI ...

De plus dans le BIOS il n'y a aucune possibilité pour enlever le boot secure.donc je me demande si le bios n'est pas qu'un mode MRB.

Je demande cela car dans rufus il faut régler soit en GPT (bios UEFI) ou soit en MRB (ancien BIOS)
et j'ai besoin d'installer win 10 sur un nouveau ssd et je possède cette carte mère.... et je n'ai rien trouvé sur le net.

Merci encore pour toute aide

cordialement


Je n'ai jamais eu de problème pour booter une install sur cette carte mère là. Elle est UEFi. Utilise l’outil de Microsoft https://www.microsoft.com/fr-fr/sof [...] /windows10[/url]

Voici la procédure, page 75 du manuel:
Installing OS on a HDD Larger Than 2TB in AHCI Mode
This motherboard adopts UEFI BIOS that allows Windows ® OS to be installed on a large size HDD (>2TB). Please follow the procedures below to install the operating system.
1. Please make sure to use Windows ® Vista TM 64-bit (with SP2 or above) or Windows ® 7 64-bit (with SP1 or above).
2. Press <F2> or <Delete> at system POST. Set AHCI Mode in UEFI Setup Utility > Advanced > Storage Configuration > SATA Mode.
3. Choose the item “UEFI:xxx“ to boot in UEFI Setup Utility > Boot > Boot Option #1. (“xxx” is the device which contains your Windows® installation files. Normally it is an optical drive.) You can also press <F11> to launch boot menu at system POST and choose the item “UEFI:xxx“ to boot.
4. Start Windows ® installation.

Vérifie ta config SATA en AHCI, et dans ton cas ça ne sera pas optical drive mais Mass Storage ou quelque chose semblable

Vérifie ton branchement, pors Intels recommandés
We recommend to use Intel ® Z77 SATA ports (SATA3_0,SATA3_1, SATA2_2, SATA2_3, SATA2_4 and SATA2_5) for your bootable devices.

Ici AsRock Z77 Extreme4 + AsRock Z77 Extreme6 + AsRock Z77 Extreme9.

J'ai installé toutes ces cartes avec une clef USB Rufus et Seven64 SP1 FR Ultimate. Je ne vois pas pourquoi on ne pourrait pas faire pareil avec Windows10.

Tous mes disques sont formatés en GPT. Ici une procédure pour vérifier le type de son disque: https://www.chassimages.com/forum/i [...] msg8233858

Toutes mes cartes tournent avec CSM = Yes & Secure Boot = No

J'ai migré l'Extreme9 de Seven64 en Win11 en suivant cette procédure: https://www.chassimages.com/forum/i [...] msg8256890
Il y a eu un truc étrange au premier boot avec Win10. Un thermomètre m'a indiqué une MAJ. Je pense que c'est l'UEFI de l'extreme9 qui s'est mis à jour.

Dans Win11, GPU-Z indique si la carte graphique est UEFI. C'est Non pour ma Radeon HD7990 Sapphire et Oui pour ma R9 280X Gigabyte.

Bref on peut profiter de la modernité UEFI avec ces cartes sans s'embêter avec des blagues genre TPM, Fast Boot, Secure Boot et tutti-quanti...

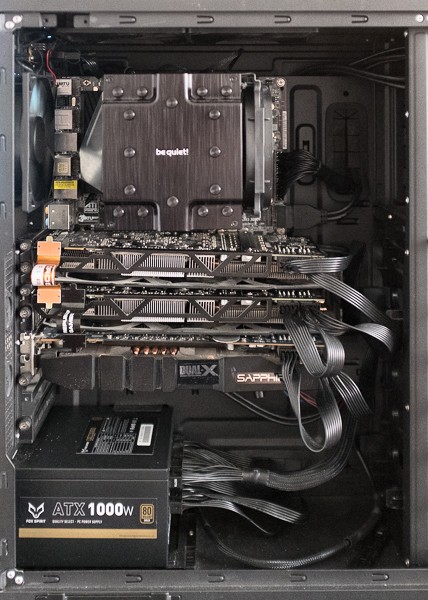

AsRock Z77 Extreme9 avec Tri Cross Fire Radeon R9 280X (deux Gigabyte et une Sapphire)

merci beaucoup pour vos 2 réponses. je vais en tenir compte quand je réinstallerai ... d'ici peu.
Col Hanzaplatz, quand tu mets : Toutes mes cartes tournent avec CSM = Yes & Secure Boot = No

tu les trouvent où ces 2 options dans le bios des azrock ? sur le bios de ma z77 exteme4 je ne l'ai aps trouvé

Onglet Security

Col Hanzaplast, tu envisages d’investir dans un pied de carte graphique ?

https://www.amazon.fr/support-carte [...] +graphique



merci beaucoup
mais j'ai tjs le pb ... impossible à trouver CSM = Yes & Secure Boot = No dans le bios ... rien dans l'onglet security et dans les autres.

Je n'ai que ça :



j'ai aussi besoin d'aide pour d'autres réglages du bios, qui concernent la répons juste plus haut que bluehangel m'a donné :

Voici la procédure, page 75 du manuel:
Installing OS on a HDD Larger Than 2TB in AHCI Mode
This motherboard adopts UEFI BIOS that allows Windows ® OS to be installed on a large size HDD (>2TB). Please follow the procedures below to install the operating system.
1. Please make sure to use Windows ® Vista TM 64-bit (with SP2 or above) or Windows ® 7 64-bit (with SP1 or above).
2. Press <F2> or <Delete> at system POST. Set AHCI Mode in UEFI Setup Utility > Advanced > Storage Configuration > SATA Mode.
3. Choose the item “UEFI:xxx“ to boot in UEFI Setup Utility > Boot > Boot Option #1. (“xxx” is the device which contains your Windows® installation files. Normally it is an optical drive.) You can also press <F11> to launch boot menu at system POST and choose the item “UEFI:xxx“ to boot.
4. Start Windows ® installation.

Vérifie ta config SATA en AHCI, et dans ton cas ça ne sera pas optical drive mais Mass Storage ou quelque chose semblable
------------------
voici mes réglages :

pour le point 2 de la procédure p 75



pour le point 3



je n'ai pas UEFI:xxx dans boot option #1 mais windows boot manager. en fait au démarrage j'ai le choix entre win10 ou aoemi backupper car j'ai fait des sauvegardes systeme avec. et je choisis win 10 et ça lance alors sur le AHCI p0 : saamsung SSD 860 evo 50 (où est instalé win10).

pourquoi n'ai je pas UEFI:xxx comme indiquer dans la procédure ?

dernier point :

"Legacy USB Support
Use this option to select legacy support for USB devices. There are four configuration options: [Enabled], [Auto], [Disabled] and [UEFI Setup Only]. The default value is [Enabled]. Please refer to below descriptions for the details of these four options: [Enabled] - Enables support for legacy USB. [Auto] - Enables legacy support if USB devices are connected.[Disabled] - USB devices are not allowed to use under legacy OS and UEFI setup when [Disabled] is selected. If you have USB compatibility is-sues, it is recommended to select [Disabled] to enter OS.[UEFI Setup Only] - USB devices are allowed to use only under UEFI setup and Windows / Linux OS."


j'ai ça :



est-ce le bon réglage ?
où j'ai un doute c'est qu'il est écrit :
"USB devices are allowed to use only under UEFI setup and Windows / Linux OS."
et pour moi, le réglage n'est pas celui-ci mais 'enable'

que dois je faire ?

voilà ma config :



encore un truc ... dans le bios je n'ai pas accès à la souris. le pointeur est là comme on le voit sur la capture :



je me promène dans le bios avec les touches du clavier uniquement.

désolé pour la longueur mais encore merci pour votre disponibilité.

cordialement







Ton BIOS date de la préhistoire. Installe le 2.90, dernier stable, et tu découvriras de nouvelles options possibles dans le BIOS.

A télécharger ici: https://www.asrock.com/mb/Intel/Z77 [...] r.asp#BIOS

- même remarque, maj du bios
- Windows boot manager: c'est OK

le périphérique UEFI:xxx c'est surtout via la touche F11 au démarrage, dans le menu de sélection du périphérique de boot.
Désactive le full screen logo dans un premier temps, tu le remettra plus tard.


ok mais quelle est la meilleure methode pour flasher le bios ? la plus sûre et celle qui craint le moins ...
je n'ai jamais fait et craint un peu  de le faire ...

Tu télécharges le fichier "Z77 Extreme4(2.90)ROM.zip" à partir de la ligne Instant Flash, tu dézippes et copies Z77EXT42.90 sur une clef USB.
Une fois dans le BIOS tu vas dans Advanced/Instant Flash et tu sélectionnes le fichier.

Le processeur le plus costaud pour ces cartes est le i7-3770K et il faut se rappeler que pour le format LGA1155:
Sandy Bridge = PCIe 2.0 par exemple i5-2500K
Ivy Bridge = PCIe 3.0 par exemple i7-3770K.

Je crois que le pied de soutien pour carte graphique correspond plus aux CG vraiment lourdes comme les NVIDIA 3xxx.

je disais ça pour les cartes graphiques qui penchent un peu sur la photo, et en crossfire, permet de maintenir un espacement pour le flux d'air   ;-)


Je n'ai pas tout compris ce que tu voulais dire ... désolé.


j'ai ça (rapport gfxplorer) :

Central Processing Unit (CPU):

Manufacturer (signature): Intel® Corporation (GenuineIntel)
Model: Core i7-3770
Specifications: Intel64 Family 6 Model 58 Stepping 9
Clock speed (current / base): 3401 MHz / 3401 MHz


Socket type: CPUSocket
Cache memory: L1 1024KiB, L2 128KiB, L3 8192KiB
Number of cores (physical / logical): 4 / 8

C'était pour répondre aussi à un message plus haut. Ton Core i7-3770 est OK.

Il faut se lancer dans la MAJ du BIOS.

Bonjour

C’était juste pour ma curiosité …

Ok je vais flasher mon bios pour la version 2.9 mais avant j’ai encore besoin de quelques précisions.

J’ai bien lu le tuto de asrock pour l’instant flash :
https://www.asrock.com/support/BIOSIG.fr.asp?cat=BIOS7
j’ai aussi vu ce tuto toujours sur le site d’asrock :
https://www.asrock.com/support/BIOSIG.asp?cat=BIOS10

Mais il y a une petite différence entre les 2.
Dans le 2eme tuto au point 8 : « After the system restarts, press [F2] to enter the BIOS setup utility during boot up. In Exit menu, please select "Load Default Settings" and press [Enter] to continue. Select "Exit Saving Changes" and press [Enter] to exit the BIOS setup utility. Now, the system is booting up with new BIOS. »
Cette procédure n’apparait pas dans le 1er tuto qui me concerne. Que dois je faire donc une fois mon bios flashé ? rebooter le pc après le flash et entrer à nouveau dans le bios pour charger «Load Default Settings" puis sortir par « exit saving changes » et relancer ensuite le pc ?
Ou dois-je m’en tenir uniquement au 1er tuto sans tenir compte de ce petit rajout ?

Encore une bricole :
- Sur la clé usb, je vais mettre le bios que j’ai téléchargé : Le 2.9. Mais ce fichier bios  nommé ‘Z77EXT42.90’ est dans un dossier nommé ‘ Z77 Extreme4(2.90)ROM’
Sur la clé usb dois-je mettre que le fichier ‘Z77EXT42.90’ ou le dossier ‘‘Z77EXT42.90’ avec son fichier ‘‘Z77EXT42.90’ dedans ?

- J’ai actuellement le bios 2.0. Comment faire pour en faire une sauvegarde ? car en cas de pb je pourrais le remettre. Mais je n’ai pas trouvé d’endroit sur le net où tous les anciens bios de cette carte mère sont stockés.

cordialement

le "Load Default Settings" dans ton cas est une chose à faire. Il y a trop de différences de version pour ne pas le faire. Cela va initialiser tous les paramètres du nouveau bios, et ne pas se récupérer un bug causé par une mauvaise "ancienne" valeur.


le "Load Default Settings" dans ton cas est une chose à faire. Il y a trop de différences de version pour ne pas le faire. Cela va initialiser tous les paramètres du nouveau bios, et ne pas se récupérer un bug causé par une mauvaise "ancienne" valeur.


Pas d'importance, l'utilitaire va scanner la clé et te lister les possibles:


En cas de problème, tu ne pourras pas remettre l'ancien bios. De plus le 2.90 est vivement conseillé, donc en cas de soucis c'est celui là qu'il faudra remettre.

Lorsque tu flashes un bios: tu prends ton temps, tu vérifies, tu ne touches à rien, tu laisses le PC faire, tu attends. et attention au cordon d'alimentation (pas les pieds !  )

merci beaucoup. je fais ça dès que possible demain.

le pc est branché sur onduleur ... donc normalement pas de soucis

je vous tiens au courant



bonjour

je flash cet après midi.
je viens de bien relire la procédure.

c'est bien cette option en bleutée sur la photo (load UEFI DEFAULTS) que je dois faire à la fin ?






oui

et clé usb formaté en fat32

je viens de flasher le bios masi ça n'a rien fait. je m'explique :

- clé en fat 32
- fichier 'Z77EXT42.90’ mis à la racine de la clé. il est seul sur la clé.

- je selectionne 'instant flash' dans le menu 'advanced' du bios
- le fichier 'Z77EXT42.90’ est bien reconnu. il s'affiche dans la fenêtre.
- je selectionne 'refresh device'

- ça travaile 5 seconde (assez rapide)
- je sors du bios par 'save changes and exit'

-le pc redémarre, je rentre à nouveau dans le bios pour faire 'load UEFI defaults' mais avan je veux vérifier que le bios n'est plus en version 2mais en 2.9.
je vais donc dans le 1er menu du bios 'Main'

et dans la 1ere ligne 'UEFI version' il est toujours marqué : Z77 extreme4 P2.00

aucune trace du 2.9

Je recommence donc l'opération du flashage mais c'est toujours pareil. l'opeéation n'a visiblement pas été prise en compte. !!!???

je n'ai donc pas fait 'load UEFI defauts' car ça n'a pas flashé.

qu'est ce qui n'a pas marché ?

quand j'ai essayé de flasher la 2eme fois j'ai fait une video. Je l'ai mis là si vous voulez vous rendre compte : https://www.grosfichiers.com/4bsZL99NZ45

merci encore

ça y est c'est fait ... ne tenez pas compte du message précédent.

en fait je n'avais pas choisi la case où il y avait le nom du bios. ouf ...




cela m'a rajouté quelques trucs en + dans le bios dont le boot secure :



maintenant que je peux activer ou pas cette option, faut il que je l'active ?

et que faut il que je règle et comment dans le bios ? les trucs importants avec win 10 ? maintenant que j'ai le dernier bios

dernière question : pour naviguer dans le bios avec la souris, que faut il que je fasse ? car je fais tout au clavier. le pointeur est bien affiché à l'écran mais impossible de s'en servir.

merci merci

Pour la souris vérifie que les ports sont bien validés dans le BIOS et essaye toutes les prises on ne sait jamais...

Maintenant que tu as Secure Boot à Non il faut vérifier CSM à Oui et tester la clef USB d’installation.

Hello ! J'ai une petite config z77 3570k DELID 4.7 GHz @ 1.25 s, 8go si ça interesse du monde.
J'ai aussi un AIO 240 et dark rock 2 en Ventirad au cas où

Bonjour

J'utilise toujours cette carte mere qui date mais fonctionne encore bien.

le bios est le 2.90

je n'arrive pas a trouver dans le bios les options :

- Bios mode legacy/compatible ou Bios CSM

A t on le choix des 2 (soit l'un soit l'autre)

ou alors le bios est-il obligatoirement UEFI avec la version 2.90 de ce bios ?

je crois que je n'ai pas tout compris ?

Quelqu'un peut il éclairer ma lanterne ?

Merci encore pour votre aide. cordialement


Onglet security de mémoire

L'option CSM se trouve dans Advanced/ACPI Configuration.

En bas de l'onglet OC Tweaker se trouvent trois mémoires pour sauvegarder les réglages du BIOS. C'est très pratique.

Quand on a une configuration qui fonctionne bien, on ne touche à rien !
