Reprise du message précédent :


Je vais encore regarder, le chargeur sera probablement un Lii500, reste juste à savoir quel tech et marque pour les AAA.
Pour info j'ai plein de chargeurs chinoisium à l'abandon depuis mon époque vapote, un Energizer fast charge dont je me méfie comme la peste, et mon daron qui a eu l'incroyable idée d'acheter un chargeur Carrouf (qui a quand même bien aidé pour charger les accus du Panasonic anti spam TGH-710, la base refusait de les charger). Pour les accus existants (incluant ceux de mon daron) ils sont vieux, c'est la fête aux marques et ampérages différents. Bref, probablement un petit tour à la déchetterie s'imposera une fois testés

Pour les petits appareils électroniques et les batteries chaque grande surface / magasin qui vend ce genre de choses à un espace recyclage, pas besoin d'aller à la déchetterie.

@bersac Pour finir, existe-t-il un chargeur fiable pour mesurer la résistance interne des NiMH? Ou un outil simple d'utilisation ?

Merci

Réponse courte, non.

J’avais testé divers chargeurs ici. Le plus proche de la mesure normalisée IEC était le SkyRC MC3000 qui est cher et complexe à utiliser.

Le résultat de la mesure d’une résistance interne Ri d’un accu ou d’une batterie dépend des conditions de mesure car ce ne sont pas des éléments linéaires. Strictement parlant, la loi d’ohm ne s’applique pas. Par ailleurs, une Ri se compte en mΩ. C’est tout petit. Le moindre très bon contact, la moindre très bonne connexion, c’est 1 mΩ.

La mesure de l’impédance interne Zi est beaucoup plus simple à réaliser et fournit des résultats répétables. Cela donne une indication sur le courant max de décharge ou permet de trier des accus de récupération par exemple.

Cependant, d’après mes différentes mesures, l’impédance interne varie assez peu dans la vie d’un accu, comparativement à la résistance interne, et ne permet donc pas d’évaluer son état de santé.

Un impédancemètre est facile à utiliser et peut correspondre à certains besoins. De plus, il est capable de mesurer de très faibles résistances, comme un shunt par exemple, en négligeant l’inductance pour les puristes, ce que ne peut faire un multimètre classique.  Je peux t’en conseiller un si tu le souhaites mais je n'ai pas les refs sous la main. Je regarderai à midi ou ce soir.

Rappel pour ceux du fond de la classe :

• Ri = dU/dI : mesure en courant continu
• Zi = dU(t) / dI(t) : mesure en courant alternatif, pris généralement sinusoïdal à 1 kHz.

Volontiers, jai vu que Vapcell en avait proposé un par le passé, et les résultats semblaient plutot bons.

Ps: Le YR1030. Vapcell en etait peut-être uniquement distributeur, parce que il existe un YR1030+ sur des sites de vente, parfois vendu sous la marque kichi, parfois YaoRea (=YR).

Le YR1030 est très bien, j'en ai un depuis des années. Le menu est en chinois sur ma version.

Cependant, le FNIRSI HRM-10 est un cran au dessus. Voir le test d'Elektor.

Pour mesurer les accus cylindriques, le "Kelvin Clip" fourni avec la version de base de mon lien n'est pas pratique. Les pinces doivent être écartées et la pression de contact est difficile à appliquer pour une bonne mesure. Je te conseille :

• soit le full set fourni avec le "Tester Clamp" ; vérifie la longueur et le diamètre autorisés, je n'en ai pas ;
• soit d'en fabriquer un. C'est ce que j'ai fait car lorsque je l'ai acheté, l'option n'était pas disponible. Si tu es partant, je te rechercherais les éléments nécessaires et le brochage de la prise.

Le Fnirsi permet également de mesurer les batteries au plomb des voitures, pas le YR1030.

J'en remets une couche : impédance et résistance internes sont deux grandeurs différentes. Il n'existe pas de corrélation triviale entre elles. Exemples :



Note : pour la mesure des Ri, l'auteur a sensiblement modifié le protocole exposé dans la norme IEC.

L'idéal est de faire une mesure de l'accu neuf, de la noter, puis de comparer l'évolution. Voici mes propres mesures de tous les accus neufs qui me sont passés dans les mains depuis que je possède le YR1030. C'est surtout la corrélation Zi vs courant max de décharge qui m'intéresse. Les fakes sont très faciles à identifier, voir les 25R qu'un parent avait acheté sur Cdisc...pour que je les installe sur sa perceuse type Dremel de chez Lidl.

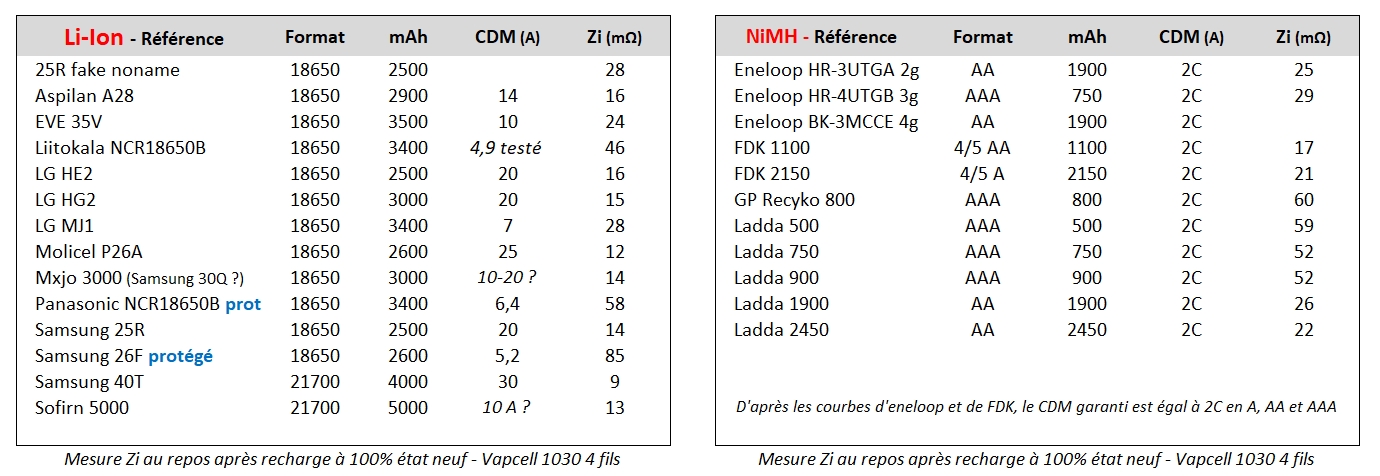

Pour t'illustrer la variation entre un accu neuf et un accu rincé, voici l'évolution d'un Samsung 25 R :

• Impédance interne : 14 ->  ~ 25 mΩ
• Résistance interne : 20 -> ~ 60 mΩ

Accu rincé pour moi = SOH < 70%. Autant je garde les Ni-MH jusqu'à leur mort, en finissant leur vie dans des appareils peu gourmands, autant, je ne prends pas de risque en Lithium pour quelques euros.


Les résultats entre le FNIRSI et le YR1030 sont proches. Forcément, il y a de petits écarts, comme entre tout appareil de mesure grand public.

Merci beaucoup. Tout de suite, d'aspect extérieur, le FNIRSI paraît mieux fini, et il y a aussi un kit pour tester les accus.

En suivant les commentaires d'un site à lautre, je suis tombé sur cette revue :
https://www.keepontesting.com/post/ [...] d-feelings

L'auteur y affirme que le HRM10 est peu utile pour évaluer l'usure des accus, par qu'il mesure la "résistance métallique" (methode AC) et non la "résistance ionique" (méthode DC). Ça recoupe peut-être ton commentaire sur la mesure d'impédance plutot que de résistance ?

Oui, ça rejoint mon constat sur la difficulté d'évaluer le SOH avec une variation de d'impédance interne dans le temps. Par contre, je suis prudent sur l'explication. Quand on mesure aux bornes d'un dipôle, on prend en compte la totalité des éléments qui le constituent.

Le schéma équivalent d'un accu est très complexe. Ca cause impédance de Warburg, un truc pour les doctorants de dernière année

Source

Ce qui est sûr, c'est qu'une résistance interne d'un accu parle bien à un électricien/électronicien, une impédance interne, moins.

Il n'en demeure pas moins que ce type d'impédancemètre peut avoir une certaine utilité.

Sinon, une mesure de résistance interne IEC se fait idéalement avec un banc d'essai constitué d'une charge électronique programmable et d'un voltmètre connecté à un PC en adoptant une mesure 4 fils dite Kelvin.


Hello,

J'ai 4 piles rechargeables HR14 (format C) qui ne sont pas reconnues par mon chargeur Liitokala Lii-500S. Je n'ai que le message "err" pour les 4 piles.

Y a-t-il un moyen de les tester pour vérifier qu'elles sont "mortes" svp?

Salut Mountain Dew,

Il est fort probable que la tension des accus soit trop faible pour être détectés par le chargeur.

Branche donc chacun d'eux en parallèle d'une pile 1,5 V chargée pendant une trentaine de seconde.

En parallèle signifie les (+) reliés ensemble et les (-) reliés ensemble. Tu prends 2 bouts de fil, deux trombones, ce que tu as sous la main.

Bon j’ai testé dans un premier temps la méthode de mettre une pile AA, lancer la recharge, et vite swapper avec une pile C. Ça semble fonctionner pour l’instant, la charge est lancée…

Salut,

Suite à mon achat d'un chargeur Anker 250 W j'essaye de l'utiliser pour tout charger sur mon bureau, et notamment pour remplacer le bloc d'alimentation d'un chargeur SKYRC MC3000.

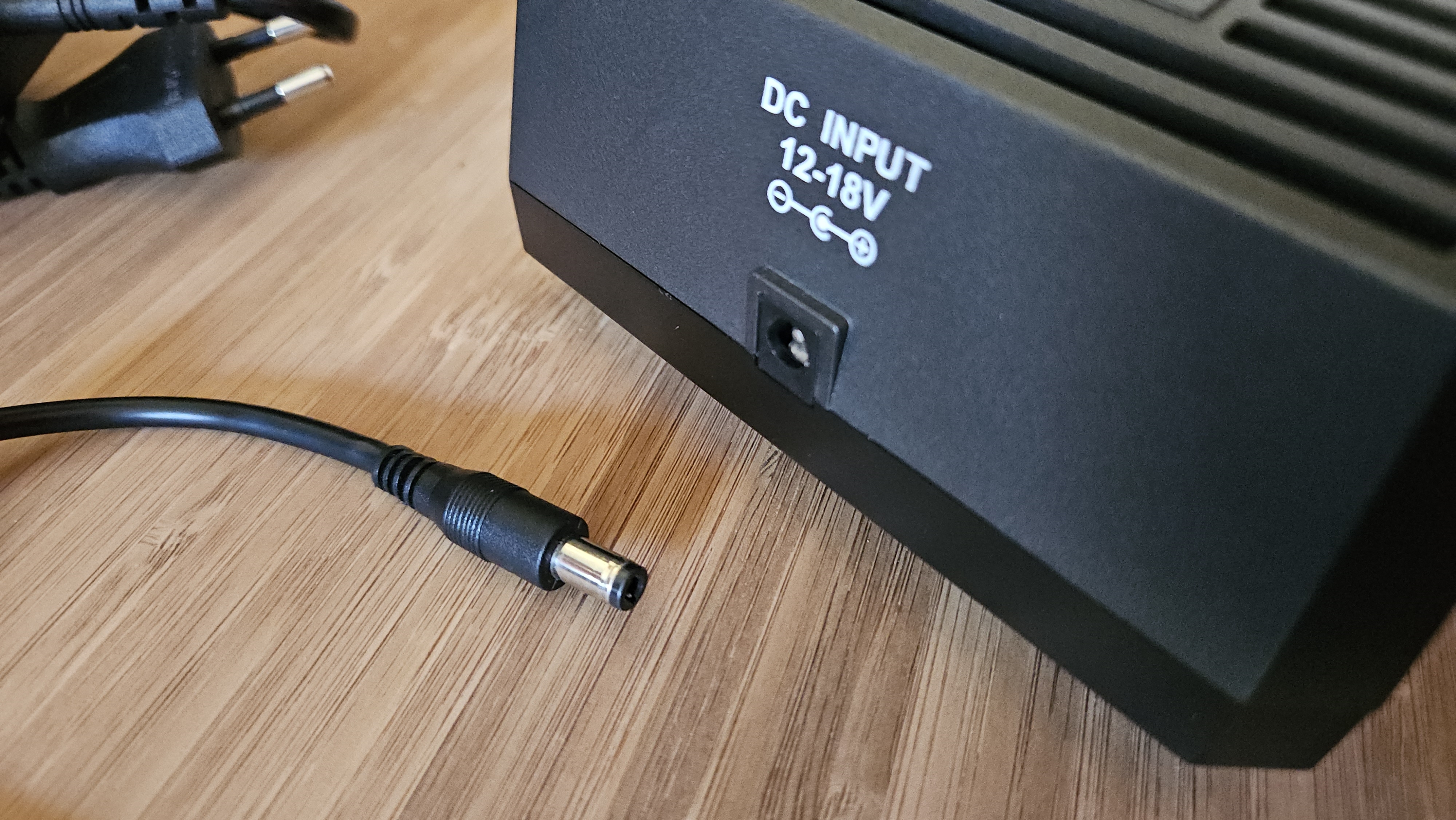

Voici le format de connexion avec le câble d'origine du bloc d'alimentation :

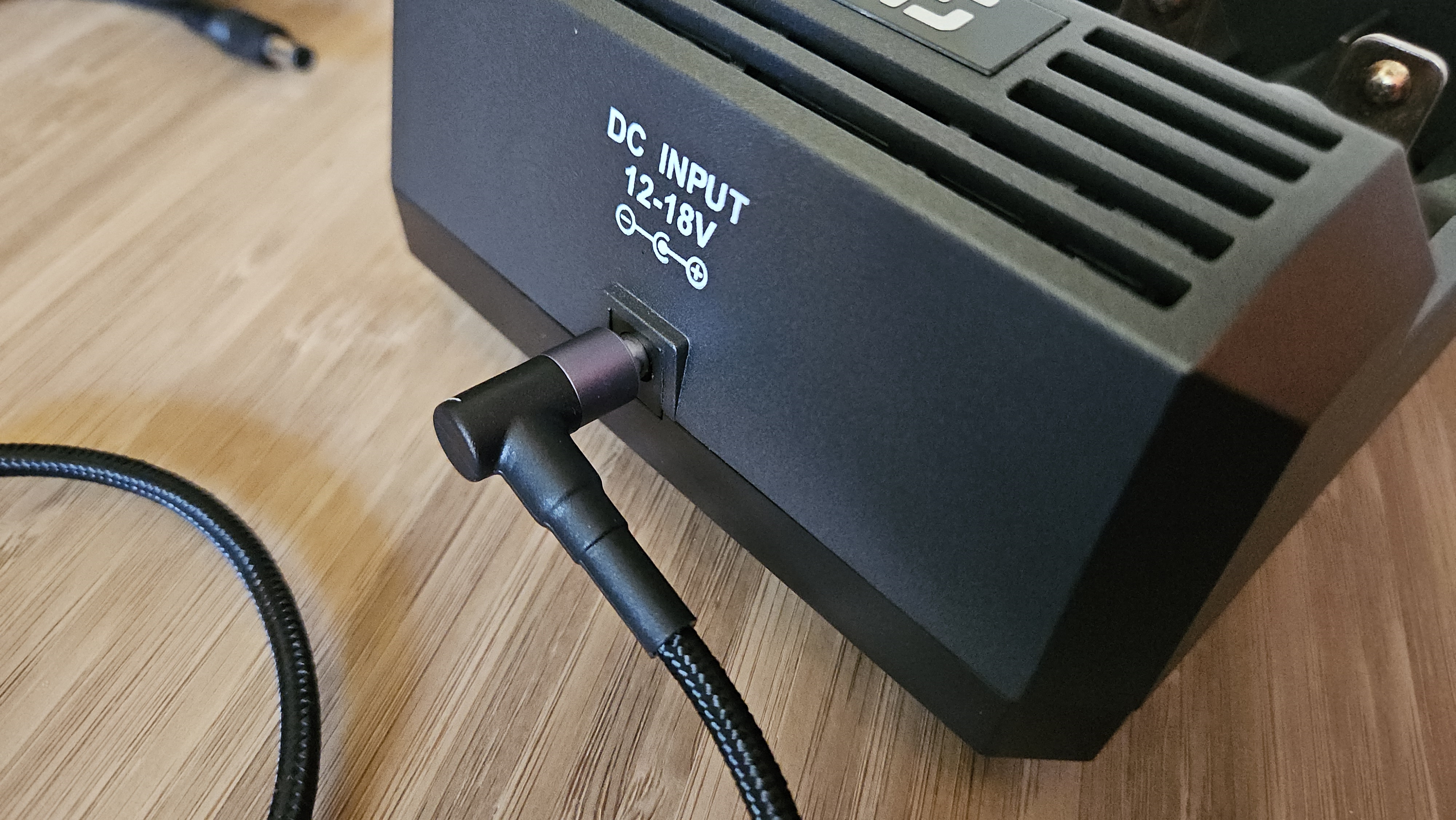

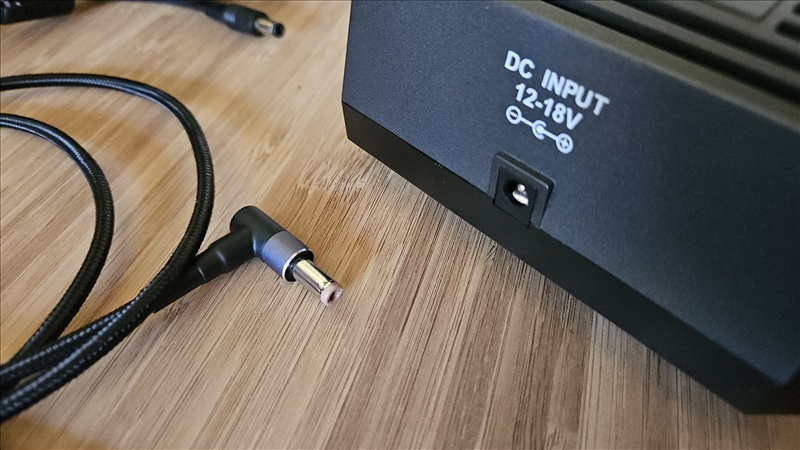

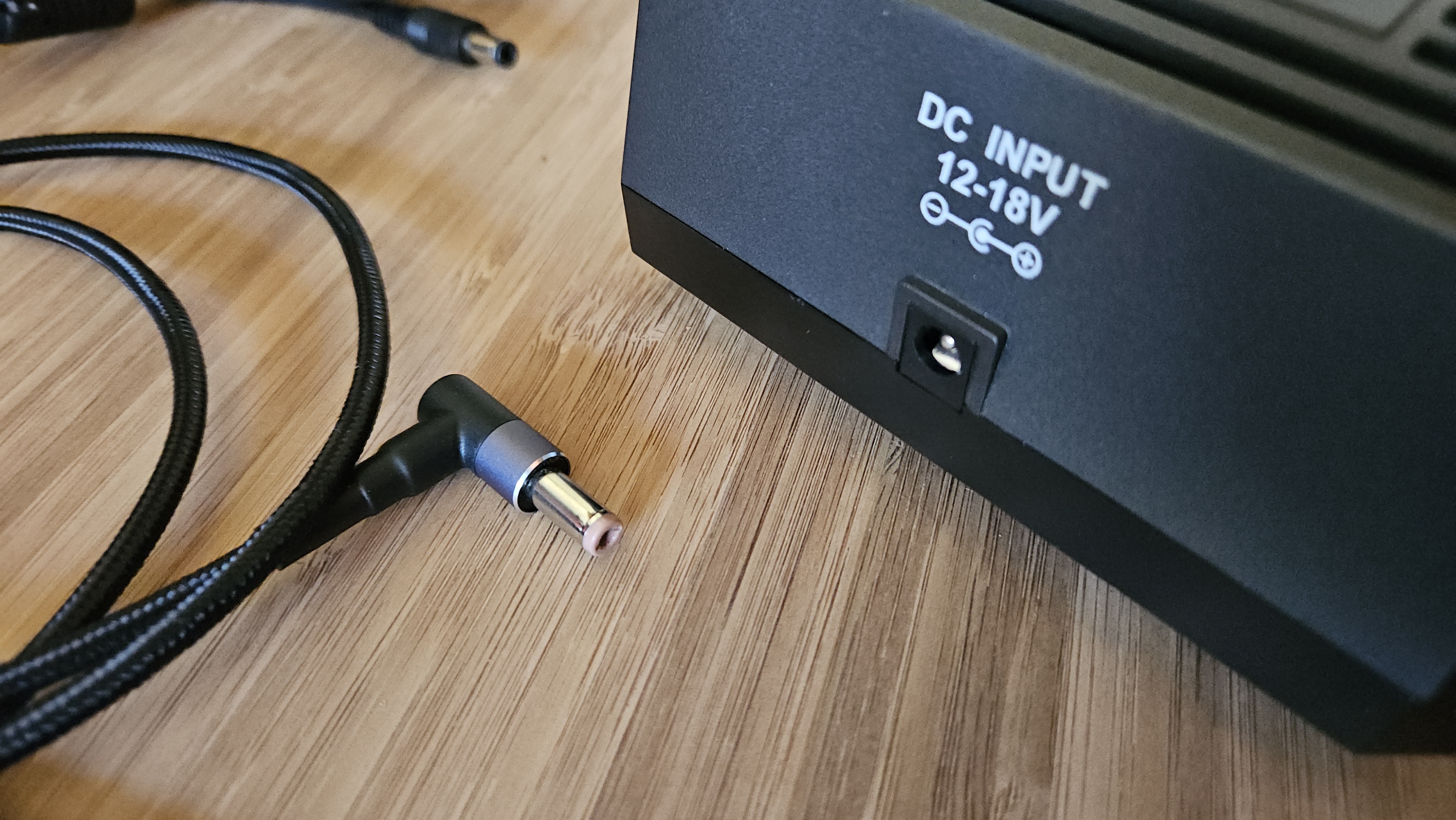

Voici le câble USB-C / DC que j'ai commandé et qui semble au bon format (5.5x2.5) car il rentre dans le SKYRC :

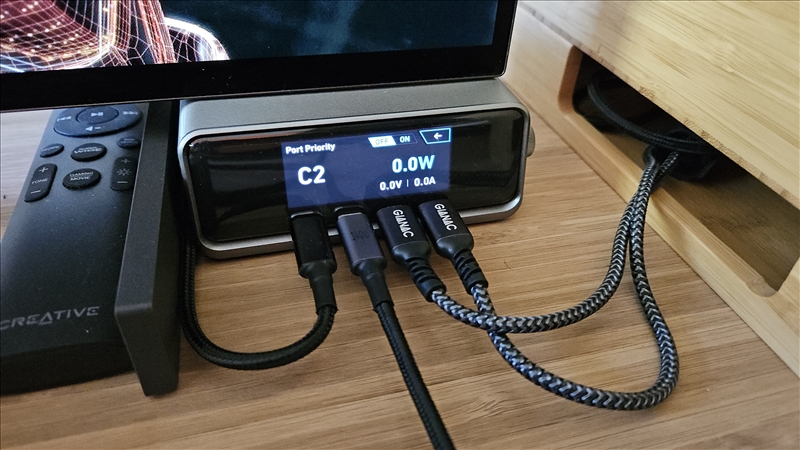

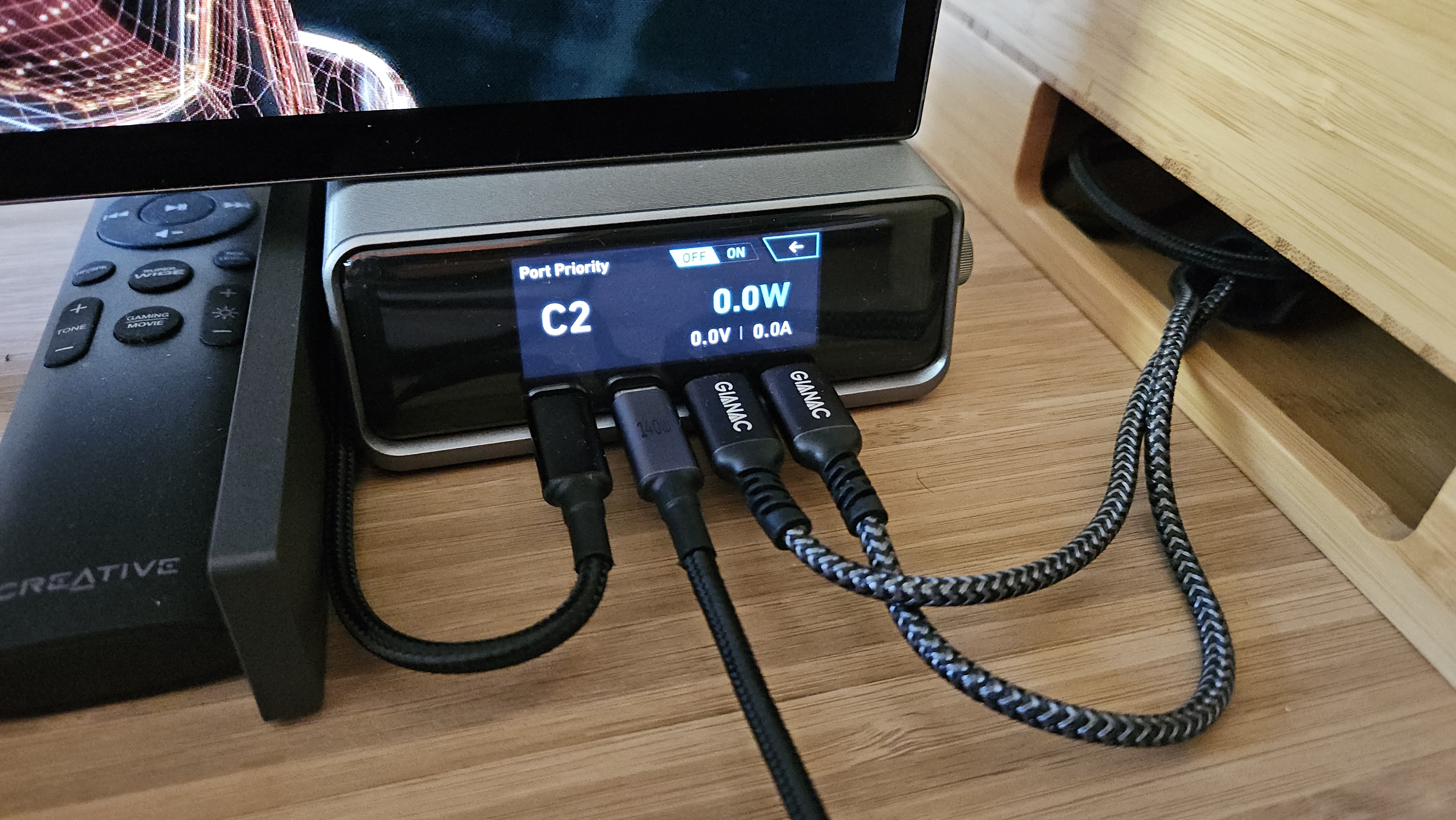

Mais côté chargeur ANKER rien ne se passe :

Est-ce que ce n'est pas possible d'alimenter le SKYRC avec le ANKER ?

Ou bien est-ce le câble qui n'est en fin de compte pas adapté ? Même si son diamètre semble OK ?
(une fois branché dans le SKYRC, il dépasse de 5mm, est ce que ça peut empêcher le contact électrique ?)

EDIT : j'avais mal enfoncé le câble côté chargeur ANKER...

Le SKYRC s'allume désormais mais affiche "Input Volt Too High".

Côté ANKER ça essaye de charger à 19.8V / 0.1A.
J'essaye de voir si on peut réduire la tension depuis l'application ANKER mais je n'ai pas l'impression...
Pourtant le chargeur est sensé pouvoir délivrer différents voltages/ampérages.

La puce du câble de charge doit demander du 20V donc ton super chargeur lui donne 20V. Y'aurait fallu une version 15V


Merci pour l'info.

Je peux toujours faire un échange.
Ce modèle conviendrait donc : https://www.amazon.fr/dp/B0F337X84V

EDIT : je voudrai faire de même pour alimenter un SKYRC D200Neo.
C'est à dire utiliser un cable USB-C / XT60 pour l'alimenter, comme celui-ci.
Cette fois pas de contrainte de voltage comme pour le MC3000 je pense, car le bloc d'alim semble intégré au D200Neo.
Donc indépendamment du cable, il devrait réclamer la bonne tension au chargeur ANKER.

Merci jai commandé sur le site du fabriquant, mais il y avait peut-être moins cher en passant par un vendeur lambda en Europe.

Dernière question pour finaliser mon équipement: Vous avez acheter le Vapcell sur quel site?

Alibaba demande 17euros de fr[:]ais de port pour une livraison rapide, sinon cest 6 euros pour une livraison estimée ... au 21 octobre.

Non, ce n'est pas comme ça que ça fonctionne.

Ton chargeur Anker sélectionne la bonne tension, grâce au protocole "USB-C Power Delivery". Il faut que l'équipement à charger soit connecté en USB-C, et soit compatible avec cette norme.

Dans ton cas, c'est ton câble (équipé d'une puce qui gère le protocole "Power Delivery" ), qui envoie l'information à ton chargeur Anker, de la bonne tension à fournir.

Si tu fais allusion au Vapcell YR1030, je l'avais acheté chez Ali en 2017 ~ 55€. Le SKU a été supprimé. J'avais été très mécontent de recevoir un appareil à l'interface chinoise, sans l'emballage d'origine. J'avais ouvert un litige et même écrit au fabricant qui m'avait envoyé une doc en anglais, ce qui m'a permis de l'utiliser. C'était peut être un modèle du marché gris ou  "tombé du camion" comme on dit.

A l'époque, l'offre de ce type d'appareil était restreinte. L'YR1030 me semblait un cran au dessus du SM8124A très populaire mais cheapos d'aspect.

Aujourd'hui, en 2025, l'YR1030 a un intérêt limité.

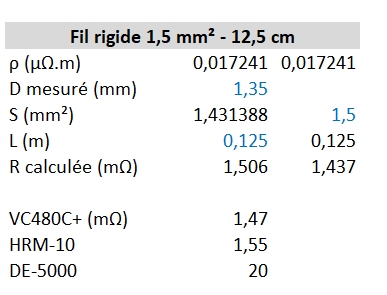

Pour ceux que ça intéresse, j'avais fait une mesure comparative de très faible résistance, avec un bout de fil 1,5 mm² ~ 1,5 mΩ :



J'avais mesuré le diamètre du fil car les appellations 1,5 mm², ... sont commerciales et ne sont pas exactes.

Le HRM-10 se défend bien et montre l'intérêt de ce type d'appareil pour mesurer de très faibles résistances, non réalisable avec un multimètre classique.

Le VC480+ de chez Vici est un vrai milliohmètre avec mesure kelvin. Je pensais aussi avoir intégré le Vapcell, mais non, pourquoi, je ne me souviens pas.

Edit : j'avais réalisé un adaptateur avec pinces kelvin pour le Vapcell YR. Pour info, il utilise une mesure 3 fils et non 4 fils.

Non pardon je voulais parker du Vapcell S4 que tu suggères régulièrement.

J'ai acheté le Vapcell S4+ V1 en 2020 sur un shop chinois en ligne qui a fermé depuis. Aujourd'hui, c'est la  version est v3 qui est vendue, avec quelques améliorations.

Chez Ali, actuellement tu peux bénéficier d'un coupon de 5 € pour un achat > 30 €, ce qui le met à ~ 42€, fdpi.

Il est parfois proposé sur des sites de vente de lampes torches comme Wurkkos ou Sofirn à un prix sensiblement moindre en période de promo mais rien de foufou.

Bien choisir la version EU.


Je vois que le SKYRC D200Neo accepte 10-30V en Input, côté XT60, dont ça devrait aller avec à peu près n'importe quel cable USB-C/XT60.
Sachant que le chargeur ANKER envoie 3 voltages possibles :
9,0V ⎓3,0A
15,0V⎓3,0A
20,0V⎓5,0A

Je viens de recevoir le HRM10, commandé directement chez FNIRSI et arrivé en une semaine.

Mais je viens de tomber sur une video tuto sur youtube, et de fil en aiguille une boutique d'Évreux qui distribue certains des produirs FNIRSI en France:
https://jeulin.com/polytech_fr/298313.html

Le Vapcell arrrivera dans quelques jours.

Salut à tous,
J'avais des piles rechargeables Amazon Basics (vertes) qui sont toutes HS.
Je souhaite donc me refaire un petit stock, que conseillez vous ? Eneloop, Ikea ?

Mon chargeur acheté il y a de nombreuses années est un TechnoLine BC700.
Il fait toujours l'affaire ou je profite de l'achat de nouvelles piles pour prendre un pack avec un chargeur ?

Ikea = eneloop d'ancienne gen, ca reste la super affaire en Made In Japan à 5€ le paquet.

Le BC700 il date pas mal maintenant, et sur les FAD il est pas top top.

Essayes d'en trouver un plus récent quand même.

J'ai oublié de préciser que je cherchais des LR06 (AA)

FAD, qu'est-ce donc ?

Il y a une référence de chargeur basique ?
Je n'ai eu que des LR06 à recharger jusqu'à présent.

.
Faible  Auto  Décharge


Pour ma part j'ai acheté récemment des Ikea Ladda AA. J'avais acheté il y a quelques années des Ladda AAA dont je suis content. Dans les tableaux comparatifs, elles ont moins de cycles de recharge que les Eneloop récentes mais comme je ne les utilise pas dans des appareils très consommateurs, elles finissent par mourir de vieillesse, environ 10 ans, bien avant d'avoir effectué le nombre de cycles maximal. Donc pour mon utilisation, ça vaut le coup pour 3 fois moins cher.

Je vais partir sur les Ladda également dans un premier temps.
Ça va aller dans une veilleuse enfant qui demande 3 piles AA qui tourne 30 minutes par jour.

Et en chargeur, probablement un Lii 500 sur aliexpress n’ayant pas trouvé d’autres alternatives dans la vingtaine d’euros

Je suis très satisfait du Lii-500, davantage que le RS 1020 dont les touches sont régulièrement capricieuses, qui loupe les fins de charge à 250 mA et qui est peu lisible.

Test de Que Choisir de décembre 2023, sur 12 références testées :

1) Panasonic Eneloop Pro AA - 2500 mAh (17,4/20)
2) Ikea Ladda HR06 AA 1.2V 2450mA (16,3/20)
3) Varta AA Recharge Accu Recycled 2100 (15,9/20)
4) Amazon Basics AA Rechargeable Batteries AA - 2000 mAh (15,3/20)
5) Panasonic Eneloop AA 2000mAh (14,3/20)


J'ai cramé un clone de BC700 (technoline) après une dizaine d'années de bons et loyaux services (ouch le chargeur 12v avec le même connecteur barrel conservé "au cas où mais qui n'a jamais servi réellement" mis à côté de BC700 pendant le déménagement )

Donc je me suis remis en chasse de chargeurs mais cette fois ci modernes. J'ai un peu regardé les posts ici (comme je l'avais fait pour trouver le bc700. merci la communauté ) et j'ai quand même réussi à ne pas suivre vos recommandations cette fois

Mon cahier des charges rapidement :
- je suis le seul geek de la famille, il faut absolument que ce soit foolproof pour la charge quotidienne : on met des piles et on passe à autre chose
- Compatibilité large avec les formats de batteries et chimies ( le support du Li-ion ne sera pas du luxe avec toutes les petites voitures radiocommandées de mes filles )
- Un port input USB C en 2025 ça n'est pas du luxe (et c'est pas du tout parce que j'ai fait le mauvais branchement de transformateur précédemment )
- charge plus rapide que le BC700
- j'aimerai faire un état des lieux de mes accus et savoir si je peux vraiment dégager ceux que le BC700 refusait de recharger et que je n'avais pas encore jeté
- disponible en trois jours chrono parce que j'ai un stock d'accus mais ça va pas tenir longtemps face aux jouets de mes filles

Donc comme je n'ai pas réussi à résoudre tout avec un seul chargeur j'ai pris :
- SkryRC MC 5000 @110€ pour la maintenance des accus, la recharge de tous les trucs hors specs
- EBL 4 slots troisième génération @10€ (compatible NI-CD NI-MH LI-ION) sur prise USB C  pour le quotidien et quand j'ai besoin de charger beaucoup de piles d'un coup (les appareils de mes filles attendent   )

Le chargeur EBL est déjà arrivé   :
- y'a pas plus facile : on connecte en USB-C, on met des piles et voilà (par contre il ne fait ni cycle charge / décharge, ni charge pour le stockage ni affichage de l'état de santé réelle de l'accu)
- Il y a un témoin de charge de la pile sur 4 niveaux (0 à 3 barres)
- il accepte de recharger les accus que le BC700 refusait (mais je ne sais pas évaluer encore l'efficacité de cette charge pour le moment)
- Ils promettent une charge à au moins 90%

J'attends le MC5000 et je ferai un retour aussi complet que possible à la fois sur la capacité de charge vs l'EBL à 10€, le revive réel ou non des cellules rejetées par le BC700 via l'EBL et via le MC5000 et plus généralement de la facilité d'usage par un geek qui a des enfants de cette paire de chargeurs



P.S. j'ai un peu hésité avec le NC3000 Pro qui semblait très bien pour mon cas mais 30€ de moins pour perdre toute la flexibilité du MC5000 l'a éliminé

J'ai regardé la vidéo du SkryRC MC 5000
Et c'est 70 mm la hauteur max supportée

Donc la batterie de ma Lampe Fenix E35R , une 21700 pourtant,  ne vas pas dedans

Je ne sais pas si c’est bien ton problème mais il semblerait que les 21700 passent même celles avec protection :

https://www.reddit.com/media?url=ht [...] 576cc60d66


Effectivement elle ont l'air de passer.
Auquel cas il y aurait une erreur sur la vidéo (dimension maxi de 70mm erronée).

peut être une confusion avec le MC3000 qui était un poil plus court de ce que je comprend et qui ne permettait d'y mettre une 21700 que sans circuit de protection

Salut le Fofo.

J'ai un Lii-500. A chaque fois que j'achète des accus, je fais toujours un NOR TEST pour connaitre leur capacité réelle. Cette semaine j'ai reçu 2 18650 SONY VTC6 3000 mAh/20A acheté sur CDiscount (Aie pas la tête).

Le NOR TEST indique environ 2300 mAH et le END de fin clignote   . De plus les mR sont très élevés, 50 et 88.

Pourquoi ? Contrefaçon (il y a une étiquette blanche sur les accus) ? Lii-500 non adapté au accus à grosse décharge ?

Bref keskisspass docteur

EDIT : En regardant une video sur le LII-500, j'ai appris que le NOR TEST rechargeait les accus à 3,6V. Il faut donc refaire une charge "normal" pour atteindre 4.2V ?

Expérience un peu similaire avec les 2 boîtes de 4 AA accus Ladda 2450 mAh que j'ai achetés récemment. Le premier jeu semblait correct, par contre l'autre jeu se vidait rapidement. Des tests de décharge avec le RS 1020 et le Lii-500 ont confirmé une très grande faiblesse de ces accus. Comme je ne suis pas sûr que ces 2 appareils m'indiquent la valeur obtenue lors de la décharge, je les ai vidés avec l'Imax B6 AC qui peut ne faire que la décharge. Le premier jeu affiche 2346 mAh, soit tout de même 100 mAh de moins que la valeur annoncée et le mauvais jeu 1012 mAh. Wouaw    ! Je vais voir s'ils vont accepter de me les reprendre même si j'ai quelques doutes.

Autre questionnement, j'ai vu des accus NimH pour perceuse Makita à 10 € sur Aliexpress. Ils annoncent une capacité entre 3500 mAh et 4000 mAh suivant les marchands alors que cela doit être le même produit. Sachant que les meilleurs accus sont plutôt autour de 3000 mAh, même si j'ai pu trouver 3600 mAh chez Nkon, je me demande quelle est la capacité réelle. Proche de 3000 ou plutôt 1000 mAh ?

sjlouis, voici quelques remarques et pistes :

• 2346 mAh vs 2450 représente un écart de 4% pour des accus grand public à 1€ pièce et des mesures réalisées avec du matériel grand public également.
• Il y a quelques années, ça causait beaucoup ici ou sur des forums US de "formater" un accu NiMH pour obtenir la pleine capacité, chacun y allant de sa méthode. Je ne l’ai jamais fait et ne peux donc en dire davantage mais tu peux certainement retrouver des infos en recherchant sur le forum pour tester et nous faire un retour.
• Un fabricant comme eneloop pour comparer, charge préalablement l’accu à 0,1C pendant 16 heures. Or, cela remplit davantage les accus qu’avec une détection de fin de charge en tension ou par delta peak. Voir mes tests de remplissage. L’accu est ensuite déchargé après un temps de repos à 0,2C soit 500 mA pour cette capacité jusqu’à 1,0V. Exemple datasheet eneloop.

Pour ta batterie Makita, en général, ce sont des accus au format Sub-C qui sont utilisés. Certains peuvent atteindre une capacité de 3500 mAh. Ouvre donc ta batterie et vérifie le format. En achetant chez les chinois, tu prends le risque d'une plus grande déception qu'avec Ladda

En C oui, il peut y avoir ce genre de capacité, même jusqu'à 4500 mAh environ. Mais pas en AA où généralement le max est autour de 2500~2600 mAh pour du Ni-MH. Au dessus, c'est du vent.

Bersac, les accus Ladda à 2340 mAh, je ne vais pas les ramener, cela reste correct mais avec ceux à 1000 mAh, cela ne me semblait pas convenable. J'ai écrit "semblait" car je suis en train de refaire un test avec ces derniers et 2 ont également une capacité de 2340 mAh (il m'en reste 2 à vider). Je ne comprends pas à moins que le Lii-500 ait un problème de détection de fin de charge mais pas le Lacrosse. Il faut dire que la tension finale est moins élevée que pour les Eneloop avec le Lii-500. Je n'avais pas vérifié la tension finale avec le Lacrosse mais les accus étaient très chauds. Je l'avais déjà remarqué avec ce chargeur alors que cela ne le fait jamais avec le Lii-500. Il va falloir que je refasse des tests.

Pour la batterie du Makita, oui, ce sont des Sub-C (Sub, c'est parce que c'est plus petit que des C ?), c'est juste pour me dépanner, je n'ai pas vraiment le temps de batailler actuellement pour installer des Li-ion.. Il faut que je trouve des boitiers ou des supports assez petits pour qu'ils rentrent dans le boitier de batterie Makita. Tu nous avais indiqué ce type de boîtier : https://fr.aliexpress.com/item/1005 [...] ry_from%3A . Les accus sont bien maintenus, ils ne risquent pas de se déboîter ?
