Reprise du message précédent :
Merci beaucoup! J'avais pensé à ouvrir le Lii-100 et voir pour le courant de charge, au final ça m'évitera de faire du reverse (et l'achat d'un nouveau chargeur ). Si je m'y colle et que je modde le truc je ferai un retour, mais ça peut prendre du temps.

Edith demande (à Bersac): Perso les NiMH tu les charges à combien de "C"? (Avec un chargeur -deltaV ou autre système "intelligent" )

Entre c/4 et c/2.

Typiquement,

• en NiMH AA 1900 ou 2000 mA => 500 mA, parfois 700 mA si je suis pressé.
• en NiMH AAA 750 mAh : 200, 250  ou 300 mA selon le calibre disponible.

Avec une détection par delta peak, un courant de charge trop faible peut faire manquer la fin de charge, surtout avec des accus neufs ou bien usagés. Avec une détection en tension, no problemo mais on n'a pas la garantie que l'accu soit complètement chargé.

En fait, on parle de fin de charge pour le delta peak mais en réalité, c'est le début de la surcharge, qui entraine la baisse franche de la tension de quelques mV par échauffement.

J'ai déjà parcouru lygte mais c'est un peu touffu pour mon faible niveau, à vrai dire

J'ai parcouru NKON et le site de XTAR. J'ai repéré le XTAR VC4SL qui a l'avantage d'avoir un écran de suivi et de prendre énormément de formats, dont les 21700 protégées (j'en ai 2 avec leur powerbank mais tant qu'à faire...). Une trentaine d'euros sur NKON mais je ne sais pas s'il y a l'adaptateur QC inclus ou non. Sinon, c'est 35€ sur le site de la marque. Bon choix ?


Je vais peut-être prendre un second Lii-100 du coup et le modifier pour avoir genre 300/600mA en plus des 500mA/1A sur le chargeur non modifié que j'ai déjà.

• D'après les caractéristiques, les points forts sont le réglage du courant de charge et une grande compatibilité de taille d'accus, jusqu'à du 21700 protégé.
• L'adaptateur secteur n'est visiblement pas fourni. A prendre en compte dans le coût global si tu n'en as pas.
• Sur un forum US, plusieurs utilisateurs témoignent de charges incomplètes en NiMH. Je ne sais pas si c'est lié au modèle d'adaptateur secteur utilisé, j'ai lu en diagonale. Voir ici et là.

A savoir sur le Lii-100 :

Lors d'une charge en LiFePo, si une interruption de l'alimentation survient, au retour, le chargeur se met en Li-Ion, ce qui n'est très bon pour l'accu.

Ah c'est con cette histoire de charge partielle

Sur le site XTAR, il y a le package total à 35€ port inclus, c'est pas mal mais si c'est pour se retrouver avec des piles à moitié chargées ça me refroidit un peu. Je vais voir s'il y a d'autres choses.

Plop,

bersac, on est d'accord qu'une batterie plomb de 12 Vcc mesurée à ~2,5 Vcc, on peut considérer qu'elle est foutue ou il y a moyen de la ramener à la vie ?

Oui, la batterie est généralement HS, surtout si elle est restée déchargée de façon prolongée.

Tu peux tenter la recharge mais pour une batterie de voiture, je ne prendrais le risque de rester en panne.

Encore moi avec quelque résultats et une question concernant le Lii-100 (d'usine):

J'ai testé le courant de charge sur mon modèle: environ 522mA (pour 500mA théoriques) et environ 1,022A (pour 1A) (mesurés au BM235 qui a quelque années maintenant ). Ca me semble correct.

Comment j'ai mesuré ça: En mettant une charge active en mode tension constante (CV) 3,2V à la place de la batterie à charger (et avec un ampèremètre en série). En effet le Lii-100 sort genre 4,8V fortement limité en courant (pas mesuré en court-circuit ) pour détecter une batterie, je suppose que l'idée c'est que une batterie va "gagner" face à cette tension dont la résistance source est élevée (le courant maxi très faible) et imposer sa tension (la tension de la batterie). Le Lii-100 mesure cette tension et l'utilise pour savoir que 1) il y a une batterie et 2) pour savoir quel type.

Question: Comment faire pour mesurer correctement la tension de fin de charge (qui d'après le lien de Bersac est un poil limite pour le Li-Ion) sur cet appareil? (sans charger une vrai batterie bien sûr ) J'ai tenté d'augmenter doucement le réglage de la charge active pour simuler une batterie qui se charge progressivement et en me disant que le Lii-100 devrait passer en mode "tension constante", mais j'avais rien de cohérent au voltmètre (genre 4,2(5)V). Mauvaise méthode ou faut y aller vraiment tout tout doucement? (donc à automatiser éventuellement, mais là on s'approche encore du territoire "usine à gaz" pour un chargeur qui vaut 10€)

Aussi la résistance de mesure R10 qu'on peut modifier pour modifier le courant de charge semble directement reliée au connecteur d'alim (micro-USB) du truc, du coup l'appareil mesure aussi sa propre conso qui n'est pas toute faible (30mA? 40mA?). Pour charger à 1A ça importe peu, mais si on veut baisser le courant de charge cette histoire va induire une erreur plus ou moins grande. Du coup j'hésite à tester l'idée que j'ai en tête ou à simplement acheter un autre chargeur plus "sophistiqué" (qui permet de régler le courant de charge plus finement).

à suivre (ou pas )...


Merci.

Tu trouveras le schéma du Lii-100 sur cette page, merci GG trad. Voir également les commentaires car cette légère modif a été faite sur certains modèles :



Voici un extrait du test de HKJ :



En phase CV, la tension croit très lentement jusqu'à la fin de charge déclenchée par une intensité inférieure à 150 mA environ. Elle est alors de 4,25 V.

Comme le montre la courbe, dès la fin de charge, la tension baisse. Pour effectuer la mesure, je ne vois pas d'autre solution que d'enregistrer les valeurs avec un voltmètre à mémoire ou connecté à une application en condition réelle de charge.

Edit : en complément, la puce U2 marquée AL539 est un SD6271.


Ça peut se sauver avec un chargeur spécial qui va avoir une charge très lente. Mais il ne faut pas rêver. La batterie ne va pas récupérer toute sa capacité et elle risque de lâcher rapidement. Ça peut être une solution de secours en attendant de trouver une nouvelle batterie.

Merci encore Bersac. Le schéma va falloir que je le passe à travers une OCR ou Google Translate directement vu que je ne parle pas cette langue (c'est du russe non?) et que je l'étudie.

EDIT: En mettant le schéma dans Google Translate j'ai une erreur, impossible de traduire le texte sur le micro (U1). Ca fonctionne chez quelqu'un? Je ne maîtrise pas cet alphabet pour recopier le texte à la main dans Translate... La traduction du site web fonctionne.

Après quelque bricolages voici les traductions (by Google) pour U1:

broche 1 -> Vcc
broche 14 -> GND

broche 7 -> indication courant 0,5/1A

broches 2-6-3 -> LED diverses ("dynamic indication and control" )

broche 4 -> input voltage control

broche 8 -> overload control

broche 10 -> power bank start

broche 11 -> charging current control

broche 12 -> battery voltage control

broche 5 -> charging PWM

broche 13 -> alim référence (TL431)
broche 9 -> référence 2,5V (TL431)

A considérer avec prudence tout ça bien sûr!

Vu que je n'ai pas ce type de chargeur, je ne vais pas investir la dedans pour une vielle batterie.

CR de modification d'un Lii-100

Pour la science et basé sur l'idée du lien fourni par Bersac j'ai modifié mon Lii-100 pour pouvoir choisir le courant de charge.

Principe: Remplacer la résistance de mesure de courant ("shunt" ) R10. Celle-ci n'étant que de 50mOhm on peut oublier les MOSFET et autres bidules (hélas ou heureusement? ) pour faire un truc "sophistiqué". Par contre je me suis dis que des bêtes cavaliers devraient le faire.

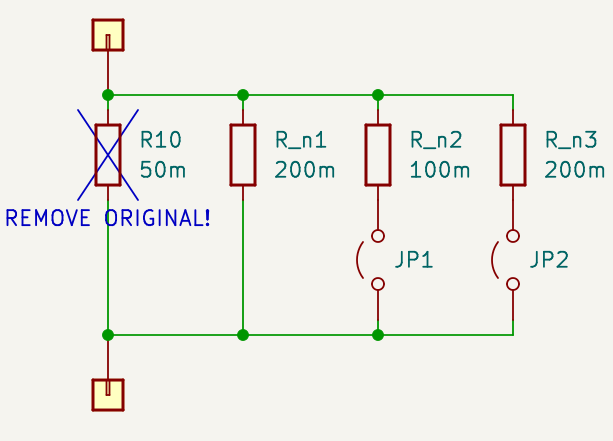

Voici l'idée:


Cette méthode permet (en théorie) de choisir entre les courants (mA) suivants: 125 - 250 - 375 - 500 - 750 - 1000.

Problème: Les shunts que j'avais de chez Ali sont relativement grands et vu que tout le courant (donc jusqu'à 1A) passe à travers le bricolage (et que chaque mOhm compte) il faut soigner le montage; mais en faisant avec le peu de place qu'il y a dans le boîtier d'origine.

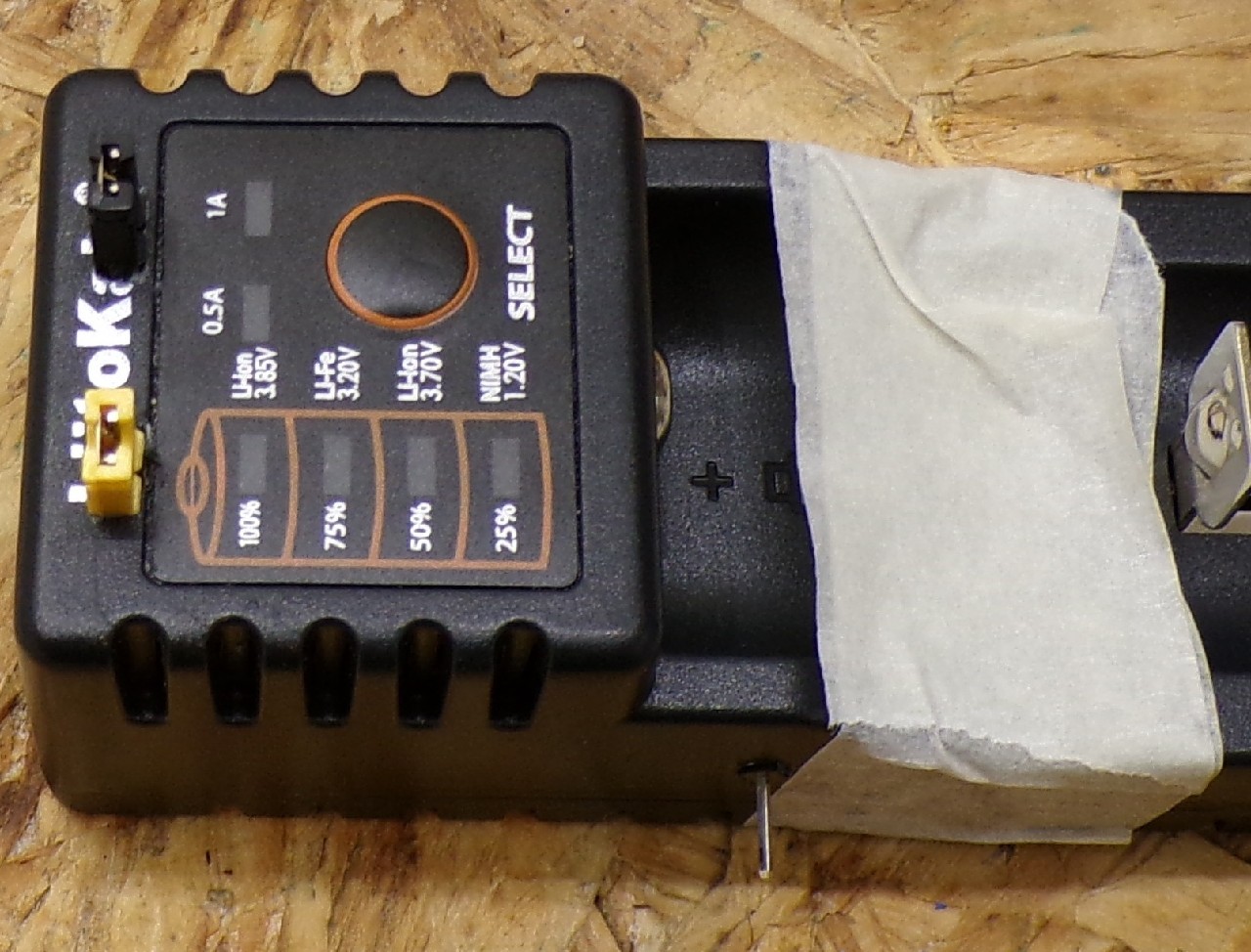

Voici le résultat:

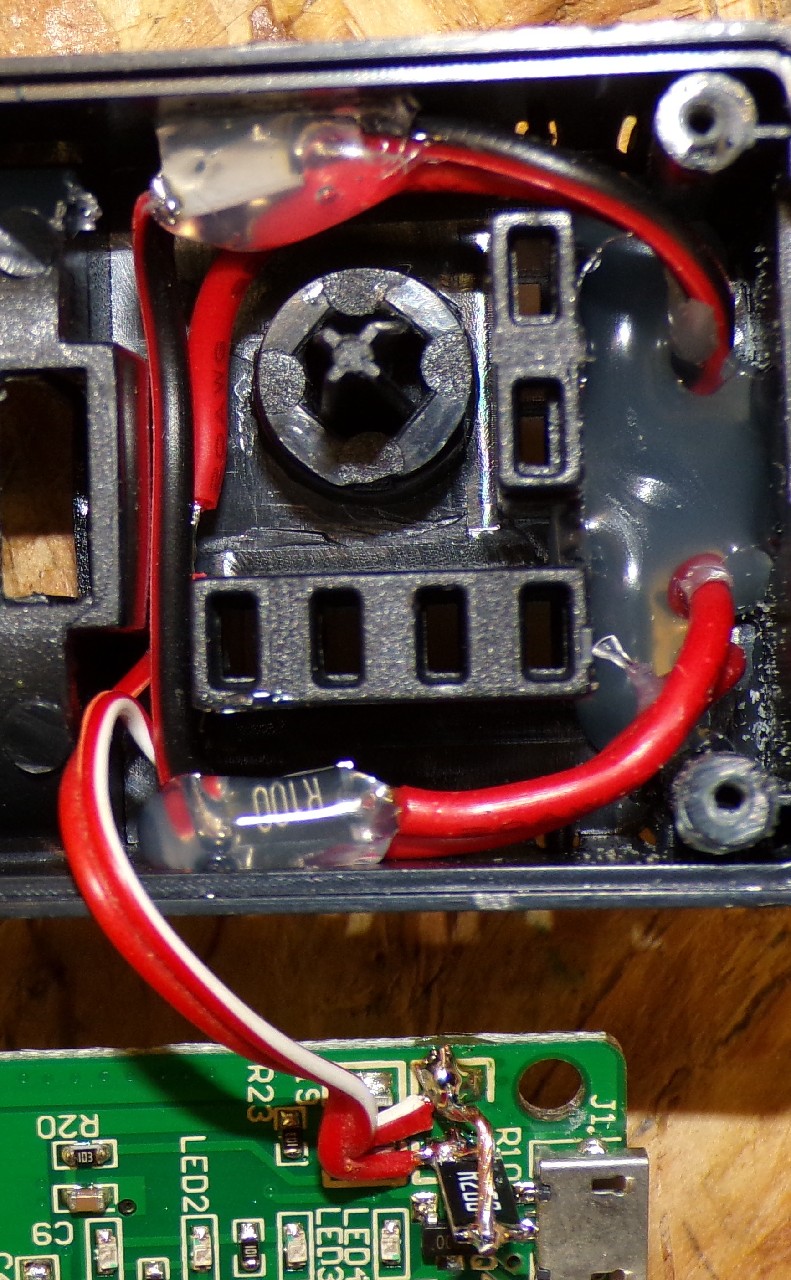

Le ruban adhésif est temporaire, j'ai pas encore remis les vis car je dois/veux encore faire le mod pour réduire légèrement la tension finale pour la charge de Li-Ion.
Le contact/plot sur le côté du chargeur est relié à Batt+ pour pouvoir connecter des packs Li-* non-cylindriques etc plus facilement avec des fils.

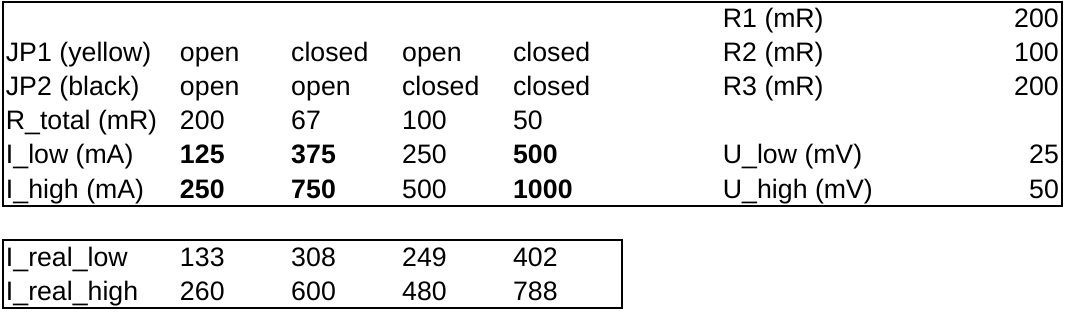

Le bilan de tout ça (calculs théoriques et valeurs réeles (*)):


En résumé: Bof... Les courants réels diffèrent quand même bien des valeurs théoriques, les shunts de chez Ali doivent pas être très précis et/ou le montage avec les cavaliers est trop résistif.

Bien sûr on notera que le chargeur modifié (voir non modifié) est à utiliser sous surveillance uniquement et que si vous vous lancez dans des modifications c'est entièrement à vos risques et périls.


(*) méthode de mesure: Une charge électronique (KP184 dans mon cas, largement surdimensionnée) en mode tension constante 3,2V branchée sur le chargeur à la place d'une batterie Li-Ion réelle et un ampèremètre (BM235 dans mon cas) en série. Le tout était câblé avec des fils de labo dignes de ce nom (2,5mm² réels).


Merci pour ton retour RdC.

Tes valeurs de résistances sont judicieusement choisies, ainsi que l'utilisation de straps, pour rendre ce petit chargeur plus universel.

Effectivement, la moindre connexion et petit bout de fil, c'est quelques milliohms en plus, ce qui n'est pas négligeable.


Je viens de découvrir qu'il existait des piles boutons rechargeables :
https://www.google.com/search?q=pil [...] client=img

Je suis dubitatif quant aux chargeurs :
https://www.google.com/search?clien [...] able&udm=2

Quelqu'un a expérimenté?

Salut fiddler,

Je n'ai jamais testé, voici pourquoi, avec en exemple une CR vs LIR 2032 :

• La tension nominale d'une pile est de 3,0 V ; celle d'une rechargeable est de 3,6 V mais se charge à 4,2 V.
• La capacité d'une rechargeable est de 5 à 6 fois inférieure à celle d'une pile classique.


Attends d'autres retours

Drap !

Bonjour
J'ai un chargeur (Opus BT-C3100) qui m'indique "null" pour 3 piles (2 Ikea et 1 eneloop), et qui du coup ne me permet pas de faire "discharge refresh" ou un test
Il y a quelque chose à faire ou elles sont définitivement mortes?

Salut ganfoud,

L'Opus refuse ces accus car trop déchargés.

Tu peux les mettre une trentaine de secondes dans un chargeur d'accus Ni-MH ordinaire, si tu en possèdes un.

A défaut, prendre une pile 1,5 V chargée, relier le (+) de l'accu avec celui de la pile et le (-) de l'accu au (-) de la pile avec deux bouts de fil, un trombone, ce que tu as sous la main. Tu attends une trentaine de secondes et la tension devrait remonter pour que l'Opus accepte tes accus.

Super merci pour ce retour je vais essayer!

Bonjour je decouvre le fil, il y a bcp d'informations et de liens utiles.

En parcourant les commentaires, je ne m'attendais pas à trouver le Lii-500 à 10euros!
Je comprends que ca faille réfléchir fasse auw chargeurs haut de gamme à 130 euros.

La gamme Lii m'est difficile à comprendre : quelle différence entre le lii-500 et le lii-600? Je vois que le produit le plus cher est le Lii-M4s. Du coup ne serait-il pas le meilleur?

Ps: sait-on si tous ces fabriquants reutilisent des composants intégrés standard standard? Ou conçoivent ils leurs circuit-intégrés (peu  probable)?

drap, intéressé par ce Lii-500 également, si vous avez une idée de bons accus AAA avec de gros espaces entre les charges, je suis preneur

Si tu lis depuis la page 890, tu auras deja une bonne idée du sujet et des conseils récurrents.
Pour comparer les piles rechargeables AA, il y www.aacycler.com
Il semble que les appareils à fort courant useront rapidement les accumalateurs.

Concevoir leurs propres CI (ASIC) je ne pense pas, mais souvent ils utilisent des CI sans marquage ou effacent ce dernier; donc pour réparer bon courage... Et même si c'est pas effacé, identifier les CMS c'est difficile et bien pénible.

Bonjour, l'idée derrière ma question était d'identifier des chargeurs qui seraient conçus  autour du même circuit, et pour lesquels on pourrait envisager qu'ils partagent des caractéristiques, des limitations communes.
Parce que le nombre de chargeurs sur le marché est énorme.

Pour ma part, je pense que mon choix s'arrêtera sur un chargeur-analyseur donc pas lil-500), mais je ne suis pas encore fixé.

Par ailleurs je crois comprendre que les accus ne sont peut-être pas la solution appropriée pour une gobeuse de piles comme la boîte à rythme Roland TR6s.

Ca me paraît très, très difficile; surtout que la plupart des "choses" aujourd'hui sont conçues autour d'un microcontrôleur, donc beaucoup/tout dépendra de la qualité du firmware.

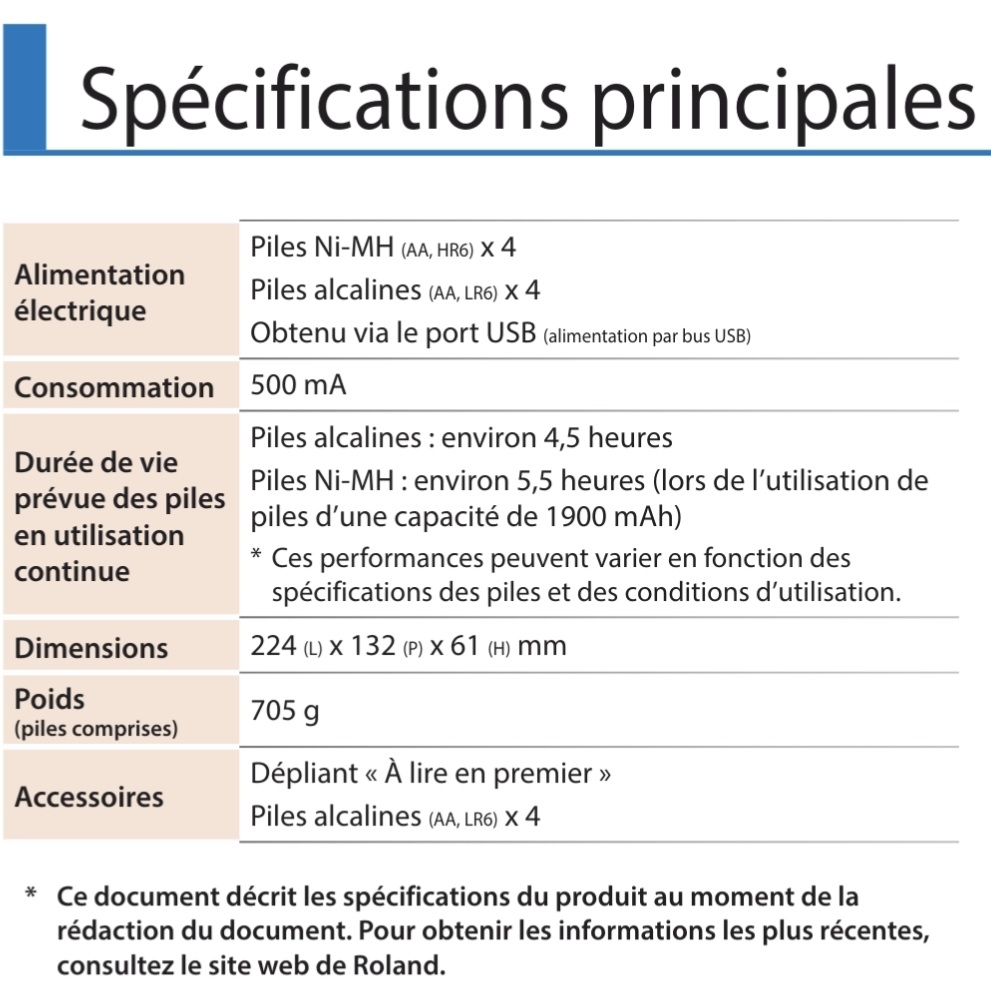

Qu'en pensent les forumeurs? 4 piles à 1900mAh, avec un CDM à 500mAh, est-il normal de nobtenir que 5,5h d'autonomie ?

Et le profil de l'appareil est-il compativle avec les 1,2 (?) volt d'un accu AA?

Merci

Si les 4 accus sont câblés en série, les tensions s'ajoutent mais la capacité demeure à 1900 mAh.

Dans ce cas, pour une conso de 500 mA, l'autonomie max est de 1900/500=3,8 h.

Quant à la compatibilité avec des accus NiMH, si les specs de l'appareil le précise, ...


Je me demande surtout si 500mA continu (si c'est le cas) c'est pas un peu beaucoup pour du NiMH? (au niveau durée de vie / cycles)

D'après les courbes d'eneloop publiés sur leurs datasheets, le NiMH encaisse un courant de décharge de 2C.

Par ailleurs, HKJ avait testé différentes technos AA. En terme de courant de décharge, le NiMH se défend bien par rapport à l'alcaline Panasonic Pro Power:


Sa conclusion :

Ah ok, autant pour moi. C'est complexe les batteries.

Au temps pour moi, merci pour la confirmation donc

merci

De rien, au hasard dun nouvelle visite, je découvre cet NiMH 1000mAh qui a une esperance de vie ultra longue (2400 cycles, toujours fonctionnelle):

https://aacycler.com/battery/aa/fdk-hr-aault/


Je vais encore regarder, le chargeur sera probablement un Lii500, reste juste à savoir quel tech et marque pour les AAA.
Pour info j'ai plein de chargeurs chinoisium à l'abandon depuis mon époque vapote, un Energizer fast charge dont je me méfie comme la peste, et mon daron qui a eu l'incroyable idée d'acheter un chargeur Carrouf (qui a quand même bien aidé pour charger les accus du Panasonic anti spam TGH-710, la base refusait de les charger). Pour les accus existants (incluant ceux de mon daron) ils sont vieux, c'est la fête aux marques et ampérages différents. Bref, probablement un petit tour à la déchetterie s'imposera une fois testés
