Reprise du message précédent :


Bonne idée, si je pense ne rien en faire, je pourrais toujours envoyer les 3  PI à un HFRien   (ou 1 ou 2 si j'en répare une partie )

[mode troll] Ohla hé faut sortir de sa caverne un peu [/mode troll]

C'est une obligation légale pour les magasin de >400m² :
https://www.service-public.fr/parti [...] F31955#0_0

Ceci dit +1 pour le don.


Ah oui je ne connaissais pas cette obligation, et non je compte pas sortir plus, je suis trop bien dans mon trou dans la nature, j'ai du terrain, c'est le paradis (mais il n'y a pas de travail, enfin si là j'en ai peut-être trouvé un, à 23 bornes donc 46 bornes/jours si je suis pris )

Je sais pas si ce magasin fait plus de 400m². Pas sûr...

Ouep pour le don je pense que c'est une excellente idée ! Je vais juste voir pour celui passé à 190€ si je peux réparer, mais si je suis pas trop sur je vais pas me lancer de toute manière
Je regarde ça demain, mais y en a déjà 2 que je donne du coup. Un PI 2B et l'autre je sais plus, je crois un Pi 3.

L'alimentation par GPIO donne quoi ?


J'ai pas testé, je sais même pas faire
Les RPI je ne les connais que sous l'angle logiciel à dire vrai
Vais voir ça du coup.... Y a des connaisseurs niveau matériel aussi alors ici (ça parle que de softs ici mais c'est trompeur alors )

Edit: ça y est j'ai vu comment faire, et du coup je pense savoir pourquoi le pi 4b a cramé: il était alimenté en GPIO via l'écran tactile officiel, mais avec une alimentation de merde pour les tests, or je viens de lire que l'alimentation par GPIO est dangereuse sans une bonne alimentation, car il n'y a pas les protections qui sont présentes via l'USB !

Par contre du coup ça n'explique rien pour le PI 2B (alim USB) et le PI 3 (USB aussi), ces 2 là ont donc encore un espoir, que je vais vérifier tout à l'heure....(bon je vais quand même vérifier aussi pour le pi 4)

Salut,

J'aurai besoin d'aide pour diagnostiquer une panne sur mon lave-vaisselle Brandt. Pour l'histoire, il a commencé à s'arréter en indiquant un code erreur qui annonçait une fuite. J'en ai trouvé l'origine : cela venait de la pompe de cyclage. En fait du bloc hélice de la pompe dont le moteur fonctionnait très bien.
Je précise que pour identifier la pompe, je l'ai démonté du LV puis l'ai remis en place. Après quoi j'ai pu relancer un cycle et constater que le moteur fonctionnait toujours.
J'ai donc commandé une nouvelle pompe complète d'occasion, sur un site pro à priori sérieux. J'ai remplacé l'ancienne par la nouvelle, mais là le cycle s'interrompt au moment où cette pompe devrait s'actionner, autrement dit le moteur ne se lance tout simplement pas.
Suite à ça, j'ai remplacé le bloc hélice de l'ancienne pompe par celui de la nouvelle et ai remis en place le tout avec l'ancien moteur qui fonctionnait. Mais hélas, même problème : le moteur ne démarre plus non plus...

J'ai fait le test des condensateurs des 2 pompes avec un multimètre en mode ohmmètre, et à priori ils ont l'air de se charger (je ne suis très bon en élec cela dit).

Auriez-vous des pistes pour trouver d'où peut bien provenir cette nouvelle panne ?

Faudrait déjà nous donner le modèle exact du LV et de la pompe (ou photos des étiquettes).

Ensuite, si tu t'en sens capable, je ferais une mesure de tension (AC/DC à voir, attention si c'est du 230V!) au niveau de la pompe pour voir si il y a de la tension qui arrive.

Le LV c'est donc un Brandt DFH 12127W.
La pompe : Weilling YXW50-2F



Pour mesurer la tension je sens que ça va être compliqué juste pour acceder à la pompe une fois en place avec le LV dans sa position de marche verticale.

Salut Eneytihi,

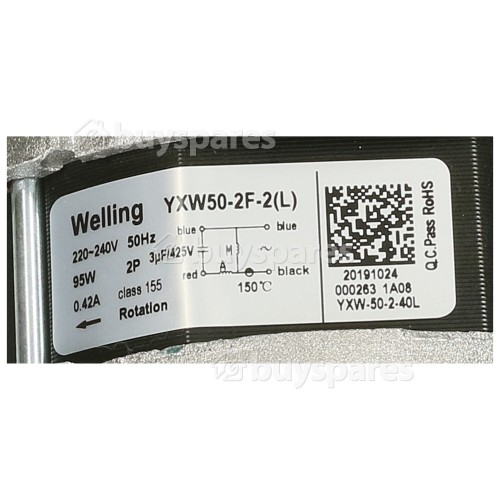

Tu pourrais dans un premier temps mesurer la résistance des enroulements avec la fonction ohmmètre du multimètre, hors tension bien sûr :



Le "M" du schéma est l'enroulement principal. Je m'étais noté que sa valeur était d'environ une centaine d'ohms. Le "A" est l'enroulement secondaire.

Compare les valeurs sur tes deux moteurs.

Edit : le symbole avec 150°C correspond à un fusible thermique de cette valeur.

Si tu ne peux pas mesurer la tension d'alimentation, est-ce que tu peux raccorder le moteur à une prise secteur pour le faire fonctionner brièvement (évite de faire tourner la pompe à vide longtemps) ?
Ca te permettra de voir si la pomme fonctionne quand la tension est bonne.

Salut,
J'ai mesuré sur la nouvelle pompe :
RM = 139
RA = 268

J'ai testé la nouvelle pompe comme ça et le moteur fonctionne bien.

Donc le problème n'est pas avec la pompe mais la carte de gestion.

Exactement. Mais pour dépanner ce genre de bestiole c'est pas gagné malheureusement. Par contre tu (Eneytihi) peux toujours la démonter et nous faire quelque bonnes photos... ATTENTION, il y a probablement au moins un gros condensateur chargé à 325V qui peut garder sa charge un bon moment même après avoir débranché l'appareil!

edit: A moins que ce soit une coupure dans le câblage bien sûr. Je vois ces machins blancs ronds qui ne m'inspirent pas confiance. Pour tester le câblage c'est la fonction continuité/ohmmètre qu'il faut, appareil débranché bien sûr!!

Puisque le moteur de la pompe fonctionnait avant l'intervention mais plus après avant de suspecter la carte de contrôle je vérifierais aussi soigneusement le câblage et toutes les connexions.

Ok je vais vérifier comme je peux.
C'est pas impossible qu'un peu d'eau ait coulé au mauvais endroit aussi.

Bonjour,

Dans quel vieil appareil ou sinon boutique pourrais je trouver/acheter une "ferrite granuleuse" ?



Y a des tas de formats de ferrites pour des tas d'applications (fréquence, section de câble, possibilité d'emboiter le truc sans couper d'abord le câble...) donc va falloir être précis

Granuleuse ça me fait penser à gros grains donc pertes importantes. Bref une ferrite de mode commun


c'est pour  https://www.youtube.com/watch?v=UTRij8SCvT0

Précision je ne suis ni électronicien ni électricien

J'utilise parfois avec des Raspberry ce genre de petites choses qui permettent de lui ajouter une horloge RTC sur base de puce DS3231 :
https://potentiallabs.com/cart/imag [...] 0x1100.jpg
La pile qui est soudée semble être une CR927 3V.

J'ai 4 de ces appareils mais le hic c'est que pas un seul ne conserve vraiment l'heure: dès que le courant est coupé 5 minutes, soit l'horloge repart au 1er janvier 2000, soit elle est bloquée sur la dernière heure enregistrée. Je n'ai pas testé des coupures plus longues, ça  suffit à considérer que l'outil ne remplit pas son role.

J'ignore d'ailleurs exactement comment c'est censé se comporter mais vu qu'il y a une pile, j'imagine que l'horloge est censée fonctionner tout le temps et vu que c'est donné "haute précision", qu'on est même censé récupérer l''heure à peu près exacte même quelques jours plus tard. Autant dire qu'on est loin du compte.

J'ai donc pris le multimètre et mesuré la tension sur les 2 points de soudure:
-0,020 V sur le 1er,
-0,350 V sur le 2è et le 3è mais si je reste à mesurer ça baisse et rapidement ca atteind les 0,300 et en dessous. Si je refais la mesure quelques heures plus tard, c'est remonté alentour de 0,350
-0,650 V sur le 4è mais qui semble stable

Ces mesures sont-elles normales? Vu que je n'y connais rien, je ne sais pas si une pile 3V montée doit toujours donner 3V ou si ça dépend du montage.

Je précise au passage que le multimètre sur une pile 1.5V mesure bien 1,514V et parfaitement stable.

Vu qu'il y en a pour une poignée d'euros pour chaque module, la solution de facilité serait de tout mettre au recyclage et d'acheter quelque chose de mieux foutu et dont au minimum on peut changer la pile.

Mais tant qu'à faire, j'aimerais essayer de réparer et souder quelque chose du genre: https://e-radionica.com/en/battery-holder-cr1220.html
C'est plus grand et plus épais mais j'ai la marge nécessaire et je devrais pouvoir coller le support et ajouter des fils qui reviennent vers les soudures.
C'est une bonne idée ou une très mauvaise?

Où trouver facilement ce genre d'élément parce que faire une commande pour 4 composants à quelques centimes, ce n'est sans doute pas gagné.

ilium: En bref, j'ai pas le temps: Il faut mesurer directement sur les contacts de la batterie/pile, l'image en bas à gauche les deux gros points de soudure. Tu devrais avoir environ 3V DC. Si tu mesures sur les broches qui servent à la com' avec le bidule tu mesures n'importe quoi au multi, c'est normal.

Pour la mesure: Multi en mode tension continue (DCV). Si tu inverses la pointe rouge et la pointe noire tu auras -3V sur l'afficheur mais c'est sans importance dans ce cas. Tu ne peux pas endommager le multi avec ça.

HTH

D'après la doc technique https://datasheets.maximintegrated.com/en/ds/DS3231.pdf la tension de pile nominale Vbat est de 3 Vcc. Donc tu peux monter n'importe quel support de pile qui peut accueillir un modèle 3 Vcc.

Pour trouver ça, tu peux regarder chez RS, Farnell, Mouser, etc. ou Conrad, Ali, etc.

D'après la photo jointe, la pile semble pouvoir être retirée sans dessoudage.

Tu as des supports en vente ici, tape "battery holder" suivi du modèle de la pile dans la zone de recherche.

Pour info, les piles boutons ont diverses références, notamment CR1220, CR2032 par exemple. Le 20 du CR2032 est le diamètre en mm et le 32 l'épaisseur en dixième de millimètre. En mesurant ta pile actuelle, tu devrais donc pouvoir en déterminer le format physique.

Petit piège, CR927 = 3 V mais SR927 = 1,5 V


Les points de soudures que j'indique sont directement reliés à la pile. En la soulevant (elle n'est pas collée), et en mesurant sur les 2 bornes, j'obtiens la même valeur. Mais mes cours d'électricité sont trop loins et j'ignore si le montage influe dans ce cas ou non.

En tout cas, même pas 0,7 pour la plus puissante, ça fait pas beaucoup...



Ils n'ont pas de minimum de commande donc? Je vais regarder celui qui ne me demandera pas 10 euros de ports pour 3 euros de composants.


Non, c'est soudé, un "poinçon" sur la pile pour y fixer des pattes qui sont soudées sur la carte.
J'ai une des horloges qui semble HS et c'est du CR927 (ce qui correspond ce que je peux voir niveau mensurations) et indiqué aussi 3V.

Les grands distributeurs (RS, Farnell, Mouser, ...) ne demandent pas de fdp - à condition de commander pour un certain montant (chez Farnell c'est 30€ HT). Sinon bonjour les fdp! Conrad coûte (très) cher de toute façon. Sur Ali les fdp sont faibles mais la qualité pas toujours au rendez-vous et il faut être patient. Perso des piles je ne les prendrais pas chez Ali.

edit: et je confirme que c'est bien 3V qu'il faut.

Mes 2 centimes
Moi aussi mon père m'a fait cadeau d'un de ces modules avec le même soucis.
La pile était naze comme toi.
(Module neuf stocké 1 mois)
J'ai changé la pile et ça fait 2 ans qu'il tourne

Chez RS particulier c'est gratuit le weekend les frais de ports
Par simplicité il faut faire le panier sur le site pro et rechercher les références RS sur le site particulier pour commander

J'ai quelques modules + ou - identiques, et je peux te confirmer que l'heure est bien gardée lorsque montage
mis hors tension.
Ceci dit, mes modules ont des pins males et non femelles, et la pile n'est pas soudée : c'est un support comme
celui qu'on trouve sur les cartes mamans.

J'ai réparé un appareil dont le fabriquant ne voulait visiblement pas qu'on le fasse vu les vis à tête triangulaire qu'il a utilisées . Je souhaite remplacer ces vis par des vis à tête plus "banale" (cruziforme). Il m'en faudrait 8 de taille 3x14mm (edit: correction, c'est pas 12mm mais plutôt 14mm ) (diamètre extérieur donc avec le filetage x longeur) comme sur l'image. La tête de la vis fait 5mm de diamètre. Quelqu'un qui aurait ça et pourrait me l'expédier en lettre moyennant une petite somme par Paypal? Je vais tenter ma chance au bricomachin du coin vendredi mais je pense qu'ils n'ont pas ça ou alors par lot de 50(0). Et sur Ali je risque d'attendre une éternité et pour un lot de 50 pièces mini aussi.

Images:

EDIT: Pour la longeur, il faut mesurer la longeur totale avec la tête ou pas? Dans ce cas c'est plutôt 15mm. Quelqu'un qui peut me renseigner pour ma culture perso?

C'est de la vis "plastite" auto-taraudeuse pour vissage direct dans des puits plastiques.  Ca m'étonnerait fort que tu en trouves chez castomerlin.
Je vais voir si j'en ai mais je ne pourrais m'en occuper que dans 15 jours.

Pour la mesure il faut prendre en dessous de la tête de vis.

Oui, tête plate = longueur sous la tête

tête fraisée = longueur totale.


Edit : cherche "vis autotaraudeuse pour plastique" ou "vis autoplast", exemple.

Pour info ils ont un stand visserie au détail chez leroy M.
On paie au poid.

Quelques fois j'ia pu remplacer des vis "plastique" par des vis à bois


Je viens de virer la pile originale et tester grossièrement avec une pile 11108 (j'avais rien de plus petit en 3V ), les "bornes" d'origine et du scotch... et ça fonctionne parfaitement: après une coupure d'1/4h complète, je récupère l'heure.

Avec un support cms CR1225, un peu de super glue, 3 points de soudure et 1 fil, je devrais au moins récupérer un module fonctionnel.

Même si c'est très symbolique dans ce cas, c'est toujours réjouissant de réparer quelque chose.

Bref, au passage évitez ces merdes qui finalement sont inutilisables dans la durée. Comme souvent, préférer aux génériques low cost, une version avec pile amovible et une pile sérieuse. A l'époque je me souviens que la version Adafruit n'était pas dispo mais les autres auront duré 1 an max, très mauvais achat donc, et d'autant plus inutile que c'était un module théoriquement plus précis que le DS1307. Mais il vaut mieux une horloge peu précise qui fonctionne qu'une très précise qui ne fonctionne pas.


Ce n'est pas Galileo qui te contredira !
https://www.clubic.com/mag/actualit [...] iques.html

Bonjour,

Mon armoire de toilette a un capteur IR pour allumer l'éclairage, j'avais déjà changé l'interrupteur car le relais restait collé, et la rebelotte, je suis obligé de taper dessus comme un débile pour éteindre la lumière... C'est celui-ci :
https://www.amazon.fr/infrarouge-Ho [...] B01H1GG62Q

Le truc est alimenté en 230v et sort du 230v, le transfo 12v des led est branché après.

Avez-vous une suggestion d'amélioration du système? Ou une référence plus fiable?


Tu installe une ctn de limitation de courant d'appel en série avec le transfo.

Okay je suis capable d'installer un truc pareil, mais pas de choisir la bonne référence, tu peux m'orienter?
