Reprise du message précédent :

J'ai tâté le dessus des deux caps, il est mou, c'est juste l'emballage, donc a priori pas de gonflement (en appuyant sur le dessus -plastique noir- on tombe sur une surface dure qques mm plus bas).

le dessus des caps (avant que je mette le doigt dessus   )
https://nsa40.casimages.com/img/202 [...] 741486.jpg

et l'envers du decors (sur la droite du radiateur, chercher la platine de connection en cuivre)
https://nsa40.casimages.com/img/202 [...] 233818.jpg



Amha les 2 grosses capas d'alim n'ont rien à voir avec ton pb....

Tu peux toujours remplacer Q14 (2sc1685, c'est le même que Q15...).

Si pas d'amélioration, il faudrait "surveiller" les tensions présentent dans cet ensemble pour y voir un peu plus clair...(& c'est là que çà se complique car il faut pouvoir interpréter les résultats! )

D'après moi, passé un certain seuil Q15 ferme le circuit via R67 ( le relai monte ) & Q14 c-c Q15 (le relai tombe).

Mais comme précisé plus haut, mes compétences étant limitées dans ce domaine, je suis peut-être complètement à coté de la plaque...



Un petit Scott 410a sauvé de la déchetterie à qui j'ai greffé des yeux bleus





Tu as mis des LED bleues à la place des loupiotes à filament ?

Salut
oui je ne pense pas avoir un gros pb sur ces capas, sinon l'ampli ne pourrait pas fonctionner correctement, l'alim ne se stabiliserait pas ...
Je ne sais pas correctement interpreter le circuit de commande du relais, donc je pense le laisser comme ca pour le moment.
En ce qui concerne les rails d'alim, justement j'en ai parlé il y a quelque temps, un des rails de l'alim (sur le PCB PSPW027) qui alimente le PCB d'amplification audio (PSMA028), semble déconner, avant le switch du relais il est a quelquechose comme 2V, mais une fois le switch connecté il est a 12-13V.
Je vais passer un peu de temps sur le schema pour repérer quel rail c'est... et qui l'alimente

voici mes trouvailles de fin septembre la dessus:

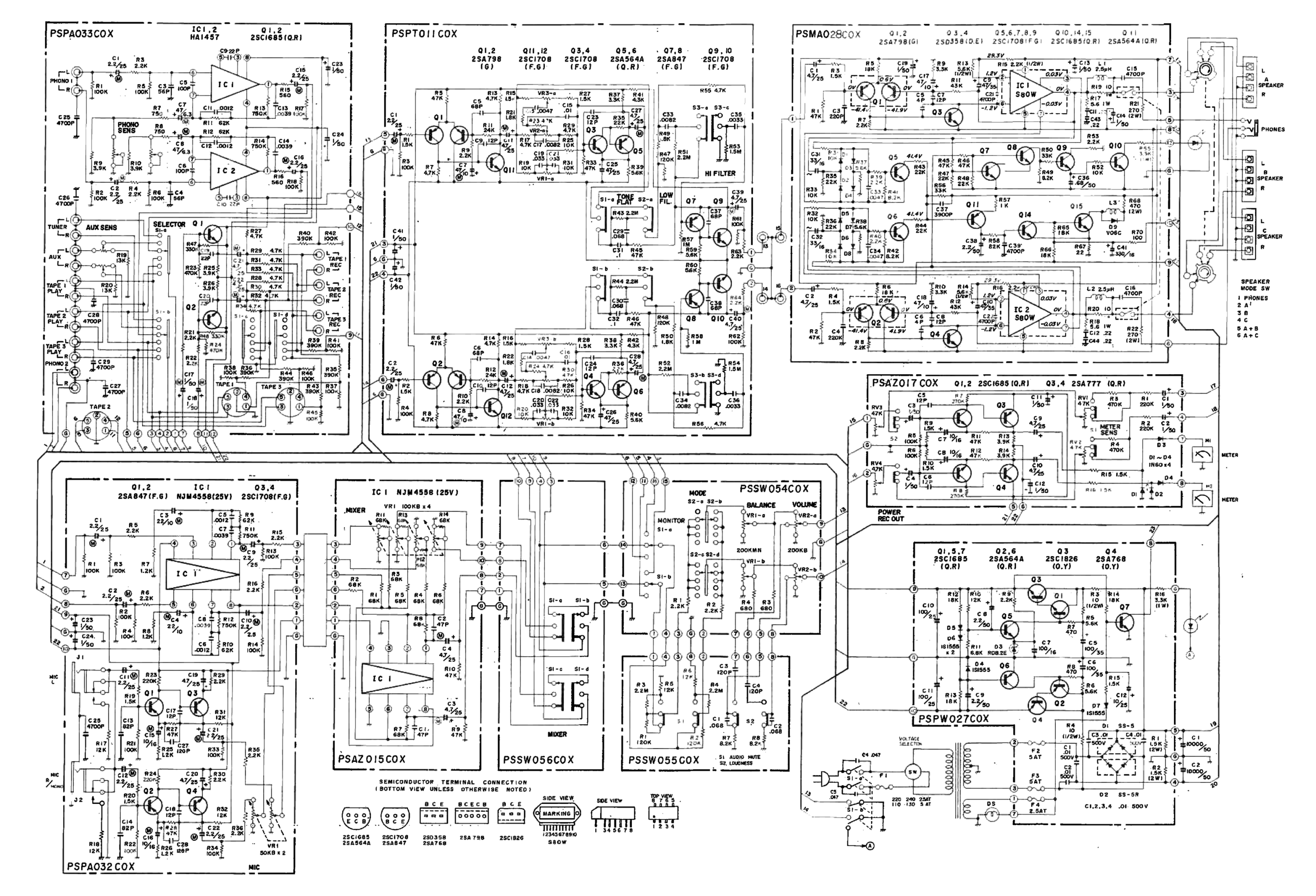

Pour rappel, pour les nostalgiques des schemas
https://zupimages.net/up/20/39/l9dx.png


terrible ce look

Vérifie C 12, pour voir...

Voui, les bulbes étaient cramés, j'avais des leds sous la mains... (avec une R en série + diode en // pour limiter le scintillement)
Pas trop fan de ce genre de "jacky-tuning" en générale, mais pour le coup je trouve que çà passe plutôt bien sur cet appareil


Tu avais bien remplacé la capa "en slip" qui me paraissais suspecte au tout début?
On voit mal sur tes photos mais je pense qu'il s'agit de C12 10uf/25v (je t'en ai envoyé une neuve il me semble ?)


Salut a vous deux, et merci de vos conseils !!
j'avais verifie son aspect oui... et confirmé que c'etait juste la photo, et que l'aspect de la capa etait raisonnable.

sub6tem
Tu m'en as envoye une en 10µF et 50V, je peux donc la remplacer !
Reste a reussir a extraire le PCB en question, ca va etre plus touffu que le PCB audio...

Ok, (fais gaffe à la polarité!)
Si pas de changement tu pourra toujours essayer de remplacer Q7 (2sc1685) avant de tout remonter...
On croise les doigts...

Tiens, je n'ai pas remarqué que tu avais évoqué C12 au début..


oui oui tu m'en avais bien parlé, je l'avais regardée pensant que son coté fatigué venait de son emballage plastique degradé/blanchi, ce qui n'etait pas le cas.
Par contre, a la regarder de plus près aujourd'hui, je viens de la dessouder là, en effet elle a du bien chauffer car son "pyjama" a rétréci ... Et elle était en fait collée a Q7 qui lui doit bien chauffer le bougre, et devait tenir bien chaud a sa copine C12 juste a coté...

Schema: https://www.zupimages.net/up/20/39/l9dx.png

Citation de sub6tem: (17 juillet )

Un truc me turlupine, le + sur le schema est du coté de la masse... C'est bizarre ca, nan ?
La capa precedente avait bien le plus vers le bas, donc le - du coté de Q7 ... cf photo

Purée c'est ca ... switch quasi immédiat du relais a l'allumage

Tu m'avais donné la solution dès le mois de juillet, je suis confus, et surtout très reconnaissant ...
Bon au moins maintenant je connais bien mon board d'amplification audio, et au moins il y a de la pâte thermique toute neuve

Merci mille fois

Content pour toi!
En espérant qu'il n'y ai pas d'autres soucis par la suite...(vu l'age de l'appareil!)

Merci à Aroll d'avoir levé le loup également!


Te reste plus qu'à te saouler de musique...

Enfin, de la bonne....

Enfin du rock quoi


carrement

https://www.youtube.com/watch?v=lSYFJB7o9ZQ

Question à moitié con : pour vous une platine DCC fonctionnelle c'est à peu près combien ? Celles que je vois sur le bon coin oscillent entre 150 et 250€, ce qui n'est pas rien.
En gros j'ai envie de réécouter mes cassettes enregistrées dans le milieu des années 90 sur la platine des parents (donc en dolby C, sur cassettes chrome et la plupart du temps calibrées) et je lis régulièrement ça et là qu'une platine DCC est finalement une des meilleures mécaniques pour lire et pourquoi pas les numériser.
Autre question : est-ce qu'en termes d'entretien (changer les courroies), c'est galère ? Parce que la platine des parents je l'aurais bien embarquée, mais à priori pour atteindre les courroies, il faut dessouder la carte électronique qui est attachée au cul du mécanisme

j'ai encore une DCC Technics du début des années 80, il faudrait changer les courroies et le galet d’entrainement de la platine de gauche pour bien faire. Tout ce qui est caoutchouc vieillit plus ou moins bien. L'accès est quand même plus facile, reste à trouver les pièces.
La tendance au pleurage et au blocage des cassettes qui ont mal vieilli est quand même ennuyeuse. Certaines laissent un dépôt sur les têtes de lecture, il faut vite les numériser.

introduit en 1992 la DCC
(j'en ai eu une, sympa, mais le graveur CD pris le dessus sur ma platine DCC )

Je ne viens plus très souvent mais je lis quand même les news

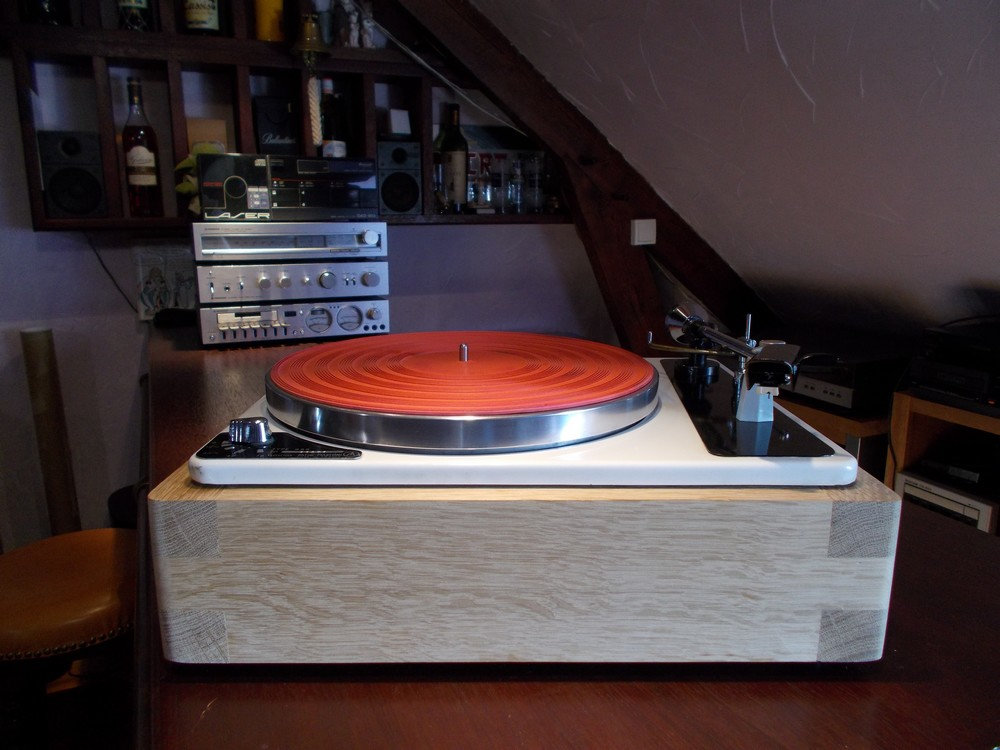

Pour mettre un peu de couleur je mets une photo d'une platine que j'ai restauré et qui ne court pas les rues
Pathé Marconi Type 999, impossible de trouver l'année, on lit tout et n'importe quoi à son sujet
Moi je dirai fin des années 50 début 60 ....


Superbe restau et superbe photo


Merci !!
Effectivement y'avait du boulot surtout le moteur ....

Salut Ramutch'

Content de te revoir par ici!

Très belle platine en effet qui m'était totalement inconnu...

La réalisation de la plinthe est comme d'accoutumé superbe!

Ta photo me redonne de la motivation pour m'occuper de ma vieille 124 en attente de bons soins...





Y'a "un peu" de boulot en perspective!!!!

Sacré bonne base !

Salut mon ami
Je pense souvent à toi car n'oublies pas que c'est grace à toi que j'ai ça .......
Belle 124 faut bosser dessus



Avec un SME 12 pouces !!!!!!!!!
Une Mk1 c'est la plus belle, faut te mettre dessus


Superbe!,
Y'avait quand même pas le setup complet???

Je t'en débarrasse, si tu ça t’ennuie de t'en occupé.
J'en ai trouvé une dans un état bien pire que ça...

C'est pas faux, mais fallait pas traîner pour l'ampli et le préampli !!


J'aurais déjà fait cette proposition si elle avait été à quelqu'un d'autre que sub6tem.

ce clacage de retine ...

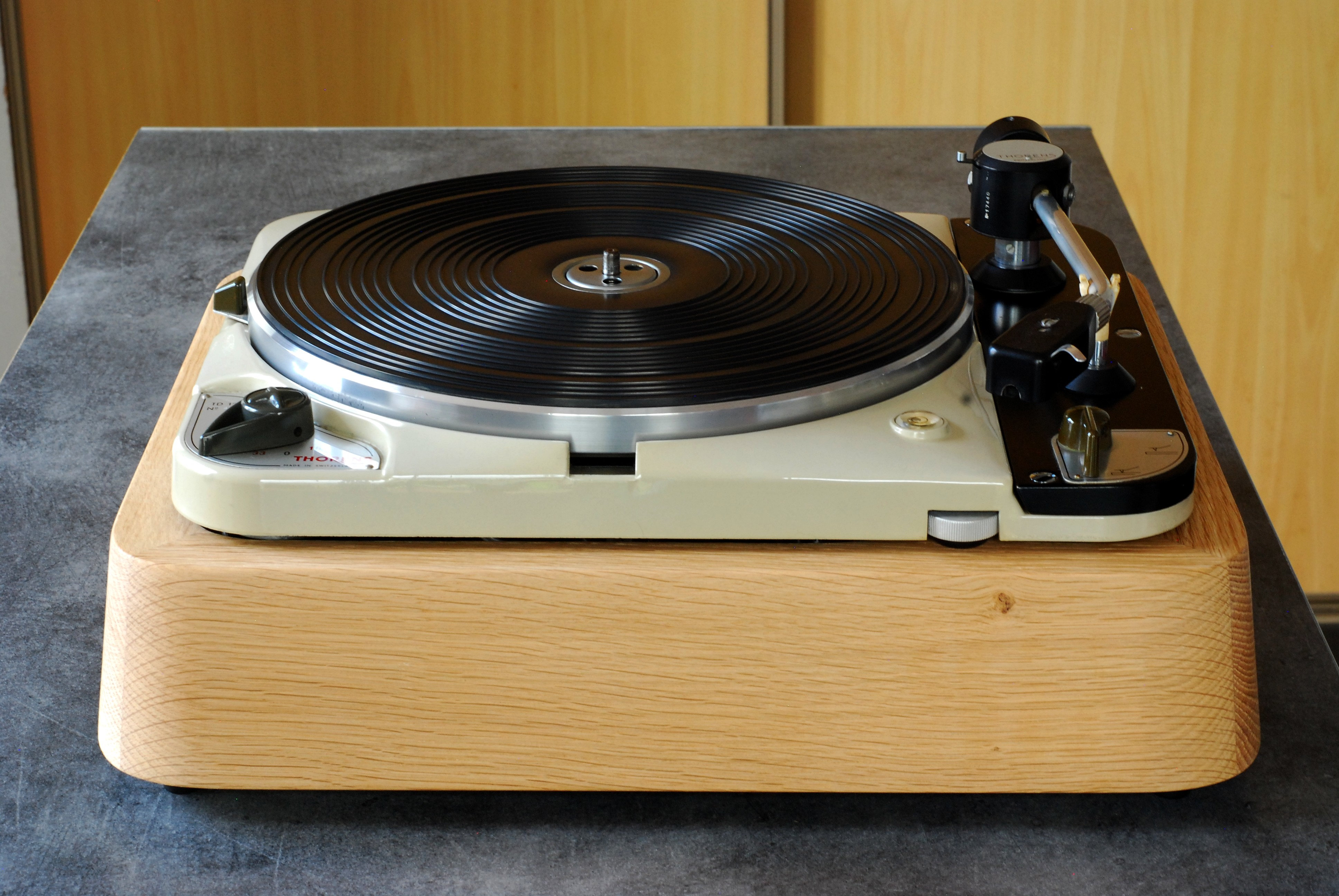

Puisqu'on est dans la 124, une photo de ma Mk1 fraîchement restaurée



Magnifique!!

Joli(s) morceau(x) de bois ! Tu es menuisier ?
Sinon, que peut-on installer comme cellule sur une telle coquille ?

Très beau travail de restauration mon lapin, elle est magnifique!!

La 124 malgré l'envolé des prix délirante reste une valeur sûre en terme de fiabilité/qualité de fabrication...
Quant on pense à l'année de sortie de ce modèle (1957), cela donne à réfléchir sur le matériel produit aujourd'hui...
( https://www.theanalogdept.com/thorens_history.htm )

D'ailleurs mon exemplaire malgré son aspect "dans son jus" était encore fonctionnel avant que je la désosse  (mais c'est sûr qu'elle à tout de suite moins de gueule que la tienne... )




Je pense que tu m'as bien "cerné"....

Mon second exemplaire de td124, sauvé d'un bâtiment en ruine.

Pinçage léger.

Ponçage finition.

Repeinte par mes soins.

Remontée.

Il y a eu un peu de maintenance en plus de la peinture, notamment l'ajustement des paliers teflon qui gonflaient et stoppaient l'axe plateau après quelques minutes de fonctionnement.
Mais aussi, le changement des entretoises de support du moteur qui permettent de doubler les silent-blocks, comme sur le mk2. Puis le classique nettoyage/lubrification qu'il se doit de faire.
Elle est toujours dans mon salon, avec un socle en chêne massif mais avec un autre bras (FR-64fx) sur une planchette en chêne aussi.

Très beau travail, avec la teinte de la nouvelle peinture qui colle parfaitement à l'originale!
Bravo!


Sûr, c'était indispensable !
N° de série 14100, donc la 13100ème unité produite, donc datant sans doute de 1958.


Oui menuisier !
Pour la cellule c'est une V15 type 2, malgré son aspect massif le BTD-12S reste un bras à faible inertie et une vieille V15 fonctionne bien
