Reprise du message précédent :
Yes c'est de la bonne came Barrow et Bykski !


Mes cartes sont single-slot mais pas les water blocs ahah (trop épais de quelques mm) !
Le bridge plexi qui les relie et le riser que j'ai fait développer sont bien pour carte dual-slot.



Et voici le bridge que j'ai modifié pour ajouter une entrée (merci à Bi11Bar0ud pour le prêt du matériel).
J'utilise des raccords et du tube 1/4" ID : pas d'impact particulier sur les températures j'ai l'impression.



Par contre, j'étais persuadé que les KFA² mini (j'en avais aussi achetées deux à l’époque où elles coûtaient 299€) avaient exactement le même PCB que les Katana.

Si la bifurcation t'intéresse, il me reste un riser et le premier proto du boîtier.

@dazouille : si tu veux, je peux t'envoyer en MP le contact direct de la commerciale Bykski. Ca coûte deux fois moins cher que sur Ali (et ça arrive chez toi en quelques jours).

Je veux bien le contact moi aussi s'il te plaît

Je viens de comparer le PCB de la Katana et de la Mini, ils ont vraiment l'air identique.

Juste le second port DVI qui va gêner un petit peu sur la Mini, suffira juste de découper une petite encoche dans le plexi du WB et hop, il s'adapte à 100% sur la Mini.

J'ai moi même une Mini de chez KFA² et je suis désespérément à la recherche d'un WB depuis loooongtemps.

@jagonio quand tu dis quelques jours, c'est moins d'une semaine ou plus ?



Ah ouais ouais moi aussi svp

@Adamentys : pour moi aussi les blocs sont compatibles. Le DVI est selon moi la seule différence.
Si j'avais eu un bloc en rab, j'aurais pu te le prêter pour vérification mais là tout est monté...

J'ai modélisé le bloc en 3D par contre, si ça peut aider.

Pour les délais, il s'est écoulé une semaine entre le premier mail et l'expédition de la commande.
Commande expédiée en DHL, reçue 3j plus tard.

Je peux balancer le mail comme ça sur le forum ?

Je ne crois pas, faut passer par mp

Vraiment stylé la bifurcation, et pas mal aussi le boitier    !
Je voulais faire pareil à un moment, mais pas assez de place pour les rads !

Je confirme pour Bykski c'est du bon matos, pour ma 1070 itx y'avait que eux.
Après tu as aussi hybrid cooling (français) qui peut faire sur mesure, à tester

Merci encore pour les photos additionnelles et les détails, c'est très intéressant !

J'ai regardé un peu vite pour le pcb, ma première impression était donc la bonne, et vous êtes 2 à confirmer.
Pour moi aussi c'était la promo à 299, une belle affaire

Je veux bien le mail aussi, ou alors sur le topic mais suffisamment modifié pour ne pas qu'un bot ne le ramasse. Merci !

Pour la bifurcation, merci pour la proposition, mais je ne veux pas me lancer dans un mod si pointu, alors que je pense depuis un moment qu'il faut que je lâche le format micro ATX parce qu'il n'est pas assez standard

Encore une question, pourquoi le bridge custom ?
Celui là semble pourtant faire l'affaire : https://freezemod.com/product/byksk [...] r-l4-2way/

En réalité ce bridge n'existe plus ! J'avais besoin de l'entrée latérale et ils l'ont supprimée des produits actuels.
Tant qu'à y être, j'aurais pu percer la deuxième mais bon...

D'autres vues du PCB avant que je passe sur Bykski :



Après, concernant les blocs full cover, je ne sais pas si ça vaut le coup de faire une commande groupée.

J'adore ton taff !

Je me pose une question : c'est quoi le pcb tout en bas ?

Ca c'était la première tentative de montage, alimenté par deux PCB DC-DC HDPLEX que tu as repéré, le tout alimenté par une alimentation AC-DC Meanwell 24V de 400W.

Mais un peu trop galère de tout connecter une fois le tout assemblé.

ha yes !

Un peu plus puissant que la pico que j'utilise du coup xD

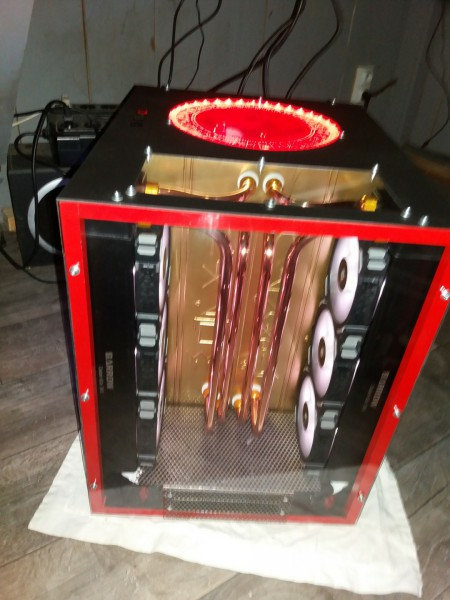

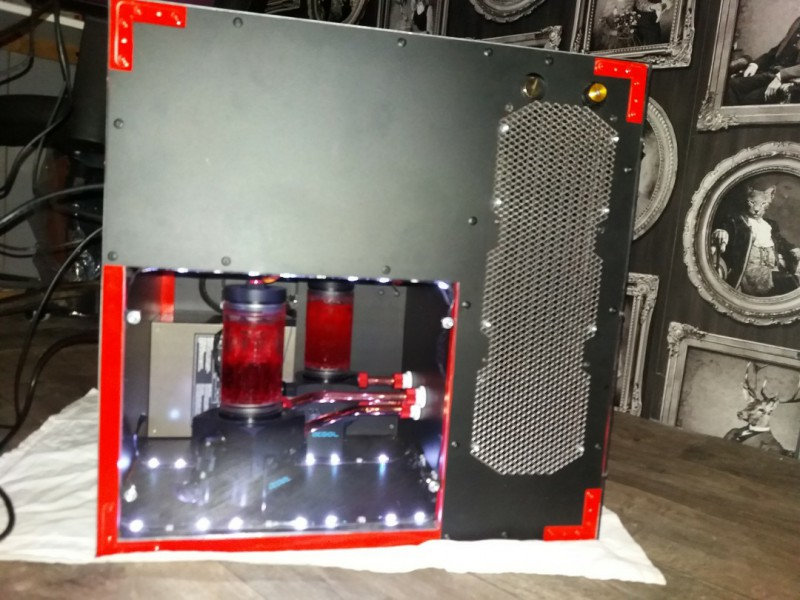

Voila mon petit projet en cours de réalisations. Et désolé pour la qualité médiocre des photos.





Un modding des cables aux bonnes dimensions serait un petit plus.
Petit retour sur la marque byski : les raccord sont parfait, il y à 4joint + 1joint de pression!!

Je revend

Go mon topic si vous cherchez du matos

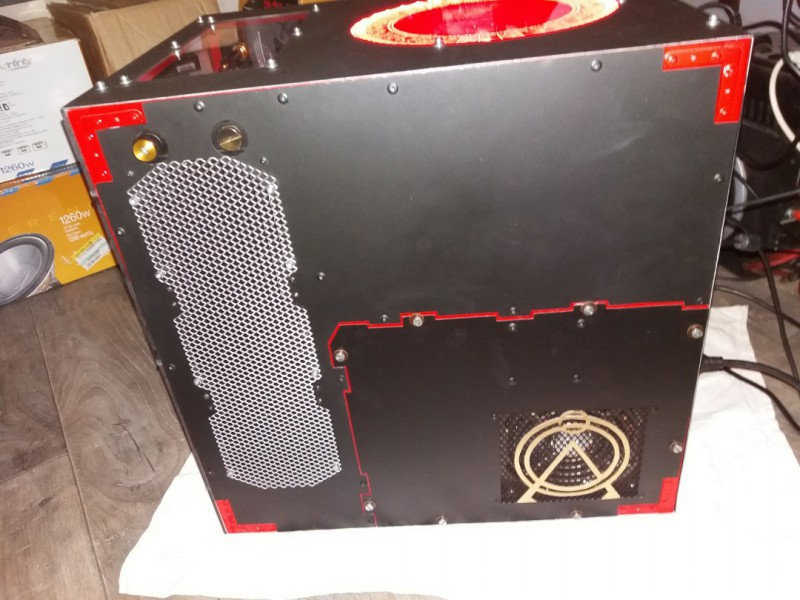

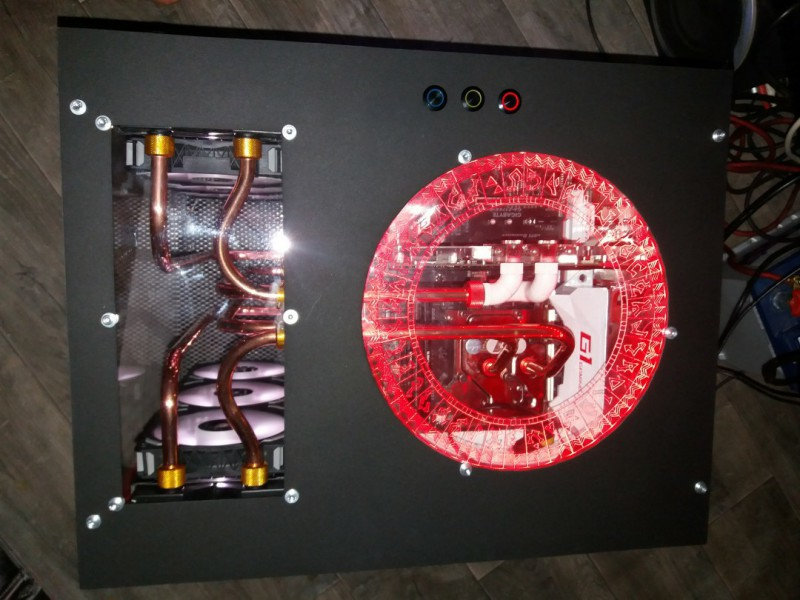

Un mod Stargate ! Ça change joli


Cet abandon éclair.




400€ si je gagne rien c’est pas la peine

Certes c’est plus jolie ctout.


Le soucis c'est qu'actuellement, sur un Intel non délid, t'as de fortes chances pour avoir les mêmes températures entre un WC avec 10 radiateurs de 1080mm et un aio de 120mm.
Et t'as secoué ton boitier également ? Pour chasser les bulles d'air comme suggéré par Poisson Rouge.


Oui j’ai secouer

Je vais le delid mais du coup mon aio de 240mm suffira encore plus

Après si j’arrive pas à revendre je le garderais mais bon

Après, faut se dire que le WC ne va pas forcément être plus performant, mais sera souvent plus silencieux et supportera de plus lourde charge pour refroidir convenablement.


Oui

J’aurais du garder mon 5820k j’aurais pu l’oc comme un âne y chauffe po pas rapport au 8700

Tu vas rester sur un echec alors que la c'est toi le coupable


   bah j’ai tenter tout ce qu’on m’as dit wesh

all

Photo de mon 1er WC rigide sur la base d'un Dark Base Pro 900 avec une 980TI.
Actuellement en cours de modifs, suite au passage sur une 1080Fe. Je suis preneur de toutes les remarques concernant mon setup.




Bah pour un 1er WC rigide sans dec c'est très bien

C'est clair, pas de coude à foison.
Et franchement, on ne peut plus propre.

Propre !!!
Ça me donne toujours envie de m'en faire un mais ça coûte une blinde quand même

Un ptit top pour Adamentys (manque le taraudage G1/4) pour sa 1070 KFA2 mini

Pour moi ça va rester comme ça pour le moment https://reho.st/self/298bde1aef054c [...] f7db40.jpg

https://reho.st/self/a15aaf183c6aca [...] 05ef36.jpg



Merci des compliments

Si besoin d'infos, faut pas hésiter.

Petit à petit, j'arrive à boucler les projets initiés il y a bien longtemps !

Après la station de travail, c'est au tour de la config "nomade".
Là aussi un boîtier custom de 4,2L, accueillant une carte-mère thin ITX et un i7 3630QM de 45W refroidi par un vieux bloc Thermaltake, une pompe DC-LT 2600 et un radiateur double 60.

Merci à Bi11Bar0ud, sans qui ce projet n'aurait pas pu voir le jour.

C'est lui qui a suggéré et réalisé la modification du radiateur, de manière à pouvoir se passer de réservoir, comme un AIO.
C'est également lui qui a assemblé le riser qu'on avait spécialement conçu pour les CM thin ITX.

Grâce à ce riser, je peux ajouter une GTX 1060 au système dans un minimum de volume.

Le tout est alimenté par une alim 12V de 250W.
La consommation sous Heaven bench ne dépasse par 165W.







Températures après 45 min de Heaven (température ambiante : 25°) :

https://imgur.com/53T80Rx

Après 1h de Prime95 :

https://imgur.com/lkqE7bh

Build log sur SFF Forum.

Merci pour la dédicace

... mais le projet serait arrivé au bout sans moi, c'est toi qui a conçu cette config et sélectionné chaque composant, ma participation ce n'est que quelques conseils et des brasures


PS: Pour ceux qui seraient inspirés par ce projet, il reste quelques risers (4X et 16X) en stock


Faudrait le revendre à Alphacool ce concept d'AIO !!

Salut,

franchement Chapeau !!!
J'aimerais bien avoir des photos où on se rend plus compte à quel point ce pc est petit !

Beau travail !


Le boîtier fait l.256 x h. 225 x p. 74.

Une vue de l'IO :




J'avais fait un tout premier proto basé sur double 92, sensé refroidir le CPU et la CG.
J'avais laissé tomber : trop volumineux même s'il faisait 5L - on perdait l'esprit SFF - et trop galère à mettre en oeuvre.



Mon 1er water fait en novembre 2017.

Boitier phantek anthoo evolv matx tg
Pompe d5
Rad 280se
Hard tube 10/12mm
Ldr ek bleu

Nouveau water en cour sur un lian li pc011 dynamic que je posterai.

Hello

J'ai besoin de votre avis, j'ai modifier un peu le tubing (rajout d'un waterblock pour le SSD dans le circuit )
Donc avant c'était comme ça



Et maintenant c'est comme ça (photo prise vite fait, désolé)





Mais je trouve que ça fait un peu vide au dessus de la CG (pas de tube)
Et donc j'avais pensé faire comme ça (et je reprends le tube CG => hors boitier, de la 1er photo)



Pour la jonction entre le SSD (embout de droite) et la CG (par le dessous), ça serai plusieurs embouts coudés (si c'est possible bien sûr)
Qu'est ce que vous en pensez ?

Merci à vous

oui ce sera plus "stylé" mais je doute que tu puisses faire ton coude:  lle tube horizontal arrivera trop bas par rapport a celui de la cg, tu vas devoir repartir en hauteur pour ensuite replonger vers ton embout...et ca c est pas beau.

Mieux vaut peut rester comme ca?

Tu peux faire une photo de ta loop complete ? je perd le chemin vers la pompe...t as des rads en bas et en haut et un cheminement exterieur?
