Reprise du message précédent :
Bon travail
Je cite:


Mon Lian li Evo XL

Et mon premier water en hard. Je voulais du nickel.

7950x3D et 4090.
En full EK.

Un premier test.


J’aime le rendu !



Je suis corporate



En full

Voila ! Plus qu’a jouer avec les couleurs

Au final, rien d’exceptionnel pour HFR. Mais je me devais d’alimenter ce topic !

c'est magnifique
tous les ventilateurs poussent l'air vers l’extérieur ?
c'est ce que l'on appelle pression négative?
va falloir faire attention à la poussière

tu peux détailler le matos water ?
(quel est le réservoir, épaisseur des rad )
et faire une photo de face où l'on voit tout ?


A ce que je vois les ventilateurs sur les rads sont des reverses, donc en intake, 6 in 1 out à l'arrière, pression positive

En gros mon dernier water je l’ai posé en 2013 avec une gtx 780. Puis j’ai tt démonté, j’avais plus le temps.

Et 10 ans de sevrage ça donne un (gros) craquage.

Lian Li EVO XL
Asus rog strix x670ee
7950x3D
32go de ram Gskill 6000mhz
Nvidia RTX 4090 FE
1 nvme sn850x pour l’os
1 nvme sn850x pour les jeux
1 nvme 770 pour le stockage poubelle
Seasonic vertex gx1000

Water :
Liquide EK mystic fog
Distroplate lianli/EK mana g2
Block EK vector am5 nickel
Block EK vector 4090 FE plexi
2 x Rad P360 version black edition (45mm)
Fitting full EK nickel en 16mm g1/4
Avec quelques entretoises par ci par la.
Tuyau nickel 16mm prebent de chez bitspower (moins cher que les EK)
Lian li LCD a l’arrière avec le petit
3 reverse blade en bas. Uni fan
3 autres uni fan

Flux d’air de bas en haut.


J’appelle pas ça un craquage. Sur 10 ans, c’est normal de devoir tout changer pour conserver une certaine cohérence. C’est ne changer qu’un seul élément qui aurait été qualifié de craquage à la limite de l’enfermement en institut spécialisé.


Ca fait une conf a 6k€.

Pour jouer, je pouvais me contenter d’une 1660super et du 1080p

Vraiment classe.



tu pourrais faire une photo de face droite SVP


Je suis pas chez moi.

Mais ne fais ça oui.

Je vois ce que tu attends. Voir si les toyos sont //

Non c’est pas le cas.

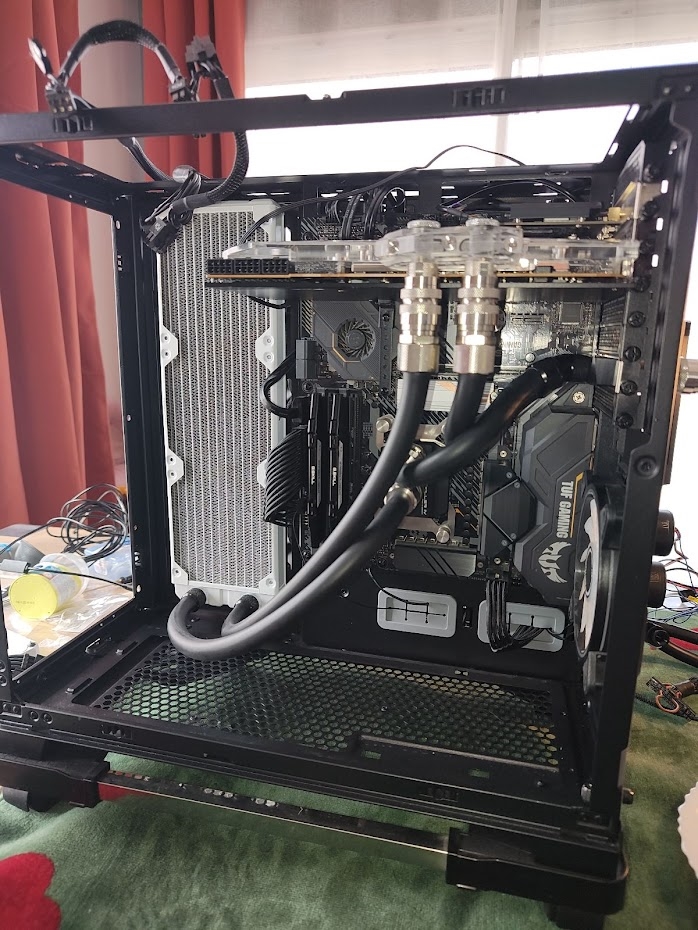

Petit renew en cours car j'avais des problèmes de chauffes CPU et GPU avec des températures atteignant quasiment le seul de sécurité.
A noter au démontage je n'ai rien vu d'étrange, peut être la pâte thermique qui souffrait (MX4)

L'ancienne installation était :

• WB CPU HeatKiller
• WB GPO pour mon Asrock 6900 XT Formula OC
• Deux radiateurs Corsair 360
• Ventilateurs Magic Fans de Jonsbo (3x3 +1)
• Pompe D5
• Réservoir Heatkiller 150ml
• Pâte thermique MX4
• Tube : EPDM (16/10)



Nouvelle installation :
[img][/img]WB CPU HeatKiller (le même)

• WB GPO pour mon Asrock 6900 XT Formula OC (le même)

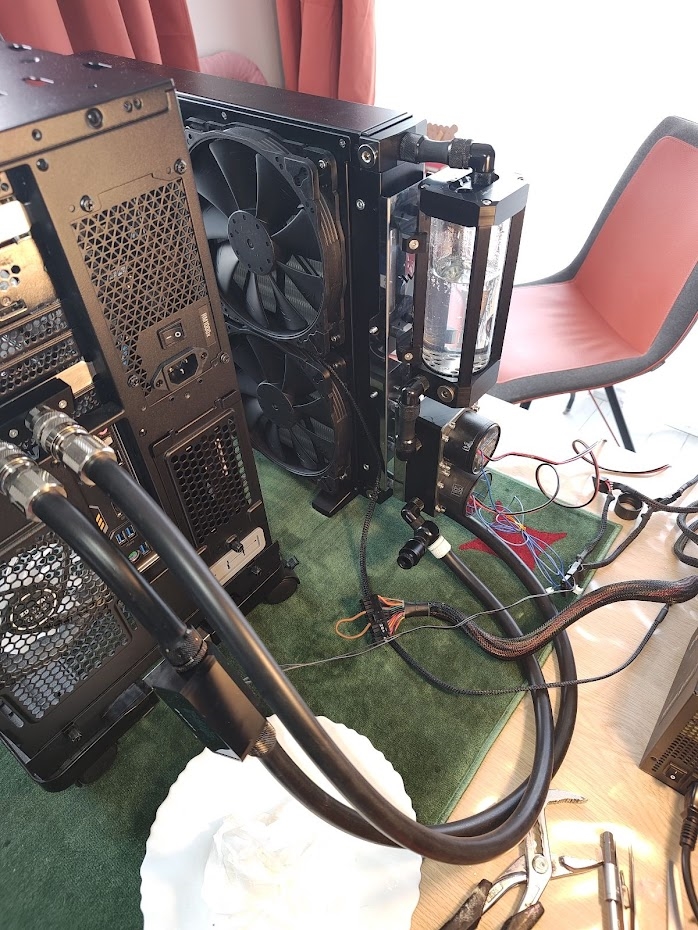

• Watercool MO-RA3
• 1 Radiateur Corsair 360
• Ventilateurs Magic Fans de Jonsbo (2x3+1) (dans la tour)
• 4 Noctua NF20 HS (1200tr/min, spécifiquement pour Watercool) (sur le MO-RA)
• Dual Pompes D5 + Support dual pompes
• Réservoir Heatkiller 150ml (le même)
• Pâte thermique Gelid Extrême
• Tube : EPDM (16/10)
• 6 QDC Koolance (c'est vraiment génial ça)

C'est en cours de montage, je n'accorde pas spécialement d'intérêt à l'aspect en fin de montage, juste que ce soit propre et avec le minimum de câble, mais je ne suis pas du tout fan des trucs ARGB etc. (es plus observateurs noterons le sens de la carte mère et du matériel ) :


Watercool s'est gouré dans l'envoi d'un câble donc je ne peux pas finir le montage en attendant ce nouveau câble, je mettrais des photos quand ce sera complètement terminé.

En puissance 4 (sur 5) sur les deux pompes j'ai un débit de 3L/min

Pourquoi un MO-RA, pour libérer ma tour et faciliter la maintenance en plus de la performance. Ma tour, une Lian Li Evo est au final plus petite que je ne le pensais et c'est vraiment super étroit.
Pour dégager encore du câble, je pense que je vais mettre, si ça fonctionne bien, une carte PCIe qui supporte 4 ou 5 M2 je crois, comme ça je vais pouvoir dégager mon 3.5 pouces et mes deux SSD de la tour et surtout les câbles qui viennent avec.
Les tours évoluent mais je trouve que ça reste toujours une plaie d'organiser les câbles correctement, c'est toujours légèrement trop petit, ou avec des ouvertures légèrement trop petites, mal placées etc.

Curieux mix interne/externe !
Je trouve ça plus opti quand la boucle interne est auto-suffisante, donc pompe incluse et circuit fermé.
Et ainsi le Mora et sa pompe sont un appoint qu'on peut débrancher pour n'importe quelle raison.



J'ai pareil sauf que j'ai 2 mora en externe hihihi

Pics or it didn't happen !

Vu le prix d'un MORA, non ce n'est pas un appoint


Ben j'avais pensé à mettre une pompe à l'intérieur puis deux en parallèle du MORA et des deux pompes. Mais j'ai du retirer la pompe interne avec son réservoir car le réservoir se remplissait petit à petit pour déborder à la fin. Sauf à jouer sans arrêt sur la vitesse des pompes. Je pense qu'avec deux pompes interne et deux externe ça serait passé.
Puis j'ai abandonné l'idée au vu de l'inutilité et de l'absence de déplacement de la tour. Je suis resté raisonnable (merci la flemme).


Je l'ai fait perso mais au final, le MORA reste à sa place du coup aucune utilité

A l'extérieur, j'ai juste le MORA, tout le reste est dans le boitier

Salut TLM.

Après une looooooooooooooooongue pause (genre pas loin de 20 ans, pour donner une idée, mon boitier était un Thermaltake TaiChi ^^), je craque et je me relance dans la conception d'une machine WC en boucle perso. Elle ne sera pas postée tout de suite, le temps de concevoir, me torde la tête, rassembler le matériel, ... j'ai envie de faire un truc à la hauteur de mon précédent et pas juste un AIO à l'arrache => ça va me couter un bras et être ventilé sur une certaine période (on se permet pas les mêmes choses quand on est père de famille que quand on est un geek célibataire ^^)

J'aurai probablement des questions pour plus tard, mais j'en aurai une tout simple pour l'instant, une requête pour ceux qui utilisent du hard tube avec un liquide bleu : l'un de vous aurait-il la gentillesse de me prendre une photo de sa machine avec tous les RGB en rouge, pour voir comment ressort le liquide bleu sous cet éclairage ?

Merci d'avance

Corsair 900D; double boucle watercooling tube 13/16; Gigabyte Z690 Aorus Tachyon; i7 13700kf@5.5ghz +waterblock Corsair; 4080 SuprimX @3ghz + waterblock Alphacool; 32go DDR5 7200; Seasonic Platinum 1000 watts; rad watercooling XSPC RX420+ EK 360; ssd nvme 1To; Alienware Oled 34.

Propre! Rien qui dépasse
Les pompes sont sur des supports souples?
Pas trop de vibrations transmises au boitier?


Simple, beau et efficace


Elles sont visé sur des boîtes en plastique que j'ai recouvert d'un autocollant "carbone" et a l'intérieur j'ai mis une éponge a vaisselle qui les suréleve de quelques mm et qui absorbe très bien les vibrations .
L'avantage d'avoir 2 pompes c'est aussi qu'elles tournent moins vite.


Merci

Très beau boulot, tes coudes proches les uns des autres sont super bien faits, chapeau

Merci, j'ai bien galéré^^

Très propre, bravo !    Et ça fait plaisir du voir du "alien green" à l'ancienne comme on en avait dans toute bonne config WC de ma "jeunesse"
Pour les coudes, t'as utilisé quoi comme outillage ?


Merci, j'aime bien le Acid Green^^ et puis ça permet de voir facilement si y'a une petite fuite.
Outillage de base mais je fais mes coudes a main levé et ensuite je les place dans le gabarit pour qu'ils soient bien rond.
Petite astuce, il faut que ça force un peut quand tu rentre le tuyau, il ne faut pas qu'il soit pile en face du trou mais décalé de 2-3 mm du coté extérieur du coude surtout sur les grandes longueur, comme ça le tuyau ne bouge pas même avec les vibrations.

J'en avais ch*é il y a 10 ans (déjà 10 ans !   ) quand j'avais fait mon tubing rigide (cf. ma signature), donc je me rends bien compte du travail fourni. A l'époque, j'avais utilisé des pieds de chaise arrondis comme cales pour faire les courbes
Malgré tous les outils disponibles pour faire ça plus facilement aujourd'hui, GG pour les avoir fait à la main


je suis en tube souple 10/16 depuis longtemps ... j'envisage d'essayer les tubes rigides
vous me conseiller quel diamètre ? 14 ou 16? (j'ai bien envie de passer sur du 16 directement)

et une autre question, il faut des tubes en PETG ? plus cher que l'acrylique mais mieux ? une marque a privilégier pour les tubes ?
je pense ne faire que des angles 90° pour commencer

auriez vous un kit à me conseiller ? (pour couper, chauffer, faire des angles droits)

merci

Reste en souple, le souple c'est la vie
Moins de problèmes d'étanchéité + maintenance et mise à jour beaucoup plus simple.

(je réponds pas à ta question déso )

un kit aliexpress a 1/5e du prix de n'importe quelle "marque" pour faire exactement la meme chose
un pistolet a air chaud le moins cher possible sur Amazon, Action ou autres

les tubes en 16 mais les embouts sont plus chers et "rares"

des raccords aliexpress de ce type, jamais eu une seule fuite

même les rallonges gainées, le top/tank et le block CPU viennent de chez Ali ici


14 ou 16, c'est un choix esthétique, perso je trouve le 16 trop gros, mais ce n'est qu'une histoire de gout.

PETG / acrylique : le premier est plus facile à couder, à température plus basse, n'est pas cassant mais se griffe plus facilement et tiens moins bien dans le temps. L'acrylique demande une plus grosse température pour s'assouplir, est cassant (tu ne peux pas utiliser les "coupes tubes" avec l'acrylique : le tube explosera dés que tu vas commencer à serrer, il faut faire le taf à la scie [rien de bien dur, surtout avec une petite scie circulaire de table qui vaut que dalle sur Aliexpress ou même Amazon]), mais est plus transparent, compatible avec quasiment tous les liquides (pas le cas du PETG), existe dans plein de couleurs (si tu veux des tubes colorés) et résiste beaucoup mieux aux griffures.
Un bon article ici : https://bit-tech.net/guides/modding [...] acrylic/1/

Pour mon premier hard tube, je vais partir sur de l'acrylique, mais là encore, c'est ton choix. Perso, la difficulté ne me rebute pas et je n'ai pas peur de faire quelques essais pour me faire la main sur des bouts de tubes. Et vu que je veux du tube transparent avec un liquide coloré, je vais partir sur le type de tube le plus transparent et le moins susceptible de changer de couleur avec le temps

L'outillage : dans un cas comme dans l'autre, je te conseillerai une scie circulaire de table et un bon pistolet à air chaud (le style avec un réglage numérique de la température), rien ne vaut les bons outils, pour le reste, n'ayant pas encore testé, je n'émets pas d'avis sur les différents kits

PS: pour les embouts, je compte partir sur ce que conseille Kouz8. J'ai largement plus confiance dans des presse étoupe que dans des embouts à joints, il existe en plus des kits complets (embouts de tous les styles + robinet de purge + rallonge + ...) chez Byksi qui coutent vraiment pas cher tout en étant de top qualité vus tous les retours que j'ai pu lire.

Merci pour vos conseils

16 de diamètre ne me dérange pas je suis déjà en souple 10/16 … donc ça reviendra au même niveau look

Et je pense ne faire que des angles à 90•. Le reste avec des adaptateurs sur les embouts 90 ou 45

si tu as deja du 16 tu as deja ta reponse ^^

la seule difficulté c'est avec 2 angles sur un seul tube, il faut prendre le coup et faire quelques essais avant de trouver comment espacer ses 2 coudes pour atterrir a la distance "parfaite" voulue entre les 2 angles

avec 1 seul angle par tube, suffit de prévoir un peu plus long et de couper ce qui est en trop apres essai sur la config

si c'est uniquement pour des 90°, tu n'as pas besoin d'un kit complet alors mais seulement du "fil" de caoutchouc souple qui convient a ton diamètre interne de tube, n'importe quelle cale DIY pourra faire l'affaire et sera surement plus "precise" qu'un petit bout de plastoc de 10cm pour un angle "exact"

concernant le "limage" je te conseille plus ce style de truc que le "gros rond avec les lames a plat"

https://www.amazon.fr/Ebavureur-D%C [...] 29031&th=1

Je suis parti sur du 13/16 alphacool en plexi (acrylique). Pour les coudes, j’ai chopé le kit d’angles Barrow à pas cher. Il y a 180°, 90° et 45°. Pour le reste, c’est du brico maison classique avec scie à métaux et papier de verre.

Pour faire mes courbes, je fixe les gabarits d’angle sur une planche de bois et je mesure mes longueurs dessus.

J'ai toujours été en 10/12 pour des questions d'esthétique par rapport à mes mods. Pour moi c'est d'abord une question de "cohérence visuelle" donc à l'appréciation de chacun en fait

Pour the donner une idée du rendu en 10/12 :
https://forum.hardware.fr/hfr/Overc [...] m#t2331896
https://forum.hardware.fr/hfr/Overc [...] m#t2563750

Après bientôt 2 ans de loyaux services je vends mon pc avec la loop custom… je vous la partage avant qu’elle disparaisse

Double radiateur PE 240 sur le side et en bas, embouts, WB, réservoir et pompe full EK.

Le tout sur un 9900k


Mon ancien setup!

magnifique

moi avec deux rad (XR5 et XR7) dans un LianLi 011D XL  avec un 13900k

j'ai 35°C cpu idle, 29°C température de l'eau dans une pièce a 26°C


il fait combien dans ta piéce ? tu avais benché avant la photo ?

il est oc ton 14900K ?

2 x h100x en série en mode tyrap temporaire!
Regarder pas le câble management, j'ai pas reçu encore mes extensions.
Je dois m'imprimer le support pour la pompe ainsi que pour le réservoir(ou bien le changer).

Le petit i7 14700k est undervolt, setting perf.:

idle: 34
application: 85 max
gaming: 75 max
Cinebench r23: 90 max
occt 1hrs: 92 max




Le rgb de la seconde pompe déconne... c'est dommage!
