Reprise du message précédent :
Bonjour ,

J'ai terminé mon montage .

La config :

9950x3d
Rtx 5080
32 go ddr5  Gskill 6000 mhz cl26
Boitier Deepccol Morpheus ( 2x200mm Noctua en façcade) .


https://i.ibb.co/tMpd3Djy/Watercooling.jpg

Cinebench R23 PBO -30 :

https://i.postimg.cc/nL7fz8j7/cinebench.jpg

Cyberpunk 2077 :

https://i.postimg.cc/KY9BRW6G/cyberpunk.jpg


Les températures pour le gpu sont trés bonnes par contre il va peut être falloir que je modifie la boucle cpu .



Ça chauffe les x3d

Mon 9800x3d est à 45•c en idle et parfois 80•c dans certains situations

Tu peux faire plus de photo de la distro plate corsair ??

Merci


Je ne pense pas m'être trompé de sens .



c'est pas ce que je voulais dire, j'etais juste curieux de voir l'organiqation des tuyaux

tu as quelles températures sur ton 9950X3D ?

2 rad en push / pull ça doit bien envoyer quand même .


edit : 45.9 en mini et 74.8 en maxi sur ton screen , ce n'est pas mal je trouve

sur un seul run de CB23 je passe de 44°C en idle @ 79.5°C Max
sous HWiNFO64 avec un 9800 X3D

ventilation sur 1000 rpm



75°C c'est pas mal alors pour le 9950x3d sur cinebench .
Par contre en jeu je suis quasiment à 60°C  sur le cpu et 45-47°C sur le GPU .





ça me parait normal


Très bien merci.

Par contre c'était une trés mauvaise idée de vouloir utiliser un tuyau EK avec des raccords Alphacool .
Je me suis arraché la peau des doigts avant de lacher l'affaire et de commander un tuyau de la même marque que les raccords .

Pour le CPU, si tu veux plus bas en température, il faudra du direct dye effectivement

Jamais eu de problème. Par contre les tuyaux EK sont plus compliqué que les autres marques je trouve.

+1 pour les EK, bien plus rigide que les Tygon ou autres quand j'étais encore en souple


Très très propre.

Si tu as 2 200mm en admission, as tu testé les 2 rad en extraction et l'incidence sur les températures de la CM?



Merci.
Non je n'ai pas testé les 2 en extraction et cela n'est plus vraiment possible maintenant .



Étonnement sympa la distroplate XD7 (éteinte  )

oh la vache

https://www.youtube.com/watch?v=7_DK4wAFN6g

Ah oui je l'avais déjà vu ce compte avec ces configs



Corsair 900D mod Carbon
double boucle watercooling tube 13/16
rad watercooling en 60mm XSPC RX420+ EK 360
Pompes D5 Alphacool
MSI X870E MAG
9800X3D @5.6ghz + waterblock  Corsair
5090 MSI Suprim SOC @3.0 ghz + waterblock Alphacool
32go DDR5 7200 CL34
NZXT 1200 watts gold
ssd nvme 1To + 500go
Carte réseau 10 Gigabit SFP
Carte son Créative XAE-5
Écran:
Alienware 34 Oled AW3425DW.

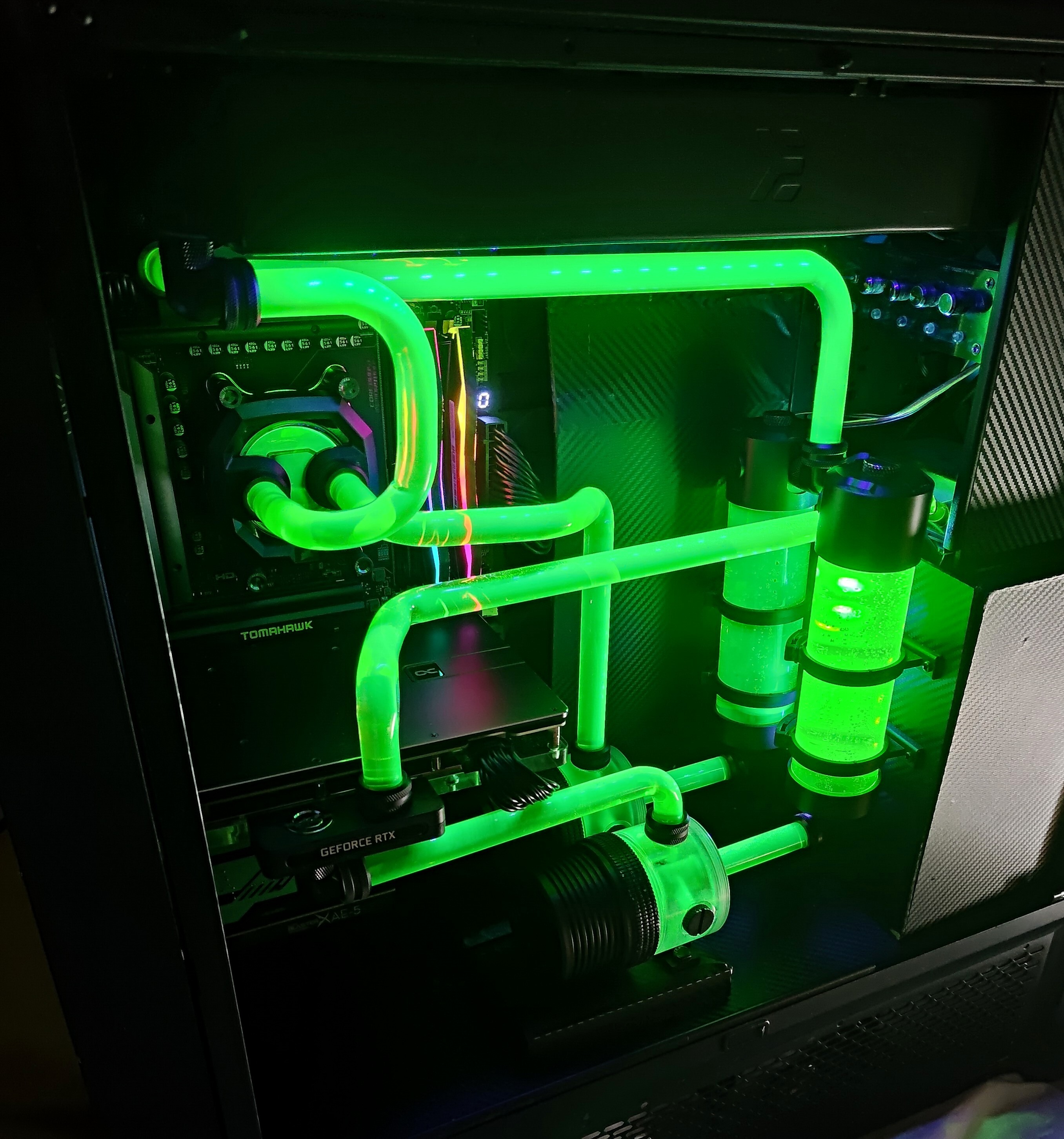

Très belle réalisation,je trouve juste domage de ne pas avoir refait le peu de pincement au cintrage.



Trop beau

Comment tu fais pour que tout le plexi soit fluo comme ça ?
Quelle est la marque de tes ventilateurs ??



Je met du liquide EK Green Acid qui est réactif UV et deux bandes de LED UV
Be quiet les ventillos

Yaipe !!
Et vu la tarification actuel je crois qu'elle va rester en place tant qu'elle fonctionne !
J'ai un pote qui a une 1080Ti, pour jouer en FHD elle fait encore le taff

Le fameux ZMT, c'est ce que j'utilise, l'avantage c'est qu'il ne se plie pas sur des angles sérés comparé à d'autres un peu plus souple



Il faut un commander pro ou un node pro pour pouvoir brancher la distro plate .
Cela ne fonctionne pas avec le commander classique .



Les tuyaux Ek sont tous simplement trop larges pour les raccords alphacool .
Par contre il n'y a pas l'air d'avoir de problèmes si on utilise des raccords EK .


J'utilise des raccord EK pour 1 ou 2 tuyaux souple qui me reste avec du tygon et pas de soucis, donc la taille doit être la même
Par contre, à une époque il y avait en effet 2 tailles de tuyaux 10/13 ou 10/16 je ne sais plus, où le diamètre interne changeait de 1 ou 2mm suivant la marque


J'ai le zmt 10/16 et oui le tuyau est un poil plus large et le serrage est un peu dur

La pompe de mon réservoir FLT 120 entrainant une résonance du boîtier insupportable… je suis repassé au combo EK vertical et la c’est enfin silencieux  ...Quel plaisir


Bon, j'ai enfin pu finir ma machine, les aléas de la vie ayant repoussé le projet de un an.

L'idée était de me faire plaisir : je n'ai plus fait de watercooling depuis une petite vingtaine d'année (à l'époque, j'étais le genre de furieux qui jouait avec des peltiers et recyclait des radiateurs de maison en guise d'échangeur passif   ), ça me démangeait depuis quelques temps, j'ai saisi l'occasion du cadeau d'anniversaire (Madame m'a donné l'autorisation de me monter une machine de jeu, en budget "fais toi plaisir".

Dés le début, je voulais une machine qui soit autant performante que jolie à voir, d'où entre autres le BTF (vade retro les cables). L'esthétique a donc tenu une grande place dans les choix.
La base :
Boitier : Corsair 6500X
Carte mère : ROG MAXIMUS Z790 HERO BTF
RAM : Corsair Vengeance DD5 7200MHz, 2x 16Gb

CPU : Intel i7-14700KHDD : Samsung 990 Pro 2To
Carte graphique : ROG Strix GeForce RTX 4090 BTF
HDD : Western Digital BLACK SN850X NVMe M.2 2280 1TB
Pompe : CORSAIR iCUE Link XD6 RGB Elite LCD
WB CPU : EK-Quantum Velocity² D-RGB - 1700 Nickel + Plexi
WB GPU : EK Water Blocks WaterBlock VGA + Plaque Arrière EK-Quantum Vector² EVO Strix/TUF RTX 4090 D-RGB ABP Set - Nickel / Plexi
Support de GPU :  Asus ROG Herculx (j'attends une grille de ventilo pour le poser de façon plus propre)
Radiateurs : 2x EK-Quantum Surface P360M X-Flow - Black
Ventilateurs : Corsair QX 140 pour les 4 intake, LX120 pour les 6 ventilos de radiateur
Tuyaux : Hydro X Series XT Hardline 14mmLiquide : Corsair XD5 rouge
Embouts :

• tous les coudes sont des EKWB (plus joli, et surtout moins de jeu, j'ai acheté un petite quantité de plusieurs embouts de différentes marques, pour voir la qualité de ce qui se faisait, j'avoue que le jeu ne m'inspirait pas - Alphacool inclus)
• les déports sont un EK-Quantum Torque Rotary Offset 14 au niveau de la liaison rad vertical pompe, et du Barrow double rotation 21MM sur le WB processeur
• un BYKSKI filetage X3 rotatif 3 voies Type T pour le coté du rad bas, là où se trouve la purge.
• Tous les embouts sont des BYKSKI OD14, les presse étoupes m'inspirent infiniment plus que les joins toriques.

Divers :

• Un bouchon BYKSKI sur la purge, un bouchon EKWB pour remplacer le bidule d'origine en plastique sur la pompe : il est bien plus homogène visuellement que ledit bouchon d'origine*
• Une carte GBIC Asus pour mon réseau fibre 10Gb
• Pad thermiques Thermal Grizzly Kryosheet GPU & CPU
• Cables custom Moddiy, pour que cela soit le plus rangé possible

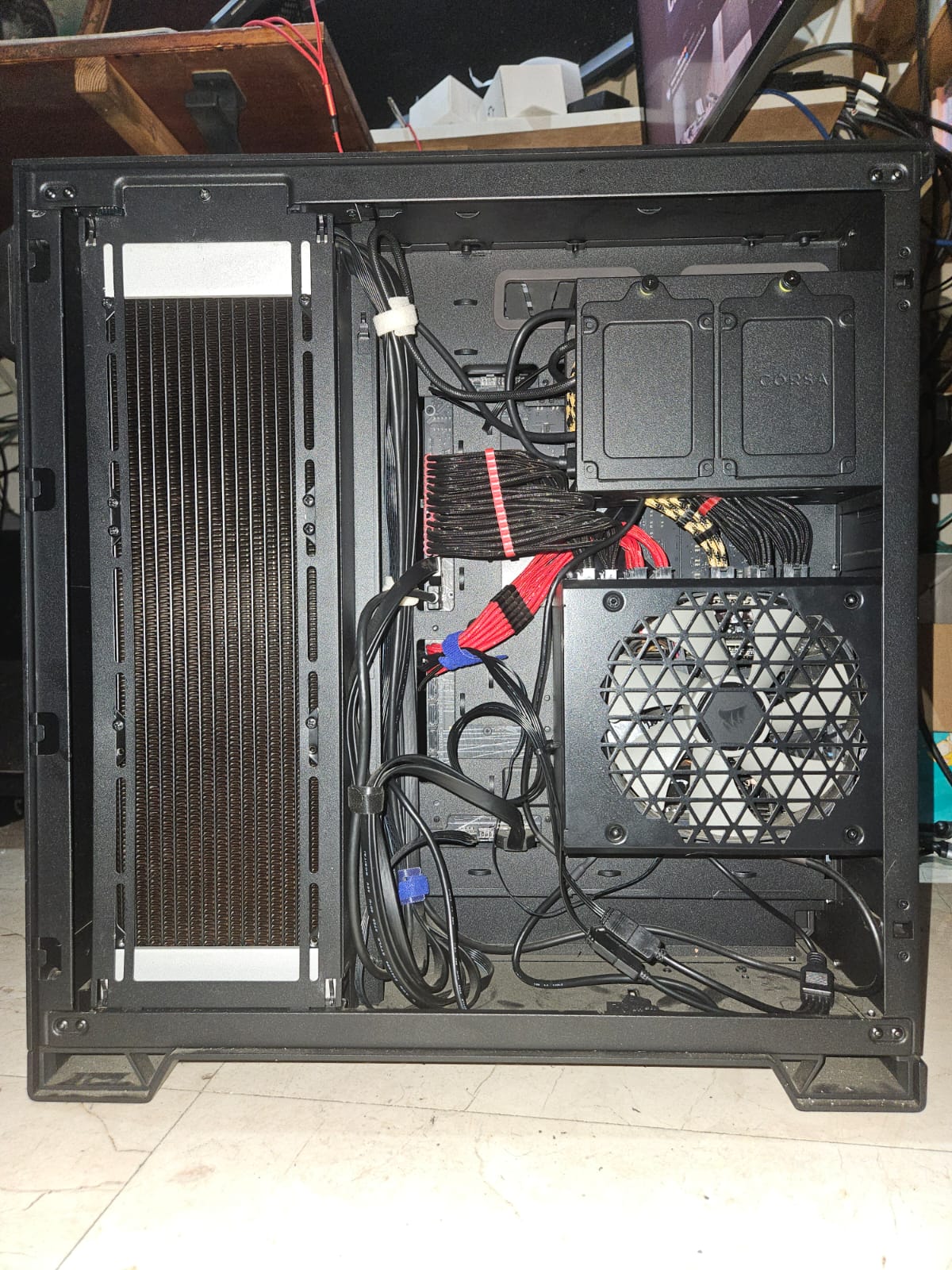

Pour réussir à tout faire tenir comme il faut dans le boitier (les rads X Flow sont à la limite de ne pas pouvoir passer), j'ai pas mal galéré, le rad bas est par exemple fixé dans le rail "140" d'un coté, et au milieu du mesh de l'autre, et passe millimétrique en longueur.

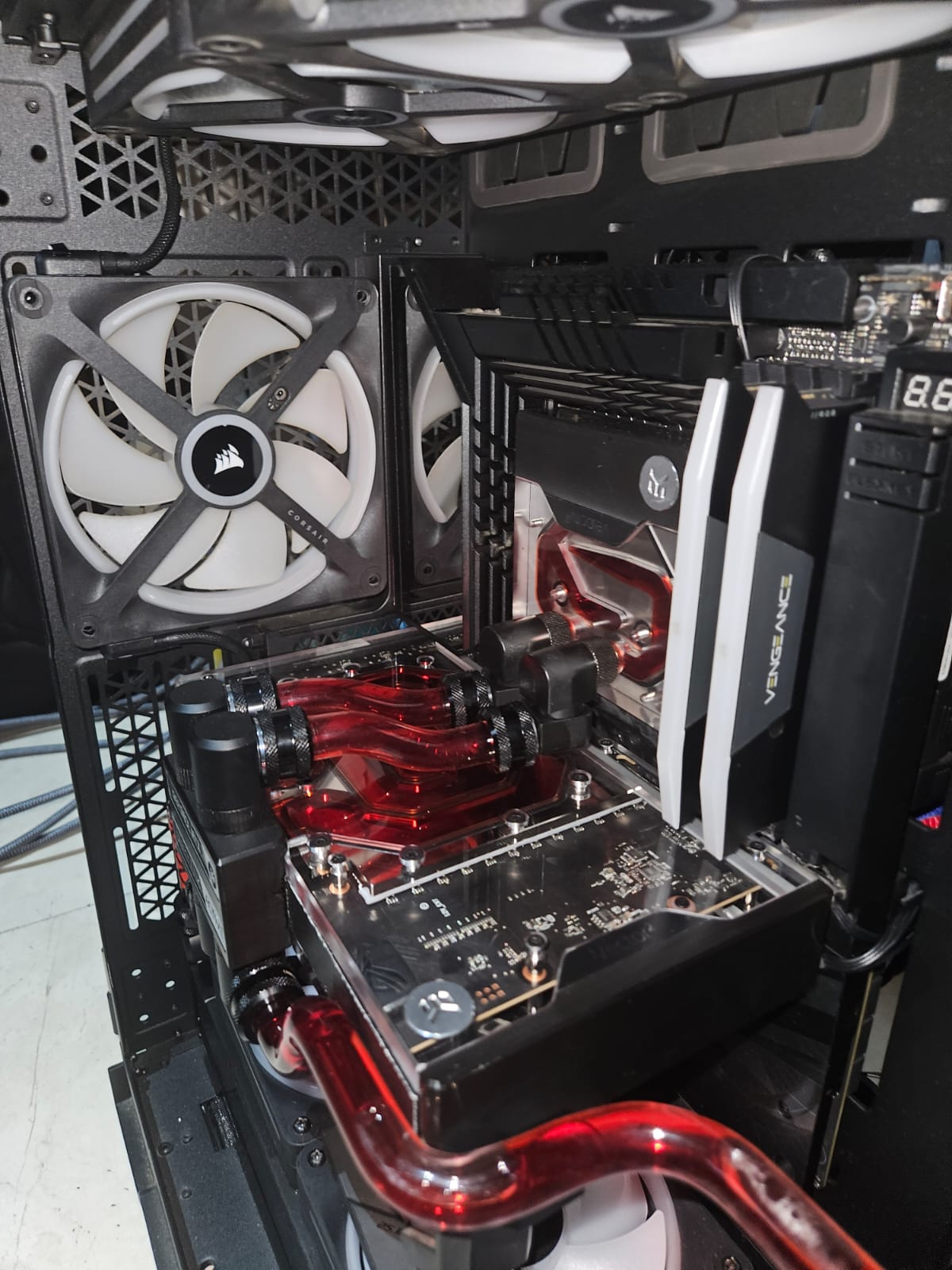

J'ai du aussi un peu trafiquer au dremel la CM pour que le WB GPU passe, et remplacer son rad de M2 inutile (qui va utiliser ce slot qui divise par 2 le débit du PCI16x...) par un morceau d'acrylique custom made.

Un peu de peinture aussi, pour que les rads soient noirs et pas noir et argent et faire disparaitre les marquages or des embouts Barrow.
Dans l'ensemble, nettement moins prise de tête que mes montages d'il y a 15-20 ans, quand on bidouillait avec ce qu'on trouvait

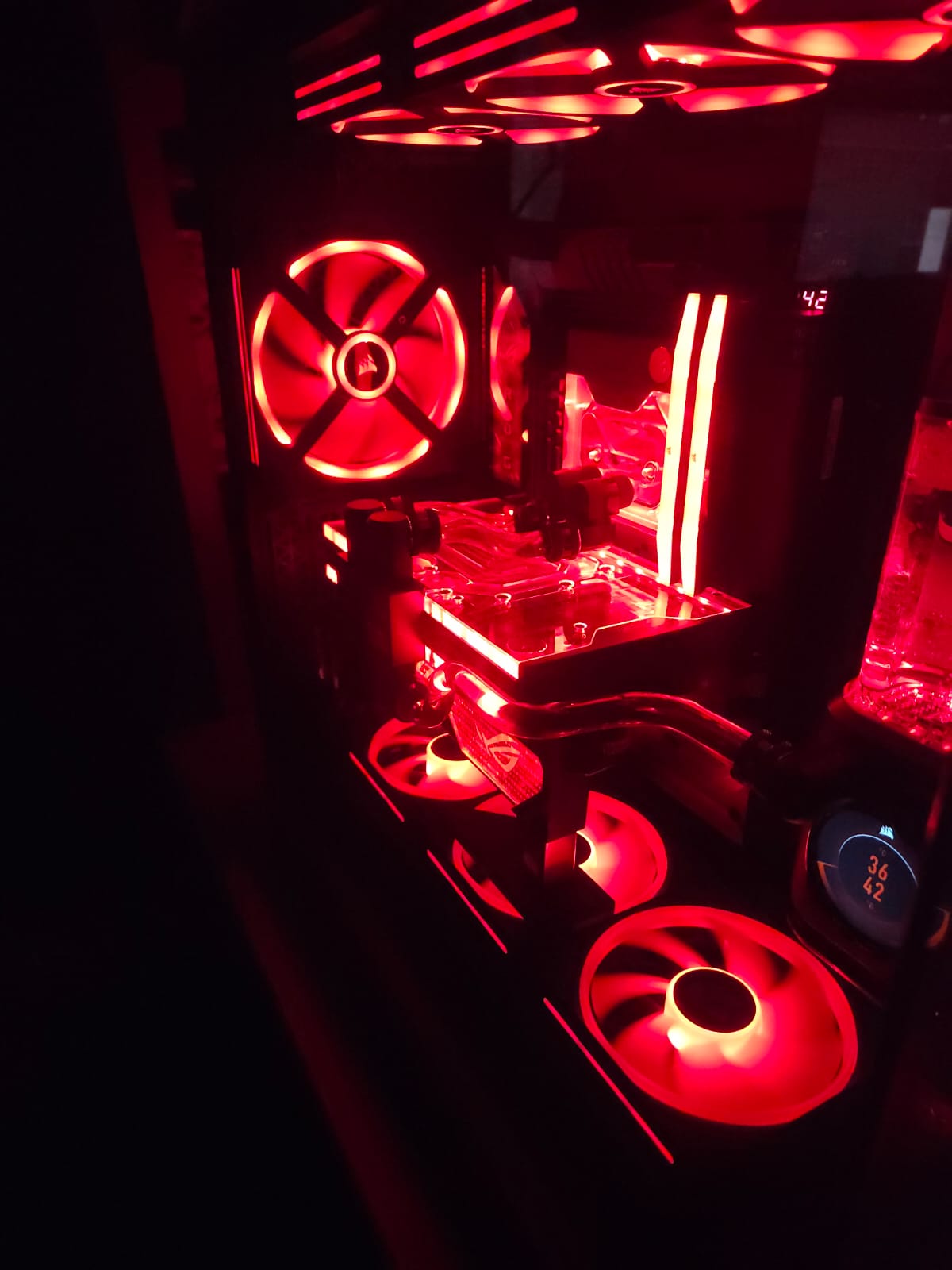

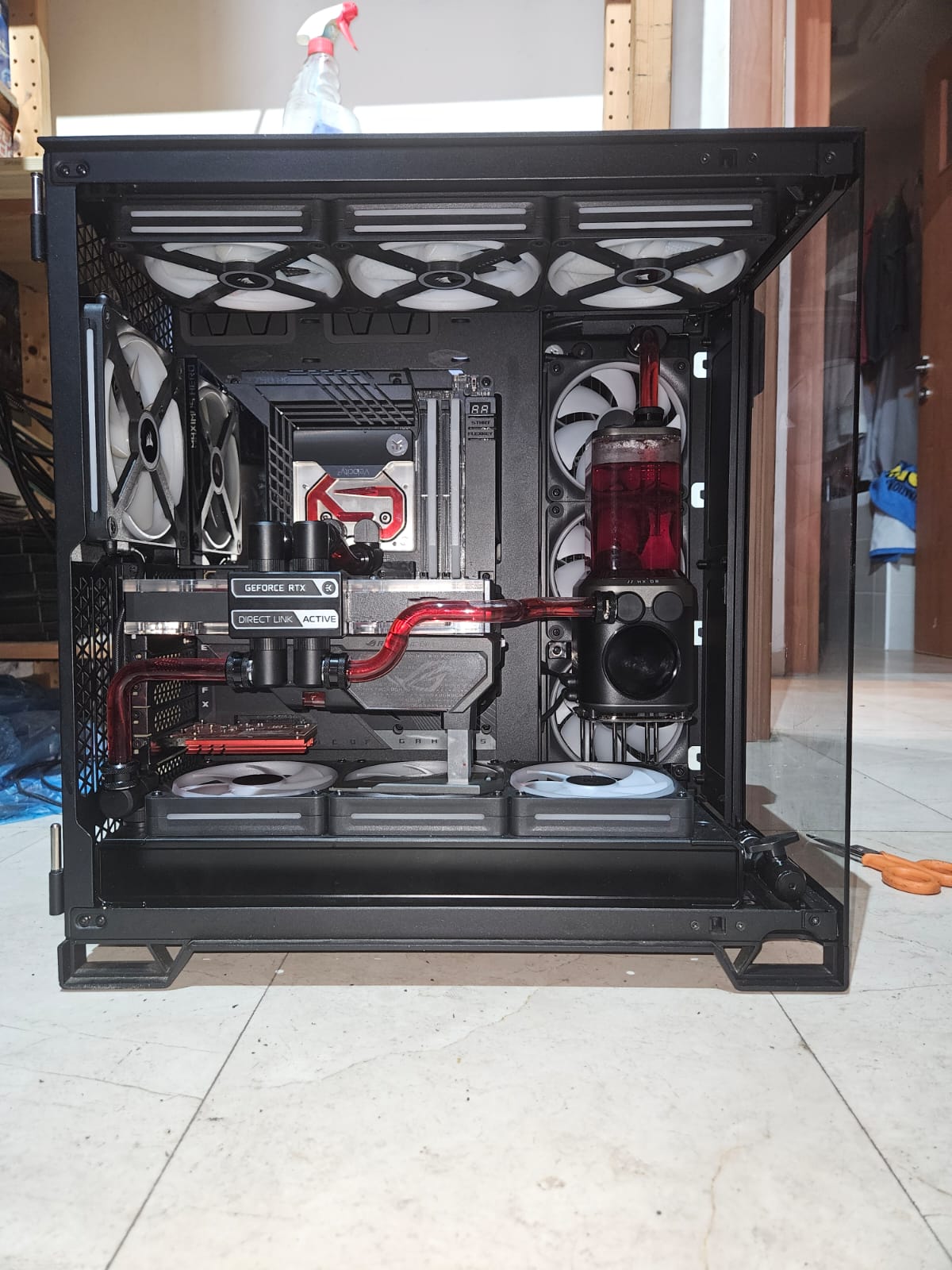

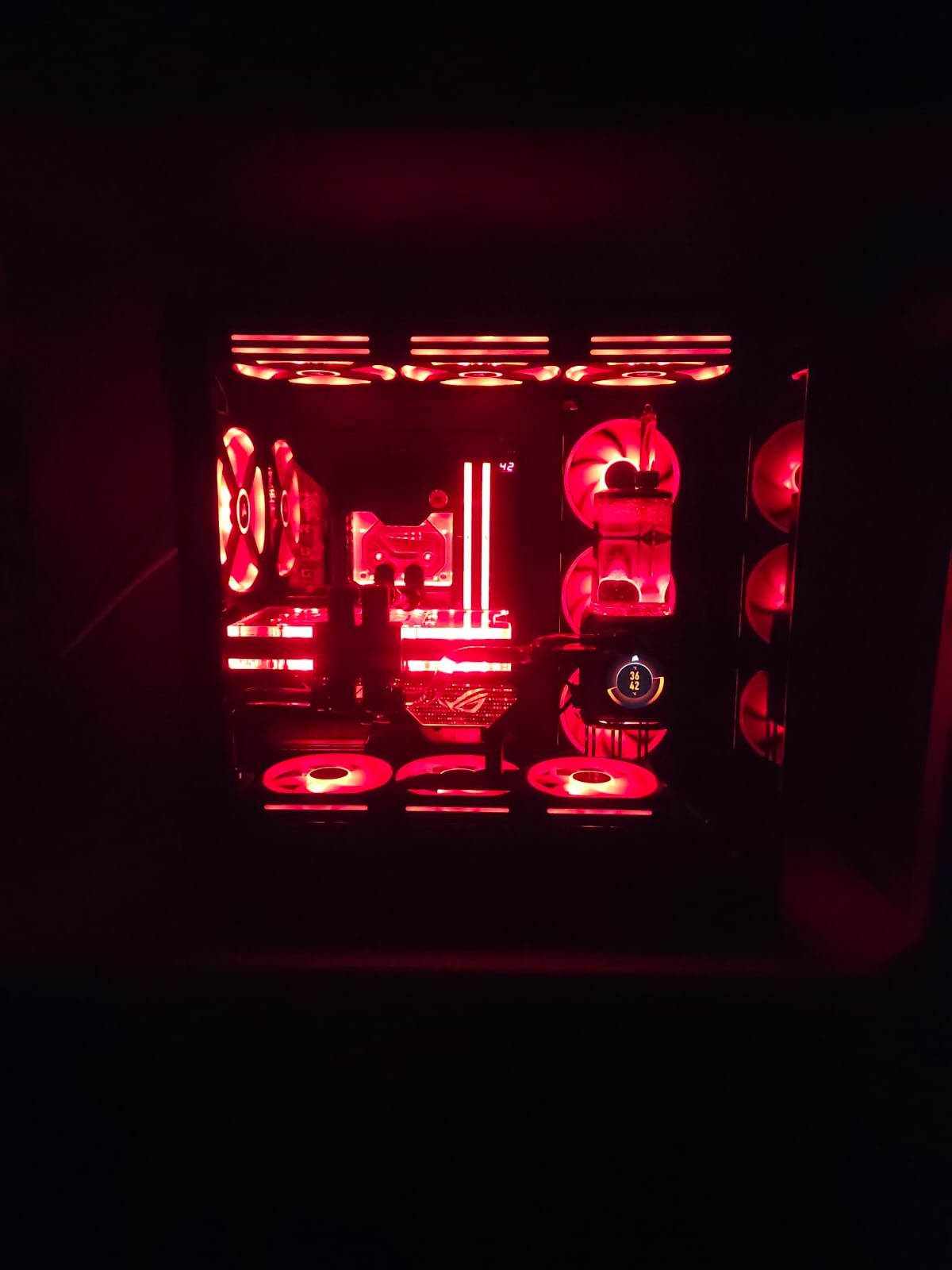

Le résultat :









Je suis plutôt satisfait du résultat Ne me restera plus que la gravure au laser sur les 2 panneaux vitrés quand j'aurai mis un peu de sous de coté ^^

PS: j'ai pas encore "stress test" la machine, pas le temps trop de taf, mais les sessions de jeu font à peine monter l'eau de 2°, dans un silence quasi total, sachant que je joue sur un triple Ultrawide (donc en 10320x1440) et que ma pièce est pas franchement froide (mon Delta air/liquide est dans les 6°)

superbe comme config

les câbles por l'alim ... c'est du fait maison ??


Merci

Pour les cables : non, ce sont des cables fabriqués sur mesure par Moddiy, ils peuvent te les fabriquer à la demande, aussi bien la longueur que la couleur du cable et des passants : https://www.moddiy.com/ (Ils ont plein d'autres choses, et bien sur des cables déjà en stock et pas sur commande)

C'est cool aussi bien pour éviter les salades de spagghettis que pour repérer ses cables selon leur couleur (dans mon cas, rouge à passants noirs 12VHPWR, jaune et noir : boitier Icue)

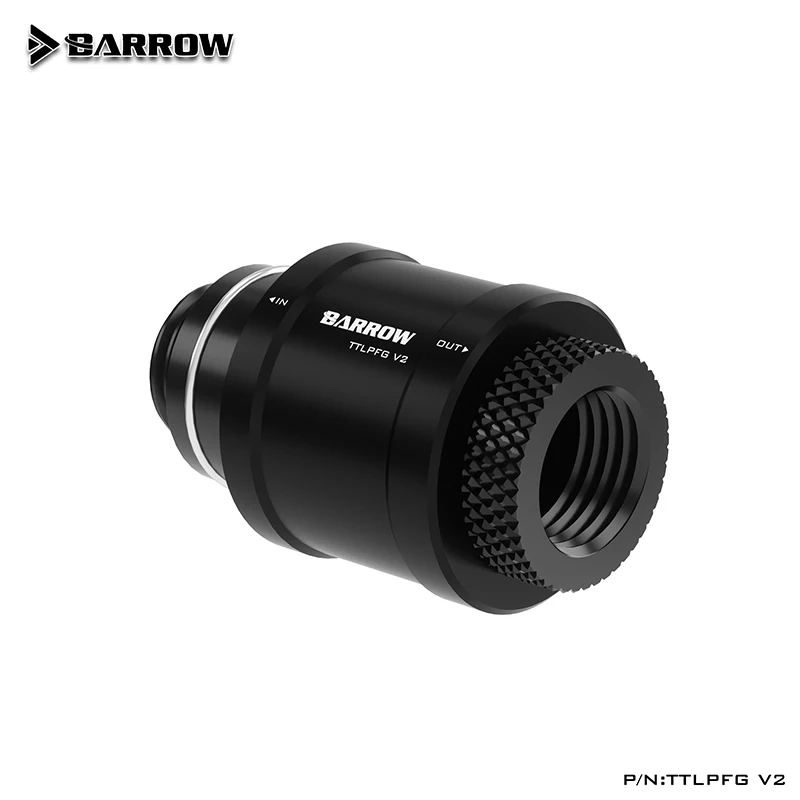

Pour la vanne de purge je suis passé sur ça, tellement plus pratique et esthétique selon moi

J'utilise un raccord rapide mâle qui est dans la boucle, et quand je veux vider, je "branche" le femelle

C'est joli j'avoue, plus petit que ce que j'avais vu jusqu'à présent

Merci pour l'idée, j'y penserai à l'occasion d'une commande AliExpress avant une maintenance (là de suite, j'ai la flemme de purger juste pour ça ^^)

Suivant la position de la bague centrale, le liquide va dans un sens ou l'autre, c'est ça?
Je ne comprends pas trop le fonctionnement...

Très joli montage et très jolies courbes !
Par contre, je me suis toujours demandé comment ce type de circuit pour la CG pouvait être efficace. De manière intuitive, je me dis que l'eau ira directement en face plutôt que de rentrer dans le WB de la CG Ôo

Non, au lieu d'une vanne à tourner, c'est à pousser, dans un sens c'est fermer, dans l'autre ouvert. Je l'ai monter dans mon circuit et c'est bien étanche et fonctionne parfaitement bien.
Avant j'utilisais une vanne à tourner mais dans un de mes précédents montage j'avais du mal à la placer/utiliser car entre deux rad (bottom et slide)


le meilleur theme

(désolé j'ai pas moins dégueu sous la main )

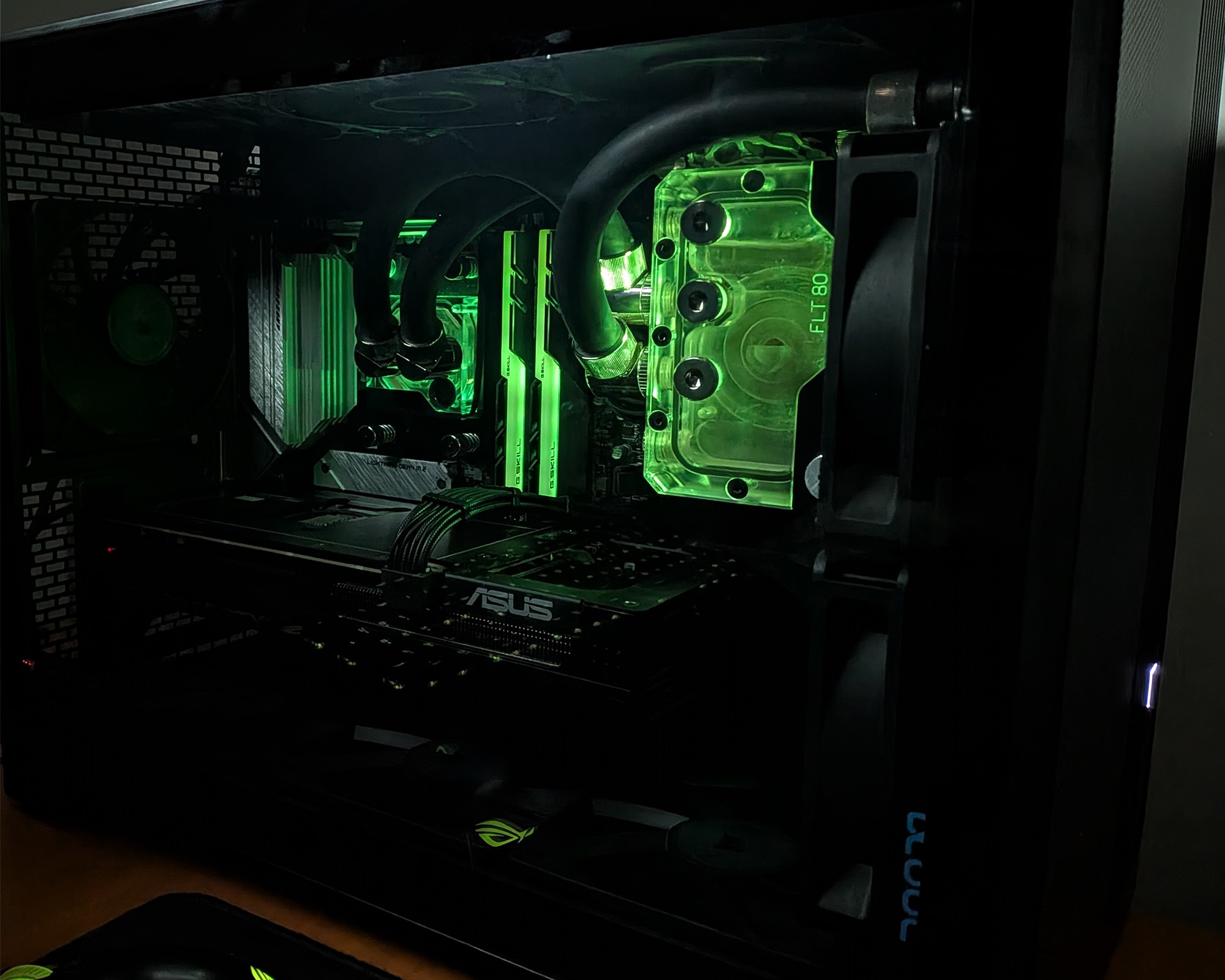

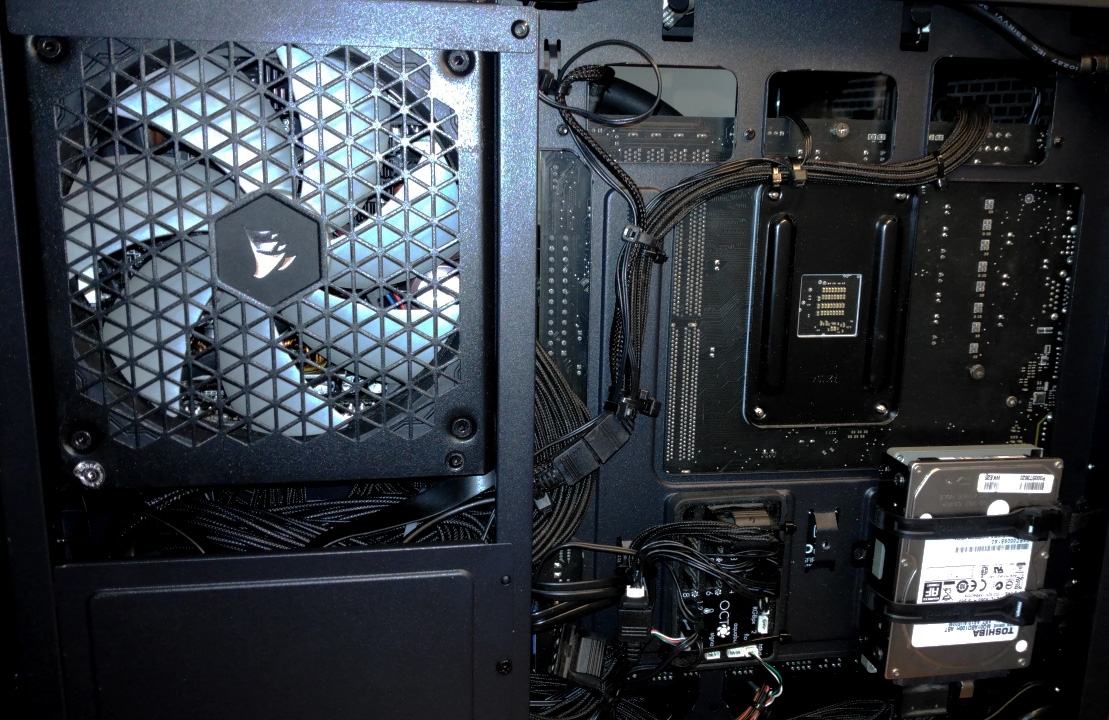

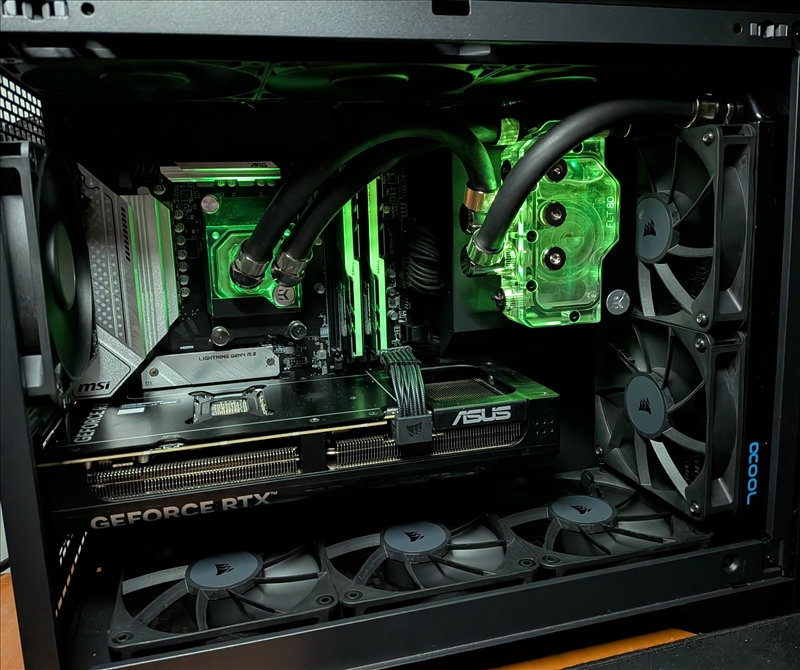

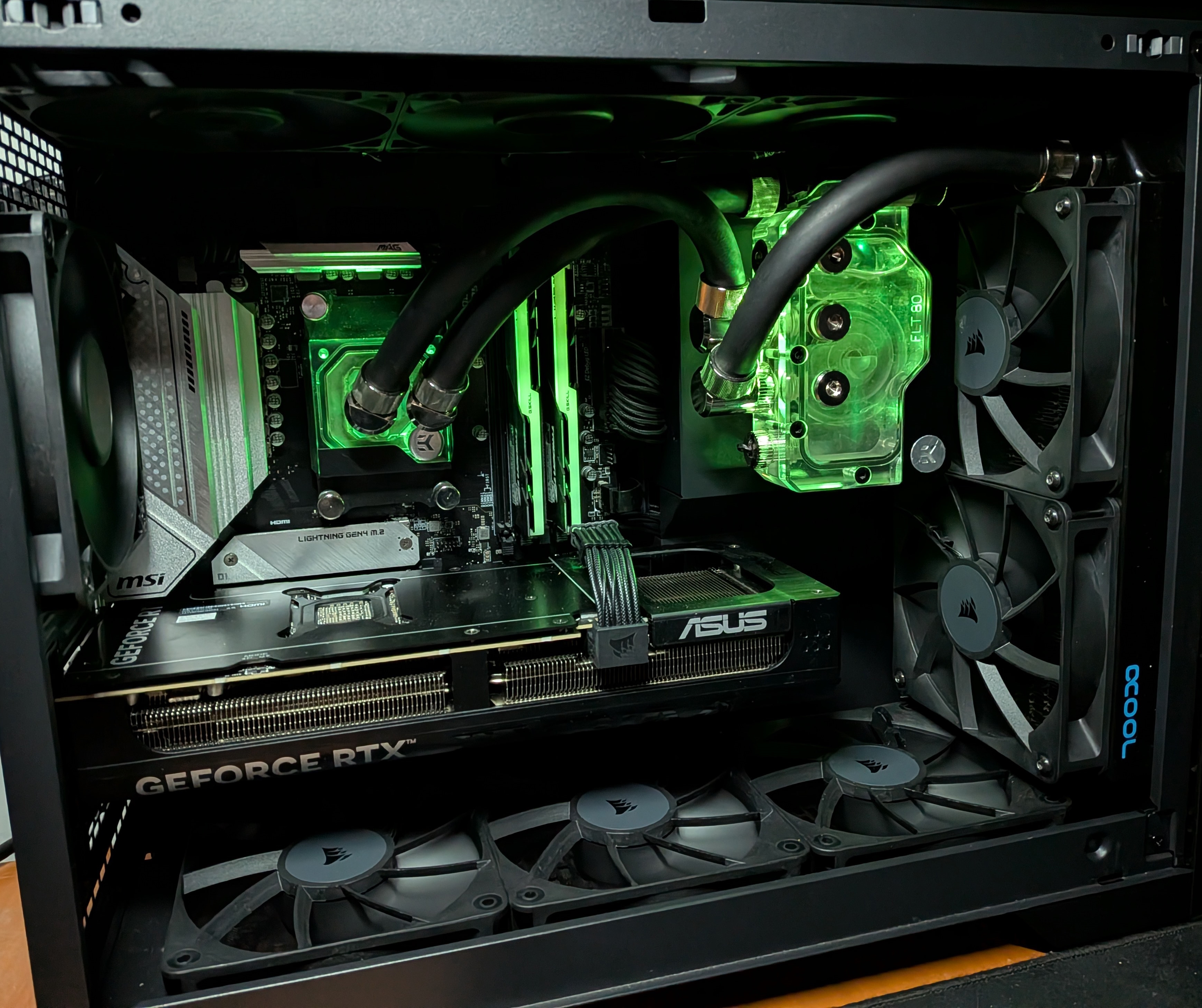

Tiens moi aussi je me suis mis au vert tout récemment :

Pour les détails :

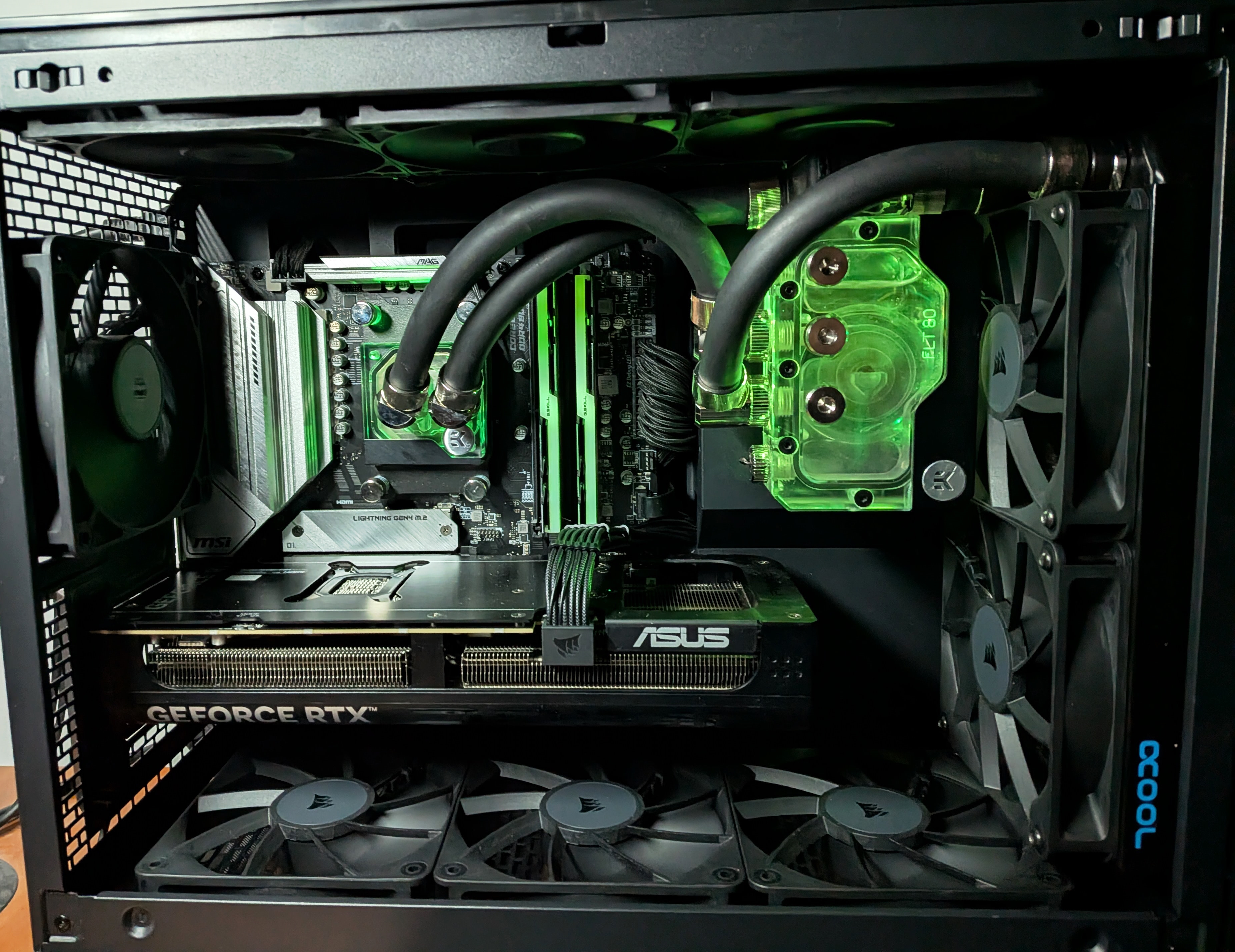

Dans cette petite Phanteks XT M3,
EK-classic supremacy, réservoir EKWB FLT80 avec une Pompe DDC-1 Plus (acheter chez docmicro en 2013 !), un petit ST30 de chez Alphacool en 240mm.
Des embouts et tuyaux ZMT de EKWB la encore.

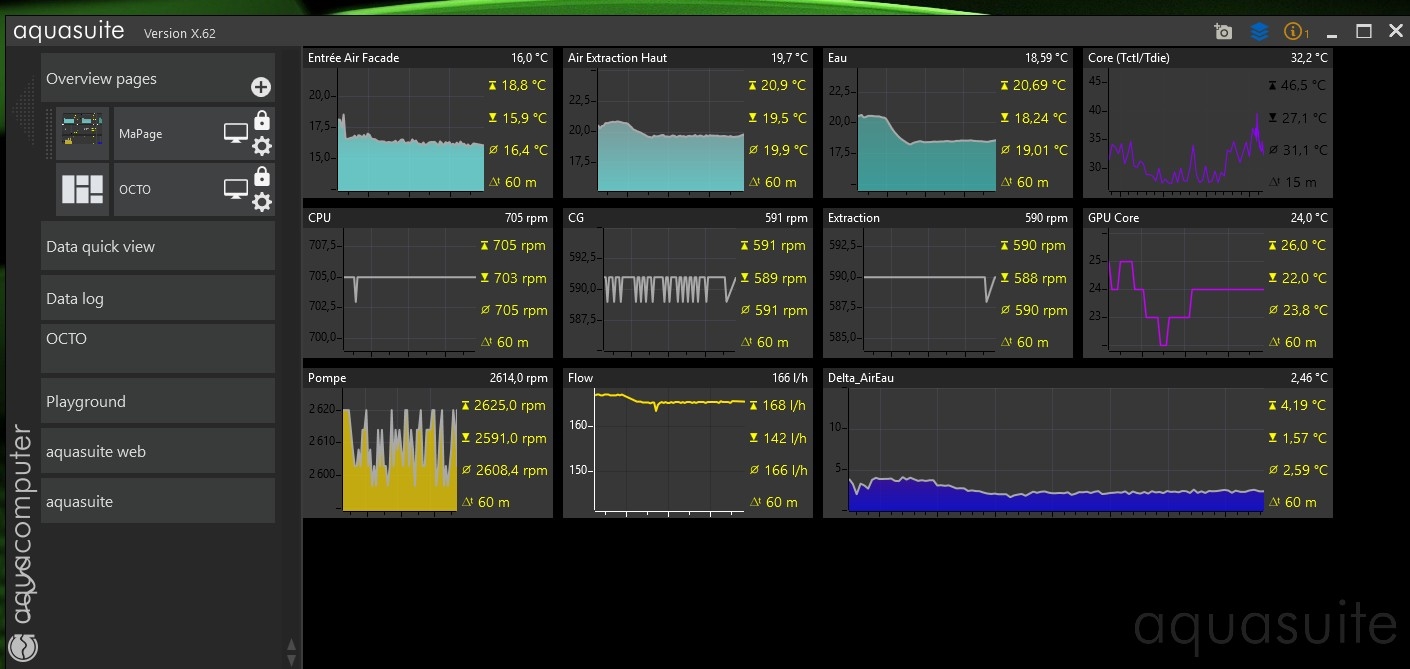

L'excelent OCTO de aquacomputeur pilote via aquasuite le rgb et les 9 ventillateurs Corsair RS120, prise des infos : températures air à l'entrée du radiateur, air à l'extraction, de l'eau et enfin un highflow LT de aquacomputeur la aussi.

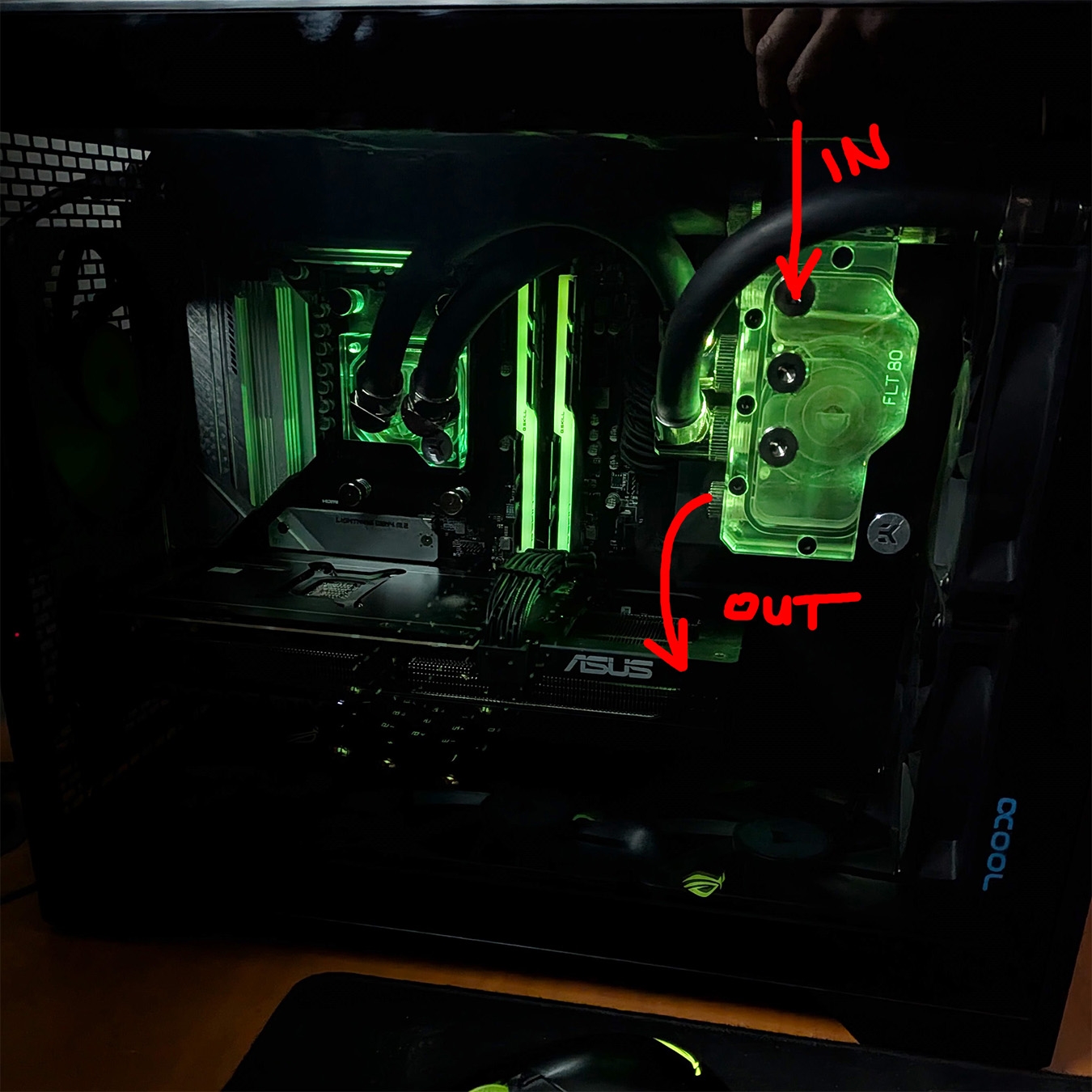

Pas trop galère la mise en route du circuit avec un si petit réservoir ? Pas de vanne de purge ?

Pour le coup c'est un réservoir plutôt facile, dans mon ancienne tour j'avais tout mis bien mais c'est beaucoup plus de manipulation et c'est vraiment plus esthétique comme ça, c'est un choix...
J'ai commencer par brancher un long tuyaux sur le "fill", remplir au flacon pissette, faire tourner la boucle, pencher la tour, remplacer le tuyaux par un bouchon.
Pour le vider vu le peu de quantité de liquide je suis même pas sur que le drain serve (tuyaux sur le "fill" et flacon pissette va surement suffire)
