[Topic Unique]Photos de WC : postez vos installations/montages !

n°1455821
zbineulong​time
☱☱☱☱☱☱☱☱☱☱☱☱
Posté le 09-08-2006 à 13:58:56  profilanswer


Reprise du message précédent :
Oulah ça taille ici :D

J'attends mon wb mosfet x1900 et je ferais 2 ou 3 photos du montage sur la carte :)

Message cité 1 fois
Message édité par zbineulongtime le 09-08-2006 à 13:59:42

---------------
.
mood
Publicité
Posté le 09-08-2006 à 13:58:56  profilanswer


n°1455879
leonidas21
Μολoν λαβέ
Posté le 09-08-2006 à 15:13:29  profilanswer


zbineulongtime a écrit :

Oulah ça taille ici :D

J'attends mon wb mosfet x1900 et je ferais 2 ou 3 photos du montage sur la carte :)




c'est quel wb mofsets que tu as pris ?


---------------
Le vélo c'est la vie
n°1455885
zbineulong​time
☱☱☱☱☱☱☱☱☱☱☱☱
Posté le 09-08-2006 à 15:20:22  profilanswer


leonidas21 a écrit :

c'est quel wb mofsets que tu as pris ?




Le wb Alphacool :

http://www.docmicro.com/pieces/des [...] piece=5547


---------------
.
n°1455891
leonidas21
Μολoν λαβέ
Posté le 09-08-2006 à 15:25:51  profilanswer


oh celui que j'avais !!!!

bien efficace en tout cas !!!! (ca depassait pas 65°C pour les mofsets apres 2h de bf2)

mais attention lors du montage hein !!!!! faut pas trop serrer sinon.....adieu la x1900


---------------
Le vélo c'est la vie
n°1455895
zbineulong​time
☱☱☱☱☱☱☱☱☱☱☱☱
Posté le 09-08-2006 à 15:27:47  profilanswer


Ah oui justement ... peux tu m'expliquer le montage rapidement, enfin surtout comment éviter d'effriter les mosfet ? J'ai entendu parler de ce risque pas mal de fois ...


---------------
.
n°1455904
leonidas21
Μολoν λαβέ
Posté le 09-08-2006 à 15:36:54  profilanswer


bah en fait tu enlves celui d'origine sans pb.......

tu prend ton nouveau wb tu y colles l'espece de pate blanche avec plastique rose coté mofsets (tu verras au passage que cette pate blanche est super molle donc va deborder sur les cotés ce qui fait un peu peur donc si tu appuies dessus avant de l'installer enleve les surplus sur les cotés), ensuite tu le mets contre les mofsets et tu mets tes vis....

par contre ils ont fournies des petits donuts noirs de plastique et j'ai pas trouvé où les mettre donc je les ai pas mis et ca marchait tres bien....

tu visses jusqu'a que ca commence a forcer un peu et c'est tout.....bien evidemment il y aura du jeu mais a ce qui parait c'est normal vu la taille disproportionnée du wb par rapport a la fixation (deux vis de merde)......bref pas vraiment genial pour le fixer ce wb et c'est plus du LDPC que du HDPC bien sur.....

j'en avais vu un de chez coolance qui m'avait l'air bien mieux mais comme j'ai arrté le wc je pourrais pas dire.....


---------------
Le vélo c'est la vie
n°1455910
zbineulong​time
☱☱☱☱☱☱☱☱☱☱☱☱
Posté le 09-08-2006 à 15:44:45  profilanswer


mdr le "donuts" :D Merci pour ton explication en tous cas.

Et comme j'achète le wb d'occaz, je peux mettre de la pate thermique classique à la place du gros machin rose ? (genre artic silver) ? Ou faut que ce soit épais ?


---------------
.
n°1456029
zbineulong​time
☱☱☱☱☱☱☱☱☱☱☱☱
Posté le 09-08-2006 à 19:22:18  profilanswer


Oué je sais :D (je vais me procurer un chalumeau).


---------------
.
n°1456045
zbineulong​time
☱☱☱☱☱☱☱☱☱☱☱☱
Posté le 09-08-2006 à 19:35:32  profilanswer


Ok merci du conseil.


---------------
.
n°1456069
thehacker2​5
Posté le 09-08-2006 à 20:24:46  profilanswer


Bah il suffit de pas tirer tout droit quand on démonte, faut faire pivoter un coup le rad ou le wb sur les cotés et ensuite ça part tout seul.

J'ai vraiment jamais eu de problèmes de ce genre ou si ça arrive c'est plutot qu'on a mis trop de pate thermique je pense.

mood
Publicité
Posté le 09-08-2006 à 20:24:46  profilanswer


n°1456154
marchettij​p
Posté le 09-08-2006 à 22:41:44  profilanswer


sonicmayhem a écrit :

oé mais ce ventilo la fait du bruit, j'ai le meme...  :??:



Excuses-moi je viens de voir ton post seulement maintenant non en 5V il est tres silencieux en 12V il fait un peu de bruit mais c est pareil pour tous les ventilos j en ai trois dans la tour don t un en extraction sous l alim

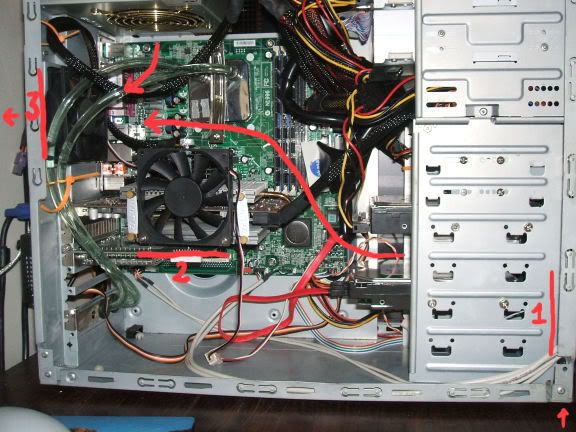

http://i21.photobucket.com/albums/b264/jpm1/WC02.jpg(En details)
Install complete

n°1456298
leonidas21
Μολoν λαβέ
Posté le 10-08-2006 à 10:32:44  profilanswer


zbineulongtime a écrit :

mdr le "donuts" :D Merci pour ton explication en tous cas.

Et comme j'achète le wb d'occaz, je peux mettre de la pate thermique classique à la place du gros machin rose ? (genre artic silver) ? Ou faut que ce soit épais ?




franchement je sais pas si c'est prudent de mettre de la pate thermique sur les mofsets comme ca puisque c'est quand meme tres visqueux....


---------------
Le vélo c'est la vie
n°1456300
zbineulong​time
☱☱☱☱☱☱☱☱☱☱☱☱
Posté le 10-08-2006 à 10:33:16  profilanswer


Donc faut que je mette quoi ?


---------------
.
n°1456304
leonidas21
Μολoν λαβέ
Posté le 10-08-2006 à 10:45:19  profilanswer


en fait l'ideal serait de mettre la meme chose que les petits carrés roses qui servent pour les memoires de ta x1900 sur toute la longueur du wb puisque le morceau blanc en dessous ne s'ecrase pas comme du swing-gum...tu vois ce que je veux dire ? mais que ca ne soit pas trop epais pour ne pas empcher le transfert de chaleur.....

ou sinon tu prend le morceau fourni avec ton wb et tu laisses le minimum de cette pate sous le plastique rose, genre une très fine couche


---------------
Le vélo c'est la vie
n°1456313
zbineulong​time
☱☱☱☱☱☱☱☱☱☱☱☱
Posté le 10-08-2006 à 10:51:56  profilanswer


Ok je vais voir ça ce soir :)


---------------
.
n°1456745
marcelus44
Marcelus is back !
Posté le 10-08-2006 à 23:07:11  profilanswer


Bonjour tout le monde,

Voici ma petite contribution à cet excellent topic !

Après une première expérience de WC raté (LOL) j'étais repartis sur du aircooling Zalman et j'avais gagné quelques degrés par rapport au ventirad AMD d'origine. Mais avec les fortes chaleurs de cet été j'ai décidé de retenter l'expérience du WC.

Pour commencer je n'ai watercoolé que le CPU (AMD Athlon 64 3200+ S939 core) avec les éléments suivants:

Waterblock
: Alphacool NexXxoS XP Light (AMD 64)
Radiateur: Alphacool NexXxos Xtreme II
Pompe: Eheim 600 Station II

Certains diront certainement qu'avec un rad Xtreme II on peut WC plus qu'un seul processeur, et ils auront raison  ;)
Mais comme c'est mon premier WC je n'ai pas tenté plus. Peut être plus tard...

Pour commencer voici une vue d'ensemble de mon boitier:

http://img50.imageshack.us/img50/3292/01zh7.th.jpg

La même vue avec le boitier ouvert:

http://img50.imageshack.us/img50/9020/07km2.th.jpg

L'intérieur du boitier:

http://img50.imageshack.us/img50/5523/03qi2.th.jpg

Un petit zoom sur le passage des tuyaux et des cables:

http://img50.imageshack.us/img50/4883/05sk1.th.jpg

Le ventirad posé sur le dessus du boitier (pieds en Caoutchouc fixé au rad avec de la pate à fixe blanche):

http://img50.imageshack.us/img50/9132/06uu4.th.jpg

Les ventilos du rad sont des rasurbo (pas cher et presque aussi bien que les papst :D ) qui tournent en 5V (je gagne 2 à 3° en 12V).

Au niveau performance je ne dépasse pas les 45° en full burn avec une température de 26° dans la pièce. Avec le ventirad d'origine j'arrivais parfois à 65° et avec le Zalman CNPS 7000B Al-Cu j'arrivais à 60°. Autrement dit j'ai gagné 15° en full burn. En idle les températures varient entre 30 et 38° suivant la température de la pièce mais le plus souvent je tourne vers 35° parce qu'il fait assez chaud dans la pièce. Je sais que ces températures sont assez élevées pour un Athlon 64 mais je pense que ma sonde n'est pas très bien réglée car j'ai une différence de plusieurs degrés par rapport à mon réhobus. Sinon c'est vrai que mon WC n'est pas optimisé à 100% mais pour une première expérience je suis assez satisfait du résultat.

Bon allé je vous laisse en vous remerciant d'avoir prêté de l'attention à mon post  ;) ,
@ +

PS: y'en a vraiment qui ont des installations de fous sur le topic  :D

n°1456790
Chiensoif
Posté le 11-08-2006 à 01:01:24  profilanswer


A ta place, j'aurais inversé le sens des ventilos... ;)


---------------
i875@3.6GHz Gigabyte GA-P55A-UD3 Gskill Eco cas7 DDR3 4x2 Go  HD5870 Apogee XT EK-5870 2xEKWB XTC 140 Laing DDC Mes feedbacks
n°1456799
thehacker2​5
Posté le 11-08-2006 à 01:16:38  profilanswer


A sa place je mettrais surtout mis 4 ventilos pour tirer parti de l'épaisseur du rad. :/

Sinon c'est pas mal du tout :jap: (meme si je déteste ce genre de boitier)


Message édité par thehacker25 le 11-08-2006 à 01:16:47
n°1456809
marcelus44
Marcelus is back !
Posté le 11-08-2006 à 01:53:54  profilanswer


Merci les gars pour vos conseils  ;)

Je suis à l'écoute de toutes les propositions pour améliorer mon WC. :D

C'est sure qu'avec 4 ventilos sur le rad j'aurais plus de perf mais le prob c'est l'alimentation des 2 autres ventilos (j'ai plus de connecteurs d'alim 3 pins). Par contre je comprend pas la proposition de changer le sens de mes ventilos car là ils sont en push, et je ne pense pas avoir des meilleures perfs en pull. Mais bon je peux essayer et voir ensuite...

n°1456821
thehacker2​5
Posté le 11-08-2006 à 02:12:27  profilanswer


La postion des ventilos, en pratique ça change très peu les perf (tests perso inside :D)

Ton raisonement a pas vraiment de sens antibug, dans les 2 cas c'est pareil ça fait circuler de l'air au travers des ailettes.


Message édité par thehacker25 le 11-08-2006 à 02:13:27
n°1457218
marcelus44
Marcelus is back !
Posté le 11-08-2006 à 17:40:11  profilanswer




Je viens de faire des tests en changeant le sens des ventilos et j'obtiens des températures un petit peu plus élevées qu'avant. La différence n'est pas énorme mais du coup j'ai remis comme c'étais avant c'est à dire en push.

n°1457322
Chiensoif
Posté le 11-08-2006 à 20:54:01  profilanswer


marcelus44 a écrit :

Merci les gars pour vos conseils  ;)

Par contre je comprend pas la proposition de changer le sens de mes ventilos car là ils sont en push, et je ne pense pas avoir des meilleures perfs en pull. Mais bon je peux essayer et voir ensuite...



Je dis pas çà pour le push pull mais pour le sens de circulation naturel de l'air (l'air chaud monte).


---------------
i875@3.6GHz Gigabyte GA-P55A-UD3 Gskill Eco cas7 DDR3 4x2 Go  HD5870 Apogee XT EK-5870 2xEKWB XTC 140 Laing DDC Mes feedbacks
n°1457749
Boite de P​4
Pourquoi doesn't marche???
Posté le 12-08-2006 à 18:23:52  profilanswer


MAJ de ma petite config, même si la 6600GT est maintenant dead  :sweat:

http://img156.imageshack.us/img156/4781/1002310vy2.th.jpg


---------------
GTI's powa !!!
n°1457757
zycker
Posté le 12-08-2006 à 18:48:55  profilanswer


Raison du décès ? overdose à l'eau de vie ?
ça peut être sympa dans le water :D

n°1457760
Boite de P​4
Pourquoi doesn't marche???
Posté le 12-08-2006 à 18:54:30  profilanswer


j'en sais trop rien, a mon reseau elle marchait nikel je reviens chez moi pouf ca lag a mort dans les jeux et 1172 pts a 3d mark 2005  :pt1cable:
si facture qui traine quelques part je suis prenneur  :)


---------------
GTI's powa !!!
n°1458103
Boite de P​4
Pourquoi doesn't marche???
Posté le 13-08-2006 à 15:19:50  profilanswer


ok ben je vais tester tes conseil merci a plus


---------------
GTI's powa !!!
n°1458815
Niubert_86
Posté le 14-08-2006 à 22:10:56  profilanswer


themotar81 a écrit :

Bon voici mon petit Wc :

Rad :BIX²
Pompe+Reservoir :Hyldor L20 + PumpStation
WB Cpu :1Hv3
Temp° :Vcore Stcok : 25° Idle,31° Full
                    Vcore 1.6V: 30°Idle,39° Full

Place au phtos  :D  (Dsl pour la qualité !)
http://img78.imageshack.us/img78/6 [...] ps8.th.jpg
http://img89.imageshack.us/img89/7 [...] lz0.th.jpg
http://img89.imageshack.us/img89/4 [...] wg7.th.jpg



Salut, peux tu me dire quel est ton boitier ? j'en cherche un dans le meme genre (avec alim en bas) pour y intégrer un gros rad tripple... Merci !

(d'ailleur si vous avez des boitiers à me conseiller... :))


-- Edit : Arf, j'avais pas encore lu plus bas, tu le disais... P180 Thx.

Message cité 1 fois
Message édité par Niubert_86 le 14-08-2006 à 22:12:06
n°1458824
Boite de P​4
Pourquoi doesn't marche???
Posté le 14-08-2006 à 22:39:48  profilanswer




ben j'ai suivi tes conseil et rien a faire, elle a tournée sous 3d mark pendant un moment... apres erreur systeme bla bla bla.... poubelle vive la 6600 non GT :lol:


---------------
GTI's powa !!!
n°1458825
zbineulong​time
☱☱☱☱☱☱☱☱☱☱☱☱
Posté le 14-08-2006 à 22:42:27  profilanswer


boite de p4 c'est en rapport avec les clopes ?


---------------
.
n°1458831
Boite de P​4
Pourquoi doesn't marche???
Posté le 14-08-2006 à 22:48:29  profilanswer


heu full largued là ya pa compri toua moua !!!!  :pt1cable:


---------------
GTI's powa !!!
n°1458842
flo850
moi je
Posté le 14-08-2006 à 23:15:46  profilanswer


Niubert_86 a écrit :

Salut, peux tu me dire quel est ton boitier ? j'en cherche un dans le meme genre (avec alim en bas) pour y intégrer un gros rad tripple... Merci !

(d'ailleur si vous avez des boitiers à me conseiller... :))


-- Edit : Arf, j'avais pas encore lu plus bas, tu le disais... P180 Thx.



demain ,je termine l'installation de mon WC dans mon p180 , avec un rad triple en haut, une laing DCC ....

je posterai des photos, si ca peux t'interesser

n°1458852
chargerff
Houston! We have a problem!
Posté le 14-08-2006 à 23:30:23  profilanswer


Boite de P4 a écrit :

heu full largued là ya pa compri toua moua !!!!  :pt1cable:


Les P4 c'était des clopes vendu par 4 pour les gars qui avait pas de sou  ;)   :D


---------------
Temjin-SST-TJ04B vs PC7-SE B
n°1458859
chargerff
Houston! We have a problem!
Posté le 14-08-2006 à 23:39:00  profilanswer


Et la il va nous sortir son clip sortie de derriere les fagot  :D


---------------
Temjin-SST-TJ04B vs PC7-SE B
n°1458861
tHr@sHo
Heavy Metal forever
Posté le 14-08-2006 à 23:42:51  profilanswer


Je vais répondre a sa place, il est allé dormir , Boite de P4, ca viens d'une Explosive reviews de X86

La voila  :D

http://the.mad.club.fr/montgallet_sav_mpeg_lq.mpg

On avait trop déliré sur le "et en échange Boite de P4", du coup il avait pris ca comme pseudo  :)

n°1458929
McT Denree
Posté le 15-08-2006 à 01:03:13  profilanswer


Bonjour @ tous !!!

Voici mon mien !

Je par d'un boitier SilverStone SG01 "SUGO"

http://specialtech.co.uk/spshop/files/detail/silverstone-sg01-black.jpg

Config:

AMD Opteron 165
Biostar TForce 6100-939
Galaxy Geforce 7900GT
2*1 Go Corsair TWINX2048-4000PT
Créative Sound Blaster Audigy 2 Value
HDD: Western digital Raptor X 150 Go Serial ATA 10000 trs/mn
        Western digital WD3200KS - 320Go Serial ATA II 16Mo
Graveur DVD NEC ND-4571
Alim Enermax Noisetaker 485W

Config WC:

WaterBlock CPU NexXxoS XP Socket 754 & 939
WaterBlock VGA NexXxoS NVXP-3 NVidia GeForce 6800 / 7800
Pompe Laing DDC Ultra AGB 12 Volts + Réservoir Plexi
2 Radiateur NexXxoS Xtreme III
Tuyau Souple transparent Haute qualité TYGON R3603-8/11
Et tout les embouts...

Voici quelque photos du boitier en revenant d'une L@N:

http://denree.free.fr/Photos%20PC/SilverStone%20SG01%20SUGO/DSC00650.JPG

http://denree.free.fr/Photos%20PC/SilverStone%20SG01%20SUGO/DSC00651.JPG

http://denree.free.fr/Photos%20PC/SilverStone%20SG01%20SUGO/DSC00652.JPG

http://denree.free.fr/Photos%20PC/SilverStone%20SG01%20SUGO/DSC00653.JPG

http://denree.free.fr/Photos%20PC/SilverStone%20SG01%20SUGO/DSC00654.JPG

Il me reste plusieur chose a faire comme gainer les cables et acheter 2 grilles de 3*120 pour mettre sur les côté des rads...

Enfin un mod n'est jamais terminer mais bon...

Si vous vouller voirs ma réalisation en entier, p'tit clic sur ma signature !  :)  (car j'ai poster sur un autre forum à la base...  :whistle: )

Merci de vos commentaires et sourtout de vos idées pour améliorer mon PC !!!

@+

Message cité 4 fois
Message édité par McT Denree le 15-08-2006 à 14:43:04
mood
Publicité
Posté le   profilanswer


 Page :   1  2  3  4  5  ..  104  105  106  ..  810  811  812  813  814  815

Aller à :
Ajouter une réponse


Sujets relatifs
fabrication WBlock chipset "photos inside"cherche topic pas tapé :D
[Topic Unique] Alims NoiseBlockerQue pensez-vous de ces montages? (refroidissement silencieux CPU+alim)
Topic Tuningque pensez vous de mon "home-made waterblock" ? (photos inside)
Mod d'un p166 ? fini ! moddé et photos !PC Silencieux : pas de boitier, juste un "chassis" - Photos Inside...
Plus de sujets relatifs à : [Topic Unique]Photos de WC : postez vos installations/montages !


Copyright © 1997-2025 Groupe LDLC (Signaler un contenu illicite / Données personnelles)
