Reprise du message précédent :
Qu'est-ce que vous pensez de ce logo ?
http://imageshack.us/a/img18/681/n [...] ftside.jpg
Le logo de Knife Party

Le faire en "3D", découper dans une plaque d'alu, peint en noir puis coller dessus

Moi ferais une gravure du logo sur le plexi (ou refaire un carré à coté), avec la lumière du boitier ça rendrait trop bien.

Pour la gravure plexi je pense peut-être en faire une sur le réservoir, enfin faut que je trouve quelqu'un pour ça car moi je suis déjà nul en dessin

Mais je retiens l'idée

Propre ton gainage et tes découpe.
Vivement la suite

merci

Bon au programme demain, gainage du cable 24 pins !!

Salut WizardPC,
super travail sur le gainage. Moi ça m'a fait flipper j'ai fait ça comme un guignol du coup, au marqueur !!! c'est pas dit qu'un de ces 4 je m'y mette...
où en es tu de ton modding ? as tu des photos en vue général de ton boîtier ou d'autres parties avancées...
Pour les plaques blanches sur les GPU, j'arrive peut-être après la bataille, mais chez Casto effectivement ils vendent ce genre de matos en plaque de 50x50x2mm soit transparente, soit blanche opaque, soit même bleu transparente ! et c'est pas très cher (- de 20€).

Tu te lance dans le watercooling, je te tire mon chapeau. Ca impressionne un peu quand on voit tout ce matos...
bon courage pour la suite, ne lâche rien !!!!!!!!
je suis ton mod !


Mon gainage n'est propre que d'un coté, le coté visible   , le coté alim c'est la ou y'a tout le foirage ^^'
Dans mon modding, je réfléchi toujours à l'idée d'un logo, celui de Knife Party me tente pas mal, donc je pense aller voir pour une petite plaque d'alu et faire une découpe pour voir ce que ça donne...
Sinon je dois (normalement) faire le 24 pin aujourd'hui, mais j'ai la flemme sachant que j'ai que un pc, donc tant qu'il sera pas fini je rallumerai pas mon pc... Mais bon faudra bien le faire un jour !
Merci pour les informations supplémentaire pour les plaques ! Par contre j'ai pas de Casto près de chez moi donc ça m'embête un peu

Ouai je me lance dans le water... Je crois que j'ai lancé mon porte-feuille en même temps   Non sérieusement c'est vrai qu'un water coûte cher si on choisi pièce par pièce surtout pour CPU+GPU (les kits complet sont pas si mal et coûtent pas trop cher ~200€ par contre on est limité niveaux choix et intégration), d'ailleurs pour ma part je vais m'arrêter au CPU pour l'instant, j'attends la sortie des Gtx760 Ti et des waterblock qui vont avec pour finir mon water, donc soit je monte quand même juste pour le CPU soit j'attend la fin de l'été pour monter tout d'un coup

Et c'est vrai que le coté modding est un peu à plat dans mon topic (l'achat du water me prend du temps) donc voici un petit teaser sur le water !!

Alphacool Cape Fuzion 10


                                          +
Sharkoon Néon UV 10cm


                                          =
C'est pas la même taille, ni la même couleur, mais c'est le même principe


je trouve ce réservoir vachement intéressant !! Déjà parce qu'il rentre dans mon boitier mais aussi parce que le néon est à l'intérieur ! Donc une super diffusion de la lumière dans le réservoir et non pas un vieux reflet dessus
Si tout vas bien ce soir, je poste des photos du 24pins.


Me revoilà !

J'ai enfin fini mon câble 24 pins ! Je n'ai mis que... 4h et 2 briquet
Bref, il fallait le faire et je l'ai fait, même si ça m'a coûté mon aprem

Premièrement j'ai enlevé la gaine noir qui contenait tout les câbles et la deux surprises :

Des petites gaines tout le long pour serrer les câbles

Duex câbles torsadé qui ne viennent ni ne vont au même endroit, aller savoir...

Je commence à gainer normalement, et ici encore il y'a des doubles connecteurs... Mais coté alim Donc je ne me suis pas embêté !

Propre et simple

Le résultat au bout de 4h !!

Pas trop mal, la gaine thermo blanche à tendance à jaunir lorsqu'on la chauffe au briquet, mais je ne suis pas équipé d'un décapeur donc...

Et dans la config ça donne ça :



Il faut que j'arrange bien les câbles pour que ça soit bien former et pas tout croisé ! J'avais trouvé un tuto mais impossible de remettre la main dessus
Je pense enlever les protections en caoutchouc des passes-cloisons ils me gène plus qu'autre chose, ou alors couper juste les bouts triangulaires...

J'attends vos avis !

très bien fait, peut tre mieux que moi

Oooh, une phantom 570 .

Pour les passes-cloison ne coupent que la partie triangulaire non ? Sinon tes gaines risquent de s'abimer.

Au programme aujourd'hui, un tour chez Merlin pour chercher de l'eau déminéralisé histoire de nettoyer tout le water avant installation, voir aussi pour une plaque alu (logo ?) et de quoi faire un cache alim

Sinon j'annonce aussi que je vais utiliser les tuyaux bleu que j'ai déjà en ma possession pour faire mon water ! ça me fait 10€ d'économiser et ça fera un peu de couleur dans tout ce noir et blanc

Joli boulot !!!
Gros gros drapeau !

Donc j'ai fait quelques achats aujourd'hui

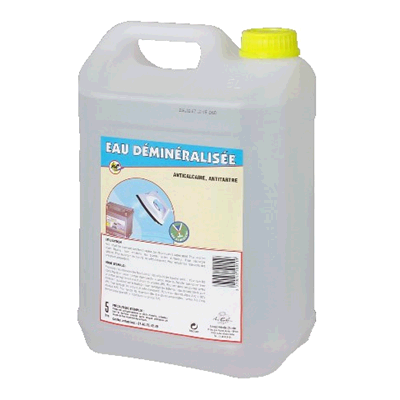

Eau déminéralisé 5L = 1.83€

Une grille que j'avais déjà chez moi, qui me servira pour une partie du cache alim

5m de joint adhésif pour limiter les vibrations des ventilos, je voulais en prendre chez le Doc mais ça coutait moins cher en magasin

Deux nouvelles pour aujourd'hui :

Watercooling :

J'ai reçu mon rad XSPC - RX120 acheté sur le forum HFR à "mimieseb"
D'aspect extérieur il est plutôt pas mal ! Il faut que je le test un peu voir si il fuit pas..





Cache alimentation :

Je pense m'inspirer de ceci ---> http://forum.hardware.fr/forum2.ph [...] w=0&nojs=0

J'annonce que je suis à 1/3 des vues et messages comparé au mod de PoloMod alors que moi j'ai pas fini !! Non mais c'est de la folie le succès que j'ai

ps : Belle innovation et photo pour son mod

Un peu de temps libre aujourd'hui, donc j'essaye d'y voir un peu plus dans mon intégration et mon cache alim/hdd

Mettons le joli RX120 devant !!

Bah ça rentre pas...

Il vous faut donc cet outil magique !

Et voila



Bon ça rentre, mais ça va être compliquer pour fixer le ventilo...

On aligne, et on dessine d'autres trous


Le perçage viendra au moment venu !!


Sinon j'ai commencer à faire des plans pour le cache alimentation, vu que rien n'est décider je vous fait un truc moche pour vous expliquer.


                                 Paint Powaaa' (avec une faute d'orthographe)
Explication :

- Un réservoir, pompe+top, RX120 à l'avant, EX240 en haut, wb cpu et wb gpu.
- Le cache va donc cacher l'alimentation, les rack et la pompe mais pas son top ! Un trou sera laissé au dimension du top de façon à faire le circuit. En rouge
- Le tuyau sortant de la pompe passe au travers du cache pour aller au rad de devant et le tuyau du rad ressort lui aussi à travers le cache pour aller vers le 240 du top.
- Le cache est penché à deux endroits de façon à donner un style ( ) mais aussi pour faciliter la courbe qui vient du réservoir vers le haut du top.
- Un rhéobus BitFenix Recon sera mis en place, mais sachant que mon boitier à une porte, je vais tourner l'écran vers l'intérieur Une découpe sera faite dans le cache à ce niveau. On peut commander le rhéobus depuis son Iphone ou de son navigateur internet C'est pour ça que vers l'intérieur ça ne gène pas.
- Dernière petite chose, la place étant limité dans le boitier, pour faire la double pente avec des angles corrects, le flux d'air venant du RX120 va être géner (la pente arrive trop haut), donc mise en place d'une feuille de plastique rigide (ou d'autre chose) pour diriger le flux d'air vers la grille qui sera situé juste au dessus de la pente de la pompe. En vert

Il reste deux points à éclaircir, est-ce que je prend la partie passive du rad stock intel pour mettre sous la pompe ? Ou j'abandonne l'idée...
Est-ce que je met un ventilo (80,90,120 ??) en bas pour refroidir la pompe et l'alim ? Sachant que je veux garder du silence !

A vous de me dire ce que vous en pensez les amis Des remarques, des propositions, un volontaire pour me faire un beau truc sous un logiciel plutôt que mon pauvre paint

Sinon tu peux le tourner ton rad 120, mettre les entrée sur le côté, c'est pas l'idéal mais ça rentre normalement

J'y ai même pas pensé...
Bon tant pis c'est enlevé et puis ça rentre maintenant

Après tu verra mais t'aura peut-être un soucis de courbe si tu mets les entrée/sortie tout en bas, à tester mais tes tuyaux en sortie de rad 240 vont devoir descendre tout droit et ta courbe sera bloquée par ton GPU.

mais à essayer, au pire tu tourne

Après discussion avec Zendb, j'ai pensé à une correction :

Toujours sous paint oui oui

Tourner le top pour que la sortie sois dirigé sur le coté du cache, pencher le rad 120 de 90°, avoir l'entrée du rad 240 sur le coté aussi. (voir l'image)

Ou

Tourner encore le top mais pour que la sortie sois sur le coté droit cette fois, laisser le rad debout, grille centré, entrée du 240 sur le coté gauche. (pas voir l'image )

Votre opinion ?

vraiment hâte de voire le résultat final !! continue comme sa c'est vraiment excellent  !!

Bon dans la semaine je vais REmettre les deux plaques noir et penché le rad... J'aurai les deux tuyaux sur le coté gauche de la grille, je vais récupérer les joints passe cloison qui sont à l'arrière du boitier pour m'en servir sur le cache héhé

Sacré boulot, bonne continuation

Bon courage pour la suite et j'espère me lancer bientôt également avec mon Phantom 410 Gunmetal !
En tout cas, très bon travail !

Drap

Je passe juste pour faire suivre le lien de mon topic d'estimation dans la section achat/vente

ICI --> http://forum.hardware.fr/hfr/Achat [...] 7989_1.htm

Si vous pouvez m'aidez, ou le diffuser ça serait sympa, pour que ça aille vite

J'ai recueillis des pauvres petits chez moi


                        3* Scythe - Gentle Typhoon 1450rpm

Merci à "Regisg07"
Je les tests ce weekend !

Hello

Bon aujourd'hui j'ai passé pas mal de temps sur le cache et sur comment intégrer mon watercooling !!
J'ai regarder si je pouvais remettre les deux plaques noirs et penché le rad, oui ça passe, mais ça tombe pas en face des trous donc je les mettrais pas Par contre  penché à 90° sans les plaques ça s'aligne bien !

J'en ai profité pour découper les passes cloisons, c'est beaucoup mieux y'a plus de place et c'est moins galère pour passer tout les câbles gainés !
J'ai aussi déplacé mon lecteur optique pour avoir un meilleur agencement des cables lors de la mise en place du cache, je voulais pas que les fils passent devant le rhéobus (n'oubliez pas que l'écran est à l'intérieur ^^).

Ensuite j'ai trouvé du carton, j'ai ouvert mon pc et commencer à mesurer puis à découper dans le carton pour me faire une idée de ce que ça pourrait donner.
Finalement après 4h à découper, scother, rentrer et sortir ma "maquette", j'ai put faire des plans au propre et modéliser ça sous Catia
Voici le plan :



Petites précisions, le gros trou rectangulaire ce sera la grille, mais je réduirai peut-être la taille ^^ Et sinon il n'y'a pas le trou pour le rhéobus car je ne sais pas encore ou il sera exactement situé
Le petit trou rectangulaire au dessus de la grille servira juste pour brancher le lecteur optique. Les deux trous au diamètre 16 c'est pour les tuyaux
Le losange vous l'aurez compris c'est pour le top de la pompe

Pour ceux qui s'intéresse voila les fichiers Catia : http://paf.im/EgG5b
Et ici, un PDF du plan (meilleur qualité que l'image du forum) : http://paf.im/Y3XlZ

J'attend vos remarques ou vos questions

Si personne viens me conseillez ou me dire si c'est bien, j'avancerai pas

** GREVE **

Tu prend comme quoi comme matériau pour ce cache ?
Tu envisage de faire les découpes avec quoi ??


Surement du plexi, pas plus de 4mm pour pouvoir le plier à la main (aider d'un sèche cheveux ).
Les découpes, ça va être dremel/perceuse/scie/lime... A voir sur le moment.

Tu penses pouvoir plier du plexi avec un decapeur ????!

Il y a un truc qui va pas sur ton plan. Je suppose que ton cache va jusqu'au rack disque dur puis remonte tout droit jusqu'au top du boîtier ?
T'es sur que ton rad 120 + 2 ventilo arrivent jusqu'à ton cache ??

Pour faire les deux petites pliures ça devrait aller je pense. C'est juste pour le ramolir et après avec la force des bras !


En fait il va jusqu'au rack, mais remonte seulement devant les baies, il ne remonte pas la ou y'a les fixations des baies, j'ai hésité mais c'était un peu plus compliqué, j'aviserai


Y'aura un ventilo dans la façade et le rad+120 à l'intérieur, il touchera pas le cache mais la grille devrait être assez large pour le flux d'air... J'espère

Ok j'ai capte. T'a quand même un angle de plus de 45 degrés à plier.

Parce que moi le plexi je le découpais justement en donnant un coup de cutter et sur un coin de table ça cassait net.

Au bon ?! Il est comment ton plexi de porte ? Moi il est souple, je peut le plier à la main sans problème, il "blanchit" au pliure mais ne casse pas. Donc je pensais trouver un autre pareil mais plus épais.

Zanskar03 a plié du plexi au décapeur sans problème

M'intéresse de voir comment tu vas faire ton cache alim'.
Je m'en ferai peut-être un aussi mais je pensais plus partir sur de l'alu. chez le ferrailleur ça vaut rien et ça se plie et s'usine bien (ça fond pas).

L'alu ça me plait pas trop, relié mon alim au rhéobus en passant pas la pompe avec un cache en métal conducteur ça me tente pas trop x')

Ca se tient mais bon l'alu est un très mauvais conducteur et puis surtout t'es pas censé laisser des fils trainer. Après c'est sûr qu'en maintenance, pc allumé, faut pas s'amuser à créer un court jus sur la cm


Je m'en tiendrais au PVC je pense


WATERCOOLING COMPLET !! Presque..

Voila j'ai enfin eu des sous, j'ai put commander mon water

Un peu plus cher que prévu    mais y'a le rhéobus et le waterblock de 670, d'ailleurs le "Presque" concerne cette partie... car il faut maintenant que j'achète une 760 ^^
Une fois la commande DocMicro et la 760 reçu je pourrais monter le water ! D'ailleurs je vais essayer de réfléchir à une "v2" du cache alim car tel qu'il est la, impossible de l'enlever sans enlever le water avec

Perso j'aurais acheter la carte graphique avant le waterblock x)

Héhé, cette forme de cache Alim + baie je la reconnais tien
Bonne chance pour le pliage
