Reprise du message précédent :

ça avance...

https://i.imgur.com/WFrCAcpl.png

Il ne manquerait que le support de frein à main supplémentaire.

Je me réveille ce matin en me disant "Il me faut des sangles rouges sur mon cockpit".

Pour / contre. Vous avez 4h

Pour seulement si tu as un tenseur/tensionneur enfin on s'est compris

ca fait gagner combien de temps au tour ?

Réception et montage de mon cockpit Trak Racer après quelques péripéties de livraison :



En attente maintenant de la fin du kit écran pour pouvoir monter la télé et tester! Ne restera plus que la plaque pour le frein à main pour que ce soit complet.

Petite question : les enceintes arrières tout en bas, ce n'est pas génant? J'ai pris des profilés pour les réhausser de 50cm mais çà ne va pas aller pour le montage Et faut que je trouve comment mettre le support de l'enceinte centrale...

C’est con que le siège se fixe par en dessous, parce que sinon j’aurais dit de le penché un peu en arrière

Au début je l’avait aussi « à plat » et je faisais que glissé du dossier et mal aux lombaires vu que pas maintenu,
je l’ai incliné en arrière pour « tomber » dedans, et depuis plus aucun soucis, et j’ai gagné tu maintiens sous les genoux
À noté que j’ai le pédalier au même niveau que mes fesses environ

En fait, rien n'est définitif On verra à l'utilisation les améliorations à apporter et le réglage plus fin de la position.

Je n’en doute pas
Les réglages peuvent être long mais une fois que tu as les bon c’est le pied

J’ai dû modifié la position bien 3x avec quelques mois d’intervalles

Ah c'est sûr qu'il faudra incliner le siège vers l'arrière, pour que le dessous des cuisses soit maintenu.
Mais il va te falloir du temps pour tout régler. J'étais passer d'un playseat Challenge au cockpit : à un moment, j'ai failli regretter tellement j'étais mal dedans, même plus envie de rouler. Sans mentir, ça m'a mis presque 2 mois pour tout mettre correctement.
Le cockpit, c'est un investissement en argent, mais aussi en temps passé à faire des réglages (c'est moins fun).
Je voulais changer mon pédalier, mais rien que de penser à refaire tous les réglages, j'ai laissé tomber ^^

Par contre, je ne vois pas trop comment faire cette inclinaison sur l'arrière?

Le siège se fixe pas sur les côtés ?
T'as ce genre de brackets pour justement incliner ton siège :
https://www.simxpro.shop/home/Seat-mounts-c53989078

Non ce sont des trous sur les glissières.

Je verrais pour passer sur ça pour une meilleure fixation mais ça ne résoudra pas l'inclinaison!

C'est quel rèf ton siège ? Je savais même pas que certains siège de simu ne pouvaient être fixés que par le dessous, c'est pas pratique du tout à monter.

Un vieux truc acheté en lot chez Norauto il y a 15 ans (au moins)! Il ne servait plus depuis l'achat du CSL Fanatec en tube et reprend du service sur le nouveau cockpit. Les glissières , ce sont celles-ci :



Et sont montées sur le siège par les M8.

Édit : installation avec l’écran




Reste à finaliser le câblage, les enceintes, les réglages… 3x rien quoi !!!


C’est arrivé, 42 jours après la commande avec 1 semaine de perdue par UPS en Allemagne en plein boom du black friday (pas de bol, le train est arrivé pile poil à ce moment là)

2 cartons : 1 gros avec les drivers et toute la partie mécanique (24 kilos) et 1 petit avec les 4 moteurs.

Tout est très bien emballé et protégé, et les profilés alu servant de corps aux vérins sont protégés sur les 4 faces par un adhésif, du coup et contrairement à Motedis,  ça arrive ébavuré et sans rayures.

J’attends 4 câbles db25 parallèles m/m pour mercredi, je m’y suis pris un peu tard, je pensais avoir plus de temps devant moi.
Et je dois aller chercher du câble électrique et les prises pour alimenter les 4 drivers, j’irai au Leroy Merlin pas loin de la maison.

Ensuite il n’y aura plus qu’à installer tout ça

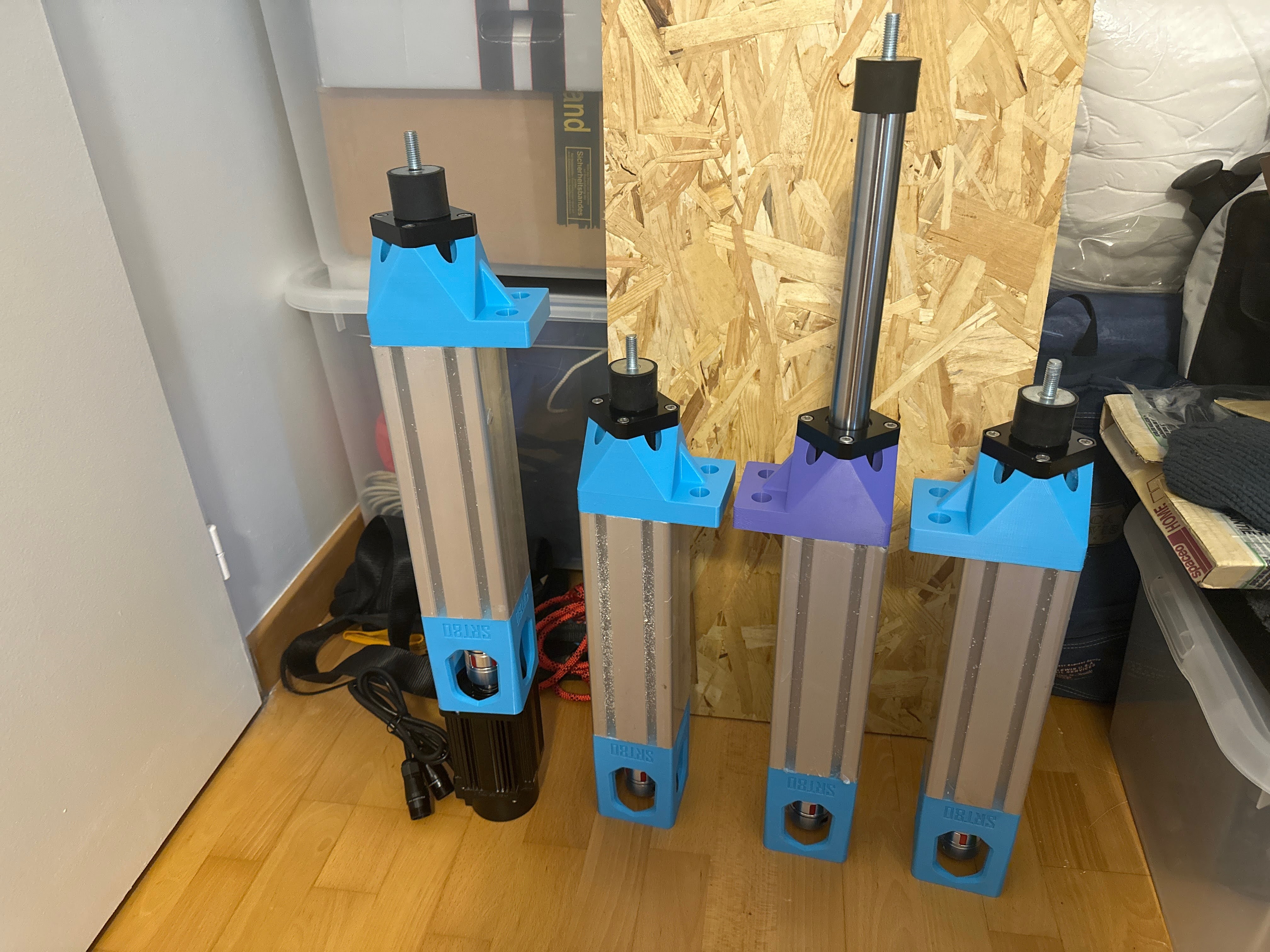

Les SRT80 prennent forme petit à petit, là on a les 4 vérins dont 1 est juste posé sur son moteur pour illustration, les profilés sont encore dans leur plastique de protection pour le moment.


Ca c'est la partie plutôt facile de mon point de vue, c'est de l'impression 3D et du mécano.

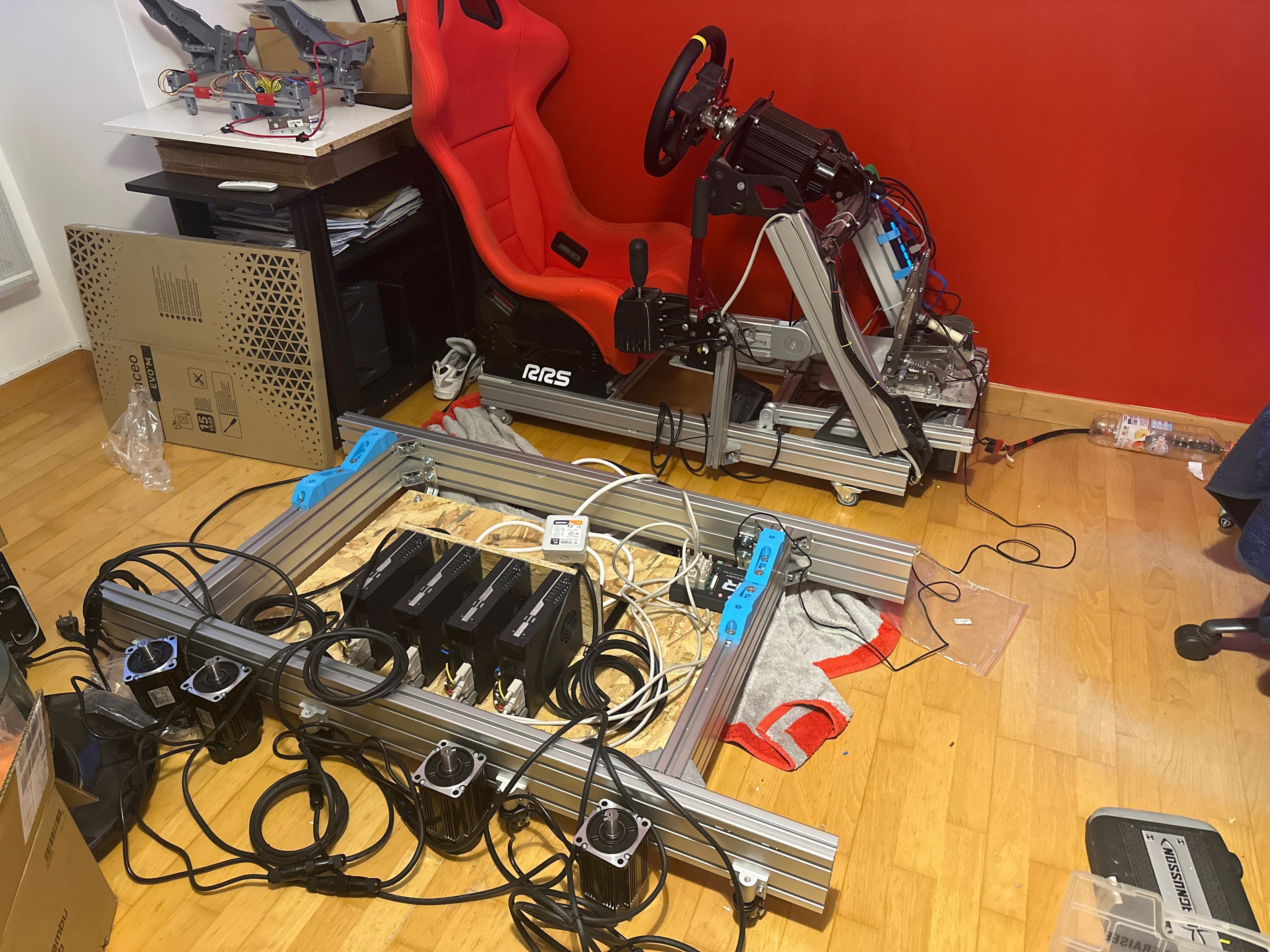

Le plus fastidieux était de l'autre côté avec toute la partie installation des drivers et cablage.


Là c'était juste avant le test de réaction des moteurs en jeu, tout était branché et prêt à lancer RF2.
Tout s'est bien passé, je vais pouvoir monter les moteurs sur les vérins puis il restera "juste" à les monter sur le cockpit actuel et tout poser ensuite sur les supports de silent block sur le cadre fixe du dessous. Pour faciliter le tout je vais devoir TOUT démonter sur le cockpit pour réduire le poids à soulever. Et puis de toute facon, le boitier de commande du Simucube doit aussi migrer sur la partie fixe pour éviter de le secouer.

Toujours trop content de mon rig, ça change la vie de la simu... sauf que ça donne des envies de montée en gamme sur le reste!

C’est boooo. Je suis en pls en voyant le cable management, moi qui déteste ca et ne le fait jamais là c’est l’enfer


Et oui ca appelle tous les accessoires qu’on peut mettre dessus, toutes les puissances de DD.
On upgrade toujours un petit truc par ci par là


Petit test de mise en mouvement des moteurs à la manette Xbox.
Maintenant j'attaque le démontage des périphériques sur le rig d'origine avant de le monter sur ce cadre fixe.
J'hésite à monter d'abord la partie mécanique des vérins sur le cadre, puis l'installation du cockpit dessus et n'ajouter les moteurs qu'au dernier moment pour limiter la masse ...
Mais je pense que je vais faire le montage entier pour pouvoir tester le déplacement linéaire avant de me fader la partie de musculation.

https://youtu.be/JOrbsCKztpE

edit:
Petit test sur 1 verin complètement monté:
https://youtu.be/-ho8on_Ea78

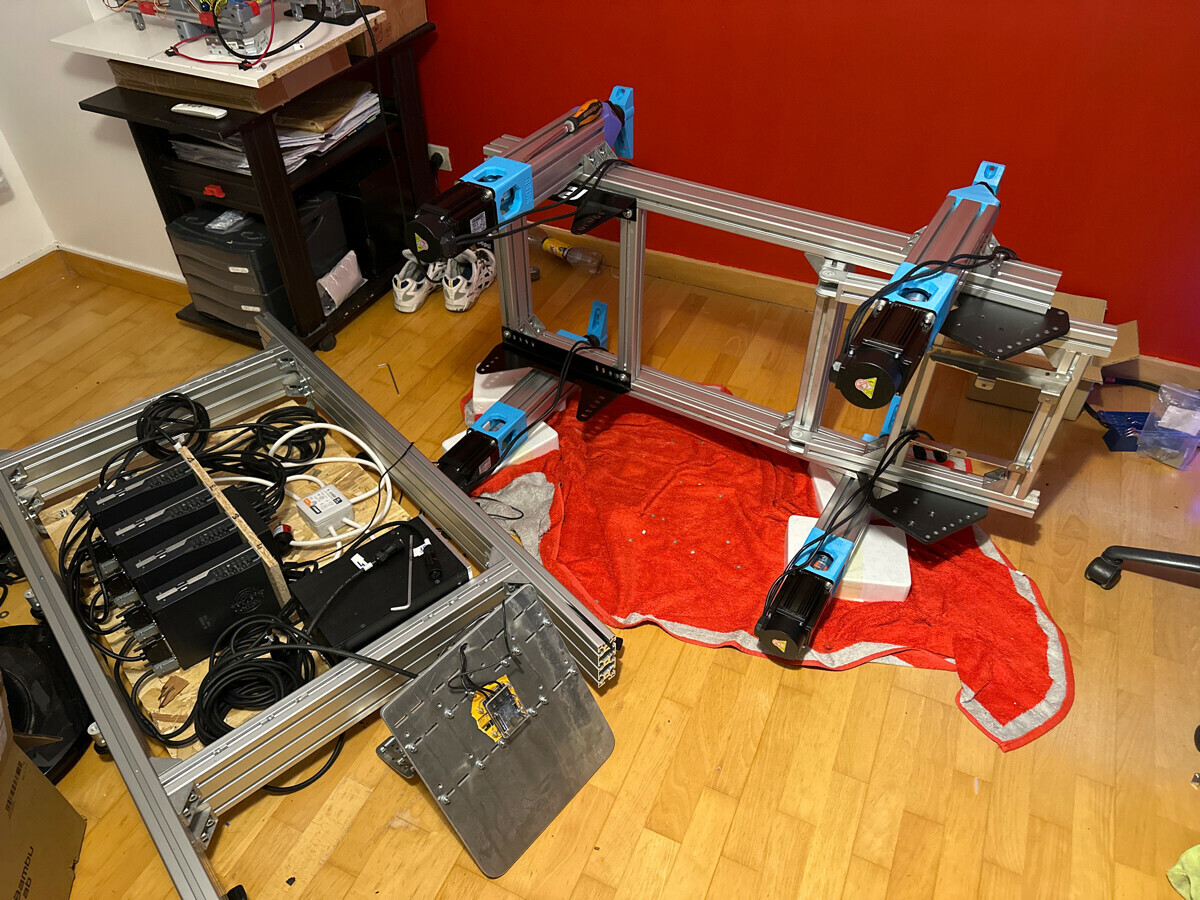

Maintenant je finis de monter les 3 autres puis ca sera vraiment le moment d'installer le cockpit

Salut Aubade,
belle installation que t'as là, tu devrais faire un topic dédié pour ton taf.
Je penses que ça peut intéresser pas mal de monde, moi le premier.

Un topic dédié c’est trop.
Mais je prend des photos pour documenter le projet et je ferai un CR après coup.

J’ai finalement quasiment totalement démonté mon cockpit d’origine pour faire la greffe

Ton installation fait envie mais je viens de voir l'étape d'après: le copilote
https://youtu.be/g89jLF5ZQuc

Bon gros craquage chez moi ...
Je viens de commander 3 LG 48" pour passer en triple screen + tout le matos fanatec qui va bien

Jour de Noël, j’ai pu finir mes 2 projets SRT aujourd’hui.

La boîte de vitesse en version de base (sans les boutons autour du levier de vitesse, sans le joystick et sans l’eclutch, tout est à la maison pour tout faire mais ce n’est pas encore fini).
Je n’ai pas les vis à tête fraisee qui vont bien pour fixer la boîte à mon profilé donc elle n’est pas encore montée mais elle fonctionne (et mon frein à main maison sera relié au pcb de la boîte pour limiter les périphériques usb et la longueur de câble).

Mais j’ai aussi fini les vérins SRT80, et c’était bien rigolo de les essayer.
Le moment d’émotion quand tout se met en position de conduite alors que tu es dans le baquet.
J’ai essayé avec RF2 sur le ring avec une Tatus F3, histoire d’avoir un peu de secousses, et ma foi, on vit bien les mouvements de l’auto

Vraiment un projet facile en suivant la liste des courses de Lebois et ses consignes (sur le site et en vidéos).
Le montage est ultra simple pour la partie mécanique, et demande juste un peu de méthode pour câbler proprement le tout.

Il me reste encore à mettre en place le Motion compensation pour la VR et je pense qu’on devrait être bien (le cerveau il casse l’immersion sur écran vu qu’il voit bien qu’on est en statique)


Petite vidéo qui rejoue les données de ma fin de session:
https://youtu.be/-u9N5iggrX0?feature=shared

Ça bouge pas mal

Et j’ai aussi roulé avec les mamies façon GPL, c’est moins sec mais par contre ça bouge beaucoup plus loin

Vraiment top ce projet !


Génial, oui la première fois c'est un doux mélange d'excitation, de kif, de trop plein de nouvelles sensations. une fois bien réglé et habitué c'est vraiment le pied, on peut plus s'en passer.
Mais bordel toutes ces cartes de controles et tous ces cables, j'aurai pas eu le courage. Je sais que ça coute pas trop cher le DIY comme ça, mais je voulais un truc vraiment compact sans bordel



Finalement pour l'ajout des vérins sur ton cockpit existant ça t'as coûté combien au total ?


En résumé :
Kit moteurs/drivers et mécanique pour les 4 vérins chez le chinois partenaire de Lebois sur AliExpress : 1650 € livré
Le boîtier de commande directement chez Lebois : 170 € (moins de 50 euros si on choisis de le faire entièrement soit même, mais l’achat de la compétition box permet d’utiliser des câbles db25 mâle mâle tout faits, et plus résistants aux EMI)
4 câbles db25 m/m de 1m pour relier le boîtier de commandes au driver de chaque moteur : 50 euros
30 euros de PLA chez SUNLU.
15 euros de câble électrique et de bornes de raccordement rapides chez Leroy Merlin.
1 prise électrique multiple dédiée 15 euros sur Amazon.

J’avais déjà l’imprimante 3D, très largement amortie depuis le temps.
Le câble usb aussi, ainsi que les cosses en fourche et pinces nécessaires à leur utilisation.

Je ne compte pas la partie cadre roulant dessous dans ce décompte, elle n’est pas obligatoire quand on a la place de laisser le rig en place (mais sinon c’était une commande de 180 euros chez Motedis pour les 4 profilés 120x40 et les équerres et vis nécessaires pour l’ensemble du montage)

Il faut 16 équerres et la visserie associée pour fixer les vérins au châssis.

Le logiciel de gestion FlyPT est gratuit, sinon pour ceux qui préfèrent Simtools (surtout ses mises à jours fréquentes) il faut ajouter 50 euros pour la licence à vie.

Bref, pour MON projet j’ai du mettre 2110 euros plus du temps et de la réflexion pour monter le tout.
L’avantage c’est que je sais tout réimprimer si jamais j’ai de la casse sur les impressions 3D, et que je sais très précisément comment c’est goupillé dedans si ça doit merder ailleurs.

Et c’est le genre de chose que je n’aurai pas acheté tout fait, le DIY faisait partie du truc, tout comme pour mon volant Simucube 1 (initialement OSW que j’ai fait évolué au niveau firmware).

Bonjour topik. Ça me chauffe depuis trop longtemps tout ça, il est temps de passer à l'action

Bienvenue
Quel est le projet ?

Je pars de 0, j'ai absolument rien, même pas le pc
Donc déjà y aller par étapes, mais en gros cockpit rigide, du direct drive, écran incurvé (ou vr, mais jamais testé encore), pas de triple screen, pour jouer sur de la gt et du rallye.
Autant dire que ça va pas se faire en 3 jours
Pour le cockpit je me tâte pour le diy en bois bien solide en me basant sur les versions profilés alu. Le budget est pas ouf donc si je peux gratter 5/600 balles la dessus pour les mettre sur autre chose c'est bienvenu.

C'est bien le cockpit en bois pour commencer, comme ça tu peux faire 2 fois le boulot au lieu de commencer direct avec du profilé alu directement, payer du bois pour rien eu perdre du temps.

Disons que bricoler du bois je sais faire et je suis équipé. L'alu pas du tout
Et le prix sera vraiment ridicule
Je vois ça beaucoup plus simple, mais je me trompe peut-être

Faut peut être déjà y aller par étapes :
.acheter un PC
.acheter base/volant/pédalier/frein à main
.cockpit


Oui c'est l'idée, le cockpit sera la dernière étape, surtout si je le fais moi, ça sera plus pratique pour savoir comment le faire

Oui et comme ça quand il sera fini, tu auras déjà les dimensions pour le refaire en profilés

T'en as déjà essayé un ?

J'avais commencé avec un cockpit en bois pluggé à un siège Ikea Poang.
Ca a fait le boulot 1 mois avant de tout bazarder. Ca couinait/grinçait au moindre freinage

J'ai commencé avec un support en bois comme beaucoup.disons que si le châssis en bois c'était bien, on ne passerait pas tous au métal dès que possible.
Le kit de base de motedis ne coûte pas des millions et pour le coup tu peux le garder à vie.

Je vais étudier tout ça. Je scrute aussi l'occase, des fois qu'une bonne affaire se présente pas trop loin.
J'avais entendu parler de motedis. La différence de prix est vraiment importante par rapport à un équivalent chez trak racer ou truc du genre ?
