Reprise du message précédent :
Bonjour,

Je suis ce topic depuis pas mal de temps où j'essaye d'appliquer certains conseils que je vois ici pour tester le fanless.
Je suis actuellement entrain de jouer avec une config qui commence à dater (Asus P9X79, i7 4930K, 32Go ram, BeQuiet Dark Pro 3, Nvidia GT710, Corsair HX650, 2 SSD).

J'ai supprimé les 2 ventilateurs du CPU (des BeQuiet Silent Wings 2) et undervolter + underclocker le CPU. Il fonctionne actuellement à 1.9Ghz avec un offset de -0.60V et lors d'un OCCT de 3h, la température maximale du CPU est d'environ 58 degrés sur chaque coeur.

Il ne reste plus que le ventilateur de l'alimentation que j'aimerais bien remplacer par la nouvelle Seasonic PX-450 qui devrait sortir prochainement.


J'ai une question concernant la carte graphique, je sais que la carte graphique fanless la plus performance est la Palit GeForce GTX 1650 KalmX et j'ai lu le test de tomhardware où ils ont testé de rendre fanless une GTX 1650 avec un radiateur mais je trouve que le modèle qu'ils ont utilisé est ancien... et surtout dur à trouver   .

Et je me dis (d'où le fait que je pose ma question ici), est-ce que ça vous semble réalisable de transformer une GTX 1650 classique ou SUPER fanless en utilisant le radiateur Raijintek Morpheus 2 ?
D'après les caractéristiques il peut dissiper 360W avec des ventilateurs donc en imaginant que sans ventilateurs il puissent dissiper déjà 40% de cette puissance, ça représente quand même 144W et donc plus qu'une GTX 1650.

Je me fais de faux espoir où il y a moyen que ça puisse fonctionner ?

d'ailleurs vous avez une idée de boitier léger et compact pour accueillir cette CM ? (la asrock J5005)
elle colle ave tous mes besoins (4k natif, sortie audio optique, fanless, pas chere) pour faire mediacenter depuis mon NAS + streaming audio et jeux depuis mon PC
j'avais vu le Morex 557 sur ton site FanlessTech mais je gelere vraiment à le trouver en livraison France sans des fdp faramineux


Alors une chose est claire, AUCUNE carte graphique vendue fanless n'est prévue pour fonctionner sans un minimum de flux d'air provoqué par un ventillateur de boitier ou d'alimentation.


Oui c'est totalement réalisable pour une carte comme une 1650 par contre cela demande des moyens, des conditions pour exporter la chaleur vers une surface très large, comme par exemple un H5 d'HDPlex ou un DB4, à condition que la partie qui se fixe sur la CG ne soit pas gênée par un condo trop près du GPU.
Je ne me suis pas renseigné pour la 1650 mais par exemple ce n'était pas possible pour la 1050 pour le rad GPU d'HDPlex alors que pour la 1060 ça passait pour un design de PCB pour single fan.


On ne passe pas au fanless en retirant simplement les ventilateurs. C'est souvent l'échec, désolé. Une config sans ventilateur se conçoit en amont, on choisit des composants compatibles avec un refroidissement passif, et des solutions de refroidissement qui tiennent la route.



Le Chieftec IX-01B ou IX-03B
https://www.amazon.fr/dp/B00B5QY4SW/
https://www.amazon.fr/dp/B00I0H8O9Y/


En boitier mini façon console de jeu et très bien ventilé tu as le
chieftech  IX-01B ---------> https://www.amazon.de/-/en/dp/B00B5 [...] 920&sr=8-3
chieftech IX-03B-OP
ANTEC ISK 110 U3 ---------> https://www.amazon.de/-/en/dp/B06W5 [...] 323&sr=8-1
lc power LC-1530mi
Inter-Tech ITX-601 ---------> https://www.amazon.de/-/en/dp/B0145 [...] 87&sr=8-22


Edit : FanlessTech m'a devancé pour les chieftech
à noté que le IX-01B est en promo en ce moment chez mamazon jerry


Derniere question, je peux choisir de sous alimenter une pico psu 150w avec un bloc 60 ou 90w tant que ça suffit a la config j'imagine ? (En l'occurrence la cm avec proco RAM et un SSD, basta)

Oui.

Et merci !


Oui j'en suis bien conscient, c'est pour ça que je teste le fanless sur cette config pour voir ce que je peux en tirer. Actuellement cette config est en "open air", j'ai juste percer une plaque d'acier pour mettre des tiges et fixer la carte mère.

Le problèmes est que les boitiers capable d'encaisser des composants un peu costaud coutent cher (Streacom DB4, Turemetal, HDPlex H5), il faudrait peut être par la suite que je regarde du coté des boitiers ouverts et les choix disponibles.

Il y a t-il un problème à partir de composant non prévu pour le fanless même en reduisant la fréquence et voltage ?

En fait réduire la fréquence et le voltage, c'est du bricolage, c'est y aller à tâtons. Ce n'est pas un exemple à suivre, ou à encourager.
Dire aux gens qu'on peut se faire des configs fanless avec des i7-4930K c'est les envoyer dans le mur, ce n'est pas juste.

J'espère que tu comprends



Oui je comprends parfaitement

C'est vrai ça pourquoi s'embêter avec un boîtier, autant mettre la carte mère directement sur le bureau :-)

Nous sommes à l'heure du déconfinement pour les CM!

Merci!

Le site Shuttle est super bien fait, en tout cas pour le Shuttle XPC Slim DS10U5 la documentation est vraiment précise!
http://www.shuttle.eu/fr/produits/slim/ds10u5/apercu/

J'hésite encore un peu sur le SSD_M2 à associer Nvme ou Sata?

Est-ce que les NVME chauffe vraiment plus que les SATA?

Je suis parti sur celui-ci 1To 115€:
Le crucial P1 https://www.crucial.fr/ssd/p1/ct1000p1ssd8
Est-ce que quelqu'un l'a testé en fanless?

Peut être privilégier celui ci-dessous qui chaufferait moins avec son système de refroidissement? 20€ plus cher?:
https://www.dealabs.com/bons-plans/ [...] ns-1869335
Rentre t'il dans le Shuttle DS10U5?


Oui, dans la mesure ou le SATA est disponible c'est l'option qu'il vaut mieux choisir. En plus, les performances extrêmes des NVMe se justifient moins dans ce genre de petites configs

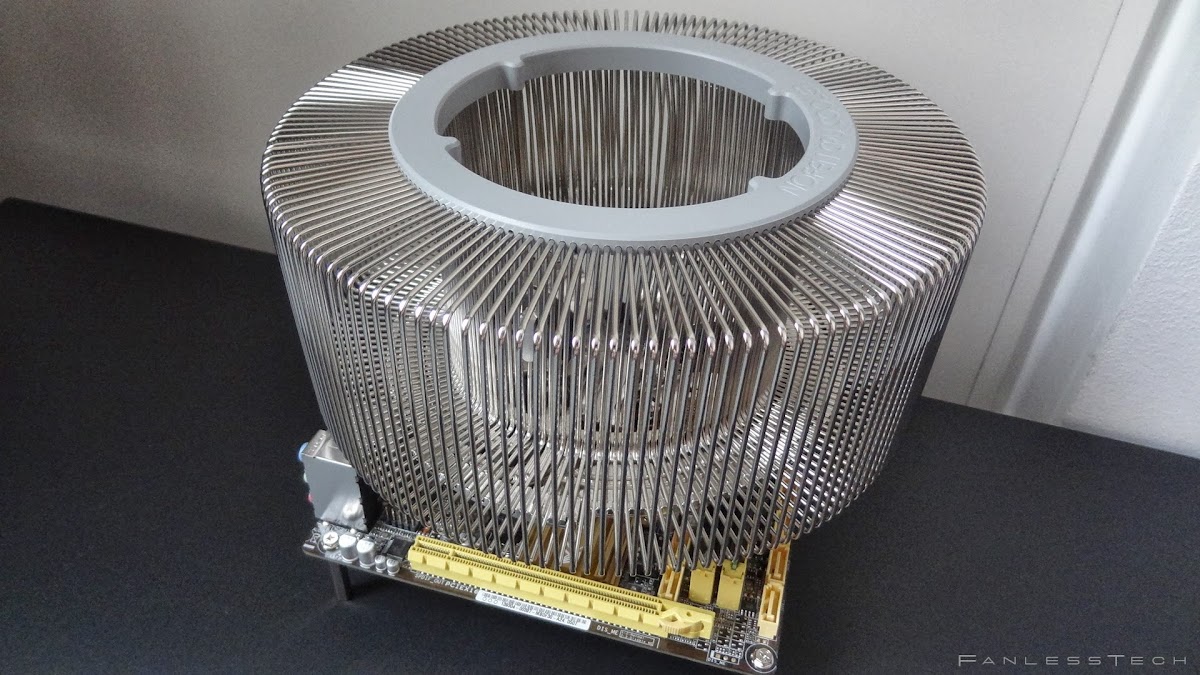

Moi j'aime bien les jolis boitiers


Fonctionne à merveille depuis 7 ans


C'est de la low-tech durable! :-)
Ca ne prend pas trop la poussière?

C'est les ventilateurs qui aspirent la poussière dans les ordis

Très peu de poussière se dépose (un petit coup d'air comprimé une fois par an suffit)

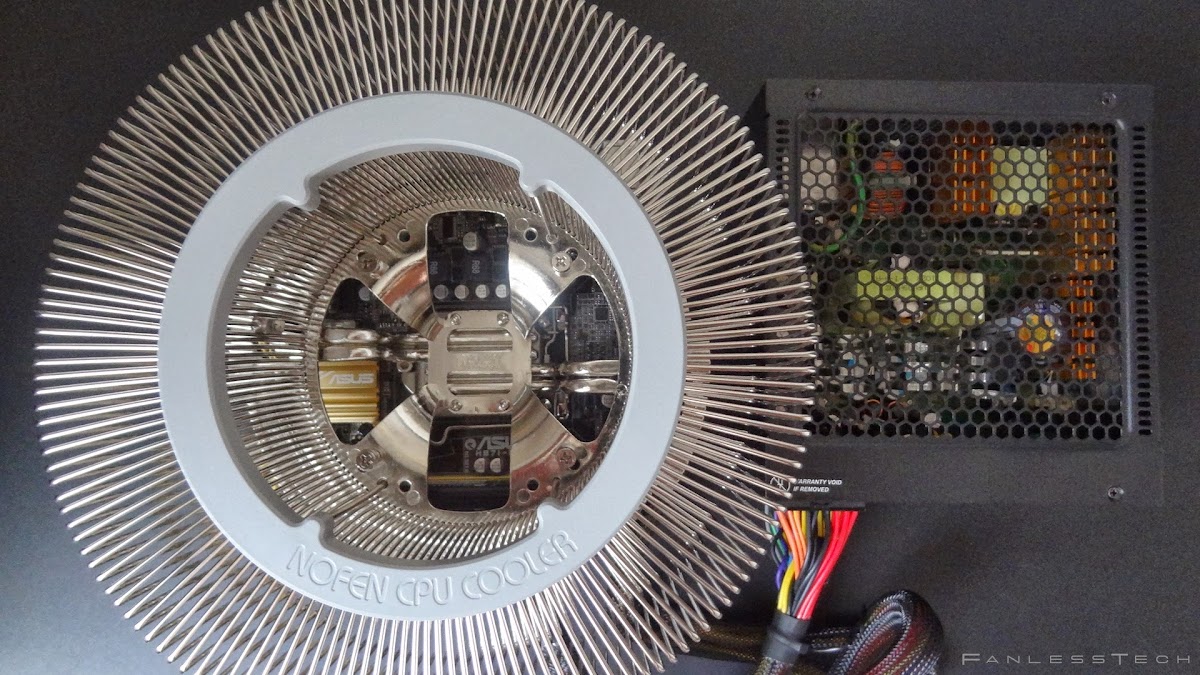

CR100A, regrets éternels de l'avoir revendu


Ce nofan CR100 !

D'après l'aspect de la carte mère au format itx je dirais socket lga1150 chipset H87 ou H81
Ai-je win

Edit : trouvé !
c'est cette mobo https://www.asus.com/Motherboards/H87IPLUS/
4x sata jaune chipset H87

C'est ça, et un petit i7-4765T (inutile de préciser qu'il tourne quasiment à température ambiante )

Oui pour un T c'est un peu overkill, tu veux pas me le revendre ?

Du fanless à trois francs six sous https://youtu.be/c-5ZJ_OE-ys


Fabrication du rad https://youtu.be/DZ-ezO9hZoY


Eww

Stylé https://twitter.com/BarbatrucH/stat [...] 5984530432




Je suis parti sur la solution de changer de carte mère, comme conseillé par speedy, j'ai pris la Asrock J5005-ITX
Et je regrette.

Après avoir passé une heure a essayer de la faire booter, a faire tout les test croisés possibles, j'ai regardé sur le net et visiblement je ne suis pas le seul.
http://forum.asrock.com/forum_post [...] s-not-boot

Il semblerai que cette carte soit une vraie chieuse au niveau des modules de ram...
J'ai pris de la crucial en 2x8go mais je suis quasiment sûr que le problème vient de là.
https://www.amazon.fr/gp/product/B0 [...] UTF8&psc=1

Pourquoi j'ai pas pris une shield!

la carte mere n'accepte que 1X8 max
https://www.asrock.com/mb/Intel/J50 [...] cification



Pas de bol

Bios màj ?
Cette cm peut supporter des kits de 2x8go mais pas en dessous de cl17 car n'aimant pas les timing trop serré...
Le plus simple aurait été de s'aligner au spec du constructeur -----------> https://www.asrock.com/mb/Intel/J50 [...] asp#Memory
Et oui j'aurais du préciser qu'il y avait des incompatibilités avec certain kits pour ces petits atom.

De mon coté j'ai eu l'occasion de tester quatre réf qui ont fonctionnées :

BLS8G4S240FSD
BLS2K8G4S240FSDK
HX426S15IB2K2/16
F4-2400C16D-16GRS -------------> https://www.ldlc.com/fiche/PB00201789.html

La dernière étant celle que j'ai gardé pour du h24


En plus j'en parlais à FanlessTech en MP sur la possibilité d'utiliser des 2x8go 2400


Vais aller investiguer un peu plus


Edit : sur le lien ldlc un gars les aurait testé avec succès.

Installé sur carte Asrock j5005, elle ont été reconnue sans probléme. Alors que prévue par le constructeur que l'on ne pouvait pas dépasser les 8 Gbs et la j'en ai 16 :-), fonctionne trés bien, La mise en place se fait trés bien pour peu que l'on respecte bien le sens

Je pense avoir trouvé le problème.
L'asrock j5005-itx permet t'elle de configurer les ram au profil xmp ?
Si oui, dans ce cas il faudrait des kits avec plusieurs profil jedec comme sur mon screen.

Jedec 7 Jedec 8 Jedec 9
  16          18         19
  17          17         17
  17          17         17
  40          40         40

Les crucial de gus84 "CL 17-17-17" ne boot pas car peut-être qu'elles n'ont qu'un profil à la fréquence indiquée ?

Ce qui laisse deux possibilités

1 : CAS Latency à 17 trop serré et comme sur l'image les g.skill font 16-18-19 pour 1200mhz donc c'est a supposer qu'elles boot qu'à 18 ou 19 (avantage d'avoir plusieurs profils)
2 : Trouver des kits PNP avec timing suffisamment relaché dans les "18-19" pour forcer le boot

Voilà, ça reste à vérif

Merci speedy de t'être penché sur le problème.
Mais jai décidé de tout renvoyer et de prendre une shield pour avoir un truc qui marche tout de suite.

Cependant, je reviendrais sur un PC fanless dès que la crise sera passée et que je pourrais aller à ma boutique LDLC locale.

D'ici là, je vais essayer de mieux calculer ma config pour quelle soit la plus adaptée possible à mes besoins.

Et tu seras tellement satisfait que tu n’auras plus le besoin d’un pc fanless.

Hum, je sais pas.

Upscaling, fluidification, hdr, etc...

autant de sujets sur lesquels un PC reste supérieur il me semble.

Non?

Non car à l'utilisation c'est tellement plus agréable et simple pour toute la famille qu'un PC, ça prend moins de place, consomme moins de courant, c'est silencieux, ça ne coûte pas cher et tu branches et ça marche. Pour conseiller un PC malgré tous les avantages d'une shield tv ou tout autre box de même puissance il faudrait que le gain en qualité soit nettement plus évident. Des PCHC j'en ai eu 5 ou 6, j'ai longtemps prêché pour ce type de solution dans le salon mais depuis quelques années il a fallu que je me rende à l'évidence, une box spécialisée ça fait tout aussi bien pour beaucoup moins de contraintes.

J'essaye de me rassurer mais au fond je pense que tu as raison...

Y'a juste un truc: la forme de ces box!

Mais pourquoi on a pas une shield en forme de joli lecteur bluray? Soyons fou, avec un lecteur de disque bluray dedans. Comme ça on fait une pierre deux coup et ça va bien dans mon meuble TV au dessus de mon ampli.

Je trouvais déjà la forme de l'ancienne assez dégueulasse, mais là avec la dernière version en forme de tube on atteind des sommets.

Mais c'est HS, on est sur le topic PC Fanless.


Ou que tu cherches autre chose: on est tracés en permanence, souvent volontairement puisqu'on utilise Windows/MacOS, Google, les réseaux sociaux, etc. donc on peut se dire que monter son propre PC fanless, qui pourra offrir un peu moins de pistage (du moins si logiciel libre) et d'autres fonctionnalités puisqu'on a un OS complet, ça a du sens. Et puis ça peut faire prendre goût au silence.


Une Shield n'a pas vocation à être visible.
