Reprise du message précédent :

Il y a des trous masqués en haut de chaque côté, pour la convection. Ce qui est meilleur encore qu'en haut, puisque la poussière ne tombe pas dedans.

Bonjour, je vais vendre mon HDPlex H5 ( avec kit GPU ).
Si intéressé me contacter par MP puisque je n'ai pas encore édité mon post dans la catégorie Achats/Ventes.

Qu'est-ce qui t'a fait changer d'avis? As-tu opté pour une autre solution?

Je deviens étudiant l'année pro donc il me faut un portable ( je vais sûrement passer sur un modèle fanless + SSD ). En plus je n'ai plus le temps de jouer du tout ...
Édit : ortho

Ou alors faire comme calyos, pas de plaque en haut et en bas, la poussière ne reste pas dans le boitier bon c'est sur que c'est moins joli. (et du coup je rejoins l'avis de regis, c'est plus une "vitrine technologique" qu'autre chose pour le moment vu les prix, les perf, la taille, ...

Asus UX330CA (ou 360)

Triste nouvelle : la production du CR-95C Cuivre est arrêtée...


Est-ce que l'on y avait observé de meilleures perfs que la version black ?

C'est le contraire qui semble avoir été observé. Le CR-95C n'était pas en cuivre massif, mais plutôt "plaqué cuivre".

Très spectaculaire, mais ça gênait la dissipation (1 ou 2°C de différence avec le Black Pearl).

Ok, donc on va moyennement le regretter


Pas de pb, on sort nos bécanes et on gagne 20° d'un coup
Faut juste s'assurer qu'il n'y ait pas de condensation qui se mette à geler.

Des i3-2100T refroidis par un Thermalright HR-02 et un Noctua NH-C12:


Même si le premier boitier est bien ouvert, dommage pour l'orientation du HR-02, on a vu qu'à l'horizontal c'est clairement pas la meilleur solution.

Vers 18h00 je partagerai avec vous le design du boîtier Akasa pour le Skull Canyon (2ème version).

Accrochez-vous, il est dingue.

ça c'est sympa
pourquoi 2eme version ?

Parce que ces Iris Graphics chauffent pas mal en mode jeu

Bonjour à tous,

M'inspirant du principe des Akasa Euler & Co, je souhaiterais réaliser pour mon boîtier un couvercle qui fasse office de radiateur passif pour une GTX 750 Ti low profile.

Le corps du radiateur serait cette pièce d'aluminium de 220 x 200 x 18 mm.
https://www.aliexpress.com/store/pr [...] 0.0.3drN0q

Afin d'assurer le contact avec le die du GPU, je pensais coller à l'epoxy thermique une bloc de cuivre sur le radiateur, ou encore récupérer la base en cuivre d'un ventirad GPU :



ou



La carte graphique sera fixée sur le radiateur, afin de faciliter le montage et démontage.

Qu'en pensez-vous ? Existe-t-une meilleure méthode pour assurer le contact entre le die et le radiateur (flatpipes par exemple) ?
J'ai essayé de calculer la surface de dissipation nécessaire mais il me manque des informations.

Merci d'avance !

pour une fois akasa fait un boitier pas trop moche

Tout s'inspire de star wars en ce moment

Euh c'est spécial là quand même

Niveau sobritude c'est pas ça.

Bref ça dépend ce qu'on recherche.

Sinon niveau refroidissement ça a l'air pas mal pour un boitier plat

Il dépasse la vitesse de la lumière le nouveau boitier Akasa ?

ce boitier
J'ai de gros doute sur les performances de dissipation mais on verra bien...

Jagonio, mauvaise idée si tu veux mon avis. Le "bricolage" fanless est un thème qui revient souvent ici (spoiler: ça ne marche pas). Gagne du temps, et de l'argent, avec ça http://www.ldlc.com/fiche/PB00189579.html


Merci. C'était ma première idée mais ça ne rentrera pas dans mon boîtier. Le boitier servant de base est un Antec ISK-110...
Je m'inspirait d'un projet que tu avais posté il y a longtemps sur ton blog :
http://imgur.com/a/YAUaU

Finalement c'est mon Pentium KL G4600T 35W que je refroidirai de manière passive, suivant cet exemple :
http://www.silentpcreview.com/foru [...] =thermasol

- Heatsink alu de 200 x 200 x 25 mm.
Résistance thermique : 0.7 C/W
Capacité de refroidissement par convection : environ 50W.



- Amec Thermasol flat coolpipes, de 40 x 150 mm.
Résistance thermique de 0.3C/W


Ces données et les exemples de réalisation m'encouragent à poursuivre !

Merci pour ta fidélité!

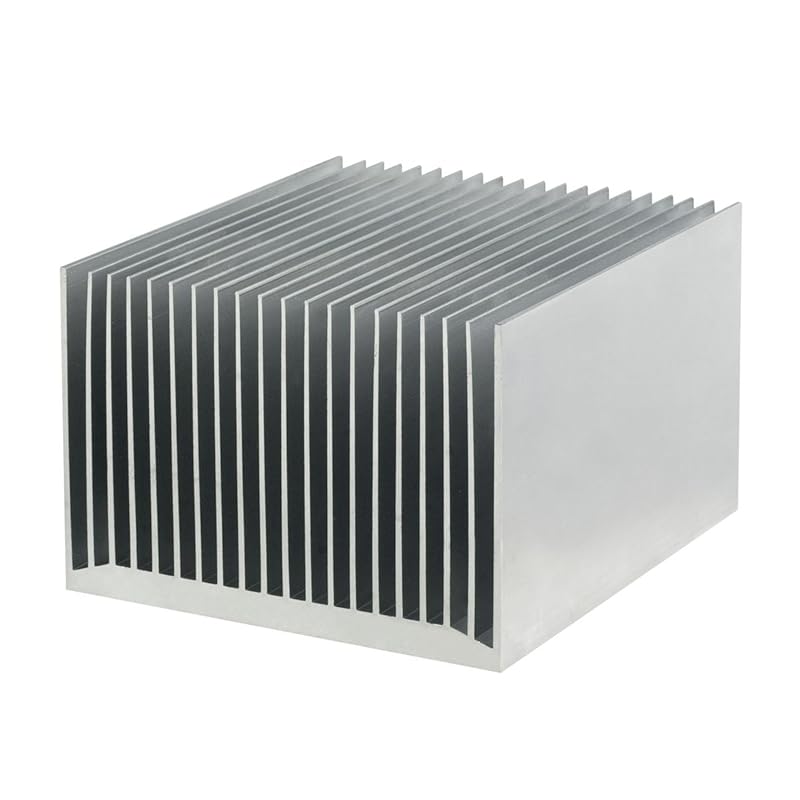

Mon conseil pour le CPU sera identique il existe des solutions toutes faites et abordables https://www.amazon.fr/Arctic-Alpine [...] B01ARGVZBE



Le problème n'est pas seulement de dimensionner le radiateur, mais aussi d'avoir le bon alliage, ou un système de fixation efficace. Impossible d'encourager quelqu'un à marcher dans un champ de mines.

Si tu persistais quand même, n'hésite pas à chroniquer ton projet sur le forum, ça intéressera plein de monde.

Bonne chance!

ca ressemble furieusement à ce qu'utilise compulab (ie. virtual vapor chamber) dans ses airtop pour transporter la chaleur du cpu vers leur "air tubes".
http://airtop-pc.com/airtop/natura [...] echnology/

interessant de voir leur capacité de transfert de chaleur :
http://www.amecthermasol.co.uk/pro [...] =30&fg=148

à priori le plus compliqué sera de maintenir une surface de contact bien plane avec l'ihs d'un coté, et le heatsink de l'autre

hate de lire ton retour d'experience

Merci pour vos commentaires.

Je me base sur ces trois expériences :

http://www.silentpcreview.com/foru [...] 75a2935979

http://www.silentpcreview.com/foru [...] =Thermasol

http://imgur.com/a/YAUaU

Le CPU que je compte refroidir est équivalent, il s'agira d'un Pentium KL G4600T de 35W. Pas un monstre en somme !
J'aurai en plus un ventilo de 140 mm soufflant sur la CM et la CG (qui elle ne sera pas refroidie de manière passive).

[quote=
nobe]à priori le plus compliqué sera de maintenir une surface de contact bien plane avec l'ihs d'un coté, et le heatsink de l'autre [/quote]

La base du heat sink fait 4 mm, ce qui laisse suffisamment d'épaisseur pour le percer et le tarauder.
Ca permet d'y visser une platine en alu qui prendra le heat pipe en sandwich entre le heatsink.

Exactement le même principe que n'importe quel heatpipe en cuivre, sauf que ce produit est plat !



Dès que je reçois le matériel (Pentium en pré-commande), je tente l'expérience

N'écoute pas fanlesstech qui n'est qu'un consumériste et cherchera toujours à te faire acheter des produits comme si le fanless était trop compliqué à gérer par soit même.

Par contre caser un gpu + un ventilo de 140 + un gros rad passif dans un isk 110 c'est sport.


Ça veut dire quoi ça?

Tu as beaucoup d'exemples de bricolages fanless maison qui fonctionnent? Combien dans les 300 pages du topic?



Vive le fanless et vive FanlessTech http://www.hardware.fr/news/14956/ [...] anyon.html



Au moins le sien je dirais


Je tire quelques exemples dont je m'inspire de ton propre blog !

Il s'est loupé sur l'orientation du heat sink mais les températures ne sont pas vilaines.
Mon HS aura beaucoup plus de surface de dissipation.

http://www.overclock.net/t/1330602 [...] t_22774986

Merci Flyman81

C'est juste que je n'ai pas envie que tu ailles dans un mur Jagonio. C'est de la pure bienveillance.

Sinon, bien sûr que c'est intéressant (ça m'intéresse d'ailleurs pour mon blog ton projet!!!).

C'est juste pas un conseil que je donnerais, surtout quand on trouve des rad à 15 euros.

SURTOUT tiens-nous au courant

Mon HDPlex est vendu !

Ca source!
http://www.hardware.fr/news/14956/ [...] anyon.html

On peut ne pas aimer, faut avouer que ça a de la gueule pour un boitier.
 (pour dépoussiérer ça sera sans doute moins drole..)

Déjà posté 4 posts au dessus

Merci unhunter! Pour la poussière, une bombe d'air comprimé fera l'affaire

J'ai encore le pinceau fourni avec mon hyper Anubis, il serait parfait pour le dépoussiérer lui aussi...

Doit y avoir à peu près la même proportion de produit "fanless" qui fonctionnent réellement que de solutions bricolées

Le problème c'est le manque d'arguments : pourquoi un vieil alpine tout moisi serait mieux qu'un bloc en cuivre + un heatpipe + un gros rad alu ? Le prix, le temps à y passer peut être. Certainement pas la perf.


Euh oui... deux facteurs importants en effet

Mais jagonio a l'air décidé, et on va tous suivre ça avec attention!

Moi je le soutien à fond !
