Reprise du message précédent :


voici mes tests :

Port ISA :
https://i.ibb.co/r58RhrJ/20250105-202000.jpg

Port PCI :
https://i.ibb.co/FwmHSPz/20250105-202150.jpg

Visu de la carte :
https://i.ibb.co/b3HHyyk/20250105-203006.jpg

par contre la carte ne "bip" pas, est ce normal ? il y a porutant ce qui ressemble à un haut parleur sous les leds
autre point, le CPU chauffe bien, ainsi que le NB et le cache CPU, par contre la ram et le SB restent froids



Je pense que le beepeur faut le brancher sur la sortie dédiée de la CM, c'est probablement (à vérifier!!) J2 sur la carte.

Oui c'est normal; il faut relier JP2 au header du HP sur la mobo.
Normalement il y a un petit cable fournit avec la carte pour faire ça. A moins que tu n'en aies pas eu avec celle que tu as.

Euh, tu ne l'aurais pas mise à l'envers dans le slot ISA ?
On voit l'indication "rear" dans l'autre sens.

Merci



Non, en bas de l'image, c'est le côté de l'I/O shield => en haut à droite, on devine une barrette de ram.


Non c'est bien dans le mauvais sens, la carte devrait avoir l'indication "rear" côté io shield. Elle est retournée à 180°
Je crois que ça m'est arrivé une fois et ma cm a survécu, en revanche la POST card peut mourir à cause de ce genre d'erreur

De toute évidence avec la photo sur le port PCI, on voit que le PC sort du reset, il y a donc un problème quelque-part qui empêche au système de démarrer son programme, soit un BIOS hs, quelque-chose qui ne va pas sur le bus, ou alors un pb côté CPU (pas forcément le CPU lui-même, ça peut être un pb d'horloge ou d'alimentation)

Merci pour vos retours
En effet j'ai peut être mis la carte à l'envers sur l ISA
Je testerai dans l'autre sens
Concernant le pc il plante depuis un arrêt durant la phase "updating ESCD..." j'ai donc un peu peur pour le bios

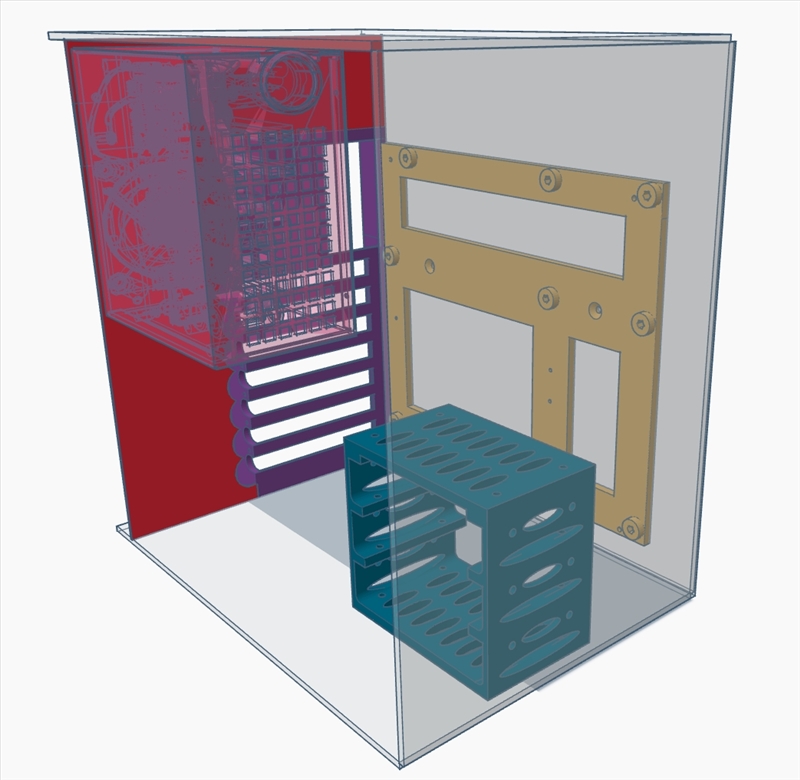

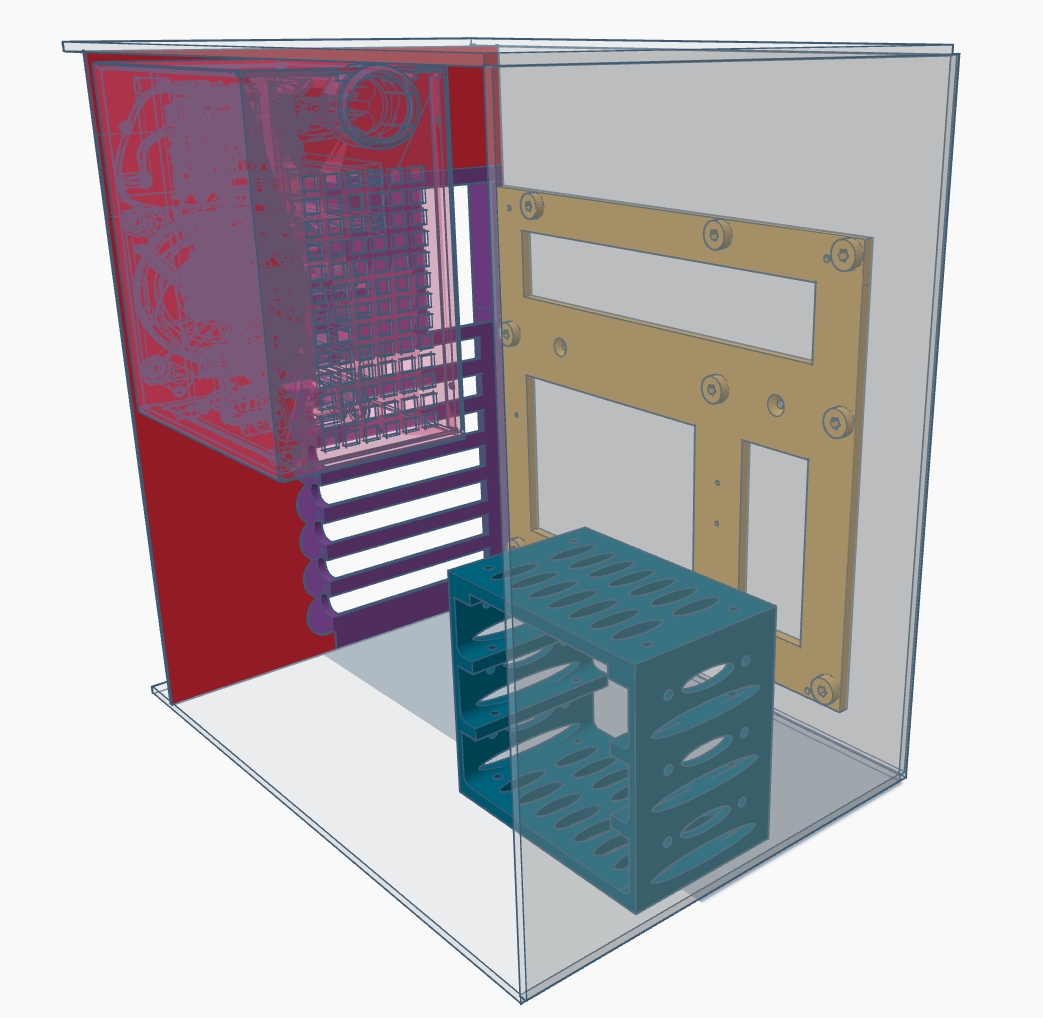

Petit up sur mon idée de boitier baby at 3d print.
Les panneaux seraient en plexy blanc/transparent de 30 * 20.8
Voici une version early-pré-alpha

Oh l'idée d'un boîtier baby AT imprimé en 3D c'est une superbe idée!!!
Ce serais tellement cool.


bon en effet en montant à l'endroit j'ai à présent les memes voyant qu'en PCI + "frame"
helas cela ne m'apprend rien de plus, j'ai bien peur que la carte soit bel et bien HS

Tu peux essayer de reflash le BIOS si jamais, si la ROM fait une erreur de checksum après le reflash c'est qu'elle est morte, mais ça se change


Sacré boulot .



Je ne sais pas trop où poser ma nouvelle question : cependant, ça en parle de temps en temps, donc je tente ma chance ici.

Je voudrais ajouter une carte PCI qui proposerait une sortie USB-C à connecter sur la facade d'un boitier.
Mais je ne sais pas quoi mettre dans la recherche, notamment chez AE.
Disons que je trouve des cartes avec sorties externes à l'arrière du boitier, mais c'est pas ce que je veux.

Ainsi, j'imagine que parmi le topic, il y a déjà du y avoir des personnes qui ont déjà cherché/acheté ça ?

=> si c'est HS, je deleterai

Du PCI pour faire de l'USB3 déjà oulah, pas certain que ça existe...
De toute façon l'intérêt est nul, le PCI étant bridé à 133 Mo/sec, même en USB2 t'arrives déjà à pas être loin du taquet je doute que des constructeurs se soient pris la tête dessus sur les normes récentes et en particulier l'USB-C

ça existe ptet des adaptateurs de prise USB 2.0 interne vers prise USB C interne ?
Ça permettrait au moins d'avoir un port USB fonctionnel, même s'il n'est pas à pleine vitesse (tout comme il existe des adaptateurs USB 2.0 interne vers USB 3.0 pour que les ports en façade fonctionnent)

L'usb-c est différent aujourd'hui du fait que ça propose des normes différentes pour une même prise.
USB 3.1 3.2
Display port over Usb-c
Thunderbolt
Voltage adaptatif 3/5/7/9/12 19 volts
Puissance de 250w
Charge bidirectionnelle etc.
etc...
Peu de Fabricants vont faire un adaptateur spécial pour 1000  personnes dans le monde...   Amha

Que se passe-t-il si on branche un dock USB-c avec un adaptateur sur un port USB2 ?
Est-ce que l'éventuel port USB-C femelle du dock est fonctionel ?

A priori ça marche ...mais ça se traîne la nouille
Clavier/souris OK, mais les fonctions audio risquent de craquer/glitcher, le réseau vas te donner l'impression de revenir au modem
La vidéo.... oublie

Sur un slot PCI on peut monter jusqu'à environ 250Mo/s one way (533MB/s au total sur du PCI 2.0 en 66MHz) alors qu'en USB 2.0 ça plafonne plutôt vers 34Mo/s.

Sur Ali il y a des carte PCI -> USB 2.0 genre -> https://fr.aliexpress.com/item/1005006524471946.html
Mais pour avoir de l'USB 3.0 ou USB-C équivalent en vitesse il faut passer par un slot PCIe à priori.

Après, il y a peut-être moyen de monter un attelage improbable PCI->PCIe (-> https://fr.aliexpress.com/item/1005006431912110.html) et par dessus une carte PCIe->USB-C (-> https://fr.aliexpress.com/item/1005005105383944.html) en ayant conscience que cela sera limité en PCIe 1.0 1x donc environ 100Mo/s grand grand max (2.5GB/s de bande passante). Si le slot PCI à la base est en v2.3.

PS. Ou un pont comme ça, à partir de l'AGP -> https://www.youtube.com/watch?v=Pdl1Jwe9dcw

Il y'a des combinaisons d'adaptateurs qui ne fonctionnent pas ou alors limités à la recharge mais pas pour la date

J'aurais pensé juste à un adaptateur qui fait "bah t'as que l'usb 2.0 à travers l'usb C". C'est pas comme si TOUS les appareils avec une prise USB C faisaient tout ce que tu listes, certains n'ont pas de thunderbolt, certains ne font pas display port, certains ne font QUE l'alimentation ...
Bref c'est les mêmes avantages et inconvénients qu'une prise péritel à l'époque, c'est la même prise mais ça veut pas dire que tout ce qui peut passer dedans est effectivement supporté par l'appareil qui dispose de celle-ci.

Edith : ça peut se faire grâce à deux adaptateurs à priori :
USB2->USB3->USB C
https://www.amazon.com/gp/aw/d/B00E [...] B08GYFCNK9
https://www.amazon.com/JoyReken-Int [...] 08GYFCNK9/

Les téléphones sont souvent encore en vitesse usb2 malgré le port usb-c.

Bon, ma question que je croyais débile semble vous plaire

Je l'ignorais au moment de poster, mais une carte en PCI express ferait bien l'affaire aussi, on part à minima sur de l'Alder Lake ici.
Il y aura(it) donc au moins un port PCI-ex 16x dispo.

Sur la carte que j'ai sous les yeux, tout le reste est en 1x, qui ne sera sans doute pas assez rapide.

Ah, si je demande USB-C, c'est tout simplement pour simplifier par simplification le branchement de l'Amyphone de madame sur sa tour.

le pcie 1x est plus rapide que le pci "standard", si tu était prêt pour le débit du PCI, le PCIe 1x devrait être malgré tout meilleur (bon après si tu veux les full perfs de l'usb C, oui c'est mieux un port 4x)

Et pourquoi pas juste un câble USB-C vers USB3 à brancher sur le port USB2 du PC ?
J'en utilise un fréquemment pour un disque externe USB-C (que je connecte sur un port USB3 en face avant de ma tour)

Si le PC est pas trop vieux, t'as des header de boîtier pour remplacer les prises en face avant avec de l'USB-C(ça demande parfois un peu de bricolage). Ca se branche soit sur un connecteur spécifique USB-C (en Alder Lake tu l'auras), soit sur un header USB classique.

Après, sur une prise comme ça, t'auras pas les fioritures de l'USB-C, donc uniquement les données et la charge à 4,5 W (USB 3.0 basique) ou 15 W si t'as de la chance et que c'est un header USB-C bien pensé.

Les adaptateurs de ce type, c'est quelques euros sur Amazon donc probablement moins de 5 sur Aliexpress. Sinon, t'en as aussi qui se mettent sur une équerre.

C'est justement cette solution qu'on utilise depuis quelques années, et au final, ça ne convient pas, le cable USB qui pendouille/qui arrive
de l'arrière.
On voudrait évoluer un peu => j'ai un NZXT H510 avec USB-C sur le dessus, c'est génial.



Ce que tu décris me semble ressembler à ce que je cherche. Je taperais quoi dans la recherche, selon toi ?
On se moque un peu des débits ou du taux de charge, c'est plus pour la convivialité de ne pas avoir un cable supplémentaire d'adaptation si je puis dire.

J'ai peut-être de la chance, en tapant un peu nimportnawak, j'ai trouvé ça : https://fr.aliexpress.com/item/1005007403217111.html

Je crois que c'est ce dont j'ai besoin...?
Je branche ça sur un connecteur mobale usb 3.1/3.2 en 20 pins, et en sortie, je connecte le cable usb-c du boitier avant. J'ai juste ?
Vous pensez que l'usb-c sera utilisable dans les deux sens du cable qui va au téléphone ?

Je suis aussi tombé sur des cartes pci-ex, mais le budget n'est pas le même..

Heu mais c'est quoi ta mobo en fait ?
Perso je pensais à une pré-s775 vu que tu parlais de slots PCI. Mais si t'as un connecteur USB 3.0 sur la mobo cela doit au moins être du Z68 non ?
Parce qu'en fait on pourrait peut-être mieux te conseiller que les solutions exotiques auxquelles on pense, si la mobo à déjà ce qu'il faut quelque part..

Je profite de ces posts pour me greffer sur cette demande :

- Mobale B550 (B550I Aorus Pro AX v1.3)
- Boitier avec un port USB 3 et un port USB-C en façade.

Le câble USB3 est branché sur le header USB 3.2, mais je brancherais bien l'usb C "au cas où" (même si, vu sa fonction de NAS, il y a peu de chance que ça serve un jour   )

Une chance que ce type d'adaptateur existe, ou je suis bon pour prendre celui d'Aline et ajouter un USB3--> USB2 derrière ?


Si ton boîtier a de l'USB-C avec la prise standardisée, oui, ça marche.

Le seul défaut, de mémoire, c'est que ça utilise deux ports USB 2.0 interne en fait, mais ça a pas d'impact pratique normalement. Juste la première fois que tu vas mettre le câble dans un sens, Windows va détecter le smartphone... et si tu retournes le câble, il va le redétecter. Mais une fois que c'est fait, c'est bon.


Ben si t'as un second header USB 3.0 sur la carte mère, tu prends l'adaptateur et c'est fini

Y en a qu'un

Sur une Asus p8p67, il y avait déjà un ou deux headets usb3. Mais les broches dont très fragiles.
Et il y a des ports pci là dessus.


Ca va être compliqué.

En théorie, tu prends un adaptateur header USB 2.0 vers header USB 3.0 puis un header USB 3.0 vers header USB-C et ça passe, mais t'auras évidemment que la partie USB 2.0 de l'USB-C.

Ouais donc t'en arrives à la même conclusion que moi

Le but c'est plus de ne pas avoir une prise "morte" en façade, osef débit et multi-tension.

Bon, faut que je vois si ça rentre dans le boitier.

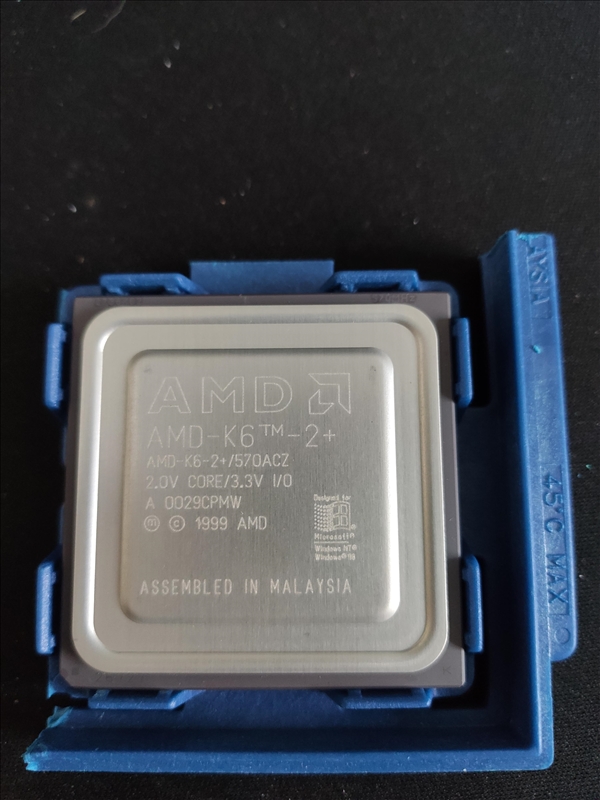

Réception du CPU commandé par crazytiti



Sera prochainement moddé en full cache

Il me semble que les connecteurs 20 pins USB 3.0 sur les mobo (ceux qui sont dans un cadre plastique) fournissent deux prises USB 3.0 par connecteur.

Donc en théorie il serait possible avec un cable Y de faire : connecteur 20 pins > 2 prises USB 3.0 et ensuite chaque prise USB 3.0 > USB-C.
Pour avoir 2 prises USB-C en 5GB/s et QC3 pour la puissance.

aller drapal suite à l'invit de crazytiti ^^

Mmmm pas idiot

Allez, c'est commandé chez nos amis chinois.

J'espère que je n'avais pas pété le header USB3 en enfichant le câble dans la mobale (ma spécialité :x )

Punaise on parle d'usb3 et -c sur le topik vieux matos !
Rendez moi les 286 486 et autres Pentium en socket et slot
