Reprise du message précédent :
Si je prends deux ventilos de 140mm:

https://www.amazon.fr/Noctua-NF-A15 [...] 40mm&psc=1

Ceux là, ça va le faire sur le r6 pour le dessus du boitier ?

C'est pour extraire l'air au dessus, il convient pour extraire ?

https://www.amazon.fr/Quiet-BL071-V [...] teur+140mm

Ou celui là pour extraire ça convient ?

Lequel est le mieux ?

Y'a des ventilos pour faire entrer de l'air et d'autres pour extraire ou pas du tout ?

merci.

Salut tout le monde,

Je viens d'acquérir un Define R6 et j'aimerais savoir quelle serait la meilleure disposition pour la ventilation en rapport avec ma plateforme.
Le refroidissement CPU est un Corsair H115 Pro et j'hésite quant à son placement.
Pour obtenir les meilleures températures, serait-il alors plus avantageux de le monter sur le dessus (en retirant la plaque pleine pour ne laisser que le filtre), ou alors le placer à l'avant en déportant les 2 ventilos de 140 fournis sur le capot ou éventuellement en bas?
A savoir que le CPU est un i7-9700K que je compte overclocker raisonnablement (4.8 GHz), et que la c-g est une GTX 1080 Ti.

Merci d'avance pour vos réponses.

Le h115 en haut et ceux d'origines devant derrière ça reste.


hello les amis

petit montage d'un R6 ce matin
(mon vaillant R4 va partir sur le pc de mes parents)

c'est un gunmétal (sans la tempered glass) , je suis fan de la façade couleur alu brossé

Montage sans trop de soucis , hormis le fait que certaines entretoises du boitier avait un pas de vis foiré , du coup galère pour visser la carte mère
j'ai du récupérer des entretoises dans mon R4 (faudra que j'en trouve d'autres d'ailleurs pour le montage sur le pc de mes parents).

une fois le mondage terminé , et bien agréablement surpris par la ventilation d'origine , c'est une tombe ce boitier !
et pourtant mon R4 se défendait plutôt bien : il était équipé en Noctua partout (2x140 dvt et 1 x140 derrière)

sur le R6 j'ai juste rajouté un Noctua 140mm sur le dessus , j'ai laissé les ventilos d'origine dvt et derrière faire le job (et ils le font plutôt bien )

j'ai aussi laissé la grille/filtre apparente plutôt que la plaque complète (question de goût c'est sûr ,mais  je trouve ça vraiment sympa sur toute la longueur   )
les ports USB en façade font beaucoup moins cheap que sur mon ex R4 , même si dans l'absolu c'etait pas bien méchant sur le R4.
(l'USB-C en façade est le bienvenu aussi même si pas dramatique encore de ne pas en avoir)

j'ai l'impression d'avoir gagné 2 ou 3 degrés sur le cpu et le gpu , mais je pense qu'il faut peut être mettre ça sur le compte du dépoussiérage de la config lorsque je l'ai sorti de l'ancien boitier
pour le reste , bah c'est du tout bon , sobre , classe ,silencieux comme d'hab avec Fractal , pas déçu de ce R6

toute petite question : j'ai laissé les 2 ventilos du CPU (noctua NHD15) sur une prise 4 pins à part.et j'ai connecté l'ensemble des ventilos du boitier (les 2  140 dvt , le 140 à l'arrière et le Noctua 140 du dessus)  sur le fanhub que j'ai relié à une prise 4 pins sur ma mobo , je trouve ça ultra pratique , ca évite de faire courir des fils partout sur les connecteurs de la carte mère.
en revanche , je n'ai aucune info sur la vitesse des ventilos qui doivent tourner à la même vitesse je suppose (je suis allé faire un tour dans le bios et je n'ai que la vitesse des 2 ventilos du cpu)
y a quelque chose à faire où je peux laisser tel quel ?  merci par avance les amis

cyberfref, ces deux ventilos sont compatibles avec le r6 ?

https://www.amazon.fr/Noctua-NF-A15 [...] hardwfr-21

https://www.amazon.fr/Quiet-BL071-V [...] hardwfr-21

Si oui, je compte en mettre 2 au dessus du boitier, tu ma conseille bequiet ou noctua ? merci.

Aussi, rajouter 2 ventilos en extratraction au dessus du boitier, tu me le conseille ?

J'ai un haf 922 et je suis habitué à l'extraction au dessus.

ps: je viens de recevoir mon r6, très classe.

hello bertrand712

oui , aucun souci avec ces 2 ventilos

sur le dessus on mets en extraction normalement

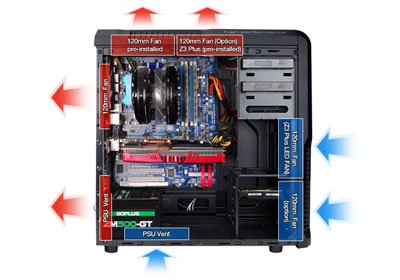

le principe :


en général , je prends du Noctua mais BeQuiet est très bon aussi

On m'a dis ailleurs c'est pas important les ventilos au dessus, je suis pas trop d'accord, ton avis là dessus ?

J'embarque un i5 8600k avec ventirad cooler master evo 212 un peu vieux mais fait bien le boulot.

Et une gtx 1080 et 16 go de ram.

j'avoue que j'ai toujours pris pour habitude de mettre un ventilo (ou deux) sur le dessus , après dans les faits , je pense que ca dépends du boitier , du flux d'air etc etc....
si tu n'en mets pas et que tu as un flux d'air correct à l'intérieur , c'est pas gênant du tout à mon avis

merci ! Et entre le noctua et le bequiet un est meilleur que l'autre ou c'est quasi pareil ?

Perso je conseille pas les ventilos au-dessus. Ce boîtier c'est pour le silence, en mettant des ventilos sur le dessus tu vas à l'encontre du truc. Ici j'ai 2 ventilos devant, 1 ou 2 derrière et basta. Pas de souci de flux ou quoi depuis 2013.

Mais le fait que l'air ne va pas sortir par le dessus, ça va monter en température non ? Ca va pas extraire par le dessus, j'ai peur de ça !

pas forcément , regarde mon schéma , la chaleur va partir vers l'arrière  (à condition bien entendu que le flux d'air soit correct , avec rien qui entrave la circulation )

je ne comprends pas ,pourtant avec l'image qu' a poster cyberfred,tu vois clairement que le flux d'air est perturbé .
il faut voir cela comme un espèce de tunnel.


Donc les 2 ventilos du devant du r6 qui font entrer l'air et celui de derrière pour expulser suffit ? En rajouter deux au dessus les perfs de températures seront pas forcément meilleurs ?

Exactement.
En tout cas dans les essais que j'ai effectué ,c'est ce que j'ai pu constaté.

Après je lis divers témoignages là, un témoignage que j'ai entendu c'est que l'air chaud pour stagner en haut et ne pas être évacué, je sais vraiment pas quoi faire.

https://forum.nextinpact.com/topic/ [...] encio-550/

Ce topic ...

après je ne pense pas que ce soit contre productif de mettre un ou plusieurs ventilo sur le dessus du boitier , sinon tous les boitiers seraient fermés sur le dessus sans aucune possibilité de mettre quoique ce soit
maintenant , est ce que ca fait une grosse différence d'en mettre ou pas  , à voir

Sincèrement cela ne fait pas une grosse différence ,voir pas du tout,donc si cela peux te rassurer et si le bruit supplémentaire ne te gêne pas n'hésite pas fait le.

ps : par contre pour un flux régulier essaye d'avoir tout tes ventillos qui tournent a peu près a la même vitesse.

Par contre, vous allez vous moquez de moi mais ... c'est pas moi qui monte mon pc quand je fais des modifs, je me fais aider.

Ca se fait dans le bios les ventilos qui tournent à la même vitesse ?

pour faire court oui ça se règle dans le bios  en plus vu que dans le r6 tu a un hub tu n'a qu'un réglage a faire.


Salut
A la rigueur, j'en mettrais qu'un seul au fond juste au dessus du ventirad.
C le même ventilo (Pwm/4 pins /1200trs-mn)
https://www.amazon.fr/noctua-NF-P14 [...] ref=plSrch
https://www.amazon.fr/Noctua-Redux- [...] ref=plSrch

Bonjour.
Je viens vers vous pour m'aider si possible.
J'ai le fractal design r6 et 1 carte mère msi b350 tomahawk.
Sur le boîtier,  il y a des câbles pour le power, le reset et le hdd led.
Seulement, si j'arrive à comprendre la notice de ma carte mere,  j'ai 1 soucis. Les prises de ces 3 connections sont + et - sur la meme prise. Mais sur la carte mère,  c'est (JFP1) séparé.  Par exemple,  le + du power en 1 et le - en 3.
Donc, en diagonale pour la carte mère et en 2 seul bloc en sortie boitier.
Je ne sais pas si je suis clair lol.
Pouvez vous m'aider svp ?
Merci d'avance.

Arf! Autant pour moi. C'était (après 2 heures de réflexion ) le 1 et le 3 à côté l'un de l'autre et pas le 1 décalé du 3...pffff le boulet.
Mais tout de même, 1 conseil pour les ventilos. C'est mieux PWM (y'a 1 carte sur le boîtier qui se branche en sata et 1 sur cpu fan. Ou en dc, 3 ventilos branchés sur la carte mère direct?
Merci d'avance

Euuuhhhh

Que tu branches sur le hub fractal ou sur la carte mère, à priori tu auras du PWM partout. PWM ca veut juste dire que le ventilateur est asservi en vitesse par quelque chose.

Les ventilateurs sont soit asservis en vitesse par chaque prise de la carte mère si tu les branches individuellement dessus, soit alimentés par le hub et asservis par une seule prise de la carte mère. Le choix dépend plus de si tu souhaites faire tes réglages au global, ou par ventilateur. Moi j'ai plutôt fait le second choix. Je trouve pas logique que tous les ventilateurs de boîtiers tournent à la même vitesse, surtout quand il y a un gros déséquilibre entre aspiration et extraction.

Bonjour.

Le PWM n'est-il pas le 4e fil "violet" sur les ventilos et qui permet une gestion plus fine de la vitesse de ventilation ?

Il est possible de réguler les ventilos par le voltage direct de l'alimentation du moteur ou via le fils PWM qui lui n'alimente pas le ventilo, il est la uniquement pour donner la consigne.

Oui, c'est ça. Tu as les deux fils d'alimentation (+12 et GND, le fil de tachymètre et le fil de modulation). Il est possible de faire varier la vitesse du ventilateur en modulant sa tension mais ça ne se fait plus trop de nos jours
https://www.ekwb.com/wp-content/upl [...] 7/02-1.jpg

bonjour je rejoins les possesseurs de R6 de la bombe ce boitier !

quelle version/finition ?
je viens de finir de monter ma config dans mon R6 blackout avec un celsius s36 en façade

Salut,
pour moi se sera a noël le Define R6 USB-C TG - GunMetal !!
Pour y mettre un 9700K !!

Bon je vais encore avoir l'air d'un âne.
J'ai 1 msi b350 tomahawk et 1 boitier design r6.
J'ai branché les ventilateurs sur la carte comprise dans le boîtier.  j'ai branché 1 cable pour l'alimenter et l'unique prise pour les fans sur la carte mère. Ça fonctionne mais les ventilos tournent toujours à environ 800 sauf si ça chauffe. La température est d'environ 36 degrés.  Mais vu qu il y a plusieurs prises possibles sur la carte mère  !  Laquelle je dois choisir svp pour brancher l'unique sortie des ventilos ?
Ils doivent toujours tourner ?
Merci d'avance.

Le hub d'alimentation est PWM. Il n'est pas alimenté par la carte mère (c'est le connecteur sata qui s'en occupe) mais par contre c'est le connecteur ventilateur de la carte mère qui le pilote (asservissement en vitesse).

Le reste ça se configure sur ta carte mère, dans le bios ou via son logiciel de config. C'est là où tu lui indiqueras si la vitesse du ventilateur est fixe, variable, et si variable en fonction de quelle condition, et avec quel type de profil de ventilation (température/vitesse).

Donc tu branches le connecteur du hub sur un connecteur du type case fan et c'est sur ce connecteur qu'il faudra demander à ta carte mère d'appliquer les réglages.

OK.  Merci ! J'avais cherché partout mais faut avouer que chaque fois, ce sont des propos de connaisseurs qui parlent une langue de....connaisseurs. Là,  mots quasi simples, donc, je comprend. En fait, si je veux que les ventilos ne tournent pas en dessous de telle température, j'ajuste la courbe avec le logiciel (msi ici) ou direct dans le Bios.
Donc, encore merci !

Hello,

Ayant actuellement un Antec P280 qui date, j'envisage de changer pour un boitier un peu plus au gout du jour et surtout avec de meilleure perf.
Détails important, je suis TRES chiant avec le bruit. J'aime le silence. J'ai globalement une config en Bequiet pour l'alim et ventirad, et un autre ventilo Noctua.

Après avoir hésité avec un Bequiet 601, j'ai vu pas mal de test qui au final donne la victoire au R6. Il est un poil moins silencieux mais plus eficace niveau température.

Du coup ma question est la suivante, les ventilos du R6 sont vraiment silencieux ? Car je vois tout et son contraire sur le net.
Le hub gère que des ventilos PWM ou peu importe ? Je sais qu'il se branche sur un 4 pin, mais derrière on peut lui mettre tout type de ventilo ?
La meilleure config est de le laisser stock ? J'ai vu un test qui donnait de meilleure perf en supprimant les deux ventilos front.

Merci pour vos réponses.

hello Kenshineuh

pour ma part , je suis possesseur d'un R6 depuis plus d'un mois et j'en suis super content pour ma conf
stock je le trouve un peu poil silencieux que mon ex R5 mais ca se joue à pas grand chose

j'ai laissé les ventilos d'origine (j'en ai juste rajouté un noctua 140mm sur le dessus pas loin du cpu)
le hub gére normalement du 3 pins ou du 4 pins (PWM) mais après je ne sais pas comment ca va se comporter vis à vis de la mobo , en tout cas , j'ai pas testé.
honnêtement , au départ il vaut mieux laisser tout d'origine pour voir comment ca se comporte avec ta config

par contre , je suis étonné que tu ai trouvé un test qui dise qu'il y avait de meilleures perf en enlevant les ventilos de devant
Normalement ,  il faut toujours générer un flux d'air de l'avant vers l'arrière non ?

Merci pour tes réponses. Je pense me laisser tenter alors.

Effectivement, ça m'a étonné aussi : https://docs.google.com/spreadsheet [...] edit#gid=0

Cette feuille vient de reddit. Et c'est ce que je comprends de (no front). Mais je me trompe peut-être.

suis proxy taff , je jetterai un coup d’œil à partir de chez moi.

en tout cas , tu ne prends pas trop de risque avec un Fractal Design quoiqu'il arrive , tous leur boitiers sont d'excellente qualité
le mien c'est un R6 Gunmetal USB-C , sobre et beau à la fois avec cette facade couleur alu brossé , j'adore

Regarde le test de gamer nexus ou site/youtube dans le genre, les meilleurs perfs sont avec ventilateurs frontaux et sans porte (mais bon... le look ne suit pas).

J'ai plus les ventilateurs de 140 frontaux mais 3x120mm fractal (avec le radiateur derrière) et c'est très bien niveau bruit). Mon disque dur mécanique est maintenant ce qui fait le plus de bruit dans ma machine en idle (donc en bureautique/web)

Quand au hub je ne l'ai pas utilisé longtemps, il permet d'y brancher des ventilateurs PWM 4 broches ou des 3 broches, et il est régulé par un port de carte mère. Mais je préfère tout brancher sur la carte mère, ça permet un réglage quand même beaucoup plus fin.

edit: ah je viens de voir ton doc excel. C'est bien ca: no front == pas de facade avant. Donc maximum de facilité pour l'air à entrer.

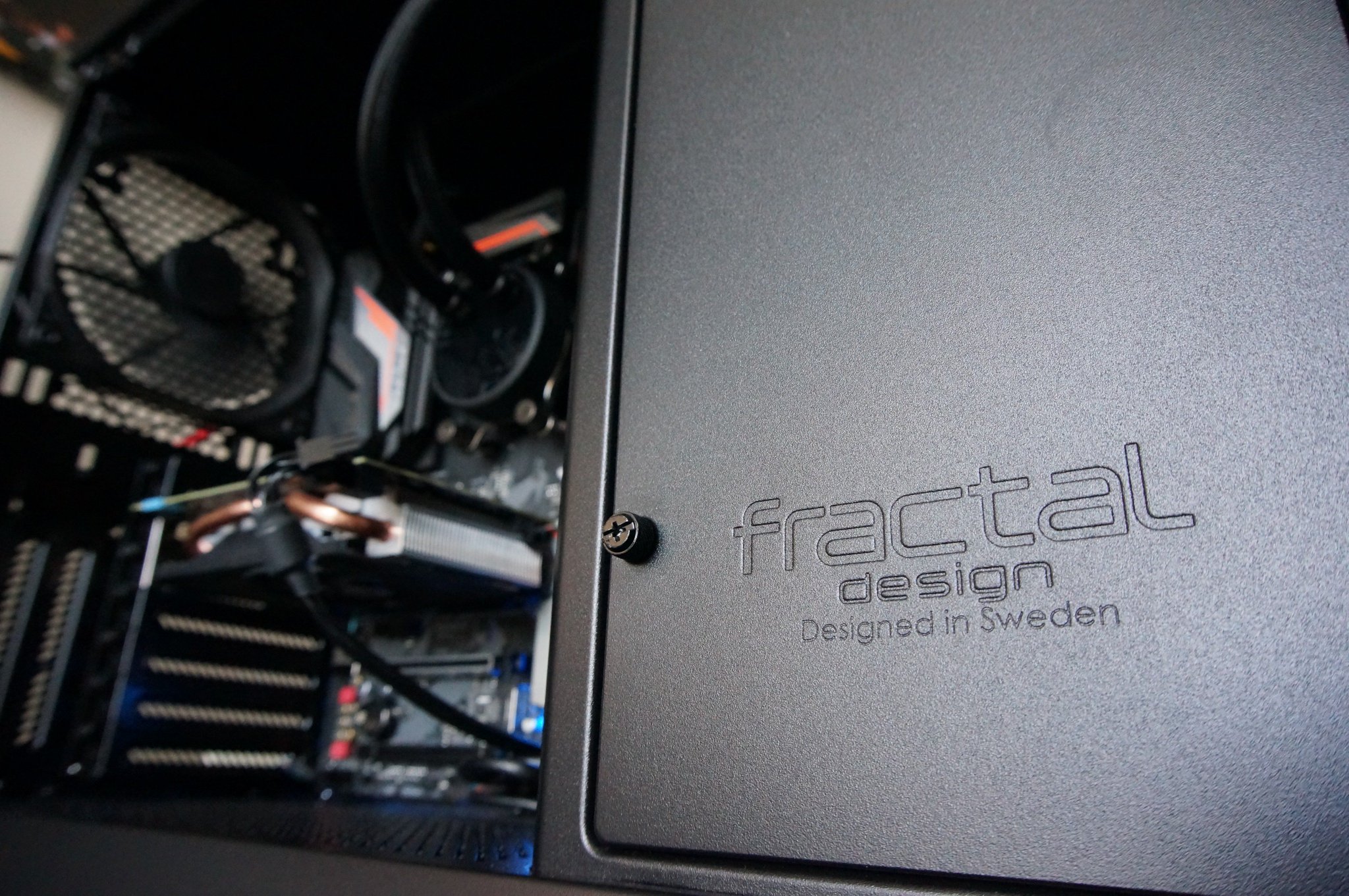

edit: un p'tit photo pour la route, maintenant que ma config a changé de boîte !

Ah okay pour le no-front.

Toute façon j'ai craqué, je l'ai acheté tout à l'heure.
Je monterais ma config dedans ce soir.

Merci pour ton retour.

Petit retour sur le R6. Effectivement il est top, niveau finition et praticité. Pour rappel j'avais un Antec P280 qui était pas mal déjà. Mais là j'en suis content. Ma config est 8600k et 1070 GTX.

Niveau perf, j'ai gagné un peu mais il est beaucoup plus bruyant que mon ancien. J'ai laissé stock, juste en enlevant le top panel.
J'ai gagné environ 6/7 degrés sur le CPU (mais j'avais pas de ventilo front avant). et 8/10 sur le GPU.
Load : 50° CPU et 70° GPU.
Idle : 30° CPU et 37° GPU.

Je vais voir pour enlever un ventilo front, ou avoir un meilleur réglage car j'ai branché le hub sur un CHA_FAN de ma CM, et j'ai beau changer les réglages, les ventilos tournent à la même vitesse. J'ai branché les 3 sur les prises 3 PIN (4/5/6 de mémoires).

EDIT : Bon en fait les ventilos tournaient à fond. J'ai débranché le pin du hub, donc un ventilo tournera tjs au minimum, et j'ai branché les deux autres sur la CM directement, ce qui me permet de regler leur vitesse. 50% en bureautique et 100% en jeu. Et en effet, quel silence.

Hello, j'ai fait l'acquisition avant-hier du fameux R6 (non vitré) pour remplacer le nano S de la même marque.

Je recherchais une meilleure isolation phonique et aussi le fait de repasser sur un boîtier ne me limitant pas dans le format des composants à mettre dedans, n'ayant que peut d'intérêt au final dans un petit format tel que l'ITX (depuis 2014 pour moi).
Dès le déballage on sent bien le poids de la bête, 12Kg+ à vide tout de même.

J'ai transféré ma config mini-ITX dedans et avait prévu un changement de carte mère plus tard pour s'accorder au format, mais tout ne s'est pas passé comme prévu...

J'avais une Asus Rog Strix Z370-I, bonne carte au demeurant pour son format mais avec une petite spécificité qu'il faut aller chercher dans la doc et qui a toute son importance pour la suite: 2 des 3 prises ventilateur 4 broches ne sont pas PWM et ont un 5V à la place du signal de commande, les prises CHASSIS_FAN et AIO_PUMP.
Sur le R6 il y a le petit smarthub bien pratique pour y mettre un tas de ventilateurs, mais pour avoir un contrôle de la vitesse de ces derniers il faut aller chercher un PWM sur la carte mère, signal que je suis allé prélever sur la prise CHASSIS_FAN pensant naîvement que 4 broches = PWM
Grosse erreur, RIP la Strix Z370 dès la mise sous tension, LED orange sous la RAM qui flashe à intervalles réguliers et la bande LED de la tranche ne s'allume plus. Boucler une sortie 5V sur une entrée PWM revient à mettre le 5V de la carte mère à la masse et donc en court-circuit, ce que cette dernière n'a visiblement pas apprécié

En gros j'ai du changer de mobale dans l'urgence et plus tôt que prévu

M'enfin bref passé cette mésaventure plutôt cocasse j'ai pu remonter ma config après avoir reçu la nouvelle carte maman, voici le détail:

- i7 8700 (pas K) refroidi via NH-U12S custom avec un NF-A12x25
- 16Go Trident Z 3200 C14
- Gigabyte Z390 Aorus Pro Wifi (besoin du ouifi de temps en temps)
- EVGA GTX 1070Ti FTW2
- SSDs Intel 180Go et Samsung 850 EVO 500Go (3To en externe)
- Seasonic Prime Ultra 550W platinum

J'ai pour le moment laissé la ventil d'origine du R6, à savoir 3x140 à 1000rpm, le tout connecté au smarthub et pilotés via la CPU_OPT de la carte mère. Je laisse tout à fond et ça reste sacrément discret avec la tour sous le bureau, un souffle d'air dans les graves.
Le reste de la machine étant de toute façon inaudible ou presque même chargé tout en maintenant de super températures. Sur des conditions de charge classique (jeux en 144Hz) la carte graphique croise entre 60 et 68° et le CPU fait des pointes à 55° avec une moyenne vers les 50-52.
L'air ambiant sur le haut de la tour monte à 28° en charge (merci les sondes additionnelles à placer ou on veut fournies avec la CM), le flux est donc tout à fait bon.

En gros c'est du tout bon
