Reprise du message précédent :
Ouais, belles bêtes !

Oui superbes !!

C'est quelqu'un d'ici qui a choppé la Asus 3870X2 en vente sur LBC

nop, par contre mon appareil photo vois double








Ce ne sont pas les mêmes. Étage d'alimentation différent


je ferai des photos plus détailler du pcb, lors du nettoyage

Bien observé.

320 vs 640?

Cette GTS me rappelle le bon souvenir d'une chouette CG sur HFR, belle carte

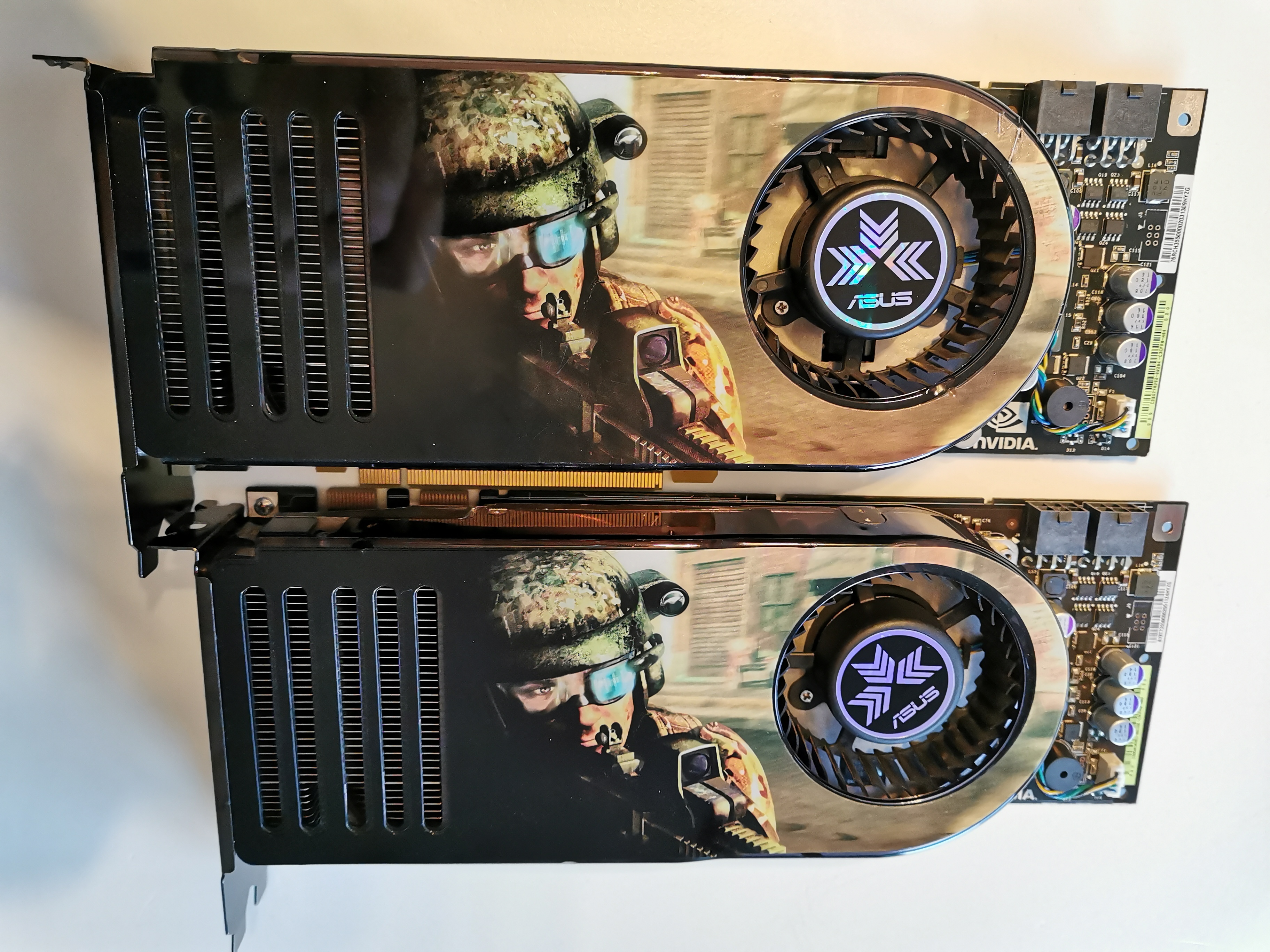

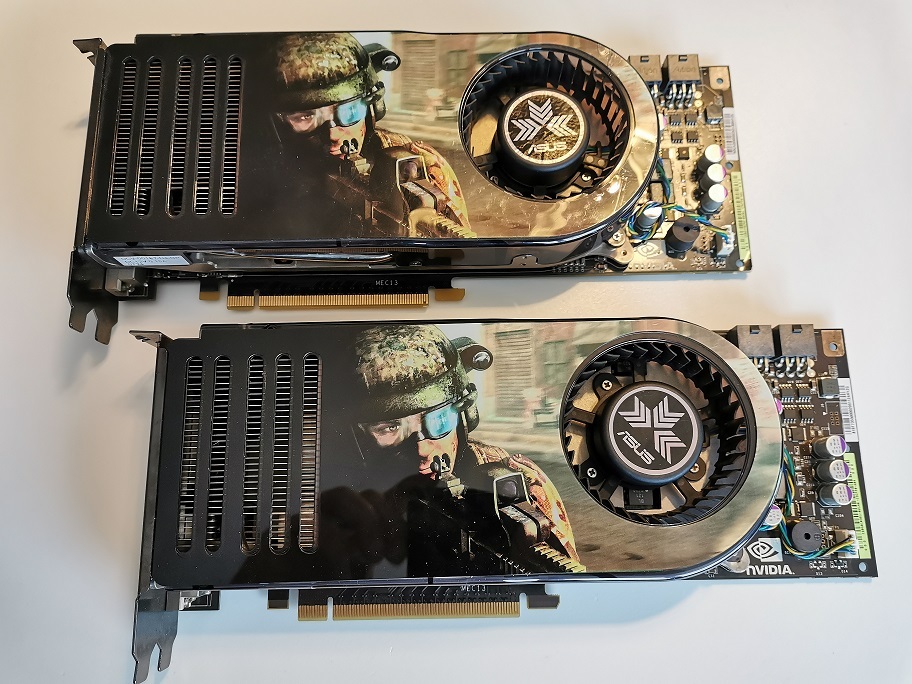

ce sont deux 8800 GTX 768 Mo

a part les deux mosfets différents ( dans l'immédiat ) le reste a l'air identique

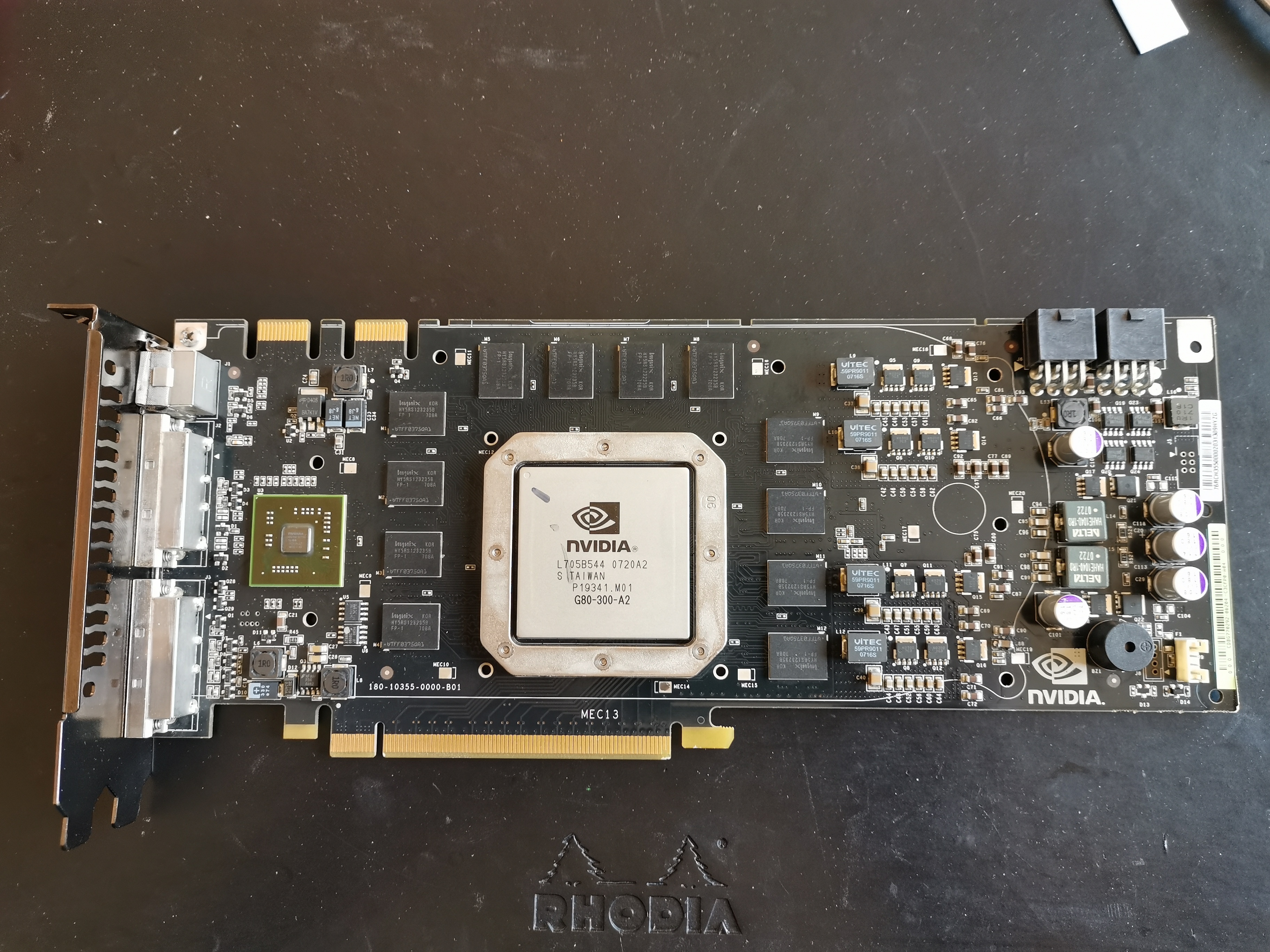

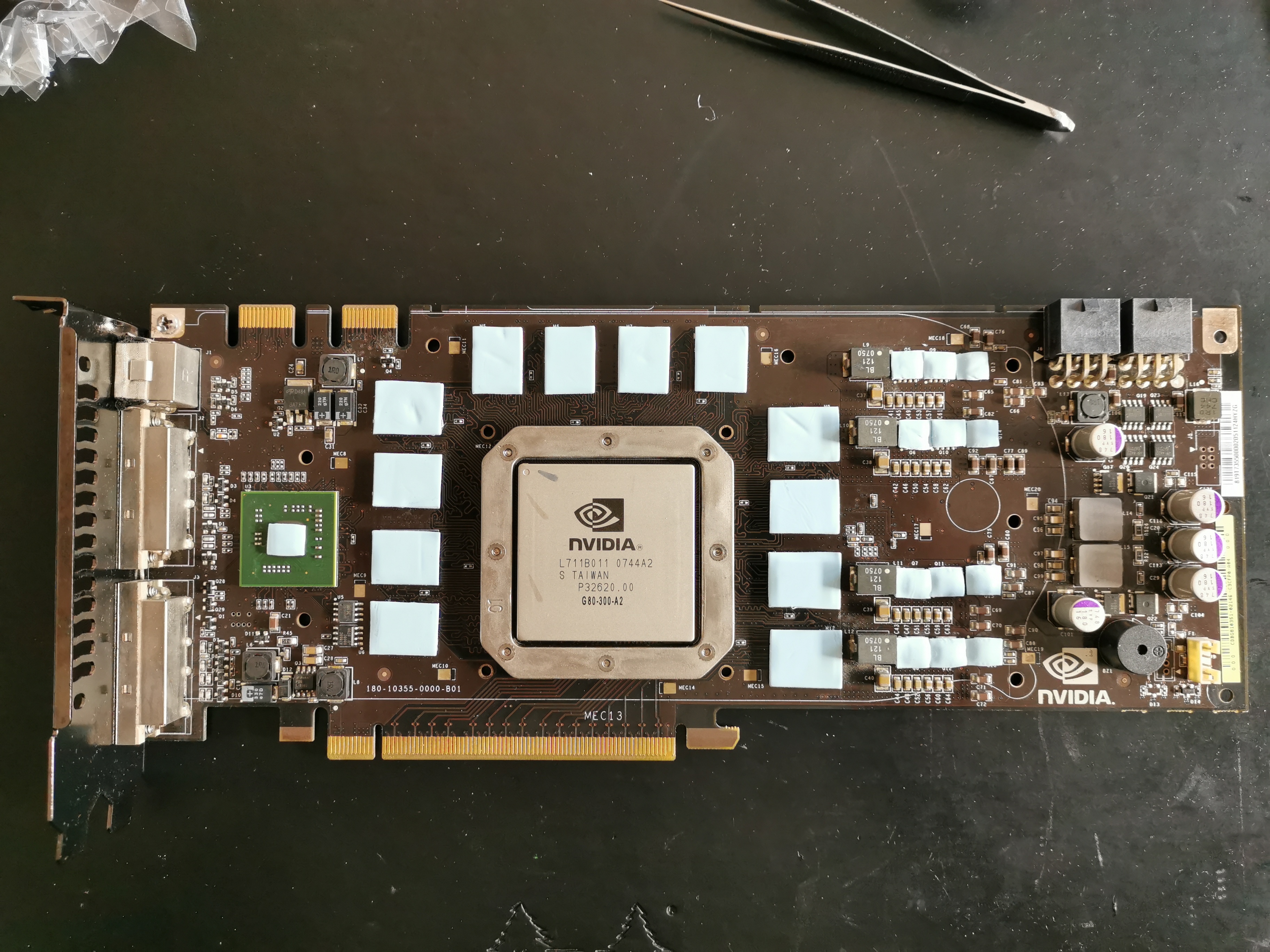

voila les deux a poil





Ca faisait longtemps !!

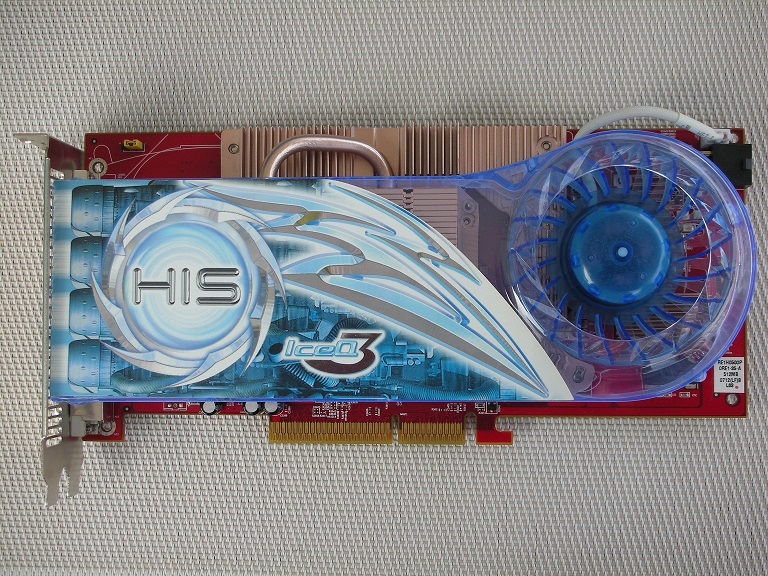

Une petite 3850 HIS



Ah ba enfaite nan c'est une X1950XT et qui en plus marche pas    Vraiment dommage elle est vraiment jolie !

En tout cas le vendeur à même pas cherché à négocier il m'a remboursé direct.

j'aime bien les HIS de cette serie

Je crois avoir trouvé le coupable !!



J'ai le composant il c'est barré en nettoyant la carte mais va ressouder ça

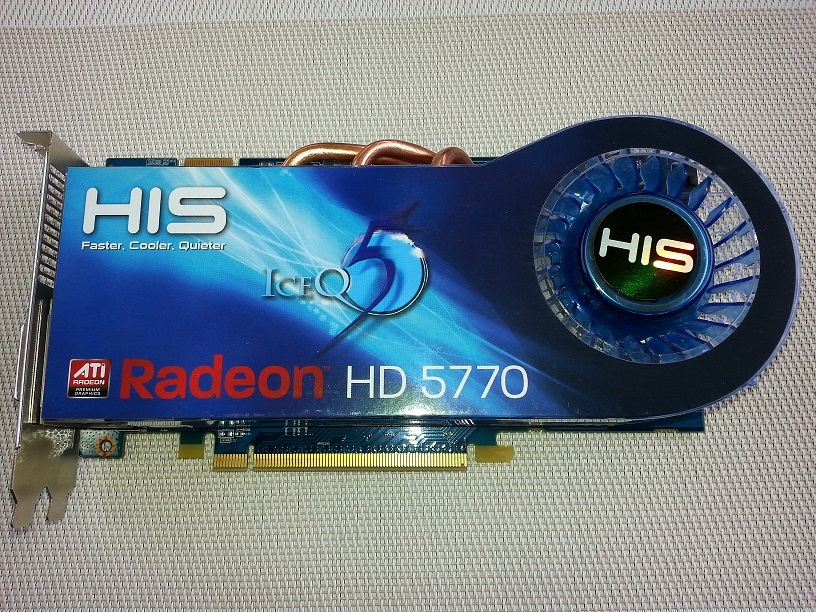

J'ai toujours bien aimé HIS non pas pour leurs perf mais pour leurs design
Il me semble avoir eu une 9800 Pro de chez eux.

Tu remets de l'étain + flux sur les deux pads, tu tiens le composant avec une pince brucelle, tu soudes le premier côté puis tout en tenant encore avec la pince, tu soudes le deuxième






j'adorre, et j'ai une 3870 HIS avec le IceQ3 en arrivage


C'est ressoudé le composant à l'aire encore bon ( même valeurs que ces copains d'à coté ) mais écran noir


Roooooo

T'as vérifié sa capacité ?


Je pas un pro de l'électronique mais la valeur qui sort du composant que j'ai ressoudé est la même que celle des autres composant identiques situé dans la même zone au multimètre j'ai 18.5ohm

Moi aussi j'aime les HIS iceq ^^

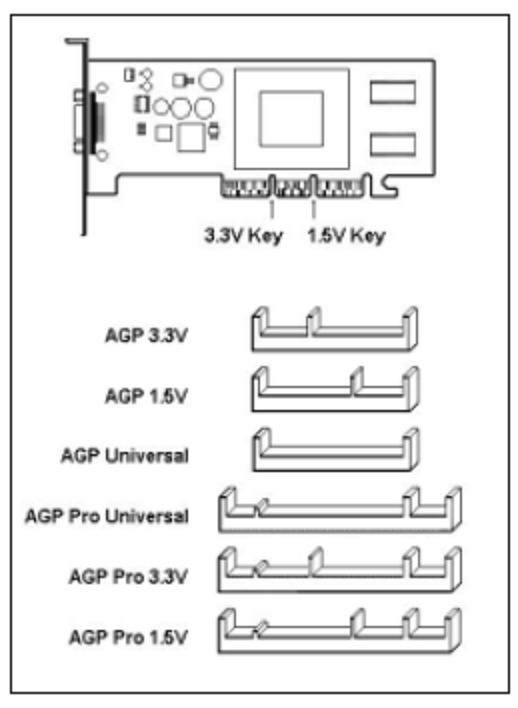

Dites, j'ai une question, je sais plus quel combo AGP il ne faut pas faire pour pas griller GPU et/ou CM ?

C'est l'histoire des ports agp 3.3v avec gpu 1.5v me semble.
Mais les ports ne sont pas incompatibles?

Sinon le truc à ne pas faire c'est débrancher toute une config sauf la molex du gpu pour brancher une autre config en parallèle... Le gpu va cramer car il servira d'alimentation à toute la config non alimentée.



mais...
Il doit y avoir des CM AGP 3.3V sans detrompeur ou tu peux y enficher un GPU 1.5v ?

Je donne (contre frais de port)

Une S3 Trio PCI

Une GeForce 2MX (je crois) AGP (je peux essayer de la tester, aucune idée de la quantité de mémoire, probablement 32)

Oui, c'est le connecteur AGP universel. MAis il est compatible 3,3 et 1,5 V
De mémoire, ce sont les cartes ne possédant que l'encoche 1,5 V qu'il ne faut pas mettre dessus...

De mémoire aussi,  le problème concerne les cartes uniquement AGP 3.0 (alimentées en 0.8V / AGP 8X) dont le détrompeur était placé au même endroit que l'AGP 2.0 (4x /1.5V) : ils sont partis du principe que personne n'irait mettre une nouvelle carte AGP sur une vieille CM



C'était mal nous connaitre

Mouais, je crois que certaines cartes AGP universel (sans détrompeur) sont concernées aussi par ce risque.

Je ne connais pas de carte graphique à AGP universel, pour moi, il n'y avait que le port carte mère... Je veux bien un exemple, pour ma culture.

Je parlais bien sûr de la carte mère AGP sans détrompeur.
Mais les cartes graphiques équivalentes existent aussi.
Ce sont toutes celles avec double encoche, qui passent sur des cartes mères à signaux 3,3V ou 1,5V , et il y en a eu un paquet.


Sauf que, il y a une troisième catégorie et c'est de celle là que Narm et moi parlons...

les cartes à double encoches ne risquent justement rien car compatibles et 3,3 et 1,5 volts.

L'intérêt du port universel qui est en mesure de fournir au choix (et en auto, de mémoire) du 3,3 et du 1,5 V, c'était de pouvoir brancher une vieille carte demandant du 3,3 V (AGP 1.0, ex : la V5 5500) sur une carte mère plus récente censée délivrer du 1,5 V (AGP 2.0)

Ensuite sont arrivées deux nouvelle "normes" (la troisième catégorie ) , l'AGP 8X (pour le débit) et l'AGP 3.0 (pour la tension)
Le truc, c'est que les constructeurs ont très rapidement parlé d'AGP 8X, sans préciser la tension du port.

Exemple, les TI 4800 qui sont bien des cartes 8X, mais fonctionnant en 1,5 V et compatible 3,3 V (AGP 2.0, double encoches).
À l'inverse, tu as les cartes AGP produites entre 2004 et 2009 comme les X800 XT et les HD4670, qui sont également des cartes 8X mais ne fonctionnant cette fois qu'en 0,8 ou 1,5 V (AGP 3.0 unique encoche, à droite). La tension exacte n'étant jamais indiquée... Une carte exigeant 0,8 V ne va pas aimer être alimenter au minimum à 1,5 V...

Ce sont donc ces cartes AGP 3.0 qui peuvent poser problème sur les ports AGP universel (qui donc ne sont, par la force de l'évolution, plus universel ).

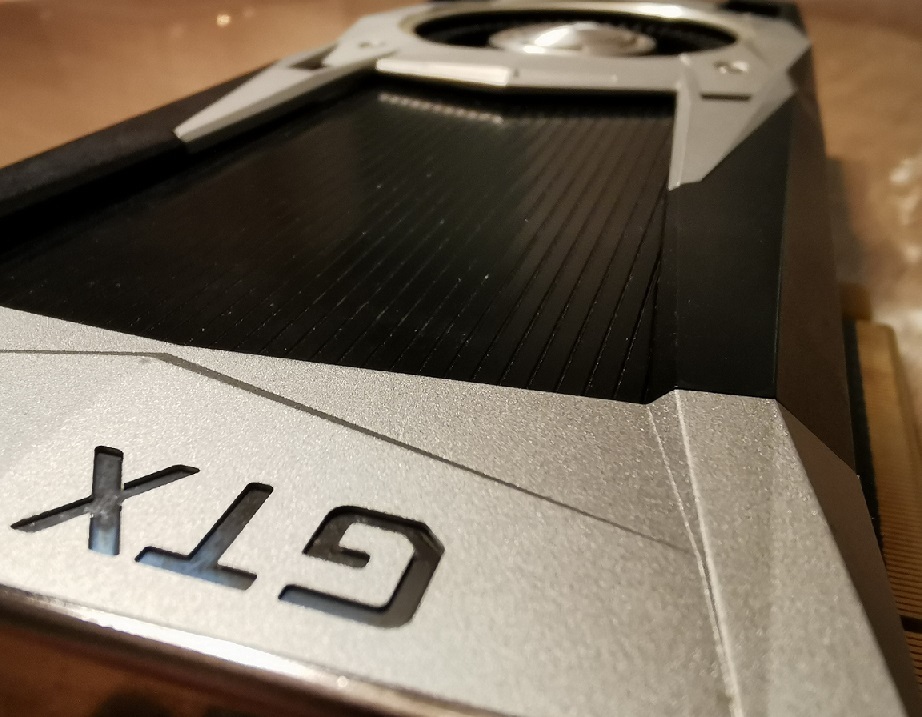

Brut de décoffrage, arrivage d'une bien belle carte



démontage et nettoyage dans les règles de l'art ce week end



Il manque pas la plaque transparente au dessus du dissipateur sur ta GTX??


visiblement pas sur les GTX 1060

Je savais pas que c’était un 1060

Donc pour gagner 5cts par carte?

Ça fait moins premioum, du coup t'achètes la x070

C'est toujours un plaisir de voir une FE
Tu les fais tourner les cartes assez récentes ou ça part sur étagère ?

Il n'y a que sa 3080 qui tourne


et la 6800 XT Black Magic

sinon retour sur la nommer GTX 1060 FE





démontage complet et nettoyage...

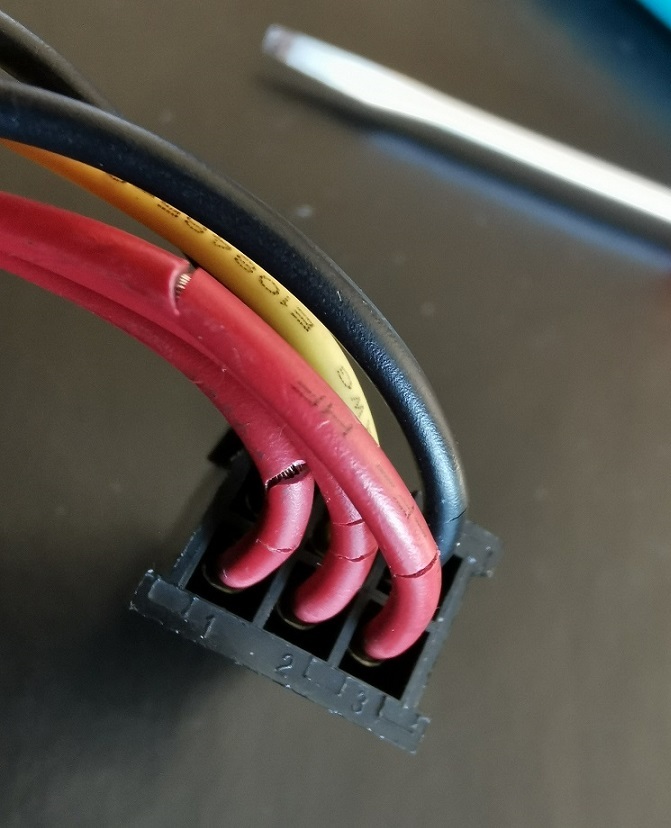

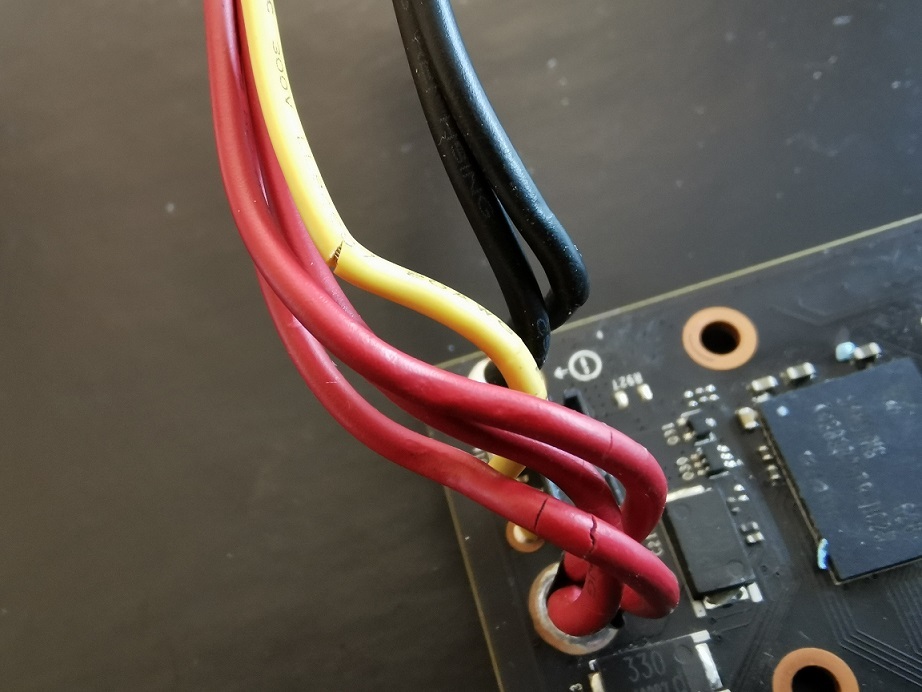

y'a un gros soucis au niveau des câbles, Nvidia a du faire monter cela par un tiers qui a employés des câbles bas de gammes

je suis entrain de vérifier si je peut gainer, ou changer carrément le câblage, en tout cas y'a un peut de soudure dans l'air



A ce niveau, remplace les câbles, les gainer reviendrait a foutre un pansement sur une fracture ouverte

Oui vu les Ampères qui passent il faut refaire propre. C'est abusé que ça craquelle comme ça ! On dirait une carte de 20 ans
Ou alors le boîtier était en énorme surchauffe permanente ? La pâte thermique est dans quel état ?
