Reprise du message précédent :


C'est une batterie de condensateurs faite pour lisser au maximum la tension d'alimentation du GPU, ça doit avoir une utilité relative en cas d'OC bourrin (un type a mesuré ça à l'oscillo sur sa 770 sur YouTube), mais je pense que c'est surtout un gadget tape à l'oeil pour le commun des mortels



Difficile à dire, cela fait un moment que je n'ai pas vu passer ce modèle (ça aurait été son homologue chez les rouge, j'aurais pu te répondre ).

Si ton but est d'en tirer le maximum possible, la meilleure solution est à mon avis une enchère bien visible sur eBay.

Tu as le bundle d'origine complet avec la carte ?

oui c'est complet.

à part pour la collection, cette carte n'a aucun intérêt actuellement, en terme de perf, une GTX780/GTX970 tient mieux la route, de plus elle n'est pas vraiment "particulière", c'est une 690 avec un meilleur design de refroidissement et de pcb, sachant qu'on trouve des 690 dans les 70~100€, je dirais que ton modèle c'est grand max 120~150€, après sur ebay, si t'arrives à limiter les frais, les annulations de ventes, les offres directe à 30€ et ceux qui demandent remboursement car la carte ne fonctionne pas chez eux, tu peux en tirer un peu plus

Une Volari V8 Duo c'est plus mauvais qu'une Radeon 9600 Pro à 5 balles et pourtant un exemplaire complet est parti à plus de 1000€ il y a peu. Même chose pour le NV30 qui chiffre dix fois le tarif d'un R300.

Les perfs ont s'en fiche généralement pas mal dans le cadre d'une collection, ce n'est pas ça qui compte.

Sa carte, c'est bien un collectionneur qu'elle va intéresser, pas un mec qui souhaite mettre à jour une plateforme vieille de plus de dix ans.

Qu'il foute ça sur Ebay à 400 balles et le tour est joué

Fonctionne bien encore la mémère





Elle est bien refroidie

He, on va peut-être avoir une nouvelle carte "S3"

https://www.tomshardware.fr/zhaoxin [...] in-dannee/

Zhaoxin, c'est du Via, donc le GPU est peut-être dérivé des IGP, donc du S3

Du Chrome en 2020

Edit : toujours en vrac tof.cx ?

Je viens de vérifier : on dirait, j'ai toujours le même message.

C'est pas moi qui m'en occupe, je vais vérifier (mais c'est un souci avec le registrar)

Chose promise, chose due !
Merci encore pour ta générosité

Après réception de ce super cadeau, je lui ai donné grand soin et redonné une belle vie dans ma machine youngtimer

A peine déballée du carton, elle s'est dénudée... avec un petit nettoyage alcoolisé du die, radiateur à la brosse à dent électrique, le carénage et les ventilos au produit à vitre, et la carte à l'alcool.
Voila, on la croirait neuve !

Regardez moi ce die comme un miroir

Un peu d'huile de massage Thermalright

Petit remontage pour admirer les pots d'échappements

La relève est là...

Elle flirte les 29cm, j'espère que ça va rentrer

Bah en fait non, je suis obligé de dégager un ventilo de façade

Très silencieuse en idle, ça tourne @1100rpm pour 47°C (pièce 28°C)
https://www.userbenchmark.com/UserR [...] PHICS_CARD

Je n'ai pas encore eu le temps de faire un vrai bench...

Content pour toi, c'est un super cadeau, et une bonne remise en état.
Une carte graphique longue comme ça ne rentre pas dans mon vieux, vraiment vieux boitier ATX en aluminium.
Ô, à combien de belles cartes graphiques n'ai-je dû renoncer pour cause de trop grande longueur.
Mais je garde mon vieux boitier.

Pareil !
J'ai toujours aimé avoir des boîtiers assez compacts donc j'ai toujours été raisonnable sur les cartes graphiques et le nombre de disques durs.

Mais là c'était un peu juste effectivement j'ai sorti le chausse pied
Du coup maintenant que j'ai dégagé le ventilo, il y a la place pour une 2e... Ça me donne envie d'en trouver une autre pour du Crossfire :love

(C'est un appel à quelqu'un qui veut se débarrasser d'une identique )

Un crossfire ? Avec près de 200 W de TDP et que tu as dû enlever une partie de la ventilation. C'est pas une bonne idée. De toute façon c'est fini comme concept, le crossfire / SLI.

Oui, ça date d'il y a 10ans, comme la config
En fait le concept c'est de se fixer sur une période, et de monter la meilleure config possible pour l'époque :
https://forum.hardware.fr/hfr/Hardw [...] 1298_1.htm

En gros ici on collectionne les GPU, sur le topic à coté c'est les config complètes

PS. pour la ventilation, je cherche un 120 slim en remplacement, je reste en boitier ouvert pour l'instant

Allez, la carte graphique sur la table ce samedi : ATI Radeon X1950 pro, par Sapphire, en port AGP !



Je l'ai récupérée il y a trois semaines, pour un prix modique, mais je n'ai pas eu le temps de m'en occuper ni de la tester.
Elle ne rentre pas dans mon Shuttle / Athlon XP, et comme je n'ai actuellement pas d'autre config' AGP, j'ai dû attendre de bricoler un ramassis de composants à terre à l'arrache.
Elle parait bien fonctionnelle, comme me l'avait indiqué le vendeur avec qui j'ai fait une sympathique transaction en mains propres.
En tout cas assez pour afficher le BIOS et un memtest86+ sans artefacts.

Cela dit elle est noire de crasse et très poussiéreuse.
Le ventilateur, notamment est complètement encombré d'amas poussiéreux.



Le démontage commence bien sûr par le dévissage du bloc ventirad : quatre vis en périphérie, et les quatre vis sur ressorts entourant le GPU.
On fait attention à ne pas perdre les rondelles intercalaires.
Vue notamment sur la puce du pont Rialto qui traduit les protocoles AGP / PCI-express, entourée de mousse thermiquement conductrice.



Une fois désolidarisé du PCB, on voit la quantité de poussière incrustée partout  autour du ventilateur.
Cette carte a servi longtemps, mais pas dans de bonnes conditions.




Petite curiosité, alors il date de quand ce GPU ? Mmmh quatrième semaine de 2007, ATI appartenait déjà à AMD alors.
Ce n'est plus un début de production, car cette carte était déjà disponible depuis octobre de l'année précédente.
Vue imprenable sur le RV570 débarrassé de la poussière et de la pâte thermique, gravé au regretté logo ATI :



Allez, maintenant, il faut retirer la prise du ventilateur sans casser quelque chose. Petites astuces : mouiller au white spirit ou au WD40 pour lubrifier un peu, introduire un mini-tournevis là, entre la fente et le renflement du détrompeur, tirer tout en tournant le tournevis. Et ça vient.



Mauvaise surprise, il n'y a pas de broche pour le senseur de RPM, elle n'a pas été soudée, alors que le fil correspondant est bien sur le ventilateur.
Bref...
J'ai alors pu m'attaquer à désolidariser le rotor du reste pour pouvoir le nettoyer. Pour cela on retire partiellement l'étiquette du ventilateur, pour révéler l'assemblage.
Au moyen d'une pointe et d'un tournevis fin, ouvrir le circlips de maintien de l'axe du ventilateur. Il faut néanmoins faire très attention à ne pas perdre cette pièce : couvrir la zone avec ses doigts au cas où.



Avant de sortir le rotor, il faut dégager l'autre côté : six petites vis tiennent la plaque bleue au châssis en aluminium. Tournevis fin nécessaire, mais aucune difficulté.



Vue de biais sur le rotor et les conduits du radiateur. On ne voit aucun trou : tout est colmaté par la poussière noire et des fibres.
C'est à se demander comment cette carte a supporté d'être étouffée comme ça.
Le bloc radiateur n'est pas fixé, il est simplement pris en sandwitch par la plaque bleue et le châssis en aluminium.



J'ai pu alors sortir le rotor du ventilateur en forçant un peu sur les pales.
Le rotor et le radiateur sont alors enlevés pour nettoyage, eau + quelques gouttes de liquide vaisselle, un quart d'heure au bac à ultrasons.
Cette méthode permet d'éviter de brusquer le fragile assemblage de cuivre, d'ailettes en aluminium serties les unes sur les autres.



Pendant ce temps, le PCB est nettoyé sous le robinet, au liquide vaisselle et vieille brosse à dents, en évitant d'attaquer les étiquettes papier.
Après rinçage, deux heures de séchage en plein soleil donnent l'assurance d'une carte sans traces d'humidité néfastes.
(oubli de photo du PCB propre    )
Le stator est simplement dépoussiéré au pinceau. Les roulements à billes ne viennent pas forcément tout de suite au démontage et restent dans l'alésage. Mais on peut les faire sortir sans trop de difficulté. Ils sont disposés de part et d'autre d'une bordure dans l'alésage, donc il faut les faire sortir chacun de son côté. Un ressort vient compléter l'assemblage, positionné à la base de la tige du rotor.
J'ai pris les cotes des roulements à billes :
- diamètre extérieur 8mm
- diamètre interne 3mm
- épaisseur 2,5 mm
Contrairement à un ventilateur à palier lisse, il n'y a pas de re-lubrification possible sur ce genre de pièces, on les remplace si ça fait trop de bruit. Ces roulements peuvent se trouver sur ebay, tapez miniature ball bearing 3*8*2.5mm.



Dans la coupelle, vue notamment sur le circlips, à placer par dessus la rondelle qui vient sur un roulement à billes.
Les deux espèces de demi-ronds permettent la manipulation facile du circlips lors du réassemblage.



On revisse l'assemblage
C'est beau, c'est propre, c'est de la décennie '2000 :





Cette Radeon a été testée ensuite avec succès, le nettoyage ne lui a pas fait de mal.
Comme avis, je trouve que c'est une bonne construction de Sapphire, pour une carte de 66W de TDP.
L'assemblage et les pièces sont sérieuses, l'ensemble est robuste et compact, quoique un peu bruyant, comme tout ventilateur à turbine centrifuge.

J'espère la faire tourner prochainement.


Je viens de voir ça sur Twitter, sympa
(edit : un gif sur l'évolution des GPU)

https://twitter.com/ASUSUSA/status/ [...] 38977?s=09


Merci pour le tuyau

Avertissement, attention du lourd, les personnes sensible prévoir un petit décontractant



voici donc la secondes "petite" carte annoncé cette semaine, ce n'est rien d'autre que la monstrueuse Asus Ares II en version full cette fois



pour donner une idée d’échelle j'ai posé a coté un ustensile commun a notre époque





c'est certainement le plus beau coffre a outils de ce 21 siècles



la plus belle armure pour une carte graphique

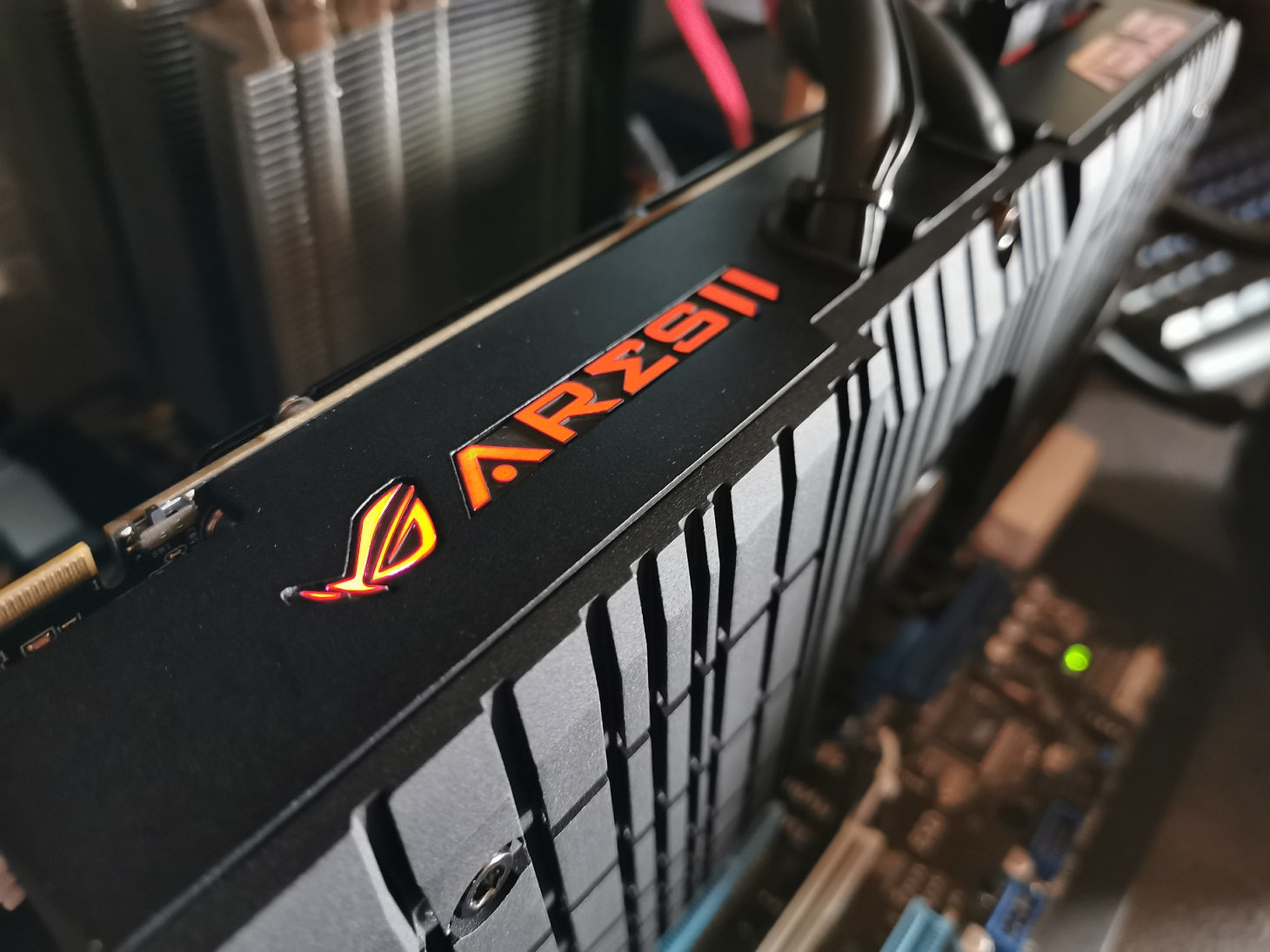

quelques belles prises, maintenant attention....





pour la première et dernière fois les deux dieu jumeau ensemble

test a suivre









et la seconde ( test strictement dans les même conditions ) pour le fun



1000 exemplaires et tu en as deux

Ça reste des 7990 pimpées

Allez, fous nous ça en crossfire et lance les bench.

La valise surdimensionnée !

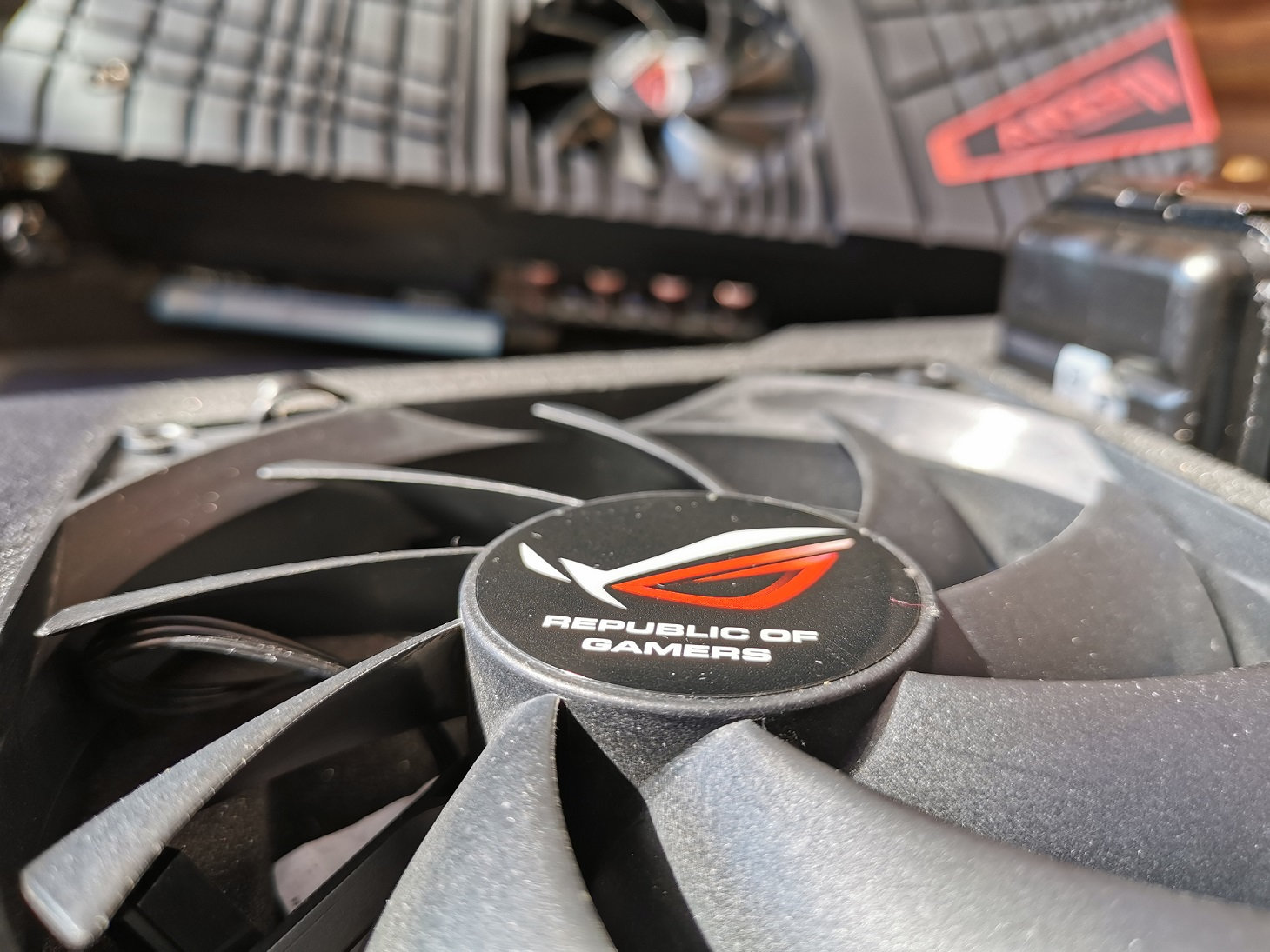

Le petit ventilateur a-t-il vraiment une utilité ?
La carte est quand même refroidie par un watercooling AIO.


pour l’étage d'alim et le pont plx oui


je crains pour mon alim

Ah, puisque j'ai l'approbation d'un tôlier du topik.

Encore ça va c'est pas trop compliqué d'intervenir sur ces ventilations.
Il faut que les gens s'y lancent dans ces petits nettoyages, pour ne pas se retrouver avec des cartes cramées.
C'est ma deuxième X1950 pro AGP, mais la première ne fonctionne plus correctement. Gros ramassis de poussière, plus de refroidissement = clac !
Si ça intéresse quelqu'un, je la cède pour les frais de port ou en MP, elle est nettoyée, j'ai même la boite.
Peut-être qu'avec un reflow... ? Pour ceux qui sont équipés.

C'est étonnant, car pour les waterblocks de carte graphique tierce partie, les VRM et puces mémoires sont couverts et refroidis.


Fais pas ta timide et sort la 1200W


pfff démonté toute ma "seconde"config principal




Tu peux bien sortir la binouz pour fêter ça

Joli le gpu.

Ce matin au programme nettoyage d'une NX6800 Ultra :























Le précédent l'utilisait avec la poêle à frire à coté ? Quand je vois comment les cartes sont pleines de poussières grasses, des fois je me demande...
Beau boulot en tout cas

La poussière grasse c'est souvent dû au goudron de la fumée de cigarette. Je ne sais pas si c'était le cas ici ? Ça se sent de loin généralement.

Sûrement un gros fumeur vu laggle de la crasse.

C'était la 6800 ou la 5800 qui répondait au sobriquet de "sèche-cheveux" ?

c'est écrit en première page
