Bon, je poste pour CASIMIR qui est l'auteur de l'article (publié sur le chtisite dans la signature) :


THE DECCA LONDON RESCUE TEAM

Sauvetage d'une cellule !

Il y a quelques temps déjà, j'avais eu l'opportunité de récupérer une cellule Decca London en panne.
Le diamant elliptique était en bon état mais l'équipage mobile décentré et le son qui en sortait n'était même
pas du niveau d'une communication téléphonique !

A l'observation de son mécanisme particulier, il était évident que le dispositif de retenue du diamant était détendu et
que ce dernier n'était plus centré dans la bobine principale.
Fichue pour fichue, je décidais d'opérer la bête !
L'avantage de cette cellule c'est qu'elle est construite comme un tracteur et on peut aller y bricoler dedans relativement facilement.

Dont acte :

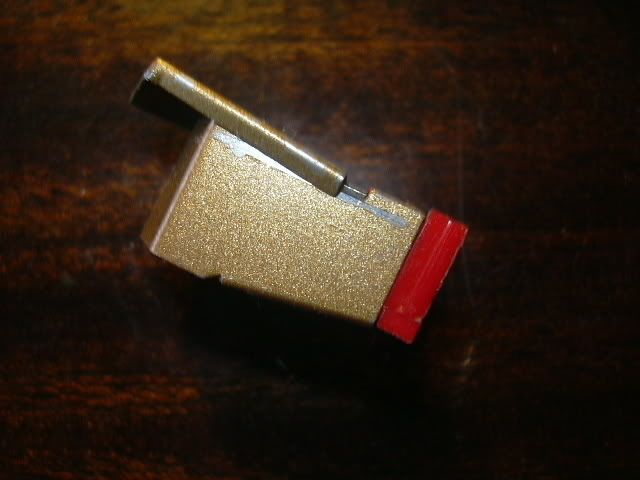

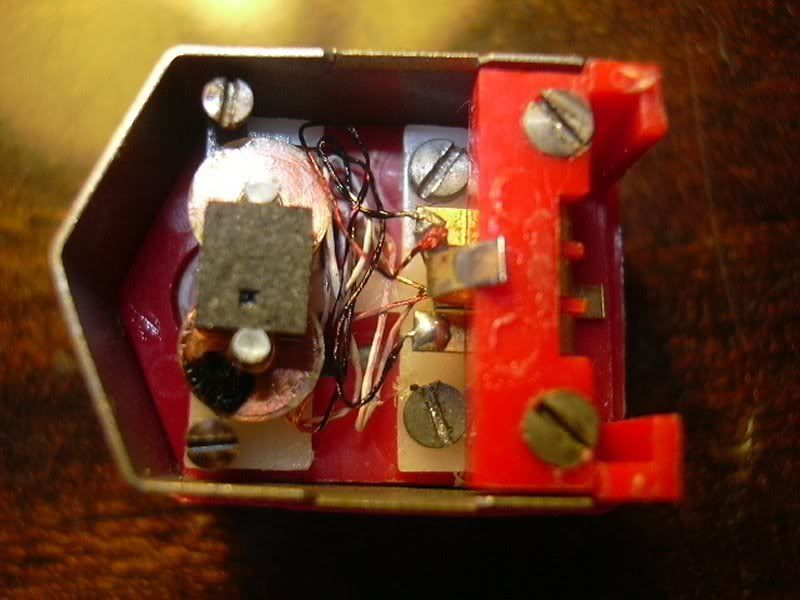

Le capot s'enlève simplement en glissant le couvercle comme les anciennes boites de bonbon en tôles (je parle d'un temps
que les moins de ...40 ans ne peuvent pas connaître  ! )




Une fois ouverte, on peut facilement en extraire le mécanisme qui est simplement rentré "en force" et n'est fixé en aucune manière.

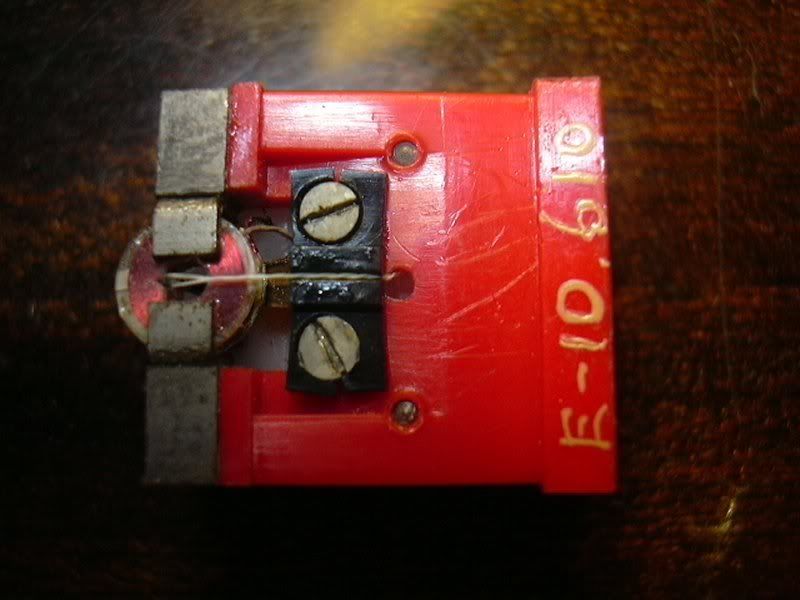

On voit nettement sur cette image que le diamant est complètement en avant de la bobine.

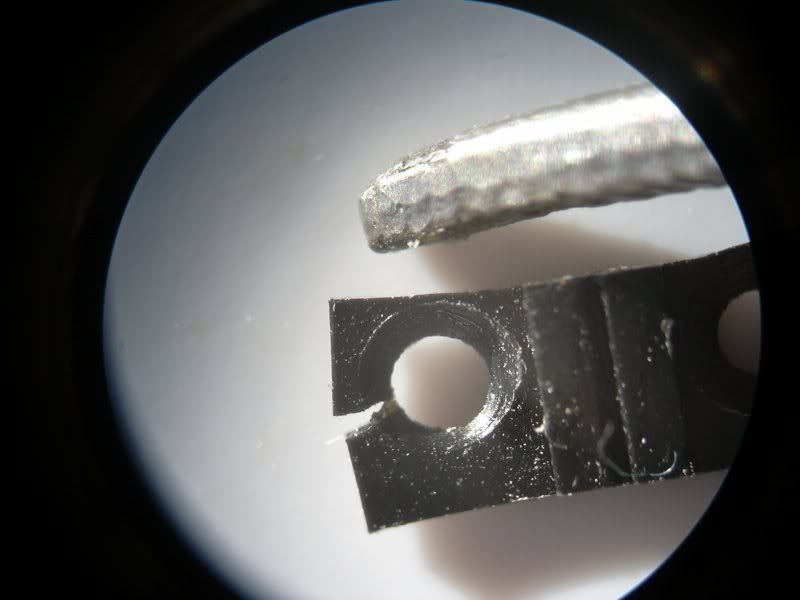

Ce que l'on constate aussi c'est que le support du petit fil de tension es cassé de chaque coté des fixations.

C'est là que se situe le problème. J'ai donc du démonter ce support et sous loupe binoculaire le recoller à l'Araldite.

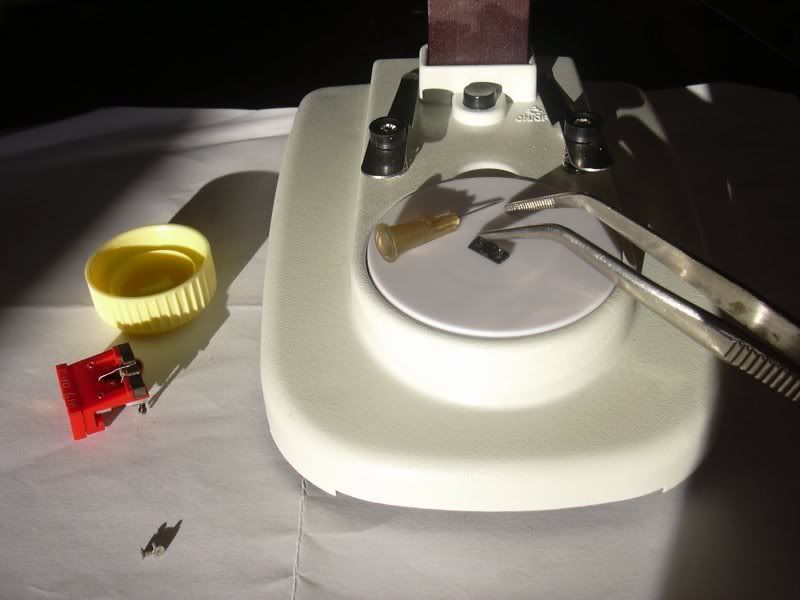

Pour ce faire, j'ai du improviser de micros outils, en l'occurrence une aiguille de seringue hypodermique, modèle pour bébés !



La pince brucelles quand à elle ressemblait à un énorme étau une fois sous la loupe. Constatez au passage les dégâts .

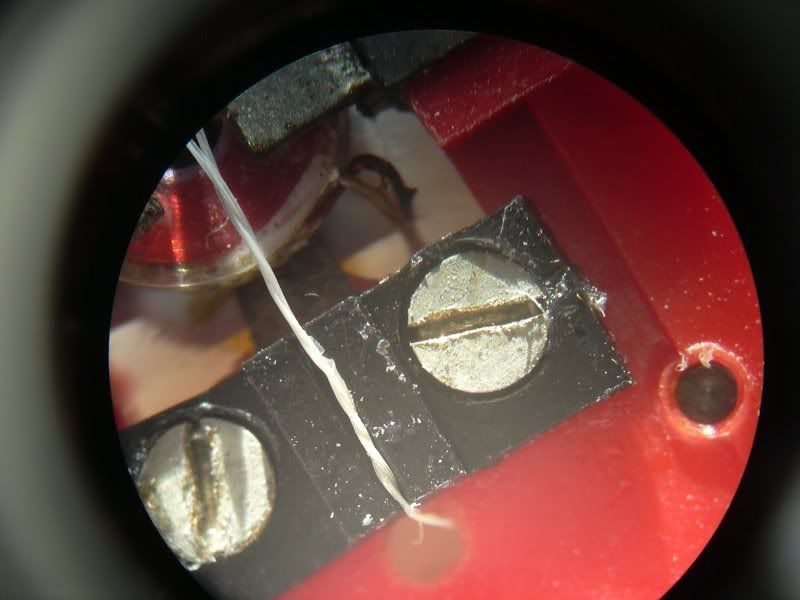

Il n'y avait plus qu'a décoller le fil de son support, préparer la colle bi-composants, enduire les parties à coller à l'aide de l'aiguille et laisser durcir en tenant avec les brucelles.
Je vous l'accorde, c'est plus facile à écrire qu'a réaliser et il vaut mieux ne pas avoir bu quatre cafés avant d'opérer....Zen !
M'enfin, après un bon moment les yeux rivés aux oculaires, le résultat semblait satisfaisant. Restait à recoller le fil en tension.

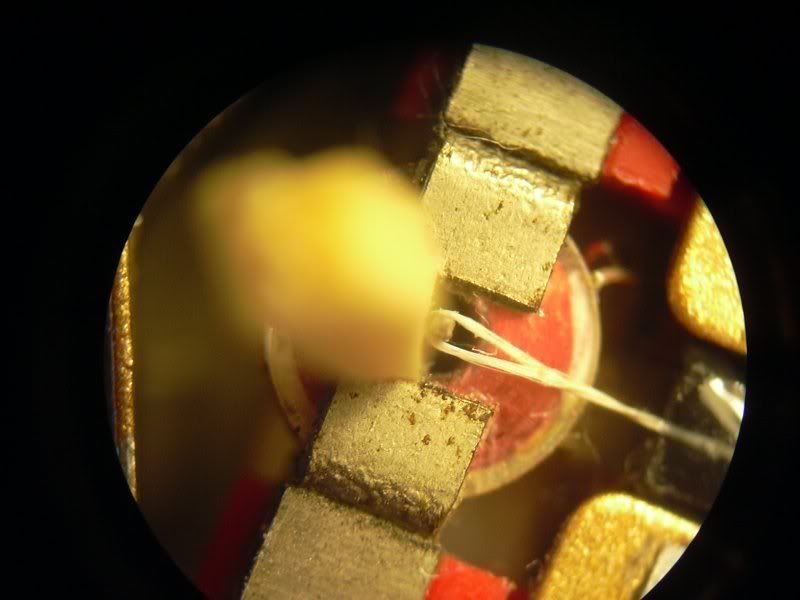

Pour ce faire j'ai usé d'un stratagème pour contrer l'effet "ressort" du support du diamant; J'ai taillé finement au cutter un bout d'allumette avec lequel j'ai coincé
l'équipage mobile en position (quand je vous dis ...mécanique agricole ! )

Voilà, la poutre floue, c'est environ un quart de section de l'allumette !

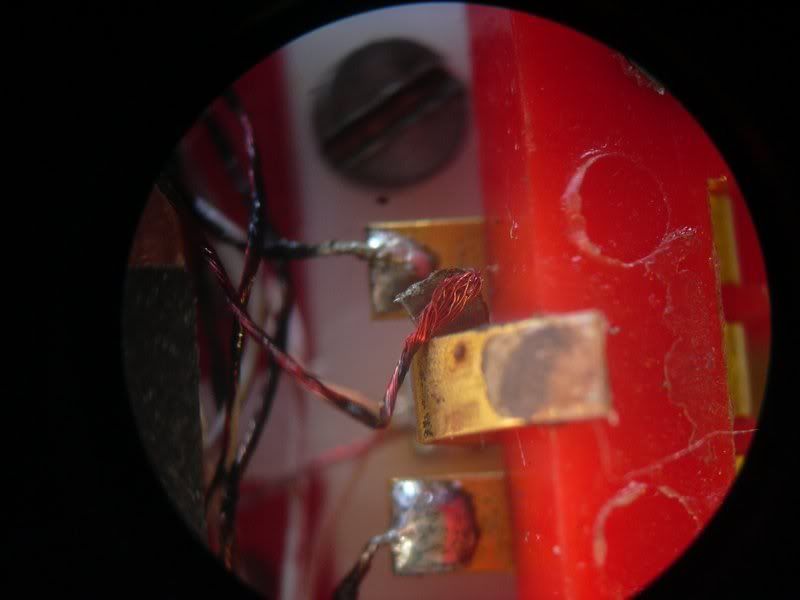

Je me suis ensuite occupé d'une soudure qui avait lâchée, j'ai du pour cela modifier "a l'arrache" mon fer à souder qui bien que petit était énorme face
à la taille des fils et de leur contact.

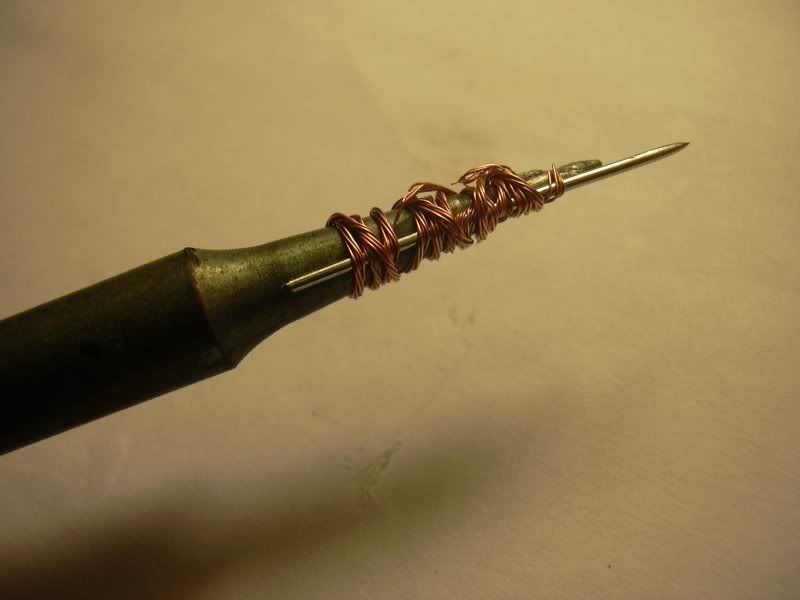

J'ai donc bricolé avec une épingle et un peu de fil de cuivre une pane plus délicate.



et ressoudé ce qui en avait besoin

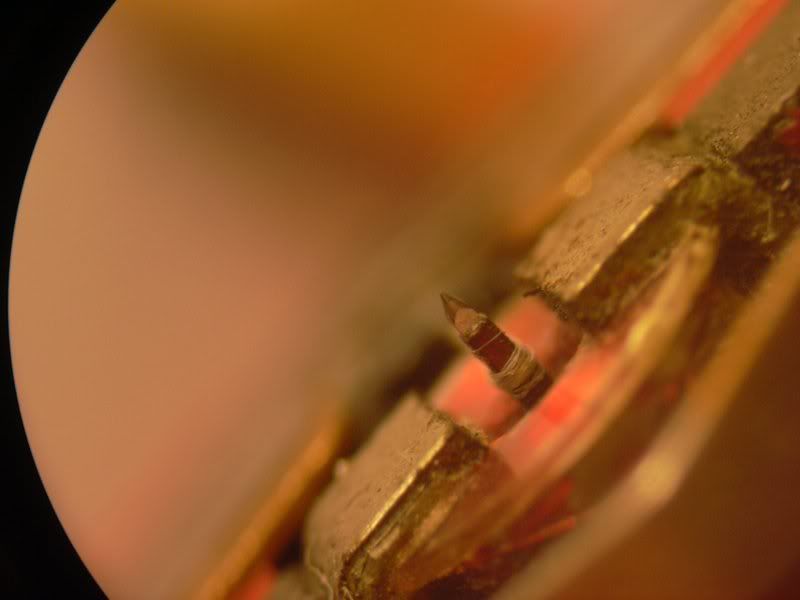

Et voilà, le diamant est à nouveau prêt à "gigoter" entre ses pièces polaires, il ne reste plus qu'a lui offrir un petit réglage d'orthogonalité.

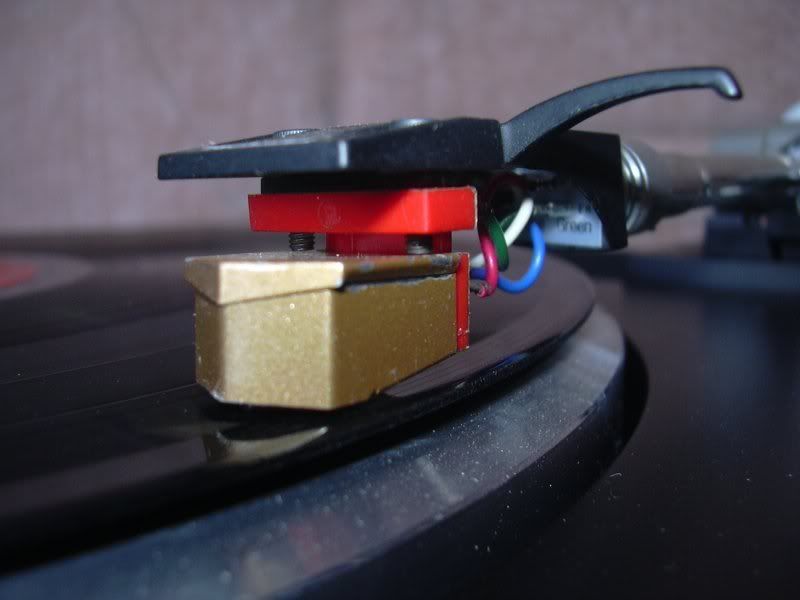

Une fois le tout réintégré dans son "emballage"....Musique !



Et bien mes amis quelle musique !!!

Premièrement cette cellule Decca London Gold possède un niveau de sortie supérieur à la moyenne, cela lui permet d'être compatible avec
n'importe quel préampli doté de l'entrée phono, même la plus anémique, mais également d'avoir une dynamique peu commune !
De plus son principe de fonctionnement dit à "réluctance variable" permet de capter l'information non pas au bout d'un levier support comme une cellule classique,
mais directement au dessus du diamant. On s'affranchit ainsi des problèmes de résonance du porte pointe, de rigidité de celui ci, d'amortissement de la suspension etc...
Simplement génial !

Il en résulte une écoute très vivante, un son ouvert à la fois fin et très détaillé, on a l'impression que les musiciens sont heureux de jouer car cela "swingue"
et on se prend à taper du pied en mesure.
Les voix, surtout féminines, sont d'une sensualité envoûtante, chaleureuse à souhait les moindres inflexions, reprise de souffle sont perceptible.

Sur de la musique "moderne" ça cogne dur ! Le pied de grosse caisse est parfaitement reproduit avec son impact mais aussi la vibration de la peau.
A niveau élevé (pour peu que le reste du système assure !) on ressent l'impact au plexus comme dans la réalité. Les cymbales sont d'un réalisme saisissant avec une belle couleur cuivrée comme en direct. En classique, les violons passent sans acidité. On perçoit nettement les résonances de caisse des instruments à corde et non pas
seulement le son des cordes, sans matière, comme c'est souvent le cas.

Ajoutez à cela une reproduction quasi holographique de l'espace sonore et vous serez au Nirvana.

Alors la cellule parfaite me direz vous. Que néni, la belle ne se livre pas facilement et ne s'accorde que difficilement avec le premier bras de lecture venu.
Très caractérielle dans son suivi de sillon, je n'ai réussi à la faire fonctionner qu'avec une platine équipée d'un bras tangentiel.
Il est probable qu'un bras long, type SME 3012, puisse également faire l'affaire mais je n'ai pas eu l'opportunité de tester.

Ah si, un bras "classique" qui lui va à merveille...le  Decca London  !   Normal il à été conçu pour elle

Casimir

incroyable! Superbe travail, c'est surprenant. Bravo!

La restauration de fou Joli travail

C'est bon j'en suis sur maintenant, Casimir est fou

wouaip, il est peut être fou, mais il touche sa bille, le bougre !


c'est un GRAND GRAND Malade....
mais qu'est ce que c'est bo...
je vous le dit, cet homme là, c'est un DAINGUE...

Zackouille

PS : j'oubliais, BRAVO...


Rassurez vous, je me soigne !

Merci pour vos commentaires.

et le plus beau dans tout ca, c'est l'instinct du reporter

penser à prendre des photos en meme temps, respect

Pff, si vous saviez comme je le tanne pour les photos

D'un autre côté je comprends. Il faut installer les appareils, avoir la bonne lumière, en prendre plusieurs, faire le tri... C'est pas évident !


aors là ... chapeau!!! j'en suis sur le cul!!

Chapeau !
Tout simplement magnifique.
Aller un autre reportage. Dis encore un, stp.


Beau travail en effet ca donne envie de se lancer dans ce genre d'opération, mais bon faut pas être parkinsonien.
Dites vous donneriez combien d'une paire d'enceinte JBL tlx-6 son et apparence niquel? Il y en a une paire qui me fait de l'oeil pas tres loin de chez moi

Tlx ? si je dis pas de bétise, c'est loin d'être des JBL interessantes...

APrés faut voir le prix aussi

Je dirai entre 75 et 100€ d'après ce que j'ai pu trouver sur le Net.
Voire un peu plus si vraiement nickel. Vérifier avant tout l'état des suspensions des graves, elles durent rarement plus d'une dizaine d'année sur les JBL
Il peut être nécessaire de les remplacer à cour terme.

Encore merci de vos compliments pour la Decca, mais il faut reconnaitre que c'est véritablement "trabanesque" comme costruction ! Largement plus gros qu'une cellule Grado que je tente en vain de ressuciter ! (une bobine coupée, le tout noyé dans la résine !)

Alors la, je suis sur le cul de voir ce reportage réparation chirurgicale. Un grand bravo, c'est du boulot d'orfèvre !

Merci pour vos réponses, a vrai dire je ne connaissai pas ce topic, je suis tombé dessus en recherchant des infos sur sansui depuis j'ai parcouru pas mal de pages et je crois que j'ai topé le virus...Vintage




Welcome snapscanx.

Mais ça risque d'être un sale virus qui ne part pas facilement, qui parasite ta vie sociale, ta vie de famille...


J'ai l'impression oui, j'ai rapporté à la maison hier un "modeste" akai am-2250 et je me suis entendu dire par ma douce "et tu va en faire quoi de cette pouillerie?" Dond je croi que je vais y aller doucement...

ce topic, c'est le mal incarné

Certains répondraient "et ben je vais en divorcer".


Personne ne m'a répondu...

c'est par ceque les autres ils n'ont pas le schéma !

Et moi j'avais sauté ton post ...pardon...

Non, tu n'as pas fait sauter l'ampli, mais si tu regardes de près R009 et sa copine de l'autre canal R010sont entre le casque et la masse. Elles forment avec R311 et R312 un pont diviseur.

Pour augmenter la puissance transmise au casque il te faut Augmenter 009/010 et diminuer 311/312 le total des résistances gardant la même valeur. A la limite inverses les !

Les 100 ohms 311/312 à la place des 47 ohms 009/010 et vice versa.

Tu vas donc avoir en sortie casque 2/3 du courant au lieu d'1/3 comme avant.


Intéressant, merci ! (j'étais sur le bon chemin, mais c'était pas tout à fait )

Faudrait que je trouve le schéma du préamplificateur Mitsubishi DA-P15 maintenant, pour voir si ça ressemble vaguement.

Bon allez, puisque je suis là je partage quelques liens au cas ou ça intéresserait quelqu'un :



Et en vrac :

Infos sur Sansui
http://www.classicsansui.net/

Infos sur Pioneer, Sansui. (leur forum est une mine d'infos aussi)
http://www.akdatabase.org/

Infos sur Aura (Electronic subdivision of Bowers & Wilkins)
http://www.dustystylus.com/hifi/aura.html

Infos sur les anciens modèles de chez KEF (enceintes) :
http://www.kef.com/France/allhistory.asp

Infos sur les enceintes Magnat :
http://www.magnat.tv/

merci, il y en a un ou deux que je ne conaissais pas !

Pareil, merci Freekill, quelques liens que je ne connaissais pas.

Merci, et pas mieux que les autres zigotos...

Ah Magnat ! Leur tweeters à plasma avec leur petite flamme

Pour en savoir plus : www.plasmatweeter.de

J'apprend avec surprise qu'une autre marque à repris le principe : www.Acapella.de

Et bientôt la page ................................ 100 !!!!!!!!
Qui l'eut crû au départ !

Et vi Garfield34, qui l'eut cru ? Comment vas-tu ?

Bon, je poste, tant pis si c'est moi qui passe à 100.


Juste un petit post pour indiquer que je viens de faire un truc que j'aurais pas du faire : il fait trop chaud pour ces conneries...

Alors voila, j'ai un Marantz 170DC dont j'apprecié le niveau de détail extrêmement élevé dans le médium aigu, et la bande passante dans le haut du spectre, ainsi que de nombreux autres points.

Par ailleurs je dispose aussi, accessoirement, d'un Marantz 140 qui délivre une énergie dans le grave terrible, qui descend très bas avec du niveau.

Hélas, l'ampli qui cumule les qualités du grave du 140 et celles du médium aigu du 170 n'existe pas dans ma mezzanine.

J'ai profité de la chaleur étouffante (ma copine est partie assister à un concert, gnark gnark   ) pour tenter de mourir d'asphyxie en passant à la biamp.

Ca MAAAAARCHE du feu de Dieu. Hélas, je suis en train de me liquiéfier, les touches du clavier partent en lambeaux sous mes doigts transpirant et les voisins sont en train de signer une pétition et me dénoncer pour non respect des accords de Kyoto.

Putain, ça marche    ! Je redoutais un déséquilibre, une mauvaise "synchronisation" ainsi qu'un truc impossible à régler... Ben non !

Qui a déjà fait de la bi amp ? Vos impressions ?

bonsoir a tous!
garfield34, tu pourrais m'aider pour un probleme dont j'ai fais part page 96?
tu serais en mesure de me répondre.
merci

Question : j'ai un petit problème ??? avec mon vinyl.
Je ne m'étais jamais rendu compte que lorsque le TD tourne, la membrane des graves joue au yoyo.
Origine ?
Dangerosité ?

C'est de l'infragrave.
C'est "normal", ton disque doit être voilé... Ou ta platoche mal réglée : adaptation bras cellule.
Bouton "Low Filter" sur un Marantz normalement constitué, ou Subsonic sur un Sansui 317, si tu te fais du soucis pour tes HP. Sur les vieux machins le problème était pris en compte.

Origine : Rumble de la platine, mausvais découplage du support, disque voilé.

Dangerosité : Surcharge de l'ampli et des enceiintes à niveau élevé

Solution : Filtre subsonic activé (si dispo), soigner le support, baisser le niveau, changer de platoche !

EDIT : Grrrr Renaud , t'en as pas marre de poster en même temps que moi ?

Tcherno 69 : désolé, je n'avais pas vu ton post. Lecture trop rapide.

Effectivement ton BST ressemble furieusement au mien sauf les boutons plastiques à droite.
Je n'y connais rien en électronique alors mon aide ? Je suis juste un fan de matériel vintage mais s'il y a une panne > direction le technicien. D'ailleurs, le dit BST souffre de vu-mètres sans éclairage et introuvables pour un grand bênet comme moi.
Concernant la désagréable impression d'avoir un son qui perdure après avoir éteint l'ampli, idem pour moi mais quelques secondes. On m'avait parlé de condensateur à l'époque.
Après il est bourré de puissance avec des graves impressionnants (merci les filtres) > enceintes à faible rendement de préférence.

Pour les Siares, je n'ai pas eu le temps d'y aller. Peut-être cette semaine mais vacances et famille à la maison : dur dur dur.

Merci pour ces infos.
L'ampli est un Sansui G 4700 avec filtre subsonic et la platine une Pionner PL 12 E. La cellule ?

Ouais, je suis le 100ème.

Le son qui perdure, c'est très bon signe ! C'est les condensateurs qui se déchargent doucement. Plus le son perdure, plus les condos sont GROOS. Plus les condos sont gros, plus on peut supposer que l'appareil a la patate !

Ce machin c'est un vrai bourrin : il lui faut soit des enceintes à faible rendement, soit des enceintes de sono pour en tirer la quintescence.
C'est pas du très fin comme le Sansui mais qu'est-ce-que ça envoie !!!

Voila, c'est bon la position Subsonic pour épargner ton ampli et surtout tes HP de grave. Peut être un chti réglage de cellule. Essayes d'alléger le poids, et puis si ça marche pas, d'alourdir un peu. Regardes quel est le poids conseillé pour ta cellule, et varies autour de la valeur !
