Reprise du message précédent :


Merci. Je m'étais déjà inscrit. Le fait est que je me pose en tant que débutant. Donc la question bête que je me pose est la suivante:
- Est-ce que je dessoude mes 2 résistances afin de mettre mon multimêtre en série pour mesurer l'intensité? (il me faudrait peut être le bouquin: Marantz pour les nulles!   )


Belle trouvaille !

J'avais aussi trouvé une paire de Cabasse amplifiées des 4 voies énormes. Mais j'ai pas eu la même chance que toi il faisait beau, je l'ai ai donc laissé. J'attends qui pleuve, je pense que ça pousse mieux les enceintes après une bonne averse !!!


8 ohms pile poil pour les deux

J'ai repéré les transistors et les résistances règlables. Je me demande juste si c'est suffisant de toucher les émetteurs de ces transistors ou de les déssouder afin de brancher le multimétre en série en mode ampéremétre.

meuh non .... on ne déssoude jamais rien pour régler le courant de repos....on met un voltmetre aux bornes de la resistance qui va bien et on déduit le courant qui la traverse de la tension mesurée .....


Des Jean-Marie Reynaud gratos, ça c'est du coup de bol.

Par-contre le vénillia, je sais pas qui à inventé cette cochonnerie, mais si je l'attrape...

Bon, ben j'ai branché les bêtes, ça marche pas mal du tout. Très beaux médiums, basse correct pour un petit 16cm, rendement moyen mais acceptable.

Reste à enlever cet horrible faux bois autocollant, la colle se dépose sur le mélaminé du dessous, je sais pas trop comment m'en défaire


Sans ruiné le vernis des enceintes ça va être très dur.


Du petrole, c'est gras, la colle part facile et ça nique pas trop le vernis.

Attention  il y a une coquille (avec un Q   ).
Il faut régler R772 pour le 2eme, et pas R722.
Sachant que les résistances d'émetteur font 0,47 ohm chacune, 12mA se traduit par environ 11,28mV entre les émetteurs.

Pour la mesure, il ne faut rien dessouder, tu branches ton voltmètre en V continu entre les émetteurs d'une voie de préférence avec des pinces crocodiles, tu mets le volume au minimum, tu sélectionnes une entrée non connectée, par exemple AUX ou TUNER.
Puis tu allumes ton ampli et tu attends 5 à 10 minutes qu'il se mette en température avant de régler.

Tu as eu tort regarde combien elles valent

http://cgi.ebay.fr/ws/eBayISAPI.dl [...] 0331496310



Salut,

Est-ce que vous savez ce que vaut un ampli Pioneer SA-608 ??

SUper merci pour les réponses.
Donc si j'ai bien compris, je dois trouver 12 mA aux borne de la résistance 0,47 ohm. Soit, 0,12 X 0,47 = 0,0564 Volt.
D'après le schéma que je mets en ligne ci-dessous, pour une voie, puis-je me brancher indépendamment sur n'importe quelle de ces deux résistance? A savoir A ou B indépendemment (position du multimetre)?



Photo plus large ici
http://www.flickr.com/photos/the_w [...] 8/sizes/o/

OK, j'ai compris. Sur les 2 résistances de 0,47 Ohm d'une voie j'arrive à 0,056V sur une et 0,057V sur l'autre. Idem sur la seconde voie. Ca a l'air pas mal.
Merci mille fois en tous les cas pour l'aide.

Salut,

Je me demandais ce que tu devenais, Daouar. Ben tu deviens bien!

J'hallucine, quel gâchis de vénilia...


Oui, c'est bien.
La méthode que recommande le manuel de service, c'est de prendre la tension entre la flèche bleue du haut et la rouge du bas: il faut prendre les 2 résistances. Et tu t'arrange pour avoir 12mA x 0,94ohms = 11,28mV.

Le contenu de ce message a été effacé par son auteur

 quasi sûr. La télé est une jvc nivico http://cgi.ebay.fr/ws/eBayISAPI.dl [...] :IT&ih=005
et les enceintes aussi. J'ai les mêmes sur pieds. C'est vrai qu'elles ressemblent vraiment aux audiorama. Il y a 8 hp à l'intérieur de chacune d'elle.

J'ai une observation à propos du Marantz 1090.
J'avais fait une erreur de conversion et j'avais donc règlé à 112,8 mV au lieu de 11,28 mV. En sortie des HP j'avais 1,2 mV et 2,2 mV (droite et gauche).
J'ai rectifié le tir et j'ai maintenant 22,5 mV et 23,4 mV au repos, volume sur 0.
Par contre, je trouve les basses encore plus prononcées et les aigus un peu moins "riches".
Ca reste remarquable évidemment, mais j'ai cette différence et je ne sais pas s'il est bon de modifier ce réglage ou de garder celui proposé par le constructeur.


Ben la télé y a pas d'équivoque, je suis d'accord avec toi,
pour les enceintes, si tu as les mêmes à la maison, je
ne peux que te donner raison!
J'ai à la casa des audiorama 8000 qui sont vraiment kiff/kiff...
(bien qu'avec seulement 2 tweeters et 2 boomers par boule)
Je crois bien que les audiorama 4000 avaient 8 hp par enceinte...


@+Gong

superbes les audiorama. très chères aussi. Les nivico je les ai payées 85 euros en superbe état. Elles sont moins côtées car moins connues aussi. En plus dans l'annonce, le mec avait juste marqué enceintes boules sans y mentionner de marque ou de référence.

Bonsoir,

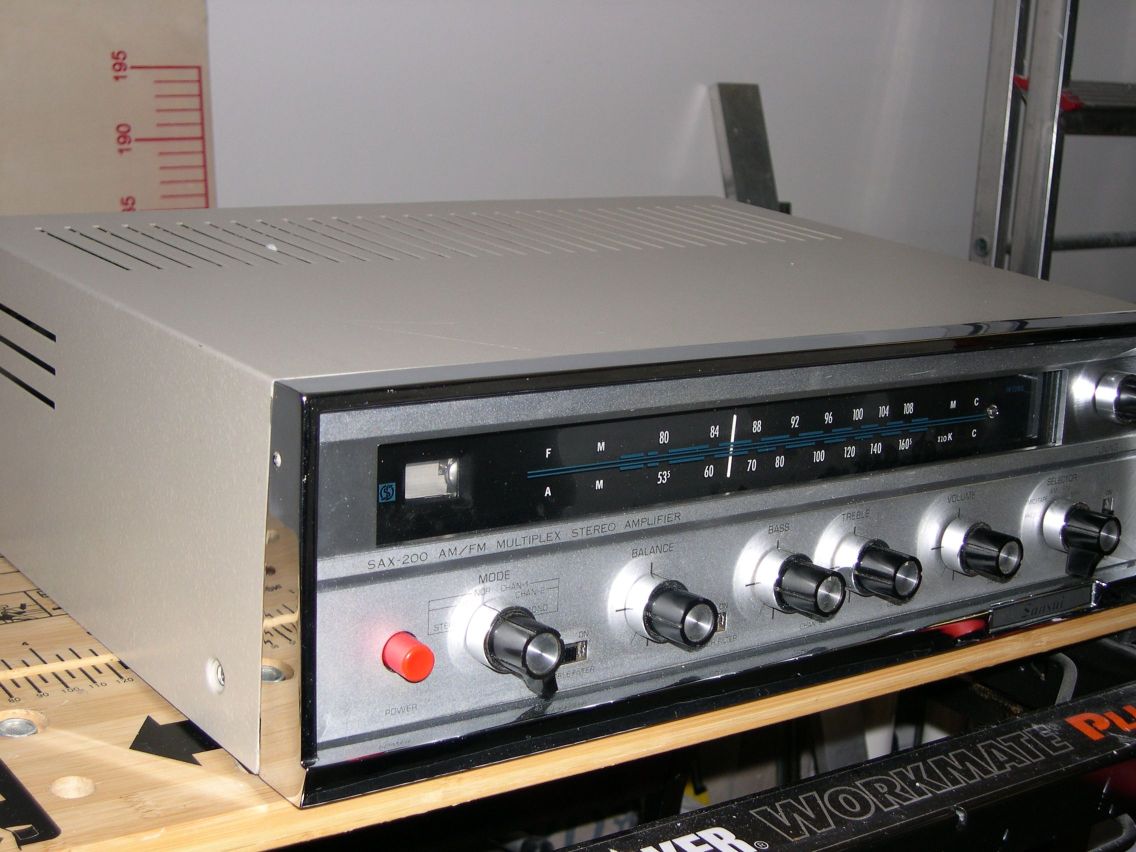

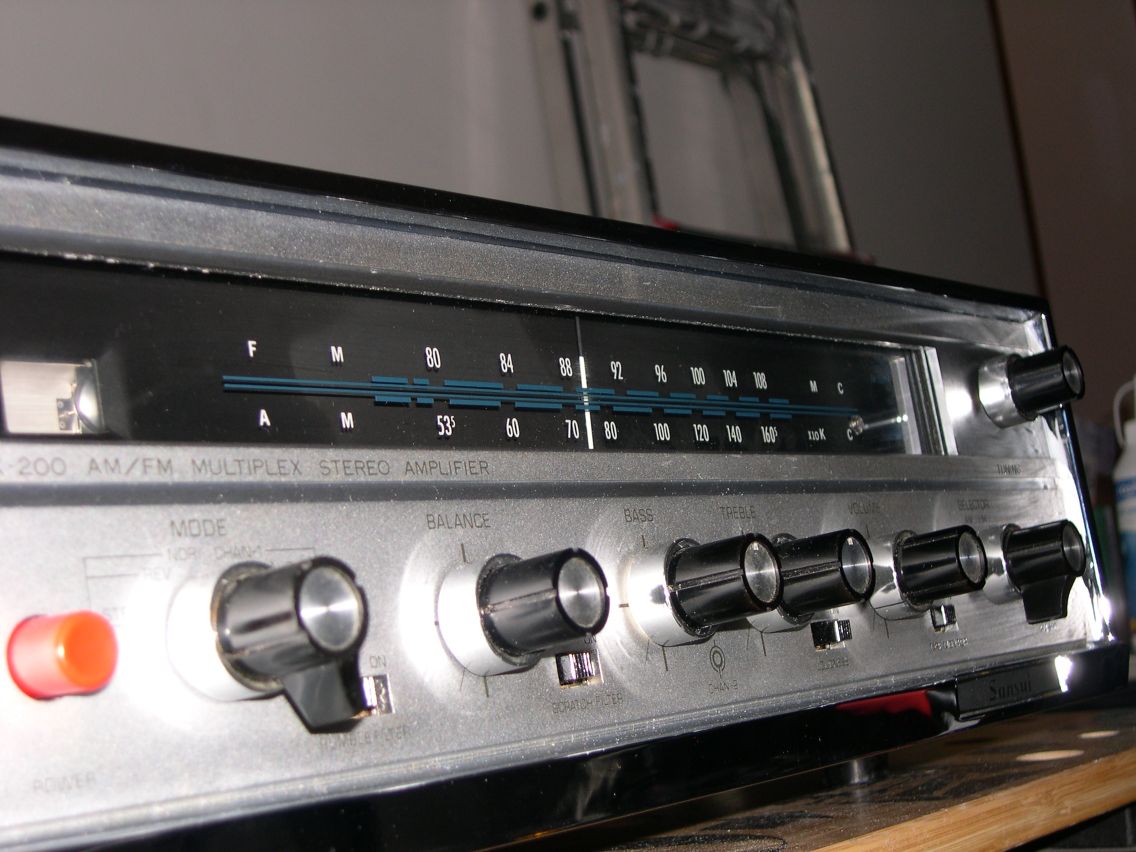

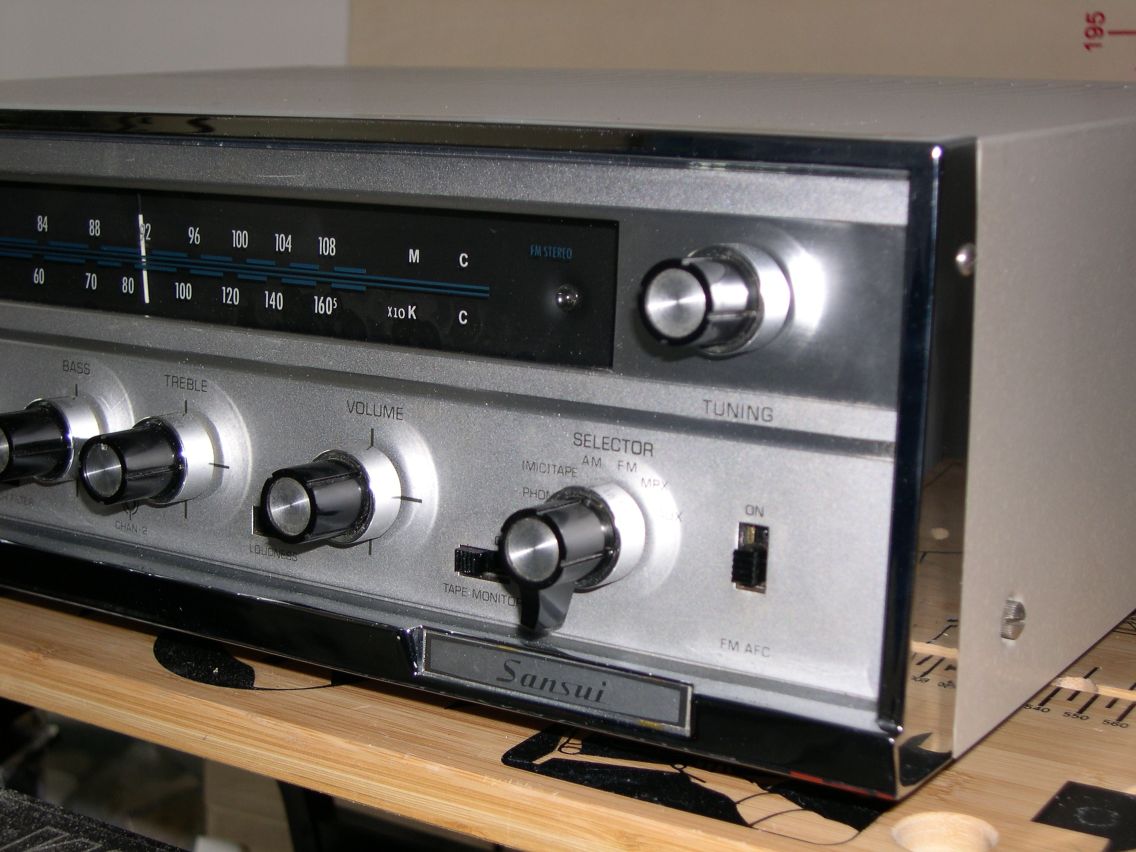

J'ai passé le week-end à nettoyer et vérifier un nouveau petit bijou, et j'ai pris quelques images pour le plaisir des yeux:

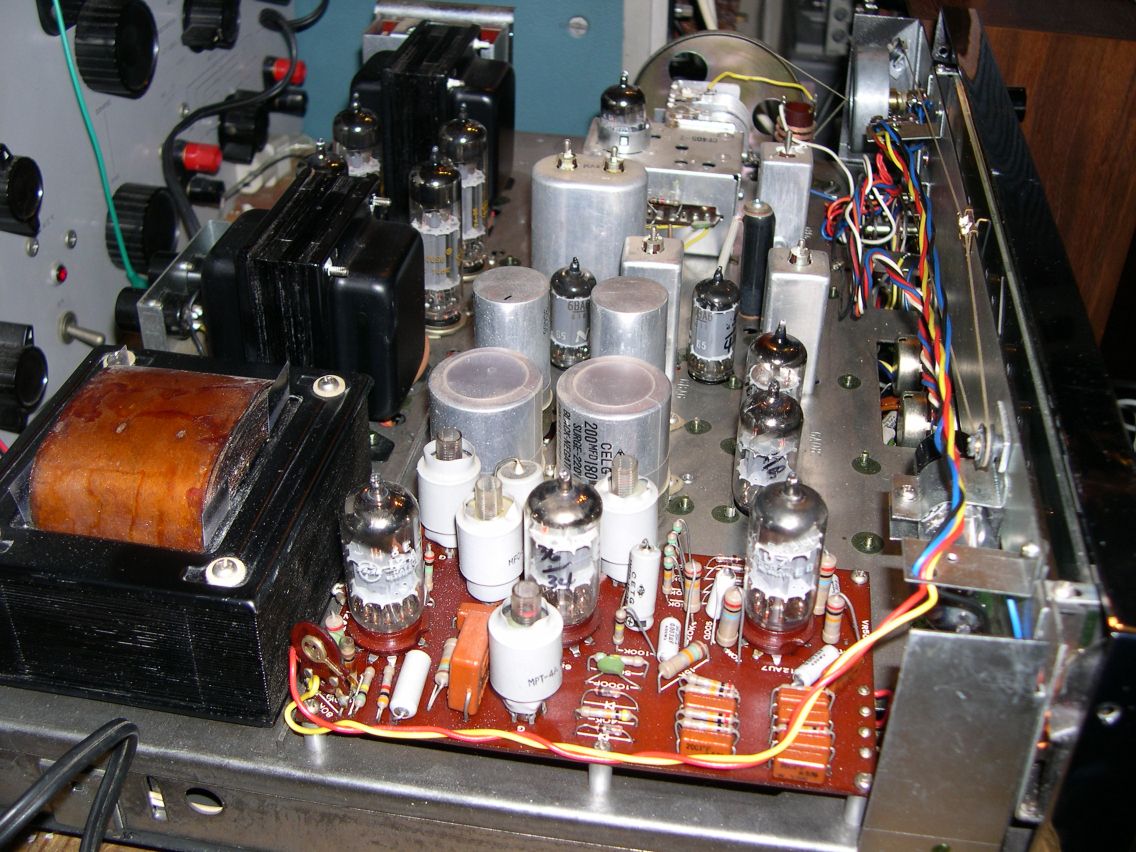

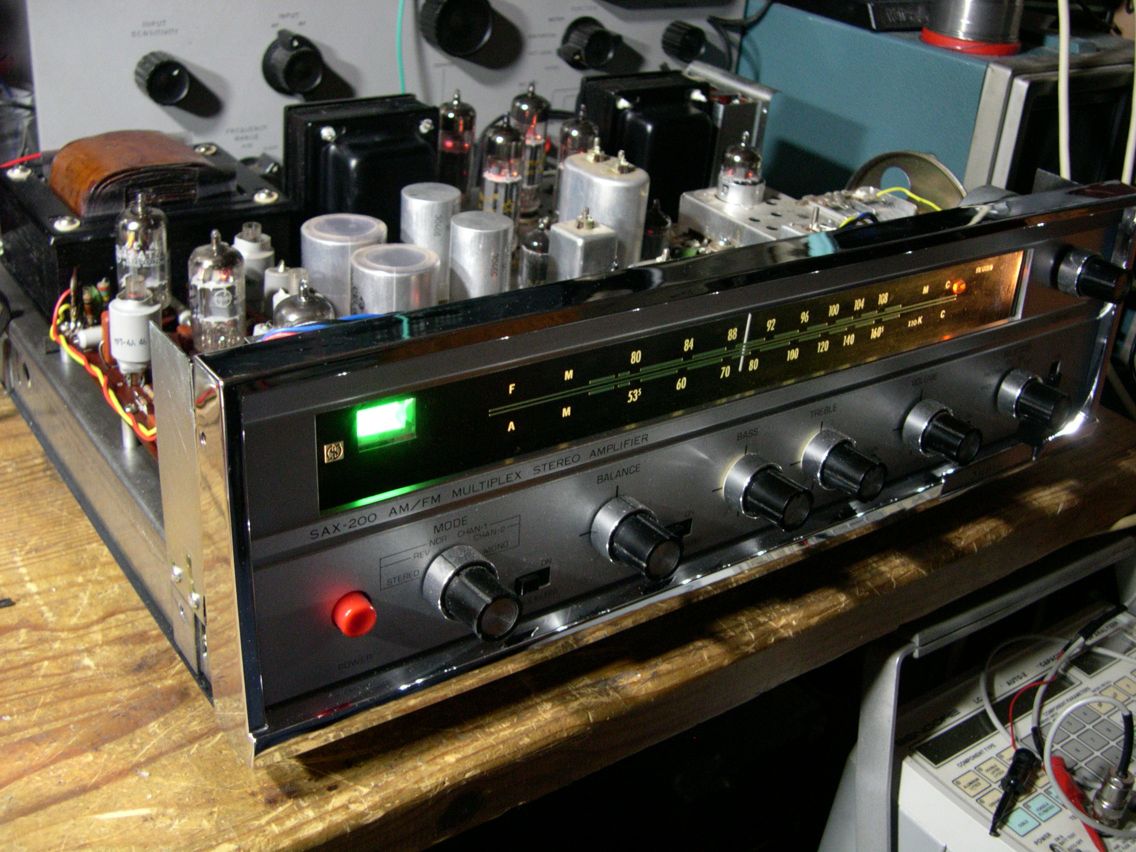

Et attention, l'intérieur est pas mal non plus:






C'est un ampli-tuner Sansui a lampes qui date de 1964 (ça ne nous rajeunit pas).
Il y a autant de chrome sur la façade que sur un Cadillac Eldorado, il y a un oeil magique comme sur la TSF de mon enfance, ça rougeoie gentiment sous le capot, et ça tient chaud en hiver: tout pour plaire !

Je l'ai passé en 220V, et l'écoute est superbe même sur les petits HP Philips de mon atelier.
Plein de détails, pratiquement pas de souffle, sauf en stéréo si on pousse un peu le volume (2x18Watts max)
Je suis tombé sur Melodie Gardot qui me susurrait "High Night" avec Till Bröner sur TSZ Jazz, et j'en redemandais à la fin.


Plus d'images pour les amateurs sur http://www.casimages.com/galerie.php?id=51807h41121

Rhaaa sympa ce 60's! J'en ai vu un sur la baie très récemment. Quels tubes sont utilisés? Jolies, les photos de nuit

[quotemsg=1500561,27926,685599]superbes les audiorama. très chères aussi. Les nivico je les ai payées 85 euros en superbe état. Elles sont moins côtées car moins connues aussi. En plus dans l'annonce, le mec avait juste marqué enceintes boules sans y mentionner de marque ou de référence.


Les miennes, c'est 300 francs en brocante  il y a une dizaine d'années!

@+Gong


Magnifique, il faut vraiment que je me trouve un petit ampli lampe de ce genre (enfin, un pas trop cher).

J'en ai une paire dans un cabanon.
Je cherche quoi mettre comme HP car ils sont tous morts.
Et du coup ça fait un budget elevé pour la remise en état.

Pour l'instant je me console donc avec mes HRC DK1 au son si doux
Les DK4 sont des enceintes fabuleuses, la seule difficulté est de remplacer le medium/boomer par un modèle similaire.

Superbe Sansui !


Oui oui, je lurk le topic sans intervenir en ce moment, mais je vous suis Juste pas grand chose à ajouter aux interventions toujours aussi sympathiques dans ce havre de paix d'hfr


En sortie, c'est un push-pull de 6BM8 (= ECL82) tout simple.
J'ai découvert la position "scène de nuit" sur l'appareil photo, et comme ça fonctionnait bien sur les bougies d'anniversaire, j'ai essayé sur les tubes.
C'est encore un peu flou à mon avis (à la "David Hamilton"   )


Super sympa le tubes des sixties ! Bravo !



Salut, tu devrais acheter des enceintes grundig hifi box de forme
classique, prendre les hp qui je pense sont les mêmes,
et le tour est joué!
Reste à savoir si ce sont des Audiorama 4000 5000 8000....
pour le nombre et diamètre des hp.


@+Gong

Vraiment chouette tout ça! Du petit Sanyo aux vu-mètres zympatisch il y a quelques pages à ces enceintes dont je n'avais jamais entendu parler...

Ça manque juste de CR de oufs... hein?

ECL 82, dis-tu, Tichu? Assez rarement utilisé en Hifi sauf pour les petits amplis de la Cave aux tubes et amplis casques aussi. Il n'empêche que ce tube a excellente réputation musicalement parlant.

Bon, mon 5050 est vraiment faiblissime en réception FM. Du coup, je l'installe à la campagne. 2 ou 3 stations en Stéréo, ici, et encore! Par contre il a une patate du diable pour 30W RMS donnés par classicaudio...

Je n'ai pas poussé mon autre jouet dans ses derniers retranchements, évidemment.

Rha chuis jaloux!! Vraiment chouette ton Sansui, Tichu!

Ravi pour toi bluesteleyes, et superbes photos!

Bon, je vais faire un petit article alors ? Hein Jo ?



Merciii!
Moi aussi je suis ravi
J'ai refais une écoute aujourd'hui, une fois la 1ère impression passée. Et j'ai refais un comparatif avec mon Rotel.
Je précise que j'adore l'association Rotel / B&W et Rotel / Kef. C'est tout simplement beau.
J'ai donc fait un comparatif sur les DM2, les DM4, et ensuite sur des Kef IQ30 qui sont récente mais qui en valent la peine pour ceux qui connaissent.
Je fais un peu le même constat qu'hier sur les CD de Diane Krall, Dire Straits, Miles Davis et Pink Floyd.
Les aigus sont mieux dessinés sur le Marantz 1090, les cymbales révèlent toute la gamme de timbres qu'elles ont dans le ventre. Les Tom de Dire Straits font entendre la vibration de leur peau dans Calling Elvis et j'ariive à reconnaitre une Strat Fender modèle 62 dans Sultan of Swing.(là j'ai quand même été soufflé!). Sur cet ampli, Les basses sont un  peu trop présentes à mon oreille, le sol vibrant facilement, mais c'est pardonnable car elles sont propres et profondes et les basses acoustiques ne sont pas défavorisées. C'est donc agréable pour du Jazz ou du classique, mais effectivement dans l'écoute de Dire Strait j'ai dù baisser les basses d'un cran.
Pour l'image stéréo, je n'ai pas vu de différence avec le Rotel. C'est propre, spacieux, avec une belle dimension. On est dedant, les musiciens jouent devant nous, pour nous.
J'ai pour finir écouté un enregistrement perso (je suis musicien) en acoustique et j'ai été vraiment satisfait du résultat. Ce dernier test est à mon avis un des plus parlant car ce n'est pas une autre oreille que la mienne qui a fait l'enregistrement et le mastering, contrairement aux CD préenregistrés et j'ai pu donc juger par rapport à mon instrument.
Je ferais un comparatif avec le Pioneer SA 410, mais je me doute du résultat.
Voilà, je finirai un CR du mieux que je le pourrais.



A oui! Vas-y!



Bravo, la pirouette

En fait je suis loin d'avoir fait mon, euh... mes CR.

Tiens, l'Edito a tout juste un an...  Faudrait réactualiser...


8 Hp de mémoire

Il ne vaut mieux pas trouver des HP récent qui irait ?


A propos de ça, quelqu'un aurait une suggestion? J'ai refait la modif juste pour un essai et je  trouve que ça "sonne mieux".

Peut être que le bon réglage permet d'explorer les basses davantage, et que le haut du spectre est moins riche de distorsion ?

Qui sait ?

si c'est trop faible il y aura de la distorsion de croisement ...(un mauvais raccordement des alternances positives et négatives du signal)
si c'est trop élevé tu augmentes la plage de fonctionnement en classe A  donc l'ampli va davantage chauffer à vide il vaut mieux que les composants soient prévus pour
