Reprise du message précédent :
Ben moi je les trouve très réussies.

La version woodcase est vraiment jolie, puis la ligne de tuner sur fond blanc rend encore mieux je trouve


 sub6tem,

Voilà tous les éclairages de mon marantz 2226B sont de nouveaux opérants.
J'ai mis une luciole de 6v/50mA pour le voyant de l'indicateur "Stereo" & remplacer les lamps fuses par 2 leds blanches en série avec une résistance de 56 Ohms comme sur le lien pré-cité.
J'ai pris directement des leds translucide qui diffuse la lumière sans avoir besoin de les poncer.
Ça fonctionne parfaitement !

Merci encore pour ton aide précieuse.

Au fait, quelle est la différence entre un 2226B et un 2226BL ?

les BL peuvent recevoir les ondes longues (LW en anglais, GO en français).

Bonjour, je viens vous sollicitez pour un problème que j'ai avec un caisson(non amplifié) avec un subwoofer "Sony XS-L121P5 4ohms" que l'on m'a donné, je sais bien que ce n'est pas un appareil "vintage" mais j'ai besoin de votre aide concernant le filtrage de ce dernier. Donc j'ai branché mon caisson sur mon ampli sur FRONT pour le moment. Quand on ma donné le caisson en le démontant il y avait un filtre passif fixé à l'intérieur, je voudrais m'en servir car la il envoi les aigu...

Voici les photos du filtre en question:



3.3uF +- 5% 250V
6.8uF +- 5% 250V

Il y à un emplacement(pré-percé au dessous de la bobine blanche) mais je le rappel je l'ai trouvé dans l'état donc je n'est rien enlever ou autre!

Les trous dans les angles sont pour fixer la plaquer sur le caisson.

Comment le brancher, quels sont les branchement à compléter sur le filtre... ?

Cordialement,

ben07

Salut,

content pour toi que cela fonctionne,des photos du montage/résultat?
Attention pour la lampe stereo,6v me parait peu,j'espère que cela ne posera pas de problème au niveau du CI HAxxxx (stereo).

@ben07:

l'emploi d'un caisson "car-audio" sur un systeme HC ne me parait pas du tout adapté,à savoir que si tu le branche sur une des sortie front en // avec ton enceinte tu risque de faire des dégats sur l'ampli....
L'idéale serait de trouver un ampli dédié au caisson.
Sinon,pour filtrer le sub,tu peux essayer de brancher la grosse self noir de ton filtre en série sur le +

A+

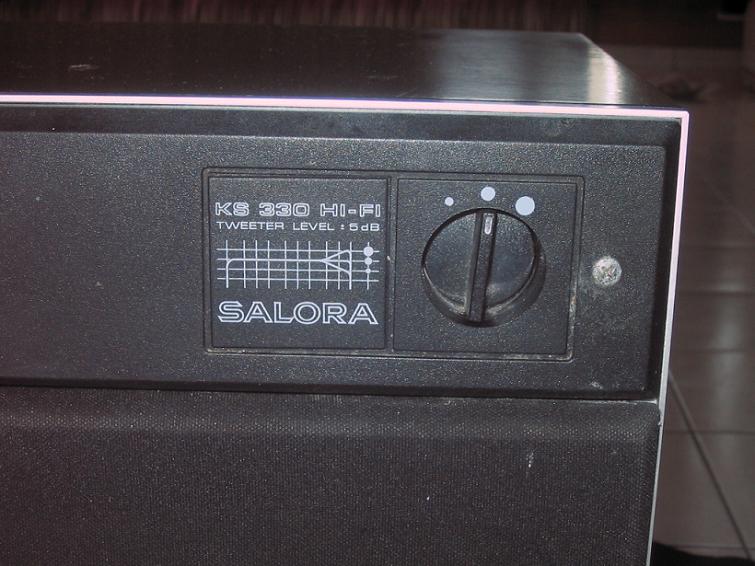

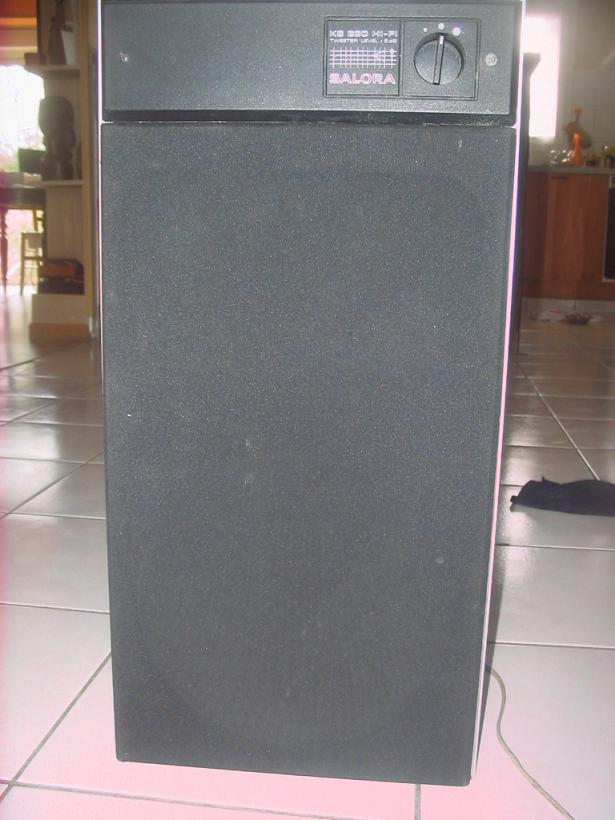

salut Daniel,
quelques infos de plus, dont la chaine qui allait avec

http://wegavision.pytalhost.com/saloraKompakt/


Je viens de faire un petit schéma es ce qu'il est bon? Es ce qu'il suffirai a laisse passer que les fréquence de basse ?



Cordialement,

ben07

On ne branche pas un sub sur la sortie centrale mais sur la sortie sub qui sur les home cinéma digne de ce nom, n'est pas amplifié -> donc ampli supplémentaire obligatoire.
Du reste je ne vois pas ce que ça à voir avec le vintage ! Plutôt dans la rubrique bricolage.

Si je le branche sur la sortie center c'est parce que je n'est pas de système 5.1 et oui excuse moi de ne pas pouvoir mètre 400-500€ dans une sono de qualité mais de faire avec les moyens du bord. Eh oui 17 ans et le permis approche alors on économise au maximum !

Après j'ai préciser plus haut que cela ne concerné pas le "vintage", mais d'après ce que ma dit mon frère et il ne sais pas trompé il y a beaucoup plus de connaisseur dans le domaine de "confection d'enceinte" si je puis le dire ainsi puisque tous ou presque démonte, restaure ,grattouille dedans donc cela acquière de l'expérience.

Salut ben

Tu mets les deux condensateurs en parallèle sur les deux bornes du hp
le fil - de l'ampli sur la borne - du hp
et tu relies la bobine noire entre le fils + de l'ampli et la borne + (rouge) du hp.

regarde ce lien çà peut t'aider http://petoindominique.fr/php/filtre12.php

pour faire bien par exemple avec une fréquence de coupure de 500hz avec hp de 4 ohms
un condo de 56 uf en parallele avec le hp
une bobine de 2 mh en serie avec le hp

Regarde si ton ampli peut supporter des hps de 4 ohms sinon tu vas le cramer.

La sortie center c'est pour la voie centrale pour les dialogues par pour le sub
Si tu as une sortie subwoofer c'est pour un caisson amplifié !
Il te faudrait un ampli rien que pour ton caisson.

Il accepte des hp de "4 - 16 ohms" écrit à l'arrière de l'appareil
Possibilité de me faire un schéma via paint ou autre logiciel de photographie STP "2xtreme" ?



Ce sont des enceintes de voiture...


A vu de nez comme ça, et au vu des valeurs des condensateurs et de la taille de la plus grosse self, ainsi que le façon d'on ils sont relier, je dirais qu'il s'agit d'un filtre deux voies, aigue et grave, ou medium aigue/grave, l'aigue à l'air d'être en 18db/octaves, en tout les cas ça semble schématisé dans ce sens.

Pour le grave je pense qu'il suffit bêtement de mettre la grosse bobine en série avec ton haut parleur de grave, le reste est pour le haut du spectre.

J'ai éssayé de te faire le schéma auquel je pense avec les entrés et les sorties, mais je ne maitrise pas mon logiciel de dessin
Par contre pose plutôt ta question ici : http://forum.hardware.fr/forum2.ph [...] w=0&nojs=0
Le topic dort, mais ça évite le HS

Un autre quizz? cette fois ci c'est sur une table de mixage, tout en alu


Pioneer ?

la forme des bouton me fait penser a akai, mais je sais pas s'il ont fait des tables de mixage

sinon expelec ?

Phonia?

Sanyo ?

Philips?

AKAi pour moi aussi!!

Je possède une platine vinyl Dual CS505, et j'aurais voulu connaitre votre avis en ce qui concerne cette platine. Est-ce que ça vaut la peine que j'investisse pour lui donner une seconde jeunesse (changer cellule et courroie).

Merci

PS : Désolé pour la qualité de la photo, elle n'est pas de moi, je n'ai pas pu prendre la mienne en photo.

[quotemsg=1648094,55046,703206]Je possède une platine vinyl Dual CS505, et j'aurais voulu connaitre votre avis en ce qui concerne cette platine. Est-ce que ça vaut la peine que j'investisse pour lui donner une seconde jeunesse (changer cellule et courroie).

Merci


Oui!

Dual ce sont de bonnes platines! Du costaud! De plus  ça ne te couteras pas grand chose de la remettre sur les rails.

Pour la courroie tu peux regarder ici par exemple:

http://www.hifi-phono-house.com/Ac [...] _1185.html

Pour la cellule, deux options; tu change carrément de cellule ou tu ne change que le stylet de celle déjà installée si elle en vaut la peine (?)

Attention!!! Sur la 505 c'est un bras ULM (Ultra Low Mass) donc Très, Très léger!! Pour une bonne compatibilité Bras/cellule il te faut une cellule de masse (poids) moyenne à lourde: minimum 6gr , et/ ou un stylet à forte compliance: 20µm et +, et à faible VTF ( force d'appui) 1,50gr-2gr max !

OK merci beaucoup pour tes conseils, je vais donc faire ce qu'il faut

Salut,

J'ai récupéré un graveur de cd Philips (de la serie 700) et je me demandais, si y avait une astuce pour lui faire graver sur CD-R data.
Comme je sais qu'il y en a qui bidouille sur ce type de machine Philips (voir le CR y a pas longtemps).
Sinon, j'acheterai des cdr audio, ca se trouve encore pour pas trop trop cher chez nos voisins.

Aucunes bonnes reponses pour la quizz de la table de mixage.

bst

phonia?

Toujours pas

Perso je n'ai pas de réponse pour la table de mixage mais je poste la mienne :

Pour un table aussi, kécécé ?



Puis le temps qu'on est là, je balance la colec d'enceintes :



puis j'ai trouvé un bouquin fort sympa dans les vieilleries du paternel :


Avec des schémas forts sympathiques et explicatifs

Quelqu'un connaitrais les enceintes Davis Acoustics "club15" ?
ce sont des deux voix.
j'ai trouvé quelqu'un qui en vendait une paire pas trop cher.

Pioneer pour ta table de mixage je dirais
en tout cas elle aurait bien besoin d'un nettoyage

Puis ton bouquin doit etre sympa, les constructions "labyrinthe" ont generalement un bon rendu

indice pour la mienne, c'est une marque de 3 lettres



JBS, JBL, 3A, ITT


Power !



vu la qualité d'assemblage aucun doute ; accuphase !

Power, ça semble correct

electrostart dico mixer power pmp 403


toujours pas

BST

JVC ?



putain c'est avec ce bouquin que j'ai construit 1 enceinte et pas 2, car manque de moyens financier quand j'avais 14/15 ans, ce coup de vieux!

la dedans on t'explique qu'il faut un volume mini pour faire une vrai enceinte , alors cela me fait rire quand je vois les mini chaine avec des brique de lait comme enceinte faisant 200w et sortant du 20hz.
