Reprise du message précédent :

bof... j'préfère des toyo
après, c'est son mod, pas le mien ^^


oui, en parallèle ^^

arf faudrait que je demonte tout


si t en as 2 ca pourrait m interesser


non, tu inverses les deux tuyaux en bas, et tu rajoutes un pont



Juste un, si ça peux te dépanner.

salut, voici mon petit montage WC entièrement fait maison sans tuyaux :












Petit ??

bah oui, il n'y a que le CPU et le GPU de watercoolé

Sympa Polo
C'est fait à base de quoi la BP sur la CG ?

D'origine c'est un disipateur alu 200x100 venant d'elecrronique difusion

Ah je me disais bien que ça me rappelait quelque chose

comment dire
c'est bluffant pas un fil de travers rien

Joli installation!
Tes caches sont fait en alu?
Je me demande comment tu as fait pour faire passer les tuyaux......


Il n'y a pas de tuyaux !

Alors comment circule le liquide?
Aurais tu fait des blocs usiné....ou se sont des tubes rigides camouflés sous les caches?

bloc usiné

réponse en images :












Ha ouais!!!
alors la tu as fait fort.
Donc tu as réussis, tu avait déjà penser precedement a tenter d utiliser du plexi pour faire un passage pour le liquide.
Tres beau boulot.....chapeau bas!

tu pourrais nous expliquer un peu comment tu as pratiquer sur les photo precedentes?
Le joint de quoi s agit il,comment tu les as usiné?les percages,les embouts incorporés,avec quoi tu las as recouvert?

pour le joint c'est du mastic "butyl" utilisé pour fabriquer des double vitrage . une fois le bloc assemblé par ce joint, toutes les plaques ont été collé a la colle epoxy .
l'usinage c'est perceuse (meche de 2mm pour le pré trou de guidage et une 12mm pour le trou finale), dremel pour les "canaux" comme la 2ème photo .
le taraudage a été fait a la main avec un taraud G1/4
les embouts ne sont pas incorporé mais simplement vissés comme sur un bridge normal .
le tout a été poncé a la main puis recouvert des vinyl alu brossé gris que j'ai peint en noir mate .

mazette,c est beau
et super ingénieux

 ce mod

beau boulot

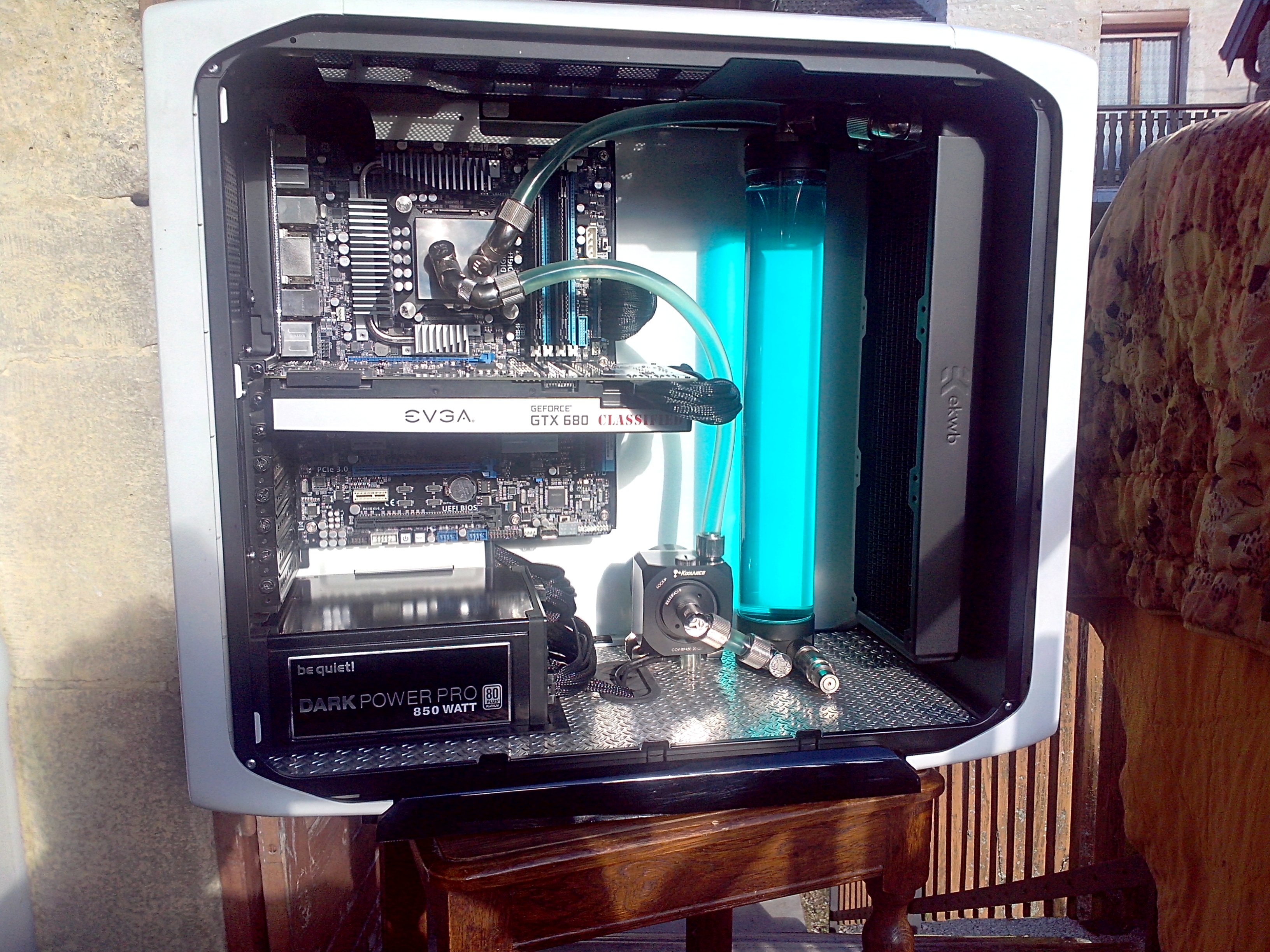

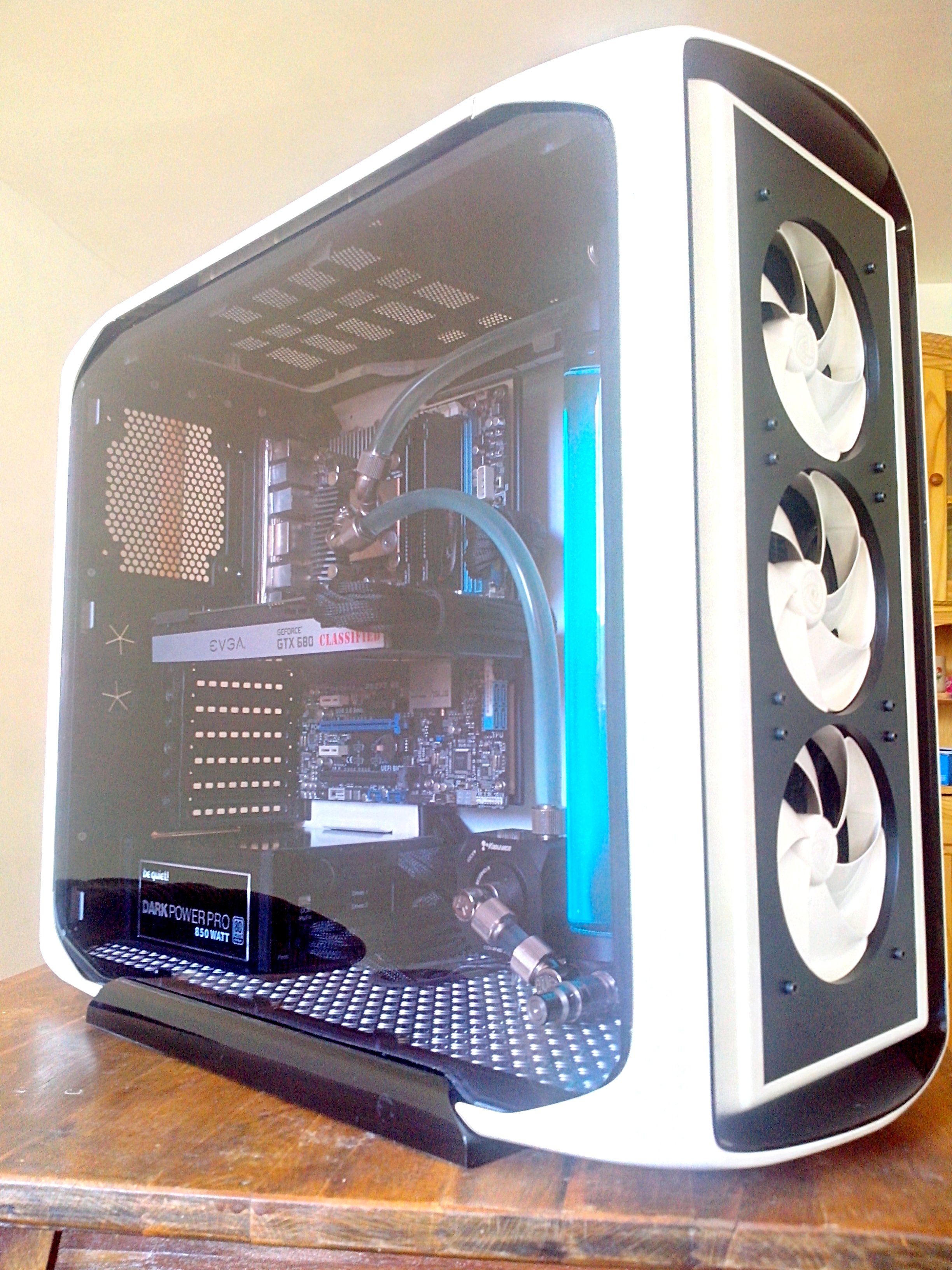

je suis loin du résultat de notre vdd mais voilà qques photos de mon 600t








C'est propre, beau

Il ne manque pas un ventilo en extraction pour la CG qui chauffe le boitier ?

Où qu'ils sont les HDD ?

OSEF ... les 3 ventillos en admission forcent l'air a sortir par derriere et en haut
l'air interne est renouvelé comme ca

ah ... c'est vrai ca ... manque au moins un SSD

edit /// je vois une prise dans le sata blanc juste sous la CG ...le DD est planqué derriere la mobo non ?

Merci

c'est volontaire de ne pas mettre de ventilo en extraction, c'est tellement plus efficace sans -> aucune retenue d'air, je n'ai rien inventé ca a un nom bien spécifique en tout cas ca refroidit grave

la cg ne monte pas à + de 75° en charge donc c'est tout à fait satisfaisant  et pour le proco, ce n'est pas un fake  à 5.2ghz, vcore à 1.45 j'obtiens 23 en idle et 55 en charge(appli, jeux, etc...)  et 75 en burn(intel burn test)

et j'ai un seul ssd qui est derrière la cm puis hdd en externe

voili voiloo

vais mettre une photo de derrière, me reste encore 2-3 bricoles à faire avec les câbles

câblage provisoire on dira, je vais finir cette semaine et posterai le résultat final


Pratique pour démarrer le pc/reset/speaker/led ect..., pas de pb avec la molex d'alim CM ainsi que la sata disque dur non montés aussi ?
Edit : et bon courage pour la poussière au passage...

pour le demarrage du pc j'ai juste à appuyer sur espace et ca boot!!

et pour le reste "pas de pb avec la molex d'alim CM ainsi que la sata disque dur non montés aussi" j'ai rien compris


T'as pas plus gros les photos?

*retourne lurker*


Vraiment c est assez génial ce que tu as fait.....le rendue est absolument parfait,la franchement je suis ebahi.
Je reprends ta phrase,tu as assemblé les bloc avec les joints et après tu as collé a l epoxy.C-A-D que la colle expoxi ne se met que sur les bord?


Tu as fait comment?
Mise en veille?

Configuration dans le Bios, ça existe sur la pluspart des cartes mères

Je pensais plus aux options boot des bios. En effet.

pour la taille des photos j'avoue  pas l'habitude de poster sur hfr, désolé


effectivement pour le boot au clavier c'est un réglage du bios mais pour ma part cela ne fonctionne que sur des ports usb "3" mais ca marche

Mets ça devant l'adresse de chaque image: http://reho.st/preview/

j'avance doucement mais surement sur mon new mod
















sympaaaaaaa

en effet sympatique
le boitier c'est un elysium? avec quelques modifs

Enermax Fulmo GT plutôt, une copie de l'Elysium, en plus cher
Avec 2/3 gadgets sympas : baies HDD sur rails, toussa

sympa , voila ce que jai fais avec le meme boitier :
https://plus.google.com/u/0/photos/ [...] 873?sort=1

sassanou se met aux cuir
ça l'air supers mais je trouve les photos trop sombre on vois pas les détailles =/
