Reprise du message précédent :
Tu n'as qu'à faire en sorte que l'alimentation aspire l'air de l'extérieur ! Ainsi, elle ne se procure que de l'air ambiant. Pour ce qui est de la ventilation du processeur, à ce moment là, seul le ventilateur situé à proximité des disques durs serait efficace (notamment car il a un flux d'air qui est dans le sens des pales qui forment le radiateur), ce qui n'est pas conseillé. Tu pourrais donc essayer d'intégrer un système de ventilation supplémentaire (par exemple entre tes disques durs et la carte mère avec la ram et le ventirad proco, un 80mm serait probablement envisageable et ta carte mère te dira merci).
Je parle de cet emplacement qui semble ne pas être trop trop encombré, il est semble tout à fait possible que tu ai de la place pour intégrer un petit ventilateur qui changera la donne.
http://img40.xooimage.com/files/3/ [...] cd264a.jpg


bon là j'aimerais vraiment qu'on essaye de suivre un peu le projet, je rappele encore une fois que le principe de refroidissement par l'alim est l'idée d'origine autour de laquelle est née ce boitier, et que les craintes de burn2 a ce sujet ne regardent que lui et pour moi ne sont pas fondées, donc désolé de te dire que ce genre de conseils "Tu n'as qu'à faire en sorte que l'alimentation aspire l'air de l'extérieur !" est vraiment contre-productif, du style : "et si tu reprenais tout à zero"   ds le genre t'aurais aussi pu me conseiller de mettre une alim de shuttle ou de carrement m'acheter un shuttle tant qu'on y est !

On dirais un ordinateur compacté.

L'alimentation n'occupe pas le même volume si tu la retournes ?
En fait, je ne te propose qu'une idée, je ne t'encourage pas à la réaliser si elle ne te convient pas. Je me disais juste qu'une alimentation avec un ventilo de 12 ou 14 cm pouvait se retourner sans problèmes (et de cette manière elle ne perds pas trop en durée de vie), tu fais donc en sorte de faire une aération sur le dessus du boitier, et j'ai bien l'impression que c'est possible.
Après, je me disais que l'air qui serait en contact avec le ventirad du processeur ne circulerait pas assez, mais tu semble avoir de la place pour mettre un ventilo à l'endroit que je te préconisait, là aussi ça semble faisable puisque seuls quelques câbles apparaissent à cet endroit.

Enfin, j'ai peut-être mal exprimé l'idée, voici une meilleur image plus adaptée.

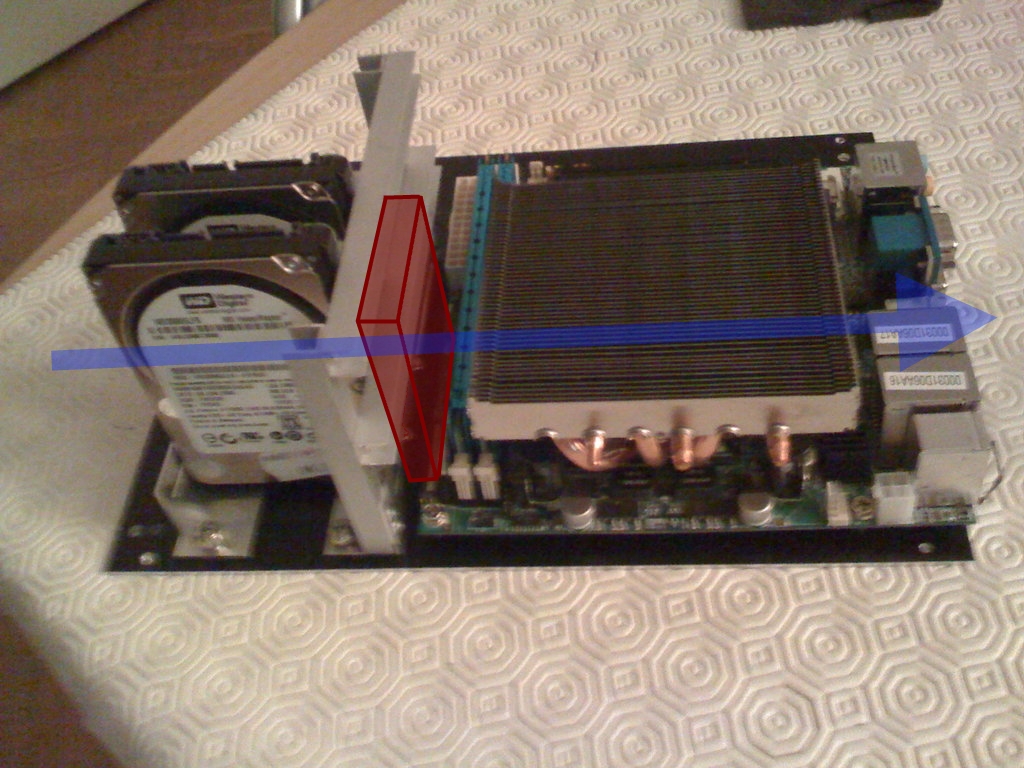

En rouge, ça serait la position du ventilateur qui serait dans la continuité du flux d'air du grand ventilo à côté des disques durs. Ainsi, il suffit de mettre une sorte de grille pour évacuer cet air à l'arrière du boitier (elle servirait pour le flux d'air en bleu et pour la ventilation de l'alimentation.

T'en penses quoi ? (pour être franc j'ai pas lu les 9 pages, j'ai probablement loupé pas mal de choses)

EDIT : j'ai oublié de te demander, est-ce que tu as effectué des tests avec des dispositions que tu as choisis avec des parois au boitier ? Parce que mine de rien, ça change pas mal la donne si le boitier est clos ou complètement ouvert.

je pense que l'alim n'aura pas vraiment chaud, et que de toute façon elle est garantie 5ans donc la durée de vie...
et qu'avec deja un ventilo en facade, avoir un deuxième ventilo au milieu ne sert à rien, surtout qu'un 8cm ne rentre pas à cet endroit et un 8cm ca fait du vent, c'est le cas de le dire lol
et encore une fois que le but était d'utiliser l'alim comme ventilo de rad cpu et que c'est l'idée centrale du projet, peut-être que tu devrais au moins survoler un peu le topic, merci qd même pour ton interêt, je reste open à toutes les suggestions tant qu'elles ne remettent pas tout en question

pour repondre à ton edit, la difference entre boitier ouvert ou fermé est generalement de 10° sur les composants, mais tout depend de la situation precise, je pense que pour mon boitier il ne faut pas se fier aux apparences, j'ai deja fait pas mal de  tests pour d'autres choses qui en ont surpris plus d'un

Je ne met pas en doute tes test, et ce n'était nullement une affirmation, juste une mise en garde et un doute. Après si tu es sûr de toi et que dans les test ça passe, bah y a pas de problème.
Je le sais parfaitement que temp cpu!= temp rad.


C'est bien ça le pb, c'est que l'alim recevra sa source d'air directement du cpu, donc en forte charge, là ou elle a besoin de plus d'air frais elle reçoit de l'air de plus en plus chaud (car le cpu chauffant plus). Mais si tu es absoluement sur de toi, il n'y a pas lieu de s'inquiéter, c'était juste une mise en garde, loin de moi l'idée d'avoir toujour raison.

Quand au design de l'alim, s'il est comme ça c'est pas particulièrement pour extrère l'air du boitier mais bien pour fournir plus d'air à l'allimentation en reffroidissant plus directement toute une surface. (dans le cas des 80mm c'est un tunnel qui est créé et là on est en direct pouch au niveau de l'air). Mais en aucun cas le but principal du ventilateur de l'alim n'est pas de refroidir le boitier, même si ça favorise ok et ça devient un avantage, mais ce n'est pas le but principal à l'origine de ce changement et encore moins directement prendre l'air du cpu à même le rad.
Je précise que pour moi une machine stable passe 12h de occt sans problème ainsi que de linkpack et test d'alim. Et un ventilateur en extraction sur un rad est toujours moins performant qu'un direct push sur le rad...

Mais je le dis et le redis, ce ne sont que des mises en garde, et si tu es sûr de toi, que tu as tout testé prévu, il n'y pas lieu de s'inquiéter.



Juste une question, quand tu as acheté une voiture, une moto,  tu l'as fait rouler a sa vitesse max avec 50° exterieur puis -30° puis avec 100% d'humidité puis a 5600m d'altitude histoire d'etre sur que pour aller chercher une baguette au coin de la rue t'allais pas tomber en rade   (je pense meme pas a tester les transports en commun de la meme maniere   )

je pense pas, alors 12h de linkpack

Tester, ok cool, mais faut pas non plus aller dans l'extreme (comme ailleurs pour tout dire)
Un test doit refleter d'une maniere acceleré une utilisation soit standard soit specifique a 1 utilisateur. Qui utilise son pc comme le stress linkpack pendant 12h ??????
un pc c'est juste un matos comme un autre.

Moi 10 minuter d'OCCT ça me suffit perso en H24… ça plante jamais

Ma voiture une fois rodé, moteur chaud, monte limite zone rouge en 2 de temps en temps pour décrassage oui... (mais ça n'est pas le sujet, et résumé comme ça ça n'explique rien).
Enfin bref après c'est vous qui voyez. (12h j'en rajoute un peu beaucoup mais 1H de linpack me semble un minimum...)

Après c'est sûr que si l'usage c'est utiliser que 40% du cpu de temps en temps etc, ok là ça va passer, mais je me demande l'intéret d'un quad pour n'utiliser que deux cores...

perso pour ce qui est de la stabilité, si il s'agit de matos à frequence d'origine, un test de 10-15 minutes me suffit, dans le cas d'un oc, je me contente d'une heure

et pour les temperatures, à priori au bout d'une heure et demi la temp ne doit plus augmenter, cela dit on peut toujours jouer sur le type de calcul pour faire grimper encore plus

de toute façon quasi aucun logiciel ne sollicite un pc autant qu'un logiciel de burn, donc ça sert à rien de se prendre trop la tête

si le proco prend 75-80° en full au bout de 2h avec orthos en small ftt pour moi c tout bon, car en utilisation normale même en rendu sous autocad ou un gros script sous photoshop le pc prendra au moins 10 à 20° de moins, pareil en jeu, l'utilisation cpu est rarement au dessus de 75%, et les logiciels exploitant 4 cores pleinement sont pas forcement nombreux donc voilààà

Enfin j'attends le résultat car le projet est vraiment sympa.

petites photales de la plaque cm sur la base de la structure rivetée




et de l'encrastrement du ventirad cpu juste sous le support d'alim



Trop bon l'ajustement du rad

Pour les entretoises CM, tu as utilisé un taraud dans ta plaque ?

oué c clair , comme ca la cm vient directement se caller au moment du montage, et puis au niveau éfficacité, c'était vraiment important de laisser le minimum d'espace entre le rad et l'alim, donc là c'est réussi
pour les entretoises, j'ai seulement perçé et vissé, ça coute moins cher
en fait c'est vraiment pas facile de trouver le bon tareau, sachant qu'un tareau ça sert vraiment qd tu crée des centaines de pas de vis ou ds du materiau très dur, là ds de l'alu ça passe très bien à condition de faire qd même un peu attention

Très bon travail, c'est franchement réussi !

Finalement, je commence à croire à ton projet avec l'alimentation qui s'occuperait aussi de refroidir le proco !
D'ailleurs, est-il possible de brancher le ventilateur de l'alimentation sur la carte mère ? ça pourrait être diablement efficace   (quite à changer le ventilateur de l'alimentation, il ne faut pas le négliger je pense).

Sinon, niveau construction, rien à redire, ça semble bien ordonné et propre.

Super ce mod, j'apprends pas mal de choses ! J'ai survolé le topic et çà va être très chaud l'alim, en plus du 700w  . J'ai aussi un projet de boitier full alu, plus genre 18*18*6cm (mini serveur et station multimédia), mais pas avant les vacances d'été pour la réalisation (après le bac). Ce sera à base de micro-itx http://www.ldlc.com/fiche/PB00076221.html ou alors en AM2 avec proco AMD x2 EE underclocké et radiateur low profil passif (http://www.rueducommerce.fr/Composants/Refroidissements-par-Air/Ventilateurs-pour-Processeur/EVERCOOL/410049-Ventilateur-AMD-Athlon-en-socket-AM2-et-939-92-mm.htm).

hop petite serie de photales


très beau boulot

integration TV+ BT nickel

les commantaires et la suite apres manger lol


J'ai vu a plusieurs endroits des vis a main, comment as tu taraudé les trous ?
Le pb c'est que toutes les vis a vis que j'ai vu (pour pc) etaient au pas americains, donc waoulou pour les tarauds

A moins que t'es pas taraudé du tout, fait ca en force... mais ca tient ?

En tous cas, c'est toujours aussi nickel

je croit bien que les vis sont juste glissé dans les trousn elle servent a tenir les pieces pour le montaga a blanc et le temps de poser les rivets


Je parlais pas des vis "normales" (et la t'as raison) mais des vis molettés (vis a main quoi !) mais pytetre que je me gourre ?

Salut!

Super MOD que je suis depuis de début!
J'attend la fin avec impatiente!
Te serais-t-il possible de m'envoyer la CG que tu a modélisé en 3D en format .step ou .igs?

Merci et bonne continuation!



la clé du dessus c'est du wifi

j'aurais bien mis 4 periph usb en interne pour ajouter bt et telco, mais il n'y a que deux ports usb sur la cm en interne   donc ils seront branchés à l'arrière



comme je disais plus haut, les tarauds c'est pour les materiaux très fermes, mais l'alu c'est super tendre donc ça se taraude à la vis sans pb à condition de faire ça avec un minimum de précautions, genre très gros tournevis bien stable en appuyant bien droit, il ne faut pas s'y reprendre à deux fois et avoir percé le bon diamètre evidemment il faut que la vis soit impec, sinon on risque de tout foirer, mais c'est pareil avec un taraud



c'est du skp fichier sketchup

La structure metallique ne va pas perturber la clé wifi?

En tout cas, je suis fan du projet!


lol t'as du metal ds tous les boitiers

Et des antennes externes pour améliorer la réception.

oui mais bon tout ne depend pas que du recepteur
cette clé là est en wifi simple, je compte la remplacer par du wifi-n parce qu'avec le cryptage en wpa2 ça ne suit pas pour le streaming hd sinon

généralement qd on parle de métal qui perturbe le signal, d'une part cela est plus genant au niveau de l'emeteur, et d'autre part on parle de pièce de metal vraiment importantes comme une table ou une porte si je ne m'abuse

Sympa l'intégration du tuner tnt!

Oui... Quoique le wifi puisse être parfois capricieux. J'ai le cas chez moi avec un signal pourri alors que tout est fait pour qu'il soit bon (juste un étage à passer mais ça je pourrais rien y faire)
Tu vas le fermer comment ton boitier?

bah j'ai mis longtemps à mettre en place un bon réseau chez moi, et pour moi l'essentiel et de bien placer le point d'accès, d'avoir un bon routeur (j'ai un netgear wnr3500, c'est une grosse bombe atomique, jamais de lags en streaming, jusqu'à 8mo/s en copie de fichiers...) et de toujours faire des mises à jours firmware ou drivers avant de commencer à tout deplacer, c'est souvent bien plus efficace

tu déboite elpa

joli joli !

vivement la suite ... les rivets cay cool quand même pour faire des assemblages propres

Et en faisant enregistrer sous tu ne peux pas choisir le format du fichier? (.step, .igs, .parasolid, ...)
Si tu y arrive dis le moi que je te donne mon mail.


pas possible avec la version classique, j'ai pas encore essayé la version pro, c'est peut-être posssible avec mais je l'ai pas

aller la suite de la séance photo, pour bien montrer le rangement des cables :


Petite alternative qui permettrait d'avoir telco, bt et lecteur cartes sd en interne:












ET bien ça avance vite. Vraiment nickel cette intégration.

Re petite séance photo, j'ai reajusté quelques petites choses et j'en profite pour vous montrer de plus près l'integration du rad cpu par rapport à l'alim



sur cette photo on peut voir un petit boitier sous la cg, il s'agit du capteur de ma logitech dual action sans fil branché sur le hub en interne

Vraiment sympa. A voir le résultat final ce que ça va donner.
