Salut.

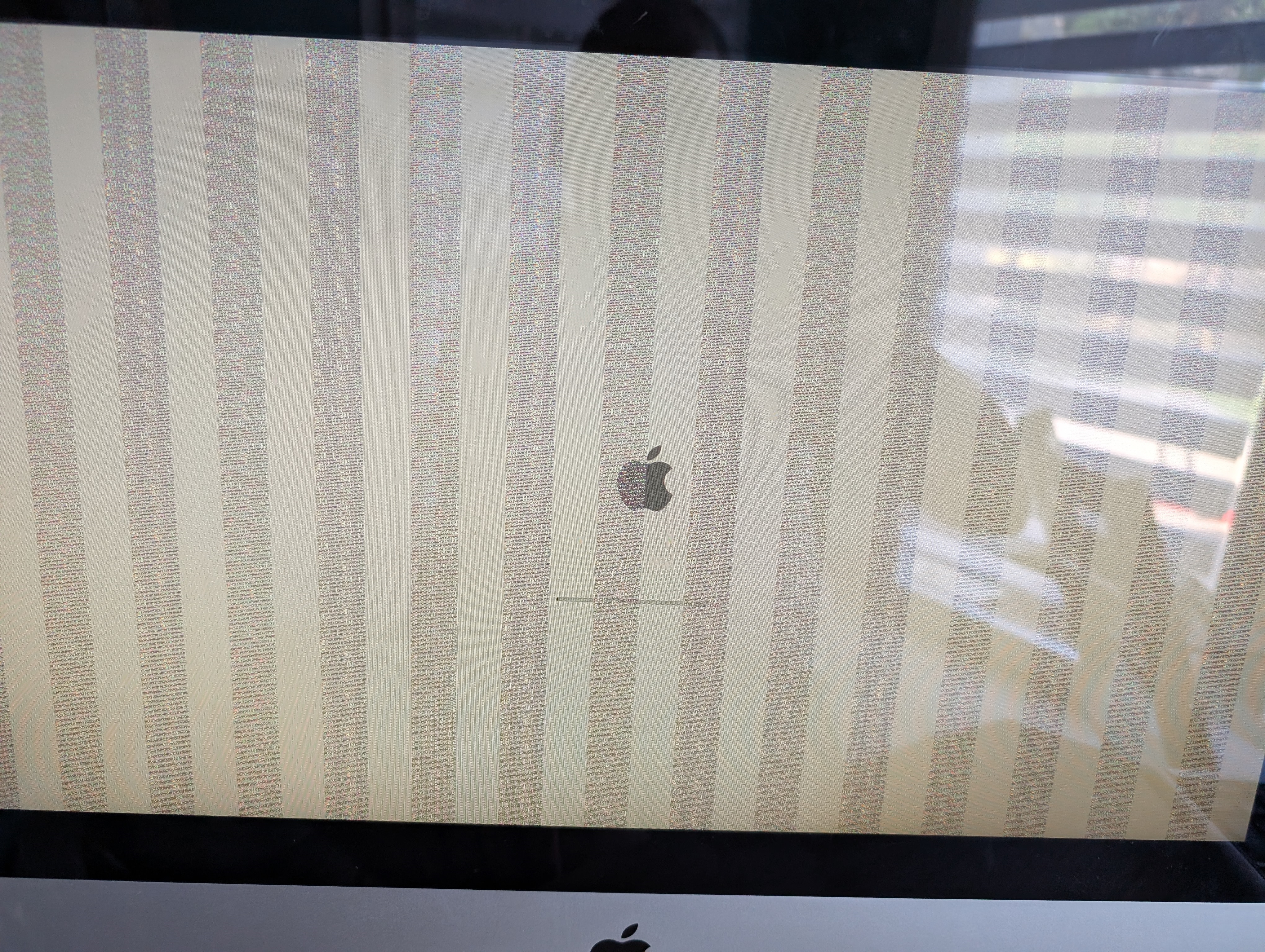

J'ai récupéré un imac 21.5" avec un GPU décédé.

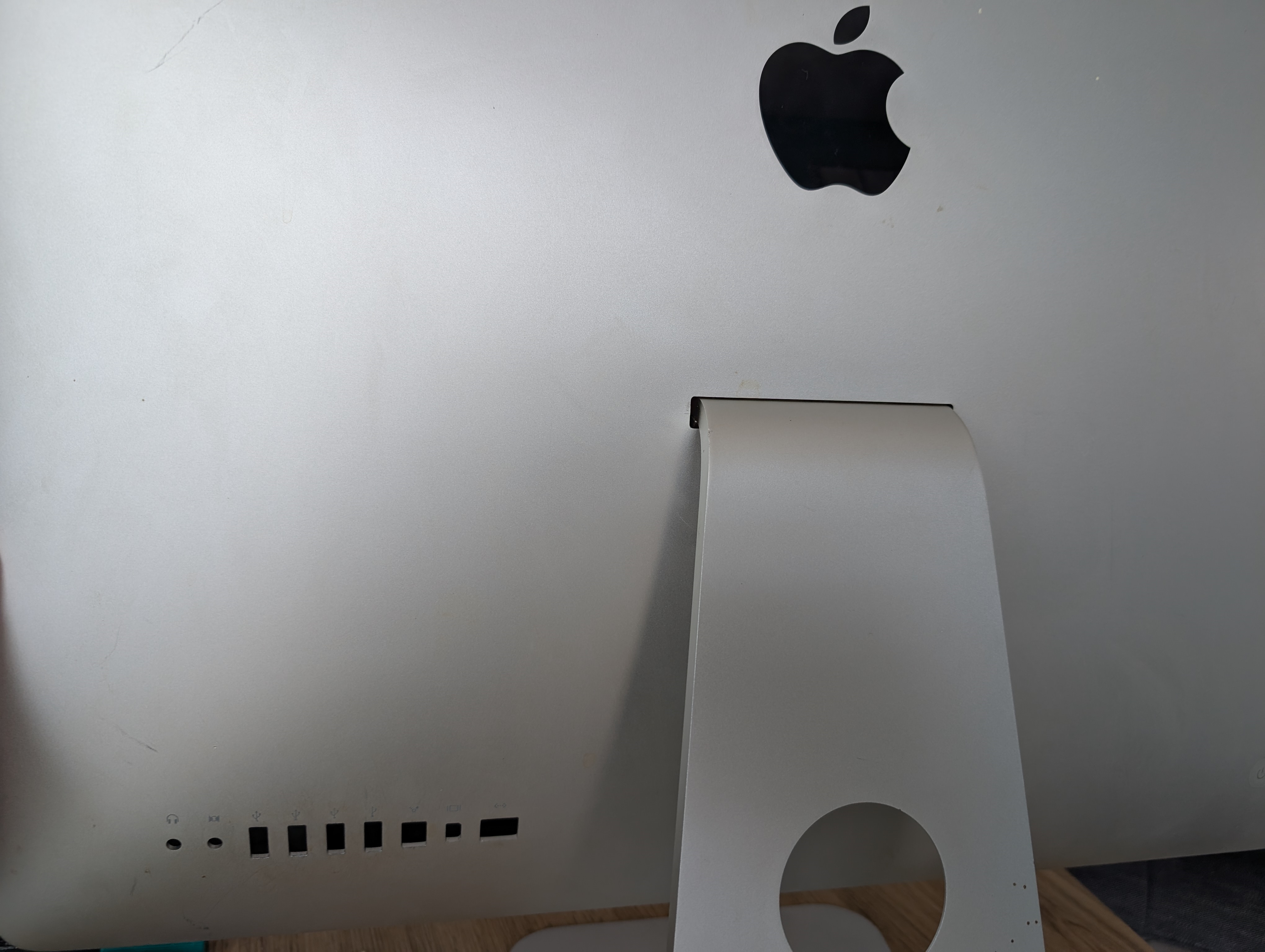

Trop cher à réparer pour un machin de 15 piges mais la dalle est de bonne qualité, c'est dommage de jeter, allez go aliexpress je commande un kit de conversion mais je voudrais faire un truc propre, pas avec les fils qui pendent derrière. Moi je veux les connecteurs qui sortent à l'arrière de la coque avec une plaque en impression 3d qui fait un peu propre à la place des ports d'extension du mac
Le kit de conversion payé environ 20€
https://fr.aliexpress.com/item/1005 [...] 5e5bsvLSKJ

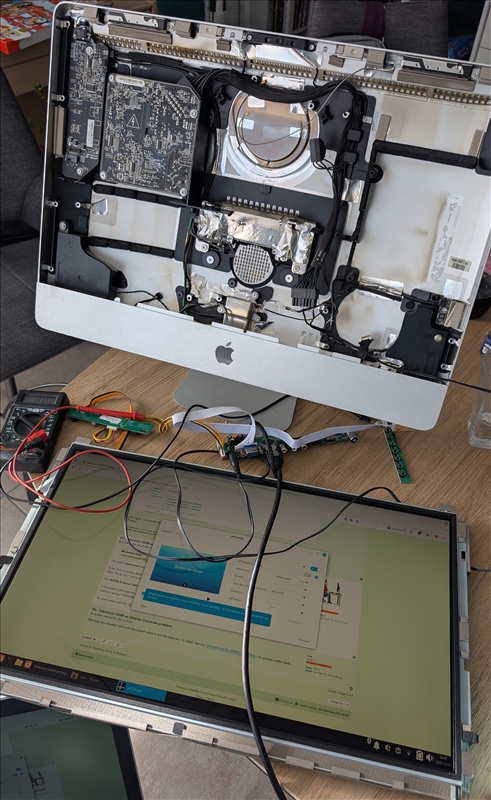

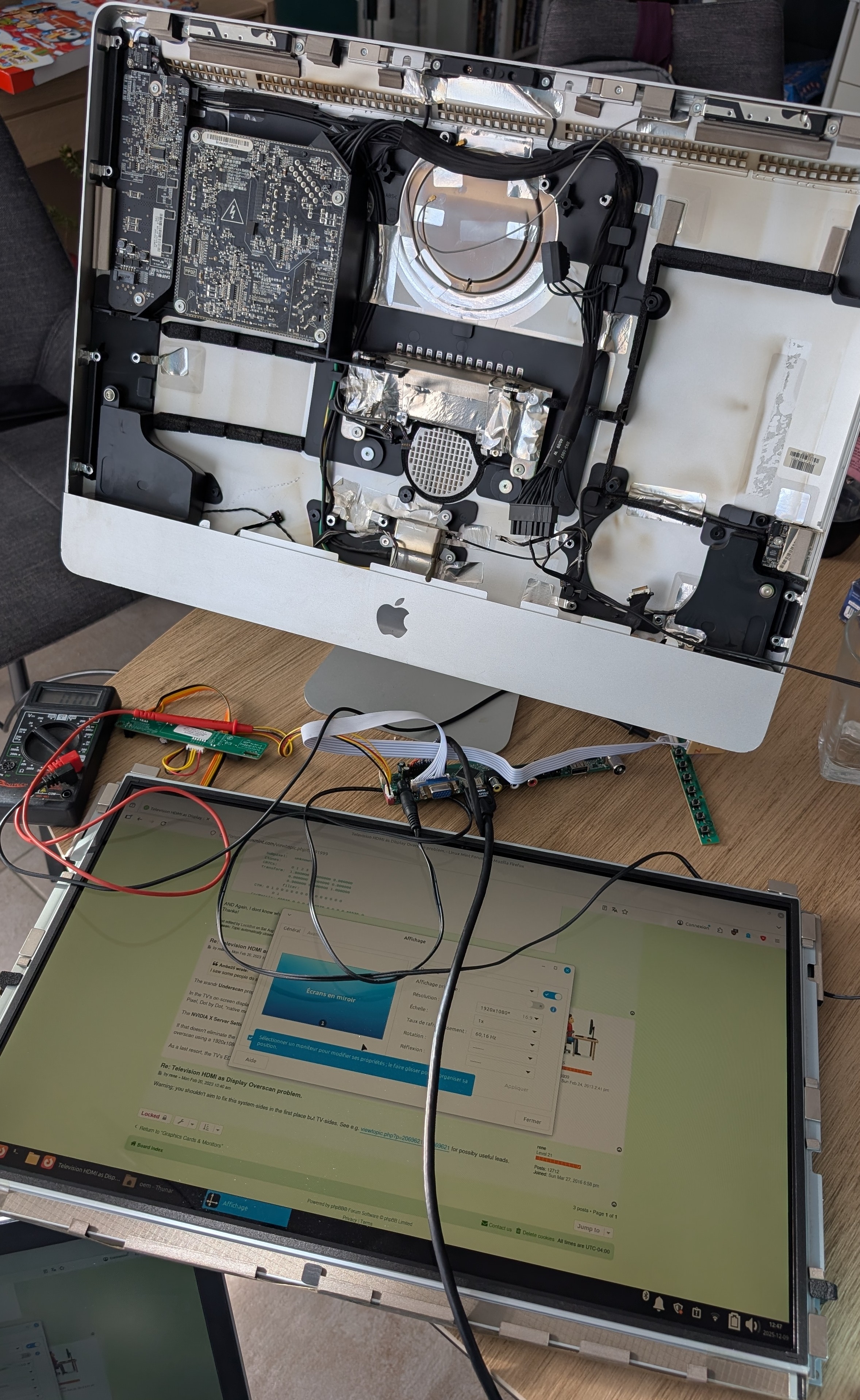

Petit test pour valider que ça va fonctionner: hop un imac qui nous affiche un linux mint c'est magnifique

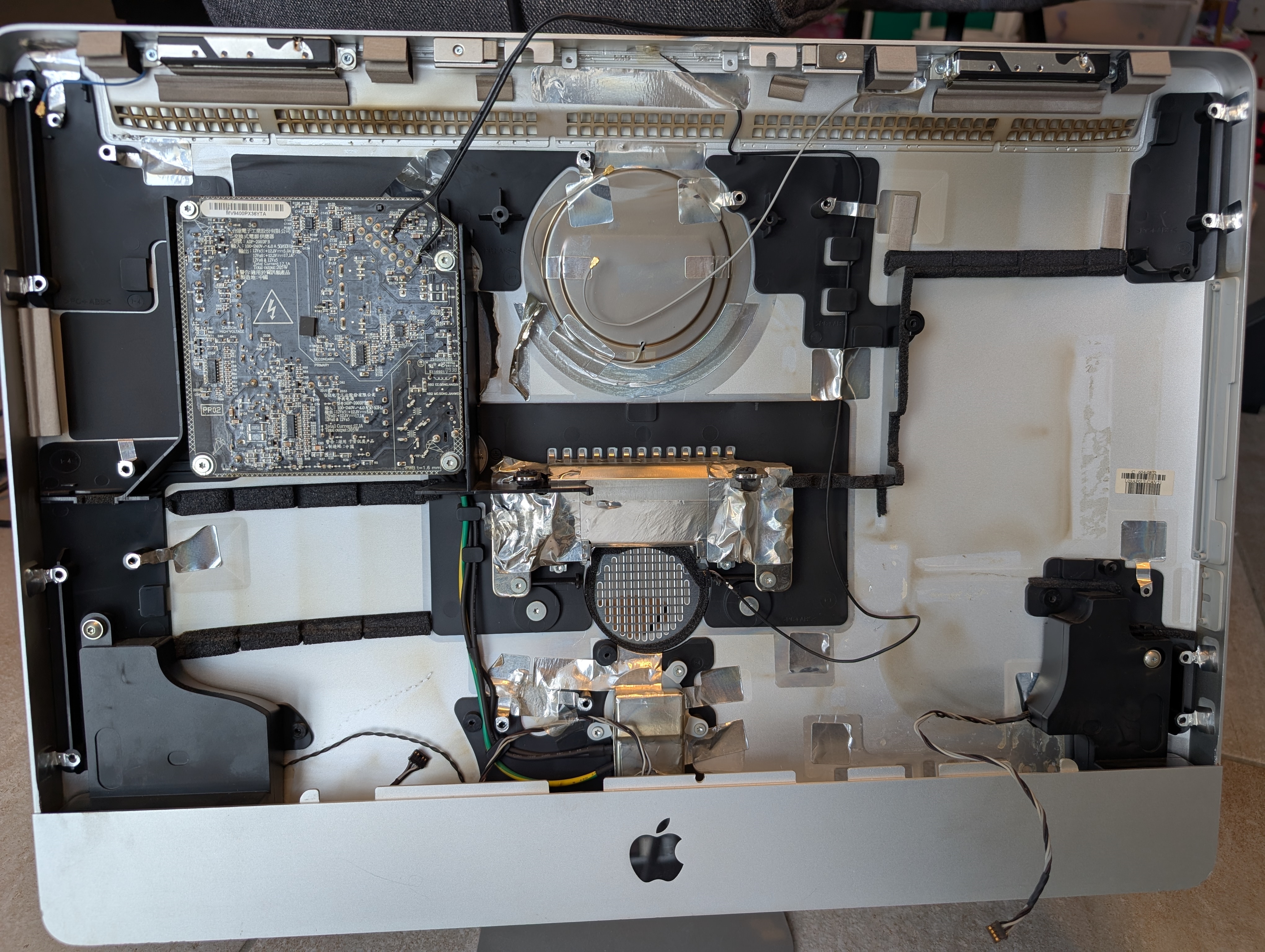

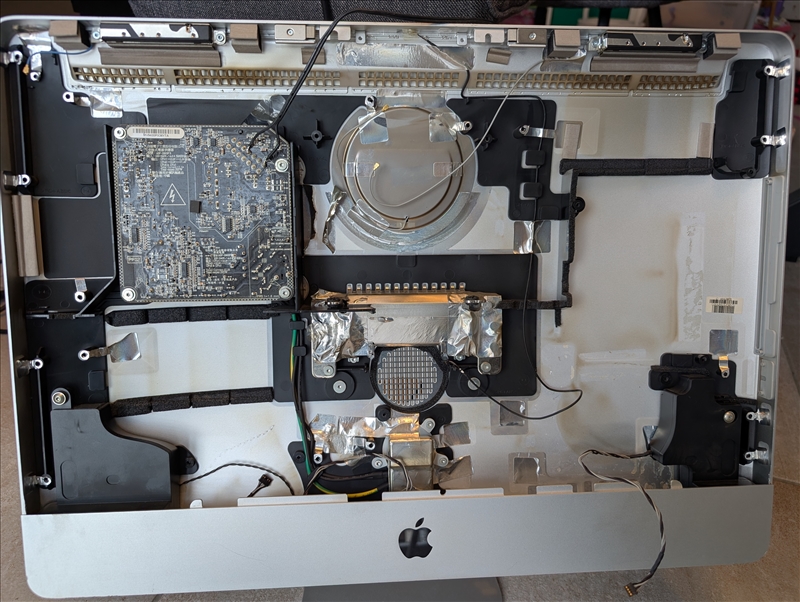

On commence par vider la bête, et pourquoi acheter une alimentation externe 12v 5A alors qu'il y a une alimentation dans le mac? Allez go on se branche là dessus.

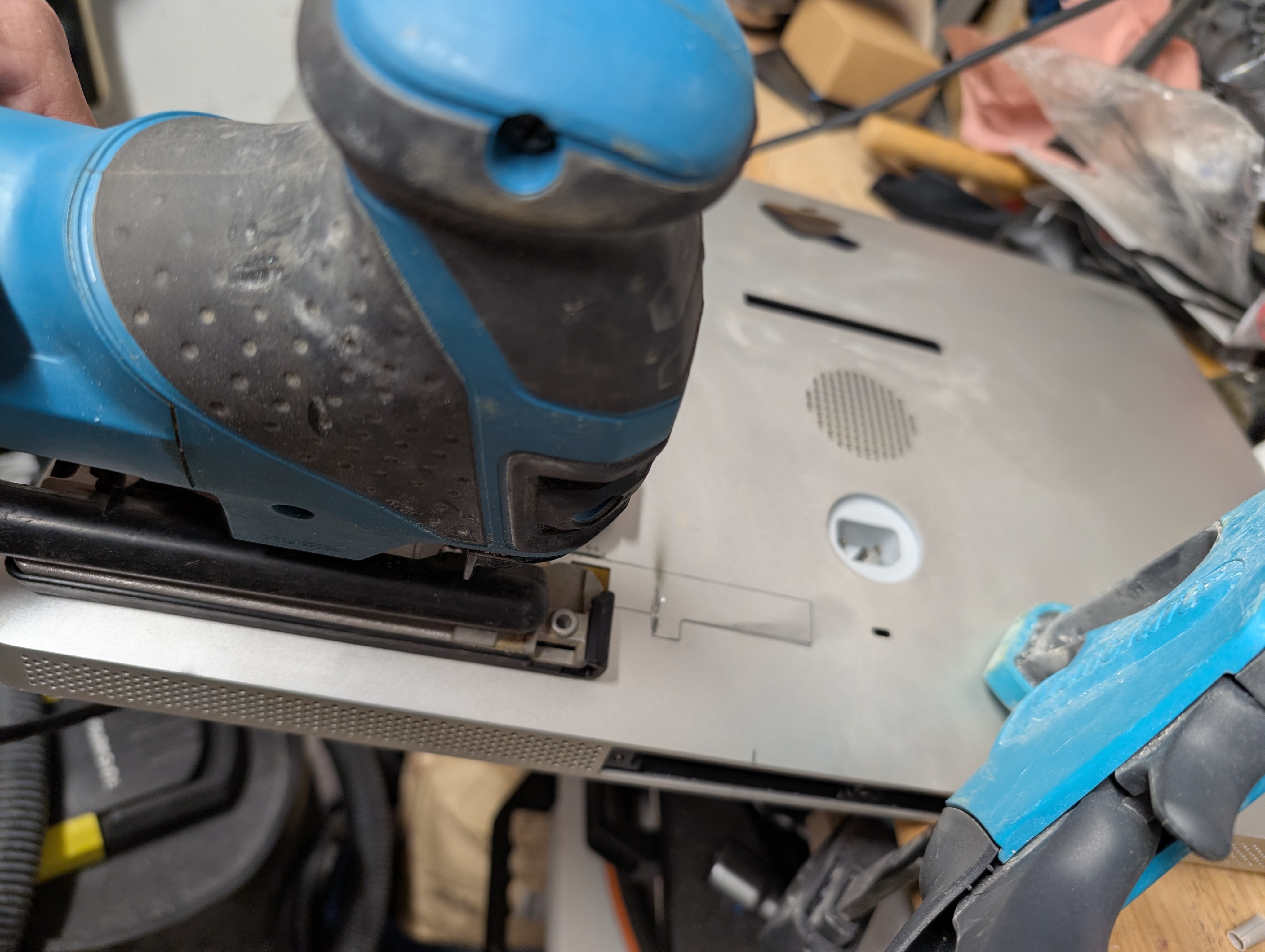

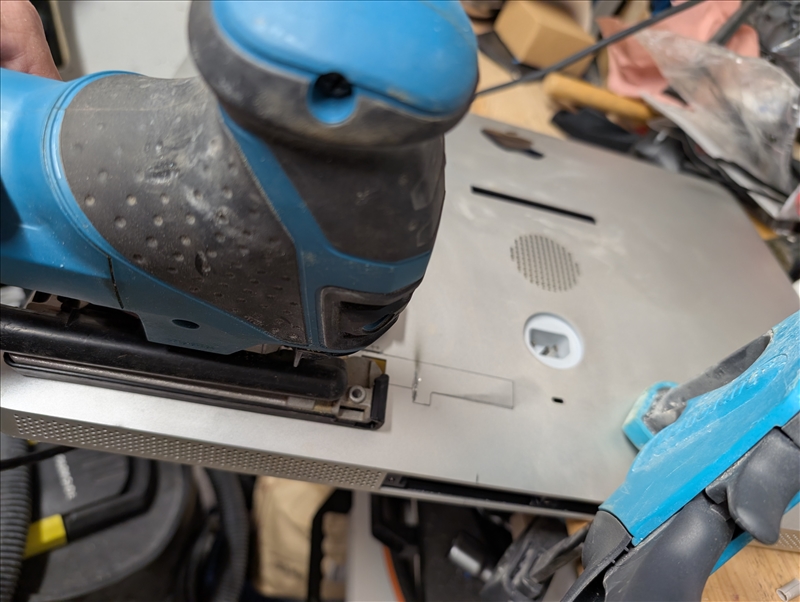

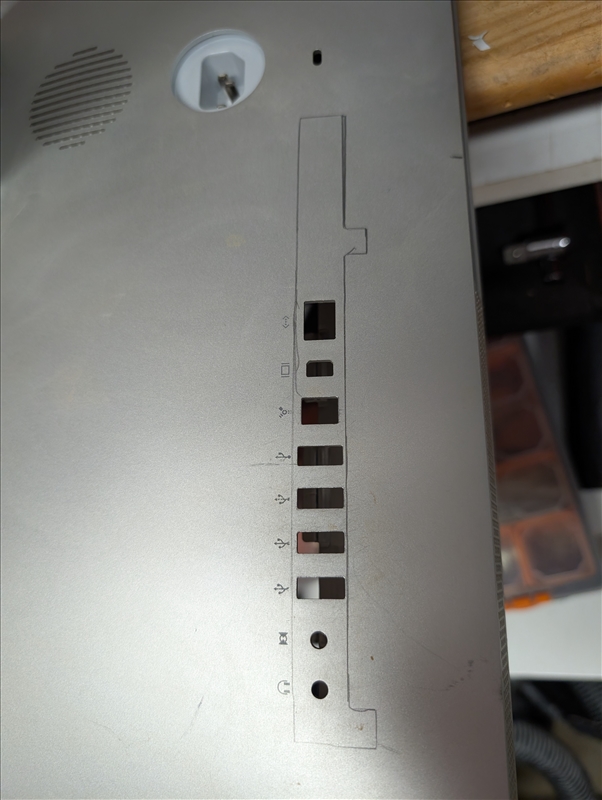

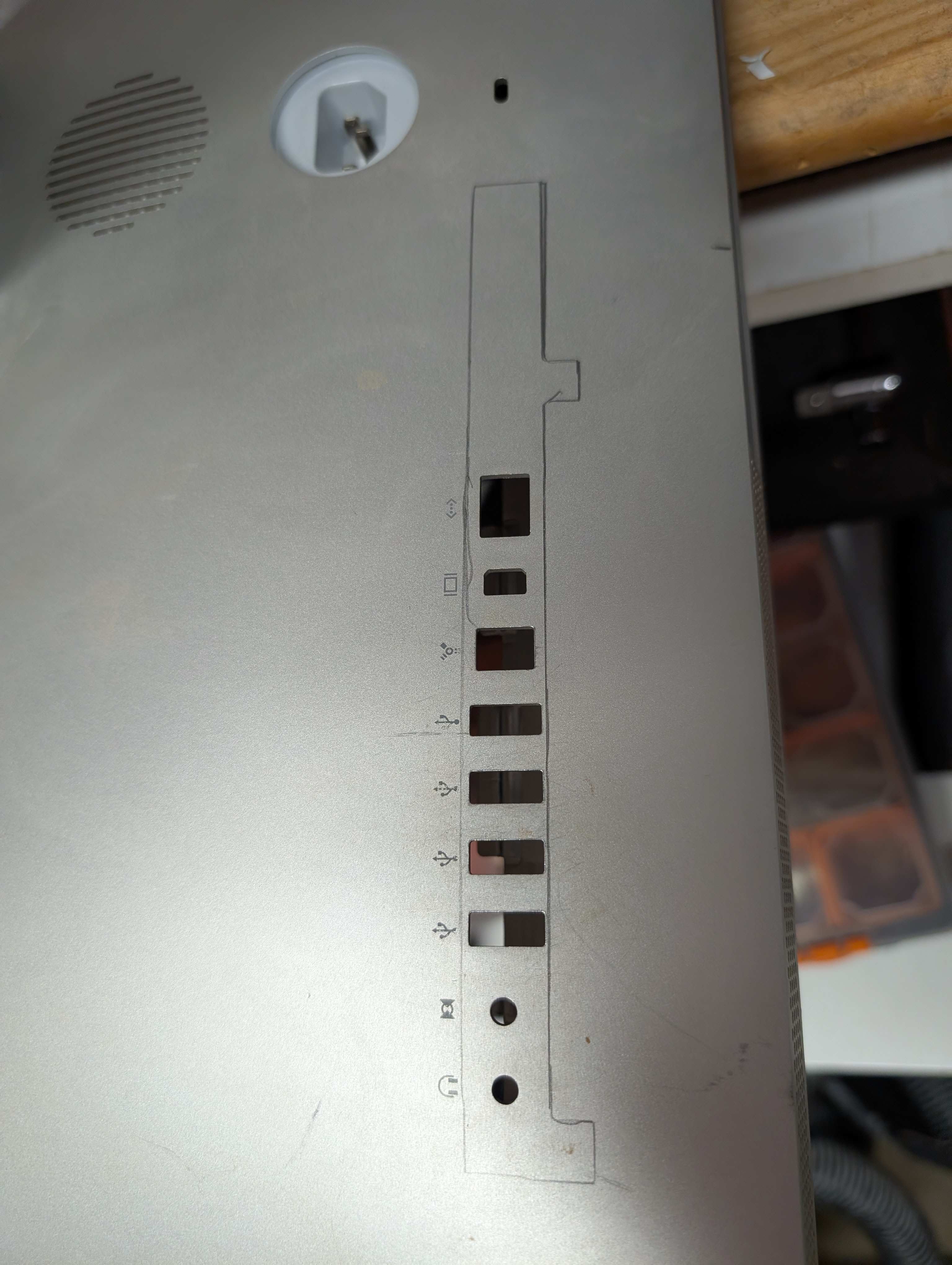

On préparer la découpe et on sort la scie sauteuse

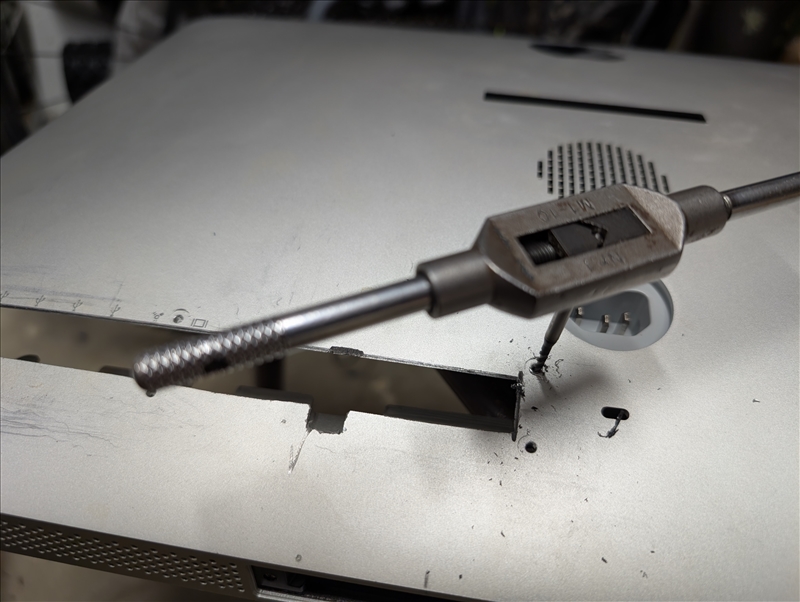

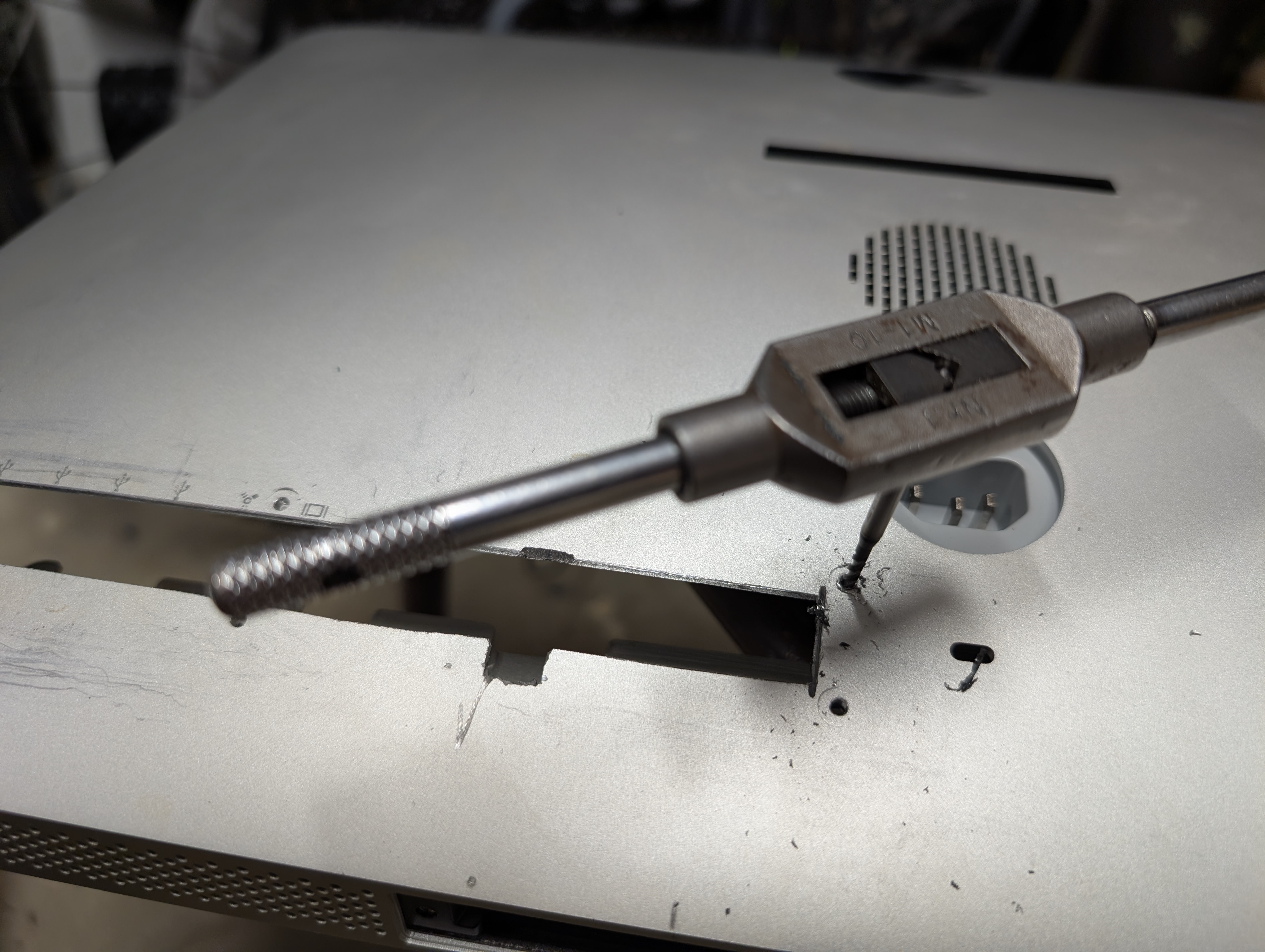

Des petits taraudages M3 ça fait toujours plaisir.

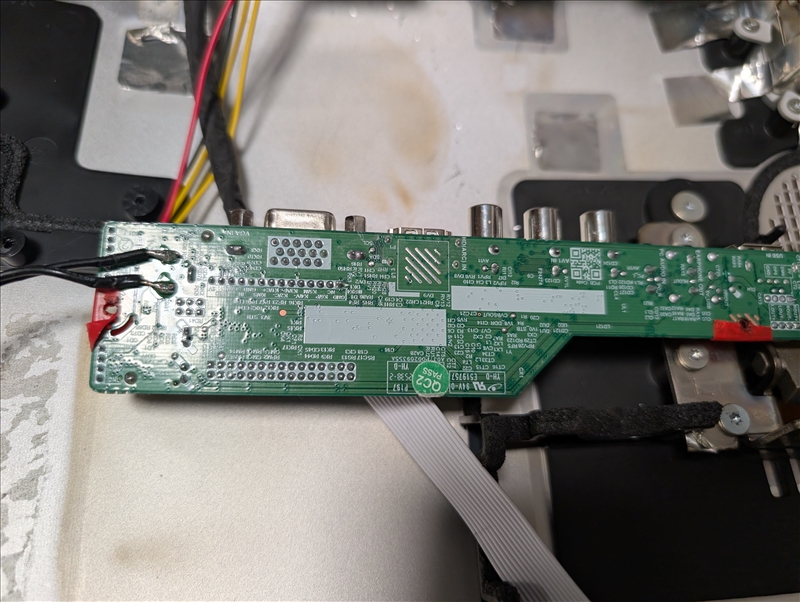

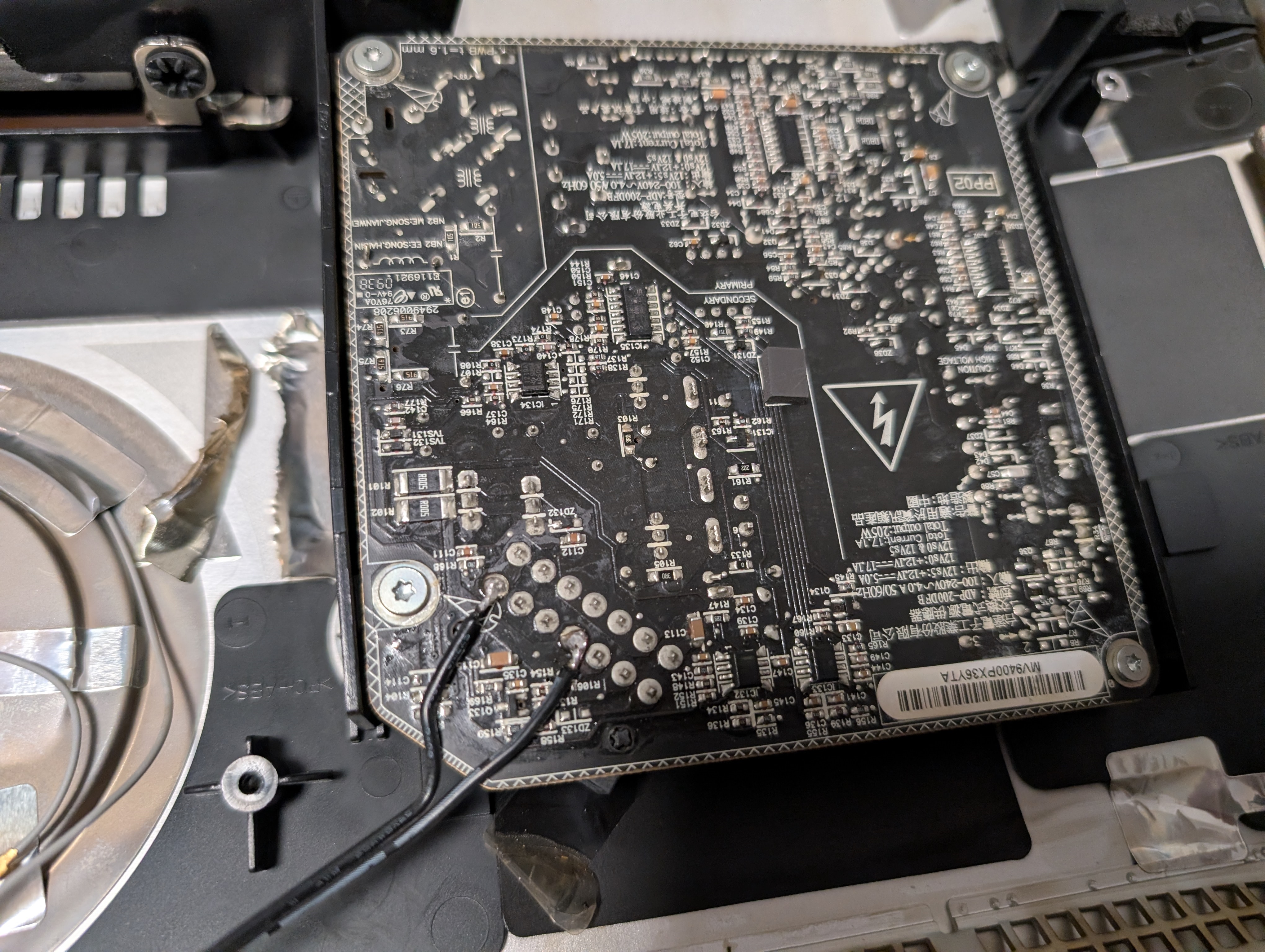

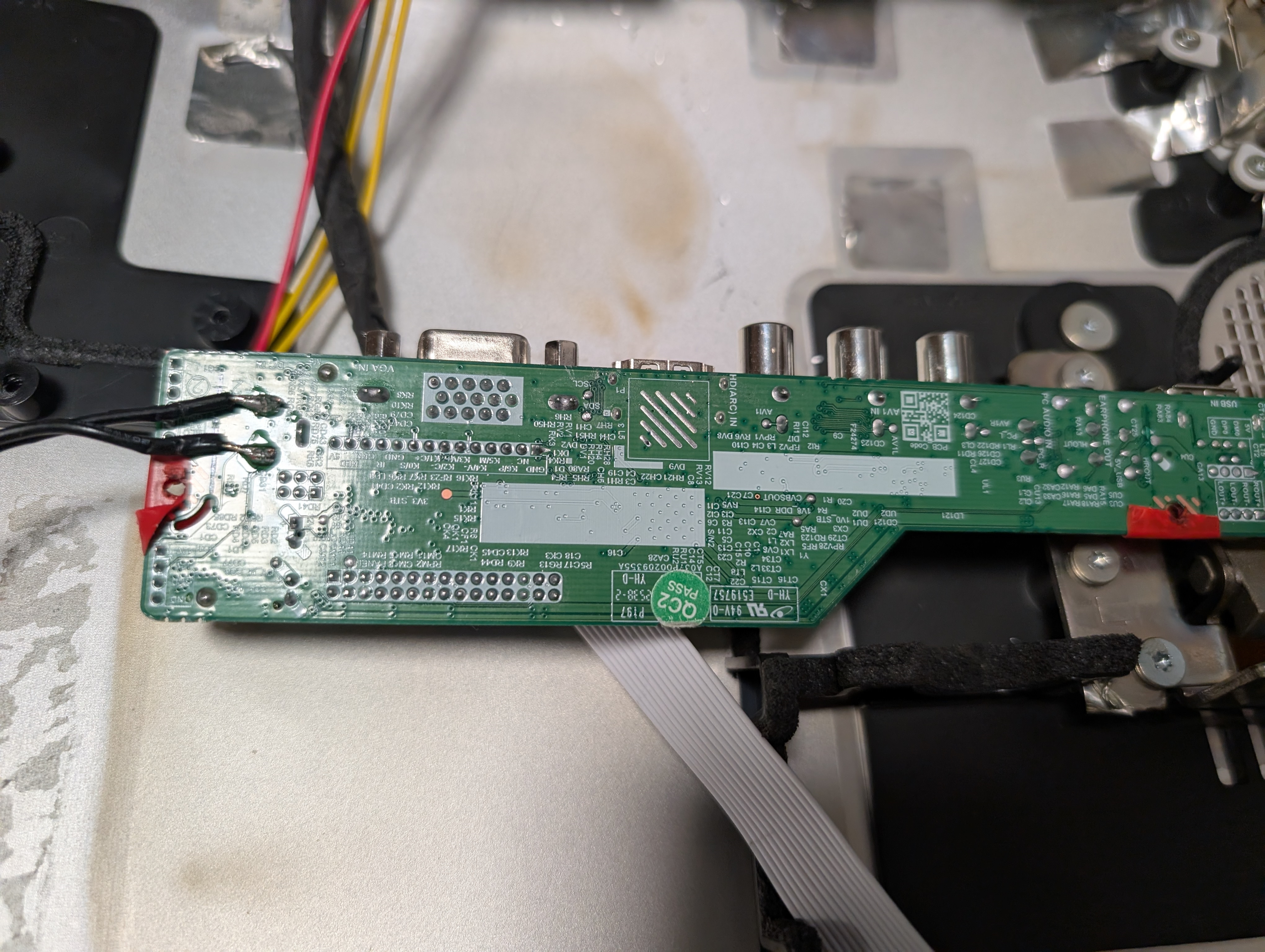

Hop soudure pour l'alimentation

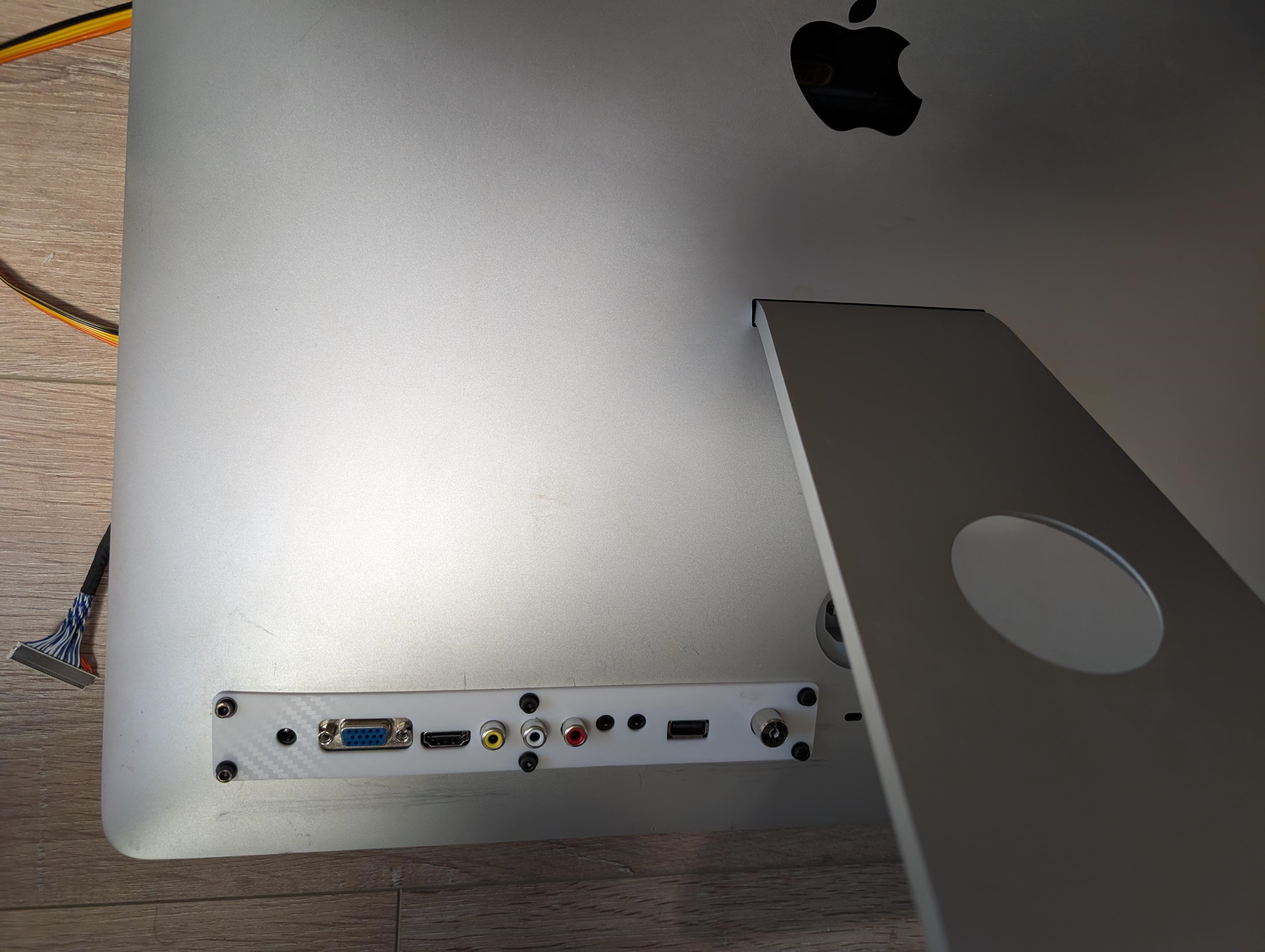

Petite vue de l'arrière de l'imac avec la platine sur mesure en impression 3d

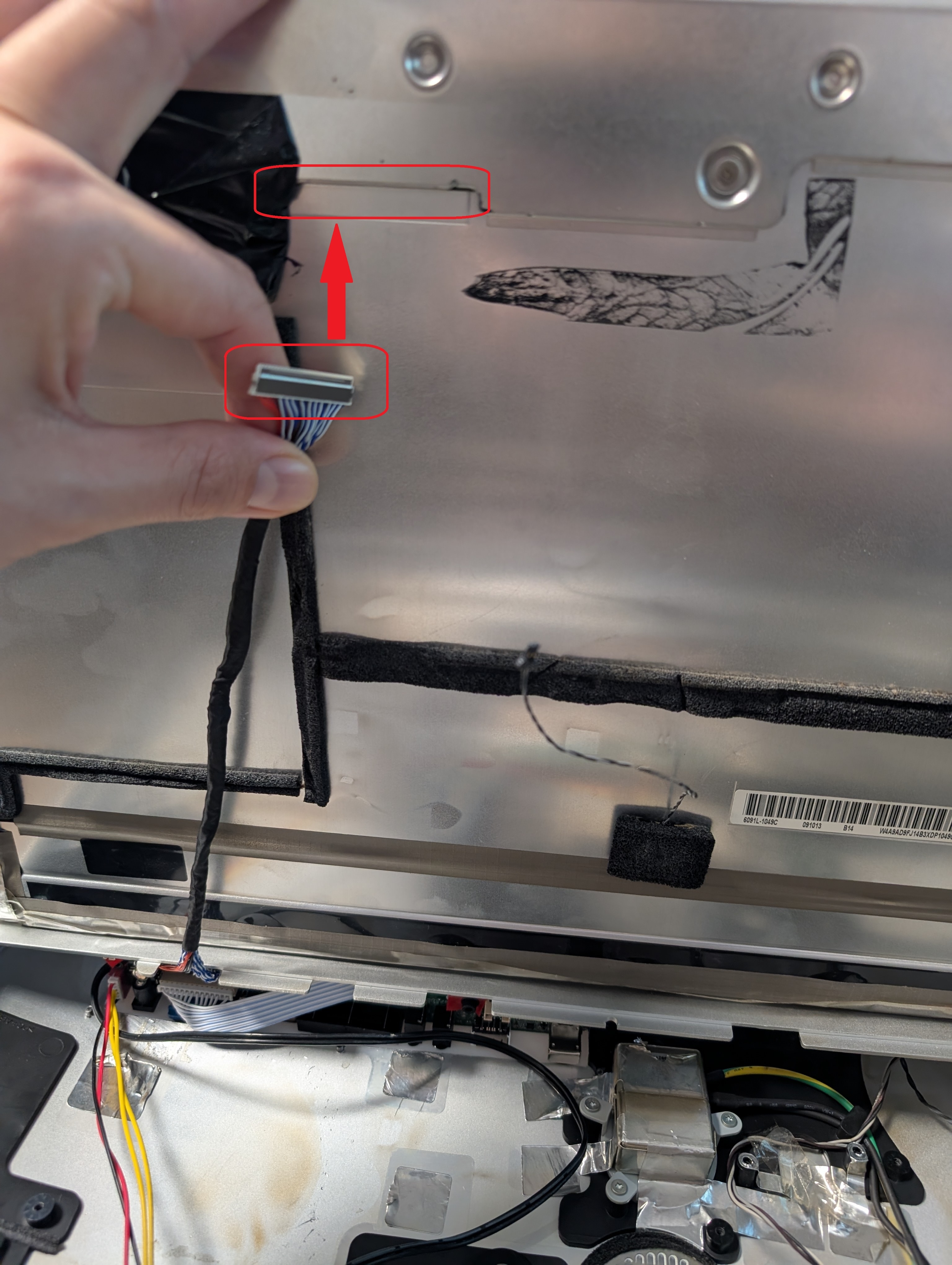

Non vraiment ça se présente bien, il me reste à brancher la dalle en place pour ensuite voir comment fixer les circuits imprimés de l'inverter et les boutons mais là c'est le drame

La boulette, il me manque au moins 5cm (that's what she said ) pour brancher la dalle en mettant la carte en bas de l'imac comme prévu.


J'ai des copains qui ont le même mac HS sans écran que je pourrais récupérer pour faire un découpe à un autre endroit, mais ça me gêne, j'essaye de trouver le nom du connecteur pour trouver une rallonge.

Ça me laissera aussi le temps de résoudre un autre problème: la carte aliexpress a un connecteur pour les haut parleurs...à un autre format que les haut parleurs du mac, et je n'ai pas testé mais il me semble avoir lu que les haut parleurs d'origine ne sont pas amplifiés donc si je branche ça comme ça en bricolant un truc, que le résultat serait nul. On trouve les haut parleurs compatibles sur ali pour environ 7€, et je trouve ça cher pour ce que c'est donc je suis toujours en pleine réflexion.

Voilà c'était le fail du jour et l'avancée du projet.
Je précise que c'est vraiment un truc pour m'amuser, je ne sais encore pas vraiment ce que je vais faire du truc quand il sera fini.

Pour l'instant je crois que je pourrais remplacer le câble qui va de la carte à la dalle par ça
https://fr.aliexpress.com/item/1005006003404199.html (modèle sans terre bien évidemment), disponible en 30, 40 et 60cm (l'original fait 24cm, avec 40 j'aurais toute la marge nécessaire)

Pour les haut parleurs, la description de la carte de conversion indique qu'il faut des PH2.0 à 4 broches et donne ce lien
https://fr.aliexpress.com/item/4000910173553.html

Chouette projet

Je voudrais récupérer l'écran d'un veux Thinkpad pour en faire un cadre photo. Comment as-tu fait pour récupérer les références du kit à commander sur AliExpress ?

Dommage
Qu'est ce qui t'empêche de couper la nappe et la rallonger ?

Ce qui m'en a empêché c'est
1- le temps (j'ai vu ça juste avant d'ouvrir le topic)
2-la flemme. Si je trouve un truc tout fait pour moins de 4€ pas sur que je le fasse moi-même, je galère toujours à souder des fils entre eux en plus. Mais un coup de folie peut s'envisager.
C'est pas fini c'est juste en pause mais ça fait un moment que ça traine j'aimerais bien finir et ne plus avoir ce truc qui traine.

C'est selon la référence notée à l'arrière de la dalle.
La conversion est plus populaire pour les modèles 27 pouces 1440p mais bon j'ai pas choisi ce qu'on m'a donné.

J'adore!

Au final tu gardes la CM d'origine?
J'ai pas compris le test avec Linux Mint.

la carte mère d'origine est morte, elle est passée à la déchetterie depuis un moment. C'est maintenant un écran avec entrée HDMI, VGA et RCA. Je n'ai pas essayé de brancher une antenne pour voir si je peux capter la tnt.

Franchement, vu le temps que tu passes à chercher des refs à 4€ et à poster sur HFR, pour notre plus grand plaisir, t’aurais déjà pu rallonger les fils un par un.
Prends ton temps et soude.

j'ai passé 30 secondes pour trouver la ref. J'ai pas envie de me faire chier à souder, c'est pour ça que je vais pas me faire chier à souder.

Bon. Mise à jour du truc. Sans que je comprenne pourquoi l'alimentation du mac sur laquelle je prenais le 12v ne fonctionne plus. J'en avais une d'avance, je la teste elle fonctionne, je la soude elle ne fonctionne plus. Je suis fatigué j'en ai marre. Pourquoi la première a cessé de fonctionner aucune idée mais j'ai grillé la deuxième de la même façon. J'ai plus aucune tension en sortie et j'ai testé la continuité j'ai pas mal de court circuits entre les différentes broches du connecteur de sortie (où j'avais soudé mes deux fils). Ça me gave puissance 15. J'avais juste mon connecteur plus long pour le dalle à brancher et identifier droite gauche sur les haut parleurs et c'était bon et là ça fait de la merde.
En faisant des tests j'ai fait un peu de fumée un gros clac et sauter un disjoncteur avec l'alimentation d'origine (et je me suis fait un peu peur)
