Reprise du message précédent :
J'aimerai également faire imprimer des poignées en caoutchouc souple (actuellement je les fait en PLA recouvert avec de la suédine autocollante), mais tu ne penses pas que le TPU soit justement trop souple pour cette application ?

PS : en tout cas si tu connais un site qui fait de l'impression avec un matériau en particulier à utiliser pour ça, je suis preneur.


Il commence à avoir une sacrée gueule ce volant


le seul que je connais c'est weerg en HP TPU MJF exemple : https://youtube.com/shorts/hSEY5lwt [...] RWeShEE9Ol , mais c'est gris, donc obligé de couvrir avec de l'alcantara ou meme du simicuir, sinon j'ai vue cette méthode : https://www.youtube.com/watch?v=1A8YrTL5OJo

et sinon le tpu il y  toute sorte de souplesse et aussi ca dépend comment tu le remplis


avec le logo c'est mieux mais pas encore fini



vidéo du Dpad (plutot de l'encodeur) en fonctionnement : https://www.youtube.com/shorts/t6FSla0b1IQ

respect

prochaine étape de mon cockpit, bass shaker devant et derriere

whaou superbe !
quel budget au total par curiosité?
Et quel poids/diametre pour la roue?

• Alors :

on va l'appeller la Licence (fichier projet 3D, pcb): 45 €
Carbone Plate : 140 €
7 xentretoise M5x20 (achat de 20) : 12 € (50cent piece)
Plexiglass avec logo : 20 €
PCB (j'en ai pris 5 pour un total de 168 € / 5 = 34€ sachant qu'on peu en commander un minima de deux et ca reviens plus cher) donc : 34 €
8 encodeur PEC11H-4015F-S0016 : 24 € pour 10
1 funkyswitch  RKJXT1F42001 : 9 €
10x bouton poussoir micro switch omron B3F-4055 (achat de 100) : 13 € + 9 kit microswitch avec les keycap sur amazon
impression 3D HP MJF JLCPB (toute les pieces) / 180 €

*****weerg soft touch plus de 400€ si toutes les pieces, je pense faire chez eux que les poigner a ce qui parait leur peinture soft touch donne un aspect lisse et doux au toucher.****

ecran vocore 5" : 50 €connecteur aviation GX12 : 1 €
fourniture vis/connecteur electronique / grosso modo 30 €

Total 555 € hors quick release si je dois ajouter le hub et qr et paddle module fanatec = 925 € (si palette non fanatec = +:- 780 €)

@sam
Ah ouais, je comprends mieux ton idee concernant le combo croix directionnelle et logo.
Je n avais jamais vu comment c etait fait sur le volant fanatec.

La douille fanatec et son qr a 200 balles

Ca fait tout de même un joli budget,
Le resultat à l'air très stylé, mais je ne crois pas etre assez fan de ce volant pour me motiver

si t'es pas fan, c'est claire il ne faut pas le faire

pour le prix tu peu faire toujours moins cher par exemple :

on va l'appeller la Licence (fichier projet 3D, pcb): 45 €
Carbone Plate : 140 €
7 xentretoise M5x20 : tu les imprime en 3d (c'est tres solide)
Plexiglass avec logo : 20 €
PCB : 35 €
8 encodeur PEC11H-4015F-S0016 : 10 pour 11 € chez amazon (ceux utilisé pour les montage arduino, mais tu n'auras pas le meme click
1 funkyswitch  RKJXT1F42001 : 9 € (ca c'est optionel si tu le veux ou pas sa réduira au pire 10 €)
10x bouton poussoir micro switch omron B3F-4055 + boutons : 9 € pour 80 microswitch + buton (moi je voulais des omron, mais les autres fonctionne tout aussi bien)
Gx12 : 1€
Vocore : 50 €
les pieces en 3d tu achete une bobine de filament en pla-cf a max 50 €
fourniture vis/connecteur electronique / grosso modo 30 €

ca te fait un total de : 391 € et y a sûrement moyen de faire moins cher, si t'es patient et aliexpress


Merci pour le retour sur les coûts

j'ai imprimer une partie en tpu, j'avais que du blanc et ma foi c'est agréable au toucher il fait effet caoutchouc, le seul endroit ou il se plie c'est la ou il y a les creux, donc si on remplis dans le stl les endroits creux, la pièce reste rigide (ils sont creux pour diminuer de la matière en mjf et payer moins cher) par contre impossible d'enlever les ligne d'impression lié au fdm, donc obligé de recouvrir d'alcantara ou de cuir, je vais test pouvoir





je sais que j'avais du Eryone tpu black qui imprimait "satiné" mais il faut le faire a haute température si je me souvient bien

on le vois ici sur le bed c'est du Eryone black Tpu et celui en main du pla qui a warpé comme pas possible



on voit l'effet rugeux satiné un peu comme du Nylon-Carbon

bordel j'ai trouver les boutons d'encodeur a pas cher et a la bonne taille !!! sur Etsy en alu anodisé, j'aurais du regarder avant d'acheter ceux de simrep qui sont trop grand (30mm vs 26mm)


Pour lisser le TPU il n'y a pas un solvant dans le quel tu pourrais tremper la pièce ?
Comme l'acetone pour l'abs.




Je vais essayer voir ce que ca donne

franchement le P1 Sim eau rouge je l'ai trouver moyen, pour le moment les volant Pokornyi sont vraiment intéressant

voir le test ici : https://www.youtube.com/watch?v=XFTpC4YhRJ0
il l'ouvre vers la 13eme minutes

les Pokornyi ont clairement de la gueule et plutot bien finit

petit dessins en cours...



la question se pose de quelle rotary encodeur utiliser et ou le placer coté ecran ou poigné... (plus simple coté écran je suppose)



elma ? les burns sont trop leger, sur le bmw l'encodeur semble etre dans le gripe

Edit :

bon un mec (fr) la deja fait mais faut voir s'il veux partager les fichiers

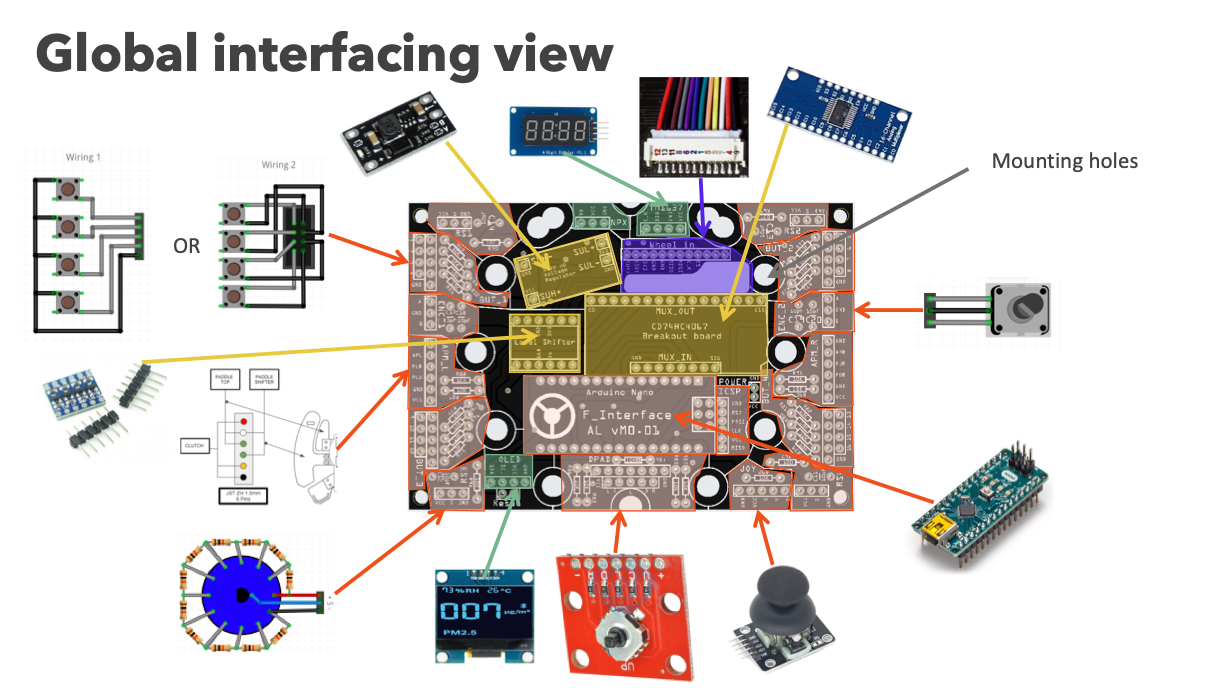

pour ceux qui veulent utiliser un volant diy sans devoir passer par le cable usb sur un empattement fanatec et utilisé directement leur connexion, il y a se mode basé sur un plus ancien que j'ai trouver avant et finalement tomber sur ce dernier :

Connexion jusqu'a 24 butons, 2 encodeur, 4 commutateur rotatif, palette au volants, ecran lcd, segment ou oled et les rgb individuelle !

https://github.com/Alexbox364/F_Interface_AL

c'est une carte avec des soudures traversant, donc assez facile a réalisé, on peu se basé sur la carte pour faire son propre design pour etre propre et n'avoir aucun cable (enfin le moins possible)



si je ne dis pas de betise, vue qu'il est basé sur celui de Ischar : https://github.com/lshachar/Arduino_Fanatec_Wheel

tu peu calibré le volant sur la base comme avec l'original.

Soit j'ai pris des pcb pour tester

Car j'ai demander a Asetek si des volants DIY pouvais passer sur leur base, ils réponde il faut qu'ils ont la spécification usb 2.0....  ca reste vague tout ca, soit j'a dis que le simagic ne passe pas, ils m'ont répondus qu'ils ne savent pas tout tester et donc qu'ils ne peuvent rien affirmé....

Car ca aurais été intéressant de faire ses volants usb et tout mettre dans l'axe

pour ceux qui on un dashboard et veulent un support pour leur base fanatec ou simucube : https://www.printables.com/fr/model [...] -magnet-ho

J’ai suivi la méthode roots pour mon petit dashboard.
C’est un ancien smartphone Alcatel Idol avec un écran qui fait dans les 6 pouces.

Mais le vrai côté roots c’est comment il est fixé à mon simucube.

J’ai fait de la récupération en utilisant une barrette quotidienne d’un vieux semainier (pour les médicaments donc)

Je ferai des photos demain, c’est trop technique pour l’expliquer « avec des mots »

bon on test le rotary encodeur, meme si sur celui de Fanatec c'est un encodeur optique, la c'est un bete ec11 tout leger, je vais voir pour prendre ddes elma : https://www.youtube.com/shorts/OpNzfCLaRUs


J'ai plus de 50 heures de roulage en Simrig SR2... c'est une tuerie, je peux plus m'en passer. Surtout en combo avec la VR.
L'installation est assez simple, malgré les 2 profilés de renfort à rajouter sous le chassis.
Le résultat final est clean, hyper discret. Y a pas de gros boitier avec les cartes de gestion, comme c'est le cas par exemple pour les pt actuator ou les RS mega +.
Le logiciel est ultra efficace, complet (compensation VR, effet ABS, patinage, vibreurs...), on peut vraiment affiner voiture par voiture en quelques clics. Et mis à jour régulièrement pour améliorer et prendre en compte les nouveaux jeux.
C'est une petite équipe familiale derrière, ils sont hyper sympas et réactif. J'avais un bug de plantage sur une version récente, en 3 jours j'avais une beta pour tester un correctif, et le lendemain une MAJ pour tout le monde.
Si tu as un chassis spécifique, ils peuvent te faire un support sur mesure (par exemple moi c'est un F-GT Elite avec son cadre à la con en 100)
La vitesse et le débattement sont largement suffisant (plus que dbox), tu te prends de vrais impacts. Le tout dans un très bon silence, bien moins de bruit que des palettes !
Et le prix, certes pas négligeable, mais largement en dessous de la concurrence à prestations equivalentes.
Le seul point négatif, presque anecdotique, c'est la finition impression 3D des éléments d'habillage.

Merci pour ta réponse détaillée, malheureusement avec les délais je ne pourrais pas suivre ton conseil, j'ai commandé et déjà reçu le kit RS Mega+ venant de Hong Kong.
Je dois le tester ce week end si tout va bien.
Le fait qu'il n'y a pas les 4 gros contrôleurs sur le SR2 est un gros plus pour l'installation

bon on va envoyer a la découpe carbon




https://www.youtube.com/watch?v=DzkxUATWtRY

et le reste en impresion hp mjf

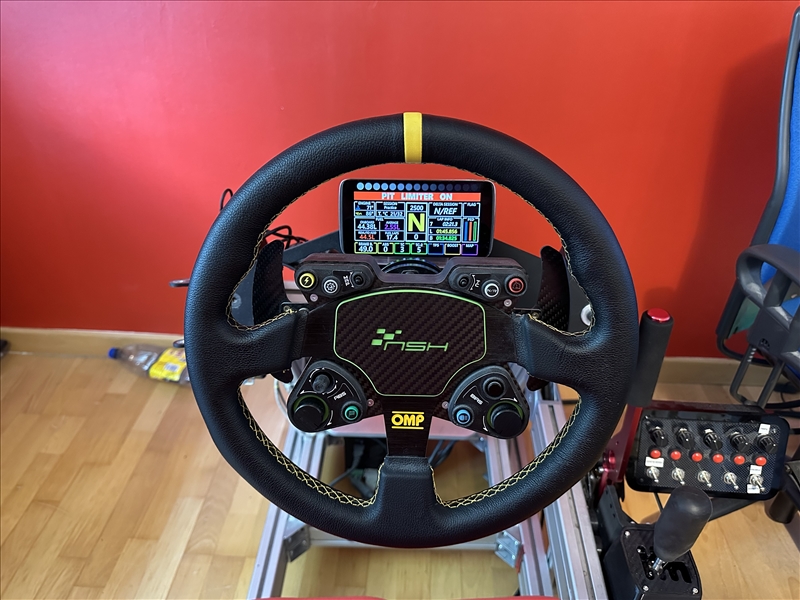

ahhh j'ai recus les parties imprimer em hp mjf (j'ai placer ma poigné gauche et la plaque de boutons, mais j'ai pas la photo de celle-ci avant), les encodeur en alu son en cours de dédouanement, j’espère les recevoir demain, mais a mon avis ca sera la semaine prochaine


Ça rend vraiment propre, super boulot !

whaou superbe!

Pourquoi le logo n'est pas sur la plaque ?
Magnifique sinon

Ca se choppe ou ce genre de logo Porsche

Y'en a sur ebay c'est 120/150€
Quand je vois que j'ai acheté 4 logos officiels BMW pour 20€ ...


Il l'a fixé sur un funky switch (c'est en gros ce qu'a fait Fanatec en mieux intégré [mais pas avec les mêmes moyens] sur son BMW GT4)

Ah ok pas mal !


il faut prendre le logo des porte clé



modification en cours, je vais voir pour utilisé des touche comme une manette et que ce soit le plus plat possible, mais faut que je change la pcb et la face avant de la plate, ou alors je met un logo porsche fixe et le funky switch derriere le volant comme ca il reste invisible (mais alors il sera utilisable seulement dans les menu)

J'ai meme pensé de mettre le fonky switch a la place d'un bouton


Superbe

Qr2 semaine prochaine ?

https://x.com/fanatec/status/1705212916620796304?s=20

Ca me parait être le meilleur choix pour pouvoir manipuler les paramètres d'arrêt aux stands en roulant, c'est ce que j'ai sur mon volant: un joystick 4 directions avec l'axe qui peut tourner. C'est la perfection pour bidouiller les "blackboxes" en roulant. Avec un bouton en bonus pour valider (mieux qu'appuyer le joystick à mes yeux).

Sinon vos conneries de DIY poussé + les rig dynamiques çà m'a fait découvrir le projet SFX100 ... Et j'ai bien envie de monter progressivement tout çà ... en scrutant un créneau où les 4 servomoteurs nécessaires seront à un tarif moins débile (en fait leur tarif est relativement raisonnable en ce moment, mais la manière dont les usines chinoises gèrent leur stock fait que tu te tapes 4x les frais de port, et là c'est n'importe quoi ... même si j'ai chiffré le projet dans les 1600 euros ce matin même avec ces frais de port abusifs).
Je pense préparer la partie mécanique et la partie Arduino assez rapidement, avec les impressions 3D. Et commander les moteurs dès qu'ils sont "abordables" (je n'ai pas la possibilité de faire transiter clandestinement les moteurs dans un container comme pour le moteur de mon DD Simucube ce coup ci )


tu a le projet de Lebois Racing SRT80


Très juste.
On arrive globalement dans des tarifs équivalents, mais l'idée d'avoir un "pack" avec ses partenaires chinois permet de limiter très largement la galère du sourcing. Et en plus on est sûr que tout est compatible avec le projet.

Ca sent le craquage cette histoire

edit: en plus c'est compatible avec mes simulateurs préférés (on va faire de l'ETS2 avec le mouvement de la cabine du camion   )

Ça a l'air cool. Mais le premier résultat Google dit que ça marche mal sur rf2
https://djustou.wordpress.com/2020/ [...] e-sfx-100/
(la personne n'a fait qu'un essai sur rf2). J'aimerais ben essayer, ça et la VR.

J'avais parlé de mon écran pour Simhub en version roots/manouche

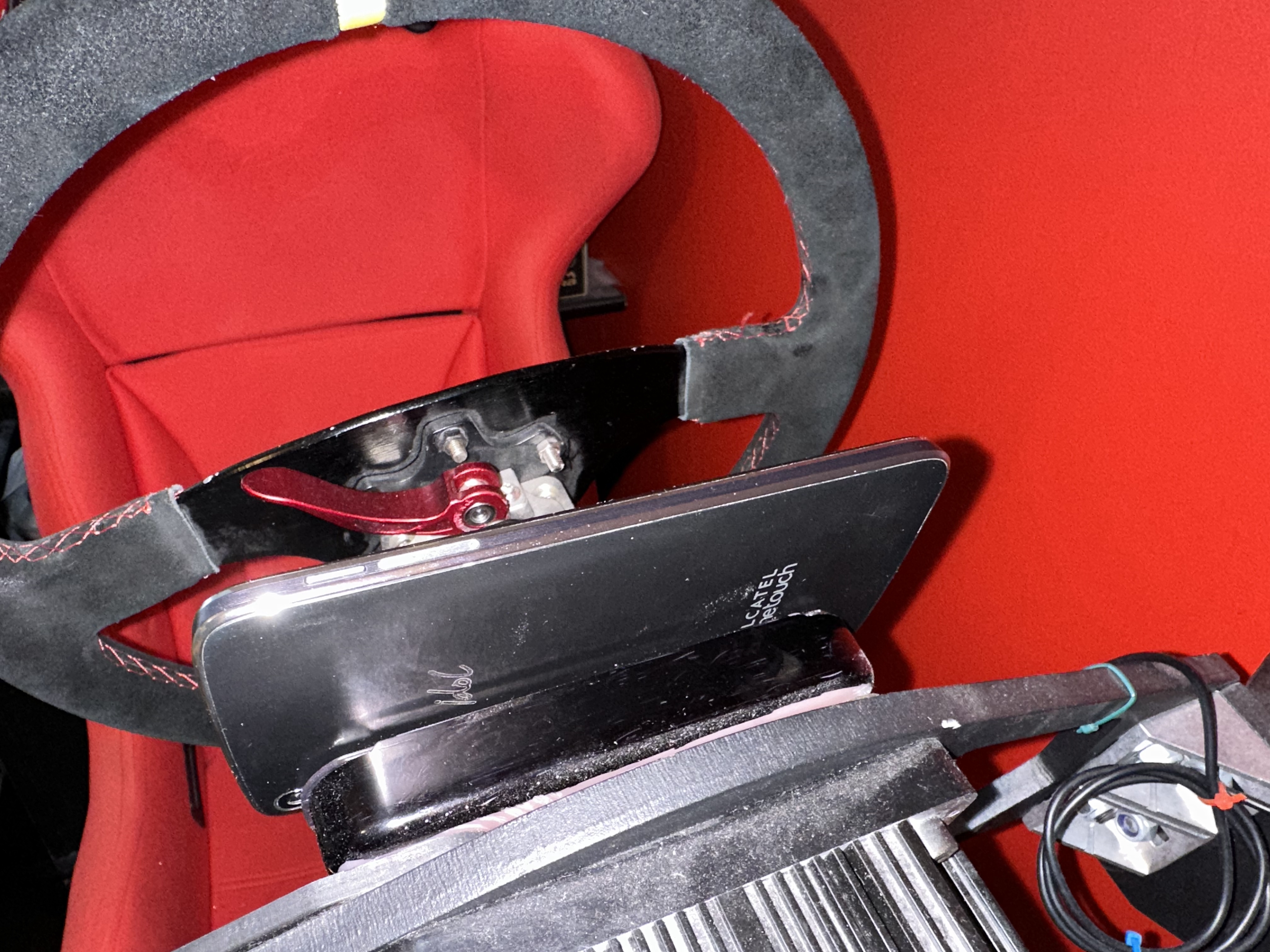

Alors voici l'animal:

Là il est éteint, il faudrait que je lance un jeu pour afficher le tableau de bord pour une autre photo.

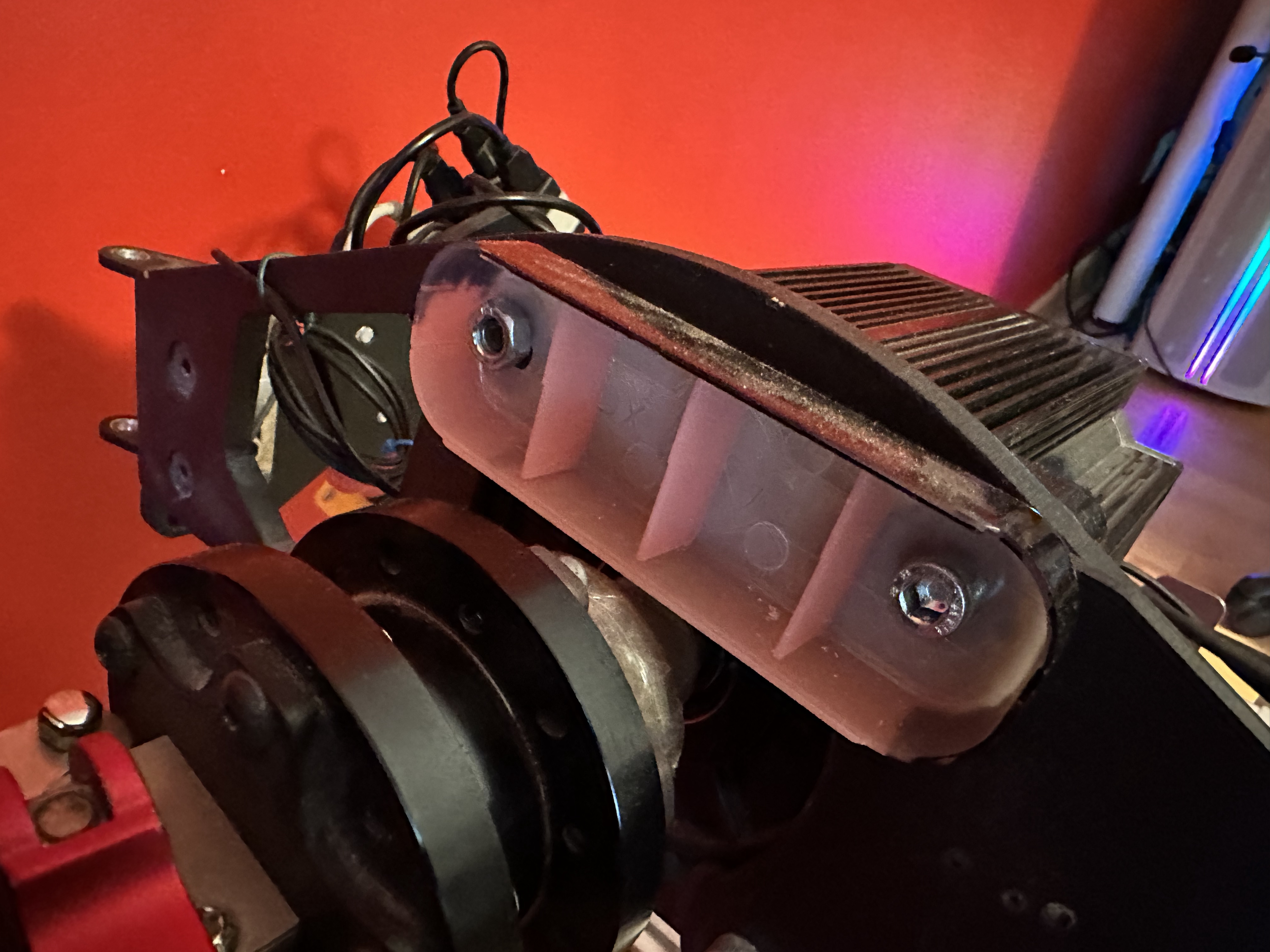

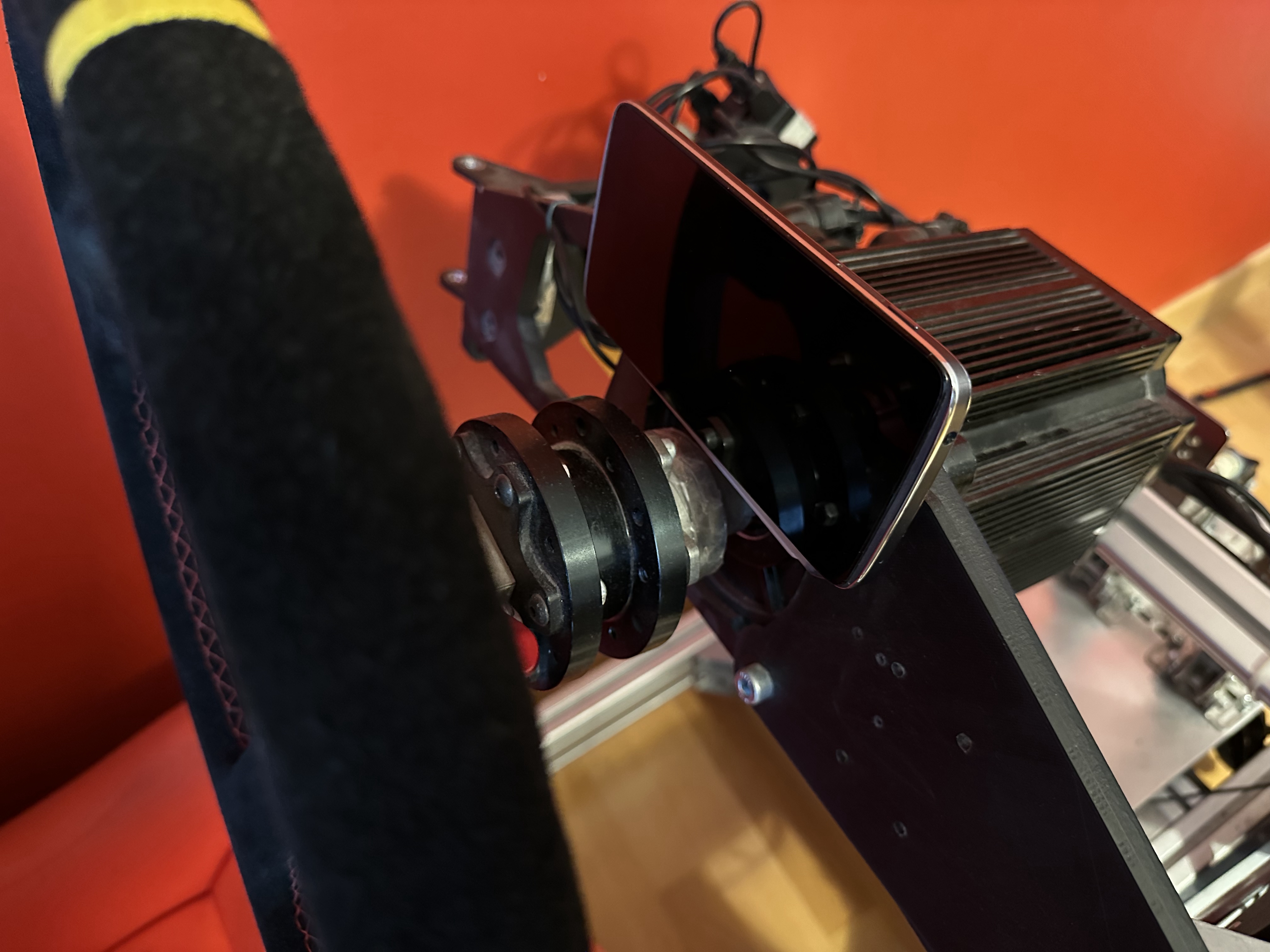

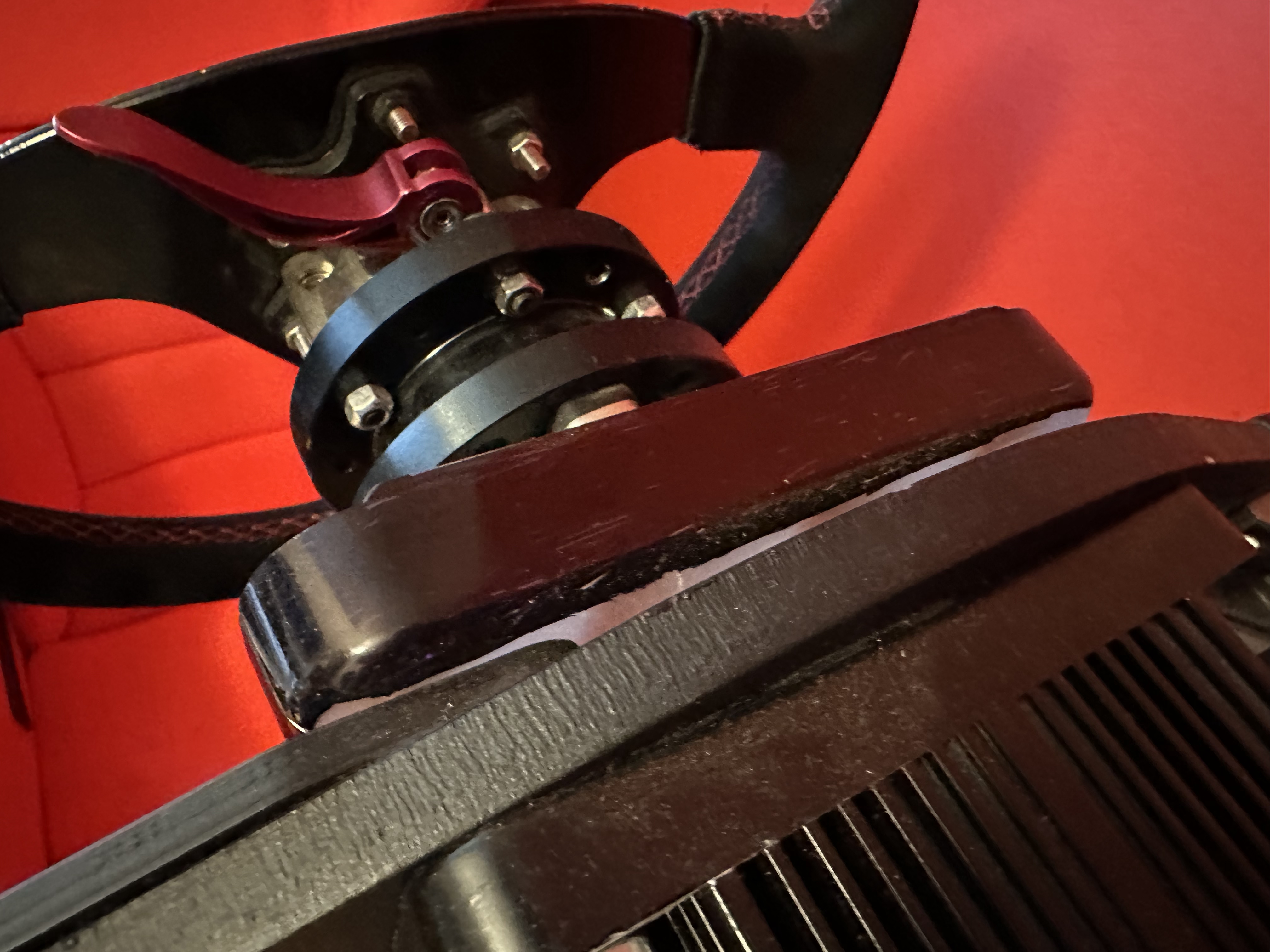

La fixation est relativement simple, elle reprend les points de fixation du volant sur le rig (montage frontal du moteur)

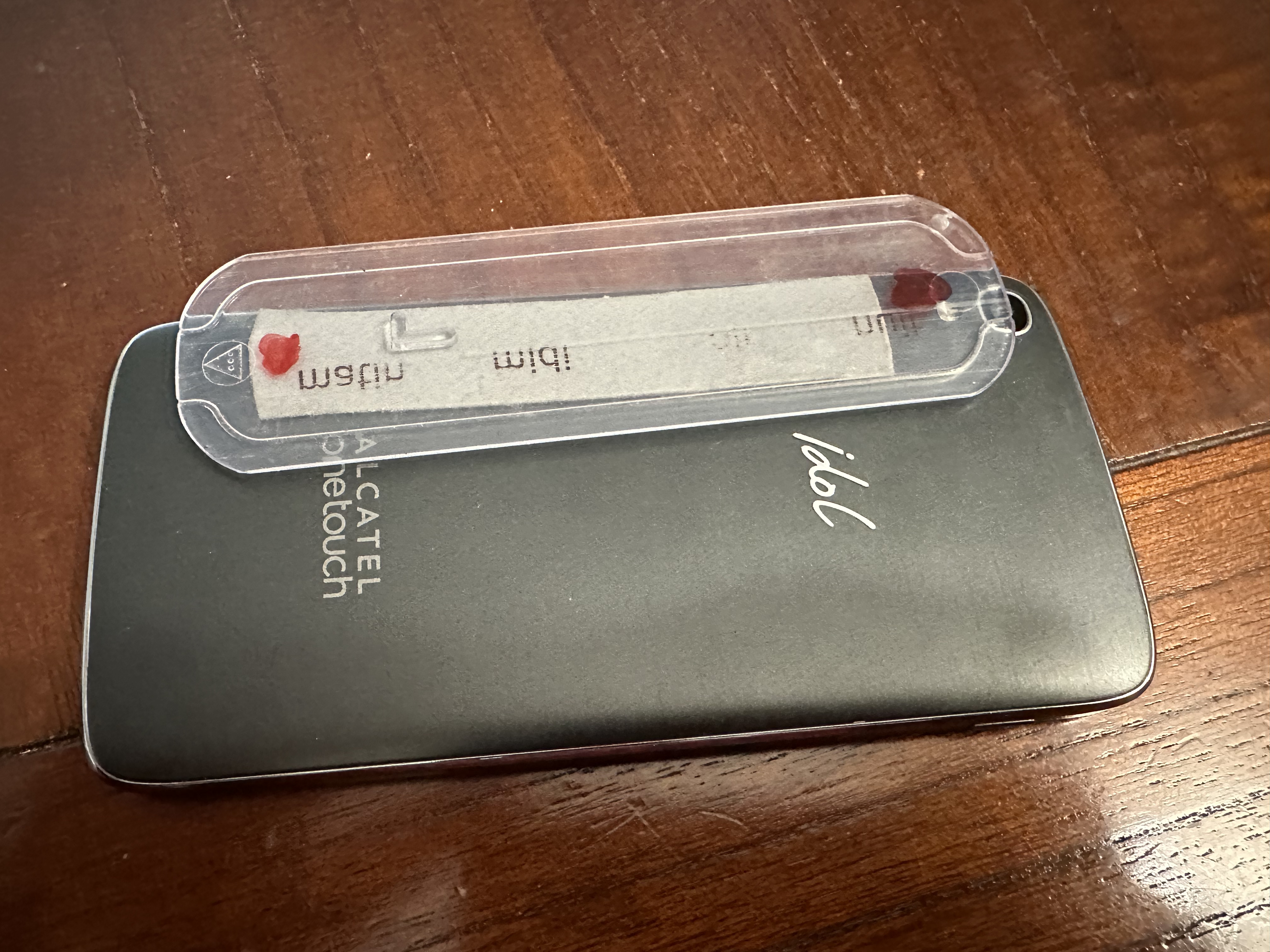

C'est avec une barrette quotidienne d'un semainier pour les médicaments. J'en ai une tétrachiée au cabinet, j'en ai sacrifié une pour la bonne cause.

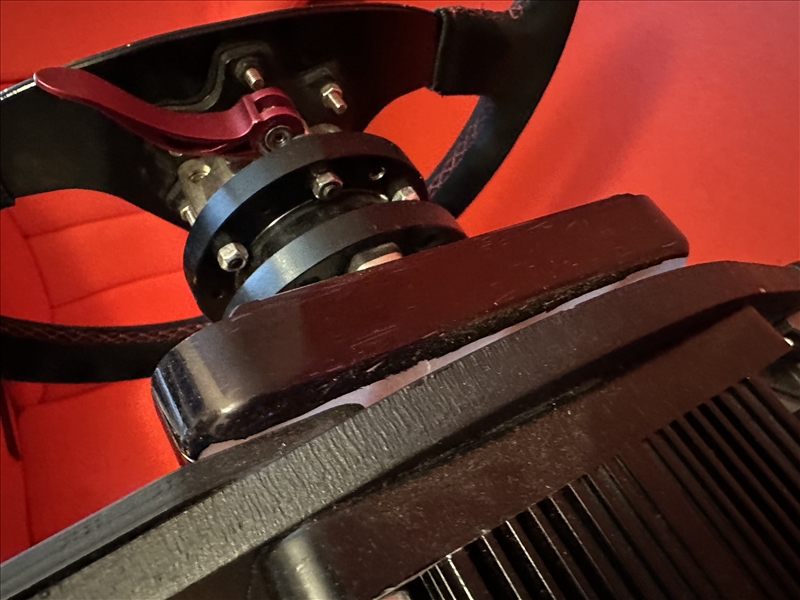

Et comme vous voyez, j'ai glissé avec la perceuse au moment de percer la boîte. Mais la magie de cette fixation est de l'autre côté.

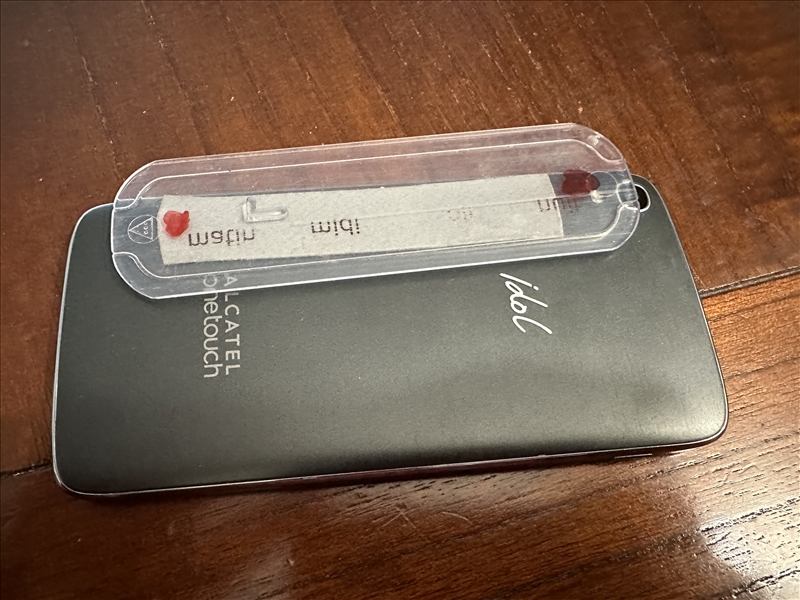

J'ai tout simplement glissé le couvercle de la barrette en place avec un gros double face, et j'ai juste eu à appliquer le dos du téléphone droit.

Un petit coup de marqueur indélébile pour la couleur

Et j'ai juste à le glisser pour le mettre en place ou le retirer.

L'Alcatel Idol a l'avantage d'avoir un grand écran et une super batterie. Du coup même avec le faible courant envoyé via le hub accroché au rig je n'ai vraiment aucun soucis de batterie quand je roule.

EDIT:

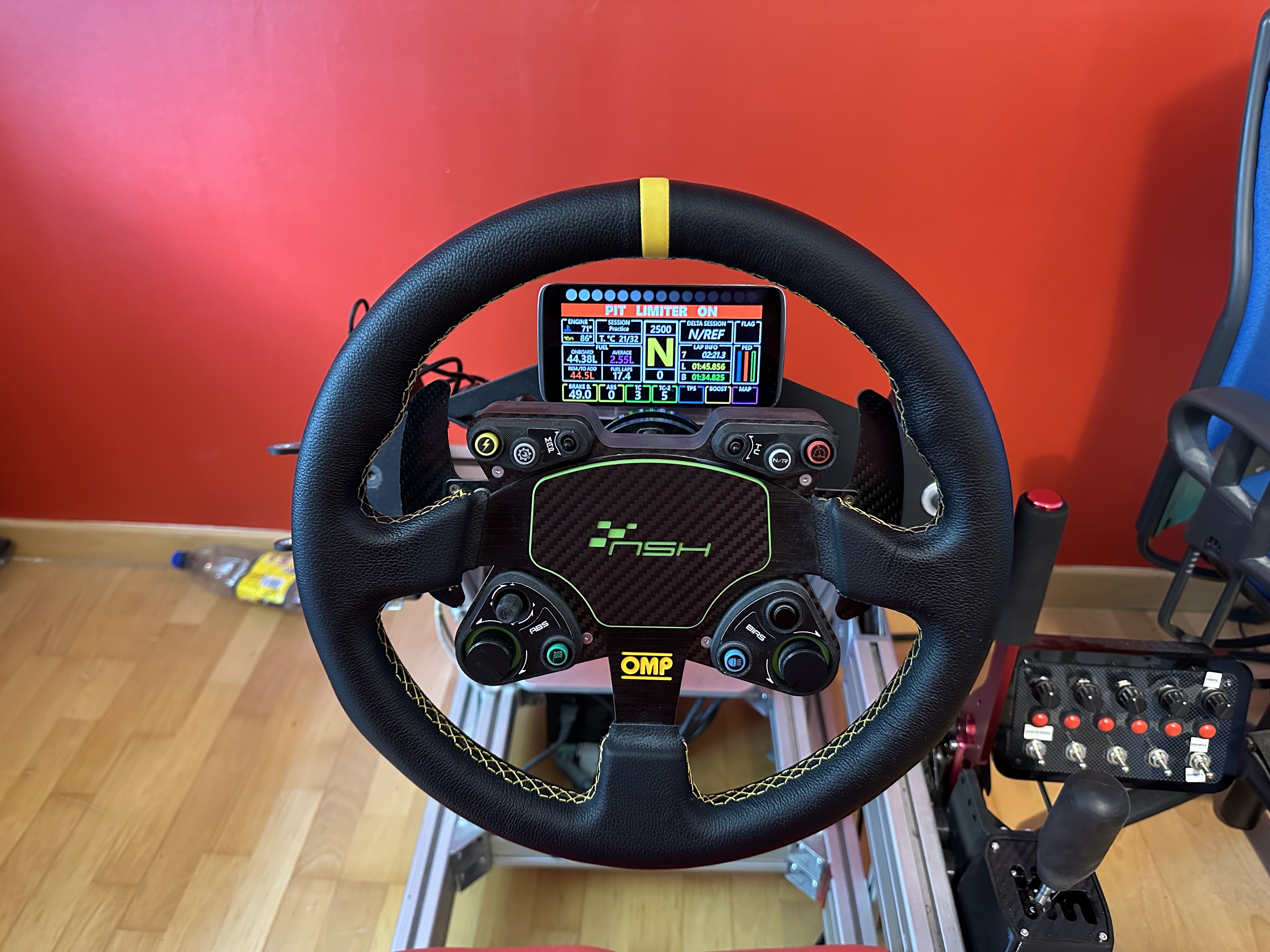

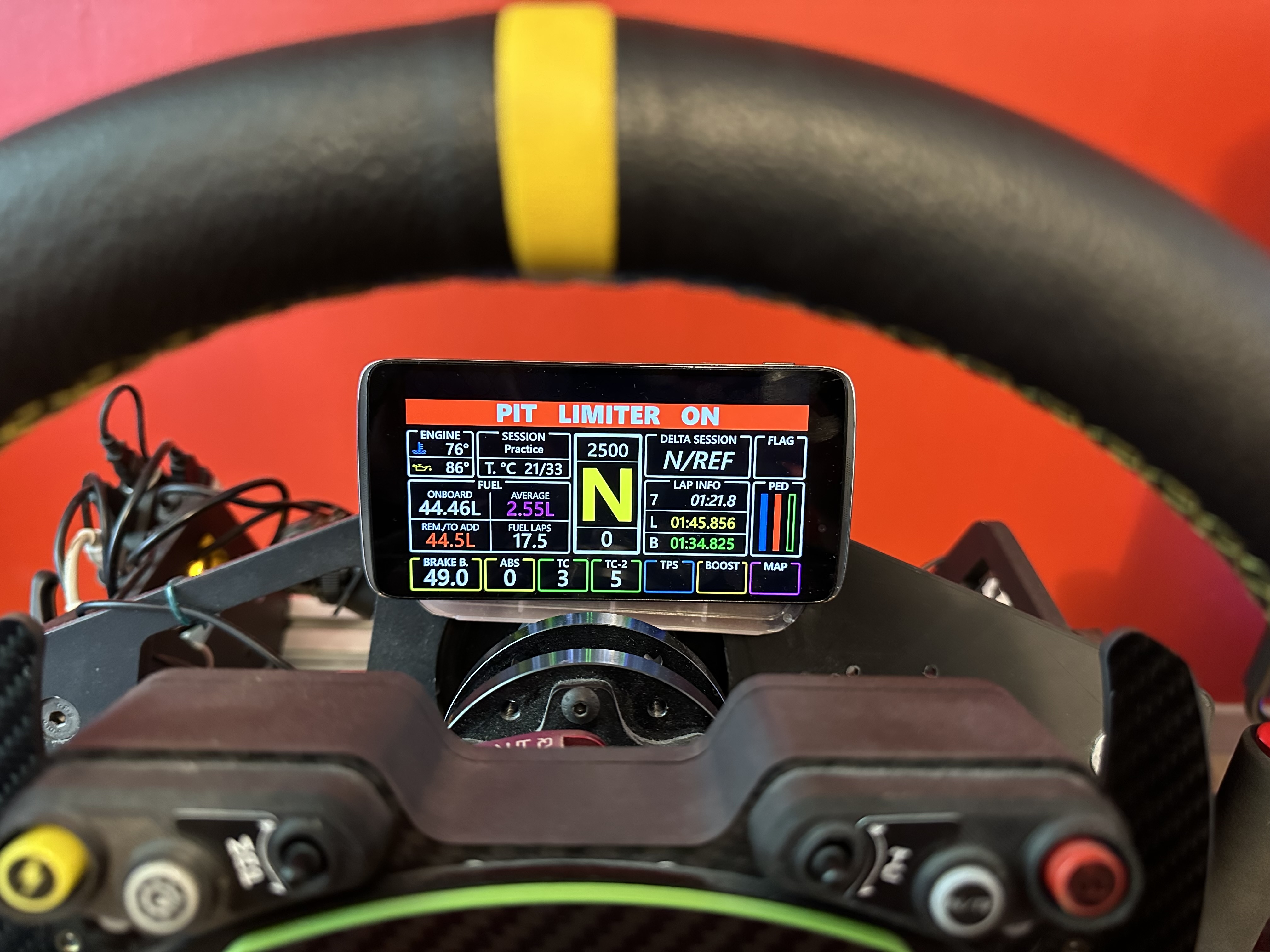

2 photos du dash allumé

La bouteille par terre c'est la cale pour ne pas cogner le mur quand je range le rig dans le coin


je comprends, j'avais aussi identifié le kit RS MEga+
Mais pour moi les gros contrôleurs c'était un critère de rejet. Je voulais un truc clean.
Aussi le software de simrig est aux ptits oignons.
Et enfin pas de surprise sur les taxes avec le SR2.

Dans tous les cas tu vas kifer. Tu as pu installer ?
