Reprise du message précédent :
Ouais, on dirait bien

Pour le pinout de l'ATX 24 pins : https://fr.wikipedia.org/wiki/Bloc_ [...] tation_ATX

Sur un ventirad fanless, comment la cm détecte le ventilo ?

Dans le bios tu peux désactiver la détection des ventilo. Au premier allumage c'est bien souvent obligatoire effectivement sinon message d'erreur "no fan" ou "cpu fan error"

Les boîtiers fanless pour le NUC 11 sont dispo sur LDLC https://www.ldlc.com/informatique/p [...] 01224.html


ce n'est pas toujours le cas, sur ma carte mère je ne peux pas
en revanche, il est possible de mettre n'importe quoi comme ventilo et de le mettre au minimum.

Ou une résistance

Perso je n'ai rien eu de spécial à faire sur ma config.

Salut à tous.

En attendant de recevoir la nouvelle 24ATX, je pense m'acheter un onduleur pour protéger mon alim (des coupures de courant, des surtensions EDF etc). Je ne sais pas si c'est la cause de la mort de mon alimentation, mais ça ne doit pas pouvoir faire de mal.

Sachant que mon alimentation fait 200W je n'ai pas besoin d'un gros onduleur. Auriez vous des modèles à recommander, pas trop gros et silencieux ?

J'en ai repéré au format multiprise sur Amazon qui ont l'air pratiques.
https://www.amazon.fr/dp/B082TGFYFH [...] UTF8&psc=1

Coupures longues ou micro- coupures ?

J'ai plutôt des micro coupures la plupart du temps.

Onduleur => APC

Vous me remercierez plus tard


J'ai mis ca chez mon frangin => https://www.amazon.fr/Tecnoware-750 [...] 72031&th=1

Très content pour sa part, par contre faut pas espérer taper plus des 250w dessus sinon ca bip directement.

Merci pour vos réponses.
Et pour un PC qui consomme moins de 200W (pas de carte graphique, je suis plutôt dans les 160W Maxi) + écran + imprimante laser, il faut compter combien de Volt.Ampere ?

Et Eaton c'est une bonne marque ?

Eaton a racheté MGE il y a quelques années. C'est ok (mais APC est un poil mieux réputé).

Direction topic des onduleurs => https://forum.hardware.fr/forum2.ph [...] w=0&nojs=0

J'aurais du me douter qu'il y avait un topic dédié.
Merci, j'y vais

Salut à tous

Bon. Je continue à galérer avec mon alimentation HDplex ATX 160W cramée.

Je suis rentré de vacances, j'ai bien trouvé la 200W ATX (toujours de HDplex) dans la boîte aux lettres (la 160W n'existe plus). Je vais pour l'installer mais mauvaise surprise : le connecteur d'entrée n'est pas un 4 pins comme sur la 160W mais un 6 pins.
Et évidemment le connecteur de sortie de mon transformateur AC/DC HDplex 160W est à 4 pins.
Du coup pas branchable.

Bref je me retrouve avec un transfo AC/DC non raccordable sur l'alim ATX du même fabricant.
Et le transformateur AC/DC 200W est épuisé, pas moyen d'en acheter un.

J'ai un câble 4 vers 6 mais qui "inverse" la rangée du haut avec celle du bas, donc me met le 19V sur la rangée ou devrait être la terre.

La réponse de Larry

Bref, je vais devoir couper des fils et jouer du Wago et je n'aime pas trop ça.
Je ne sais pas si ça peut servir à certains.

Salut,
Je ne suis pas sûr de comprendre bien ton pb : le nouveau bloc DC-ATX 200W à certes maintenant un connecteur femelle à 6 broches :

au lieu de 4 sur la 160W mais sauf erreur de ma part, d'après le brochage du connecteur 4 fils de ton bloc AC-DC 160W, il doit se connecter sur les 4 connecteurs femelles les plus à droite de ta nouvelle partie DC-ATX 200W.
Normalement, tu as un câble mâle-mâle à 4 fils jaune/noir de 20cm :

qui fait le lien entre le bloc AC-DC et le bloc DC-ATX :

et dans ce cas, le brancher côté droit du nouveau connecteur 6 broches de ton nouveau bloc DC-ATX 200W, non ?

EDIT :
Cet enfer pour trouver le brochage du connecteur d'entrée du bloc DC-ATX 160W

EDIT2 :
Trouvé une photo d'un reviewer :

Donc dans ton cas, le nouveau bloc DC-ATX 200W aura juste une colonne de connecteur à gauche qui sera inutilisée et inutile vu que prévue sûrement pour faire passer plus que 160W ...

Mais j'ai un doute, je ne comprends pas du coup la réponse de Larry ...

Non, le connecteur à 4 broches à droite c'est le départ qui alimente le CPU. Il n'y a qu'un input sur l'alimentation, et elle est en 4 broches sur le 160W, et 6 broches sur le 200W.

Bref, j'ai câblé comme il faut hier. La CM a des LED qui se sont allumées au branchement, j'étais confiant.
Mais en pressant le bouton PWR, j'ai eu un grésillement puis un "clac" et tout s'est définitivement éteint, et les plombs ont sauté.
Le transformateur AC/DC ne délivre plus 19V. Je soupçonne que c'était lui le fautif (défaut d'isolation, puis court circuit ?) qui a cramé mon alim ATX. J'espère juste qu'il n'a pas tué ma carte mère aussi. Pas de bol, le transfo AC/DC est épuisé chez HDplex.

Je vais aller voir un vrai réparateur, qui me dira ce qui est sauvable.

Je suis triste.

1) j'ai jamais dit de brancher ni sur la sortie CPU, ni sur la sortie GPU, c'est assez évident pour tout le monde qu'on parle du connecteur d'entrée avec câbles soudés
2) vu l'effort que j'ai fait pour documenter avec des photos mon post pour aider à comprendre ce que je propose contrairement à celui qui demande de l'aide sans la moindre photo, c'est assez cocasse de lire que j'avais pas capté qu'il y un ancien connecteur 4 broches et nouveau connecteur 6 broches
Bref, encore une fois de plus, je regrette le temps passé à chercher de l'info pour aider

Doucement mon petit Blagnac

Mais faut dire que M. LeFou n'est pas d'une grande clarté.

Désolé si je ne réponds que maintenant, j'étais indisponible.
Alors déjà il ne faut pas s'énerver. Tu es plus calé que moi, et ce qui te paraît évident ne l'est pas pour moi. En effet je croyais que tu parlais de la prise CPU parce que je me suis moi même posé la question (désolé d'être noob).

Et pour en revenir à ton idée : déjà merci de lavoir proposée. Mais j'ai vérifié, le connecteur 4 broches ne rentre pas sur le 6 broches (ni sur les 4 les + à droite, ni sur les 4 les + à gauche). La faute aux détrompeurs arrondis, c'est réellement incompatible.

Bref, sans rentrer dans les détails j'ai bricolé une connexion qui fonctionnait à l'aide de wigo. J'ai branché, allumé et ça a fait sauter les plombs. Transfo AC/DC mort. En fait c'était sûrement lui qui avait un défaut d'isolation, et tué l'alim ATX.
Je me suis fait prêter une alim classique Corsair de 650W pour rebrancher mon PC et ça fonctionne, c'est l'essentiel. Mais je ne peux pas fermer le boîtier, seules les alims HDplex sont assez petites pour tenir dedans avec ma carte mère ATX.

Donc j'en suis réduit à attendre que le transfo 200W AC/DC soit de nouveau disponible en stock. Je doute que le 400W rentre, vu sa taille supérieure.
Voilà. Je raconte tout ça parce que ça pourrait aider quelqu'un un jour qui se retrouverait dans la même situation.

D'où l'intérêt de choisir une config avec alimentation ATX normale, ou à la limite, du Thin mini-ITX / mini-STX / NUC et leur adaptateur externe facilement remplaçable.

Il me semble que sur demande hdplex peut fournir un adaptateur 4-6pin vers dc jack pour alim externe dell 19,5v.
Du même style que celui-ci ----------> https://www.mini-box.com/P4-DC-Jack-Cable
Pour -----------> https://www.ebay.com/sch/i.html?_fr [...] w&_sacat=0
                         https://www.amazon.de/-/en/gp/produ [...] MC7L&psc=1


Dell

Merci, c'est une très bonne idée en effet. Ce câble 6pins-->jack 7,5mm je l'ai déjà car il était livré dans la boîte avec mon alimentation 200W ATX. Donc il ne me resterait qu'à acheter le transfo externe de PC portable DELL.
J'ai juste un gros doute pour le passe-cloison. Mais si ne reste que ça comme aspect "pas fini" c'est pas la mort.

Je vois qu'il en existe des pas trop chers
https://batteryempire.fr/chargeurs- [...] zsQAvD_BwE

Je pense que je vais faire ça.
Ou attendre le retour en stock du 200W AC/DC de HDplex.


Si tu souhaites faire de cette façon, prends que les vrai alim dell oem, pas de sous marque ou nom bidon et idéalement les premières générations avec la petite veilleuse verte.
Elles sont super fiable et ne chauffe pas "grande et épaisse", contrairement au v2 ressemblant à ton lien, "petite et fine".
Reconnaissable car utilise la même prise secteur que pour les alim atx + les petites lignes en forme de dissipateur.



Pour le passe-cloison, autant le laisser et utiliser un pci dc jack voir le bricoler sois même en réutilisant un des pci dispo sur le boitier.
https://www.mini-box.com/s.nl/it.A/id.438/.f
Ou percer sur une zone à l'arrière du boitier un trou de 12,5mm comme sur les boitiers HFX

Moui, sinon tu prends une alim FSP, fournie avec une dizaine d'embouts différents.


J'ai ça sur mes deux Euler en thin mini-itx.

Bon après faut voir de quelle puissance tu as besoin

Les nouveaux NuC fanless de chez Simplynuc à base de Intel Tiger Lake 11

https://simplynuc.com/chimney-rock-porcoolpine/

STAY COOL, CLEAN AND SILENT
The LLN11CRF, built with 11th Gen Intel® Core™ embedded processors (vPro available), Intel® Xe Graphics, and fanless “Porcoolpine” chassis, delivers performance and innovation for small spaces and embedded solutions without the use of a blower or fan. Whether you’re creating a digital kiosk, deploying intelligent vending, or refreshing enterprise PCs, the LLN11CRF is built to withstand the test of time with a 7-year commitment on supply. With the option of Intel® Wi-Fi 6 and Bluetooth 5 and the ability to run Windows® 10, or Linux, the LLN11CRF provides the flexibility to build the exact solution your situation needs.

I/O PERFORMANCE AND FLEXIBILITY
The LLN11CRF Fanless PC has some new features including, dual Ethernet with speeds up to 2.5 Gbps. Support up to a single 8K display or quad brilliant 4K displays at 60Hz with Chimney Rock Porcoolpine via the HDMI, Display Port and two USB Type-C ports. New on-processor Dual-Video Decode Boxes allow the 11th Gen processors to ingest up to 40 simultaneous video streams at 1080p. AI-Inferencing with built-in Vector Neural Network instructions boost deep learning performance. Porcoolpine allows for additional expansion I/O if more USBs, Ethernet or Serial ports are needed. We can configure to your specific needs. And Porcoolpine is tested for 24/7 operation ensuring solutions that are built to last.

SAFE AND SECURE
With Intel® vPro™ technology you can get ahead of security threats. The built-in hardware-enhanced security means you can keep data and credentials secure, and remote manageability is perfect for installations such as unattended digital kiosks and intelligent vending. This hardware offers Trusted Platform Module (TPM) 2.0 which addresses the growing concern over boot process integrity and offers better data protection. In addition you can physically lock down your LLN11CRF via the built-in Kensington lock or an optional locking VESA mount kit available from Simply NUC.

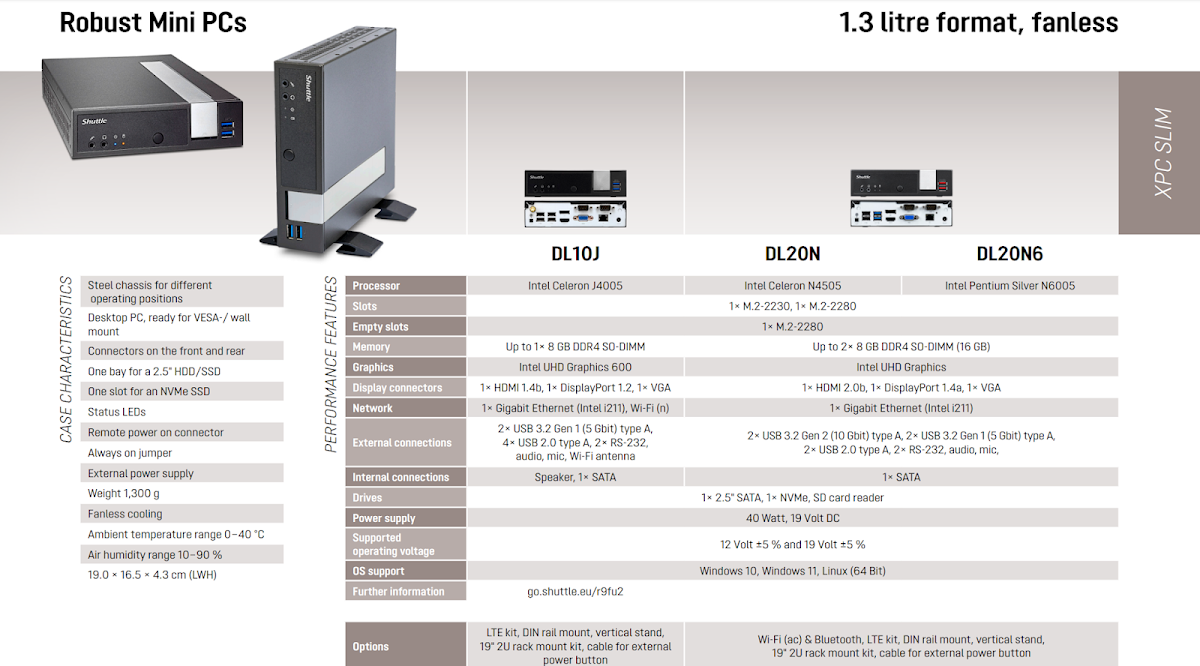

Les mini PCs Jasper Lake de Shuttle arrivent bientôt




C'est quand même  bien dépassé leur configuration.... du Wifi N par exemple...

Bonjour je souhaite installer une config reliée à la télé.
J'ai une solution à base de j1900 4go de ram et 64 d'espace disque, de mémoire pour moins de 70€
cela vous semble intéressant pour de la télé et éventuellement de la lecture de mp4?
merci


Ce type de config est de l'entrée de gamme et n'embarque pas forcément les dernières technos.
A côté, ils ont la série des DS10U à visée plus pro... mais qui n'embarquent pas non plus les dernières technos d'ailleurs puisque jusqu'assez récemment, ils avaient des ports série en façade.


Clairement, non. De mémoire le 1080p n'a été parfaitement géré qu'à la génération suivante (Braswell)


Merci, effectivement ça tient même pas la dragée à mon P8700 de 2009 déjà anémique.
Du coup je me suis orienté vers du J4125 en format stick mais pas fanless

C'est dommage, la ZBOX CI341 est fanless et garantie 5 ans https://www.ldlc.com/fiche/PB00351879.html

ça dure pas longtemps les sticks

certes d'autant que le blower est réellement gênant.
Enfin une config comme cela enfermée dans un placard massif le bruit s'ét pour 110€ c'est pas mal.
Je laisse le fil drapalisé pas impossible que je revienne, merci de m'avoir fait éviter le J1900

ENFIN DU JASPER LAKE EN FANLESS

https://www.ldlc.com/fiche/PB00461660.html


C'est cool !
Mais j'attends plutôt les intel NUC 11 essential prévus pour début 2022, mais avec la pénurie...

EDIT : pour 20€ de plus, mieux vaut prendre un N5105 !
https://www.ldlc.com/fiche/PB00461661.html

Pas fanless le N5105

Effectivement d'après le site Gigabyte
La fiche LDLC est erronée !
MINI BAREBONE PUISSANT ET EFFICACE
Processeur Intel Celeron N5105 (Quad-Core 2 GHz / 2.9 GHz Rafale - 4 Threads - Cache 4 Mo)
Jusqu'à 16 Go de DDR4-SODIMM 2933 MHz
Slot M.2 2280 PCIe 3.0 x2 / SATA 6 Gbps
2 sorties compatibles 4K @ 60 Hz (1 x HDMI 2.0a et 1 x DisplayPort 1.2a)
Wi-Fi AC / Bluetooth 4.2
Compatible avec fixations VESA 75 x 75 et 100 x 100
Fonctionnement silencieux grâce au design fanless

Le Shuttle DS10U7 peut embarquer un SSD 2.5 ou au format M2 et si M2, ça peut être du SATA ou du NVMe. Quel serait le meilleur compromis chauffe / performance? Parce que j'ai lu que les M2 pouvaient beaucoup chauffer et je n'aimerais pas que ça soit à l'origine de throttling et d'effondrement des perfs.

Du Celeron N5100 Jasper Lake en fanless!

https://www.ldlc.com/fiche/PB00463033.html
